BRUGSANVISNING QT4601RW Husqvarna-Electrolux

Brugsanvisning Køle-/fryseskab

Tak for, at du har valgt et af vores højkvalitetsprodukter.

Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en eventuel overdragelse til en ny ejer.

Vi ønsker dig god fornøjelse med den nye maskine.

INDHOLD

OM SIKKERHED

Sikkerhed for børn og udsatte personer
	3
Generelt om sikkerhed 3
Daglig brug 4
Vedligeholdelse og rengøring 4
Installation 4
Service 5

BETJENING

Tænde 5Slukning 5Temperaturindstilling 5IBRUGTAGNING

Indvendig rengøring 6

DAGLIG BRUG

Indfrysning af ferskvarer 6
Opbevaring af frosne madvarer	6
Optøning	6
Flytbare hylder	7
Flaskehylde 7
Grøntsagsskuffe	7
Isætning af hylder i dør	8
Udtagning af fryserens frysekurve	8
NYTTIGE OPLYSNINGER OG RÅD	8

Normale driftslyde 2	8
Energisparetips	9
Råd om køling af friske madvarer	9
Råd om køling	9
Råd om frysning	9
Tips om opbevaring af frostvarer	9
VEDLIGEHOLDELSE OG RENG∅RING	10
Regelmæssig rengøring	10
Afrimning af køleskabet 5	10
Afrimning af fryser	11
HVIS NOGET GÅR GALT	12
Udskiftning af pæren	13
Lukke døren 6	13
TEKNISKE DATA	14
INSTALLATION 6	14
Placering	14
Placering	14
Elektrisk tilslutning 15
Afstandsstykker, bagpå	15
Nivellering	15
Udtagning af hyldestop	16
Vending af dør	16
SKÅN MILJ∅ET

Ret til ændringer uden varsel forbeholdes

OM SIKKERHED

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at

den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.
  Hold øje med børn for at sikre, at de ikke leger med apparatet.
• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

BEMÄRK

Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde op-tøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.
• Kølekredsløbet må ikke beskadiges.
• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.
  Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

- Undgå åben ild og antændelseskilder - Luft grundigt ud i det lokale, hvor apparatet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på no-gen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

ADVARSEL

Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.
2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på 1) den indven-dige pære.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

8. Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte apparatet for direkte sollys i længere tid.
10. Lamper ²⁾ I dette apparat benyttes specialpærer, der er udvalgt alene til husholdningsapparater. De er ikke egnet til oplysning i almindelige rum.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. 3)
• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.
• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.
• Brug ikke metalgenstande til at rengøre apparatet.
• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.
• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.
• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.
• Tilslut kun til drikkevandsledning (vandværksvand). ⁴⁾

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet ⚙, kan genvanvendes.

BETJENING

Tænde

Drej termostatknappen med uret til en mellemindstilling.

Slukning

Sluk for apparatet ved at dreje termostatknappen til stilling "O".

Temperaturindstilling

Temperaturen reguleres automatisk.

Apparatet betjenes på følgende måde:

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.
• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Rum temperaturen
• Hvor tit døren åbnes
• Mængden af mad
• Skabets placering.

Hvis den omgivende temperatur er høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

IBRUGTAGNING

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

DAGLIG BRUG

Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad.

Til nedfrysning af friske madvarer behøver mellemindstillingen ikke at ændres.

Men hvis maden skal indfryses hurtigere, drejes termostatknappen hen på en højere indstilling for at få maksimal køling.

I så fald kan temperaturen i køleafdelingen komme under 0°C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

Anbring de madvarer, der skal fryses, i øverste rum.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

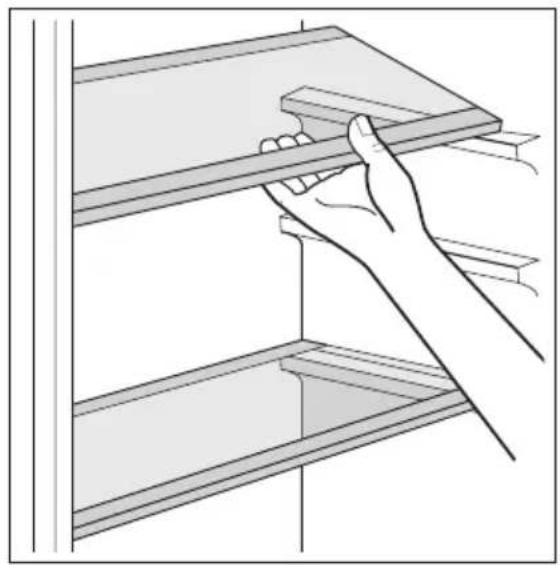

Flytbare hylder

Køleskabets vægge har en række skinner, så hyl- derne kan placeres efter ønske.

Sæt flaskehylden på plads, og sæt flaskerne i (med åbningerne fremad).

Hvis hylden placeres vandret, skal flaskerne være lukket.

Denne flaskehylde kan sættes på skrå, så den kan bruges til flasker, der har været åbnet. Det gøres ved at trække op i hylden, så forenden kan drejes opad og lægges på den næste skinne.

Skuffen egner sig til opbevaring af frugt og grønt. Skuffen har en skillevæg, der kan sættes i forskellige stillinger, så skuffen kan opdeles efter behag. Nogle modeller har en rist i bunden af skuffen, der adskiller frugt og grønt fra den fugt, der evt. kan samle sig i bunden.

Alle dele indvendigt i skuffen kan fjernes i forbindelse med rengøring

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

De indstilles på følgende måde:

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

Udtagning af fryserens frysekurve

Frysekurvene har endestop, så de ikke kan glide ud ved et uheld eller falde ned. Hvis en kurv skal tages ud af fryseren, trækker du den mod dig selv, og når endestoppet er nået, vipper du forenden af kurven opad, til den kan tages ud.

Når kurven skal sættes på plads, løfter du lidt op i kurvens forende, mens du sætter den ind i fryseren. Når du er forbi endestoppene, kan kurven skubbes på plads.

• Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gen- nem spiralerne eller rørene. Det er normalt.
• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.
• Varmeudvidelsen kan give pludselige knæklyde. Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

- Når kompressoren tænder og slukker kan der høres et svagt klik fra termostatknappen. Det er normalt.

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på for-damperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.

Det er kun sikkert at opbevare kød på denne måde i 1-2 dage.

Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder.

Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r).

Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.

Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren.

Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;
• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;
• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden;

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

- Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;

• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;
• Åbne døren så lidt som muligt, og ikke lade den stå åben længere end højst nødvendigt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.
• Overskrid ikke udløbsdatoen på pakken.

VEDLIGEHOLDELSE OG RENG∅RING

BEMÆRK

Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.
• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
• Skyl og tør grundigt af.

Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udven-dig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Sæt stikket i stikkontakten efter rengøringen.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vand-et ikke løber over og drypper ned på maden i skabet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Der vil altid dannes lidt rim på hylderne i frostrummet og rundt om øverste afdeling. Fryseren skal afrimes, når laget af rim er 3-5 mm tykt.

Rimlag fjernes på følgende måde:

• Tag stikket ud af stikkontakten, eller sluk for apparatet
• Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted
• Tag skufferne ud af fryseren
• Læg isolerende materiale rundt om skufferne, f.eks. tæpper eller aviser.

Afrimningen går hurtigere, hvis der sættes skåle med varmt vand (ikke kogende) i fryseren.

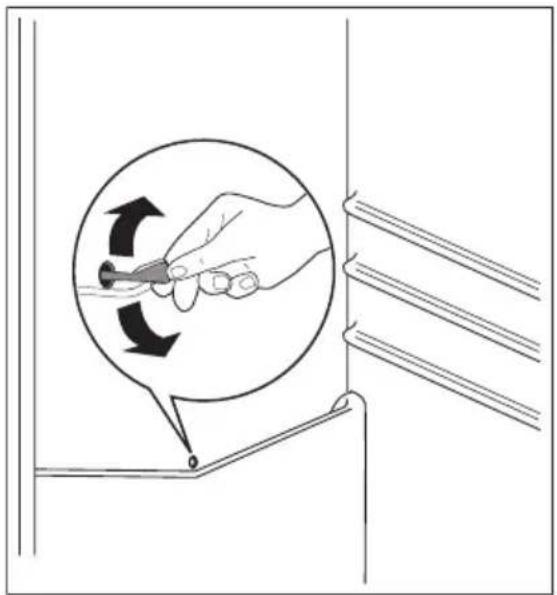

- Løsn afløbsstudsen fra hvilestillingen, tryk den ind som vist på tegningen, og sæt den i nederste skuffe, hvor vandet kan samle sig

- Skrab forsigtigt isen af, när den begynder at tø op. Brug en skraber af træ eller plast

- Når al isen er smeltet, rengøres skabet og tørres af, hvorefter afløbsstudsen sættes på plads.

- Tænd atter for skabet, og læg de frosne madvarer tilbage.

Det anbefales at lade apparatet køre nogle timer med termostatknappen på høje- ste indstilling, så det hurtigst muligt får den rette opbevaringstemperatur.

Brug aldrig skarpe metalgenstande til at skrabe rim af fordamperen. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

HVIS NOGET GÅR GALT

BEMÆRK

Inden fejlfinding skal stikket tages ud af kontakten.

Fejl, der ikke er nævnt i denne brugsanvisning, må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Der kommer lyde under normal drift (kompressor, kølekredsløb).

Fejl Mulig årsag	Løsning
Apparatet støjer.	Apparatet står ikke fast. Se efter, om apparatet står sta-bilt (alle fire fødder skal hvile på gulvet).
Kompressoren kører hele tiden.	Termostatknappen står måske forkert.	Vælg en højere temperatur.
Døren er ikke lukket korrekt.	Se "Lukning af døren".
	Døren er blevet åbnet for tit.	Lad ikke døren stå åben længere end nødvendigt.
	For høj temperatur i madvarer.	Lad madvarer køle ned til stue-temperatur før opbevaring.
For høj rumtemperatur. Sænk rumtemperaturen.
Der løber vand ned ad bagpladen i køleskabet.	Under automatisk afrimning smelter rim på bagpladen.	Det er normalt.
Der løber vand ind i køle-skabet.	Afløbet til afrimningsvand er til-stoppet.	Rens afløbet.
Madvarer blokerer, så vandet ikke kan løbe ned i vandbeholde-ren.		Sørg for, at madvarerne ikke rø-rer bagpladen.
Der løber vand ud af ska-bet.	Afrimningsvandet løber ikke fra afløbet og ned i beholderen oven over kompressoren.	Sæt afløbet til afrimningsvand på fordamperbeholderen.
Der er for meget is og rim.	Madvarerne er ikke pakket godt nok ind.	Pak madvarerne bedre ind.
Døren er ikke lukket korrekt.	Se "Lukning af døren".
Termostatknappen står måske forkert.		Vælg en højere temperatur.
Temperaturen i appara-tet er for lav.	Termostatknappen står måske forkert.	Vælg en højere temperatur.
Temperaturen i appara-tet er for høj.	Termostatknappen står måske forkert.	Vælg en lavere temperatur.
Døren er ikke lukket korrekt.	Se "Lukning af døren".For høj temperatur i madvarer.	Lad madvarer køle ned til stue-temperatur før opbevaring.
For store mængder mad lagt i på samme tid.		Læg mindre mad i ad gangen.
Temperaturen i køleska-bet er for høj.	Der er ingen cirkulation af kold luft i apparatet.	Sørg for, at der er cirkulation af kold luft i apparatet.
Temperaturen i fryseren er for høj.	Madvarerne ligger for tæt på hi-nanden.	Læg madvarerne, så den kolde luft kan cirkulere.
Apparatet virker ikke.	Der er slukket for apparatet. Tænd	for apparatet.
Stikket er ikke sat rigtigt i kon-takten.		Sæt stikket helt ind i kontakten.
Ingen strøm til apparatet. Der er ingen strøm på stikkontakten.		Prøv at tilslutte et andet elek-trisk apparat i den pågældende stikkontakt. Kontakt en autorise-ret installatør.
Pæren lyser ikke.	Lampen er gået i dvale. Luk døren, og åbn den igen.
Pæren er sprunget. Se "Udskiftning af pære".

Hvis apparatet stadig ikke virker som det skal, när du har undersøgt ovenstående: Kontakt Serviceafdelingen.

Udskiftning af pæren

1. Tag stikket til apparatet ud af stikkontakten.
2. Skub den bevægelige for at hægte lampedækslet af (1).
3. Fjern lampedækslet (2).
4. Udskift pæren med en, der har samme effekt, og som er specielt beregnet til husholdningsapparater.
5. Monter lampedækslet.
6. Tilslut apparatet.
7. Åbn døren. Se efter, at pæren lyser.

1. Rengør dørpakningerne.
2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

TEKNISKE DATA

Mål
Højde 1850 mm
Bredde 595 mm
Dybde 648 mm
Temperaturstigningstid 20 h

De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

INSTALLATION

ADVARSEL

Læs afsnittet "Om sikkerhed" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

Placering

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klimaklasse Omgivelsestemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Placering

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring kabinettets bagside. Hvis apparatet skal stå under et overskab, skal der mindst være 100 mm mellem apparatets topplade og overskabets underside. Så fungerer apparatet optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af kabinettet.

ADVARSEL

Det skal være muligt at koble apparatet fra lys- nettet; Der skal derfor være let adgang til stikket efter installationen.

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på type-skiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med følgende. EU-direktiver.

Afstandsstykker, bagpå

I posen med brugsanvisningen ligger der to afstandsstykker, der skal monteres som vist på tegningen.

Løsn skruerne, sæt afstandsstykket ind under skruehovedet, og stram skruerne igen.

Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant.

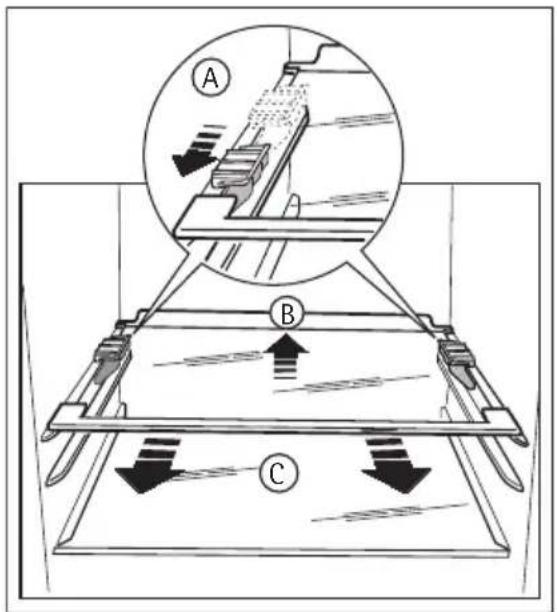

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan låses fast under transport.

De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pil (A).
2. Løft bagenden af hylden op, og tryk den fremad, til den er fri (B).
3. Fjern stoppene (C).

Inden der udføres nogen form for arbejde på skabet, skal stikket altid tages ud af kontakten.

Under de følgende operationer anbefales det, at få en hjælper til at holde godt fast i ska-bets døre, mens arbejdet udføres.

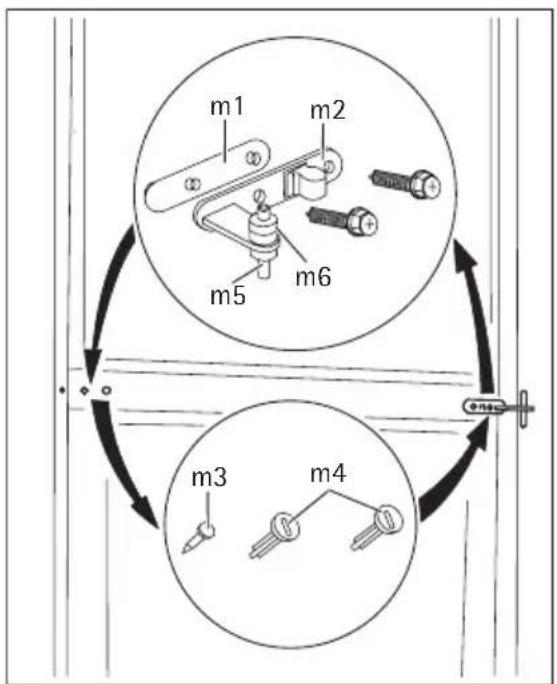

1. Åbn dørene. Skru det midterste hængsel (m2) af. Fjern afstandsstykket (m1).
2. Fjern afstandsstykket (m6), og sæt det på den anden side af hængseltappen (m5).
3. Tag dørene af.
4. Fjern venstre pal i dækslet på midterste hængsel (m3,m4), og flyt den over på modsatte side.
5. Sæt tappen til midterste hængsel (m5) i det venstre hul i nederste dør.

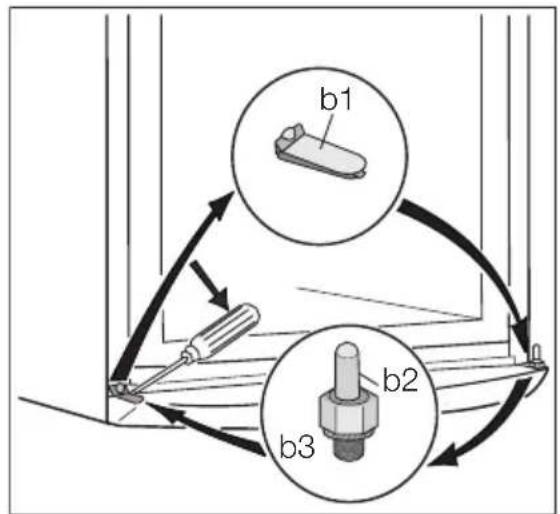

1. Brug værktøj til at fjerne dækslet (b1). Skru nederste hængseltap (b2) og af-standsstykket (b3) af, og placer dem i modsatte side.

2. Sæt dækslet (b1) på plads i modsatte side.

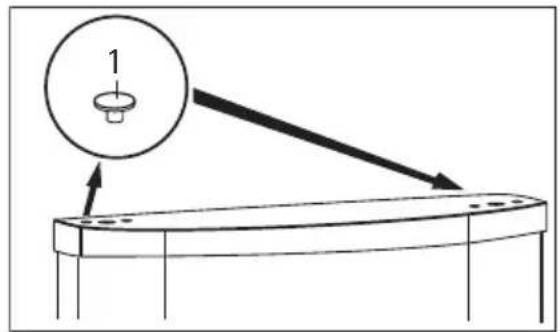

3. Fjern propperne (1) på oversiden af begge døre, og flyt dem over på den anden side.

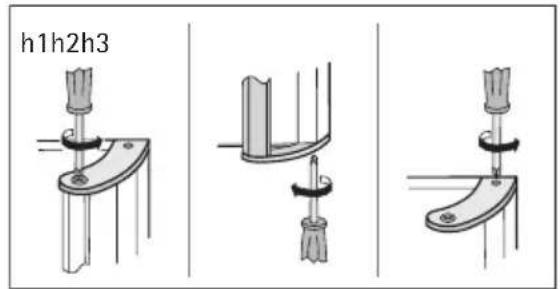

4. Tag håndtaget af. Skru grebets øverste beslag af stangen (h1). Skru grebets ne- derste beslag af døren (h2) Skru grebets øverste beslag af døren (h3).

5. Monter grebet på den modsatte side. Skru grebets beslag på døren (h4). Drej grebet sammen med beslaget, og skru dem på døren (h5) og det allerede monterede beslag til grebet (h6).

6. Sæt nederste dør på nederste hængsel-tap (b2).
7. Sæt det midterste hængsel (m2) i det venstre hul i nederste dør.

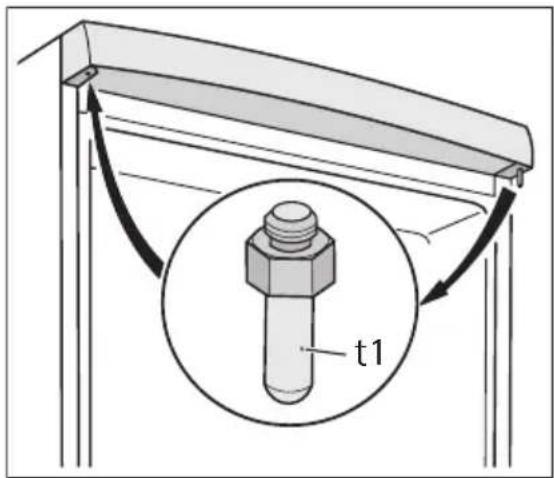

1. Skru den øverste hængseltap (t1) af, og monter den på den modsatte side.
2. Sæt øverste dør på øverste hængseltap.
3. Sæt øverste dør på midterste hængsel- tap (m5), idet begge døre holdes lidt på skrå.
4. Skru midterste hængsel (m2) fast. Husk plastafstandsstykket (m1).

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Den magnetiske pakning slutter tæt til kabinettet.
  • Døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv.

Kontakt Electrolux A/S, hvis du ikke selv vil vende døren. Electrolux A/S vil skifte dørens åbningsretning for din regning.

SKÅN MILJ∅ET

Symbolet ✉ på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Skifte lyspære	47
Lukke dører10	47

TEKNISKE DATA 48

- luft godt ut i rommet der skapet står.

Små stykker kan også tilberedes mens de ennå er frosne, direkte fra fryseren: I så fall tar tilberedningen lengre tid.

Flyttbare hyller

Hvis hyllen er plassert horisontalt, skal du bare plassere lukkede flasker i den.

Ferdig tilberedte retter, kalde retter osv.: tildekkes godt og plasseres på hvilken som helst hylle.

Pass på at du ikke skader kjølesystemet.

Installet dette apparatet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

Klimaklasse Romtemperatur
SN +10°C til + 32°C
N +16°C til + 32°C
ST +16°C til + 38°C
T +16°C til + 43°C

Lokalitet

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstem-melse med gjeldende forskrifter. Kontakt en faglært elektriker.

Dette apparatet er i overensstemmelse med EU-direktiver.

Avstandsstykker bak

I posen med dokumentasjonen er det to av-standsstykker som skal monteres som vist på bildet.

Fjerne hyllestopperne

• Alle skruene er strammet.
• Den magnetiske pakningen sitter godt inntil kabinettet.

• Døren kan åpnes og lukkes korrekt.
