WS76 - Keittiön liesituuletin Witt - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi WS76 Witt PDF-muodossa.
| Tuotetyyppi | Liesituuletin |
| Merkki | Witt |
| Malli | WS76 |
| Asennustyyppi | Seinään asennettava |
| Tilat | Poisto (kanavointi) / Kierrätys (suodatus) |
| Vähimmäisetäisyys liedestä (keraaminen) | 650 mm |
| Vähimmäisetäisyys liedestä (kaasu) | 700 mm |
| Ohjaimet | Pyörökytkin painovalinnalla |
| Valaistus | LED-paneeli (vaihdettava) |
| Moottorin nopeudet | 3 nopeutta (merkitty LEDeillä) |
| Ajastin | 10 minuutin automaattinen sammutus |
| Rasvasuodatin | Pestävä (käsin tai astianpesukone); magneettikiinnitys |
| Hiilisuodatin | Valinnainen kierrätystilaa varten; vaihdettava |
| Suodattimen kylläisyysilmaisin | Kyllä (30 käyttötunnin jälkeen) |
| Ilmanpoistoaukon halkaisija | 150 mm (suositeltava) |
| Sähköliitäntä | 220-240 V, vaatii maadoituksen |
| Virtajohto | Vaihdettava vain valtuutetun henkilöstön toimesta |
| Materiaalit | Ruostumaton teräs ja lasi |
| Takuu | 2 vuotta (valmistus- ja materiaalivirheet) |
| Paino | Noin 15 kg (arvioitu) |
Usein kysytyt kysymykset - WS76 Witt
Käyttäjien kysymyksiä aiheesta WS76 Witt
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Keittiön liesituuletin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WS76 - Witt ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WS76 merkiltä Witt.
KÄYTTÖOHJE WS76 Witt
Käyttöohje FI Liesituuletin (s. 43 – 63 + 79 - 83)
User guide ENG Cooker hood (p. 64 – 83)
WS74
WS76
WS89
Indholdsfortegnelse
Pakkauksen hävittäminen....44
Vanhan liesituulettimen hävittäminen 44
Turvallisuusohjeet....44
Liesituulettimen kuvaus....49
Mittapiirustukset 51
Asentaminen 54
Käyttäminen....58
Puhdistaminen 59
Takuu....62
Huolto 63
Mittapiirros....79
Pakkauksen hävittäminen
Pakkaus suojaa liesituuletinta kuljetusvahingoilta. Pakkauksen materiaali on valittu ympäristö- ja jätetekniset seikat huomioiden, ja siksi sen voi kierrättää. Pakkausmateriaalien kierrättäminen säästää raaka-aineita ja vähentää jäteongelmia. Tämän vuoksi pakkaus tulee toimittaa lähimmälle kierrätysasemalle tai keräyspisteseen. Pakkauksen osat (esim. kalvot, polystyreenivaahto) voivat olla vaarallisia lapsille. Tukehtumisvaara!
Pakkausmateriaalit on tämän vuoksi säilytettävä poissa lasten ulottuvilta ja hävitettävä mahdollisimman nopeasti.
Vanhan liesituulettimen hävittäminen
Vanhat sähkötoimiset ja elektroniset laitteet sisältävät edelleen arvokkaita materiaaleja. Ne sisältävät kuitenkin myös haitallisia aineita, jotka ovat olleet välttämättömiä koneiden toiminnan ja turvallisuuden kannalta.
Tällaisten laitteiden hävittäminen kotitalousjätteen joukossa tai käsitteleminen muuten väärällä tavalla saattaa aiheuttaa vaaraa ihmisten terveydelle ja ympäristölle. Tämän vuoksi vanhoja laitteita ei tule koskaan hävittää kotitalousjätteen joukossa.
Sen sijaan vanha laite tulee toimittaa lähimpään keräyspisteeseen tai paikalliselle kierrätysasemalle niin, että osat saadaan uusiokäyttöön. Lisäksi vanha laite on säilytettävä lasten ulottumattomissa kunnes se toimitetaan kierrätysasemalle.
Turvallisuusohjeet
Lue käyttöohje huolellisesti ennen liesituulettimen käyttöönottoa.
Se sisältää tärkeää tietoa laitteen turvallisuudesta, asentamisesta,
käyttämisestä ja kunnossapidosta. Niiden avulla osaat välttää tilanteita, jotka voivat johtaa tapaturmiin tai koneen vaurioitumiseen.
Säilytä käyttöohje ja toimita se laitteen mukana mahdolliselle seuraavalle omistajalle.
Liesituuletin on tarkoitettu normaaliin kotitalouskäyttöön.
Valmistaja/maahantuoja ei vastaa vahingoista, joiden syynä on laitteen virheellinen käyttö tai käsittely.
Liesituulettimen sähköasennusta tehtäessä on varmistettava, että liitettävän sähkövirran ominaisuudet (jännite ja taajuus) vastaavat laitteen tyyppikilvessä annettuja arvoja. Arvojen vastaavuus on erittäin tärkeää, sillä muuten liesituuletin voi vaurioitua. Epäselvissä tilanteissa asia on tarkastettava ammattitaitoiselta sähköasentajalta.
Liesituulettimen sähköturvallisuus voidaan taata vain, mikäli liitäntä on maadoitettu määräysten mukaisesti. On erittäin tärkeää, että tämän perusturvallisuuteen liittyvän toimenpiteen tarkastaa ja epäselvissä tilanteissa myös suorittaa ammattitaitoinen sähköasentaja.
Valmistajaa/maahantuojaa ei voi asettaa vastuuseen vahingoista (esimerkiksi sähköiskusta), jotka ovat aiheutuneet puuttuvasta tai vioittuneesta maadoitusjohtimesta.
Laitteen asennus ja korjaaminen on annettava ammattitaitoisen sähköasentajan tehtäväksi. Asiantuntemattomat asennus- ja korjausyritykset saattavat aiheuttaa merkittävän turvallisuusriskin käyttäjälle ja johtavat takuun raukeamiseen. Liesituulettimen saa asentaa liikkuvaan kohteeseen (esim. veneeseen) vain ammattitaitoinen sähköasentaja, joka on perehtynyt tälle laitteelle annettuihin turvallisuusmääräyksiin.
Liesituuletin on kytketty irti sähköverkosta vain silloin, kun jokin seuraavista ehdoista täyttyy:
- Pistotulppa on irrotettu pistorasiasta. Pidä aina kiinni itse pistotulpasta, älä johdosta, kun irrotat pistotulppaa pistorasiasta.
- Sulake on kytketty pois päältä.
- Kierrettävä sulake on kierretty kokonaan pois.
Sähköliitännässä ei saa käyttää jatkojohtoa, sillä sen turvallisuus ei ole riittävä (mm. ylikuumentumisvaara).
Liesituulettimen alla ei saa koskaan käyttää avotulta. Älä liekitä, grillaa jne. liedellä.
Liekit voivat imeytyä suodattimeen, jolloin siihen kertyneet ruuanlaittorasvat saattavat syttyä palamaan!
Jos liesituuletinta käytetään kaasulieden yläpuolella, sytytettyjen kaasupolttimien päällä on oltava koko ajan jokin suoja, esimerkiksi kattila. Kaasupoltin tulee sammuttaa aina, kun keittoastia otetaan pois, vaikka vain lyhyeksikin ajaksi. Liekki on säädettävä niin, ettei se ulotu keittoastian pohjan ulkopuolelle. Peittämättömien poltinten liekit voivat nostaa kuumuuden erittäin korkeaksi, ja se voi vahingoittaa liesituuletinta.
Käynnistä liesituuletin aina kun käytät keittolevyä. Mikäli liesituuletinta ei käytetä, sen sisälle voi kondensoitua vettä. Se voi puolestaan johtaa korroosiovaurioihin liesituulettimen rakenteissa.
Jos ruuanvalmistuksessa käytetään öljyä tai rasvaa, kattiloita, pannuja ja friteerauspatoja on tarkkailtava koko ajan. Myös lieden päällä käytettävää sähkögrilliä on valvottava koko ajan. Ylikuumentunut öljy ja rasva voivat syttyä itsestään palamaan ja sytyttää myös liesituulettimen.
Älä käytä liesituuletinta koskaan ilman rasvasuodatinta, sillä rasva- ja likakertymät voivat heikentää liesituulettimen toimintaa. Suodattimet on puhdistettava tai vaihdettava säännöllisesti. Täyttynyt rasvasuodatin voi aiheuttaa tulipalon!
Älä puhdista liesituuletinta koskaan pölynimurilla. Pöly voi imeytyä jännitteenalaisiin osiin ja aiheuttaa oikosulun.
Liesituuletin on tarkoitettu aikuisten, käyttöohjeen lukeneiden henkilöiden käyttöön. Lasten on usein vaikea ymmärtää niitä vaaroja, joita liesituulettimen virheellinen käyttö aiheuttaa. Tämän vuoksi on tärkeää valvoa lapsia, kun he oleskelevat liesituulettimen lähettyvillä.
Isommat lapset voivat käyttää liesituuletinta, kun heille on neuvottu sen käyttö huolellisesti ja he ymmärtävät, millaisia vaaroja sen virheelliseen käyttöön liittyy.
Halogeenilampuilla varustettujen liesituulettimien yhteydessä on huomioitava, että lamput kuumentuvat palaessaan erittäin voimakkaasti ja jäähtyvät sammuttuaan melko hitaasti. Älä päästä lapsia lamppujen lähelle ennen kuin ne ovat jäähtyneet niin paljon, ettei palovammojen vaaraa enää ole.
Pakkauksen osat (esim. kalvot, polystyreenivaahto) voivat olla vaarallisia lapsille. Tukehtumisvaara! Pakkausmateriaalit on tämän vuoksi säilytettävä poissa lasten ulottuvilta ja hävitettävä mahdollisimman nopeasti.
Ellei lieden valmistaja ole edellyttänyt suurempaa turvaetäisyyttä lieden pinnasta liesituulettimen alareunaan, asennuksessa on noudatettava seuraavia minimietäisyyksiä:
WS74: Keraaminen liesitaso: 400 mm Kaasuliesi: 450 mm.
WS76: Keraaminen liesitaso: 650 mm Kaasuliesi: 700 mm.
WS89: Keraaminen liesitaso: 450 mm tuulettimen alareunasta Kaasuliesi: 500 mm tuulettimen alareunasta
Asennuskorkeutta päätettäessä huomioon on otettava myös käyttäjien pituus. Heidän on voitava työskennellä vapaasti lieden äärellä ja käyttää liesituuletinta mahdollisimman vaivattomasti.
Korkeutta valittaessa on huomioitava myös, että liesituulettimen etäisyyden kasvattaminen heikentää ruuanvalmistuksessa syntyvien höyryjen ohjautumista liesituulettimeen.
Mikäli teleskooppisen kotelon halutaan ulottuvan kattoon asti, se on huomioitava liesituulettimen asennuskorkeutta päätettäessä.
Mikäli liesituulettimen alla on tarkoitus käyttää erilaisia ruuanvalmistusvälineitä, etäisyys on valittava suurimman vaaditun turvaetäisyyden mukaan.
Liesituuletinta ei saa asentaa palavaa polttoainetta käyttävien tulisijojen päälle.
Poistoputken tai -letkun on oltava syttymätöntä materiaalia.
Poistoilmaa ei saa johtaa savukanavaan, hormiin tai ilmastointiputkeen, jota käytetään tulisijoilla varustettujen huoneiden hormina.
Poistoilman johtaminen käytöstä poistettuun savukanavaan tai hormiin on suoritettava viranomaismääräysten mukaisesti.
Liesituulettimen käyttäminen samanaikaisesti huonetilan ilmaa käyttävien tulisijojen kanssa
Varoitus: Myrkytysvaara!
Noudata erityistä varovaisuutta, mikäli samassa tilassa tai samaan ilmastointijärjestelmään kuuluvassa huoneessa käytetään sekä liesituuletinta että tulisijaa, jonka toiminta riippuu huonetilassa olevasta ilmasta.
Huonetilan ilmaa käyttäviä tulisijoja ovat esimerkiksi kaasu-, öljy-, puu- ja hiilikäyttöiset lämmittimet, läpivirtaustekniikalla toimivat käyttövedenlämmittimet, lämminvesikattilat ja kaasuliedet ja -uunit, jotka ottavat palamiseen tarvittavan ilman sijoituspaikastaan ja joiden poistoilma johdetaan ulos esimerkiksi savupiipun kautta.
Kun liesituulettimen kautta kulkeva ilma johdetaan ulos, vaikka ulkopuolisenkin puhaltimen avulla, liesituuletin imee ilmaa keittiöstä ja sen vieressä sijaitsevista huoneista.
Mikäli korvausilman saanti ei ole riittävä, huoneistoon syntyy alipainetta.
Silloin tulisijat saavat liian vähän ilmaan palamisreaktioon ja palaminen häiriintyy.
Sen seurauksena asuintiloihin voi imeytyä myrkyllisiä palokaasuja hormista tai poistokanavasta. Tämä voi olla hengenvaarallista!
Jotta liesituulettimen samanaikainen käyttö huonetilan ilmaa käyttävän tulisijan kanssa olisi vaaratonta, huonetilan tai ilmastointijärjestelmän
alipaine saa olla enintään 4 Pa (0,04 mbar), jolloin palokaasujen imeytyminen takaisin sisätiloihin estyy.
Tähän päästään lisäämällä palamiseen tarvittavan ilman saantia esimerkiksi ovien tai ikkunoiden ilmaventtiileillä. On tärkeää varmistaa, että ilmaventtiileiden läpimitta on riittävä. Yksi korvausilmakanava ei yleensä riitä varmistamaan tarvittavaa ilmansaantia.
Korvausilmanoton riittävyyttä arvioitaessa on huomioitava asunnon ilmanvaihtojärjestelmä kokonaisuudessaan. Epäselvissä tilanteissa on otettava yhteyttä paikalliseen nuohoojamestariin.
Turvallisen toiminnan varmistamiseksi liesituuletinta voidaan joutua täydentämään
- ikkunakytkimellä, joka sallii liesituulettimen käytön vain, mikäli ikkuna on riittävästi auki, tai
- kytkemällä se automaattiseen raitisilmapuhaltimeen tai moottoroituun tuuletusluukkuun, joka avautuu liesituulettimen käynnistyessä, tai
- kytkemällä se järjestelmään, joka sammuttaa huonetilan ilmaa käyttävän tulisijan silloin, kun liesituuletin käynnistyy.
Ota aina yhteyttä paikalliseen nuohoojamestariin.
Liesituulettimen kuvaus
Liesituuletin on tarkoitettu höyryjen ja käryjen poistamiseen keittiöstä. Laite edellyttää poistokanavaa, jonka kautta käytetty ilma johdetaan ulos (kuva 2). Poistokanavan (yleensä ∅150 mm putki) enimmäispituus on 4-5 metriä. Parhaaseen tulokseen päästään käyttämällä sileää muovi- tai teräsputkea, mieluiten suorana.
Kiertoilmatoiminto
Liesituuletinta voidaan käyttää myös kiertoilmaperiaatteella. Silloin laitteeseen on hankittava hiilisuodatin.
Kiertoilmatoiminnossa ilma ohjataan aktiivihilisuodattimeen ja palautetaan huonetilaan liesituulettimen päällä olevien rakojen kautta. Suosittelemme ilmanohjaimen (lisätarvike) käyttöä, mikäli tuuletinta/ilmanvaihtolaitetta käytetään kiertoilmalaitteena (ks. kuva 1.A).
Liesituuletin on tarkoitettu asennettavaksi kiinteästi pystysuoraan seinään kaasu- tai sähköuunin/-liesitason yläpuolelle.

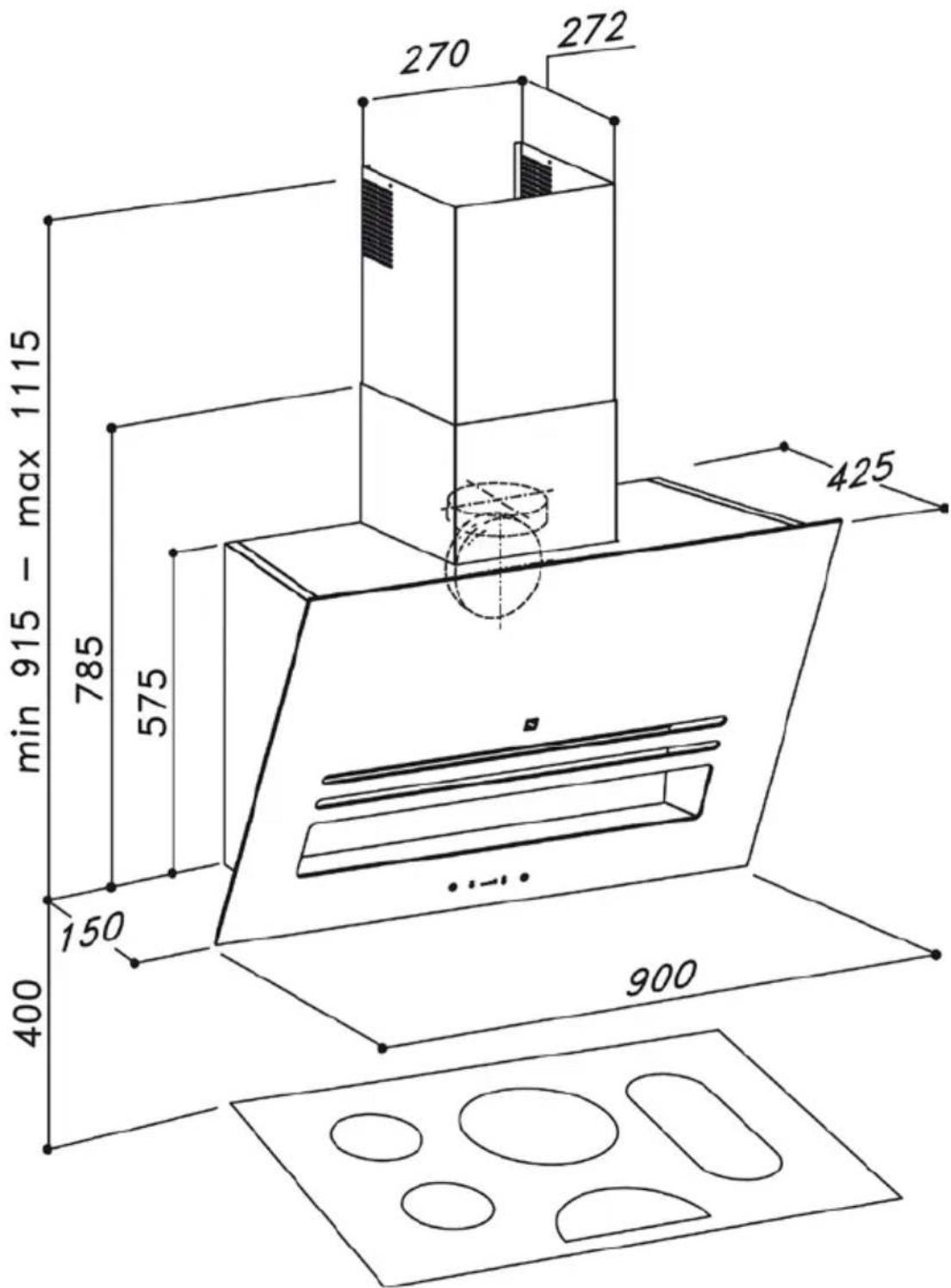

Mittapiirustukset WS74

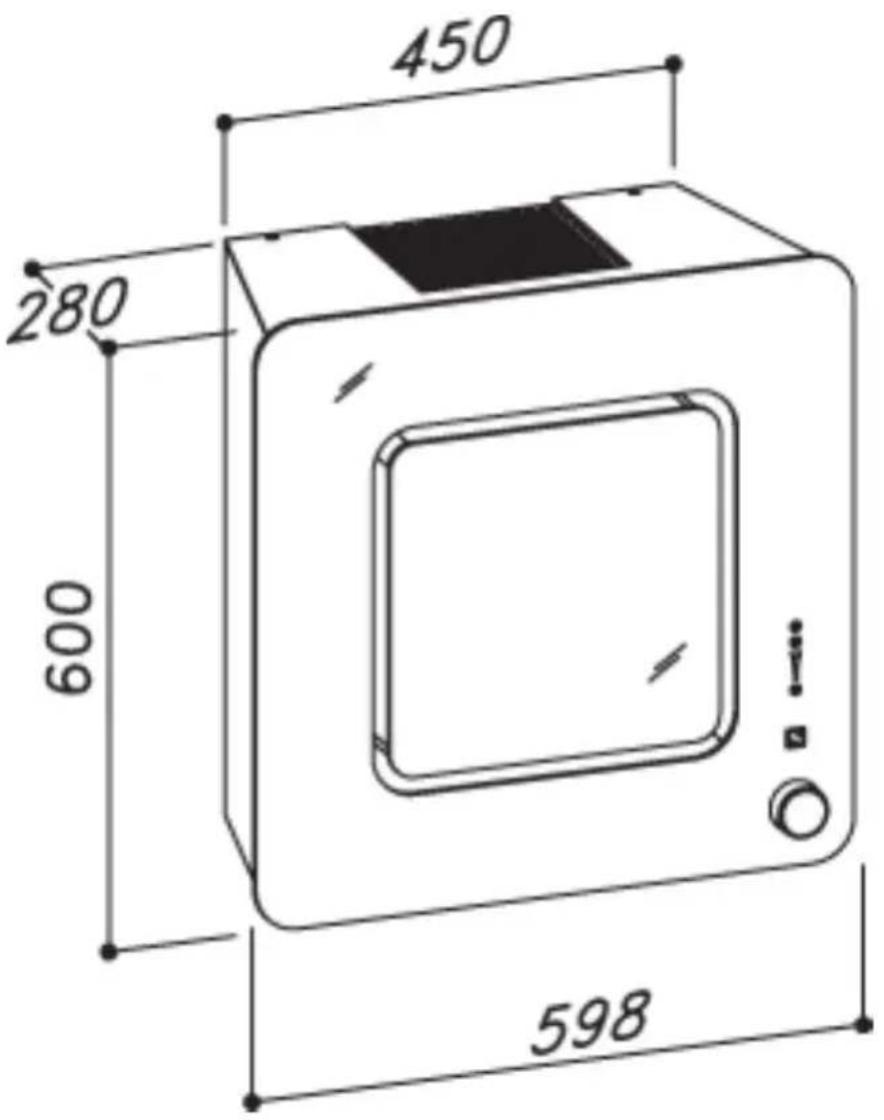

Mittapiirustukset WS76

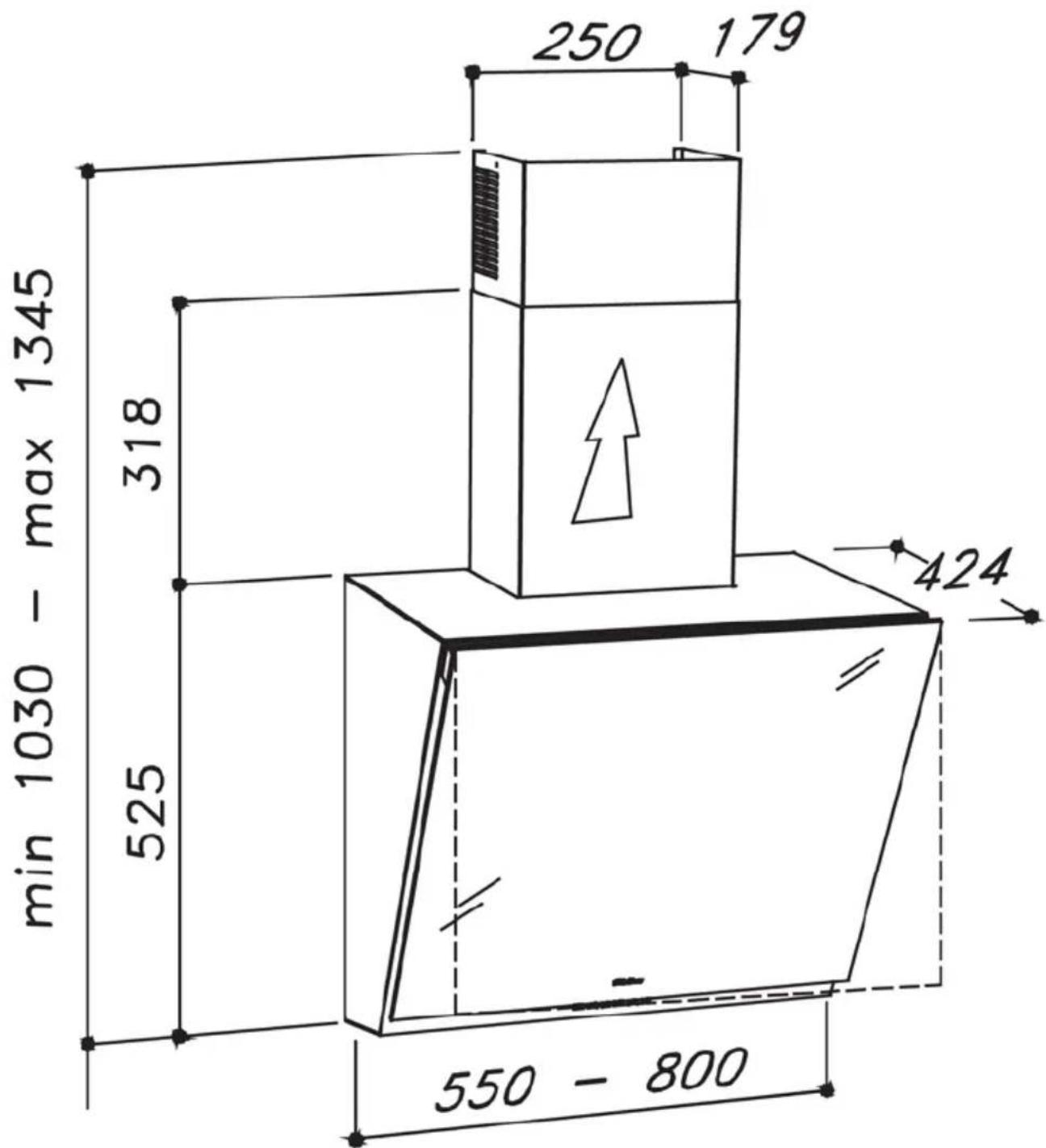

Mittapiirustukset WS89
other
| Dimension | Value | | ----------------- | ----- | | min 1030 - max 1345 | 318 | | 550 - 800 | 525 | | 250 | 179 | | 424 | 424 |Asentaminen
Tarkasta ennen asennuksen aloittamista, ettei tuote ole vaurioitunut. Mikäli havaitset vaurioita, ota yhteyttä tuotteen myyneeseen liikkeeseen.
Lue asennusohjeet huolellisesti läpi.
- Käytä vain määräysten mukaisia materiaaleja.
- Poistoilmaputken on oltava mahdollisimman lyhyt.
• Tee poistokanavasta mahdollisimman suora
- Älä muuta putken läpimittaa. Läpimitan tulee olla 150 mm putken koko pituudelta. Muutoin järjestelmän imuteho heikentyy ja laitteen äänitaso nousee huomattavasti.
Valmistaja/maahantuoja ei vastaa ilmanvaihtoon tai äänitasoon liittyvistä ongelmista, mikäli yllä annettuja ohjeita ei ole noudatettu. Samalla myös laitteen takuu raukeaa.
Ennen tuulettimen liittämistä sähköverkkoon on varmistettava, että sähkövirta vastaa laitteen tyyppikilvessä annettuja arvoja (jännite ja taajuus). Arvojen vastaavuus on erittäin tärkeää, sillä muuten tuuletin voi vaurioitua. Epäselvissä tilanteissa asia on tarkastettava ammattitaitoiselta sähköasentajalta.
Liesituulettimen sähköturvallisuus voidaan taata vain, mikäli liitäntä on maadoitettu määräysten mukaisesti. On erittäin tärkeää, että tämän perusturvallisuuteen liittyvän toimenpiteen tarkastaa ja epäselvissä tilanteissa myös suorittaa ammattitaitoinen sähköasentaja.
Valmistajaa/maahantuojaa ei voi asettaa vastuuseen vahingoista (esimerkiksi sähköiskusta), jotka ovat aiheutuneet puuttuvasta tai vioittuneesta maadoitusjohtimesta.
Laitteen asennus ja korjaaminen on annettava ammattitaitoisensähköasentajan tehtäväksi. Asiantuntemattomat asennus- ja korjausyritykset saattavat aiheuttaa merkittävän turvallisuusriskin käyttäjälle ja johtavat takuun raukeamiseen. Liesituulettimen saa asentaa liikkuvaan kohteeseen
(esim. veneeseen) vain ammattitaitoinen sähköasentaja, joka on perehtynyt tälle laitteelle annettuihin turvallisuusmääräyksiin.
Liesituuletin on kytketty irti sähköverkosta vain silloin, kun jokin seuraavista ehdoista täyttyy:
- Pistotulppa on irrotettu pistorasiasta. Pidä aina kiinni itse pistotulpasta, älä johdosta, kun irrotat pistotulppaa pistorasiasta.
- Sulake on kytketty pois päältä.
- Kierrettävä sulake on kierretty kokonaan pois.
Sähköliitännässä ei saa käyttää jatkojohtoa, sillä sen turvallisuus ei ole riittävä (mm. ylikuumentumisvaara).
Ellei lieden valmistaja ole edellyttänyt suurempaa turvaetäisyyttä lieden pinnasta liesituulettimen alareunaan, asennuksessa on noudatettava seuraavia minimietäisyyksiä:
WS74: Keraaminen liesitaso: 400 mm Kaasuliesi: 450 mm.
WS76: Keraaminen liesitaso: 650 mm Kaasuliesi: 700 mm.
WS89: Keraaminen liesitaso: 450 mm Kaasuliesi: 500 mm.
Asennuskorkeutta päätettäessä huomioon on otettava myös käyttäjien pituus. Heidän on voitava työskennellä vapaasti lieden äärellä ja käyttää liesituuletinta mahdollisimman vaivattomasti.
Mikäli teleskooppisen kotelon halutaan ulottuvan kattoon asti, se on huomioitava liesituulettimen asennuskorkeutta päätettäessä.
Poraa reiät seinäkannakkeelle poramallin avulla (kuva 5A). Kiinnitä kannake toimitukseen sisältyvillä asennustulpilla ja ruuveilla. Ripusta tuuletin/ilmanvaihtolaite kannakkeeseen (kuva 6).
Malissa WS74 ilma voidaan ohjata myös tuulettimen/ilmanvaihtolaitteen taakse. Jos haluat käyttää tätä mahdollisuutta, poista moottorin yläosasta ruuvit 10 (kuva 3). Irrota moottori ja käännä sitä niin, että poistoilma-aukko kääntyy osoittamaan tuulettimen/ilmanvaihtolaitteen taakse (kuva 4).
Asenna moottori takaisin ja kiinnitä se ruuveilla paikalleen.
Irrota rasvasuodatin.
Varmista, että tuuletin/ilmanvaihtolaite on hyvin kiinni seinässä. Kiristä ruuvit sisäkautta (kuva 8).
Irrota alemman valopaneelin ruuvit (kuva 20). Käännä valopaneelia alas (kuva 21) ja kiinnitä tuuletin/ilmanvaihtolaite seinään toimitukseen sisältyvillä ruuveilla (kuva 9). Asenna valonpaneeli ja rasvasuodatin, ja sulje etupaneeli.
Malli WS76
Säädä tuulettimen/ilmastointilaitteen vaaka- ja pystysuoruus ruuvinreikien avulla (kuva 11). Irrota magneettikiinnitteinen rasvasuodatin vetämällä sitä alaspäin (kuva 12). Ota etummainen, niin ikään magneettikiinnitteinen valopaneeli (valkoinen) pois vetämällä sitä ulospäin (kuva 12). Katkaise virta.
Asenna asennustulpat ja ruuvit kuten kuvassa 13. Jos ilma johdetaan tuulettimesta/ilmanvaihtolaitteesta ulos, moottorin poistoilma-aukkoa suojaava riti lä poistetaan (kuva 14).
Asenna rasvasuodatin ja valopaneeli takaisin. Varmista, että virtakytkentä on tehty oikein.
Malli WS89
Kun reiät on porattu poramallin mukaan, kahteen ylimpään reikään asennetaan asennustulpat ja ruuvit. Älä kiristä ruuveja kokonaan. Jätä ruuvinkannan ja seinän väliin noin 2 mm (kuva 25).
Kiinnitä tuuletin/ilmanvaihtolaite seinään niin, että asennetut ruuvit asettuvat laitteen takana oleviin koukkuihin tiiviisti (kuva 26).
Avaa etupaneeli kääntämällä sen alaosaa ylöspäin. Irrota rasvasuodatin ja kiinnitä tuuletin/ilmanvaihtolaite seinään toimitukseen sisältyvillä ruuveilla.
Ilman johtaminen ulos
Kiinnitä asennuslevy seinään ja/tai kattoon ruuveilla (kuva 15).
Asenna oikean kokoinen joustava putki (läpimittaa ei saa pienentää) moottorin laippaan ja johda se ilmastointikanavaan seinässä tai katossa.
Liitä tuuletin/ilmanvaihtolaite 230V:n jännitteeseen (maadoitettuun).
Asenna hormin kaksi osaa ja sovita ne katon korkeuden mukaan sopivaksi säätämällä osia suhteessa toisiinsa. Kiinnitä ylempi osa kannakkeeseen 2 poraruuvilla.
Palautus huoneilmaan
Asenna ilmanohjain seinään ja/tai kattoon kiinnitettyyn asennuskannakkeeseen.
Asenna oikean kokoinen joustava putki (läpimittaa ei saa pienentää) moottorin laippaan ja liitä ilmanohjaimeen.
Liitä tuuletin/ilmanvaihtolaite 230V:n jännitteeseen (maadoitettuun).
Asenna hormin kaksi osaa ja sovita ne katon korkeuden mukaan sopivaksi säätämällä osia suhteessa toisiinsa. Kiinnitä ylempi osa kannakkeeseen 2 poraruuvilla.
Malli WS89
Sijoita poistoilmaritilä laipan päälle tuulettimen/ilmanvaihtolaitteen yläosassa (kuva 29). Liitäntää hormiin ei välttämättä tarvita.
Käyttö
WS74 (kuva 17)
A: Valon sytytys/sammutus
B: Nopeuden valinta (VÄHENNÄ) / Moottorin sammutus
C: Nopeuden merkkivalot
D: Moottorin käynnistys/Nopeuden valinta (LISÄÄ)
E: Ajastin (10 min.)
Kosketuspaneelin ansiosta toimintojen valinta on helppoa ja nopeaa.
Mikäli tuulettimen/ilmanvaihtolaitteen virta katkeaa, laite suorittaa noin 15 sekunnin automaattisen diagnosointijakson ennen kaikkien toimintojen palauttamista. Diagnosointijakson aikana tuulettimen/ilmanvaihtolaitteen suorituskyky ei ole normaalilla tasolla.
WS76 (kuva 18)
Toiminnot valitaan säätimellä (kuva 18A). Kaikki tuulettimen/ilmanvaihtolaitteen merkkivalot (kuva 18D) palavat, myös valmiustilassa.
Tuulettimen/ilmanvaihtolaitteen toiminnot valitaan säätimellä ja valinta vahvistetaan painiketta painamalla.
Valo (kuva 18C)
Käännä säädintä, kunnes valinta on valon kohdalla. Vahvista valinta painamalla painiketta.
Ajastin (kuva 18D)
Tämä toiminto sammuttaa tuulettimen/ilmanvaihtolaitteen automaattisesti 10 minuutin kuluttua. Kun toiminto on valittu, ajastimen merkkivalo vilkkuu ja valitun nopeuden merkkivalo palaa.
Nopeuden merkkivalot (kuva 18E)
Nopeuden merkkivalot palavat valitun tehon mukaan. Toiminto Sammuta moottori (kuva 18F) sammuttaa tuulettimen/ilmanvaihtolaitteen.
WS89 (kuva 27)
A: Valon sytytys/sammutus
B: Moottorin käynnistys/sammutus/nopeus 1
C: Nopeus 2
D: Nopeus 3
E: Nopeus 4
F: Ajastin (10 min.)
Kaikissa tuulettimissa/ilmanvaihtolaitteissa on turvatoiminto, joka sammuttaa laitteen automaattisesti 4 tunnin kuluttua viimeisestä valinnasta.
Puhdistus ja kunnossapito
Säännöllinen puhdistaminen varmistaa liesituulettimen moitteettoman toiminnan ja pidentää sen käyttöikää. Muista vaihtaa rasvasuodattimet valmistajan ohjeiden mukaan.
Rasvasuodattimet
Rasvasuodattimet on puhdistettava joka toinen kuukausi. Ne voidaan pestä astianpesukoneessa tai käsin. Käytä mietoa pesuainetta (vältä pesuainetiivisteiden käyttämistä) ja lämmintä vettä (maks. 50 °C). Huomaa: pesu astianpesukoneessa voi aiheuttaa suodattimiin värjäytymiä.
Suodattimet irrotetaan seuraavasti:
Malli WS74
Ota kiinni suodattimen kädensijasta, kallista suodatinta ja ota se irti.
Malli WS76
Irrota suodatin vetämällä sitä alaspäin (kuva 12).
Noin 30 käyttötunnin jälkeen toimintanopeuden merkkivalot alkavat vilkkua rasvasuodattimen täyttymisen merkiksi. Ilmoitus kuitataan painamalla ajastinpainiketta.
Malli WS89
Avaa etummainen lasipaneeli. Ota kiinni suodattimen kädensijasta, kallista suodatinta ja ota se irti.
Aktiivihilisuodatin (lisätarvike)
Liesituulettimeen tarvitaan aktiivihiilisuodatin, jos sitä käytetään kiertoilmaperiaatteella. Hiilisuodatin poistaa hajuja ja käryjä, kunnes se täyttyy. Aktiivihiilisuodattimia ei voi pestä tai käyttää uudelleen. Ne on vaihdettava uusiin 2-6 kuukauden välein liesituulettimen käyttömäärästä riippuen.
Aktiivihiilisuodattimen vaihtaminen aloitetaan irrottamalla metallinen rasvasuodatin (ks. edellä). Ota tämän jälkeen vanha hiilisuodatin pois muovitapista vetämällä, ja asenna tilalle uusi – ks. kuva 7.
Liesituulettimen puhdistaminen
Liesituulettimen pinnat ja säätimet voivat naarmuuntua. Tämän vuoksi puhdistuksessa on noudatettava seuraavia ohjeita.
Pintojen ja säätimien puhdistamiseen saa käyttää ainoastaan pehmeää sientä, lämmintä vettä ja PH-arvoltaan neutraalia puhdistusainetta.
Kuivaa pinnat lopuksi huolellisesti pehmeällä liinalla.
Säädinten alueella vedenkäyttöä tulee rajoittaa, sillä sitä voi päästä suojakannen alla olevaan elektroniikkaan.
Seuraavien aineiden käyttö on kielletty, koska ne voivat vahingoittaa liesituulettimen pintaa
- sooda-, happo- ja klooripitoiset puhdistusaineet sekä aineet, jotka sisältävät liuottimia
- hankaavia elementtejä sisältävät puhdistusaineet, kuten hankausjauheet ja -sienet, esimerkiksi karhunkieli tai pehmeä sieni, johon jäänyt hankausaineitta edellisestä käyttökerrasta.
Teräskuvun puhdistaminen
(ei koske käyttöpainikkeita!)
Yleisten ohjeiden lisäksi liesituulettimen teräspinnat voidaan puhdistaa ruostumattomalle teräkselle tarkoitetuilla hankausaineettomilla puhdistusaineilla. Pintojen nopea likaantuminen voidaan estää käyttämällä ruostumattomalle teräkselle tarkoitettua hoitoainetta. Levitä teräspinnoille ohut kerros hoitoainetta pehmeän liinan avulla.
Lampun vaihtaminen
Malli WS74 – LED-lamppu
Avaa kaksi ruuvia (kuva 20), ja käännä LED-paneelia, ks. kuva 21. Vaihda palanut LED-lamppu uuteen samanlaiseen.
Asenna LED-paneeli takaisin ja kiinnitä ruuvit.
Malli WS76 – LED-lamppu/Hohtolamppu
Avaa kaksi ruuvia (kuva 20), ja käännä LED-paneelia, ks. kuva 21. Vaihda palanut LED-lamppu uuteen samanlaiseen.
Asenna LED-paneeli takaisin ja kiinnitä ruuvit.
Katkaise laitteesta virta ennen hohtolampun vaihtamista.
Ota pois magneettikiinnitteinen etupaneeli, ks. kuva 12, ja irrota pistoke.
Sijoita etupaneeli tasaiselle alustalle. Varo, ettei se vahingoitu.
Avaa alimmat ruuvit, ks. kuva 22, ja poista suojus. Vaihda palanut hohtolamppu uuteen samanlaiseen.
Asenna suojus ja etupaneeli takaisin.
Malli WS89 - Pitkänomaiset lamput
Pitkänomaiset lamput vaihdetaan painamalla lampun ympärillä olevaa kehystä, jossa lukee "PUSH" (kuva 28). Vaihda palanut lamppu uuteen samanlaiseen.
Takuu
Uudella liesituulettimellanne on 2 vuoden valmistus- ja materiaalivirhetakuu, joka on voimassa dokumentoidusta ostopäivästä lukien. Takuu kattaa materiaalit, työkustannukset ja kuljetukset. Huoltopyynnön yhteydessä on ilmoitettava liesituulettimen nimi ja sarjanumero. Nämä tiedot löytyvät tyyppikilvestä. Kirjoittakaa mahdolliset muut tiedot tähän käyttöohjeeseen – silloin ne ovat saatavilla. Huoltoasentajan on helpompi löytää oikea varaosa, kun tietoja on enemmän.
Takuu ei kata:
Vikoja ja vahinkoja, jotka eivät johdu valmistus- tai materiaalivirheistä Jos laitteessa on käytetty muita kuin alkuperäisiä varaosia Jos käyttöohjeita ei ole noudatettu
Jos asennusta ei ole tehty ohjeiden mukaan Jos tuotteen on asentanut tai sitä on korjannut joku muu kuin ammattitaitoinen asentaja
Kuljetusvahingot
Kuljetusvahinko, joka todetaan tuotteen toimituksessa myyjältä asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Jos asiakas on vastannut tuotteen kuljetuksesta itse, tavarantoimittajalla ei ole mitään velvollisuksia mahdollisten kuljetusvahinkojen suhteen. Mahdolliset kuljetusvahingot tulee ilmoittaa välittömästi tai viimeistään 24 tunnin kuluessa tavaran toimituksesta. Muutoin asiakkaan vaatimukset hylätään.
Turhat huoltokäynnit
Mikäli ostaja kutsuu huoltoasentajan paikalle syystä, jonka asiakas olisi voinut korjata itse noudattamalla esimerkiksi käyttöohjeessa annettuja ohjeita tai vaihtamalla sulakkeen sulaketaulussa, huoltokäynnin kustannukset ovat ostajan vastuulla.
Osto yrityskäyttöön
Ostolla yrityskäyttöön tarkoitetaan sitä, että yritys ostaa laitteen eikä sitä käytetä yksityisessä kotitaloudessa vaan yrityksessä tai yritystä muistuttavassa toiminnassa (esimerkiksi ruokaloissa, kahviloissa, kanttiineissa jne.), tai sitä vuokrataan tai käytetään muutoin niin, että sillä on useita käyttäjiä.
Yrityskäyttöön ostettaessa tällä tuotteella ei ole minkäänlaista takuuta, sillä se on tarkoitettu ainoastaan tavalliseen kotitalouskäyttöön.
Huolto
Piketa Oy
PL 420 / Rautatienkatu 19
33101 / 33100 Tampere
FINLAND
Puh (+358) 03 233 3237
Table of content
Warnings....64
Uses....67
Installation 67
Dimensions....71
Working....74
Maintenance 75
Lamp replacement 76
Guarantee 77
Service....78
Illustrations 79
Warnings
- Indholdsfortegnelse
- Pakkauksen hävittäminen
- Vanhan liesituulettimen hävittäminen
- Turvallisuusohjeet
- Liesituulettimen käyttäminen samanaikaisesti huonetilan ilmaa käyttävien tulisijojen kanssa
- Liesituulettimen kuvaus
- Kiertoilmatoiminto
- Mittapiirustukset WS74
- Mittapiirustukset WS76
- Mittapiirustukset WS89
- Asentaminen
- Malli WS76
- Malli WS89
- Ilman johtaminen ulos
- Palautus huoneilmaan
- Käyttö
- WS74 (kuva 17)
- WS76 (kuva 18)
- Valo (kuva 18C)
- Ajastin (kuva 18D)
- Nopeuden merkkivalot (kuva 18E)
- WS89 (kuva 27)
- Puhdistus ja kunnossapito
- Rasvasuodattimet
- Malli WS74
- Aktiivihilisuodatin (lisätarvike)
- Liesituulettimen puhdistaminen
- Seuraavien aineiden käyttö on kielletty, koska ne voivat vahingoittaa liesituulettimen pintaa
- Teräskuvun puhdistaminen
- Lampun vaihtaminen
- Malli WS74 – LED-lamppu
- Malli WS76 – LED-lamppu/Hohtolamppu
- Malli WS89 - Pitkänomaiset lamput
- Takuu
- Takuu ei kata:
- Kuljetusvahingot
- Turhat huoltokäynnit
- Osto yrityskäyttöön
- Huolto
- Table of content
- Warnings
Merkki : Witt
Malli : WS76
Kategoria : Keittiön liesituuletin
