KÄYTTÖOHJE 25-783 Biltema

Lue käyttöohje ennen käyttämistä ja säästä se tulevaa käyttöä varten. Kiinnitä erityistä huomiota turvallisuusohjeisiin ja seuraaviin varoituksiin:

VAARA! = Erittäin suuri kuoleman tai vakavan henkilövahingon vaara.

VAROITUS! = Kuoleman tai vakavan henkilövahingon vaara.

HUOMIO! = Henkilövahingon vaara.

2. TEKNISET TIEDOT

Pituus: .....230 cm

Leveys: 126 cm

Ponttonien läpimitta:....33 cm

Paino: .....24 kg

Enimmäiskuormitus: .....220 kg

Henkilömäärä enint.: .....2

Moottorin enimmäiskoko: .....4 hv

3. MERKINTÄ

Lue käyttöohje ennen käyttämistä.

4. KÄYTTÖKOHTEET

Tämä ulkokäyttöön suunniteltu kumijolla on tarkoitettu enintään kahdelle henkilölle. Jollalla liikutaan joko mukana tulevien airojen tai perämoottorin (maks. 4 hv, ei sisälly) avulla.

5. TURVALLISUUSTIEDOT

HUOMIO! Lue käyttöohje huolellisesti ennen jollan kokoonpanon aloittamista.

• VAROITUS! Älä koskaan ylitä suurinta sal- littua henkilömäärää, enimmäiskuormitusta tai moottorille ilmoitettua enimmäistehoa.
• Jokaisella jollassa olevalla on oltava koko ajan kelluntaliivi.
• Seuraa tuulta ja veden virtausta. Kun tuuli puhaltaa maalta päin, jolla voi ajautua kau-as lyhyessä ajassa.
• Jollan vakauden varmistamiseksi kuorman ja henkilöiden on oltava jollassa niin, että paino jakautuu mahdollisimman tasaisesti.
• Tarkasta ennen jollan käyttämistä, että se on hyvin täytetty ilmalla.
• Seuraa sään kehittymistä koko ajan. Tämä on tärkeää se oman turvallisuutesi että perämoottorin polttoainekulutuksen vuoksi.
• Ota jollaan aina mukaan paikkaussarja, merikortti, ensiapuvälineet sekä jalkapump-pu.
• VAROITUS! Käsittele polttoainetta varoen. Käsittelyn aikana lähistöllä ei saa olla mahdollisia syttymislähteitä: avotulta, hehkuvaa savuketta, katkovaa sähkölaitetta tms.
• VAROITUS! Akkujen käsittelyssä tulisi aina käyttää hyväksyttyjä suojalaseja ja suojavaatteita.
• Jos akkuhappoa joutuu iholle tai vaatteille, pese alue välittömästi vedellä ja saippualla.
• Vältä hieromasta silmiäsi käsitellessäsi akkua. Muutoin silmiin voi joutua syövyttäviä happohiukkasia. Jos akkuhappoa joutuu silmiin, huuhtele niitä kylmällä vedellä vähintään 10 minuutin ajan. Hakeudu tämän jälkeen heti lääkäriin.

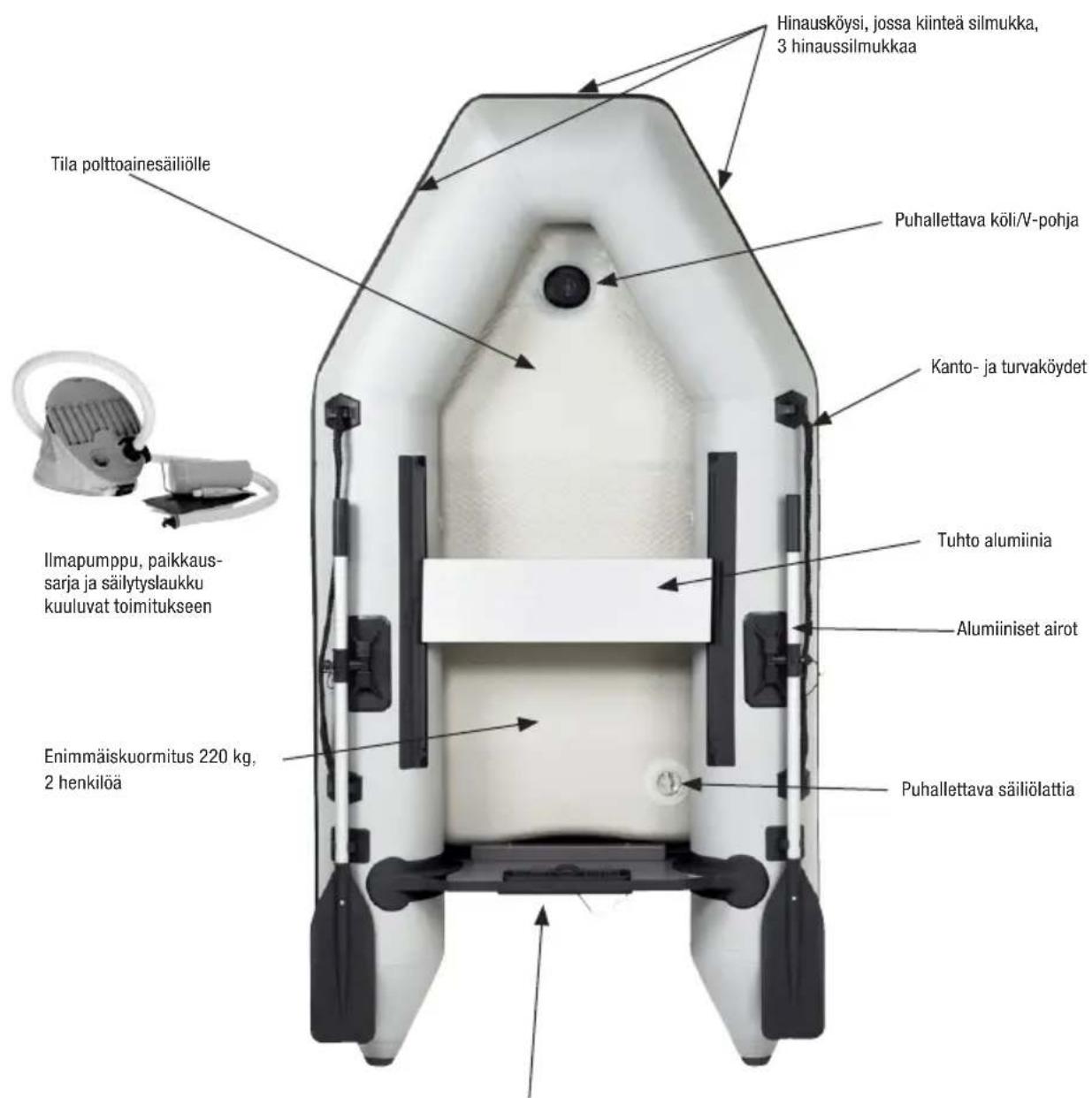

6. YLEISKUVA

Jollan ominaisuudet

Suositeltava moottorikoko, enint. 4 hv

7. KÄYTTÄMINEN

Pakkauksen purkaminen

Ennen kuin taittelet jollan auki, paina mieleesi, miten se oli taitettu kokoon, jotta osaat myöhemmin pakata sen uudelleen. Levitä jolla tasaiselle alustalle ja varmista että kaikki osat (venttiilit, tuhto, ilmapumppu, airot, vahvike ulkolaitamoottoria varten, hinaussilmukat, paikkaussarja ja säilytyslaukku) ovat mukana.

Venttiilit

Venttiilit on valmiiksi asennettu paikalleen. Älä irrota niitä. Ne on suunniteltu siten, etteivät vahingoita jollan kangasta eivätkä käyttäjää. Irrota venttiilin hattu ja kiinnitä jalkapumpun letku venttiiliin jollan täyttöä varten. Venttiilin sisällä on nippa. Kun painat ja kierrät sitä, ilma tulee ulos. Venttiili myös suljetaan painamalla ja kiertämällä.

Jollan täyttö

Täytä jolla ilmalla. Suosittelemme, että käytät sen mukana toimitettua jalkapumppua. (ÄLÄ missään tapauksessa käytä korkeapainepumppua.) Täytä ensin jollan molemmat pitkittäisponttonit ja sen jälkeen keula. Kun kaikki kolme ponttonia on täytetty, kaksi mukana toimi-tettua puulevyä pujotetaan täytettävän pohjan alapuolella oleviin taskuihin. Aseta pohja jollaan ja pumppaa se täyteen. Levyt sijoittuvat siis pohjan ja kölin väliin. Täytä lopuksi köli tiukaksi, paine 0,2 bar. Muissa kammioissa paineen tulee olla 0,25 bar.

Sulje kaikki venttiilisuojukset ja aseta airot paikoilleen – jolla on nyt käyttövalmis!

HUOMIO: Älä täytä köliä ilmalla ennen kuin täytettävä pohja on paikallaan!

HUOMIO: Jos jätät jollan kuumaan auringon-paisteeseen, varmista, etteivät sen ilmasäiliöt ole liian täysiä, sillä ilmanpaine nousee ilman lämmetessä. (1°C:en lämpötilannousu nostaa painetta 0,004 baaria.) Kun lämpötila laskee, myös ilmanpaine laskee.

Automaattinen veden tyhjennys

Jollassa on tyhjennystulppa, joka sijaitsee peräpeilin alareunassa. Kun vedät tulpan ulos, jollassa oleva vesi pääsee valumaan ulos, mutta uutta vettä ei pääse tulemaan sisään, sillä tulpassa on takaiskuventtiili. Varmista aina ennen vesille lähtöä, että tyhjennystulppa on vedetty ulos. Puhdista tyhjennystulppa ja takaiskuventtiili säännöllisesti.

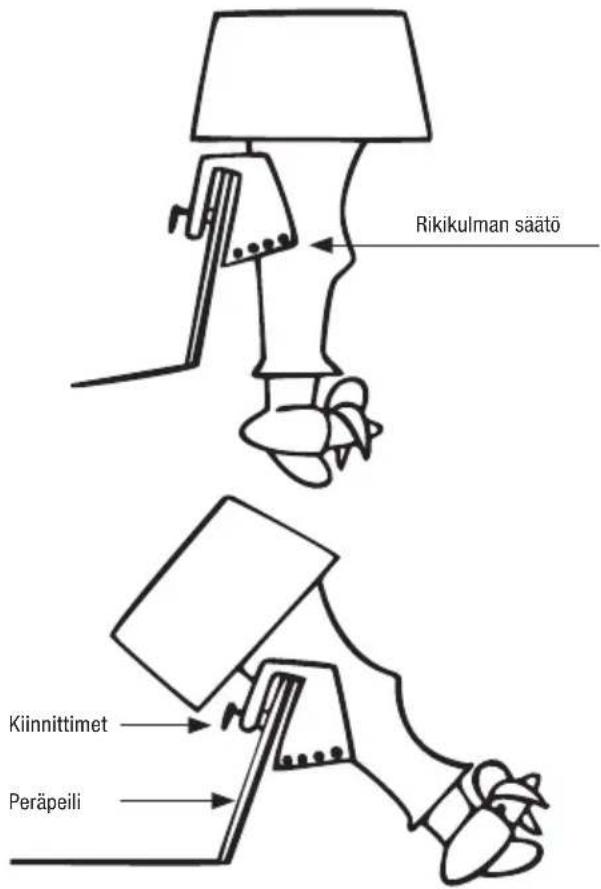

Ulkolaitamoottorin käyttö

Jos haluat käyttää ulkolaitamoottoria, kiinnitä se peräpeilin alumiiniseen moottorikonsoliin. Kiinnitä moottori huolellisesti molemmilla kiinnittimillä. Varmista n. 15 minuutin ajon jälkeen, että moottori on edelleen kunnolla kiinni.

TÄRKEÄÄ! Älä missään tapauksessa ylitä teknisissä tiedoissa mainittua moottorin tehoa.

Airojen käyttö

Tätä jollaa on erittäin kevyt soutaa. Muista, että kova tuuli voi vaikuttaa jollan liikkeisiin.

Hinaus

Jollassa on kolme hinaussilmukkaa. Suosittelemme, että käytät niitä kaikkia kerrallaan jollan hinaukseen. Tällöin kuormitus jakautuu tasaisemmin. Jollaa saa hinata vain tyhjänä, ei kuormitettuna. Jos sää on huono, käytä monta hinausköyttä. Säädä hinausköysien pituus sopivaksi vetävän veneen ja sään mukaan.

Ilmanpaineen Iasku

Jollan ei kuulu tyhjetä yli 20 %:lla 24 tunnin kuluessa.

Jos näin kuitenkin käy, suorita seuraavat tarkastukset:

1. Varmista, että kaikki venttiilit ovat kunnolla kiinni.
2. Varmista, että kaikki venttiilit ovat puhtaita.
3. Tutki jolla vuotojen varalta.
4. Tarkasta kaikki hitsatut saumat.
5. Käytä tarvittaessa saippuavettä apuna havaitaksesi pienetkin vuodot.

HUOMAA: Muista, että myös lämpötilanvaihtelut vaikuttavat ilmanpaineeseen.

Vettä jollassa

1. Varmista, että tyhjennystulppa toimii kunnolla.
2. Varmista, että tyhjennystulppa on puhdas.
3. Tutki, onko tulpassa jotain vikaa.
4. Päästä vähän ilmaa pois säiliöstä ja ota säiliö pois jollasta. SULJE tyhjennystulppa. Aseta jolla sitten kuivalle maalle ja täytä se vedellä. Jos huomaat vettä jollan alla, jollassa on vuoto.

8. HUOLTO

Kunnossapito

Jollan PVC-kangas ei vaadi mitään hoitoa. Myöskään talkkia ei tarvitse käyttää, kun taitat jollan kokoon. Käytä jollan puhdistukseen saippuaa ja vettä. Jos havaitset jollassa öljy-tai tervatahroja, puhdista ne tinnerillä. Puhdista tinnerillä käsitelty kohta aina lopuksi saippualla ja vedellä. Muista puhdistaa myös venttiilit. Peräpeili ja istumalaudat ovat vaneria ja muovia ja maalattu vedenkestävällä maalilla. Jos maali-pinta vaurioituu, korjaa vaurio välittömästä vedenkestävällä maalilla, muuten vesi voi va-hingoittaa vaneria. Kun et käytä jollaa, suojaa se auringolta ja likaantumiselta käyttämällä sopivaa suojapeitettä.

Paikkaussarja, jossa liimatuubi ja paikkalappuja

Jos havaitset jollassa vuodon, puhdista PVC-kangas vuotokohdan ympäriltä tinnerillä. Ota yksi jollan mukana toimitetuista yksi paikkalapuista. Levitä liimaa sekä vuotokohdan ympärille että paikkalappuun. Odota kunnes liiman pintakerros on kuivunut sekä jollasta että paikkalapusta. Levitä sitten molempiin uusi kerros liimaa ja anna taas kuivua. Paina sitten paikkalappu paikalleen siten, että vuotokohta jää lapun keskelle. Painele lappua huolellisesti, ettei sen ja jollan kankaan väliin jää ilmakuplia. Anna kuivua 24 ennen kuin alat taas käyttää jollaa.

TÄRKEÄÄ! Paikkauksen saa tehdä vain kuivalla säällä. Ilmankosteus ei saa olla yli 60 %.

Säilytys

Jos et aio käyttää jollaa pitkään aikaan, tai jos joudut muuten kokoamaan jollan esim. autolla kuljettamista varten, noudata seuraavia ohjeita ennen kuin taitat jollan kokoon ja laitat sen säilytyslaukkuunsa:

• Puhdista jollasta hiekka ja muu lika saip-pualla ja vedellä.
• Anna jollan kuivua. TÄRKEÄÄ! Jollan on oltava täysin kuiva kun taitat sen kokoon.
• Avaa kaikki venttiilit ja päästä ilma täytettävästä säiliölattiasta.
• Irrota lattia.
• Taita jollan molempia ponttoneja sen verran sisäänpäin, että jolla on peräpeilin levyinen.
• Taita sisään peräpeilin takapuolelle ulottuva osa ponttoneista.
• Nyt voit rullata jollan kokoon. Aloita peräpeilistä, ja rullaa jolla mahdollisimman tiiviiksi. Kierrä köysi rullan ympärille.
• Laita rullattu jolla ja kaikki varusteet säilytyslaukkuun.

Säilytyslämpötila: -15 °C – + 40 °C.

Palovaara

Kaikki jollan materiaalit ovat helposti syttyviä. Älä siksi pidä jollaa avotulen lähellä.

Toivotamme sinulle onnea matkaan ja uskomme, että tulet viettämään monia mukavia hetkiä tämän täytettävän jollan kanssa.
