KÄYTTÖOHJE TTV 2001 TecLime

TERASSILÄMMITTIMEN PÄÄOSAT (katso numerot kuvasta)....14

TERASSILÄMMITTIMEN SIJOITUS 15

TERASSILÄMMITTIMEN KÄYTTÖ 16

PUHDISTUS....16

TIETOJA TÄMÄN TUOTTEEN HÄVITYKSESTÄ JA KIERRÄTYKSESTÄ....16

TAKUUEHDOT 16

TEKNISET TIEDOT 17

NO 18

INNLEDNING 18

VIKTIG 18

SIKKERHETSFORHOLDSREGLER 18

TERRASSEVARMERENS HOVEDDELER (se figurene for numre)....19

PLASSERING AV TERRASSEVARMEREN....20

BRUK AV TERRASSEVARMEREN 21

RENGJ∅RING....21

MILI∅INFORMASJON 21

GARANTIBETINGELSER....21

TEKNISKE SPESIFIKASJONER 22

SE....23

INTRODUKTION 23

VIKTIGT....23

SÄKERHETSFÖRESKRIFTER....23

TERRASSVÄRMARENS HUVUDKOMPONENTER (se sirorna på bilderna) 24

PLACERING AV TERRASSVÄRMAREN....25

ANVÄNDA TERRASSVÄRMAREN....26

RENGÖRING 26

INFORMATION OM KASSERING OCH ÅTERVINNING AV DENNA PRODUKT 26

GARANTIVILLKOR 26

TEKNISKA SPECIFICATIONER 27

FI Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

Saat uudesta terassilämmittimestä suurimman hyödyn, kun luet nämä käyttöohjeet huolellisesti ennen lämmittimen ensimmäistä käyttökertaa. Lue turvaohjeet erityisen tarkasti. Suosittelemme myös säilyttämään ohjeet tulevaa tarvetta varten, jotta terassilämmittimen toiminnot on helppo tarkistaa.

TÄRKEÄÄ

Asennuksessa on noudatettava paikallisia määräyksiä, asetuksia ja standardeja.
Tarkista verkkojännite. Tämä laite on liitettävä maadoitettuun 230 V / 50 Hz -yksivaiheliitäntään.
Laite on AINA maadoitettava. Laitetta ei missään tapauksessa saa kytkeä verkkoon, jos virtalähdettä ei ole maadoitettu.
Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä verkkoon.
□ Lue nämä ohjeet huolellisesti ja noudata niitä.

Tarkista ennen laitteen kytkemistä, että

verkkojännite vastaa laitteen tyyppikilvessä ilmoitettua jännitetta
□ pistorasia ja virtalähde ovat yhteensopivia laitteen kanssa
virtajohdon pistoke sopii pistorasiaan
□ laite on tukevalla ja tasaisella pinnalla.

Tarkistuta sähköasennus asiantuntijalla, jos et ole varma siitä, että kaikki on kunnossa.

TURVAOHJEET

Terassilämmitintä saa käyttää vain sen alkuperäiseen käyttötarkoitukseen. Älä käytä terassilämmitintä pyyhkeiden, vaatteiden tai muiden materiaalien äläkä esineiden, ihmisten tai eläinten kuivatukseen.
Terassilämmitintä ei saa käyttää kaupallisessa tarkoituksessa eikä rakennustyömaiden, kasvihuoneiden, latojen ja muiden vastaavien tilojen lämmitykseen.
Kvartsiputkien lämmityspää on herkkä rikkoutumaan, joten terassilämmitintä on käsiteltävä varoen. Älä altista lämmitintä iskuille tai kolhuille.
Terassilämmitin on asetettava tai kiinnitettävä seuraavalla sivulla kohdassa "Terassilämmittimen sijoitus" annettujen ohjeiden mukaisesti.
Terassilämmitin säteilee voimakasta kuumuutta. Suosittelemme, että eläimiä ja ihmisiä, etenkin vanhuksia ja lapsia, ei altisteta suoraan terassilämmittimen kuumuudelle.
Terassilämmitintä ei saa koskaan asentaa eikä käyttää lähellä syttyviä esineitä, kuten verhoja ja huonekaluja. Sitä ei saa asettaa eikä kiinnittää lähelle pistorasioita eikä märkään tai kostean ympäristöön (esimerkiksi kylpyhuoneisiin tai uima-altaisiin).
Terassilämmitintä saa käyttää ainoastaan kuivalla säällä.
Tulipalon tai sähköiskun vaaran pienentämiseksi älä koskaan käytä terassilämmitintä elektronisen ajastimen tai sellaisen laitteen kanssa, joka käynnistää ja sammuttaa terassilämmittimen automaattisesti.
- Älä peitä terassilämmitintä.
Varmista, ettei kaapeli jää jumiin esimerkiksi terassilämmittimen alle tai hyllyjen väliin.
Älä vedä kaapelia mattojen tai vastaavien alta. Aseta kaapeli siten, ettei siihen voi kompastua, äläkä kiedo sitä telineeseen (vain jalustalla varustetut mallit) tai lämmityspään ympärille.
Jos terassilämmitin vaatii jatkojohdon käyttöä, jatkojohdon vähimmäisarvojen täytyy olla 10 A ja/tai 2 000 W. Varmista aina, että jatkojohdot on purettu kokonaan kerältä.
Älä upota terassilämmitintä minkäänlaiseen nesteeseen.
Älä työnnä sormia, kyniä äläkä muita esineitä ritilän läpi. Ritilä kuumenee käytön aikana, eikä sitä saa koskettaa, ennen kuin terassilämmitin on kokonaan jäähtynyt.
Älä päästä lapsia koskettamaan käytössä olevaa terassilämmitintä. Lapset saavat käyttää terassilämmitintä vain aikuisen valvonnassa.
□ Katkaise terassilämmittimestä virta ennen sen siirtämistä tai puhdistamista.
Älä koskaan yritä korjata terassilämmitintä itse.
Jos terassilämmitintä, kaapelia tai pistoketta on korjattava, se on toimitettava valtuutettuun huoltoliikkeeseen. Laitteeseen tehdyt valtuuttamattomat korjaukset tai muutokset mitätöivät takuun. Ota yhteys laitteen ostopaikkaan takuunalaisten korjausten suorittamiseksi.
Sammuta lämmitin, jos se jätetään ilman valvontaa.
Irrota pistoke aina pistorasiasta, kun laite ei ole käytössä.

TERASSILÄMMITTIMEN PÄÄOSAT (katso numerot kuvasta)

1. Lämmittimen kotelo

2. Ritilä

3. Toiminnon ilmaisin

4. Virtajohto

5. Teline (vain jalustalla varustetut mallit)

6. Pidike

7. Kiinnitysruuvi

Telineen osat (vain jalustalla varustetut mallit)

a. Jalusta

b. Teline, alaosa

c. Aluslaatta ja ruuvi

d. Teline, keskiosa

e. Ruuvit (2 kpl)

f. Teline, yläosa

g. Kaulus

h. Yläteline

Seinäkiinnike ja ruuvitulpat (sopivat vain betonille; käytä muihin materiaaleihin niihin sopivia ruuvitulppia) sekä ruuvit (eivät kuvassa) toimitetaan seinään asennettavan mallin mukana.

TERASSILÄMMITTIMEN SIJOITUS

Seinään asennettava malli (TTV-2001)

Lämmityspään (1) täytyy olla vähintään 30 cm:n etäisyydellä katosta, 50 cm:n etäisyydellä sivuseinästä ja vähintään 1,8 m:n korkeudella lattiasta.
Terassilämmitin täytyy kiinnittää betoniin. Sitä ei saa asentaa puusta tai muusta materiaalista valmistettuun seinään ilman varotoimia (kysy lisätietoja rakennusalan ammattilaiselta). Kiinnitä lämmitin käyttämällä mukana toimitettua seinäkiinnikettä. Älä käytä muita kiinnikkeitä.
Kiinnikkeen kulmaosan täytyy osoittaa ylöspäin.

Kiinnitä lämmityspää seinäkiinnikkeeseen. Lämmityspään takasivun yläosassa oleva kiinnike täytyy ripustaa seinäkiinnikkeen kulmaosaan. Aseta kiinnitysruuvit (7) seinäkiinnikkeen pohjassa oleviin reikiin ja paina niitä alaspäin, kunnes lämmityspää on tukevasti kiinni.

Tarkista ennen terassilämmittimen käyttöä, että lämmitin on kiinnitetty tukevasti paikalleen.

Telineellä varustettu malli (TTG 2001)

Terassilämmitin on sijoitettava vähintään 1 m:n etäisyydelle lähimmästä seinästä. Lämmityspään täytyy olla vähintään 30 cm:n etäisyydellä katosta ja vähintään 1,8 m:n korkeudella lattiasta. Terassilämmitin on asetettava tukevasti vaakasuoralle lattialle.

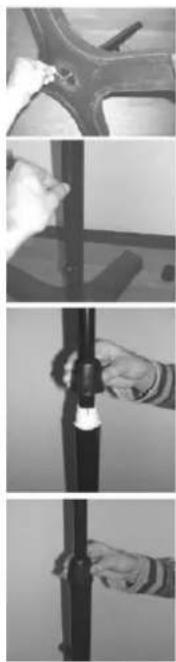

Aseta telineen (b) alaosa jalustaan (a). Käännä jalusta kyljelleen ja kiinnitä teline jalustan alapuolelta aluslaatalla ja ruuvilla (c).
Sijoita alusta oikein, jotta teline on pystysuorassa. Aseta telineen keskiosa (d) alaosaan ja kiinnitä se paikalleen yhdellä ruuvilla (e). Kiinnitä telineen yläosa (f) samalla tavalla keskiosaan ruuvilla.
Aseta yläteline (h) telineen yläpäässä olevaan valkoiseen liittimeen. Pujota kaulus (g) ylätelineeseen ja kierrä se tukevasti paikalleen valkoisella liittimellä.
Kiinnitä lämmityspää ylätelineen päähän kiinnitysruuveilla. Kiristä kaikki ruuvit huolellisesti.
Tarkista ennen terassilämmittimen käyttöä, että lämmitin seisoo tukevasti paikallaan.
Kaapeli voidaan kiinnittää telineessä olevaan kaapelipidikkeeseen.
Ylätelinettä voidaan kääntää 360 astetta, jotta lämmityspää voi osoittaa mihin tahansa suuntaan.

Työnnä pistoke pistorasiaan ja käynnistä laite.
Aseta lämmityspää haluamaasi asentoon.
Jos terassilämmittimellä on jalusta, lämmityspään korkeutta voidaan säätää löysäämällä kaulusta ja vetämällä yläkaulaa ylös- tai alaspäin.
Vetämällä narusta (kuva 4): 1. voit käynnistää terassilämmittimen, 2. valita tehoasetuksen, 3. sammuttaa lämmittimen. Käytössä oleva asetus näkyy toiminnon ilmaisimesta (kuva 3):

Ilmaisimen arvo	Merkitys	Teho
0	Sammutettu	0
L	Pieni teho	650 W
M	Keskisuuri teho	1 350 W
H	Suuri teho	2 000 W

Terassilämmitin siirtyy seuraavalle asetukselle aina narusta vedettäessä.
Terassilämmittimessä ei ole termostaattia, joten lämmitin säteilee lämpöä, kunnes se sammutetaan. Älä koskaan jäta terassilämmitintä ilman valvontaa, kun lämmitin on käynnissä.
Kun haluat sammuttaa terassilämmittimen, vedä narusta toistuvasti, kunnes toiminnon ilmaisimessa on "0".
Irrota pistoke pistorasiasta, kun terassilämmitin ei ole käytössä.

PUHDISTUS

Sammuta terassilämmitin ja irrota pistoke pistorasiasta aina ennen lämmittimen puhdistusta.
Puhdista terassilämmitin kostealla liinalla ja tarvittaessa miedolla pesuaineella. Älä koskaan käytä hankaavia puhdistusaineita tai liuottimia.
- Pitkäaikaisen käytön jälkeen ritilän (2) takana oleviin heijastimeen ja putkiin voi kerääntyä pölyä. Ritilä poistetaan löysäämällä lämmityspään takasivussa olevia pieniä ruuveja (4 kpl) ja poistamalla ritilä varovasti. Harjaa pöly pois pehmeällä harjalla. Älä koskaan käytä paineilmaa, koska se voi vaurioittaa kvartsiputkia tai heijastinta. Asenna ritilä takaisin ja tarkista, että se on tukevasti paikallaan.

TIETOJA TÄMÄN TUOTTEEN HÄVITYKSESTÄ JA KIERRÄTYKSESTÄ

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Kierrätä laitteet, mikäli sellainen mahdollisuus on. Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä.

TAKUUEHDOT

Lämmittimellä on 24 kuukauden takuu, joka alkaa ostopäivästä*. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1. Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.
2. Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.
3. Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella.
4. Takuu ei koske normaalikäytössä kuluvia osia.
5. Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia.
6. Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta.
7. Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
   Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen jälleenmyyjälle korjausta varten.
   *Ei koske lämmitysputkia.

Tuotteiden toimintaa ja rakennetta kehitetään jatkuvasti, joten pidätämme oikeuden tehdä tuotteeseen muutoksia ilman ennakkoilmoitusta.

Emme vastaa painovirheistä.

TEKNISET TIEDOT

	TTV-2001	TTG-2001
Tyyppi Lämmitysputket	Kvartsi (Applight QN 411)	Kvartsi (Applight QN 411)
Lämmitysputket	3	3
Säädettävä lämmityssuunta	Kyllä	Kyllä
Lämmityskapasiteetti	3 tehoa: 650/1350/2000 W	3 tehoa: 650/1350/2000 W
Virrankulutus	2,0 kW	2,0 kW
Virransyöttö	230 V, 50 Hz, 1 ph	230 V, 50 Hz, 1 ph
Nimellisvirta	10 A	10 A
Laitteen suojaus	IP X4	IP X4
Ohjaus	Manuaalinen	Manuaalinen
Lämmityspään mitat (l x s x k)	490 x 180 x 294 mm	490 x 180 x 294 mm
Nettopaino	1,9 kg	9,8 kg
Korkeuden säätö	Ei	Kyllä, välillä 180 – 210 cm
Seinäkiinnike	Kyllä	Ei
