Tuotetyyppi	Liesituuletin
Merkki	Husqvarna-Electrolux
Malli	QFT60211W
Leveys	60 cm (noin)
Asennustyyppi	Kaapin alle tai seinäasennus
Poistotapa	Kanavallinen (ulkoilmaan) tai kierto aktiivihiilisuodattimella
Nopeuksien lukumäärä	3 nopeutta + tehostusnopeus
Säätimet	Painonapit näytöllä
Valaistus	LED-valaistus, energiansäästö
Rasvasuodatin	Pestävä metallinen rasvasuodatin
Hiilisuodatin	Pestävä aktiivihiilisuodatin (myydään erikseen)
Suodattimen kyllästymisilmaisin	Kyllä, rasva- ja hiilisuodattimille
Maksimi ilmavirta	Ei määritelty (tyypillisesti ~600 m³/h)
Melutaso	Ei määritelty (tyypillisesti ~55 dB)
Virtalähde	220-240 V, 50 Hz
Tehonkulutus	Ei määritelty (tyypillisesti ~200 W)
Minimietäisyys liedestä (sähkö)	43 cm
Minimietäisyys liedestä (kaasu)	65 cm
Paino	Ei määritelty (noin 10 kg)
Energialuokka	Ei määritelty
Turvaominaisuudet	Automaattinen moottorin sammutus, suodatinilmaisimet, ylikuumenemissuoja
Huolto	Puhdista rasvasuodatin kuukausittain astianpesukoneessa; vaihda hiilisuodatin 4 kuukauden välein
Varaosien saatavuus	Alkuperäisosia saatavana Husqvarna-Electroluxilta
Takuu	Ei määritelty (tyypillisesti 2 vuotta)

Usein kysytyt kysymykset - QFT60211W Husqvarna-Electrolux

Kuinka puhdistan rasvasuodattimen?

Rasvasuodatin tulee puhdistaa kerran kuukaudessa. Voit pestä sen käsin neutraalilla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä ohjelmalla. Anna suodattimen kuivua täysin ennen uudelleenasennusta.

Kuinka usein hiilisuodatin tulee vaihtaa?

Aktiivihiilisuodatin tulee vaihtaa 4 kuukauden välein tai useammin, jos käytät liesituuletinta paljon. Sitä ei voi pestä tai uudistaa.

Miksi suodattimen kyllästymisilmaisin vilkkuu?

Ensimmäisen nopeuden LED (F-LED) vilkkuu, kun rasvasuodatin tarvitsee puhdistusta. Toisen nopeuden LED vilkkuu, kun hiilisuodatin tarvitsee vaihtoa. Puhdistuksen tai vaihdon jälkeen paina A-painiketta 3 sekunnin ajan nollataksesi ilmaisimen.

Kuinka otan hiilisuodattimen ilmaisimen käyttöön?

Kun liesituuletin on pois päältä, pidä painikkeita B ja D painettuna samanaikaisesti 3 sekunnin ajan. LED F syttyy, sitten 1. ja 2. nopeuden LEDit vilkkuvat, jonka jälkeen kuuluu äänimerkki. Tämä aktivoi hiilisuodattimen kyllästymisen valvonnan.

Mikä on minimietäisyys liedestä ja liesituulettimen välillä?

Sähköliesille minimietäisyys on 43 cm. Kaasu- tai yhdistelmäliesille sen on oltava vähintään 65 cm. Noudata aina liesivalmistajan ohjeita, jos ne määrittävät suuremman etäisyyden.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät kanavallista (ulkoilmaan) poistotapaa, et tarvitse hiilisuodatinta. Liesituuletin toimitetaan ilman sitä. Asenna hiilisuodatin vain, jos käytät kiertoilmatilaa.

Mitä teen, jos säätimet eivät toimi?

Katkaise virta vähintään 5 sekunniksi, kytke sitten uudelleen ja käynnistä liesituuletin. Jos ongelma jatkuu, ota yhteyttä tekniseen huoltoon.

Kuinka vaihdan LED-valon?

Liesituuletin käyttää LED-valoja. Vaihdon saa suorittaa vain pätevä teknikko. Ota yhteyttä Husqvarna-Electroluxin huoltoon avun saamiseksi.

Mikä on tehostusnopeus ja miten se toimii?

Paina D-painiketta aktivoidaksesi tehostusnopeuden. Se toimii maksimiteholla 5 minuuttia, jonka jälkeen se palautuu automaattisesti edelliselle nopeudelle (tai sammuu, jos liesituuletin oli pois päältä). Peruuta tehostusnopeus painamalla A tai B.

Mistä löydän varaosia tai käyttöohjeen?

Käy virallisella verkkosivustolla: www.husqvarna-electrolux.se. Voit ladata käyttöohjeen, rekisteröidä tuotteesi ja ostaa alkuperäisiä varaosia ja tarvikkeita.

KÄYTTÖOHJE QFT60211W Husqvarna-Electrolux

Kiitäme teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.husqvarna-electrolux.se/shop

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

1! TURVALLISUUSOHJEET

⚠️Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

⚠️ Varoitus! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä, ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

⚠️ Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata

kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

⚠️ Huomio! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

2. KÄYTTÖ

Tuuletinta käytetään ruoanlaitosta aiheutuneen savun ja höyryn poistamiseen. Laitteen mukana tulevasta asennusohjeesta käy ilmi käytetäänkö hankkimaanne mallia

imukupuversiona ulkoiseen poistoon vai suodatinversiona sisäiseen kiertoon

3. ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

⚠️ Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 43cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

4. HUOLTO

! Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

⚠️ Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

4.1 Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

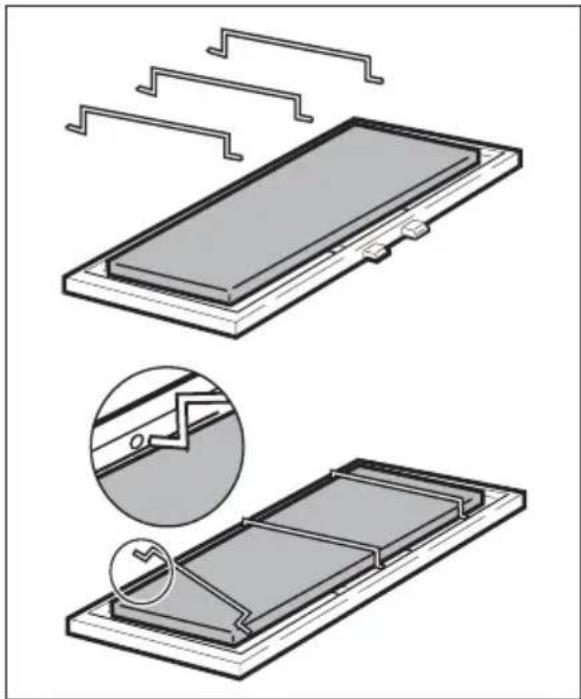

4.2 Hiilisuodatin - Pestävä aktiivihi- ilisuodatin - Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä EI voi pestä eikä käyttää uudestaan

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa. Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

Laitteen etuosassa olevat ohjaimet:

A OFF näppäin (näppäin sammutettu)-ON (näppäimen valo palaa)

Paina yksi tai kaksi kertaa halutun toiminnon käynnistämiseksi:

ON (näppäimen valo palaa): tuuletin käynnistää viimeksi valitun nopeuden.

OFF (näppäin sammutettu): kaikki toiminnot katkaistu, paitsi valaistus.

B Imunopeuden (imutehon) valitsin Paina näppäintä kerran tai useammin ja valitse sopivin imunopeus (teho) (1-2-3).
C Näyttö: näyttää valitun imunopeuden (1-2-3), ilmoittaa suodattimien kyllästyksestä (F).
D Intensiivisen nopeuden valitsin. Kun intensiivinen nopeus on valittu, se toimii noin 5 minuuttia, minkä jälkeen tuuletin palaa aiemmin valitulle nopeudelle (1-3) tai se jopa sammuu, jos aiemmin ei ole valittu mitään nopeutta. Ennen kuin 5 minuuttia on kulunut, intensiivinen nopeus sammutetaan painamalla näppäintä A tai näppäintä B.
E ON/OFF valonäppäin

Jos tuuletin tai näppäimet eivät toimi, on suositeltavaa katkaista virta vähintään 5 sekunnin ajaksi ja käynnistää se uudestaan.. Odota 15 sekuntia ja tarkista toimiiko tuuletin oikein.

Rasvasuodattimen ja aktiivihilisuodattimen ohjauslaite

Tämä tuuletinmalli on varustettu laitteella, joka ilmoittaa kun rasvasuodatin tai aktiivihiilisuodatin on puhdistettava (imulaitteisiin erikoistunut valmistaja myy laitteen aktiivihiilisuodattimella). Valmistaja myy tuulettimen ilman aktiivihiilisuodatinta, siksi kyllästyksen merkkivaloa ei ole aktivoitu. Jos tuuletinta halutaan käyttää hiilisuodattimella, aktivoi hiilisuodattimen kyllästyksen merkkivalo seuraavalla tavalla: Tuuletin on säädettävä "OFF" asentoon.

Paina yhtäaikaisesti näppäimiä B ja

D kolme sekuntia, LED F syttyy ja 1. nopeuden led alkaa vilkkua, 1 sekunnin kuluttua vilkkuu myös 2. nopeuden led ja järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP).

Hiilisuodattimen merkkivalo poistetaan painamalla yhtäaikaisesti näppäimiä

B ja D kolme sekuntia, LED F syttyy ja 1. nopeuden led (rasvasuodatin) ja 2. nopeuden led alkavat vilkkua, sekunnin kuluttua vilkkuu ainoastaan 1. nopeuden led, järjestelmä ilmoittaa tehdystä säädöstä äänimerkillä (-PIIP-)

Led (1) rasvasuodattimen merkkivalo

Nopeuden 1. vilkkuva led ilmoittaa käyttäjälle, että rasvasuodattimet on pestävä.

Lue huolellisesti rasvasuodattimien puhdistuksesta annetut huolto-ohjeet.

Led (2) aktiivihilisuodattimen kyllästyksen merkkivalo

Nopeuden 2. vilkkuva led ilmoittaa käyttäjälle, että hiilisuodatin on pestävä ja vaihdettava.

Lue huolellisesti hiilisuodattimen puhdistuksesta annetut huolto-ohjeet.

Kyllästyksen merkkivalon palautus

Kun suodattimet on huollettu, pidä näppäintä A alaspainettuna 3 sekuntia kunnes LED 1 tai 2 lakkaavat vilkkumasta.

6. VALAISTUS

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä. LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

⚠️ Huomio: Älä katso suoraan kohti LED valoa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
