Tuotetyyppi	Siirrettävä ilmastointilaite
Malli	EPH12MLIWE
Jäähdytysteho	12 000 BTU/h
Lämmitysteho	Ei sovellettavissa (vain jäähdytys)
Energiatehokkuussuhde (EER)	12.1
Jännite / Taajuus	115 V / 60 Hz
Tehonkulutus (jäähdytys)	1 150 W
Kylmäaine	R410A
Mitat (Leveys x Syvyys x Korkeus)	17.5 x 14.2 x 28.5 tuumaa
Paino	68 paunaa
Ilmavirta (Korkea/Keski/Matala)	450 / 380 / 310 CFM
Melutaso (Matala/Korkea)	48 / 54 dB(A)
Kosteudenpoistoteho	1.5 l/h
Suodatintyyppi	Pestävä esisuodatin
Ohjaustyyppi	Kaukosäädin ja kosketuspaneeli
Ajastin	24 tunnin ohjelmoitava ajastin
Unitila	Kyllä
Automaattinen uudelleenkäynnistys	Kyllä
Ikkunasarja mukana	Kyllä (poistoletku ja ikkunaliukukappale)
Tyhjennys	Jatkuva tai manuaalinen tyhjennys
Takuu	1 vuosi osat ja työ

Usein kysytyt kysymykset - EPH12MLIWE ELECTROLUX

Kuinka puhdistan Electrolux EPH12MLIWE:n ilmansuodattimen?

Sammuta ja irrota laite pistorasiasta. Poista suodatin vetämällä se ulos. Pese haalealla vedellä ja miedolla pesuaineella. Anna kuivua täysin ennen asennusta. Puhdista 2 viikon välein parhaan suorituskyvyn takaamiseksi.

Kuinka tyhjennän veden siirrettävästä ilmastointilaitteesta?

Laitteessa on jatkuva tyhjennysmahdollisuus (liitä letku) tai manuaalinen tyhjennys. Manuaaliseen tyhjennykseen irrota pohjan tyhjennystulppa ja kerää vesi tarjottimeen. Kosteissa olosuhteissa tarkista useammin.

Mitä virhekoodi E1 tarkoittaa Electrolux EPH12MLIWE:ssä?

Virhekoodi E1 tarkoittaa anturi- tai viestintävirhettä. Yritä nollata: irrota pistoke 5 minuutiksi, käynnistä sitten uudelleen. Jos ongelma jatkuu, ota yhteyttä asiakastukeen.

Voinko käyttää ilmastointilaitetta ilman poistoletkua?

Ei, poistoletku on johdettava ikkunasta tai ovesta ulos kuumailman poistamiseksi. Käyttö ilman sitä heikentää jäähdytystä ja voi vahingoittaa laitetta.

Kuinka asetan ajastimen Electrolux-siirrettävään ilmastointilaitteeseeni?

Paina Ajastin-painiketta, kunnes ajastinkuvake vilkkuu. Käytä + tai - -painikkeita asettaaksesi halutut tunnit (1-24). Paina Ajastin-painiketta uudelleen vahvistaaksesi. Laite sammuu asetetun ajan jälkeen.

Miksi kaukosäätimeni ei toimi?

Tarkista paristot ja vaihda tarvittaessa. Varmista, että laitteen kaukosäädinanturi ei ole peitetty. Yritä nollata kaukosäädin poistamalla paristot, painamalla mitä tahansa painiketta ja asettamalla paristot takaisin.

Mikä on Electrolux EPH12MLIWE:n energiankulutus?

Laite kuluttaa noin 1 150 wattia (1,15 kWh) tunnissa maksimijäähdytyksellä. Todellinen kulutus vaihtelee asetusten ja huoneolosuhteiden mukaan.

Kuinka äänekäs tämä ilmastointilaite on?

Melutasot vaihtelevat 48 dB:stä alhaisella nopeudella 54 dB:iin suurella nopeudella. Tämä on verrattavissa hiljaiseen keskusteluun tai kevyeen liikenteeseen.

Voinko vaihtaa kaukosäätimen?

Kyllä, voit tilata varaosakaukosäätimen Electroluxilta tai yhteensopivilta kolmannen osapuolen myyjiltä. Käytä mallinumeroa EPH12MLIWE löytääksesi oikean kaukosäätimen.

Kuinka asennan ikkunasarjan?

1) Mittaa ikkunasi leveys. 2) Säädä liukukappale sopivaksi. 3) Aseta liukukappale avoimeen ikkunaan ja sulje ikkuna sen päälle. 4) Kiinnitä poistoletku laitteeseen ja liukukappaleeseen. Varmista tiivis tiivistys.

KÄYTTÖOHJE EPH12MLIWE ELECTROLUX

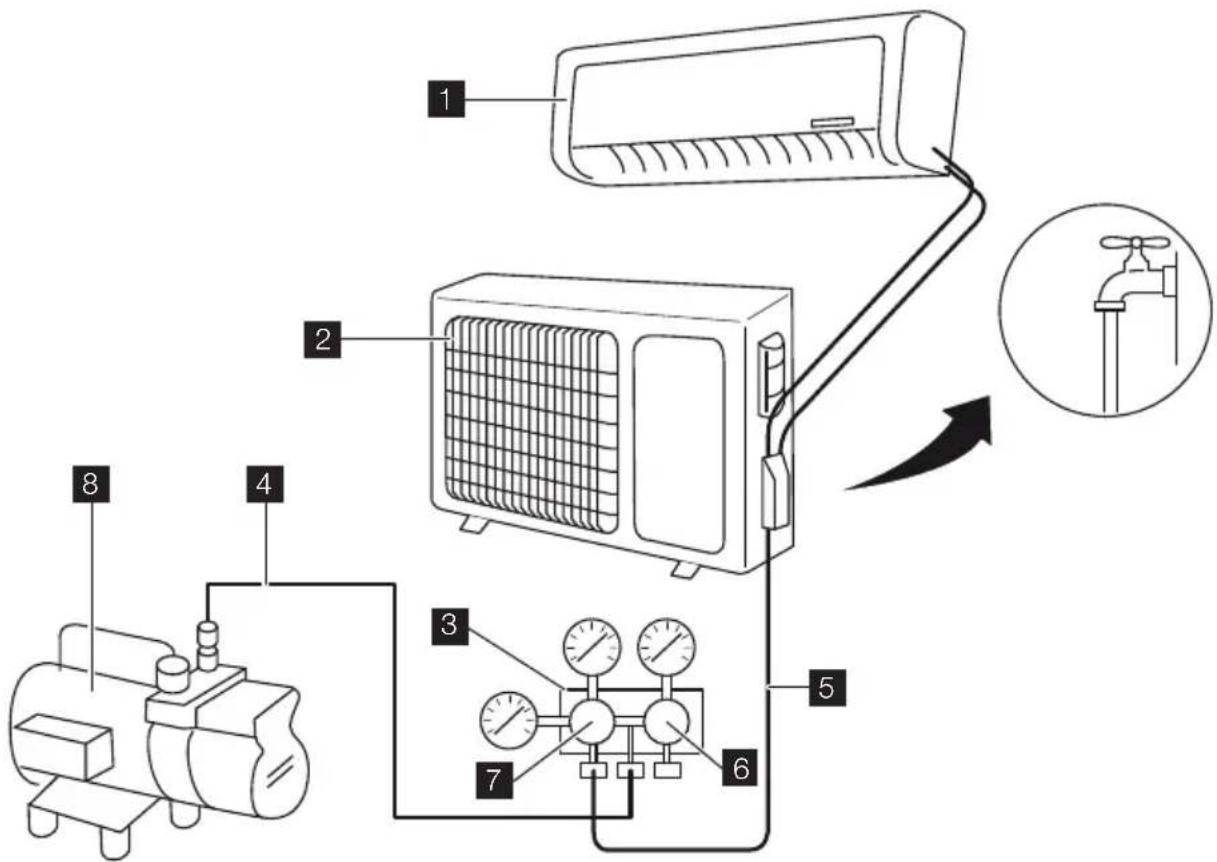

Brug af vakuumpumpen

Turvallisuusohjeet 93

Kuvaus....94

Kaukosäädin 94

Puhdistaminen ja kunnossapito.... 100

Vianmääritys 101

Käyttöä koskevia neuvoja.... 103

Asennus....104

Terveyssuodatin 113

Kiitämmte teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme, joka sisältää:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.electrolux.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.

Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

TURVALLISUUSOHJEET

• Lue ohjekirja huolellisesti ennen käyttöä.
• Säilytä ohjekirja tulevia käyttökertoja varten.
• Tämä laite ei ole tarkoitettu fyysisesti tai sensorisesti rajoitteisten tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Pikkulapsia on valvottava, etteivät he pääsisi laitteen lähelle.
• Jos poikkeavuuksia (esim. epämiellyttävää palaneen hajua) esiintyy, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun. Jos poikkeavuudet toistuvat, ilmastointilaite voi olla vaurioitunut tai se voi aiheuttaa jopa sähköisku- tai tulipalovaaran.
• Ennen puhdistus- tai huoltotoimenpiteitä katkaise virta laitteesta ja irrota laite pistorasiasta. Jos laite on liitetty sulakekoteloon, poista sulake.
• Älä vaurioita virtajohtoa tai signaalin hallintajohtoa. Jos virtajohto tai signaalin hallintajohto vaurioituu, anna pätevän sähköasentajan vaihtaa se.
• Älä käytä määrittämätöntä virtajohtoa sähköisku- ja tulipalovaaran välttämiseksi.
• Laite tulee asentaa paikallisia sähköturvallisuusmääräyksiä noudattaen. Virheellinen johdotus voi johtaa kaapelin, pistokkeen tai pistorasian ylikuumenemiseen tai syttymiseen. Älä kytke laitetta usein päälle ja pois päältä.

• Jos jännite on liian korkea, vastukset vaurioituvat helposti. Jos jännite on liian matala, kompressori tärisee voimakkaasti ja jähdytysjärjestelmä tai kompressori vaurioituvat. Sähköosat eivät toimi.

• Varmista, että laite on maadoitettu oikein sähköiskun välttämiseksi.

• Älä yritä korjata laitetta itse sähköiskuja tulipalovaaran välttämiseksi. Vie laite valtuutetun huoltopalvelun korjattavaksi.
• Pidä syttyvät materiaalit vähintään 1 m:n päässä laitteesta tulipalo- tai räjähdysvaaran välttämiseksi.
• Asenna ulkoyksikkö hyvin henkilövahinkojen välttämiseksi.
• Älä seiso ulkoyksikön päällä. Älä aseta painavia esineitä ulkoyksikön päälle.
• Älä tuki ilmanotto- tai ilmanpoistoaukkoja.
• Älä roiskuta vettä laitteeseen sähköiskun välttämiseksi.
• Älä käytä laitetta märillä käsillä sähköiskuvaaran välttämiseksi.
• Älä aseta käsiä tai esineitä ilmanotto-tai ilmanpoistoaukosta sisään.
• Älä altista eläimiä tai kasveja suoraan ilmavirtaukselle.
• Älä altista itseäsi suoraan kylmälle ilmalle pitkään.
• Älä käytä laitetta mihinkään muuhun tarkoitukseen, kuten ruokien säilyttämiseen tai vaatteiden kuivaamiseen.
• Valitse sopivin lämpötila energian säästämiseksi.
• Älä pidä ikkunoita ja ovia auki pitkään käytön aikana.
• Voit muuttaa ilmavirtauksen suuntaa säätämällä vaaka- ja pystysuoraa ilmavirtauksen suuntaa kaukosäätimellä.
• Älä hävitä tätä laitetta tavallisen sekajätteen mukana. Hävitä kyseiset jätteet viemällä ne erilliskeräykseen.
• Älä käytä tulipalon tai hiustenkuivaajalla kuivaa suodatinta muodostumisen estämiseksi tai tulipalon vaaran.
• Pidä lämpö järkevä materiaali vähintään 1 metri kaukana ilmavirta ehkäistävissä vahingollista.

KUVAUS

1 Sisäyksikkö
2 Ilmantuloaukko (sisäyksikkö)
3 Ilmanpoistoaukko (sisäyksikkö)
4 Ulkoyksikkö
5 Ilmantuloaukko (ulkoyksikkö)
6 Ilmanpoistoaukko (ulkoyksikkö)
7 Virtajohto
8 Kaukosäädin
9 Etupaneeli
10 Suodatin
11 Vaakasuuntainen säleikkö
12 Seinäputki
13 Kiinnitysteippi
14 Liitosputki
15 Tyhjennysletku
16 Tyhjennysaukon liitin

KAUKOSÄÄTÖ

Kaukosäädintä voidaan käyttää eri tiloissa. Jotkin kaukosäätimen toiminnoista eivät välttämättä ole käytettävissä mallista riippuen.

HUOMIO

• Älä pudota tai heitä kaukosäädintä.
• Älä kaada nesteitä kaukosäätimen päälle.
• Älä altista kaukosäädintä suoralle auringonvalolle.
• Älä aseta kaukosäädintä erittäin kuumiin paikkoihin.

HUOMAA

- Varmista, ettei kaukosäätimen signaalin lähettimen ja laitteen signaalin vastaanottimen välissä ole esteitä.

Painikkeiden kuvaus

Nro Painike Selitys

17 ON/OFF Kytke laite päälle painiketta painamalla. Kytke laite pois päältä painamalla painiketta uudelleen.

18 MODE Aseta toimintatila painiketta painamalla: AUTO, COOL, DRY, FAN ja HEAT. Oletusasetus: AUTO.HEAT

Lämpötila ei näy AUTO-tilassa. HEAT-tilan lähtöarvo on 28 °C (82 °F). Muissa tiloissa lähtöarvo on 25 °C (77 °F).

19 FAN Aseta puhallusnopeus painiketta painamalla: AUTO, LOW, MEDIUM LOW, MEDIUM, MEDIUM HIGH ja HIGH. Oletusasetus: AUTO. DRY-tilassa voidaan asettaa vain LOW-asetus.

20 UP ^ Nosta lämpötilaa painiketta painamalla. Pidä painiketta alhaalla kahden sekunnin ajan selausnopeuden kiihdyttämiseksi. Vapauta painike asettaaksesi lämpötilan ja komennon lähettämiseksi °C/°F -signaalin näyttämiseksi jatkuvasti.

Lämpötilaväli: 16-30 °C (61-86 °F).

21 DOWN v Laske lämpötilaa painiketta painamalla. Pidä painiketta alhaalla kahden sekunnin ajan selausnopeuden kiihdyttämiseksi. Vapauta painike asettaaksesi lämpötilan ja komennon lähettämiseksi °C/°F -signaalin näyttämiseksi jatkuvasti.

Lämpötilaväli; 16-30 °C (61-86 °F).

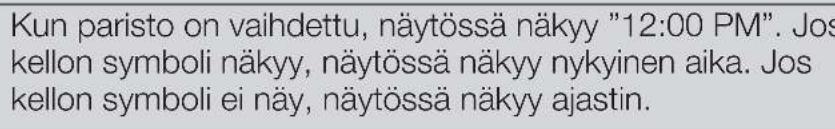

22 KELLO Aseta kello painiketta painamalla. Jos kellon symboli " [IMAGE]" vilkkuu, aseta aika painiketta UP tai DOWN painamalla. Pidä painiketta alhaalla kahden sekunnin ajan selausnopeuden kiihdyttämiseksi. Aseta kello painamalla uudelleen CLOCK-painiketta. Kellon symboli lakkaa vilkkumasta.

23 LIGHT Kytke sisäyksikön näyttö päälle tai pois päältä painiketta painamalla. os LIGHT-toiminto on päällä. nävtössä näkwv

24 TURBO Paina COOL- tai HEAT-tilassa painiketta turbotoiminnon kytkemiseksi päälle tai pois päältä. Jos turbotoiminto on päällä, näytössä näkyy Turbo-symboli" [IMAGE]. Oletusasetus: OFF.

25 X-FAN Paina COOL- tai DRY-tilassa painiketta X-FAN-toiminnon kytkemiseksi päälle tai pois päältä. Jos X-FAN-toiminto on päällä, näytössä näkyy X-FAN-symboli " [IMAGE]. Oletusasetus: OFF.

26 ION-FILTER Ota terveyssuodatin käyttöön tai kytke se pois käytöstä painiketta painamalla. Jos ION-FILTER-toiminto on päällä, näytössä näkyy ION-FILTER -symboli" [IMAGE].

27 TIMER ON Aseta laitteen päälle kytkeytymisen ajastin painiketta painamalla. Jos TIMER ON -symboli "ON" vilkkuu, aseta aika painiketta UP tai DOWN painamalla. Pidä painiketta alhaalla kahden sekunnin ajan selausnopeuden kiihdyttämiseksi. Aseta ajastin painiketta painamalla. Oletusasetus: 8:00 AM (12-tunnin tila). Peruuta ajastintoiminto painamalla uudelleen painiketta.

28 TIMER OFF Aseta laitteen pois päältä kytkeytymisen ajastin painiketta painamalla. Jos TIMER OFF -symboli "OFF" vilkkuu, aseta aika painiketta UP tai DOWN painamalla. Pidä painiketta alhaalla kahden sekunnin ajan selausnopeuden kiihdyttämiseksi. Aseta ajastin painiketta painamalla. Oletusasetus: 17:00 AM (12-tunnin tila). Peruuta ajastintoiminto painamalla uudelleen painiketta.

29 SWING-V Ota pystysuora kääntötoiminto käyttöön tai kytke se pois käytöstä painiketta painamalla. Jos SWING-V-toiminto on päällä, näytössä näkyy SWING-V-symboli " [IMAGE].

30 SWING-H Ota vaakasuora kääntötoiminto käyttöön tai kytke se pois käytöstä painiketta painamalla. Jos SWING-H-toiminto on päällä, näytössä näkyy SWING-H-symboli " [IMAGE].

31 I FEEL Ota I FEEL-toiminto käyttöön tai kytke se pois käytöstä painiketta painamalla. Jos I FEEL -toiminto on päällä, näytössä näkyy I FEEL -symboli "(RS)".

32 QUIET Ota QUIET-toiminto käyttöön tai kytke se pois käytöstä painiketta painamalla. Jos QUIET-toiminto on käytössä, sisäpuhallin toimii erittäin alhaisella nopeudella, jotta äänitaso sisällä on alhainen, näytössä näkyy QUIET-symboli ””.

33 SLEEP Valitse (SLEEP 1, SLEEP 2, SLEEP 3 tai SLEEP CANCEL) painiketta painamalla. Oletusasetus: SLEEP CANCEL.No symbol → (1 → (2 → (3))SLEEP CANCEL SLEEP 1 SLEEP 2 SLEEP 3

SLEEP 1 COOL- ja DRY-tilassa:

Unitila 1 käyttötunnin jälkeen: Lämpötila nousee 1 °C.

Unitila 2 käyttötunnin jälkeen: Lämpötila nousee 2 °C.

Tämän aikajakson kuluttua laite jatkaa uuden lämpötilan käyttämistä.

HEAT-tilassa:

Unitila 1 käyttötunnin jälkeen: Lämpötila laskee 1 °C.

Unitila 2 käyttötunnin jälkeen: Lämpötila laskee 2 °C.

Tämän aikajakson kuluttua laite jatkaa uuden lämpötilan käyttämistä.

SLEEP 2 COOL-tilassa:

Jos asetat lämpötilan 16-23 °C, lämpötila nousee 1 °C joka tunti. 3 °C jälkeen lämpötila ylläpidetään. 7 tunnin jälkeen lämpötila laskee 1 °C. Tämän jälkeen laite jatkaa uuden lämpötilan käyttämistä.

Jos asetat lämpötilan 24-27 °C, lämpötila nousee 1 °C joka tunti. 2 °C jälkeen lämpötila ylläpidetään. 7 tunnin jälkeen lämpötila laskee 1 °C. Tämän jälkeen laite jatkaa uuden lämpötilan käyttämistä.

Jos asetat lämpötilan 28-29 °C, lämpötila nousee 1 °C joka tunti. 1 °C jälkeen lämpötila ylläpidetään. 7 tunnin jälkeen lämpötila laskee 1 °C. Tämän jälkeen laite jatkaa uuden lämpötilan käyttämistä.

Jos asetat lämpötilan 30 °C, lämpötila laskee 1 °C seitsemän tunnin välein. Tämän aikajakson kuluttua laite jatkaa uuden lämpötilan käyttämistä.

HEAT-tilassa:

Jos asetat lämpötilan 16 °C, laite toimii kyseisellä lämpötilalla.

Jos asetat lämpötilan 17-20 °C, lämpötila laskee 1 °C joka tunti. 1 °C jälkeen lämpötila ylläpidetään.

Jos asetat lämpötilan 21-27 °C, lämpötila laskee 1 °C joka tunti. 2 °C jälkeen lämpötila ylläpidetään.

Jos asetat lämpötilan 28-30 °C, lämpötila laskee 1 °C joka tunti. 3 °C jälkeen lämpötila ylläpidetään.

SLEEP 3 Käyttäjän määrittämä käyttötila. Kaukosäätimen aika on "1 tunti". Käyttölämpötila vilkkuu 1 tunnin kuluttua.

Aseta haluamasi lämpötila painikkeilla UP ja DOWN. Vahvista painamalla TURBO-painiketta.

Arvo "1 tunti" nousee arvoon "2 tuntia", "3 tuntia" tai "8 tuntia". Vastaava lämpötila vilkkuu kussakin vaiheessa.

Toista yllä mainitut (2-3) toimenpiteet "2 tunnin", "3 tunnin" ja "8 tunnin" välein.

Sleep 3: Lämpötila-asetuksen näyttäminen: Valitse SLEEP 3 lämpötilaa muuttamatta. Vahvista painamalla TURBO-painiketta.

Huomautus: Yllä oleva asetus tai pyyntötoiminto päättyy, jos mitään painiketta ei paineta 10 sekuntiin. Asetus- tai pyyntötoiminto päättyy myös, jos ON/OFF-painiketta, MODE-painiketta tai SLEEP-painiketta painetaan.

Yleinen toiminta

1 Irrota laite sähköverkosta.
2 Käynnistä laite painamalla ON/OFF-painiketta.
3 Aseta toimintatila painamalla MOD-painiketta.
4 Aseta lämpötila painamalla UP- ja DOWN-painikkeita. (Huomio: Aseta lämpötila AUTO-tilassa.)
5 Aseta puhaltimen nopeus painiketta FAN painamalla.
6 Aseta kääntö painamalla SWING-H- ja SWING-V-painikkeita.

Valinnainen toimenpide

1 Ota unitila käyttöön tai kytke se pois käytöstä SLEEP-painiketta painamalla.
2 Ota ajastin käyttöön tai kytke se pois käytöstä TIMER ON ja TIMER OFF -painikkeita painamalla.
3 Kytke sisäyksikön näyttö päälle tai pois päältä painamalla LIGHT-painiketta.
4 Ota Turbo-toiminto käyttöön tai poista se käytöstä painamalla TURBO-painiketta.

Erikoistoiminnot

AUTO-tila

Lämpötila ei näy. Laite asettaa toimintatilan automaattisesti.

Kaukosäätimen lukitseminen/avaaminen Paina samanaikaisesti SWING-V ja ION-FILTER -painiketta kaukosäätimen lukitsemiseksi tai lukituksen avaamiseksi. Jos kaukosäädin on lukittu, näkyviin tulee LOCK-symboli. Paina mitä tahansa painiketta, jotta LOCK-symboli vilkkuisi 3 kertaa ja kaukosäätimen lukitus avautuisi. Jos kaukosäädin on avattu, näkyviin ei tule LOCK-symbolia.

Celsius (°C) \~ Fahrenheit (°F)

Jos laite on kytketty pois päältä, paina samanaikaisesti SWING-H ja ION-FILTER -painiketta asetuksen Celsius (°C) tai Fahrenheit (°F) valitsemiseksi.

Energiansäästötoiminto

Paina COOL-tilassa samanaikaisesti ION-FILTER ja CLOCK -painiketta energiansäästötoiminnon ottamiseksi käyttöön tai poistamiseksi käytöstä. Näytössä näkyy "SE".

8 °C lämmitystoiminto

Paina HEAT-tilassa samanaikaisesti ION-FILTER ja CLOCK -painiketta 8 °C lämmitystoiminnon ottamiseksi käyttöön tai poistamiseksi käytöstä. Näytössä näkyy

"8 °C" ("46 °F"). Laite alkaa lämmittämään, kun lämpötila laskee alle 8 °C. Puhaltimen nopeus säätyy automaattisesti ei sitä voida muuttaa.

Paristojen vaihtaminen

Kaukosäädin toimii kahdella 1,5 V AAA-paristolla.

1 Avaa paristokotelon kansi.
2 Poista vanhat paristot.
3 Aseta uudet paristot paikoilleen. Varmista, että paristojen positiivinen (+) ja negatiivinen (-) merkintä vastaavat paristokotelon positiivista (+) ja negatiivista (-) merkintää.

4 Sulje paristokotelon kansi.

HUOMIO

• Käytä aina saman tyyppisiä uusia paristoja. Älä käytä vanhoja paristoja tai eri paristotyyppejä.
• Poista paristot, kun kaukosäädintä ei tulla käyttämään pitkään aikaan.

HUOMAA

• Käytä kaukosäädintä sen lähetys- ja vastaanottovälillä.
• Käytä kaukosäädintä vähintään 1 m:n päässä TV:stä tai stereokaiuttimista.
• Suuntaa kaukosäädin pääyksikön vastaanottimeen pääyksikön

vastaanottoherkkyyden parantamiseksi

• Jos kaukosäädin välittää signaalin, välityksen symboli vilkkuu 1 sekunnin ajan. Äänimerkki kuuluu, jos pääyksikkö vastaanottaa signaalin.
• Jos kaukosäädin ei toimi normaalisti, poista paristot ja aseta ne takaisin 30 sekunnin päästä. Jos kaukosäädin ei vieläkään toimi normaalisti, vaihda paristot.

Toimintaohjeet hätätilassa

Jos kaukosäädintä ei voida käyttää, käytä pääyksikön AUTO/STOP-painiketta. Laite toimii AUTO-tilassa. Lämpötilaa tai puhaltimen nopeutta ei voida muuttaa.

1 Kytke laite päälle AUTO/STOP-painiketta painamalla. Laite asettaa toimintatilan automaattisesti.
2 Kytke laite pois päältä painamalla uudelleen AUTO/STOP-painiketta.

Tila Malli Lämpötila-asetus	Puhaltimen nopeus
AUTO Vain jäähdytys 25 °C (COOL, FAN) AUTO
AUTO Lämpöpumppu 25 °C (COOL, FAN) AUTO
AUTO Lämpöpumppu 20 °C (HEAT) AUTO

PUHDISTUS JA KUNNOSSAPITO

VAROITUS

• Ennen puhdistusta ja kunnossapitoa laite on irrotettava pistorasiasta.
• Älä upota laitetta veteen tai muuhun nesteeseen. Jos laite upotetaan veteen tai muuhun nesteeseen, älä poista laitetta käsillä. Irrota laite välittömästi sähköverkosta. Jos laite upotetaan veteen tai muuhun nesteeseen, älä käytä laitetta uudelleen.
• Älä roiskuta vettä laitteeseen sähköiskun välttämiseksi.

HUOMIO

- Älä käytä voimakkaita nesteitä (esim. ohennusainetta tai bensiiniä) laitteen puhdistamiseen. Puhdista laite pehmeällä, kuivalla tai hiukan veteen tai puhdistusaineeseen kostutetulla liinalla.

Etupaneelin puhdistaminen

1 Irrota etupaneeli.
2 Puhdista etupaneeli hiukan veteen kostutetulla liinalla.
3 Asenna etupaneeli.

Ilmansuodattimen puhdistaminen

Ilmansuodattimet tulee puhdistaa 3 kuukauden välein.

- Älä kosketa sisäyksikön siipeen henkilövahinkojen välttämiseksi.

HUOMIO

- Älä käytä yli 45 °C vettä ilmansuodattimen puhdistamiseen epämuodostumisten tai värimuutoksien estämiseksi.

1 Avaa etupaneeli.
2 Irrota ilmansuodatin.
3 Poista pöly ilmansuodattimesta imurilla.
4 Jos ilmansuodatin on likainen, puhdista ilmansuodatin lämpimällä vedellä ja miedolla pesuaineella. Anna ilmansuodattimen kuivua luonnollisesti viileässä ja pimeässä paikassa.
5 Asenna ilmansuodatin.
6 Sulje etupaneeli.

Tarkistukset ennen käyttöä

• Varmista, ettei mikään tuki tulo- tai poistoilma-aukkoja.
• Varmista, ettei ulkoyksikön asennustelineessä ole vaurioita. Jos asennusteline on vaurioitunut, ota yhteyttä pätevään teknikkoon.
• Varmista, että paristot on asennettu kaukosäätmeen.

Kunnossapito käytön jälkeen

• Irrota laite sähköverkosta.
• Puhdista suodattimet sekä sisä- ja ulkoyksikön ulkokuoret.
• Poista ulkoyksikön mahdolliset esteet.

HUOMIO

- Laitteessa ei ole käyttäjän huollettavissa olevia osia. Älä yritä korjata laitetta itse sähköisku- ja tulipalovaaran välttämiseksi. Vie

laite valtuutetun huoltopalvelun korjattavaksi. Seuraavien tarkistuksien avulla voit säästää aikaa ja rahaa ennen kuin otat yhteyttä valtuutettuun huoltopalveluun.

Ongelma Korjaustoimenpide
Laite ei toimi lainkaan. Laite ei toimi, jos se kytketään päällevälittömästi pois päältä kytkemisen jälkeen. Kun laite on sammutettu, odota noin 3 minuuttia ennen sen kytkemistä päälle uudelleen.
Laitteesta pääsee hajua. Sisäyksiköstä voi päästä hiukan hajualaitteeseen päässeiden huoneen hajujenvuoksi (kalusteet, tupakan haju, jne.). Joshajut jatkuvat, ota yhteyttä valtuutettuunhuoltopalveluun.
Veden virtausäänet. Veden virtausäänet johtuvat laitteen sisällävirtaavasta jäähdytysaineesta.
Kosteuden muodostuminenCOOL-tilassa.	Jäähdytyksen aikana sisäyksiköstä voi päästäkosteutta, korkean huoneen lämpötila- ja kosteustason vuoksi. Huuru poistuu, joshuoneen lämpötila ja kosteus laskevat.
Rätisevää ääntä. Rätisevä ääni johtuu kitkasta, jota syntyyetupaneelin tai muiden osien laajentumisesta ja/tai supistumisesta lämpötilamuutoksien vuoksi.
Laitetta ei voida käynnistää. Onko laite kytketty sähköverkkoon?
	Onko pistoke kunnolla pistorasiassa?
	Onko ylivirtasuoja lauennut?
	Onko jännite suurempi tai pienempi?(ammattilaisten testaama)
	Käytetäänkö ajastinta oikeaoppisesti?
Jäähdytys-/lämmitysteho onheikko.	Onko lämpötila asetettu oikein?
	Onko ilmanotto- tai ilmanpoistoaukko tukossa?
	Onko ilmansuodatin likainen?
	Onko ikkuna tai luukku auki?
	Onko asetettu alhainen puhaltimen nopeus?
	Onko huoneessa lämpölähteitä?
Kaukosäädin ei toimi. Onko laitteen lähellä magneetti- tai sähköhäiriötä? Jos näin on, poista ja asenna paristot uudelleen paikoilleen.
	Onko kaukosäädin sen lähetys- ja vastaanottovälillä ja onko sen toiminta esteetöntä? Vaihda tarvittaessa paristot.
	Onko kaukosäädin vaurioitunut?
Sisäyksikön vesivuoto. Huoneen kosteustaso on suuri.
	Lauhdevesi virtaa yli.
	Tyhjennysletku on löysällä.
Ulkoyksikön vesivuoto. Veden kondensoitumista muodostuu COOL-tilassa putkien ja liitäntöjen ympärille.
	HEAT-tilassa vettä vuotaa lämmönvaihtimesta.
	Sulatusvesi vuotaa ulos sulatustilassa.
Sisäyksiköstä pääsee poikkeavaa ääntä.	Ääntä pääsee, kun puhallin tai kompressorin rele kytkeytyy päälle tai pois päältä.
	Jos sulatustila käynnistetään tai pysäytetään, kuulet jäähdytysnesteen virtausääniä vastakkaiseen suuntaan.
Sisäyksikkö ei puhalla ilmaa. Kun sisätilan lämmönvaihtimen lämpötila on alhainen HEAT-tilassa, ilmavirtaus pysäytetään 2 minuutin kuluessa kylmän ilman estämiseksi.
	Kun ulkotilan lämpötila on alhainen tai kosteustaso suuri HEAT-tilassa, ulkotilan lämmönvaihtimeen muodostuu huurretta. Laite sulaa automaattisesti ja sisäyksikön ilman puhallus loppuu 3-12 minuutin ajaksi.
	DRY-tilassa sisätilan puhallin lopettaa ilman puhaltamisen 3-12 minuutiksi, jotta lauhdevettä ei muodostuisi.
	Sulatustilassa voi muodostua vettä tai höyryä.
Ilmanpoistoaukon kosteus. Jos laitetta käytetään pitkään kosteustason ollessa suuri, ilmanpoistoaukon säleikköön muodostuu kosteutta.
Käytön aikana kuuluu voimakasta ääntä.	Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.
Sisäyksikössä on vesivuoto. Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.
Voimakasta hajua esiintyy käytön aikana.	Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.
Ilmakytkin tai suojakytkin katkaisee virransyötön usein.	Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.
Laitteeseen on roiskunut vettä tai muuta nestettä.	Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.
Virtajohto ja pistoke ovat ylikuumentuneet.	Lopeta käyttö välittömästi, irrota laite sähköverkosta ja ota yhteyttä valtuutettuun huoltopalveluun.

	KorjaustoimenpideVirhekoodi
C5: Liittimen hyppyjohtimen toimintahäiriö.	Tarkista, onko liittimen hyppyjohdin liitetty oikein. Vaihda tarvittaessa vanha piirilevy uuteen.
F1: Sisätilan ympäristölämpötila-anturin toimintahäiriö.	Tarkista, onko sisätilan lämpötila-anturi liitetty oikein.
F2: Haihduttimen lämpötila-anturin toimintahäiriö.	Tarkista, onko haihduttimen lämpötila-anturi liitetty oikein.
H1: Sulatus	Se on normaalia.Yksikkö on sulatus tilassa ja lämmitys aloittavat jälkeen 1-10min.
E3: Matalapaine varoitus	Ilmastointilaitetta on menettänyt kylmäainetta. Ota yhteyttä asentajaan tarkistaa mahdollisten vuotojen varalta.

KÄYTTÖÄ KOSKEVAT NEUVOT

Jäähdyttäminen

llmastointilaitteet imevät lämpöä sisätilasta ja välittävät lämmön ulkoyksikköön huoneen lämpötilan laskemiseksi. Jäähdytysteho nousee tai laskee ulkolämpötilan mukaan.

Pakkassuoja

Jos laite on COOL-tilassa ja ympäristölämpötila on alhainen, sisäyksikön lämmönvaihtimeen muodostuu huurretta. Jos lämmönvaihtimen lämpötila laskee alle nolla-arvon, kompressori pysähtyy laitteen suojaamiseksi.

Lämmittäminen

llmastointilaitteet imevät lämpöä ulkotilasta ja välittävät lämmön sisäyksikköön huoneen lämpötilan nostamiseksi. Lämmitysteho nousee tai laskee ulkolämpötilan mukaan.

Sulattaminen

- Jos ulkolämpötila on alhainen ja kosteustaso suuri, ulkoyksikköön

muodostuu huurretta pitkäaikaisen käytön aikana. Lämmitysteho laskee. Laite voi lakata toimimasta sulattamisen aikana.

• Sulatuksen aikana sisä- ja ulkoyksikön tuulettimen moottorit eivät toimi.
• Sisäyksikön merkkivalo vilkkuu ja ulkoyksiköstä voi päästä höyryä sulatuksen aikana. Tämä on normaali toimenpide ulkoyksikön lämmönvaihtimen jään poistamiseksi.
• Sulatuksen jälkeen lämmitys jatkaa toimintaa automaattisesti.

Lämmitystoiminto

Sisäyksikön puhallin ei toimi HEAT-tilassa, jotta kylmää ilmaa ei pääsisi ulos, jos sisäyksikön lämmönvaihdin ei saavuta tiettyä lämpötilaa seuraavissa tilanteissa:

• lämmityksen käynnistyminen
• sulatuksen päättyessä
• alhaisilla lämpötiloilla lämmittäessä.

Kevyt puhallus

Sisäyksikkö voi puhaltaa kevyesti ja vaakasuora säleikkö kiertää tiettyyn asentoon jossakin seuraavista tilanteista:

- HEAT-tilassa kompressori ei käynnisty laitteen päälle kytkemisen jälkeen.

- HEAT-tilassa lämpötila saavuttaa asetusarvon ja kompressori on pysähtynyt 1 minuutin ajaksi.

Käyttölämpötila-alue

Ainoastaan jähdyttävien laitteiden käyttölämpötilaväli on -15-(+48) °C. Lämpöpumpun käyttölämpötilaväli on -20-(+24) °C.

Sisäpuoli (°C) Ulkopuoli (°C)

Maks. jäähdytys 32 48

Min. jäähdytys 21 -15

Maks. lämmitys 27 24

Min. lämmitys 20 -20

Energiansäästöön liittyviä vinkkejä

• Älä jäähdytä tai lämmitä liikaa. Säästät energiaa, kun asetat lämpötilan keskisuureen asetukseen.
• Peitä ikkunat säleiköllä tai verholla. Jäähdytys on tehokkaampaa, kun ulkoilman auringonvalo ja ilmavirtaus estetään.

- Puhdista ilmansuodattimet kahden viikon välein. Tukkiutuneet ilmansuodattimet johtavat alhaiseen tehoon ja energiahukkaan.

Suhteellista kosteutta koskeva vinkki

- Jos laitetta käytetään alueella, jonka suhteellinen kosteus on yli 80 % pitkään, lauhdevettä voi valua sisäyksiköstä.

ASENNUS

Asennusohjeet

• Mikäli ohjeita ei noudateta, seurauksena voivat olla henkilövahingot ja/tai omaisuusvahingot.
• Mikäli ohjeita ei noudateta, laitteen suorituskyky voi olla heikko.
• Jätä laitteen asennus valtuutetun huoltopalvelun vastuulle.

• Varmista, että laite asennetaan paikallisten ja maakohtaisten määräyksien mukaisesti.

• Varmista, että laite asennetaan tämän ohjekirjan ohjeiden mukaisesti.

• Ota yhteyttä valtuutettuun huoltopalveluun, jos jo asennetun laitteen siirtäminen on tarpeen.
• Katkaise virta ennen laitteen käyttämistä.
• Anna valtuutetun huoltopalvelun tai pätevän asiantuntijan korjata virtajohto, kun laitteessa on Y-liitäntä.

• Pistorasiaan on päästävä helposti asennuksen jälkeen.

• Säilytä riittävä väli liitosjohdon ja jäähdytysputken välissä, koska järjestelmän käyttölämpötila on korkea.

• Sisä- ja ulkoyksikön välisiä liitosputkia ei toimiteta laitteen mukana.
• Ulkoyksikkö saa virtaa sisäyksiköstä.

Asennuspaikka

• Älä asenna laitetta alueelle, jossa on:
• voimakkaita lämpölähteitä
• höyryä tai syttyviä kaasuja
• öljyhiukkasten kontaminaatiota
• suuren taajuuden sähkömagneettisia laitteita (esim. hitsauslaitteisto tai lääkinnälliset laitteet)
• korkea suolapitoisuus (esim. rannikoilla)
• rikkiä sisältäviä kaasuja (esim. kuumavesilähteet)
• huono ilman laatu.

Sisäyksikkö

• Säilytä tässä asiakirjassa määritetyt asennuksen vähimmäisvälimatkat. Älä tuki ilmanotto- tai ilmanpoistoaukkoja.
• Älä käytä laitetta erittäin kosteissa paikoissa.
• Asenna sisäyksikkö lasten ulottumattomiin.
• Seinän on oltava riittävän vahva laitteen painon ja tärinän tukemiseen.
• Jätä riittävästi tilaa puhdistus- ja huoltotoimenpiteitä varten.
• Ilmansuodattimeen pääsy on varmistettava.
• Varmista, että laitteen ja muiden sähkölaitteiden välissä on vähintään 1 m tilaa.
• Asenna sisäyksikkö paikkaan, jossa lauhdevesi voidaan helposti tyhjentää.
• Varmista asennuksen aikana, ettei laite altistu suoralle auringonvalolle.

Ulkoyksikkö

• Säilytä tässä asiakirjassa määritetyt asennuksen vähimmäisvälimatkat.
• Älä tuki ilmanotto- tai ilmanpoistoaukkoja.
• Asenna ulkoyksikkö lasten ulottumattomiin.
• Asenna ulkoyksikkö paikkaan, jossa on riittävän hyvä tuuletus.
• Asenna ulkoyksikkö paikkaan, jossa laitteen äänet ja ilmavirtaus eivät häiritse naapureita tai eläimiä.
• Asenna ulkoyksikkö kuivaan paikkaan.
• Asenna ulkoyksikkö paikkaan, jossa se on suojassa suoralta auringonvalolta tai voimakkaalta tuulelta.
• Asenna laite paikkaan, joka kestää laitteen painon ja tärinän.
• Sisä- ja ulkoyksikön korkeusero saa olla enintään 5 m.
• Liitosputkien pituuden on oltava alle 10 m.
• Jätä riittävästi tilaa puhdistus- ja huoltotoimenpiteitä varten.
• Ulkoyksikkö saa virtaa sisäyksiköstä.

Sähkölaitteiden varotoimenpiteet

• Käytä erillistä päävirtapiiriä.
  • Laite on maadoitettava oikeaoppisesti.
• Asenna vikavirtasuojakytkin henkilövahinkojen välttämiseksi mahdollisen virran vuotaessa.
• Käytä moninapaista katkaisinta, jonka koskettimien väli on vähintään 3 mm kaikissa johdotuksen navoissa. Pistokkeella varustetuissa malleissa tulee varmistaa pistokkeeseen pääsy.
• Asennuksen on oltava paikallisten sähköturvallisuutta koskevien määräyksien ja vastaavien paikallisten määräyksien mukainen.
• Laite on asennettava kansallisten kytkentämääräysten mukaisesti.

• Älä kohdista virtajohtoon voimaa.

• Laitteen ja lämpölähteiden välimatkan on oltava vähintään 1,5 m.

• Ilmakytkimen käyttö. Ilmakytkimessä on oltava toimintoja magneetin ja

lämmön pysäyttämiseen oikosulkutai ylikuormitusvaaran välttämiseksi.

Sopiva kapasiteetti on annettu seuraavassa taulukossa.

Ilmastointilaite (Btu) Ilmakytkimen tilavuus

09-12K 16 A

HUOMAA

• Varmista, että virtajohto, neutraali johto ja maadoitusjohto on liitetty hyvin pistorasiaan.
• Puutteelliset tai virheelliset sähköliitännät voivat aiheuttaa sähköisku- ja tulipalovaaran.

Maadoitusvaatimukset

• Laite on tyypin I sähkölaite. Varmista, että laite on maadoitettu oikein.
• Keltavihreä johto on maadoitusjohto, jota ei voida käyttää muihin

tarkoituksiin. Virheellinen maadoitus voi aiheuttaa sähköiskun.

• Maadoituksen vastuksen on oltava paikallisten määräyksien mukainen.
• Virransyöttöjärjestelmässä on oltava luotettava maadoitusliitin. Älä liitä maadoitusjohtoa vesiputkiin, kaasuputkiin, kontaminaatioputkiin tai muihin vaarallisiin paikkoihin.
• Sulakkeiden on oltava sulakekotelon kanteen tai piirilevyyn merkittyjen mallitietojen ja tehoarvojen mukaiset.

Asennuskaavio

Laitteen oikeaoppisen asennuksen mitat sisältävät vähimmäisvälit lähellä oleviin osiin.

* Maksimaalisen ilmavirtauksen suositeltu välimatka on 15 cm. HUOMAUTUS: Suosittelemme asentaa sisäyksikön klo korkeus on 230cm.

Sisäyksikkö

Asennuslevyn asentaminen

1 Asenna asennuslevy vaakasuoraan.
2 Kiinnitä asennuslevy seinään ruuveilla. Varmista, että asennuslevy kestää noin 60 kg:n painon. Painon tulee jakautua tasaisesti kuhunkin ruuviin.

Porausaukko

1 Taivuta seinässä olevaa putken aukkoa (∅ 55 mm) hiukan alaspäin ulkotilaan päin.
2 Aseta putken aukon laippa reikään, jotta liitosputki ja johdotus ei vaurioituisi.

Tyhjennysletkun asentaminen

1 Liitä tyhjennysletku sisäyksikön poistoputkeen. Sido liitos kumihihnalla.
2 Aseta tyhjennysletku eristysputkeen.
3 Kääri eristysputki kumihihnaan, jotta eristysputki ei pääsisi liikkumaan. Taivuta tyhjennysletkua hiukan alaspäin lauhdeveden poistamiseksi tasaisesti.

HUOMAA

- Eristysputki tulee liittää luotettavasti laippaan poistoputken ulkopuolella. Tyhjennysletkua on taitettava hiukan alaspäin sitä vääntämättä, pullistamatta tai vaihtelematta. Älä aseta tyhjennysletkun poistopäätä veteen, jotta tyhjennysletku ei jäätyisi.

Sisäyksikön sähkökaavio:

Nro Väri

1 Sininen (neutraali)

2 Musta

3 Ruskea

4 Keltainen (maa)

HUOMIO

- Tarkista johdotus ja varmista, ettei oikosulkuja ole. Virheellinen johdotus voi aiheuttaa toimintahäiriöitä.

1 Avaa etupaneeli.
2 Poista johdotuksen suojus.
3 Kiinnitä virtajohto liitinalustaan (kuvan mukaisesti).
4 Ohjaa virtajohto reiän läpi sisäyksikön takaosassa.
5 Asenna johdon kiinnitin ja johdotuksen suoja.
6 Sulje etupaneeli.

HUOMAA

• Ainoastaan pätevä sähköasentaja saa liittää sisä- ja ulkoyksikön välisen sähköjohdon.
• Kiristä kytkentäkotelon ruuvit tiukasti.
• Vedä johtoa hiukan ruuvien kirstämisen jälkeen varmistaaksesi sen kireyden.
• Varmista, että sähköliitännät on maadoitettu oikein sähköiskun välttämiseksi.

- Varmista, että johtojen liitännät ovat tiukat ja että suojakannet on asennettu oikein sähköiskun välttämiseksi.

Sisäyksikön asennus

Putket voivat tulla ulos oikealta, oikealta takaosasta, vasemmalta tai vasemmalta takaosasta.

1 Kun putket ja johdot reititetään sisäyksikön vasemmalta tai oikealta puolelta, leikkaa tarvittaessa pois rungon päät.
2 Poista putket rungon kotelosta.
3 Kääri putket, virtajohdot ja tyhjennysletku teipillä.
4 Vie putket, virtajohdot ja tyhjennysletku putken aukon läpi.
5 Ripusta sisäyksikön asennusaukot hyvin asennuslevyn yläkoukkuihin.
6 Asennuspaikan on oltava vähintään 230 cm lattiapinnan yläpuolella.

Liitosputken asentaminen

1 Kohdista putken kaarevan osan keskikohta vastaavaan venttiiliin.
2 Ruuvaa kiinnitysmutteri käsin ja kirstä mutteri ruuviavaimella ja momenttiavaimella. Katso seuraavaa taulukkoa.

Kuusiomutterin halkaisija (mm)	Kiristysmomentti (Nm)
∅ 6 15-20
∅ 9,52 30-40
∅ 12 45-55
∅ 16 60-65
∅ 19 70-75

HUOMAA

- Liitä ensin liitosputki sisäyksikköön ja sen jälkeen ulkoyksikköön Käsittele putkien taitoskohtaa varoen. Varo vahingoittamasta liitosputkea.

Kiristä liitosmutteri tiukasti vuotojen estämiseksi.

• Sisä- ja ulkoyksikön välisiä liitosputkia ei toimiteta laitteen mukana.
• Jos liitosputki on yli 7,5 m pitkä, lisää yksikköön enemmän jäähdytysainetta. Lisää 20 g/m tuotetta R410A malleihin, joiden kapasiteetti on alle 6500 W. Lisää 50 g/m muihin malleihin.

Ulkoyksikkö

Sähköjohdot

Nro Väri
1	Keltainen (maa)
2	Sininen (neutraali)
3	Musta
4	Ruskea

HUOMIO

- Tarkista johdotus ja varmista, ettei oikosulkuja ole. Virheellinen johdotus voi aiheuttaa toimintahäiriöitä.

1 Irrota kahva (x2) ulkoyksikön oikeanpuoleisesta levystä.
2 Poista virtajohdon liitäntä.
3 Liitä virtajohto liitinalustaan.
4 Lukitse johdon asento johdon kiinnittimillä.
5 Tarkista liitäntöjen virheettömyys.
6 Asenna kahva takaisin.

HUOMAA

- Tarkista liitännän ja lukitusasentojen välinen välys.

HUOMIO

- Avaa pakatun venttiilin vartta, kunnes se osuu pysäytttimeen. Älä yritä avata sitä enempää. Sulje pakatun venttiilin varsi erityisellä välineellä. Sulje pakatun venttiilin suoja ruuviavaimella.

HUOMAA

Ulkoyksikössä on kaksi ulostuloaukkoa, yksi alaosassa ja toinen yläosassa.

Ainoastaan alaosan ulostuloaukossa on latausportti. Alaosan ulostuloaukko on esitetty alla.

1 Sisäyksikkö
2 Ulkoyksikkö
3 Jäähdytysaine
4 Kaasu
5 Pakattu venttiili
6 Puolilitos

1 Venttiilin runko
2 Venttiilin varsi
3 Latausportti
4 Pysäytin
5 Liitosmutteri
6 Suoja

Tyhjöpumpun käyttäminen.

1 Kiristä liitosmutterit liitännöissä A, B, C ja D.

2 Liitä tyhjiöletku latausportin ja putkiston väliin.

3 Liitä toinen latausletku putkiston ja tyhjöpumpun väliin.

4 Avaa putken venttiilin Lo-kahva kokonaan.

5 Käytä tyhjöpumppua ilman poistamiseksi.

6 Löysää hiukan Lo-venttiilin kiinnitysmutteria kaasuputken puolella.

7 Tarkista, vuotaako järjestelmään ilmaa (tyhjöpumpun äänet muuttuvat

ja mittari osoittaa 0 miinukseen sijaan).

8 Kiristä kiinnitysmutteri.

9 Poista 15 minuutin ajan tai sitä kauemmin ja tarkista, että mittari osoittaa -7,6 x 10 ^5 μmHg (-1 x 10 ^5 Pa) (-0,7 bar).

10 Sulje putken venttiilin Lo-kahva kokonaan ja sammuta tyhjöpumppu.

11 Käännä pakatun venttiilin vartta B noin 45° vastapäivään 6\~7 sekunnin ajan kaasun ulostulemisen jälkeen, kiristä kiinnitysmutteri tämän jälkeen uudelleen.

12 Varmista, että painemittarin lukema on hiukan ilmanpainetta suurempi. Näin tarkistat, virtaako jäähdytysaine oikein putkien läpi.

13 Poista tyhjöletku.

14 Aseta latausportin suoja takaisin.

15 Avaa pakatun venttiilin varret B ja A kokonaan.

16 Kiristä pakattujen venttiilien suojus.

Ulkoyksikön lauhdeveden poistaminen (vain lämpöpumpulla varustettu laite) Lauhdevesi ja sulatusvesi tulee poistaa lämmityksen aikana tyhjennysletkun kautta.

1 Asenna ulkoyksikön tyhjennysletkun liitin aluslaatan ∅ 25 mm:n reikään.
2 Liitä tyhjennysletku liittimeen niin, että ulkoyksikön vesi voidaan poistaa. Liitä reikään, jonka halkaisija on 25.

Tarkista asennuksen jälkeen

Tarkistettavat osat Mahdollinen toimintahäiriö
Onko laite kiinnitetty hyvin? Laite voi pudota, täristä tai päästää ääntä.
Oletko suorittanut jäähdytysaineen vuototestin?	Riittämätön jäähdytys tai lämmitys.
Onko lämpöeristys riittävä? Kondensaatio.
Onko vedenpoisto riittävä? Vesivuoto.
Onko jännite arvokilven nimellisjännitteen mukainen?	Sähkövika tai laitteen vaurio.
Onko sähköjohdot tai putkiliitäntä asennettu oikein ja tiukasti?	Sähkövika tai osien vauriot.
Onko laite maadoitettu hyvin? Sähkövuoto.
Onko virtajohto määrityksien mukainen?	Sähkövika tai osien vauriot.
Onko ilmanotto- tai ilmanpoistoaukko tukossa?	Riittämätön jäähdytys tai lämmitys.
Ovatko liitosputkien pituus ja jäähdytysaineen tilavuus määrityksien mukaiset?	Virheellinen jäähdytysaineen tilavuus.
Ovatko liitosputkien pituus ja jäähdytysaineen tilavuus määrityksien mukaiset?	Virheellinen jäähdytysaineen tilavuus.

Toiminnallinen testi

Ennen toiminnallista testiä

• Älä kytke laitetta verkkovirtaan ennen kuin asennus on suoritettu loppuun.
• Sähköjohdot on liitettävä oikein ja varmasti.
• Liitosputkien sulkuventtiilit tulee avata. Katso osio "Imuroiminen ja vuototesti".
  • Laite on puhdistettava huolellisesti.

Toiminnallisen testin suorittaminen

1 Kytke laite verkkovirtaan.
2 Kytke laite päälle ON/OFF-painiketta painamalla.
3 Aseta käyttötila MODE-painiketta painamalla ja tarkista, onko toiminta odotuksien mukaista.

TERVEYSSUODATIN

1 Avaa etupaneeli.
2 Irrota ilmansuodatin (A).
3 Liitä terveyssuodatin (B) ilmansuodattimeen (A).
4 Asenna ilmansuodatin (A).
5 Sulje etupaneeli.

Puhdistus ja kunnossapito

1 Irrota terveyssuodatin.
2 Poista pöly terveyssuodattimesta imurilla.
3 Jos terveyssuodatin on likainen, puhdista terveyssuodatin lämpimällä vedellä ja miedolla pesuaineella. Anna terveyssuodattimen kuivua luonnollisesti viileässä ja pimeässä paikassa.
4 Asenna terveyssuodatin.

Huoltoväli

Terveyssuodattimen huoltoväli on noin yksi vuosi normaaleissa käyttöolosuhteissa. Terveyssuodatin tulee vaihtaa, kun sen pinta tummuu (vihreä).

CE
