Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri sähkökäynnistyksellä
Merkki	Husqvarna
Malli	LC48VE
Leikkuuleveys	480 mm
Leikkuukorkeus	25–70 mm (5 asentoa)
Moottori	Briggs & Stratton, 190 cm³, 2900 rpm
Polttoainetyyppi	Lyijytön bensiini (säiliö 1,2 L)
Moottoriöljy	SAE 30 (kapasiteetti 0,6 L)
Käynnistys	Sähkökäynnistys (akku mukana) ja käsikäynnistin
Vetotapa	Takaveto (5,4 km/h)
Paino	43 kg (säiliöt tyhjinä)
Leikkuujärjestelmä	3 in 1 (silppuri, keräys, takapoisto)
Melutaso	Äänenpaine 81 dB(A), taattu ääniteho 96 dB(A)
Tärinä	Vasen kahva 6,0 m/s², oikea 5,0 m/s²
Turvallisuus	Moottorijarru (pysähtyy 3 sekunnissa), suojakotelo, takasuojus
Säännöllinen huolto	Ilmansuodattimen puhdistus, sytytystulppa (välys 0,5 mm), öljynvaihto vuosittain
Varaosat	Terä, sytytystulppa, ilmansuodatin, käyttöhihna saatavana jälleenmyyjältä
Mukana tulevat lisävarusteet	Ruohonkeräyssäiliö, silppuamissulkija, kaavin

Usein kysytyt kysymykset - LC48VE HUSQVARNA

Kuinka käynnistää LC48VE-ruohonleikkuri?

Varmista, että sytytyskaapeli on kytketty ja akku on ladattu. Taita moottorijarrun vipu ohjaustankoa vasten, aseta sytytysavain ja käännä sitä. Voit myös käyttää käsikäynnistintä vetämällä kahvasta, kun moottori on saavuttanut vastuksen.

Mitä moottoriöljyä käyttää?

Käytä korkealaatuista nelitahtista SAE 30 -öljyä, mieluiten Husqvarnaa. Säiliön tilavuus on 0,6 litraa. Älä koskaan käytä kaksitahtiöljyä.

Kuinka säätää leikkuukorkeus?

Pysäytä moottori. Käytä leikkuukorkeuden säädintä oikealla puolella: työnnä vipua oikealle ja sitten eteenpäin laskeaksesi, tai taaksepäin nostaaksesi. 5 asentoa, 25–70 mm.

Kuinka puhdistaa leikkuukotelo?

Liitä puutarhaletku kotelossa olevaan liitäntään. Anna veden virrata samalla kun raaputat ruohoa mukana tulevalla kaapimella. Suorita tämä toimenpide jokaisen käytön jälkeen.

Kuinka vaihtaa terä?

Irrota sytytystulpan kaapeli. Käytä paksuja käsineitä. Poista teräpultti, aluslevy ja Belleville-jousi. Asenna uusi terä suuntaamalla terät pyörimissuuntaan. Kiristä pultti 45–60 Nm:iin.

Ruohonleikkuri ei käynnisty, mitä tehdä?

Tarkista, että sytytystulppa on puhdas ja kytketty oikein, säiliössä on bensiiniä ja öljytaso on riittävä. Tarkista myös akun lataus sähkökäynnistystä varten.

Mitä bensiinityyppiä käyttää?

Käytä vähintään 77-oktaanista lyijytöntä bensiiniä. Älä täytä kokonaan: jätä noin 35 mm korkkia vaille laajenemisvaraa. Pidä kone 3 metrin päässä täyttöpisteestä ennen käynnistystä.

Kuinka vaihtaa moottoriöljy?

Tyhjennä polttoainesäiliö käyttämällä moottoria kuivaksi. Irrota sytytystulppa. Poista terä ja suojakotelo. Kierrä öljyn tyhjennystulppa irti koneen alta. Asenna tulppa takaisin, täytä uudella öljyllä ja tarkista taso mittatikulla.

Mitkä ovat tärkeitä turvavarusteita?

Moottorijarru pysäyttää moottorin 3 sekunnissa, jos vapautat vivun. Leikkuukotelo suojaa teriltä. Älä koskaan käytä, jos äänenvaimennin on viallinen. Käytä aina umpinaisia kenkiä ja pitkiä housuja.

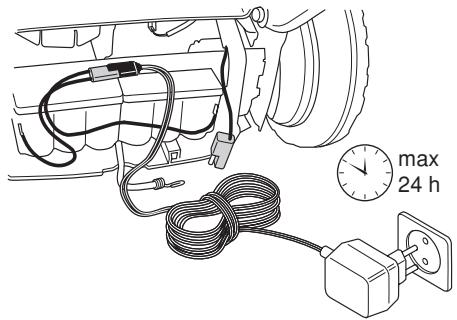

Kuinka huoltaa sähkökäynnistyksen akkua?

Lataa akku ennen ensimmäistä käyttöä ja tarvittaessa jokaisen käytön jälkeen. Avaa akun kansi, irrota kaapelit, kytke laturi enintään 24 tunniksi. Säilytä akkua kuivassa ja kohtuullisen lämpöisessä paikassa.

KÄYTTÖOHJE LC48VE HUSQVARNA

Brugsanvisning Käyttöohje Manuel d'utilisation

LC 48 LC 48V LB 48 LB 48V LC48VE

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Älä käytä konetta koskaan, jos lähettyvillä on ihmisiä, erityisesti lapsia, tai kotieläimiä.

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.

Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.

Räjähdysvaara

Älä koskaan tankkaa moottorin käydessä.

Erittäin kuuma ulkopinta.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifointivaatimuksia.

Käytä aina suojakäsineitä.

Puhdistettava säännöllisesti.

Silmämääräinen tarkastus.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Tarkastus ja/tai huolto on tehtävä moottori sammutettuna, vapauta moottorijarrusanka.

1 Husqvarna Model PNC ML Serial Number 2 Type Engine RPM 6 Weight Prod. year 7 8 CE

1 Valmistaja
2 Malli
3 Tuotenumero
4 Versionnumero
5 Sarjanumero
6 Tyyppi
7 Moottoritiedot
8 Paino

Toimenpiteet ennen uuden ruohonleikkurin käyttöä.

• Lue käyttöohje huolellisesti.

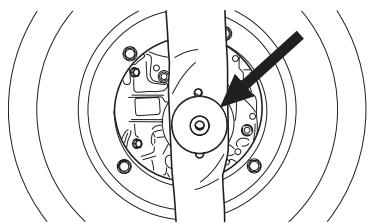

- Tarkasta terälaitteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.
- Tankkaa ja lisää öljyä moottoriin. Katso ohjeet otsikon Polttoaineenkäsittely alta.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/ tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen laite, joka voi aiheuttaa vakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, että luet tämän käyttöohjeen ja ymmärrät sen sisällön.

VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

Sisältö

MERKKIEN SELITYKSET

Merkkien selitykset 56

Toimenpiteet ennen uuden ruohonleikkurin käyttöä. .... 57

SISÄLTÖ

Sisältö 58

KONEEN OSAT

Ruohonleikkurin osat? 59

Ruohonleikkurin osat? 60

TURVAOHJEET

Henkilökohtainen suojaus 61

Koneen turvalaitteet 61

Yleiset turvaohjeet 62

Yleiset työohjeet 63

ASENNUS

Ohjaimen asennus 65

Terän irrotus ja asennus 65

POLTTOAINEEN KÄSITTELY

Polttoaine 67

KÄYNNISTYS JA PYSÄYTYS

Käynnistys ja pysäytys 68

KUNNOSSAPITO

Kunnossapito 69

Ilmansuodatin 69

Sytytystulppa 69

Äänenvaimennin 69

Terä 69

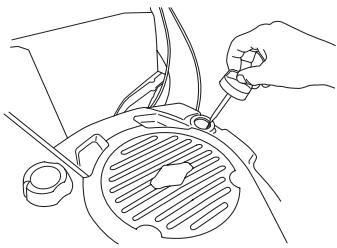

Öljynvaihto 70

Veto ja vaihdelaatikko 70

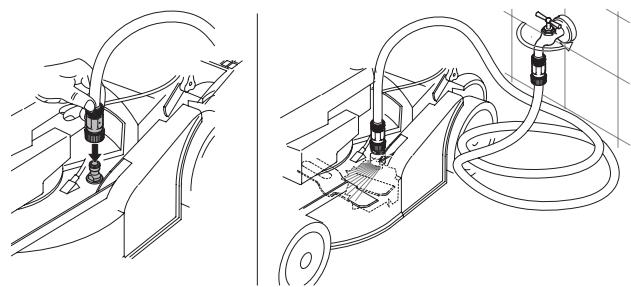

Leikkuukannen puhdistaminen 71

Kytkentävaijerin säätäminen 71

Päivittäiset toimenpiteet 71

Viikoittaiset toimenpiteet 71

Kuukausittaiset toimenpiteet 71

TEKNISET TIEDOT

Tekniset tiedot 72

EY-vaatimustenmukaisuusvakuutus 73

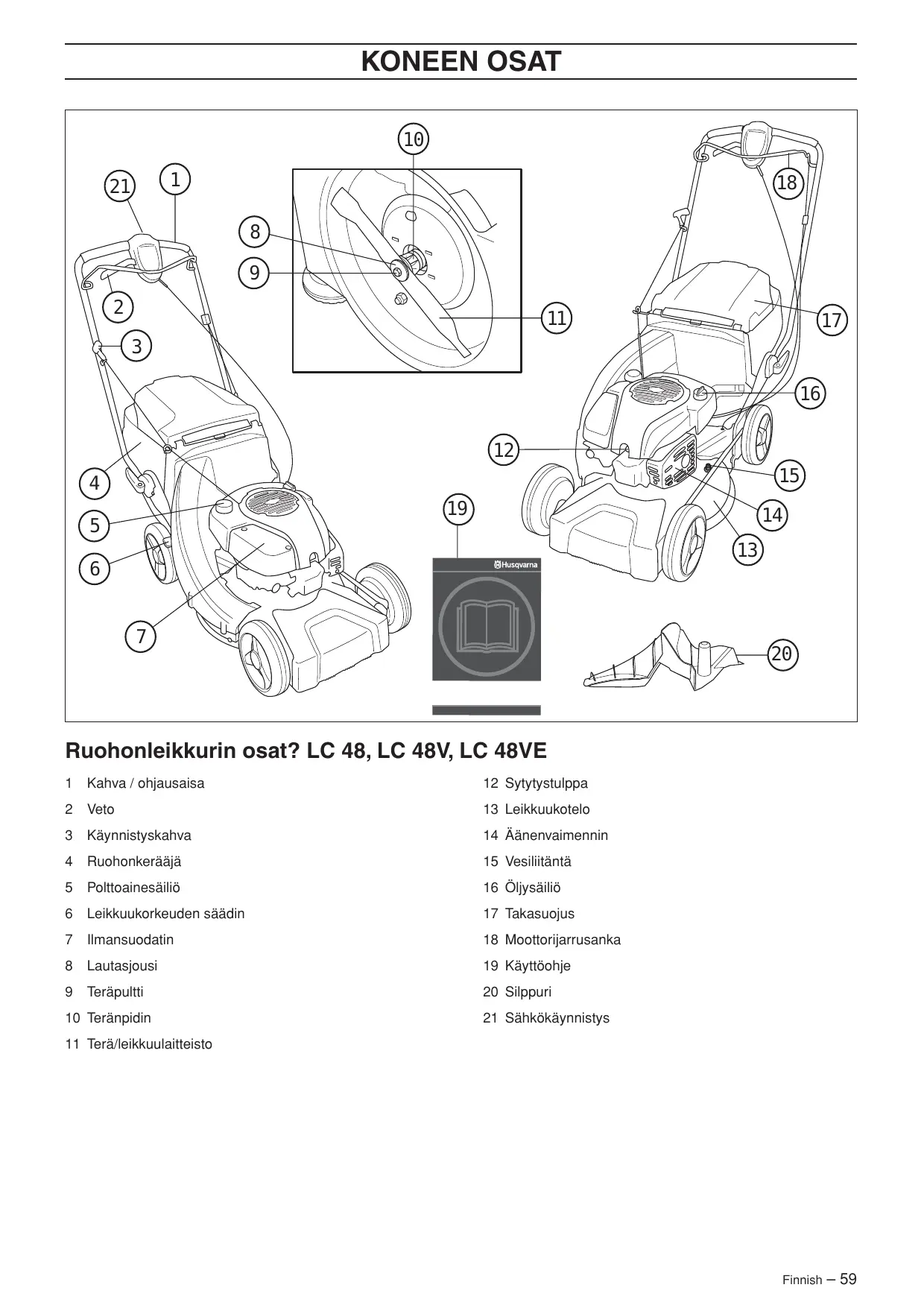

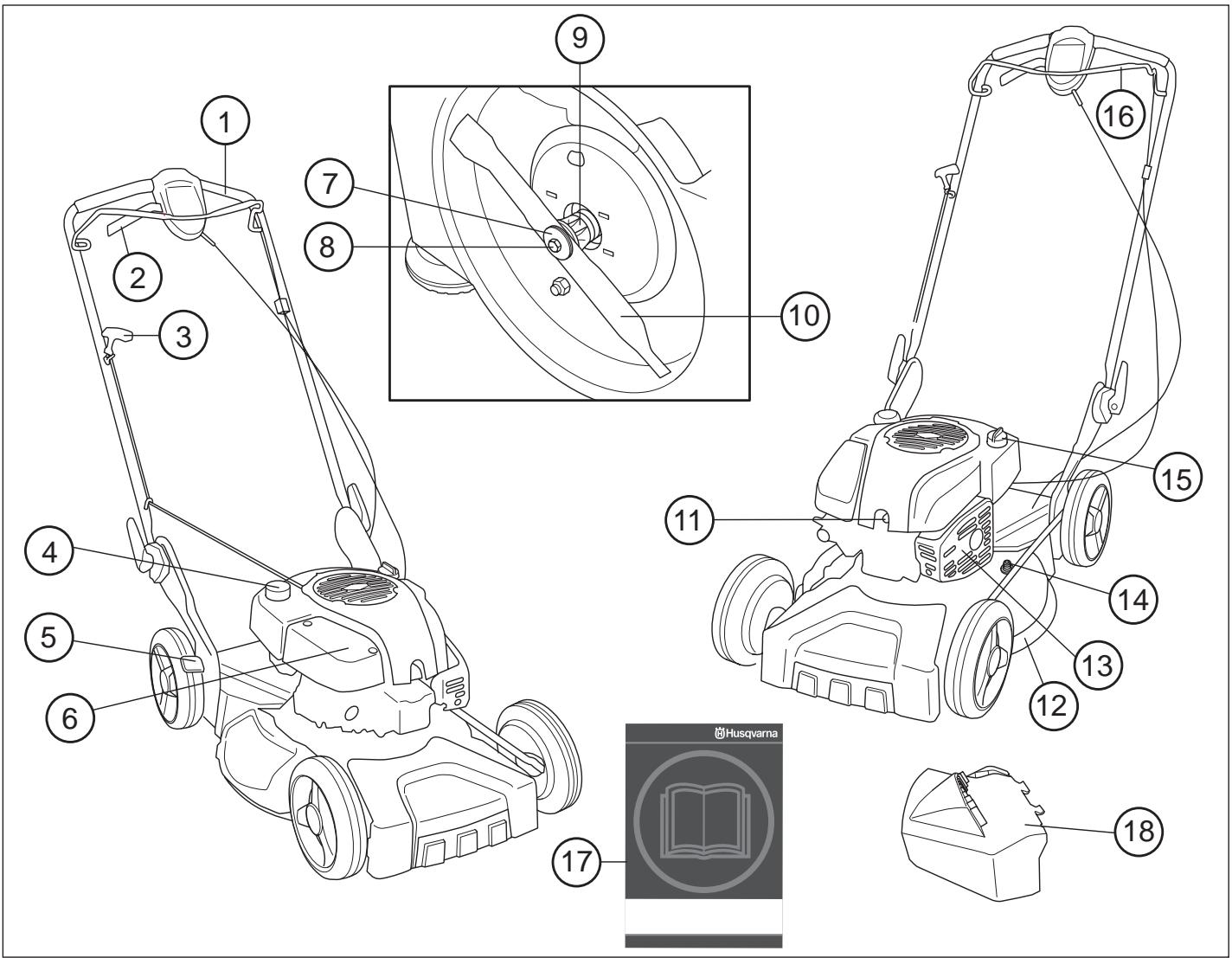

1 Kahva / ohjausaisa
2 Veto
3 Käynnistyskahva
4 Ruohonkerääjä
5 Polttoainesäiliö
6 Leikkuukorkeuden säädin
7 Ilmansuodatin
8 Lautasjousi
9 Teräpultti
10 Teränpidin
11 Terä/leikkuulaitteisto

12 Sytytystulppa
13 Leikkuukotelo
14 Äänenvaimennin
15 Vesiliitäntä
16 Öljysäiliö
17 Takasuojus
18 Moottorijarrusanka
19 Käyttöohje
20 Silppuri
21 Sähkökäynnistys

Ruohonleikkurin osat? LB 48, LB 48V

1 Kahva / ohjausaisa
2 Kytkinvipu
3 Käynnistyskahva
4 Polttoainesäiliö
5 Leikkuukorkeuden säädin
6 Ilmansuodatin
7 Lautasjousi
8 Teräpultti
9 Teränpidin

10 Terä/leikkuulaitteisto
11 Sytytystulppa
12 Leikkuukotelo
13 Äänenvaimennin
14 Vesiliitäntä
15 Öljysäiliö
16 Moottorijarrusanka
17 Käyttöohje
18 Sivuviskuri

Henkilökohtainen suojaus

VAROITUS! Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia.

- Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

- Käytä aina lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin.

- Käytä luistamattomia ja tukevia saappaita tai kenkiä.

Vaatteiden pitää olla ihonmyötäisiä, mutta ne eivät saa vaikeuttaa liikkumista.

Koneen turvalaitteet

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Noudata tässä osassa lueteltuja tarkastus-, kunnossapito- ja huolto-ohjeita.

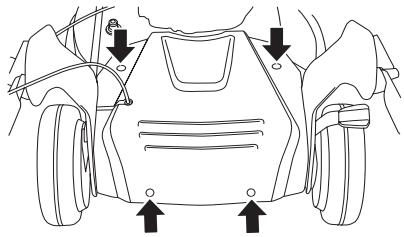

Leikkuukotelo ja suojakotelo

Suojakotelo on suunniteltu pienentämään puristumisvammojen vaaraa sekä pysäyttämään rikkoutuneen käyttöhihnan. Tarkasta, että suojakotelo on ehjä ja hyvin kiinnitetty.

Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä. Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyviä vaurioita, esim. halkeamia materiaalissa.

Moottorijarrusanka

Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.

- Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton.

Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

Anna täyskaasu ja päästä sitten jarrusanka. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa.

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Alueilla, joissa on lämmin ja kuiva ilmasto, voi tulipalovaara olla ilmeinen. Näillä alueilla voidaan laeilla ja vaatimuksilla säätää, että äänenvaimentimessa on mm. oltava hyväksytty kipinänsammutusverkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita.

VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen!

• Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.
• Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä.

Terälaite

Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu. Katso myös otsikon Kunnossapito alla olevat ohjeet.

Tarkasta terälaite. Älä koskaan käytä tylsää, lohjennutta tai vaurioitunutta laitetta.

Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.

Terän ja teränpitimen vaihdon yhteydessä aluslevy ja lautasjousi on aina vaihdettava.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Yleiset turvaohjeet

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Ainoa laitteet, joiden käyttölähteenä moottoriyksikköä saatte käyttää, ovat luvussa Tekniset tiedot suosittelemamme terät.
• Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista

VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

• Koneen kaikenlaisessa käsittelyssä on käytettävä henkilökohtaisia suojaimia. Katso ohjeet otsikon Henkilökohtainen suojaus alta.
• Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.
• Älä koskaan käytä muita kuin tässä käyttöohjeessa suositeltuja lisävarusteita. Katso otsikoiden Terälaite ja Tekniset tiedot alla annetut ohjeet.

VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

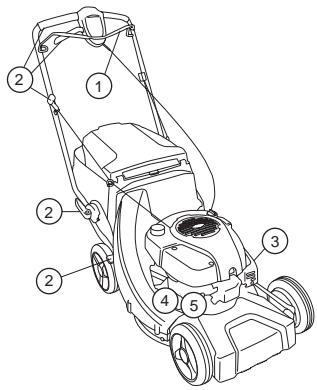

- Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso otsikon Kunnossapito alla annetut ohjeet. Aina ennen käyttöä:

1 Tarkasta, että moottorijarru toimii oikein ja on vahingoittumaton. Katso ohjeet otsikon Jarrutehon tarkastus alta.
2 Tarkasta, että kaikki kahvat ja säätimet ovat vahingoittumattomia ja puhtaita öljystä.
3 Tarkasta, että äänenvaimennin on kiinni ja että se on ehjä.
4 Tarkasta, että ruohonleikkurin kaikki osat on kiristetty ja ne eivät ole vahingoittuneet tai poissa.
5 Tarkasta, että terä on kunnossa ja ettei siinä ole halkeamia. Vaihda terä tarvittaessa.

Käynnistys

VAROITUS! Moottorin pakokaasujen pitkäaikainen sisäänhengittäminen voi olla terveydelle vaarallista.

• Älä koskaan käynnistä ruohonleikkuria ilman, että terä ja kaikki kotelot ovat oikein asennetut.
• Älä koskaan käynnistä konetta sisätiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämiseen liittyvä vaara.
• Varmista, että työskentelyalue on riittävästi valaistu, jotta työympäristö on turvallinen.
• Tarkkaile ympäristöä ja varmista, ettei terälaite pääse osumaan ihmisiin tai eläimiin. Käyttäjä vastaa vaaratilanteista tai riskeistä, joille ihmiset ja omaisuus saattavat joutua alttiiksi.

- Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

- Älä koskaan kiedo käynnistysnarua kätesi ympärille.

Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet.

Polttoaineturvallisuus

(Tankkaus/Säilytys)

VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja. Noudata varovaisuutta polttoainetta ja moottoriöljyä käsitellessäsi. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

• Älä koskaan tankkaa konetta moottorin käydessä.
• Huolehdi hyvästä ilmanvaihdosta tankkauksen ja öljyntäytön yhteydessä.
• Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.

- Älä koskaan käynnistä konetta:

1 Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.
2 Jos päällesi tai vaatteillesi on roiskunut polttoainetta tai moottoriöljyä. Vaihda vaatteet.
3 Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Pitkäaikaisen säilytyksen ja kuljetuksen ajaksi polttoaineja moottoriöljysäiliöt tulee tyhjentää. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen polttoaineen ja moottoriöljyn voi toimittaa.
• Säilytä ruohonleikkuri ja polttoaine niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin kipinöiden tai avotulen kanssa. Esimerkiksi sähkökoneet, sähkömoottorit, sähkökytkimet/virtakatkaisimet, lämpökattilat tai vastaavat.
• Polttoaine on säilytettävä siihen erityisesti tarkoitetuissa ja hyväksytyissä astioissa.

Yleiset työohjeet

VAROITUS! Tässä luvussa käsitellään ruohonleikkurin käytön perustavanlaatuisia turvallisuusmääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä. Kun joudut tilanteeseen, jossa käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi, huoltokorjaamosi tai kokeneen ruohonleikkurinkäyttäjän puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän!

Yleiset turvamääräykset

• Tarkkaile ympäristöä:
- Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.
- Estääksesi edellä mainittuja joutumasta leikkuulaitteiston kanssa kosketuksiin.

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.
• Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
• Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne.

Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä.

Noudata yllä mainittuja kohtia, mutta älä koskaan käytä ruohonleikkuria ilman mahdollisuutta avun pyytämiseen onnettomuustapauksessa.

Perusleikkaustekniikka

VAROITUS! Huolehdi, etteivät kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä.

Yleistä

• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.
• Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.
• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa.
• Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.
• Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

- Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.

Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.

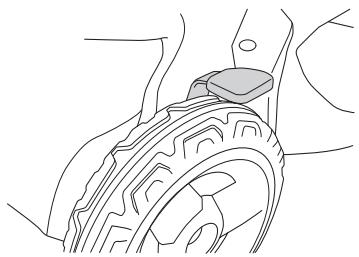

Leikkuukorkeus

Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

Leikkuukorkeuden säätö, viisi asentoa, mm

Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.

Leikkuukorkeuden säätö

Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

Säädä leikkuukorkeus leikkurin oikealla puolella olevalla leikkuukorkeuden säätövivulla.

- Jos haluat laskea leikkauskorkeutta, siirrä vipua oikealle ja sitten eteenpäin.

- Jos haluat nostaa leikkauskorkeutta, siirrä vipua oikealle ja sitten taaksepäin.

Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.

Ohjaimen asennus

Kun taitat ohjausaisan kokoon, pidä huolta etteivät kaapelit ja vaijerit vaurioidu.

Nosta ohjausaisaa kunnes ohjausaisan ylempi putkirakenne tulee ohjausaisan alemman osan keskelle. Kiristä vääntimet hyvin.

Terän irrotus ja asennus

VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Tyhjennä aina polttoainesäiliö, ennen kuin käännät ruohonleikkurin kyljelleen.

Irrotus

- Irrota terän kiinnityspultti.

- Irrota pultti, aluslevy ja lautasjousi.

- Ota terä pois.

Asennus

- Aseta terä niin, että leikkausreunat osoittavat pyörimissuuntaan.

- Asenna lautasjousi, varmista että se keskittyy kunnolla moottoriakselille.

- Asenna aluslevy ja kiristä pultti huolellisesti. Pultti tulee kiristää momentilla 45-60 Nm.

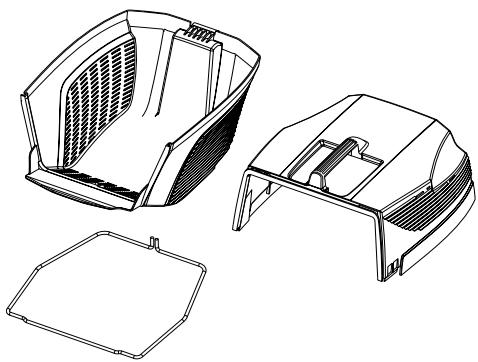

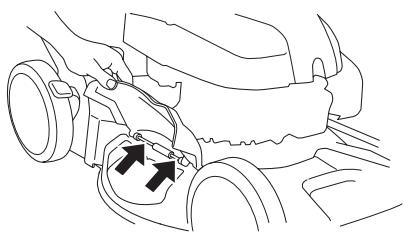

Kerääjän asennus

- Nosta takasuojus ja ripusta ruohosäiliö ylös.

LB48, LB48V, -laitetta voidaan käyttää sivuviskurin kanssa asentamalla sivuviskuri leikkuukanteen.

Nosta sivusuojus ja aseta sivuviskuri akselille.

LB48, LB48V, on ruohonleikkuri, jossa on silppuritoiminto.

LC48, LC48V, LC 48VE -laitetta voidaan käyttää silppuritoiminnon kanssa seuraavasti:

Nosta takasuojus ja nosta säiliö pois.

Aseta silppuri keräyskanavaan.

Sulje suojus ja varmista, että se sulkeutuu lujasti silppurin kanssa.

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä.

Bensiini

• Käytä lyijytöntä laatubensiiniä. Lyijyllistä bensiiniä voidaan käyttää, mikäli lyijytöntä bensiiniä ei ole saatavilla.
• Käytä vähintään 77-oktaanista polttoainetta.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

Moottoriöljy

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.

• HUSQVARNAn nelitahtiöljyllä saavutat parhaan tuloksen ja toiminnan.
• Jos HUSQVARNAn nelitahtiöljyä ei ole saatavilla, voidaan käyttää muuta hyvälaatuista nelitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Yleisesti suositellaan öljyä SAE 30.
• Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä.

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja.

Öljymäärä

Kierrä öljyntäyttökorkki auki ja tarkasta öljymäärä korkissa olevasta mittatikusta.

Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva.

Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.

CHINA 120 CHINA 120 CHINA

Käytä ainoastaan suositeltua moottoriöljyä. Katso luku Tekniset tiedot.

Tankkaus

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

Älä koskaan tankkaa moottorin käydessä.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.

Siirrä aina kone tankkauspaikalta ennen käynnistämistä.

Älä täytä bensiiniä liikaa. Jätä tilaa noin 35 mm tankin korkin alle niin, että polttoaine pääsee laajentumaan.

Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Puhdista polttoaine- ja öljysäiliöt säännöllisesti. Polttoainesuodatin on vaihdettava vähintään kerran vuodessa. Säiliöissä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.

Siirrä kone aina noin 3 metrin päähän tankkauspaikalta ennen käynnistystä.

Käynnistys ja pysäytys

VAROITUS! Ennen käynnistystä on huomioitava seuraavaa:

Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.

Siirrä aina kone tankkauspaikalta ennen käynnistämistä.

Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen.

Varmista, ettei työalueella ole asiaankuulumattomia.

Käynnistys

Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa.

Vedä moottorijarrusanka kokonaan ylempää kahvaa vasten vasemmalla kädellä.

Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin.

Älä koskaan kiedo käynnistysnarua kätesi ympärille.

HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.

Malleissa LC 48VE on sähkökäynnistys, jota käytetään seuraavasti.

• Ennen sähkökäynnistyksen ensimmäistä käyttöä on ladattava akku. Katso otsikon Kunnossapito alla annetut ohjeet.
• Paina moottorijarrusanka ohjausaisaa vasten.
• Aseta virta-avain lukkoon ja paina näppäintä.

Koneet ovat itseliikkuvia ja takavetoisia. Kytke veto pyöriin vetämällä kytkinvipua itseesi päin.

Vetomoottori on portaattomasti säädettävissä

Moottori pysähtyy, kun moottorijarrusanka vapautetaan.

Tyhjennä ruohonkerääjä, LC48, LC48V, LC 48VE

- Nosta takasuojus ja nosta säiliö pois.

- Käännä säiliötä niin, että kaikki ruoho tyhjenee siitä.

VAROITUS! Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, että terälaite on pysähtynyt. Irrota sytytysjohto sytytystulpasta.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

• Kaasutinhäiriöt
  • Käynnistysongelmat
• Tehon heikkeneminen
  • Moottorin osien turha kuluminen.
• Epätavallisen korkea polttoaineenkulutus.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Ilmansuodattimen puhdistus

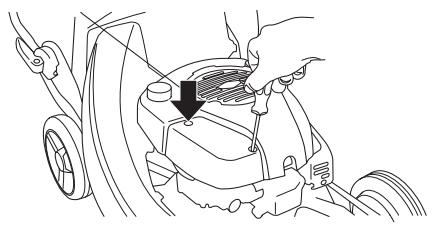

Ota ilmansuodatinkotelo pois

Ota ilmansuodatin pois ja tarkasta, että se on ehjä. Mikäli se on huono, vaihda uusi ilmansuodatin.

Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.

Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen.

Sytytystulppa

VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jälkeen. Älä koske kuumaan äänenvaimentimeen!

Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on

karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

0,5 mm

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.

Äänenvaimennin

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

VAROITUS! Käytä aina lujatekoisia suojakäsineitä terälaitetta korjatessasi. Veitsiterät ovat erittäin terävät ja aiheuttavat erittäin helposti viiltohaavoja.

On tärkeää, että terä on terävä ja tasapainossa. Irrota terän kiinnityspultti ja toimita terä vähintään kerran vuodessa huoltokorjaamoon hiottavaksi ja tasapainotettavaksi. Sopiva ajankohta tälle on leikkuukauden lopussa.

Jos terä tai teränpidin pitää vaihtaa, myös teräpultti, aluslevy ja lautasjousi on vaihdettava.

Kun asennat terän takaisin, kiristä pultti momentilla 45-60 Nm. Katso otsikon Asennus alla annetut ohjeet.

Jos terä osuu vieraisiin esineisiin kuten kiviin, juuriin tai vastaaviin, terä luistaa teränpitimessä. Siksi teränpitimen vastepinta voi näyttää vähän kuluneelta, se kuuluu asiaan. Se on turvajärjestely, joka vähentää moottoriakselin vääristymisriskiä.

Öljynvaihto

Moottoriöljy on vaihdeltava joka vuosi ja 25 käyttötunnin välein.

Tee öljynvaihto seuraavasti:

• Tyhjennä polttoainesäiliö käyttämällä konetta kunnes säiliö on tyhjä.
• Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta.
• Irrota terän kiinnityspultti.

- Irrota ruuvit, jotka pitävät suojakotelon paikallaan, ja nosta kotelo pois.

• Kierrä öljyntäyttökorkki irti.

- Öljy voidaan poistaa alapuolelta irrottamalla öljytulppa. Älä unohda laittaa öljytulppaa takaisin, ennen kuin lisäät öljyä.

Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.

- Lisää uutta, hyvälaatuista öljyä. Katso luku Tekniset tiedot.

- Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.

- Öljyntäyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärästä saadaan oikea kuva. Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.

CAUTION 10. NO. GENERAL

• Kierrä öljyntäyttökorkki kiinni.

Akun lataus

Akku voidaan ladata seuraavasti:

- Työnnä lukitus auki ja poista akun suojus.

• Avaa akkukaapelin liitännät.

- Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan.

max 24 h

Veto ja vaihdelaatikko

LC 48V, LC 48VE

• Nosta takasuojus ja nosta säiliö pois.

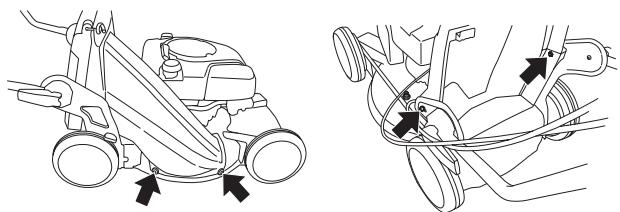

• Poista keräyskannen 4 ruuvia ja nosta kansi pois.

- Varmista, että pyörät ja pyöränakselit ovat puhtaat, eikä niissä ole lehtiä, ruohoa jne. Myös vedon vaihdelaatikon ympäristö on tärkeä pitää puhtaana.

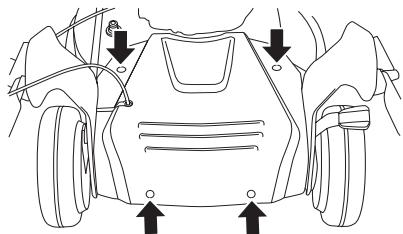

• Ota suojakotelo pois irrottamalla ruuvit.

• Pujota sitten suojus ylöspäin.

KUNNOSSAPITO

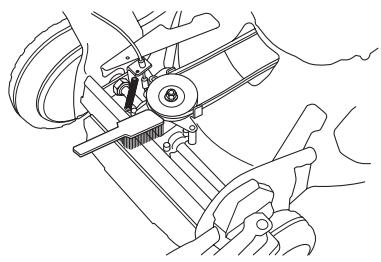

- Puhdista vaihdelaatikko harjalla. Tarkasta myös, ettei käyttöhihnassa ja hihnapyörässä ole vaurioita, kuten esim. halkeamia.

Leikkuukannen puhdistaminen

• Liitä vesiletku leikkuukannen liittimeen.

Kaavi loput pois koneen mukana tulleella kaapimella.

Kytkentävaijerin säätäminen

Kytkentävaijeri säädetään kiertämällä säätöruuvia.

Alla on annettu joitakin yleisiä hoito-ohjeita.

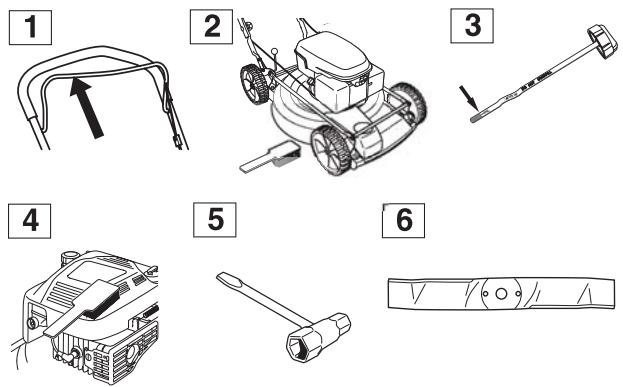

Päivittäiset toimenpiteet

1 Tarkasta, että moottorijarrusanka toimii turvallisesti.
2 Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.

3 Tarkasta öljymäärä.
4 Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
5 Tarkasta, että ruuvit ja mutterit ovat kireällä.
6 Tarkasta terälaite. Älä koskaan käytä tylsiä, lohjenneita tai vaurioituneita veitsiteriä.

Viikoittaiset toimenpiteet

1

2

3

1 Puhdista ilmansuodatin. Vaihda tarvittaessa.
2 Puhdista sytytystulppa. Tarkasta, että kärkiväli on 0,51 mm.
3 Puhdista sylinterin jäähdytysrivat.

Kuukausittaiset toimenpiteet

1

1 Tarkasta, että käyttöhihnan on ehjä eikä siinä ole näkyviä vaurioita.
2 Puhdista vaihdelaatikko.
3 Tarkasta polttoainesuodatin ja polttoaineletku. Vaihda tarvittaessa.
4 Puhdista polttoainesäiliö sisäpuolelta.

Tekniset tiedot

	LC 48	LC 48V	LB 48	LB 48V	LC 48VE
Moottori	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylinteritilavuus, cm^3	190	190	190	190	190
Kierrosluku, rpm	2900	2900	2900	2900	2900
Sytytysjärjestelmä
Sytytystulppa	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Kärkiväli, mm	0,5	0,5	0,5	0,5	0,5
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, litraa	1,2	1,2	1,2	1,2	1,2
Öljysäiliön tilavuus, litraa	0,6	0,6	0,6	0,6	0,6
Moottoriöljy	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Paino
Ruohonleikkuri, tyhjät säiliöt, kg	38	38	34	34	43
Äänen taso (ks. huom. 2)
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	81	81	79	79	81
Melupäästöt (ks. huom. 1)
Äänentehotaso, mitattu dB(A)	95	95	93	93	95
Äänentehotaso, taattu LWA dB(A)	96	96	95	95	96
Tärinätasot (ks. huom. 2)
Kahva vasen, m/s^2	6,0	6,0	2,7	2,7	6,0
Kahva oikea, m/s^2	5,0	5,0	4,7	4,7	5,0
Leikkuu
Leikkuujärjestelmä	3 in 1	3 in 1	2 in 1	2 in 1	3 in 1
Leikkuukorkeuden säätö, viisi asentoa, mm	25-70	25-70	25-70	25-70	25-70
Leikkuuleveys, mm	480	480	480	480	480
Terä	Kiinteä	Kiinteä	Kiinteä	Kiinteä	Kiinteä
Veto
Nopeus, km/h	-	5,4	-	5,4	5,4

Huom. 1: Melupäästö ympäristöön äänentehona ( L_WA ) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 2: Tärinä ja äänenpaine mitattu standardin EN 836:1997/A2:2001 mukaisesti

EY-vaatimustenmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], vakuuttaa täten, että moottoriruohonleikkurit Husqvarna LC 48, LC 48V, LC 48VE, LB 48 ja LB48 V alkaen sarjanumerosta 081500001 vastaavat NEUVOSTON DIREKTIIVIN määräyksiä:

• 1. kesäkuuta 1998 "koskien koneita" 98/37/EG.
• 1. joulukuuta 2004 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2004/108/EEC.
• 1. toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EG.

Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot.

Rekisteröity elin 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovat:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084 - Husqvarna LC 48VE

Huskvarna 13. lokakuuta 2008

Bengt Ahlund, kehityspäällikkö

Key to symbols
