KÄYTTÖOHJE Weekend 5200 Separett

Onnittelemme Sinua uuden Separett Weekend Malli 5200:n valinnasta. Tämä virtsan erotteleva käymälä, joka toimii viimeisen ympäristöteknologian mukaan, on valmistettu kierratettävästä materiaalista ja suunniteltu tyydyttämään korkeita vaatimuksia vuosiksi eteenpäin.

TOIMINTA

Laitetta käytetään istuen. Virtsa erottuu edessä olevassa maljassa ja juoksee letkua pitkin viemäriin, suodattuu hiekkapetiin tai johdetaan erilliseen astiaan. Näin virtsa ei vaikuta jätteen määrään eikä hajuun vessassa. Kiinteä jäte ja paperi menevät säiliöön, jossa kosteus haihtuu ja jäte kuivuu nopeasti, jolloin jätteen määrä vähenee

Edut:

-Koska virtsa ja kiinteä jäte eivät missään yhteydessä sekaannu keskenään, käymälähaju eliminoituu täysin pois.

- Virtsa, joka ei missään vaiheessa sekaannu kiinteään jätteeseen, pysyy täysin steriilinä, puhtaana.

- Koska virtsa on puhdasta, voidaan se johtaa harmaiden vesien poistoon, imeyttää maahan tai käyttää lannoitteena pihanurmikoille ja pensaille.

Tuuletin, joka on päällä koko ajan, pitää käymälähuoneen hajuttomana ja kuivana

Kiinteä jäte sisältää noin 70% nestettä. Haihtuessa vähenee jätteen määrä suunnilleen yhtä paljon. Kuivuusaste riippuu tuuletuksesta ja huonelämpötilasta. Kiinteän jätteen pinta on kuiva ja hajuton n. 15-30 minuutin kuluttua tarpeiden teosta. Kaksi 27 l:n kompostisäiliötä riittävät normaalisti noin 6 hengen vapaa-ajan asumiseen. Mikäli käyttäjiä on useampia henkilöitä tai laite on ympäri-vuotisessa käytössä, voi hankkia useampia säiliöitä tai käyttää erillistä käymäläkompostia.

Kompostointi tapahtuu nostamalla täysinäinen säiliö ulos, sekoitetaan maata ja vettä joukkoon, Jonka jälkeen se saa seistä hygienisoitumassa / kompostoitumassa 6 kuukautta. Komposti näyttää samanlaiselta kuin silloin, kun se vietiin ulos, mutta nyt siitä ovat haitalliset bakteerit pois ja se on erittäin hyvää maanparannusainetta. Kompostoinnin aikana käytetään käymälässä toista säiliötä.

LAITTEEN MITAT

730 mm 500 mm

608 mm 508 mm

155 mm putken alareunasta

TOIMITUKSEEN SISÄLTYY: Separett Weekend 5200

Käymäläistuin. Tuuletusputki 40 cm, 90° putkiliitos sekä venttiili ∅75 mm. Tuulisuoja, 2kpl kompostisäiliöitä ja 1kpl kansi edellisiin. 10 kpl jätesäkkejä, 2 m liitosputkella olevaa valkoista virtsaletkua ∅32 mm , tiivisteliimaa virtsa- ja tuuletusputkien liitoksiin. Kiinnitysruuvit.

TEKNISET TIEDOT

Materiaalit:

Ylä- ja alaosat: Iskunkestävä korkeakiillotteinen polystyreeni Istuin: polypropen

Sisäsäiliöt ja kansi: polyeten

Kaikki materiaalit kierrätettäviä

Paino: 13 kg

Tuuletusputken halkaisija ø75 mm

Virtsanpoistoputki: ulkomitan halkaisija ø32 mm

Sähkövarusteet: Tuuletin 230V, 11W

Sähköliitäntä: johto 2 m maadoitetulla pistotulpalla

Sähkönkulutus: 0,264 kWh/vrk (96,36 kWh/v)

Kapasiteetti: mukana olevat sisäsäiliöt riittävät 4 hengen tarpeeseen vapaa-ajan asumisessa. Ei mitään rajoitusta käytettäessä erillistä kompostia tai useampia säiliöitä.

Huom ! Tuulettimen täytyy olla päällä jatkuvasti. Näin se tulee kestämään paremmin

ja se pitää huonetilan hajuttomana.

JOS KÄYMÄLÄ EI TOIMI

Separett Weekendin valmistus ja koestus tähtäävät mahdollisimman korkeaan toimintavarmuuteen. Jos laite ei kuitenkaan toimi tarkoitetulla tavalla, on seuraavassa eriteltyinä muutamia toimenpiteitä, joiden avulla voit itse tarkistaa laitteen toiminnan, ennen kuin otat yhteyttä maahantuojaan, Tuli-Sähkö Oy:öön.

Jos säiliöön on päässyt kärpäsiä

1. Peitä jäte maalla tai kuivikkeella ja käytä hyönteissuihketta.

2. Nosta säiliö ulos ja kompostoi sisältö. Käytä hyönteissuihketta istuimessa ja käymälätilassa. Pane sisälle uusi säiliö.

HUOM ! Tarkista, että hyönteisverkko on paikoillaan

Jos käymälässä ilmenee epämiellyttävää hajua.

1. Toimiiko puhallin ?

2. Ovatko tuuletusputken liitokset ehdottoman tiiviit ?

- Onko kondenssiletku tuuletusputkesta virtsaletkuun asennettu huolellisesti molemmissa päissä ?

Jos säiliö täyttyy liian nopeasti.

1. Käytä paperia säästeliäästi.

2. Jos virtsaa menee jatkuvasti säiliöön, johtuu se liian suuresta kertamäärästä virtsamaljaan.

Jos epämiellyttävää hajua ilmenee ulkona

1. Mikäli virtsaa on joutunut sisäsäiliöön ja sekoittunut Kiinteään jätteeseen, syntyy käymistä ja erittäin pahaa hajua. Tässä tapauksessa vaihda säiliö.

2. Mikäli virtsan poistoputki on liitetty viemäriin, voi paha haju tulla täältä. Asenna tässä tapauksessa vesilukko virtsan poistoputkeen

Jos tuulettimessa esiintyy poikkeuksellista ääntä tai värinää

1. Onko laite kiinnitetty seinään?

2. Onko tuuletinkotelossa kärpäsiä ? Poista nämä tuulettimen yläkautta pölynimurilla. HUOM ! Irrota sähköverkosta ennen työn aloittamista.

ASENNUS

Separett Villa voidaan sijoittaa mihin tahansa tilaan; ilman lämpötilavaatimusta. Ainoa edellytys on, että tuuletus- ja virtsaputki voidaan johtaa ulos ja löytyy sähköliitäntä 230V.

1. Aseta laite sille tarkoitettuun paikkaan ja nosta yläosa pois. Merkitse ja tee tarvittava reikä virtsaletkulle ja tuuletusputkelle. Ota tuuletinkotelo pois irrottamalla ruuvit kummaltakin puolelta. Vedä sitä ulos/ylöspäin. Ruuvaa istuin seinään kiinni 4:llä ruuvilla. (1). Käytä aina kuhunkin seinämateriaaliin tarkoitettuja ruuveja. Paina liitoskappale tuuletuskotelon tuuletusputkeen ja kiinnitä seinään 2:lla ruuvilla. Asenna tuuletinkotelo takaisin paikalleen.

1. Tuuletus: Tuuletus voi tapahtua joko suoraan ylös läpi katon tai läpi ulkoseinän. Tuuletusputkipaketti, joka on mukana soveltuu vaihtoehto no 1:een. Käytettäessä vaihtoehtoa 3 käytetään mukanaolevaa tuulisuojaa sekä lisäputkea, joka löytyy mm. lisätarvikkeena. Mikäli huoneessa on aikaisemmasta laitteesta tuuletusputki, huolimatta sen halkaisijasta, voidaan laite liittää tähän. ∅55 mm tai ∅110 mm liitoskappale löytyy lisätarvikkeena. Tuuletusputken kaikki liitokset pitää tiivistää huolella silikonilla tai vastaavalla, mutta ei tarvitse eristää. Mahdollinen kondenssivesi juoksee kondenssiletkua pitkin sisäsäiliöön, josta se haihtuu.

2. Virtsanpoisto: Tiedustele oman kuntasi ympäristö- ja terveysviranomaisilta millaiset määräykset kunnassasi ovat voimassa. Jos virtsan poistoputki liitetään harmaisiin vesiin, on tärkeää, että letkun koko matkalla on riittävä lasku, etteivät virtsan suolat tuki letkua. Katso myös, että kaatoaltaasta vesi menee oikein pois, eikä juokse virtsan poistoputkea pitkin laitteeseen. Jos viemäristä tulee pahaa hajua, voidaan se välttää asentamalla vesilukko virtsaputkeen.

Liittäminen harmaisiin vesiin

Suodatus: Suodatus voidaan tehdä esimerkiksi hiekalla täytettyyn 0,5 m :n kuoppaan. Laita letku hiekkaan routakerroksen alapuolelle ja huolehdi, että siinä on riittävä lasku koko matkan laitteesta.

Jos vessaa käytetään myös talvella, täytyy letku eristää ja mahdollisesti varustaa lämpökaapelilla, jotta se ei jäädy.

Keräyssäiliö: (esim. Separett Ejektorisäiliö) Keräyssäiliö voidaan sijoittaa rakennuksen ulkopuolelle, mutta sen tulce olla vessan tason alapuolella, jotta letkussa on laskua koko matkan.

Liitä laite sähköverkostoon, tarkista, että tuuletin käy, tuuletus toimii, vedä "huuhteluvetimestä" ylös ja alas ja katso, että säiliö kääntyy hieman. Varmista, että laite on valmis käyttöön.

TAKUU, HUOLTO JA VARAOSAT

Takuu käsittää kaikki käymälän osien materiaalit (ei työtä) ja on voimassa 5 vuotta ostohetkestä

HUOM ! Säästä ostokuitti: Takuutapauksessa täytyy päivätty ostokuitti esittää, jotta takuu on voimassa..

Valmistaja ei vastaa virheistä, jotka ovat aiheutuneet muusta kuin normaalista käytöstä, ei myöskään virheellisestä hoidosta, virheellisestä asennuksesta, korjauksesta, jonka on tehnyt joku muu kuin maahantuojan, Tuli-Sähkö Oy:n, valtuuttama, ukkosen aiheuttamasta vahingosta tai muusta sähköhäiriöstä.

Takuutapauksessa on ostajan otettava yhteyttä myyjälikkeeseen tai maahan-tuojaan, Tuli-Sähkö Oy:öön.

Ostajan tulee omalla riskillään ja kustannuksillaan lähettää takuuosa maahan-tuojalle. Uusi osa lähetetään sitten veloituksetta ostajan lähimpään posti-osoitteeseen tai tavara-asemalle Suomessa.

Huomioi Mallino....Sarjano....tyyppikilvestä, niin että ne ovat saatavissa tarvittaessa.

Huolto ja reklamaatiot Suomessa: Tuli-Sähkö Oy

PL

19

33501 Tampere Puh.03 2607 980, fax. [phone], Email [e-mail]

HOITO-OHJEET

Tämä ohje pitää sijoittaa näkyvälle paikalle laitteen välittömään läheisyyteen.

HUOM ! Säiliöön ei saa laittaa palavia tai hehkuvia esineitä.

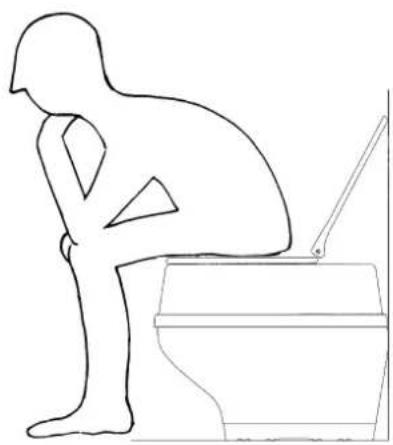

1. Käytä laitetta istuen.

Virtsa menee etuosan virtsamaljaan ja kiinteä jäte ja paperi sisäsäiliöön. Käytä tavallista wc-paperia säästeliäästi ettei säiliö täyty tarpeettoman nopeasti.

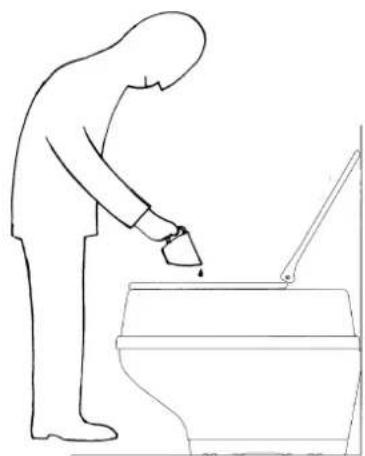

Pumppaa huuhteluvetimestä niin, että säiliö hieman kääntyy. Kaada hieman vettä virtsamaljaan, jotta virtsasuolat huuhtoutuisivat virtsaputkesta.

KOMPOSTOINTI

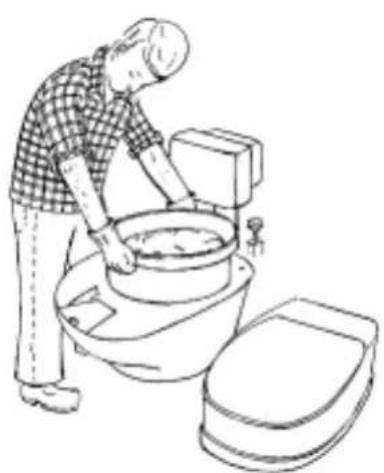

Nosta laitteen yläosa pois ja pane kansi sisäsäiliöön. Nosta sisäsäiliö pois. Aseta säiliö sopivaan paikkaan puutarhassa ja sekoita muutama lapiollinen maata ja kostuta hieman vedellä. Peitä pinta mullalla. Pane kansi päälle ja paina puoliksi kiinni, jotta ilma pääsee kiertämään. Jäte saa nyt kompostoitua 6 kk. Huom ! Tämä on terveysviranomaisten vaatimus.
