KÄYTTÖOHJE PVI 630 C CANDY

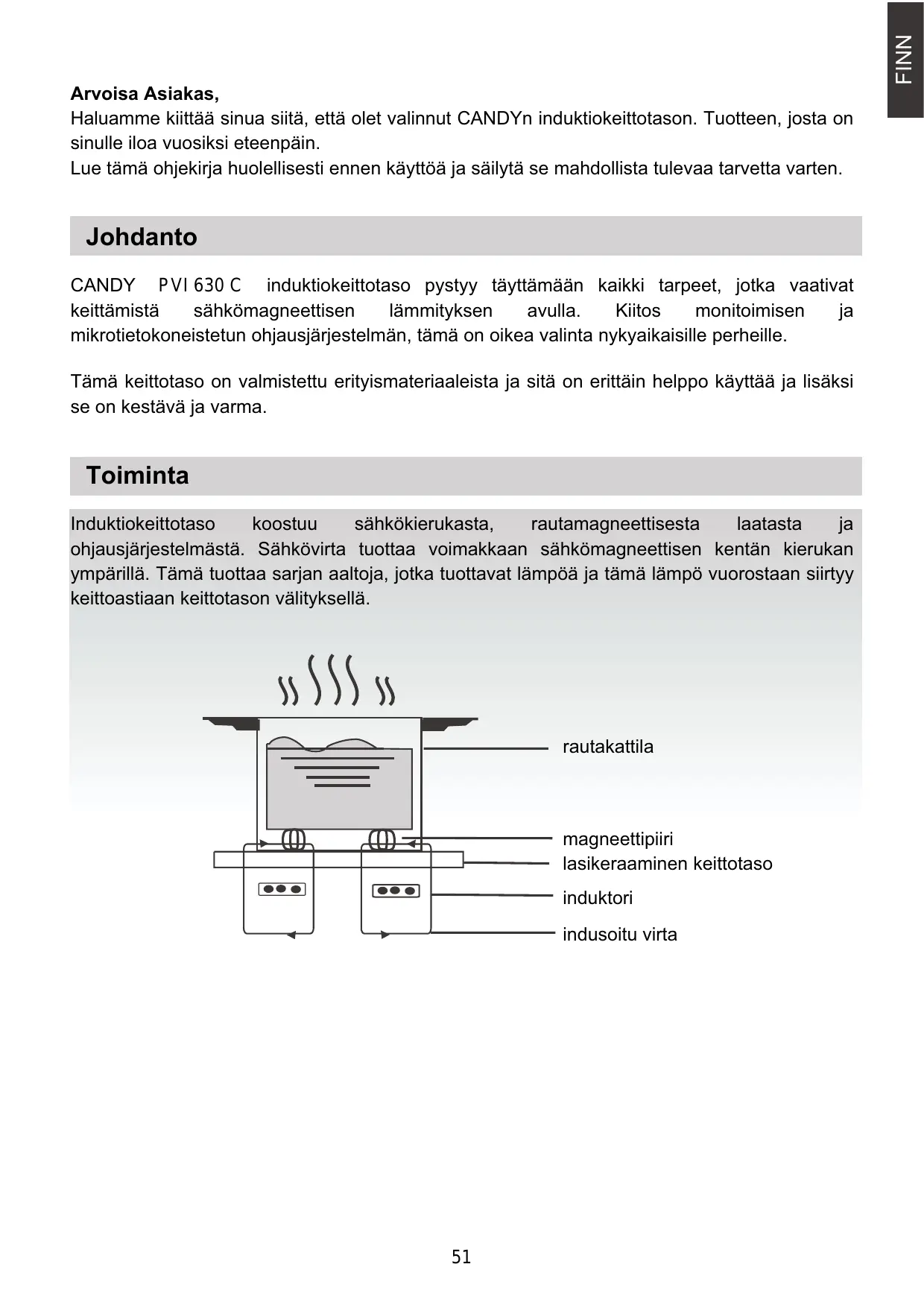

Arvoisa Asiakas, Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin. Lue tämä ohjekirja huolellisesti ennen käyttoä ja säilytä se mahdollista tulevaa tarvetta varten. Johdanto CANDY PVI630C induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkômagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille. Tämä keittotaso on valmistettu erityismateriaaleista ja sitäà on erittäin helppo käyttää ja lisäksi se on kestävä ja varma. Toiminta Induktiokeittotaso koostuu sähkôkierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkôvirta tuottaa voimakkaan sähkômagneettisen kentän Kkierukan ympärillà. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpôä ja tämä lämpô vuorostaan siirtyy keittoastiaan keittotason välityksellàä.

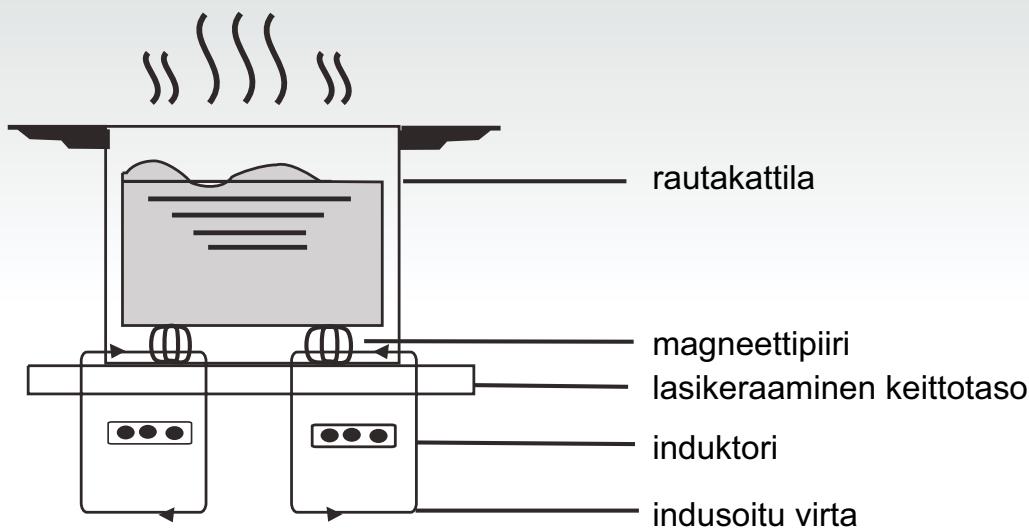

rautakattila (0. D =——— magneettipiri } lasikeraaminen keittotaso ee ee induktori + > indusoitu virta

Turvallisuus Olemme suunnitelleet tämän keittotason kotitalouskäyttôôn. Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen littyviä muutoksia. Ylikuumenemissuoja Sensori kontrolloi lämpôtilaa keittotason sisässä. Jos lämpôtila ylittää turvatason, levy sammuu automaattisesti. lImoitus keittolevyllä olevista esineistä Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan. Jälkiläâmmôn hälytys Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpôä. Näytôssä näkyvä kirjain "H” varoittaa koskemasta keittotasoon. Suoja automaattisammutuksella Automaattisammutus on yksi induktiokeittotason suojatoimista. Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta: Aïka, jonka jälkeen keittoalue Tehotaso : à sammuu automaattisesti 1-3 8 tuntia 4-6 4 tuntia 7-9 2 tuntia Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu. Huomio Sydämentahdistinta käyttävät henkilôt voivat käyttää tätà kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus Asennuksen suoritus

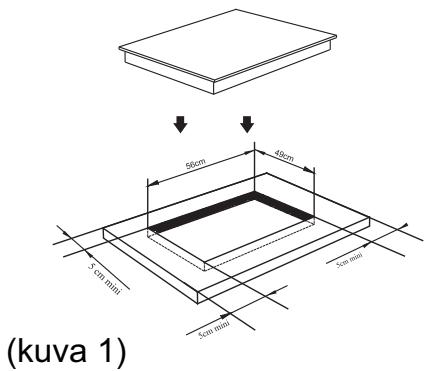

1. Tee reikä huonekalun pintaan kuvassa

annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpôütiloja. Näin vältetään, ettei keittotason tuottama lämpô vääristä tuen muotoa (kuva 1).

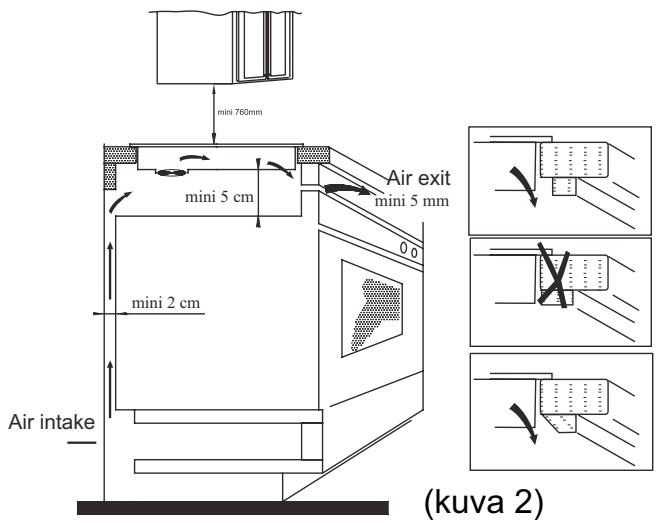

2. Varmista aina, että induktiokeittotaso on

lujasti Kiinni tukitasossa ja hyvin tuuletettu (kuva 2). mini $ em! [at Air intake Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mmin tila.

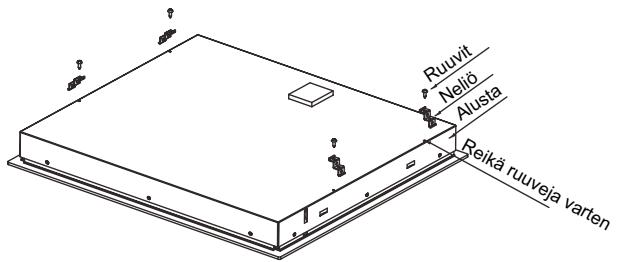

tukitasoon keittotason, kiinnitä se neljällà neliôllä (kuten kuvassa). Säädàä sitten jokainen neliô tukitason paksuuden mukaan. Varotoimenpiteet (1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilôkunta. Âlä asenna itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle. (3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpô. (4) Keittotason alapuolella olevien seinien ja alueiden on oltava läâmmôünkestäviä. (5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava läâmmônkestävää vaurioiden välttämiseksi.

Kytkennän sähkôverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilôkunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3: Jänniteja D — taajuus Sähkôkytkentä

50/60HZ | Musta | Ruskea | Harmaa ja sininen| Keltainen/ Vihreä

240V k = j ja si eltainen 50/60HZ | Musta ja ruskea | Harmaa ja sininen| <lainer

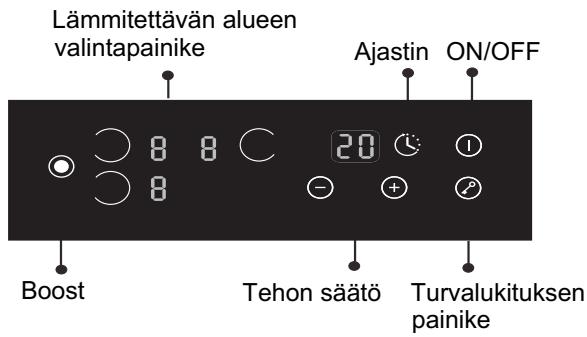

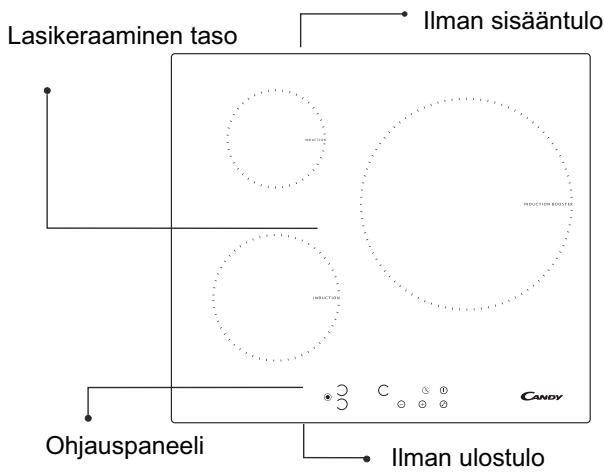

Varmista, että sähkôlaitteisto on varustettu tehokkaalla maattokytkennällä säädüsten ja määräysten mukaan. Maadoitus on pakollista. Valmistaja ei ole vastuussa vahingoista henkilôille tai esineille, jotka johtuvat tämän säädôüksen noudattamatta jättämisestä. Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen. Jos halutaan kiinteä litäntä verkkoon, on laitteen ja verkon välile asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm. Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilôkunta. Kaapeli ei saa taittaa tai litistää. Induktiokeittotason kuvaus Fe Ilman sisääntulo Lasikeraaminen taso FL Cor Ohjauspaneeli CL lliman ulostulo Ohjauspaneelin kaavio Lämmitettävän alueen valintapainike Ajastin ON/OFF Boost Tehon säätô Turvalukituksen painike

Käyttoohjeet Valmistelut ennen käyttoä: Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja Kkaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle Toimintaohjeet Painikkeen "ON/OFF” painamisen jälkeen kaikki valodiodit näyttävät merkkiä ”-”. Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai ”-”, näytôssä näkyy standardiasetuksena 5. Säädä painikkeilla +” tai ”-” haluttu tehotaso. Painamalla yhtä aikaa painikkeita ”+” ja ”-”, aikaisemmat asetukset nollataan ja keittotason alue sammuu. Katso taulukosta sivulla 55 keittotason eri alueiden tehot. Huomio: painettuasi painiketta "ON/OFF”, induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä kahteen minuuttiin.

BOOST-toiminto (pikalämmitys) Keittämisen nopeuttamiseksi, paina painiketta "BOOST” valittuasi keittoalueen. Näytôssä näkyy ”"P’. Tämä toiminto voi saavuttaa 2800W/:n tehon. Huomio:

1. BOOST-toiminto kestää korkeintaan 5

minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.

2. Tehostintoiminto toimii kaikilla keittoaluella

3. Kun tehostintoiminto on käytôssä, saman

puolen keittoalueen teho laskee automaattisesti tasolle 2 *BOOST”-toiminnon peruutus Kun BOOST toiminto on valittuna, valitse kolmas (oikealla, takana) keittoalue ja paina BOOST —painiketta tai "-” —painiketta peruuttaaksesi BOOST —toiminnon. Keittoalue palautuu nyt alkuperäiseen asetukseen.

AJASTIN-toiminto (TIMER) Painamalla TIMER-painiketta, valodiodi vilkkuu näytôssä ja ajan säätäminen on mahdollista. Painikkeilla "+ tai ”-’ voidaan aika säätäà välilà 1 — 99 minuuttia. Painamalla painiketta +” asetus kasvaa 1 minuutin kerrallaan; painamalla painiketta ”-” asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita +” ja ”-” näytto palaa O:aan. Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen

teho, paina painiketta ”timer” ja aseta aika.

2. Kun ajastin on vilkkunut noin 5 sekuntia,

asetettu aika vahvistetaan automaattisesti.

3. Ajan asetuksen jälkeen, paina *TIMER”

varmistaaksesi halutun asetuksen.

Ajastintoiminnon peruutus (TIMER) Paina painiketta timer” 5 sekuntia peruuttaaksesi edellä asetetun toiminnon. Näytôssä näkyy O. Turvatoiminto lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella. Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytôssä näkyy symboli "LO” ja kaikki muut toiminnot ovat poissa päältä. Lukituksen avaaminen Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan. Keittoalueiden maksimiteho

Maksimi Teho (VV) Keittoalue = Normaali Boost 1 2000 _——

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan. Kattiloiden valinta

ee — L valurautapaistinpannu teräskattila valurautakasari valurautapannu paistettuja ruokia varten __s emaloitu teräskeitin emalikattila valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla.

Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista: Aseta kattila keittoalueelle. Jos keittoalueen näyttüün ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli ”U”, kattila ei sovi induktiokeittotasolle.

2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva

käytettäväksi induktiokeittotasolla. HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion. Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 12 cm.

Turvallisuus ja huolto

Käytä syôttôä varten olevaa turvakytkintä. Âlä lämmitä pakkauksissa olevia ruokia ilman, että avaat ne ensin. Näin vä etteivät pakkaukset lämpôlaajenemisesta johtuen.

Alà ikinä käytä sähkôistä aasukeittimien lähellä. Puhdista_keittotaso säännôllisesti välttääksesi lian kasaantumista ja että laitteen hyvä toiminta heikkenisi. HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen. Lis: Ainoastaan sisäkäyttoôn. Pitkän käytôn jälkeen keittoalue pysyy hyvin lämpimänä. Palovammojen välttämiseksi, älä koske keittotason pintaa.

Alä säilytä induktiokeittotason alla puhdistusaineita, pesuaineita tai syttyviä materiaaleja.

Pidä laite lasten ulottumattomissa tai anna lasten käyttää ainoastaan aikuisen valvonnassa. ES À

Âlä ikinä pese suoraan vedellä induktiokeittotasoa.

Tarkista säännôllisesti, että keittotason alla ilma pääsee kiertämään vapaasti (ettei tukkeena ole esim. lasia, paperia ym.).

Jos keittotason pinta hajoaa, sammuta kaikki välttääksesi saamasta sähkôiskua.

Jos syôttôjohto on vahingoittunut, tehtävään koulutettu tekninen henkilôkunta saa vaihtaa sen.

là ikinä käytä tyhjää kattilaa (ilman, että kattilassa on valmistettavaa ruokaa), koska kattila saattaa vahingoittua ja tämä on muutenkin vaarallista.

Âlà jätä keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita tai kattilan kansia, koska ne saattavat kuumentua.

Âlä käytä karkeapohjaisia kattiloita, koska ne saattavat vahingoittaa keittotason lasikeraamista pintaa. Tämä kodinkone on valmistettu sähkô- ja elektronisten laitteiden hävitystä koskevan direktivin 2002/96/EC mukaan. Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristôlle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla. Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkô ja elektronisten laitteiden kierrätyskeskukseen. ietoja hävittämisestä ja Kierrätyksestä saa paikallisilta jà liikkeestä, josta tuote on ostettu.

eiden hävityksestä vastaavilta viranomaisilta tai si

Puhdistus ja huolto Keittotason pinta on puhdistettava seuraavalla tavalla: Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä väline vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni erittäin likainen kuumalla vedellä ja kuivaa sitten lasikeramiikalle tarkoitettu lasikeramikalle tarkoitetulla erikoissieni hankaussienellä. pinttynyt lika Kaada vaaleaa etikkaa kohtiin, joissa on lasikeramiikalle tarkoitettu pinttynyttà likaa ja puhdista pehmeällä tarrapaperi rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta. sulanut sokeri, poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettu muovi tai alumiini | lasikeramiikalle tarkoitettua raappaa (lasin | tarrapaperi suojelemiseksi on parempi käyttää silikonipohjaista tuotetta). Huomio: kytke kodinkone irti ennen puhdistamista. Vikailmoitus ja tarkistus Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytôssä näkyvät seuraavat koodit: Ongelma Mahdolliset syyt ratkaisu FO/F1/F2 vika tuulettimessa ota yhteyttä myyjään F3-F8 lämpôtila-anturissa vika ota yhteyttä myyjään tarkista sähkôn syôttô ja tämän jälkeen laita laite uudelleen päälle. E3/E4 normaalista poikkeava lämpôtila tarkista kattila sytytä laite uudestaan sen jälkeen kun se on jäähtynyt E1/E2 normaalista poikkeava sähkôjännite E5/E6 riittämätôn läâmmôn säteily Tämä on luettelo yleisimmistä vioista. Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa. ASIAKASPALVELU Ennen tekniseen tukeen soittamista Jos laite ei toimi suosittelemme: — tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan; — tarkistamaan yllä annetun taulukon yleisimmistä vioista. Jos vian syytä ei lôydy: sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus Tämän käsikirjan sisältô on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista. Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.
