Merkki	Franke
Malli	FTC 512
Tuotetyyppi	Liesituuletin
Käyttö	Kotitalous
Syöttö	220-240 V ~ 50/60 Hz
Pienin turvaetäisyys (liesi)	650 mm
Poistoputken halkaisija	vähintään 120 mm
Valaistuksen tyyppi	Halogeeni- tai LED-lamppu (4 W, E14-kanta)
Nopeuksien lukumäärä	3
Ohjaus	Painikkeet: Valot (L), Moottori (M), Nopeus (V)
Rasvasuodatin	Astianpesukoneessa pestävä, puhdistettava 2 kuukauden välein
Aktiivihiilisuodatin	Ei pestävä, vaihdettava noin 4 kuukauden välein
Ulkopuhdistus	Kostea liina ja neutraali nestemäinen puhdistusaine
Materiaali	Ruostumaton teräs (mallista riippuen)
Eristysluokka	Luokka I (maadoitus pakollinen)
Käyttö kaasulaitteiden kanssa	Riittävä ilmanvaihto vaaditaan, alipaine alle 0,04 mbar
Suositeltu asennuskorkeus	Vähintään 650 mm (ellei liesivalmistaja toisin määrää)
Alkuperämaa	Ei määritelty (arvio: Italia tai Sveitsi)
Mitat (L x S x K)	Ei määritelty ohjeissa, katso käyttöopas
Paino	Ei määritelty, noin 10-15 kg

Usein kysytyt kysymykset - FTC 512 FRANKE

Mikä on pienin etäisyys liesituulettimen ja lieden välillä?

Pienin turvaetäisyys on 650 mm. Jos liesiisi ohjeissa mainitaan suurempi etäisyys, se on ensisijainen.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella.

Kuinka usein hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin ei ole pestävä eikä uudistettava. Se on vaihdettava noin 4 kuukauden välein tai useammin, jos liesituuletinta käytetään paljon.

Voinko käyttää liesituuletinta samanaikaisesti kaasulaitteen kanssa?

Kyllä, mutta varmista, että huone on riittävästi tuuletettu. Alipaine ei saa ylittää 0,04 mbar savujen takaisinvirtauksen välttämiseksi.

Mitä tehdä, jos virtajohto on vaurioitunut?

Johdon on vaihdettava valmistaja, sen huoltopalvelu tai valtuutettu teknikko vaaran välttämiseksi.

Miten liesituulettimen ohjaimia käytetään?

Painikkeet: L valojen sytytys/sammutus, M moottorin käynnistys/pysäytys, V nopeuden valinta (1–3). Nopeus 1 on hiljainen, nopeus 3 voimakkaille höyrypäästöille.

Voinko asentaa liesituulettimen itse?

Sähköasennus (johdotus) on tehtävä pätevän teknikon toimesta. Muuten takuu voi raueta. Noudata turvaetäisyyksiä.

Miten liesituulettimen ulkopinta puhdistetaan?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Vältä alkoholia tai silikonia sisältäviä tuotteita. Jos pinta on ruostumatonta terästä, puhdista satiiniviivojen suuntaisesti käyttäen hankaamatonta tuotetta.

Millaista lamppua valaistukseen tulee käyttää?

Liesituuletin käyttää 4 W lamppua, jossa on E14-kanta (jännite 220-240 V). Käytä yksinomaan halogeeni- tai itsevertaavia LED-lamppuja.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö ja sulakkeet. Jos ongelma jatkuu, ota yhteys Franken huoltopalveluun. Älä pura laitetta itse.

KÄYTTÖOHJE FTC 512 FRANKE

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennusla- si....).

- Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

- Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

• "Jos halogeenilamput täytyy vaihtaa, käytä vain itse-suojattuja volframihalogeeni-

lamppuja tai itsesuojattuja monimetallilamppuja."

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

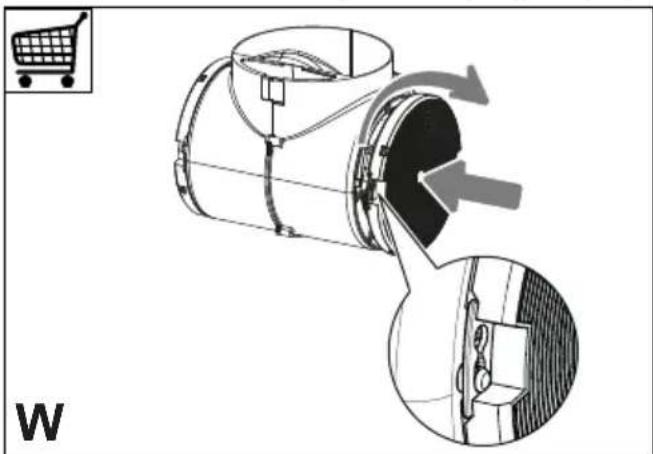

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. SÄÄTIMET

Näppäin Toiminto
LValot	Käynnistää ja sammuttaa valojärjestelmän suurimmalla teholla.
MMoottori	Käynnistää ja sammuttaa imumoottorin.
VNopeus	Määrittää toimintanopeuden:Miniminopeus: sopii jatkuvaan erityisen hiljaiseen ilmanvaihtoon, kun kypsennyshöyryä on vähän.Keskisuuri nopeus: sopii useimpiin käyttöolosuhteisiin, sillä se tarjoaa erinomaisen suhteen käsitellynilmavirtauksen ja melutason välillä.Maksiminopeus: sopii käytettäväksi, kun kypsennyshöyryjä on paljon, myös pitkään.

Näppäin To	minto
LValot	Käynnistää ja sammuttaa valojärjestelmän suurimmalla teholla.
MMoottori	Käynnistää ja sammuttaa imumoottorin.
VNopeus	Määrittää toimintanopeuden:Miniminopeus: sopii jatkuvaan erityisen hiljaiseen ilmanvaihtoon, kun kypsennyshöyryä on vähän.Keskisuuri nopeus: sopii useimpiin käyttöolosuhteisiin, sillä se tarjoaa erinomaisen suhteen käsitellynilmavirtauksen ja melutason välillä.

5. VALAISTUS

Lamppu Teho (W) Pistorasia Jännite (V) Koko (mm) ILCOS-koodi
	4 E14 220-2	40 107x37 DR	RBB/F-4-220-24	0-E14-35/100
