KÄYTTÖOHJE AVR 7500F EURO5 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Diesel generaattori
Malli	MSW-AVR 8500F MAX EURO5	MSW-AVR 8500S MAX EURO5
Moottorin tyyppi	yksisylinterinen, nelitahtinen, ilmajäähdytteinen, diesel
Virtalähteen jännite [V~] / taajuus [Hz]	230V ~ / 400V ~ / 50 Hz
Nimellisteho [kW]	8,0
Suurin teho [kW]	400V ~: 8.5230V~: 2,83	400V ~: 8.5230V~: 7,22
DC-lähtö	12V / 8,3A
Tehokerroin	1
Nimellisnopeus [rpm]	3000
Moottoriöljyn tyyppi	Suositeltu 10W40 4-tahtisille dieselmoottoreille, joissa on puhdistuslisääaineita, API CC standardi tai korkeampi
IP-luokka	IP23
Polttoainesäiliön tilavuus [L]	30
Moottoriöljysäiliön tilavuus [L]	2,5
Ympäristön korkein lämpötila [°C]	+40
Mitat (PxLxK) [mm]	780 x 590 x 835	1070 x 730 x 820
Paino [kg]	144,2	220

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Diesel generaattori
Malli	MSW-AVR 5500F EURO5
Moottorin tyyppi	yksisylinterinen, nelitahtinen, ilmajäähdytteinen, diesel

Virtalähteen jännite [V\~] / taajuus [Hz]

Nimellisteho [kW]

Suurin teho [kW]

DC-lähtö

Tehokerroin

Nimellisnopeus [rpm]

Moottoriöljyn tyyppi

IP-luokka

Polttoainesäiliön tilavuus [L]

Moottoriöljysäilion

tilavuus [L]

Ympäristön korkein

lämpötila [°C]

Mitat (PxLxK) [mm]

Paino [kg]

Parametrin kuvaus

Tuotteen nimi

Malli

Moottorin tyyppi

Virtalähteen jännite [V\~] / taajuus [Hz]

Nimellisteho [kW]

Suurin teho [kW]

DC-lähtö

Tehokerroin

Nimellisnopeus [rpm]

Moottoriöljyn tyyppi

IP-luokka

Polttoainesäiliön tilavuus [L]

230V \~ / 400V \~ / 50 Hz

5,0

400V\~: 5.5

230V\~: 1,83

12V / 8,3A

1

3000

Suositeltu 10W40 4-tahtisille dieselmoottoreille, joissa on puhdistuslisäaineita, API CC standardi tai korkeampi

IP23

12,5

1,65

+40

740 × 495 × 700

107

Parametrin arvo

Diesel generaattori

MSW-AVR 5000S EURO5

MSW-AVR DG750 EURO5

yksisylinterinen, nelitahtinen, ilmajäähdytteinen, diesel

230V \~ / 400V \~ / 50 Hz

4,6

400V\~: 5,0

400V\~: 4,6

230V\~: 4,25

230V\~: 1,65

12V / 8,3A

1

3000

Suositeltu 10W40 4-tahtisille dieselmoottoreille, joissa on puhdistuslisääaineita, API CC standardi tai korkeampi

IP23

16 12,5

Moottoriöljysäiliön tilavuus [L]	1,65
Ympäristön korkein lämpötila [°C]	+40
Mitat (PxLxK) [mm]	920 x 520 x 685	700 x 490 x 675
Paino [kg]	160	114

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Diesel generaattori
Malli	MSW-AVR 6000S EURO5
Moottorin tyyppi	yksisylinterinen, nelitahtinen, ilmajäähdytteinen, diesel
Virtalähteen jännite [V~] / taajuus [Hz]	230V ~ / 400V ~ / 50 Hz
Nimellisteho [kW]	5,5
Suurin teho [kW]	400V~: 6.0230V~: 5,1
DC-lähtö	12V / 8,3A
Tehokerroin	1
Nimellisnopeus [rpm]	1
Moottoriöljyn tyyppi	Suositeltu 10W40 4-tahtisille dieselmoottoreille, joissa on puhdistuslisääaineita, API CC standardi tai korkeampi
IP-luokka	IP23
Polttoainesäiliön tilavuus [L]	16
Moottoriöljysäiliön tilavuus [L]	1,65
Ympäristön korkein lämpötila [°C]	+40
Mitat (PxLxK) [mm]	920 x 520 x 630
Paino [kg]	167

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Diesel generaattori
Malli	MSW-AVR 7500F EURO5	MSW-AVR 7500S EURO5
Moottorin tyyppi	yksisylinterinen, nelitahtinen, ilmajäähdytteinen,diesel
Virtalähteen jännite [V~] /taajuus [Hz]	230V ~ / 400V ~ / 50 Hz
Nimellisteho [kW]	7,0
Suurin teho [kW]	400V~: 7.5230V~: 2,5	400V~: 7,5230V~: 6,37
DC-lähtö	12V / 8,3A
Tehokerroin	1
Nimellisnopeus [rpm]	3000
Moottoriöljyn tyyppi	Suositeltu 10W40 4-tahtisille dieselmoottoreille, joissa on puhdistuslisääaineita, API CC standardi tai korkeampi
IP-luokka	IP23
Polttoainesäiliön tilavuus [L]	12,5 16
Moottoriöljysäiliön tilavuus [L]	1,65
Ympäristön korkein lämpötila [°C]	+40
Mitat (PxLxK) [mm]	945 x 500 x 870	920 x 520 x 685
Paino [kg]	135	158

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeasta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden laadun parantamiseen liittyviin muutoksiin. Tekniikan kehityksen ja melun vähentämismahdollisuudet huomioiden laite on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuva riski on rajoitettu alimmalle tasolle.

Symbolien selitykset

CE	Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
	Lue käyttöohje ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva (yleinen varoitusmerkki).
	Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
	Käytä suojakäsineitä
	Käytä erityisiä jalkineita.
	Käytä suojaavaa esiliinaa.
	HUOMIO! Sähköiskun vaara!
	HUOMIO! Tulipalon vaara - helposti syttyvät materiaalit!
	Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!
	Hätäpysäytys!
	Huomio! Kuuma pinta voi aiheuttaa palovammoja.
	Tupakointi kielletty laitteen läheisyydessä. Laite sisältää syttyviä aineita.

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten jaiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin moihin tai kuolemaan.

Termi "laite" tai "tuote" varoituksissa ja ohjeiden kuvauksessa viittaa: Diesel generaattori

2.1. Sähköturvallisuus

a) Laitteen pistokkeen pitää sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

b) Vältettävä kosketusta maadoitettuihin osiin kuten putkiin, lämpöpattereihin, uuneihin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu ja koskettaa laitteita, jotka ovat alttiina suoralle sateelle, märille pinnoille ja toiminnalle kosteassa ympäristössä. Veden pääsy laitteeseen lisää sen vaurioitumisriskiä ja sähköiskun vaaraa.

c) Älä kosketa laitetta märillä tai kosteilla käsillä.

d) Älä käytä laitetta, jos virtajohto on vaurioitunut tai siinä on kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi

e) Sähköiskun välttämiseksi älä upota johtoa, pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.

f) Älä altista laitetta vedelle, mukaan lukien sateelle, lumelle ja tiheälle sumulle.

g) Laite on maadoitettava ennen käyttöä.

2.2. Turvallisuus työpaikalla

a) Pidä työpaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Toimi ennakoivasti, katso mitä olet tekemässä ja käytä tervettä järkeä laitteen käytön aikana.

b) Älä käytä laitetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Jos sinulla on epäilyksiä, toimiiko laite asianmukaisesti, tai toteat, että laitteessa on vaurioita, ota yhteyttä valmistajan huoltoon.

d) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!

e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).

f) Lapset ja sivulliset eivät saa olla läsnä työpisteessä.

g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto. Ennen kuin käytät laitetta suljetussa tilassa, varmista, että pakokaasut on poistettu asianmukaisesti. Kone tuottaa haitallista hiilimonoksidia. Jätä laitteen ympärille vähintään 1,5 m vapaata tilaa.

h) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.

i) Säilytä käyttöohje myöhempää käyttöä varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.

j) Pidä laite poissa lasten ja eläinten ulottuvilta.

k) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.

Muista! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta.

b) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentuneet psyykkiset, sensoriset ja henkiset toiminnot tai joilla ei ole riittävää kokemusta ja/tai tietoa, jos he eivät ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he eivät ole saaneet ohjeita, kuinka konetta on käytettävä.

c) Konetta voivat käyttää fyysisesti hyväkuntoiset, sen käyttöön kykenevät ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän

käyttöohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.

d) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammoihin.

e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on määritelty symbolien selityksen kohdassa 1. Vältä kosketusta akussa olevan rikkihapon kanssa. Asianmukaisten, sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.

f) Tämä laite ei ole leikkikalu. Lapsia tulee tarkkailla, jotta he eivät leiki laitteella.

g) Laitteeseen kiinnitetty akku sisältää rikkihappoa - suojaa ihoa ja silmiä akkua käsitellessäsi ja ihokosketuksessa pese kosketuskohta välittömästi puhtaalla vedellä.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta.

b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke päälle eikä pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.

c) Säilytä käyttämätön tuote poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.

d) Pidä tuote hyvässä teknisessä kunnossa.

e) Laite on pidettävä poissa lasten ulottuvilta.

f) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.

g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.

h) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset.

i) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.

j) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.

k) Pidä tuote etäällä syttymis- ja lämmönlähteistä.

I) Varmista, että dieselpolttoainesäiliön korkki on kiristetty täytön jälkeen.

m) Tarkista moottorin öljytaso säännöllisesti. Bajonettia ei saa pyörittää. Lisää tarvittaessa. Moottoriöljy tulee vaihtaa säännöllisesti kappaleessa "Huolto" kuvatulla tavalla. On suositeltavaa vaihtaa moottoriöljy, kun moottori on lämmin. Moottori- tai dieselöljyn lisääminen tai vaihtaminen moottorin käydessä on kiellettyä.

n) Älä kytke yksiköitä generaattoriin 3 minuuttiin käynnistämisen jälkeen tarkistaaksesi, ettei yksiköstä lähetä häiritseviä ääniä tai pakokaasuja.

o) Älä käytä kahta tai useampaa generaattoriin kytkettyä yksikköä samanaikaisesti ylikuormituksen välttämiseksi. Kytke laitteet päälle yksitellen, aloittaen laitteesta, jonka nimellisteho on suurin.

p) Käytä laitetta vain tasaisella alustalla varmistaaksesi oikean öljyvirtauksen.

q) Laite lämpenee käytön aikana ja pysyy kuumana jonkin aikaa sammuttamisen jälkeen. Älä koske laitteeseen ja sen osiin ennen kuin ne ovat jäähtyneet.

r) Älä käytä laitetta ulkona huonoissa sääolosuhteissa.

s) Laitteen tulee olla maadoitettu.

t) Dieselpolttoaineen tulee olla vapaa kaikista epäpuhtauksista ja vedestä.

u) Älä koskaan käytä laitetta ilman ilmansuodatinta.

v) Sammuta moottori ja jäähdytä laite täysin ennen puhdistusta, säätöä, lisävarusteiden vaihtoa ja kun laite ei ole käytössä.

w) Varmista, että polttoainetta säilytetään vain hyväksytyissä säiliöissä (esim. kanistereissa).

x) Älä tankkaa kipinöiden, avotulen tai palavien savukkeiden lähellä.

y) Sammuta moottori ennen tankkausta. Älä koskaan lisää polttoainetta moottorin käydessä tai vielä kuumana. Muuten läikkynyt tai höyrystynyt polttoaine voi syttyä moottorin kipinöistä tai äänenvaimentimen lämmöstä.

z) Älä täytä polttoainesäiliötä liikaa ja vältä polttoaineen läikkymistä tankkauksen aikana. Läikkynyt polttoaine tai höyry voi syttyä palamaan. Jos vuotoa tapahtuu, varmista, että alue on kuiva ennen moottorin käynnistämistä.

aa) Kuljetuksen aikana: Pysäytä yksikön moottori. Sulje ja kiinnitä polttoainesäiliön korkki ja käännä polttoaineventtiili "OFF-O"-asentoon. Tyhjennä dieselpolttoaine ennen kuin kuljetat pitkiä matkoja tai kuoppaisilla teillä.

bb) Pidä syttyvät materiaalit (bensiini, tulitikut, olki jne.) etäällä pakoputkesta.

cc) VAROITUS: moottorin vaurioitumisvaara väärän polttoaineen käytön seurauksena!

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöohjeet

Konetta käytetään sähkön tuottamiseen ja syöttämiseen muille sähkölaitteille. Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

3.1. Tuotteen yleiskatsaus

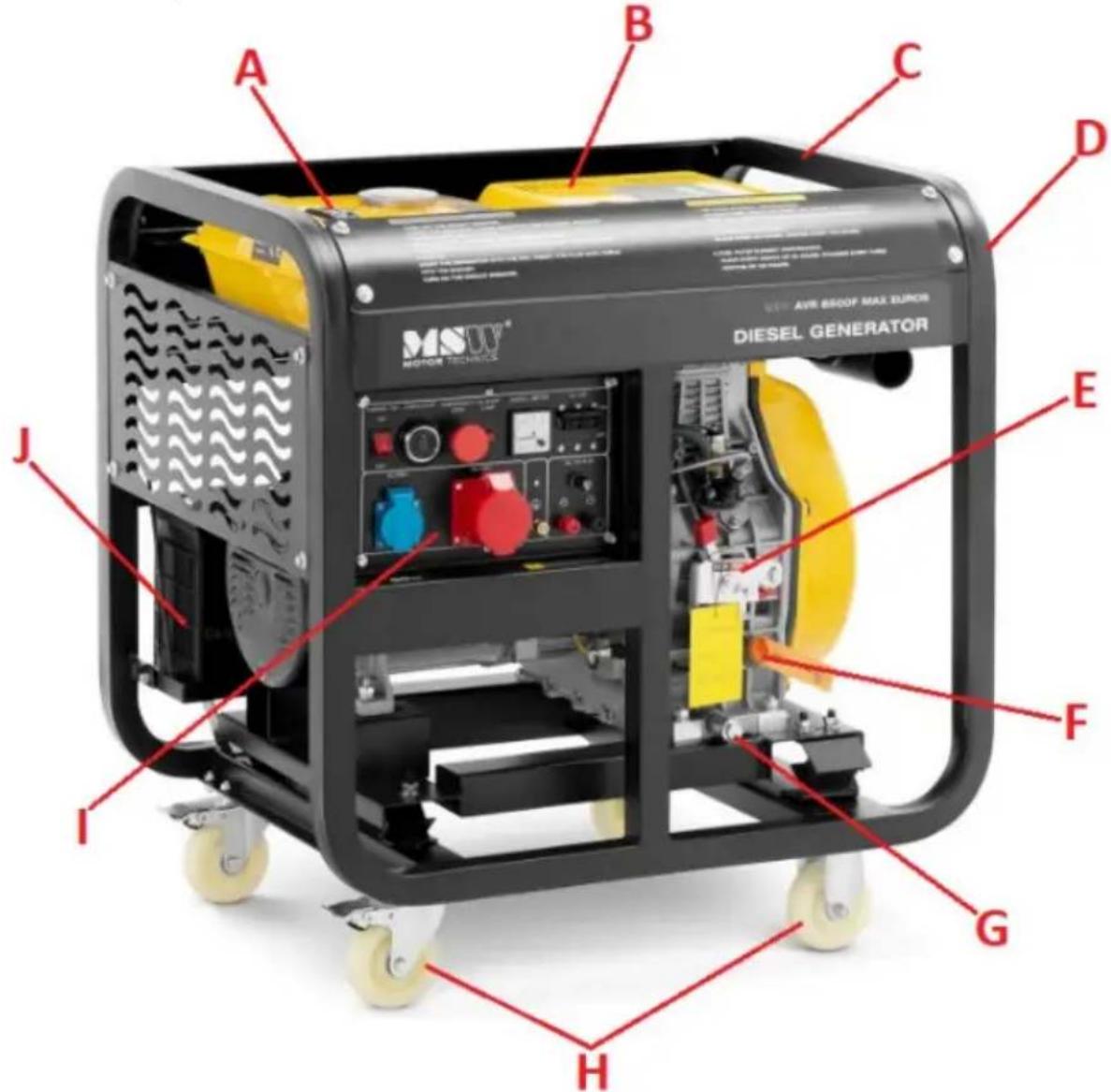

Avoin generaattori mallin MSW-AVR 8500F MAX EURO5 esimerkissä (muut ovat samanlaisia):

A. Polttoainetankki
C. Tukikehys
D. Ilmansuodattimen kotelo
E. Kaasuvipu
F. Öljyn täyttötulppa mittatikulla

B. Pakokaasun äänenvaimennin (piilossa keltaisen kannen alla)

G. Moottoriöljyn tyhjennystulppa

H. Kuljetuspyörät (2x jarrulla + 2x ilman)

I. Ohjauspaneeli, jossa pistorasiat

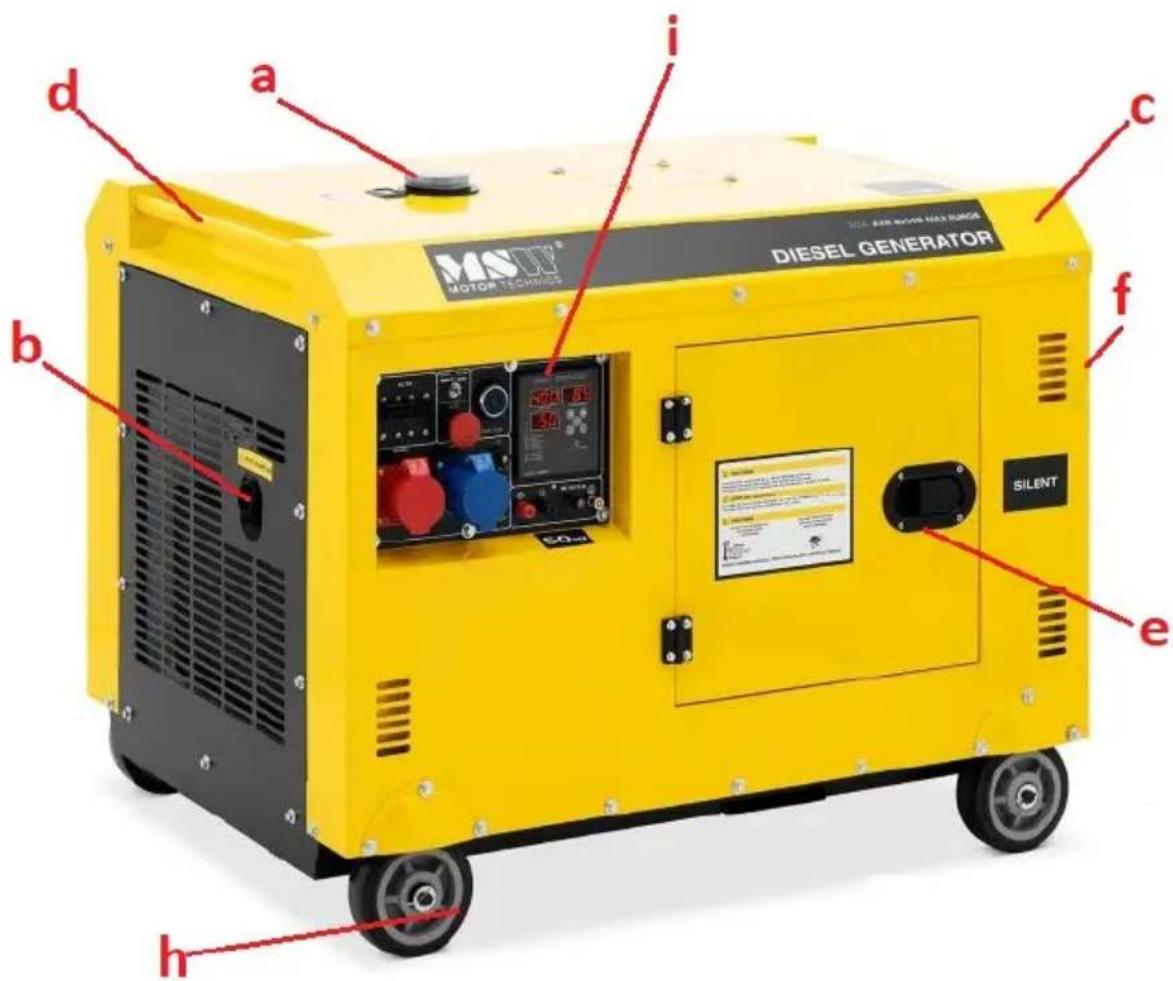

Suljettu generaattori mallin MSW-AVR 8500S MAX EURO5 esimerkissä (muu vastaava):

MOTOR TECHNICE DIESEL GENERATOR a b c d e f g h SILENT

a. Säiliön täyttökorkki

b. Pakokaasun äänenvaimennin

c. Kotelo

d. Kuljetuskahva

e. Läppä moottoria ja sen käsittelyä varten (molemmilla puolilla)

f. Pääsy ilmansuodattimeen (sivulla - ei näy kuvassa)

h. Kuljetuspyörät

3.2. Käyttöön valmistelu

Laitteen sijoittaminen

Ympäristön lämpötila ei saa ylittää 40 °C ja suhteellinen kosteus enintään 90 %. Sijoita laite siten, että se varmistaa hyvän ilmankierron, ja aseta se hyvin tuuletettuun tilaan.

HUOMIO! Säilytä vähintään 1,5 metrin etäisyys laitteen jokaisesta seinästä.

Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella (jos mahdollista - tasaisella), vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkilöiden, joilla on alentunut henkinen, sensorinen ja älyllinen toimintakyky, ulottumattomissa.

ENNEN ENSIMMÄISTÄ KÄYNNISTYSTÄ:

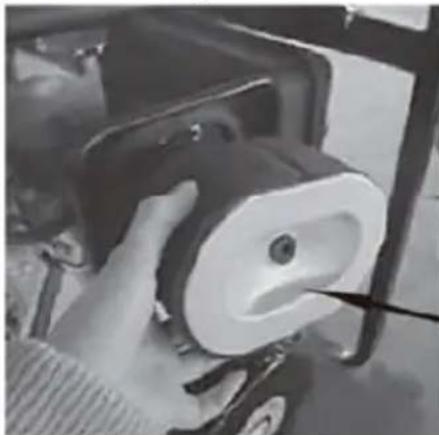

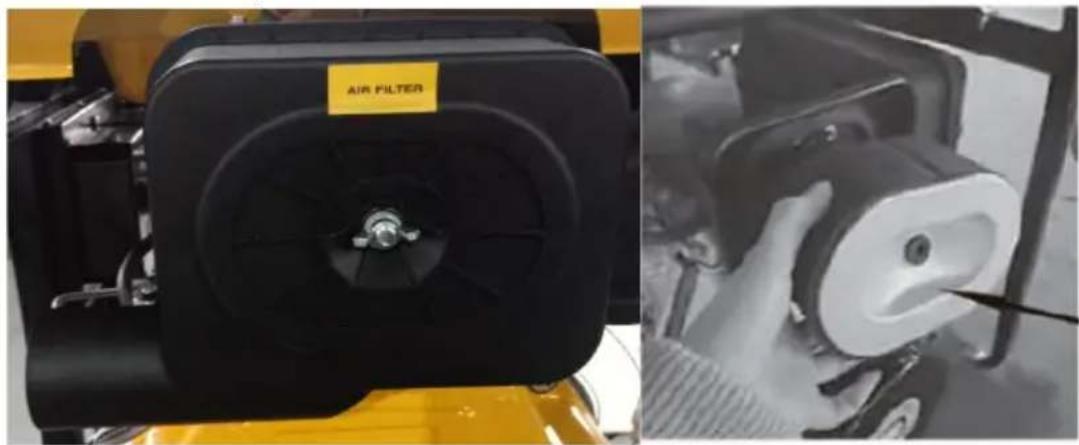

- Tarkista ennen jokaista käynnistystä, että ilmansuodatin on puhdas ja oikein asennettu. Jos moottorin teho laskee tai pakokaasun väri on väärä (tumma tai sinivalkoinen), vaihda suodatin irrottamalla sen kotelon kansi.

HUOMIO: Älä käynnistä konetta ilman ilmansuodatinta!

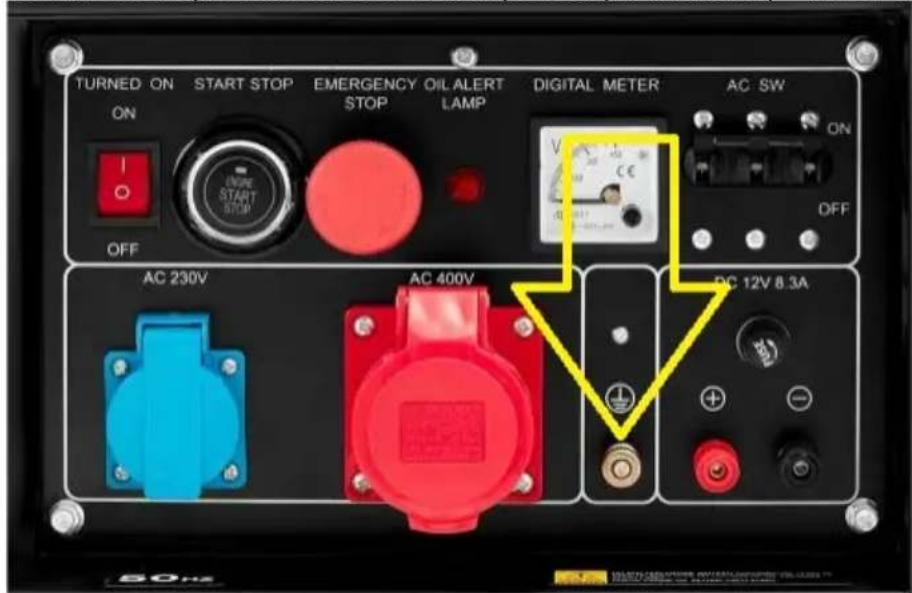

- Maadoita kone kytkemällä sen massa (katso ohjauspaneelin maadoitusliitäntä) maahan erityisellä maadoituskaapelilla (ei mukana) - katso alla olevaa kuvaa:

TURNED ON START STOP EMERGENCY OIL ALERT DIGITAL METER AC SW ON STOP LAMP OFF AC 230V AC 400V DC 12V 8.3A BOns

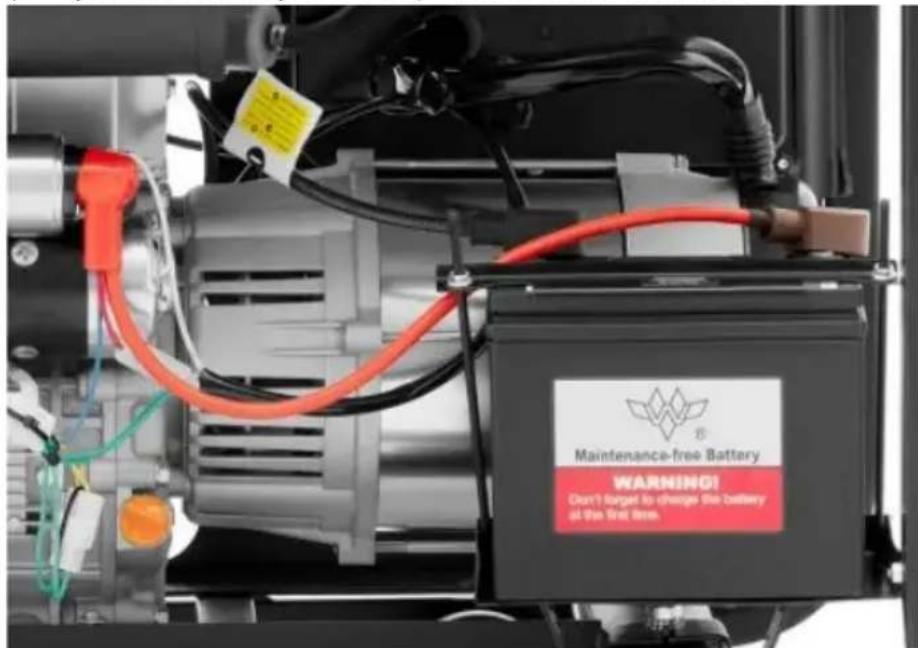

- Kuljetuksen aikana laitteen käynnistysakku saattaa olla irti. Siksi ennen käyttöä kytke laitteen maadoitusliitin ("-" kaapelin musta väri) ja mahdollisesti virtaliitin ("+" punainen kaapelin väri) - katso akun merkintä:

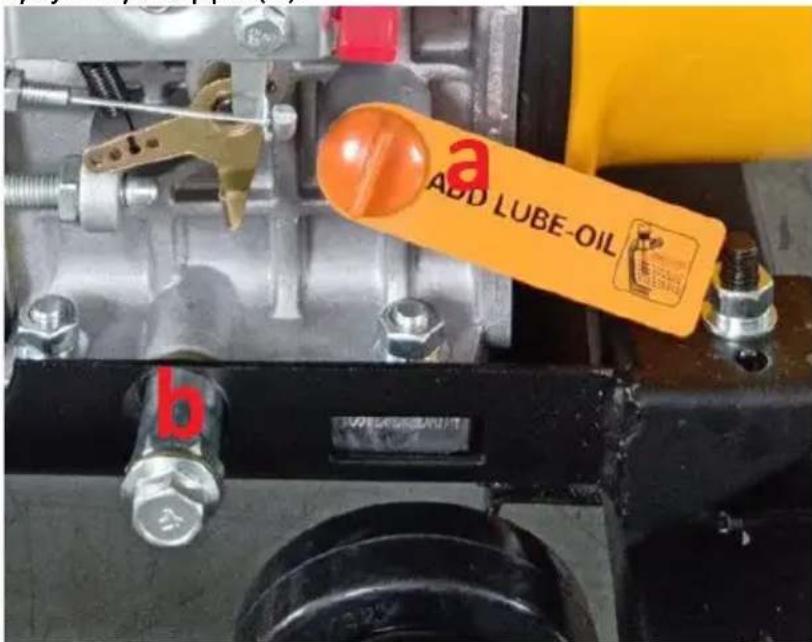

- Laitteen moottoria ei myöskään ole täytetty öljyllä kuljetuksen aikana, vaan siinä on vain jälkiä öljystä, jolla käyttöyksikön sisäiset komponentit on voideltu. Ennen kuin käynnistät moottorin ensimmäistä kertaa, moottorin kampikammioon on lisättävä öljyä mittatikun reiän kautta koneen ollessa tasaisella alustalla:

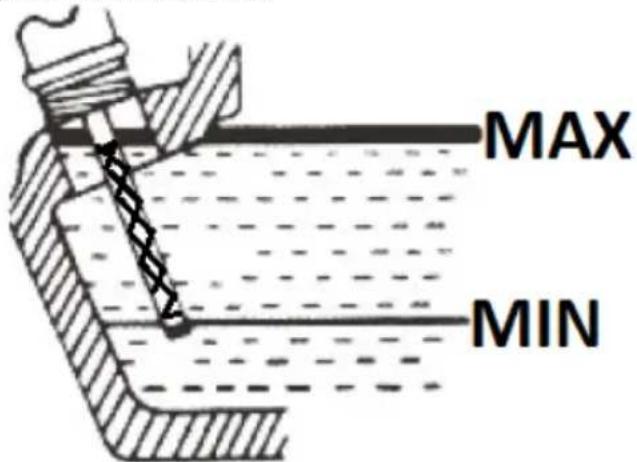

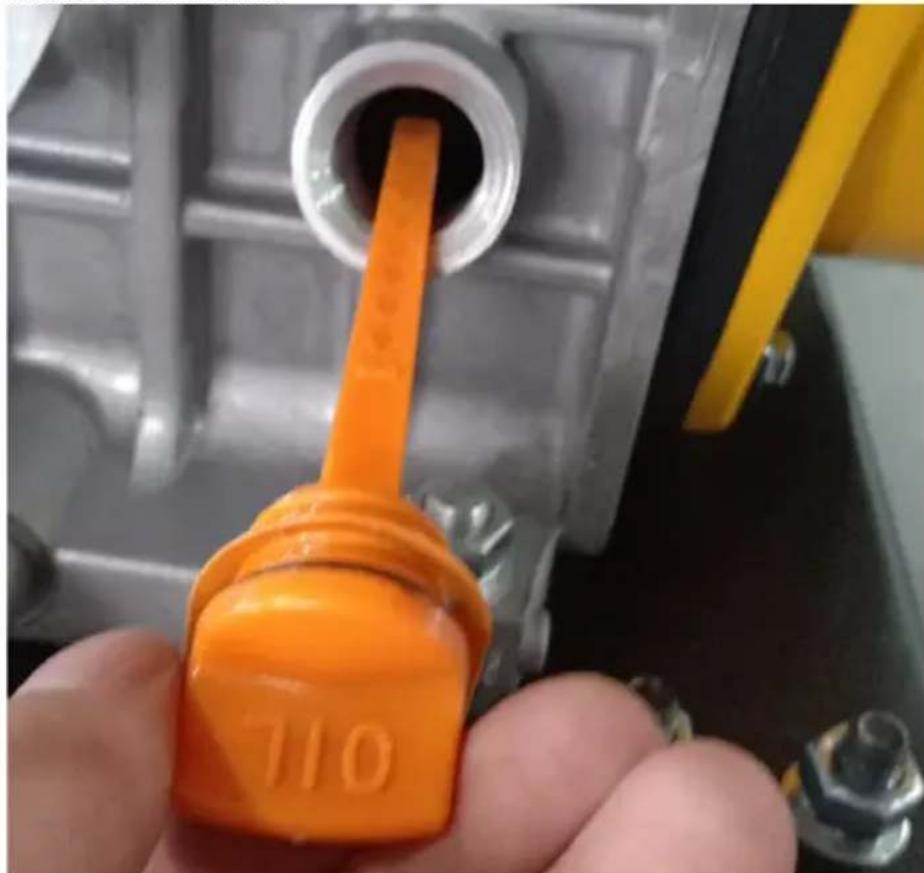

Oikean öljytason tulee olla mittatikun sallitulla alueella, eli raastettu kenttä -öljyn täytön jälkeen pyyhi mittatikku kuivaksi, työnnä se sitten kokonaan reikään ja vedä se ulos muutaman sekunnin kuluttua tarkistaaksesi, mihin öljy pääsee mittatikku.

MAX MIN

On suositeltavaa pysyä lähempänä sallitun alueen ylärajaa. Koneen käyttäminen väärällä määrällä moottoriöljyä voi vahingoittaa sitä!

Ylivuodon sattuessa ylimääräinen öljy tulee imeä pois. Käytä vain suositeltua tyyppiä tuoretta moottoriöljyä (katso teknisten tietojen taulukko).

TÄRKEÄÄ: joissakin malleissa on moottorin alhaisen öljytason ilmaisin ("OIL ALERT LAMP" tai "OIL LEVEL INDICATOR"), joka ilmoittaa, kun öljytaso laskee alle sallitun rajan, ja sammuttaa moottorin automaattisesti. Siitä huolimatta moottoriöljyn taso kannattaa tarkistaa säännöllisesti - mieluiten ennen jokaista koneen käsittelyä, kun moottori on vielä kylmä ja kaikki öljy on kampikammiossa.

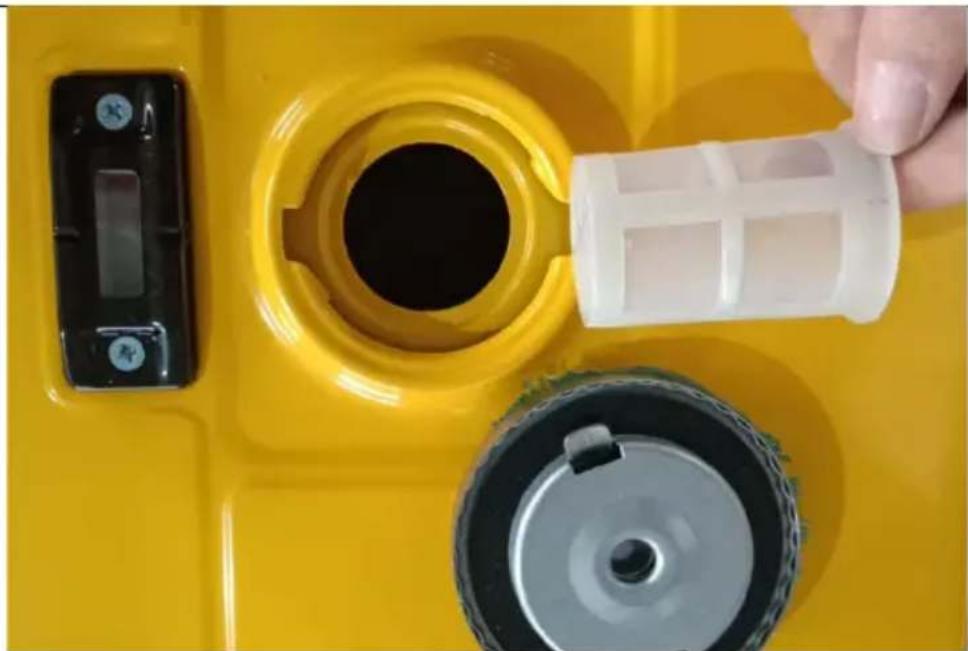

- Ennen ensimmäistä käynnistystä kaada polttoainetta säiliöön - käytä vain tuoretta, puhdasta dieselpolttoainetta. Kun täytät polttoainetta säiliöön, älä koskaan irrota säiliön tuloaukossa olevaa verkkosuodatinta. Polttoaineen enimmäismäärä näkyy täyttöaukon vieressä olevasta mittarista - älä ylitä kokonaan asteikon punaista kenttää.

Kun polttoaine on lopussa, sammuta laite ennen tankkausta. Kun tankkaat, varo läikyttämästä polttoainetta laitteen päälle, koska se voi jopa aiheuttaa syttymisen. Pyyhi läikkynyt polttoaine välittömästi.

3.3. Laitteen käyttö

3.3.1 MOOTTORISSA AJAMINEN

Ensimmäisen 20 käyttötunnin aikana koneen moottori on ns. ajon alainen. Tänä aikana, kun työskentelet laitteen kanssa, vältä moottorin ylikuormittamista ja vaihda moottoriöljy tämän ajan kuluttua tai ensimmäisen käyttökuukauden jälkeen - kumpi tulee ensin.

3.3.2 OHJAUSPANEELI

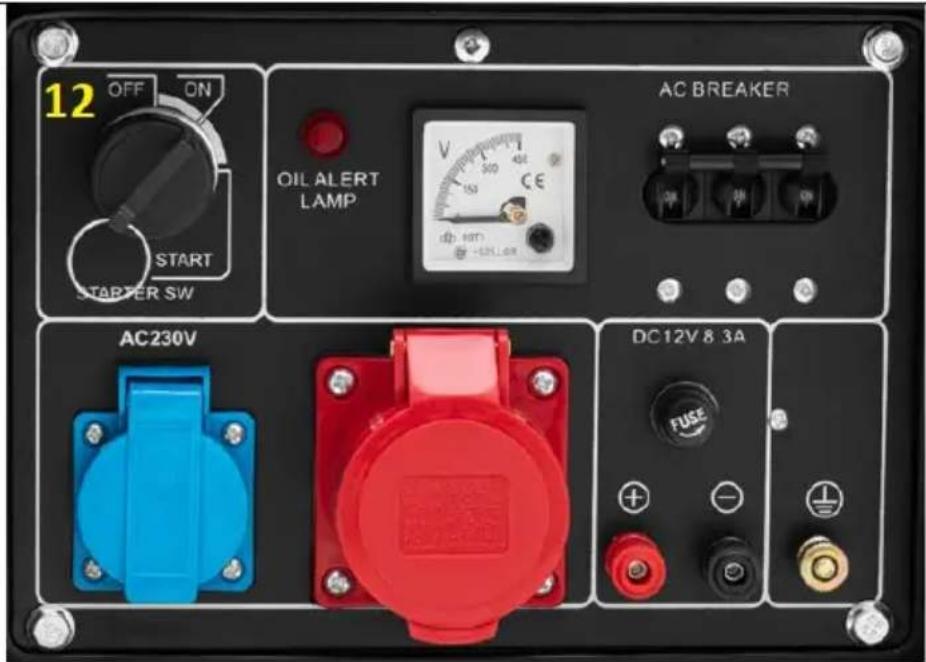

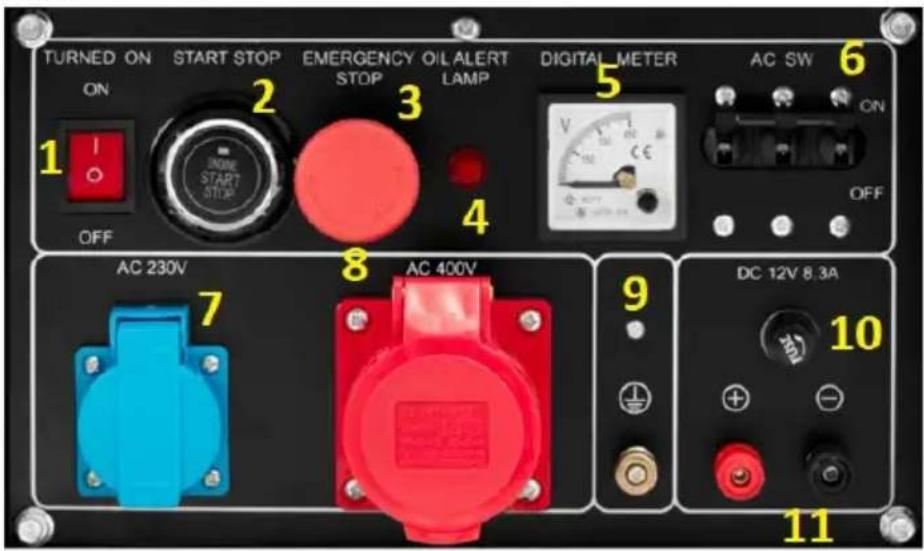

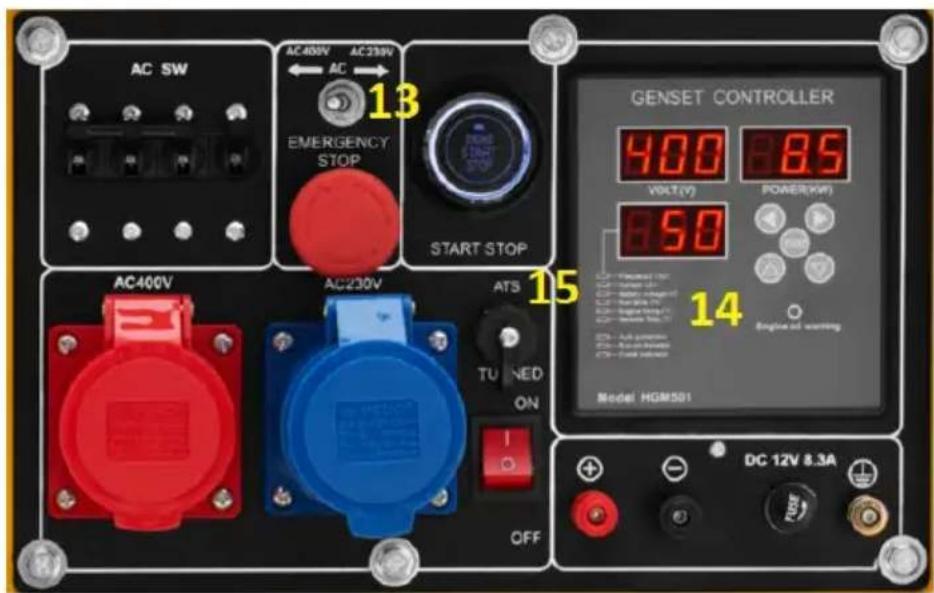

TURNED ON START STOP EMERGENCY OIL ALERT LAMP DIGITAL METER AC SW 6 ON 2 STOP 3 LAMP 5 ON 1 OFF ON ON START STOP AC 230V 7 AC 400V 9 DC 12V 8.3A 10 OFF DC 12V 8.3A 11

12 OFF ON START STARTER SW OIL ALERT LAMP AC BREAKER AC230V DC12V 8 3A FUSE

AC SW AC400V AC230V EC EMERGENCY STOP START STOP GENSET CONTROLLER 400 V 8.85 VOLT(V) POWER(KW) 650 AC400V AC230V ATS T U N E D ON OFF Engine and warning Model HGM501 DC 12V 8.3A

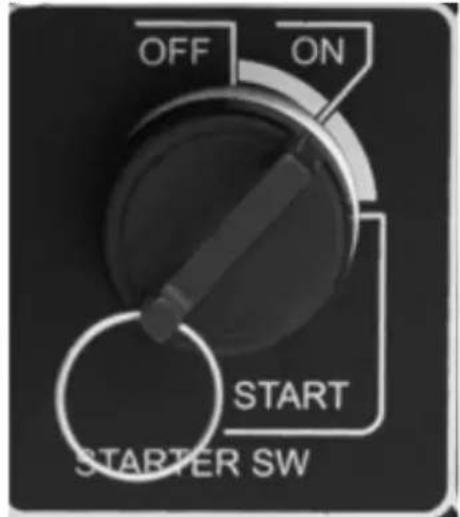

1. Virta-avain ON/OFF (päällä/pois)
2. Käynnistyspainike
3. Hätäpysäytyspainike
4. Matalapaine/öljytason ilmaisin
5. Jännitteen ilmaisin
6. Ylivirtakatkaisija
7. 1-vaiheinen pistorasia 230V
8. 400V 3-vaiheinen pistorasia
9. Ulkoisen maadoituselektrodin liitäntä
10. 12V ulostulon sulakepistoke
11. 12V napalähdöt
12. Virtalukko käynnistimellä
13. 230/400V pistorasiakytkin
14. Laitteen ohjauspaneeli

15. Tulo ATS-ohjaimeen (valinnainen)

3.3.3 MOOTTORIN KÄYNNISTYS

a) Varmista, että virrankatkaisin (6) on "ON"-asennossa.

b) Rekyylikäynnistin (tietyt mallit):

• Kytke sytytysvirta - aseta kytkin (1) "ON"-asentoon.

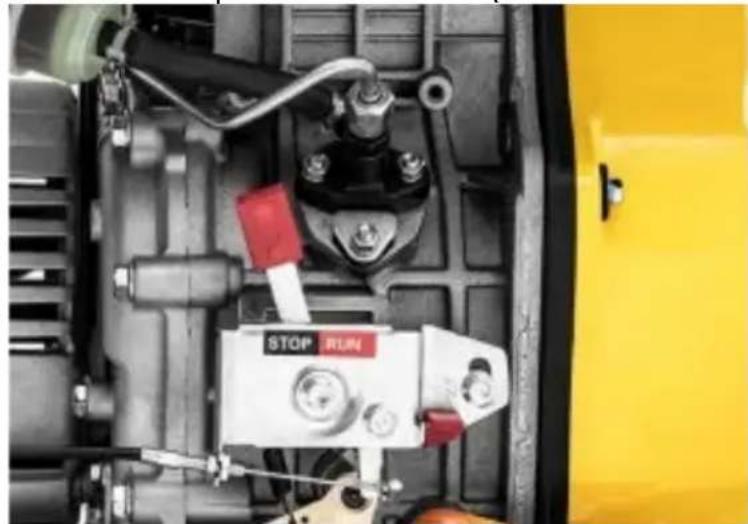

• Aseta kaasuvipu RUN-asentoon (katso alla olevaa kuvaa):

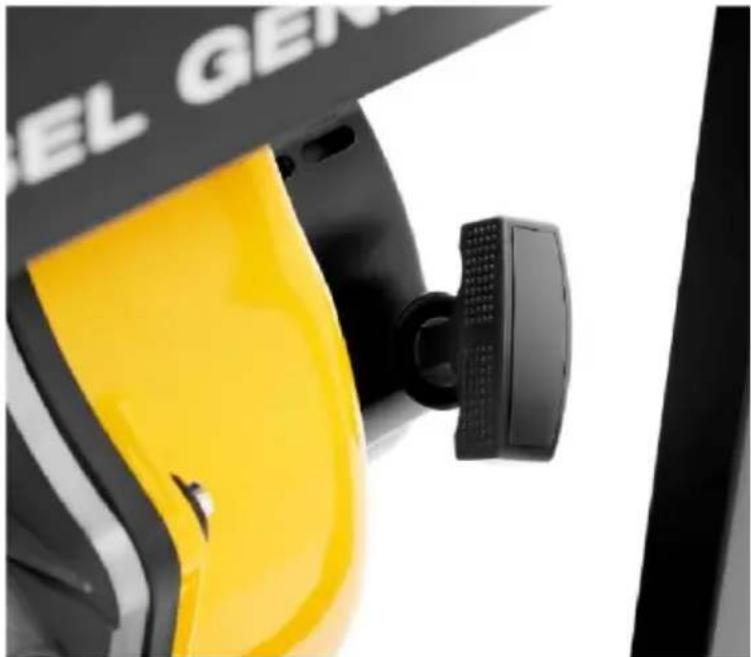

- Tartu käynnistysvivun kahvaan ja vedä se. Vedä aluksi kevyesti, kunnes tunnet vastusta, ja vedä sitten äkillisellä liikkeellä kahvasta vapauttamatta, kunnes moottori käynnistyy. Pidä sitä kiinni ennen kuin annat sen palata lähtöasentoonsa - katso alla olevaa kuvaa:

HUOMAA: moottorin käynnistäminen kylmissä olosuhteissa voi olla vaikeaa, joten kahvasta voi olla tarpeen vetää useita kertoja.

c) Sähkökäynnistin:

• (vain MSW-AVR DG750 EURO5), työnnä avain virtalukkoon.

OFF ON START STARTER SW

• Käännä sytytysvirta "ON"-asentoon

- Paina käynnistyspainiketta käynnistääksesi moottori pitämällä sitä painettuna, kunnes moottori käynnistyy, tai MSW-AVR DG750 EURO5 mallin tapauksessa pidä virtaavainta "START"-asennossa, kunnes moottori käynnistyy. Normaali moottorin käynnistys kestää vain muutaman sekunnin, mutta kylmissä olosuhteissa se voi kestää hieman kauemmin.

HUOMAA: jos moottori ei käynnisty 10 sekunnin kuluttua, vapauta käynnistyspainike/avain, odota 15 sekuntia ja yritä käynnistää moottori uudelleen. Moottorin pyörittäminen liian pitkään voi heikentää akkua.

- Moottorin käynnistämisen jälkeen anna sen käydä ilman kuormaa 3 minuuttia. kunnes se saavuttaa käyttölämpötilansa.

3.3.4 TYÖSKENTELY GENERAATTORIN KANSSA

- (tietyt mallit) valitse virta, jota haluat käyttää kytkimellä (230 tai 400 V)

- Yhdistä nykyinen vastaanottava laite (tai useampia laitteita alkaen aina eniten virtaa kuluttavasta)

- Aseta kaasuvipu korkeammalle kierrosluvulle - siirrä se "RUN"-asentoon.

- Kytke kytketty vastaanotin päälle - jos käytössä on useampi kuin yksi laite, aloita aina vahvimmasta ja kytke ne päälle peräkkäin, myös aloittaen vahvimmasta, ei koskaan kaikkia samanaikaisesti.

TÄRKEÄÄ: Tarkista ennen työn aloittamista, että generaattori pystyy tukemaan liitettyjen kuormituslaitteiden kuormitusta.

Jos generaattori sammuu yhtäkkiä, tämä tarkoittaa, että virrankulutus on liian korkea. Voit yrittää lisätä nopeutta asettamalla kaasuvipu kokonaan "RUN"-asentoon - tarkkaile jännitemittarin (5) tai ohjauspaneelin (14) merkintöjä.

3.3.5 ULKOISEN AKUN LATAAMINEN

• Generaattorin ollessa pois päältä, liitä asianmukaiset navat akun napoihin ("+" - punainen, "-" musta)
• Koneen käynnistyksen jälkeen akku alkaa latautua automaattisesti sisäänrakennetun jännitesäätimen ansiosta. TÄRKEÄÄ: älä jätä akkua kytkettynä generaattoriin, kun se ei ole päällä.

3.3.6 SAMMUTTAMALLA

• Irrota kaikki nykyiset kuluttajat.
• Anna toimia ilman kuormaa n. 3 minuuttia, jotta moottori jäähtyy.
• Sammuta moottori käynnistyspainikkeella (2) tai, jos kyseessä on malli MSW-AVR DG750 EURO5, aseta käynnistysavain (12) "OFF"-asentoon.
• Aseta kaasuvipu "STOP"-asentoon. Se on myös vaihtoehtoinen tapa sammuttaa moottori (kuristus).

3.3.7 MOOTTORIN HÄTÄSEIS

- Hätätilanteessa tai muussa vaaratilanteessa moottori voidaan sammuttaa ohjauspaneelin hätäpainikkeella (3). Ennen uudelleenkäynnistystä tämä painike on ensin palautettava alkuperäiseen asentoonsa, eli käännettävä sitä myötäpäivään, kunnes se ponnahtaa ulos.

3.4. Puhdistaminen ja huolto

3.4.1 HUOLTOVÄLITAULUKKO

Toiminta	Intervalli >	Päivittä in	1 kuukauden välein tai 20 käyttötunn in jälkeen	3 kuukauden tai 100 työtunni n välein	Kuuden kuukauden tai 500 käyttötunni n välein	Joka vuosi tai 1000 käyttötunn nin jälkeen
Tyhjennä polttoainesäiliössä oleva polttoaine			X (tai ennen pidempää käyttöä)
Tarkista moottorin öljyn kunto		X
Tarkista mahdolliset moottoriöljyvuodot		X
Tarkista kaikkien asennusruuvien kireys		X
Vaihda moottoriöljy			X (vain ensimmäin en vaihto)	X
Tarkista/vaihda ilmansuodatin					X (jos työskentele t erittäin pölyisessä ympäristös sä, tätä väliä tulee lyhentää vastaavasti )
Tarkista/vaihda polttoainesuodatin		X (ohjaus)				X (muuttaa)
Tarkasta polttoaineletkut/put ket					X (vaihda tarvittaessa )
Tarkista akun lataustila		X

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.

- Odota, kunnes pyörivät osat pysähtyvät.

b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.

c) Kuivaa kaikki osat jokaisen puhdistuksen jälkeen perusteellisesti, ennen kuin otat laitteen uudelleen käyttöön.

d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.

e) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.

f) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.

g) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.

h) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.

i) Käytä puhdistamiseen pehmeää puhdistusliinaa.

j) Älä jätä akkua laitteeseen, jos sitä ei käytetä pitkään aikaan. Irrota se laitteesta irrottamalla negatiivinen puristin (musta).

k) Puhdistamiseen ei saa käyttää teräviä ja/tai metalliesineitä (esim. teräsharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on valmistettu.

I) Moottoriöljyn vaihto:

- Ennen moottoriöljyn vaihtoa on parasta lämmittää sitä hieman käyttämällä laitetta jonkin aikaa. Lämmin öljy on ohuempaa ja valuu siksi nopeammin.

VAROITUS: öljy voi olla kuumaa heti käytön jälkeen - palovammojen vaara!

• Laita jäteöljyn tyhjennystulpan (G) alle astia käytetylle öljylle.

- Kierrä ensin öljyntäyttöaukon korkki irti mittatikulla (a) ja sitten tyhiennystulppa (b):

a ADD LUBE-OIL b

- Kun öljy ei enää valu, kierrä tyhjennystulppa (b) takaisin paikoilleen ja täytä uudella öljyllä täyttötulpan kautta.

m) Ilmansuodattimen vaihto:

- (koskee vain suljettuja generaattoreita) ruuvaa irti sivukotelon läppä ("ILMANSUODATIN") päästäksesi suodatinkotelon kanteen:

- Pura suodatin ja tarkista sen kunto - puhalla siihen tarvittaessa paineilmalla (ei liian korkealla paineella) tai vaihda se uuteen:

HUOMIO: älä puhdista suodatinta millään pesuaineella äläkä voitele öljyllä!

n) Polttoainesuodattimen vaihto:

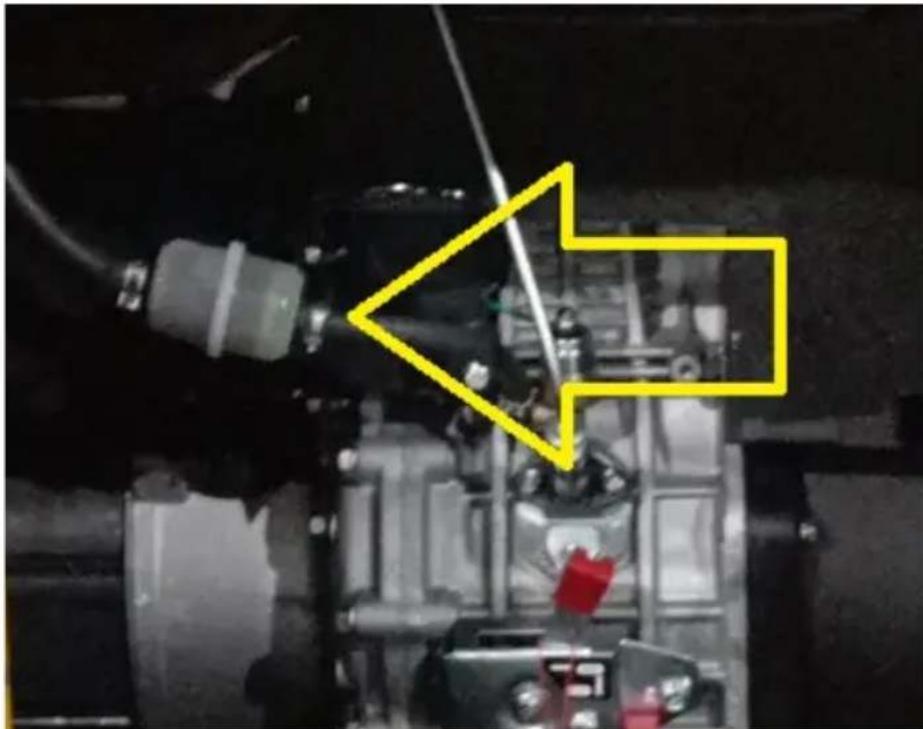

Polttoainesuodatin sijaitsee polttoaineletkussa säiliön ja moottorin välissä:

• Anna koneen jäähtvä kokonaan.

- Tyhjennä polttoaine säiliöstä.

- Irrota nauhat polttoaineletkujen päistä suodattimen molemmilta puolilta.

- Irrota suodatin letkuista (käännä suodatinta oikealle/vasemmalle - älä vedä väkisin)

- Huuhtele purettu suodatin tuoreella dieselpolttoaineella tai vaihda se tarvittaessa uuteen.

o) Varastointi/pidennetty seisokkiaika:

• Kävtä konetta ilman kuormaa 3 minuuttia.

- Kun öljiv on vielä lämmintä, mutta ei tuoretta, vaihda se uuteen.

- Lisää muutama ml tuoretta moottoriöljyä palotilaan (irrota sylinterinkannen tulppa).

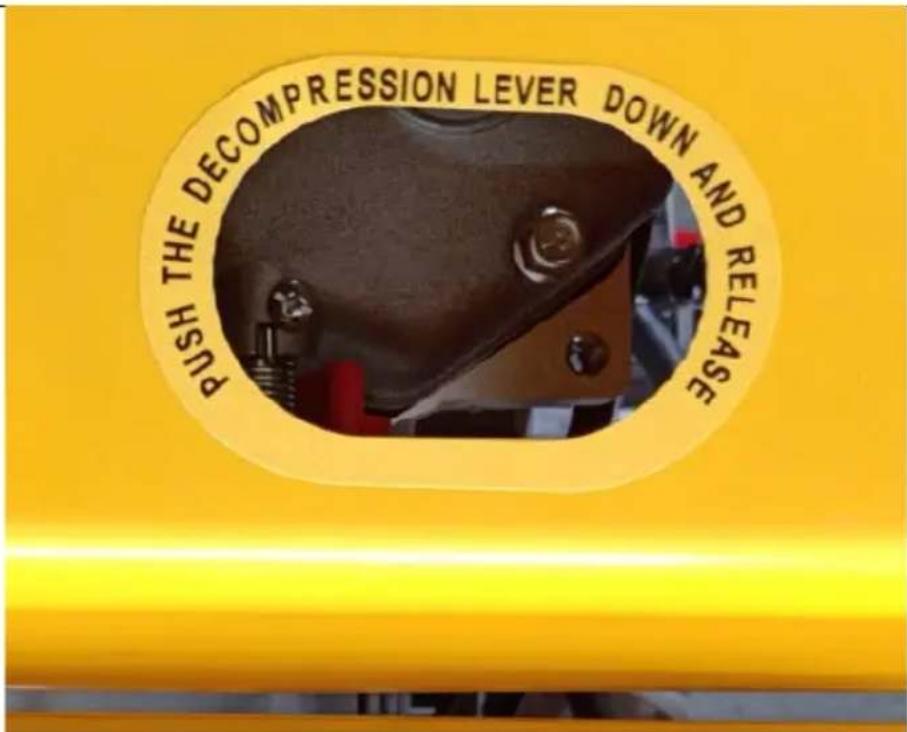

(vain rekyylikäynnistimellä varustetuissa moottoreissa) paina paineenalennusvipua (katso alla olevaa kuvaa - suljetuissa malleissa pääsy kotelon yläkannen irrotuksen jälkeen) ja vedä samanaikaisesti käynnistysvipua 2-3 kertaa.

- (jos moottorissa ei ole rekyylikäynnistintä) paina paineenalennusvipua (katso kuva alla) ja pyöritä käynnistintä 1-2 sekuntia, mutta älä käynnistä konetta.

- (vain moottorit, joissa on rekyylikäynnistin) vedä käynnistyskahvasta hitaasti, kunnes tunnet vastusta.

- Tyhjennä polttoaine säiliöstä.

- Puhdista moottori.

OHJE AKKUJEN JA PARISTOJEN TURVALLISEEN HÄVITTÄMISEEN.

Laitteissa on 12V akku.

Pura käytetyt paristot laitteesta samalla tavalla kuin kokoat ne.

Toimita akku näiden materiaalien hävittämisestä vastuussa olevaan keräyspisteeseen.

LAITTEISTOJEN HÄVITTÄMINEN

Kun käyttöaika on päättynyt, tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se pitää toimittaa kierrätystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käyttää uudelleen niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Tiedot käytettyjen laitteiden asianmukaisista hävittämispisteistä saat paikallisviranomaisilta.
