Merkki	Brennenstuhl
Malli	BF 5051 M
Tuotetyyppi	Kannettava 360° LED-projektori
Teho	50 W
Nimellisjännite	220–250 V~, 50/60 Hz
Nimellisvirta	1,22 A
Mitat (P x L x K)	205 x 211 x 222,5 mm
Paino	2,85 kg
Suojausluokka	IP54 (pöly- ja roiskevesisuojattu)
Iskunkestävyys	IK08
Sähköinen suojausluokka	I
Virtajohto	H07RN-F 3G1,5 mm², ei vaihdettavissa
Sisäänrakennettu pistorasia	Kyllä, 220–250 V~, max. 3400 W, toimii myös sammutettuna
Valaistustoiminnot	Sytytys 100 %:lla, vaihto 50 %:iin, sammutus peräkkäisillä kytkimen painalluksilla
Käyttö	Sisä- ja ulkokäyttö (paitsi latauksen aikana)
Asennus	Jalustalle, ripustettuna tai ruuvattuna (jalusta ei sisälly)
Yhteensopivat lisävarusteet	Jalustat TS 250, TS 170, TS 300; lisävaruste CB 70 kahdelle projektorille
Kunnossapito	Puhdistetaan kuivalla tai kevyesti kostealla liinalla, ilman liuotinta tai hankausainetta
Valonlähde	LED, ei vaihdettavissa; vaihda koko projektori käyttöiän päätyttyä
Turvallisuusohjeet	Älä katso säteeseen; älä käytä vaurioituneena; ei ulkoista himmennintä; pidä vähimmäisetäisyys ylikuumenemisen välttämiseksi
Hävittäminen	Ei saa hävittää kotitalousjätteenä; kierrätä WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - BF 5051 M BRENNENSTUHL

Kuinka sytytän projektorin ja säädän tehoa?

Paina kytkintä (A) sytyttääksesi 100 % teholla. Toinen painallus vähentää 50 %:iin, kolmas sammuttaa projektorin.

Voinko käyttää tätä projektoria ulkona?

Kyllä, se on suunniteltu sisä- ja ulkokäyttöön suojausluokalla IP54 (pöly- ja roiskevesisuojattu). Huomio: latauksen aikana se ei ole suojattu.

Kuinka puhdistan projektorin?

Irrota laite ensin verkkovirrasta. Käytä kuivaa tai kevyesti kosteaa liinaa. Älä käytä koskaan liuotinta tai hankausainetta.

Mitä tehdä, jos projektori ei syty?

Tarkista pistorasia ja virtajohto. Jos johto on vaurioitunut, laite on hävitettävä (johtoa ei voi vaihtaa). Jos kaikki vaikuttaa normaalilta, ota yhteyttä huoltopalveluun.

Toimiiko sisäänrakennettu pistorasia, vaikka projektori on sammutettu?

Kyllä, sivulla oleva pistorasia (B) antaa virtaa myös projektorin ollessa sammutettuna. Se kestää enintään 3400 W.

Voinko asentaa projektorin jalustalle?

Kyllä, voit asentaa sen sopivaan Brennenstuhl-jalustaan (mallit TS 250, TS 170, TS 300). Kahdelle projektorille käytä lisävarustetta CB 70.

Mikä on LEDien käyttöikä?

Käyttöohje ei määrittele tarkkaa kestoa, mutta LEDit ovat yleensä pitkäikäisiä. Kun ne saavuttavat käyttöikänsä lopun, vaihda koko projektori (valonlähde ei ole vaihdettavissa).

Onko projektori yhteensopiva ulkoisen himmentimen kanssa?

Ei, laite ei sovellu käytettäväksi ulkoisten himmentimien kanssa. Käytä vain sisäänrakennettua kytkintä.

Voinko itse vaihtaa valonlähteen?

Ei, valonlähdettä ei voi vaihtaa. Projektori ei sisällä mitään huoltoa vaativia osia. Käyttöiän päätyttyä projektori on kierrätettävä WEEE-direktiivin mukaisesti.

Mitkä ovat tärkeät turvatoimet?

Älä koskaan katso suoraan valokeilaan. Älä käytä laitetta, jos se on vaurioitunut. Pidä vähimmäisetäisyys, jotta valaistut esineet eivät ylikuumene. Pidä poissa lasten ulottuvilta.

KÄYTTÖOHJE BF 5051 M BRENNENSTUHL

Käyttöohje Kannettava 360° LED-kohdevalaisin

BF 3050 M / BF 5050 M / BF 5051 M

Huomio: Lue ennen kohdevalon käyttöä tämä käyttöohje huolellisesti lävitse ja säilytä se turvallisessa paikassa myöhempää tarvetta varten!

TURVALLISUUSOHJEET

1. Tarkasta tuote ennen sen jokaista käyttökertaa mahdollisten vaurioiden varalta. Älä koskaan käytä tuotetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun.

Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

1. Älä käytä tuotetta räjähdysalttiissa ympäristöissä, hengenvaara!
2. Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.
3. Älä koskaan katso suoraan valoon.
4. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.
5. Tämän valaisimen joustavaa ulkojohtoa ei voi vaihtaa; jos johto on vaurioitunut, valaisin on hävitettävä.
6. Tuote ei vastaa latauksen aikana IP54-luokitusta (pöly- ja roiskevesisuojattu).

Ei sovellu käytettäväksi ulkoisten himmentimien kanssa.

Jos vähimmäisetäisyydet alitetaan, valaistavat esineet saattavat ylikuumentua.

TEKNISET TIEDOT

Suojausluokka: I

Kotelointiluokka: IP 54, IK08

Nimellisjännite: 220–250 V\~ 50/60 Hz

Liitäntäjohto: H07RN-F 3G1,5 mm²

Pistorasia: 220–250 V\~, enint. 3400 W

Tyyppi: BF 3050 M BF 5050 M BF 5051 M
Tuotenumero: 1171410900 1171410902 1171411902
Verkkopistoke: DE DE FR
Tehonotto (W): 30 50	50
Enimmäisvirta (A):	0,75	1,22	1,22
Mitat (mm):	205 x 211 x 222,5	205 x 211 x 222,5	205 x 211 x 222,5
Suojuksen mitat (mm):	200 ∅ x 85,8 h	200 ∅ x 85,8 h	200 ∅ x 85,8 h
Paino (kg):	1,85	2,85	2,85
Tehokerroin:	>0,9	>0,9	>0,9
Heijastava enimmäispinta (cm ^2 ):	456	456	456

Tämä LED-kohdevalo soveltuu sisä- ja ulkovalaistukseen.

KÄYTTÖÖNOTTO

KOHDEVALAISIMEN KYTKEMINEN PÄÄLLE JA POIS

Laita kohdevalaisin paikoilleen ja kytke se päälle painikkeella (A).

Kohdevalaisin palaa 100 prosentin kirkkaudella. Uusi painallus vähentää kirkkauden

50 prosenttiin ja kolmas painallus sammuttaa valon.

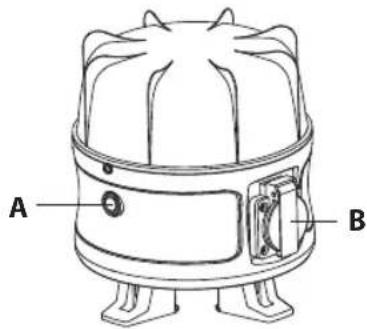

A: Virtapainike ja toimintapainike

B: Pistorasia

C: Koukku

KÄYT TÖTAVAT

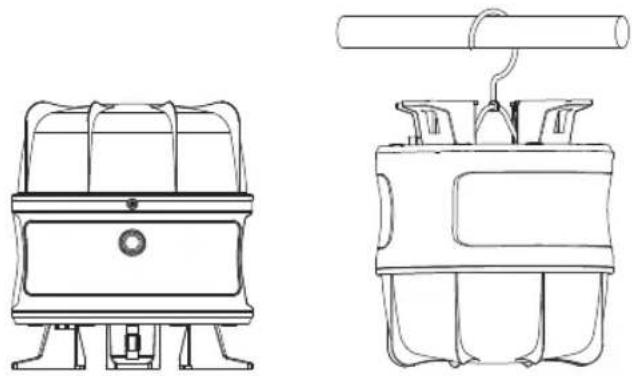

Pystyssä: Aseta kohdevalaisin kuivalle, tasaiselle pinnalle.

Ripustettuna: Ripusta kohdevalaisin soveltuvaan putkeen.

Yhdessä: useampien BF-kohdevalaisinten yhteiskytkentä.

Kohdevalaisimen sivulla on pistorasia (B), jonka avulla valaisinta voidaan käyttää myös virranjakajana.

Pistorasia toimii myös silloin, kun valo ei pala.

Jalustalla (si sisälly toimitukseen)

Yksi tai kaksi kohdevalaisinta voidaan asentaa Brennenstuhl-jalustaan.

Kahden kohdevalaisimen asentamiseen tarvitaan lisävarusteena saatava poikkikannatin CB 70 1172640059.

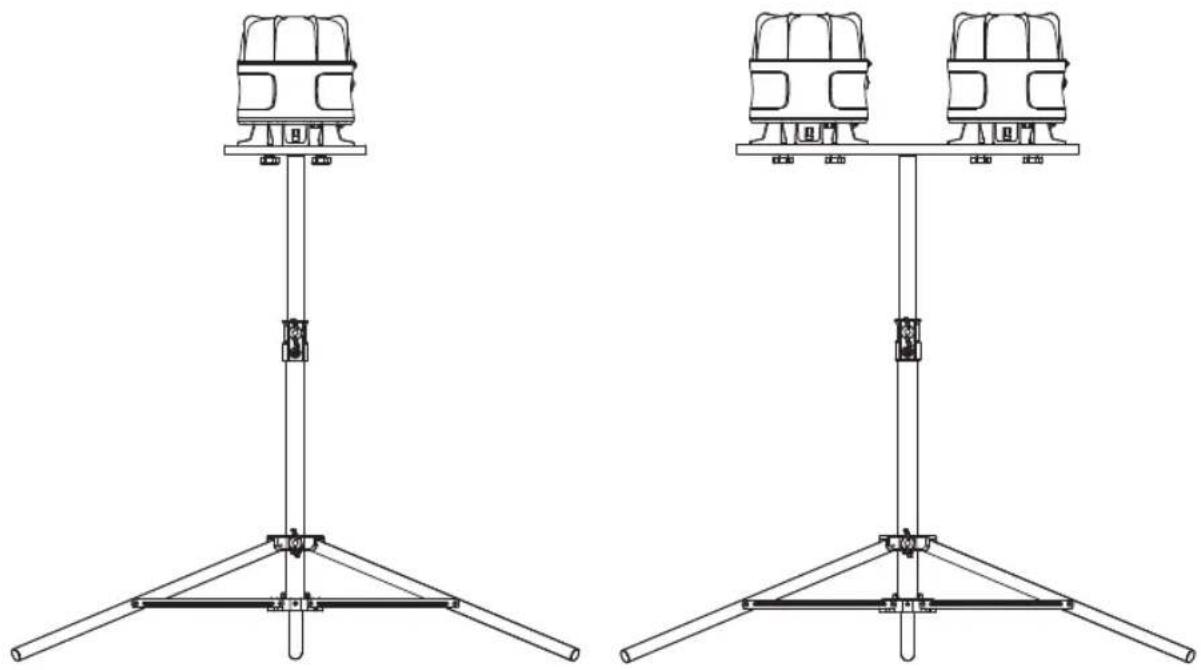

Pystyyn ruuvattu yksittäinen kohdevalaisin Pystyyn ruuvattu

(vain mallit TS 250 1170610020

ja TS 170 1170610010

ja TS 300 9171991100)

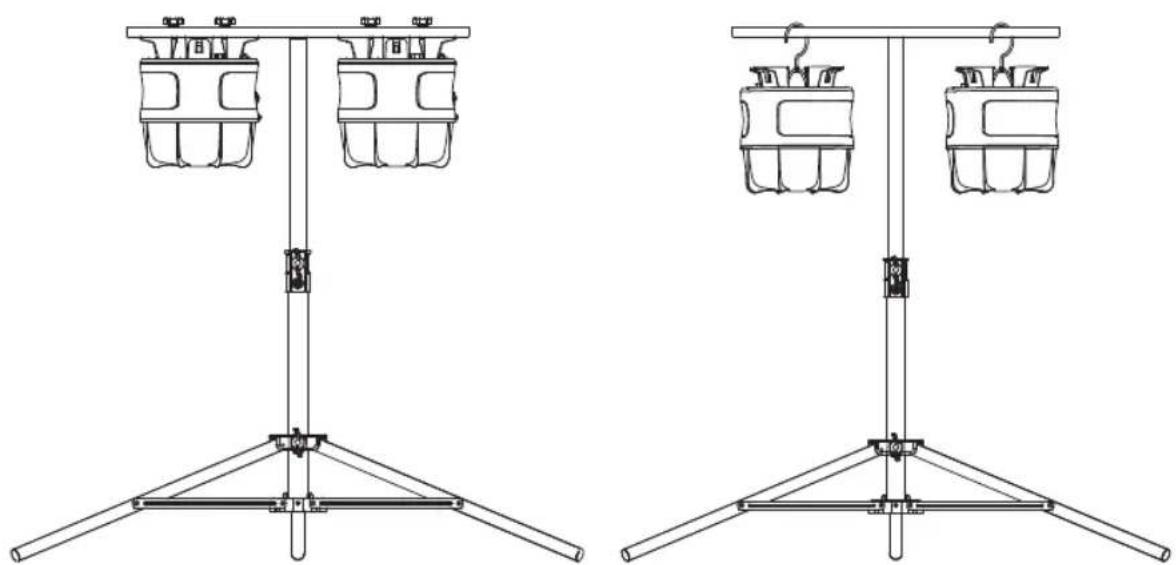

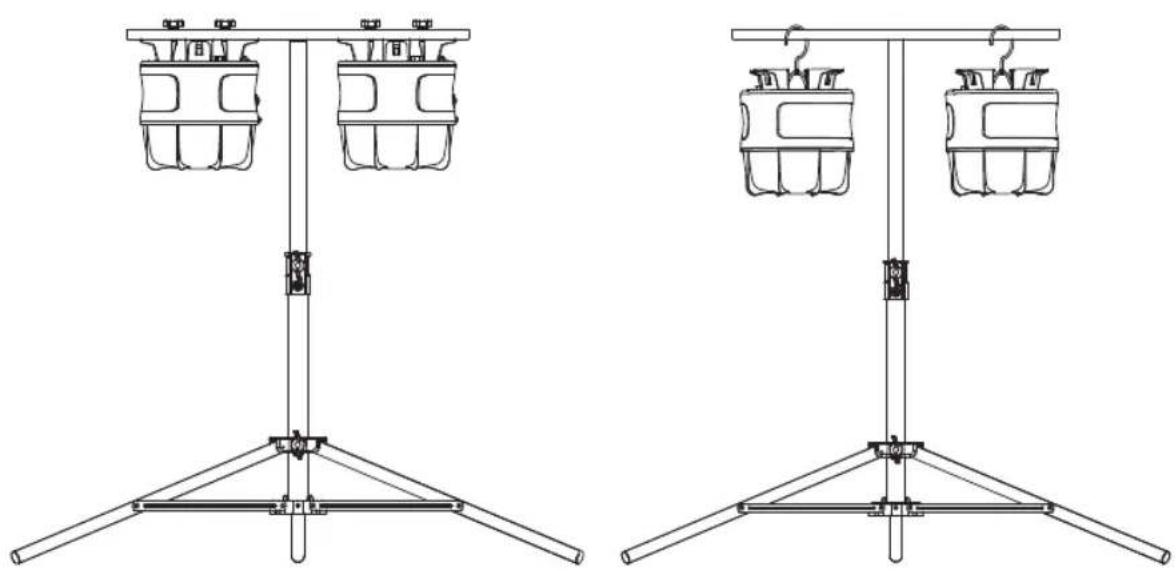

Ripustettu ruuvaamalla Ripustettu koukun avulla

KAAPELIN KELAUS

Kaapeli voidaan kuljetuksen ja varastoinnin ajaksi kelata jalkoihin.

TARVIKKEET

Sopivat lisävarusteet löydät Internet-sivuiltamme osoitteesta www.brennenstuhl.com.

HUOLTO

HUOMIO! LED-valaisin ei sisällä huollettavia osia. Tämän valon valonlähdettä ei voida vaihtaa; kun valonlähde on käyttöikänsä lopussa, koko valaisin on vaihdettava. Valoa ei saa avata.

PUHDISTUS

Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta.

Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HÄVITTÄMINEN

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen.

Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

VALMISTAJA

Lisätietoja löydät kotisivultamme kohdasta Palvelu/usein kysytyt kysymykset osoitteessa www.brennenstuhl.com.
