Marke	Brennenstuhl
Modell	BF 5051 M
Produkttyp	Tragbarer 360°-LED-Strahler
Leistung	50 W
Nennspannung	220–250 V~, 50/60 Hz
Nennstrom	1,22 A
Abmessungen (L x B x H)	205 x 211 x 222,5 mm
Gewicht	2,85 kg
Schutzart	IP54 (staub- und spritzwassergeschützt)
Stoßfestigkeit	IK08
Schutzklasse	I
Netzkabel	H07RN-F 3G1,5 mm², nicht austauschbar
Integrierte Steckdose	Ja, 220–250 V~, max. 3400 W, funktioniert auch bei ausgeschaltetem Strahler
Beleuchtungsfunktionen	Einschalten auf 100 %, Umschalten auf 50 %, Ausschalten durch wiederholtes Drücken des Schalters
Verwendung	Innen- und Außenbereich (außer während des Ladevorgangs)
Montage	Auf Stativ, hängend oder verschraubt (Stativ nicht im Lieferumfang)
Kompatible Zubehörteile	Stative TS 250, TS 170, TS 300; Zubehör CB 70 für zwei Strahler
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Lichtquelle	LED nicht austauschbar; gesamten Strahler am Ende der Lebensdauer ersetzen
Sicherheitshinweise	Nicht in den Lichtstrahl blicken; nicht beschädigt verwenden; kein externer Dimmer; Mindestabstand zur Vermeidung von Überhitzung
Entsorgung	Nicht im Hausmüll entsorgen; Recycling gemäß WEEE-Richtlinie

Häufig gestellte Fragen - BF 5051 M BRENNENSTUHL

Wie schalte ich den Strahler ein und stelle die Leistung ein?

Drücken Sie den Schalter (A), um den Strahler mit 100 % Leistung einzuschalten. Ein zweiter Druck reduziert auf 50 %, ein dritter schaltet den Strahler aus.

Kann ich diesen Strahler im Außenbereich verwenden?

Ja, er ist für Innen- und Außenbereich mit Schutzart IP54 (staub- und spritzwassergeschützt) ausgelegt. Achtung: Während des Ladevorgangs ist er nicht geschützt.

Wie reinige ich den Strahler?

Trennen Sie zuerst das Gerät vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Was tun, wenn der Strahler nicht leuchtet?

Überprüfen Sie die Steckdose und das Netzkabel. Wenn das Kabel beschädigt ist, muss das Gerät entsorgt werden (Kabel nicht austauschbar). Wenn alles normal erscheint, wenden Sie sich an den Kundendienst.

Funktioniert die integrierte Steckdose auch bei ausgeschaltetem Strahler?

Ja, die Steckdose (B) an der Seite liefert Strom, auch wenn der Strahler ausgeschaltet ist. Sie kann bis zu 3400 W unterstützen.

Kann ich den Strahler auf einem Stativ montieren?

Ja, Sie können ihn auf einem geeigneten Brennenstuhl-Stativ montieren (Modelle TS 250, TS 170, TS 300). Für zwei Strahler verwenden Sie das Zubehör CB 70.

Wie lange ist die Lebensdauer der LEDs?

Die Anleitung gibt keine genaue Dauer an, aber LEDs haben in der Regel eine lange Lebensdauer. Wenn sie das Ende ihrer Lebensdauer erreicht haben, ersetzen Sie den gesamten Strahler (die Lichtquelle ist nicht austauschbar).

Ist der Strahler mit einem externen Dimmer kompatibel?

Nein, das Gerät ist nicht für den Einsatz mit externen Dimmern geeignet. Verwenden Sie nur den integrierten Schalter.

Kann ich die Lichtquelle selbst austauschen?

Nein, die Lichtquelle ist nicht austauschbar. Der Strahler enthält keine Teile, die gewartet werden müssen. Am Ende der Lebensdauer muss der Strahler gemäß der WEEE-Richtlinie recycelt werden.

Welche wichtigen Sicherheitshinweise gibt es?

Blicken Sie niemals direkt in den Lichtstrahl. Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Halten Sie einen Mindestabstand ein, um eine Überhitzung der beleuchteten Objekte zu vermeiden. Von Kindern fernhalten.

Benutzerfragen zu BF 5051 M BRENNENSTUHL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch BF 5051 M - BRENNENSTUHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BF 5051 M von der Marke BRENNENSTUHL.

BEDIENUNGSANLEITUNG BF 5051 M BRENNENSTUHL

DE Bedienungsanleitung....2

Bedienungsanleitung Mobiler 360° LED Strahler

BF 3050 M / BF 5050 M / BF 5051 M

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

BRENNENSTUHL BF 5051 M - SICHERHEITSHINWEISE - 1

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
Bitte niemals direkt in das Licht schauen.
Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
Das Produkt ist während des Ladevorgangs nicht IP54 (staub- und spritzwassergeschützt).

BRENNENSTUHL BF 5051 M - Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag! - 1

Nicht geeignet für den Betrieb mit externen Dimmern.

BRENNENSTUHL BF 5051 M - Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag! - 2

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

TECHNISCHE DATEN

Schutzklasse: I

Schutzart: IP 54, IK08

Nennspannung: 220–250 V\~, 50/60 Hz

Anschlussleitung: H07RN-F 3G1,5 mm²

Steckdose: 220–250 V\~, max. 3400 W

Typ: BF 3050 M BF 5050 M BF 5051 M
Artikelnummer: 1171410900 1171410902 1171411902
Netzstecker: DE DE FR
Leistungsaufnahme (W): 30	50	50
Strom max. (A):	0,75	1,22	1,22
Maße (mm):	205 x 211 x 222,5	205 x 211 x 222,5	205 x 211 x 222,5
Maße Schutzabdeckung (mm):	200 ∅ x 85,8 h	200 ∅ x 85,8 h	200 ∅ x 85,8 h
Gewicht (kg):	1,85	2,85	2,85
Leistungsfaktor:	>0,9	>0,9	>0,9
max. projizierte Fläche ( cm^2 ):	456	456	456

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

INBETRIEBNAHME

EIN-/AUSSCHALTEN DES STRAHLERS

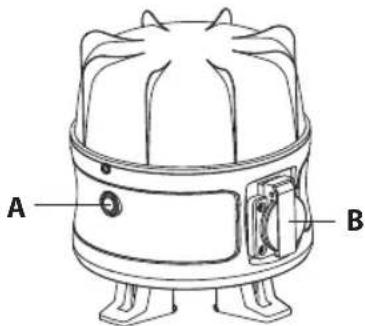

Positionieren Sie den Strahler und schalten Sie mit dem Schalter (A) ein.

Der Strahler leuchtet mit 100 % Lichtstärke, durch nochmaliges Drücken wird die Lichtstärke auf 50 % eingestellt, ein weiteres Drücken schaltet den Strahler aus.

A: Ein-/Aus- und Funktionsschalter

B: Steckdose

C: Haken

BRENNENSTUHL BF 5051 M - EIN-/AUSSCHALTEN DES STRAHLERS - 1

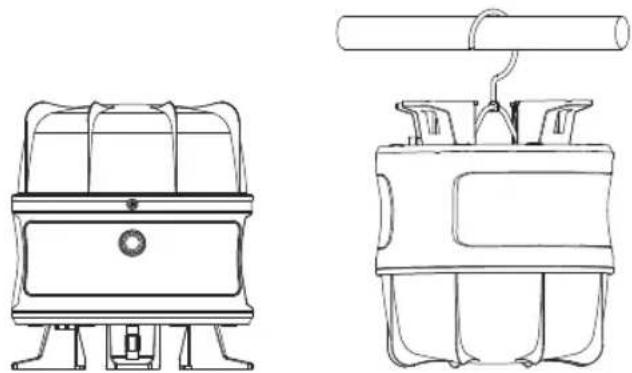

Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.

BRENNENSTUHL BF 5051 M - EIN-/AUSSCHALTEN DES STRAHLERS - 2

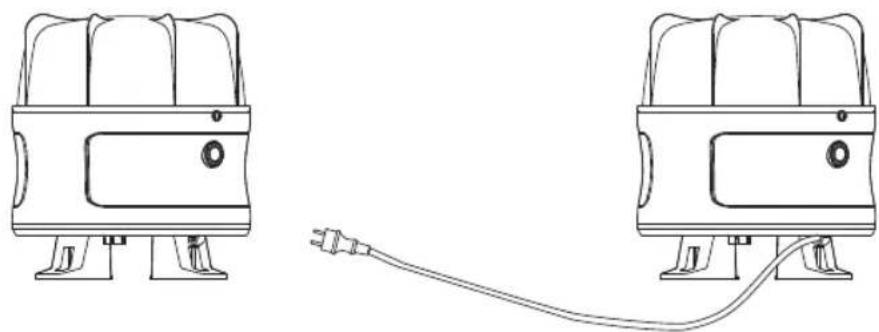

Im Verbund: mehrere BF-Strahler zusammenschalten.

An der Seite des Strahlers befindet sich eine Steckdose (B), mit deren Hilfe er auch als Stromverteiler benutzt werden kann.

Die Steckdose ist auch bei ausgeschaltetem Licht funktionsfähig.

BRENNENSTUHL BF 5051 M - EIN-/AUSSCHALTEN DES STRAHLERS - 3

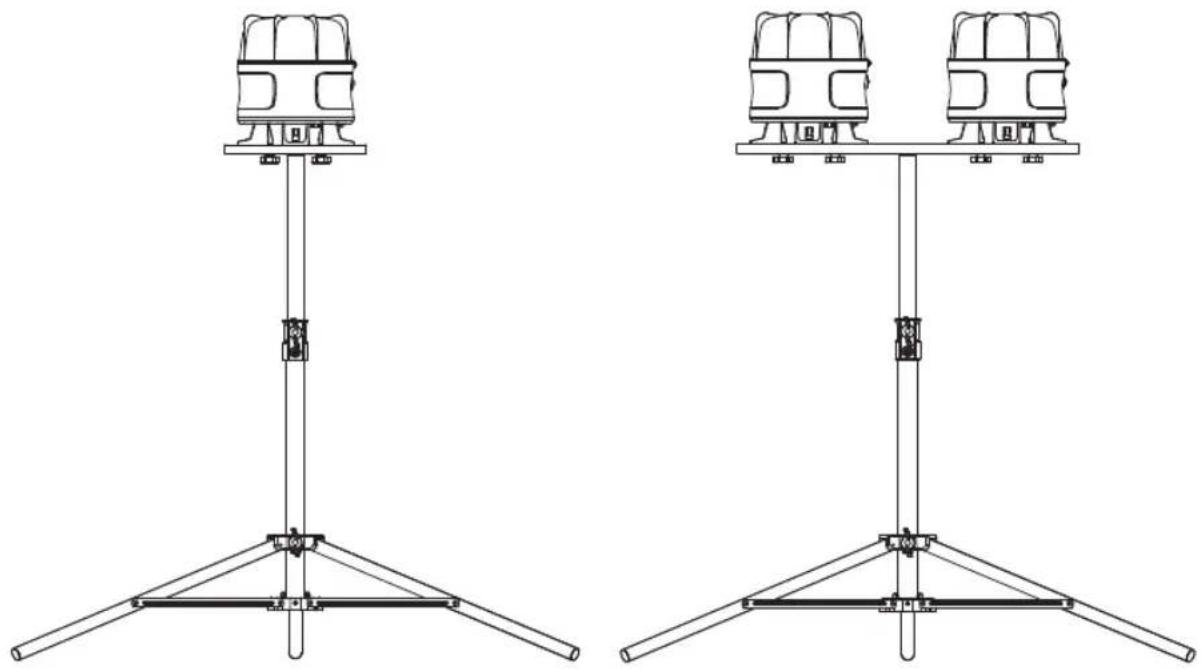

Mit Stativ (nicht im Lieferumfang enthalten)

Der Strahler kann auch einzeln oder im Doppel auf ein Brennenstuhl Stativ montiert werden. Werden zwei Strahler montiert, dann wird der Zubehör Querträger CB 70 1172640059 benötigt.

BRENNENSTUHL BF 5051 M - Mit Stativ (nicht im Lieferumfang enthalten) - 1

Stehend geschraubt Einzel Strahler Stehend geschraubt

(nur TS 250 1170610020

und TS 170 1170610010

und TS 300 9171991100)

BRENNENSTUHL BF 5051 M - Mit Stativ (nicht im Lieferumfang enthalten) - 2

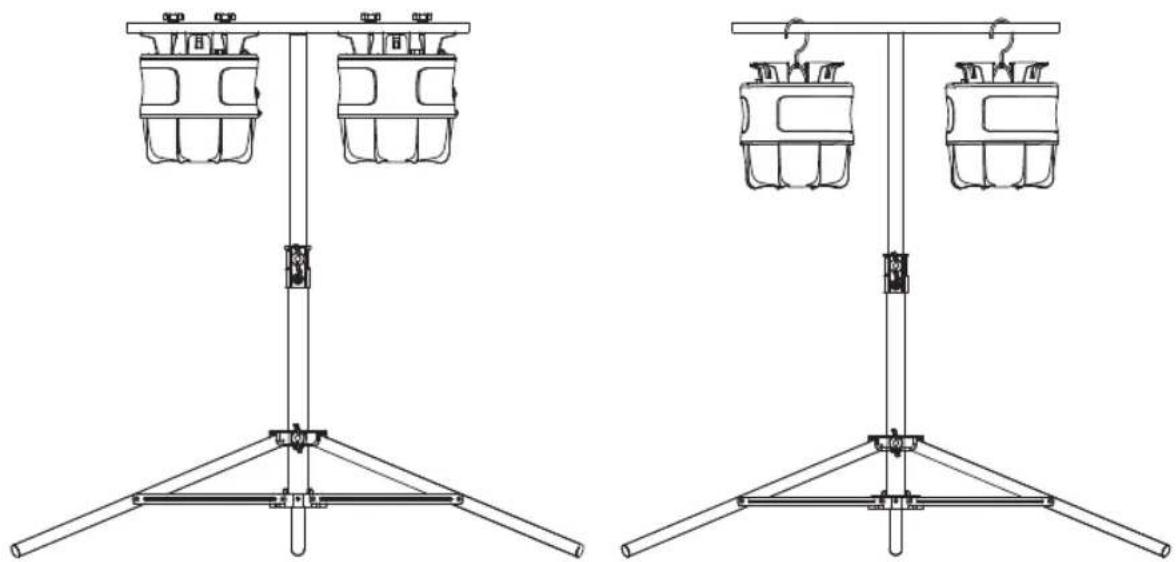

Hängend geschraubt Hängend mit Haken

KABELAUFWICKLUNG

Die Standfüße erlauben, für Transport und Lagerung, das Kabel aufzuwickeln.

ZUBEHÖR

Passendes Zubehör fi nden Sie auf unserer Homepage www.brennenstuhl.com.

WARTUNG

BRENNENSTUHL BF 5051 M - WARTUNG - 1

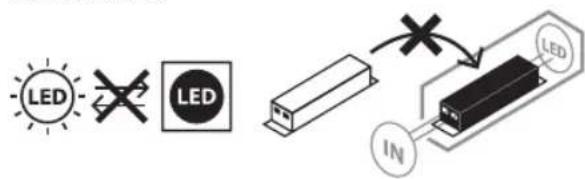

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

BRENNENSTUHL BF 5051 M - ENTSORGUNG - 1

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
