KÄYTTÖOHJE K-71F28AM2-EU SHARP

FI-Yhteensopivuuslauseke

Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

HR-lzjava o sukladnosti

Toote esitlemine ja möötmed

Hoiatused

Kellaaja kohandamine

Ahju kuumusregulaatoriga ei ole temperatuuri valitud.

tavoitteemme on tarjota sinulle korkealaatuisia tuotteita, jotka ylittävät odotuksesi. Tuotteesi on valmistettu nykyaikaisessa laitoksessa, ja sen laatu on testattu huo- lellisesti. Tämän ohjekirjan tarkoituksena on auttaa sinua laitteen käytössä, joka on valmistettu viimeisimmällä tekniikalla ja suurimmalla mahdollisella tehokkuudella. Lue ennen laitteen käyttöä huolellisesti tämä opas, joka sisältää perustiedot tur- vallista asennuksesta, huollosta ja käytöstä. Ota yhteyttä lähimpään valtuutettuun palvelukeskukseen koneen asennukseen liittyvissä asioissa.

Sisältö

Tuotteen esittely ja koko

Varoitukset

Asennukseen ja käyttöön valmistautuminen

Uunin käyttö

Tuotteen puhdistaminen ja kunnossapito

Huolto ja kuljetus

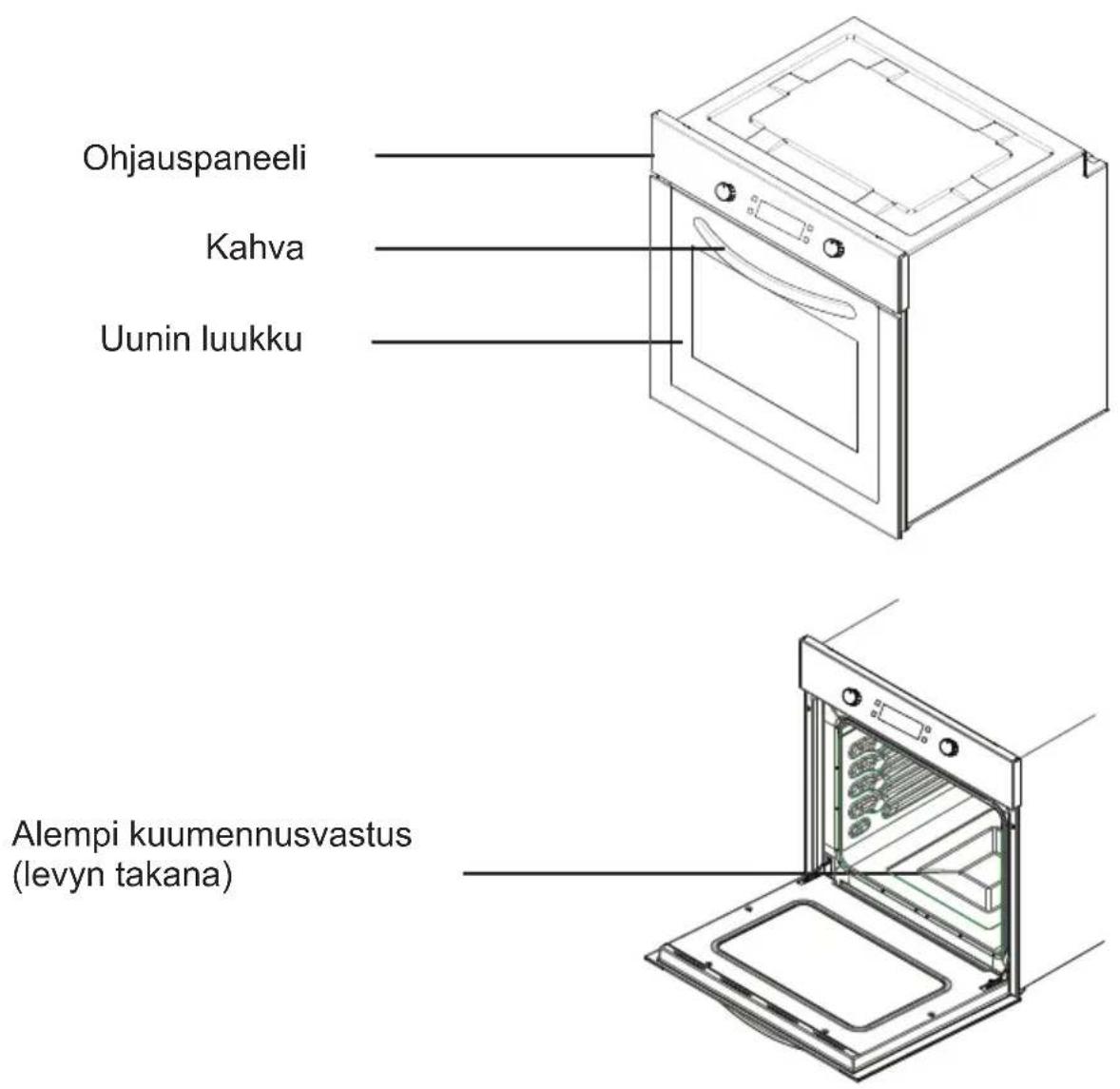

TUOTTEEN ESITTELY JA KOKO

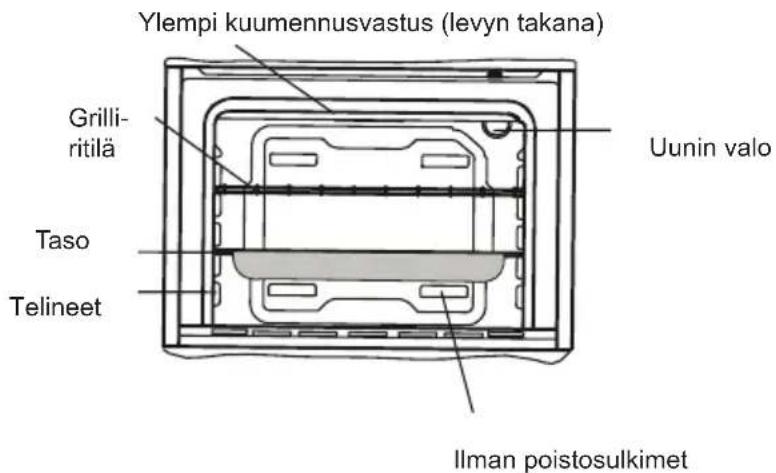

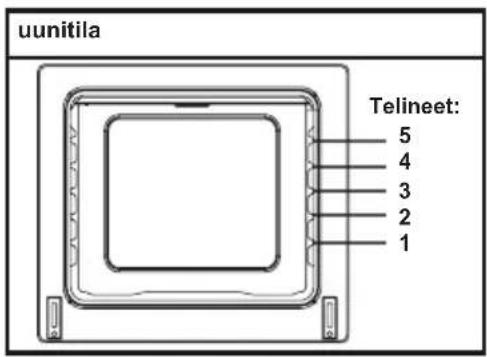

Ylempi kuumennusvastus (levyn takana) Grilli- ritilä Taso Telineet Uunin valo Ilman poistosulkimet

TURVALLISUUSVAROITUKSET

LUE NÄMÄ OHJEET HUOLELLISESTI JA TÄYDELLISESTI ENNEN LAITTEEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET HELPOSTI SAATAVILLA, JOTTA NE OVAT KÄYTETTÄVISSÄ TARVIT-TAESSA.

TÄMÄ OHJEKIRJA ON TARKOITETTU USEAMMALLE KUIN YHDELLE MAL-LILLE. LAITTEESSASI EI EHKÄ OLE SAMOJA OMINAISUUKSIA KUIN OH-JEKIRJASSA ON KUVATTU. LUKIESSASI KÄYTTÖOHJEITA KIINNITÄ ERI-TYISTÄ HUOMIOTA KOHTIIN, JOISSA ON KUVIA.

Yleiset turvallisuusohjeet

- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole tarpeeksi tietoa tai kokemusta, jos heidän toimiaan valvotaan, heille an-netaan ohjeita laitteen turvallisesta käytöstä ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä lait-

teen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

- VAROITUS: Laite ja sen käyttöosat kuumenevat käytön aikana. Varo koskemasta kuumennusvastuksiin. Alle 8-vuotiaiden lasten pitäisi pysyä kaukana laitteesta, mikäli heitä ei valvo-ta.

• VAROITUS: Tulipa-lovaara: älä säilytä mitään esineitä keitto-pinnoilla.
  • VAROITUS: Jos pin-ta on murtunut, kytke laite pois päältä vält-tyäksesi sähköiskulta.
• Laitetta ei ole tarkoi-tettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-säätimellä.
• Laite lämpenee käytön aikana. Varo kos-kemasta uunin sisällä

oleviin kuumennus- vastuksiin.

• Käytön aikana nor- maalikäytössä käsi- teltävät kahvat saat- tavat kuumentua.
• Älä käytä voimakkaasti hankaavia puhdistusaineita tai metallisia kaapimia uunin lasiluukun tai muiden pintojen puhdistamiseen, sillä ne voivat naarmuttaa pintaa.
• Älä käytä höyrypuh-distinta laitteen puh-distamiseen.
  • VAROITUS: Laittees-ta on katkaistava virta ennen lampun vaihtoa sähköiskun välttämiseksi.

• HUOMIO: Käyttöosat saattavat olla kuu-mia, kun valmistus tai grillaus on käytössä. Pienet lapset on pi-dettävä etäällä lait-teesta.

• Laite on valmistettu kaikkien sovellettavissa olevien paikallisten ja kansainvälisten standardien ja säädösten mukaisesti.

• Vain valtuutetut huoltoteknikot saavat suorittaa ylläpito- ja korjaustöitä. Valtuuttamattomien teknikoiden suorittamat asennus- ja korjaustyöt saattavat asettaa sinut vaaraan. Laitteen muuttaminen tai muokkaaminen kaikilla tavoilla on vaarallista.
• Varmista ennen asentamista, että paikalliset jakeluolosuhteet (kaasu, kaasun paine tai sähköjännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteen vaatimukset on kuvattu merkinnöissä.
• HUOMIO: Tämä laite on suunniteltu ainoastaan ruoan valmistamiseen ja se on tarkoitettu kotitalouksien käyttöön sisätiloissa, eikä sitä tule käyttää mihinkään muihin tarkoituksiin tai sovelluksiin, kuten käyttöön kotitalouksien ulkopuo-lella, kaupallisessa ympäristössä tai huoneen lämmitykseen.
• Älä yritä nostaa tai siirtää laitetta vetämällä luukun kahvasta.
• Kaikki mahdolliset turvallisuustoi-menpiteet on huomioitu turvalli-suutesi varmistamiseksi. Koska lasi saattaa rikkoutua, ole huolellinen puhdistamisen aikana, jotta lasi ei naarmuunnu. Vältä lasiin kohdistuvia iskuja.
• Varmista, että virtajohto ei kiilaudu asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava valmistajan tai sen huoltoedustajan

tai vastaavan henkilön toimesta vaaran estämiseksi.

- Kun uunin luukku on auki, älä anna lasten kiivetä luukun päälle tai istua sillä.

Asennukseen liittyvät varoitukset

• Älä käytä laitetta ennen kuin se on asennettu täydellisesti.
• Valtuutetun teknikon on asennettava laite ja asetettava se käyttöön. Valmistaja ei ole vastuussa virheellisen sijoittamisen tai valtuuttamattomien henkilöiden suorittaman asennuksen aiheuttamista vahingoista.
• Varmista, että laite ei ole vaurioitunut kuljetuksen aikana, kun purat laitteen pakkauksesta. Jos laite on vaurioitunut, älä käytä laitetta, vaan ota välittömästi yhteyttä valtuutettuun huoltoedustajaan. Koska pakkaamiseen käytetyt materiaalit (nailon, niitit, vaahtomuovi... jne) saattavat vaikuttaa haitallisesti lapsiin, ne on kerättävä ja poistettava välittömästi.
• Suojaa laite ympäröivän ilman vai- kutuksilta. Älä altista sitä auringolle, sateelle, lumelle jne.
• Laitteen ympäröivien materiaalien (kaappi) on kestettävä vähintään 100°C:n lämpötilaa.

Käytön aikana

- Kun käytät uunia ensimmäisen kerran, eristemateriaaleista ja kuumentimen osista saattaa vapautua laitteelle ominaista hajua. Käytä uunia tämän vuoksi kerran tyhjänä enimmäislämpötilalla 45 minuuttia

ennen kuin aloitat käytön. Samanaikaisesti sinun tulee tuulettaa asianmukaisesti ympäristö, johon tuote on asennettu.

• Käytön aikana uunin sisä- ja ulko-osat kuumenevat. Kun avaat uunin luukun, astu takaisinpäin, jotta vältät uunista vapautuvan kuuman höyryn. Palovammariski.
• Älä aseta syttyviä tai palavia materiaaleja laitteeseen tai sen lähelle käytön aikana.
• Käytä aina uunikäsineitä, kun otat ruoan uunista.
• Älä poistu keittotason läheltä, kun keität kiinteitä tai nestemäisiä öljyjä. Ne saattavat syttyä äärimmäisen kuumennuksen vaikutuksesta. Älä koskaan kaada vettä liekkeihin, jotka ovat aiheutuneet öljystä. Tukahduta tässä tilanteessa syntyneet liekit peittämällä paistinpannu tai kattila, ja kytke keittotaso pois päältä.
• Jos et käytä laitetta pitkään ai- kaan, irrota pistoke pistorasiasta. Pidä päävirtakytkin pois päältä. Lisäksi, kun et käytä laitetta pitkään aikaan, sulje tarvittaessa kaasulin- ja.
• Varmista, että laitteen ohjausnupit ovat aina 0-asennossa (pysäytys), kun sitä ei käytetä.
• Alustat kallistuvat, kun ne vede-tään ulos. Varo, että kuuma neste ei vuoda ulos.

• Kun uunin luukku tai laatikko on auki, älä aseta niille mitään. Laitteen tasapaino saattaa häiriintyä tai kansi voi rikkoutua.

• Älä aseta uunilaatikkoon syttyviä tai palavia materiaaleja (nailon, muovipussi, paperi, kangas... tms.). Näihin sisältyvät keittoas- tiat, joissa on muoviosia (esim. kahvat).

• Älä ripusta pyyhkeitä, tiskirättejä tai liinoja laitteeseen tai sen kahvoihin.
• Puhdistamisen ja kunnossapidon aikana
• Kytke laite aina pois päältä ennen toimenpiteitä, kuten puhdistamista tai kunnossapitoa. Voit tehdä tä- män virtapistokkeen irrottamisen jälkeen tai kytkemällä pääkytkimet pois päältä.
• Älä poista ohjausnuppeja, kun puhdistat ohjauspaneelia.
• JOTTA LAITE TOIMISI TUR-VALLISESTI JA TEHOKKAAS-TI, SUOSITTELEMME AINA KÄYTTÄMÄÄN ALKUPERÄI-SIÄ VARAOSIA JA OTTAMAAN TARVITTAESSA YHTEYTTÄ AI-NOSTAAN VALTUUTETTUIHIN HUOLTOEDUSTAJIIN.

ASENNUKSEEN JA KÄYTTÖÖN VALMISTAUTUMINEN

Tämä moderni, funktionaalinen ja käytännöllinen uuni on valmistettu parhais-ta laadukkaista osista ja materiaaleista, jotta se vastaisi tarpeitasi kaikilla mah-dollisilla tavoilla Muista lukea ohjekirja, jotta tulokset olisivat onnistuneita, ja jotta vältyt ongelmilta tulevaisuudessa. Alla annetut tiedot sisältävät sääntöjä, jotka ovat välttämättömiä asetus- ja huoltotoimenpiteissä. Erityisesti laitteen paikoilleen sijoittavan teknikon on luet-tava ne tarkasti.

OTA YHTEYTTÄ VALTUUTETTUUN PALVELUUN UUNISI ASENTAMISEK-SI!

PAIKAN VALINTA UUNILLE

– Uunin sijoittamisessa tulee kiinnittää huomiota eräisiin asioihin. Varmista, että huomioit suosituksemme, jotta voit estää myöhemmin mahdollisesti ilmenevät ongelmat ja vaaratilanteet!
– Huomioi uunin paikan valinnan yhteydessä, että lähellä ei ole syttyviä tai palavia materiaaleja, kuten verhoja, kankaita, öljyä, liinoja jne., jotka syttyvät nopeasti.
– Uunia ympäröivien kalusteiden on ol-tava valmistettu materiaaleista, jotka kestävät yli 50 C°:een lämpötilaa.

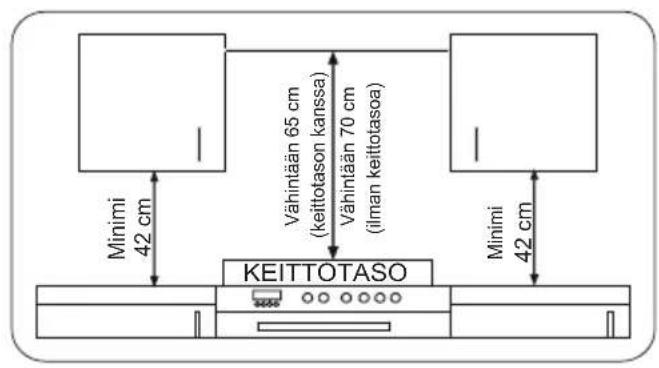

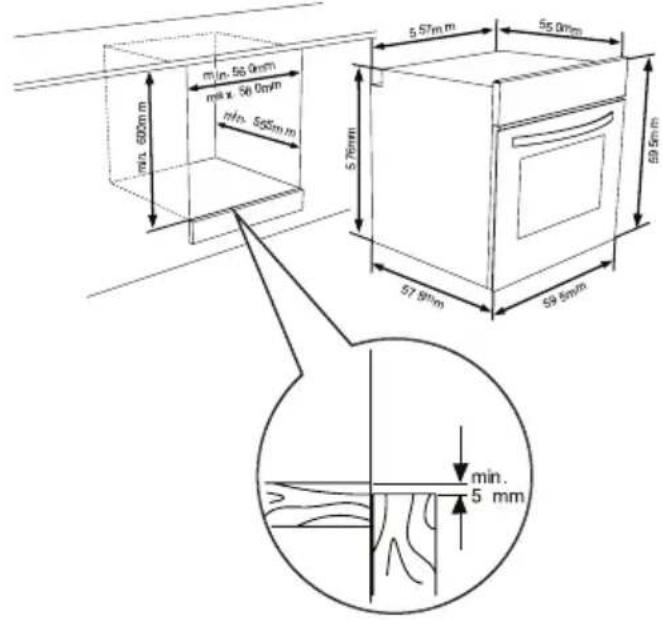

Kuvassa 1 on esitetty vaadittavat muutokset integroitavan tuotteen ylä-puolella oleviin seinäkaappeihin ja li-esituulettimeen sekä uunilevyn vähimmäiskorkeudet. Tuulettimen tulee olla vastaavasti vähintään 65 cm:n korkeudella keittotasosta. Jos liesituuletinta ei ole käytössä, korkeuden pitää olla vähintään 70 cm.

Minimi 42 cm Vähintään 65 cm (keittotason kanssa) Vähintään 70 cm (ilman keittotasoa) KEITTOTASO Minimi 42 cm

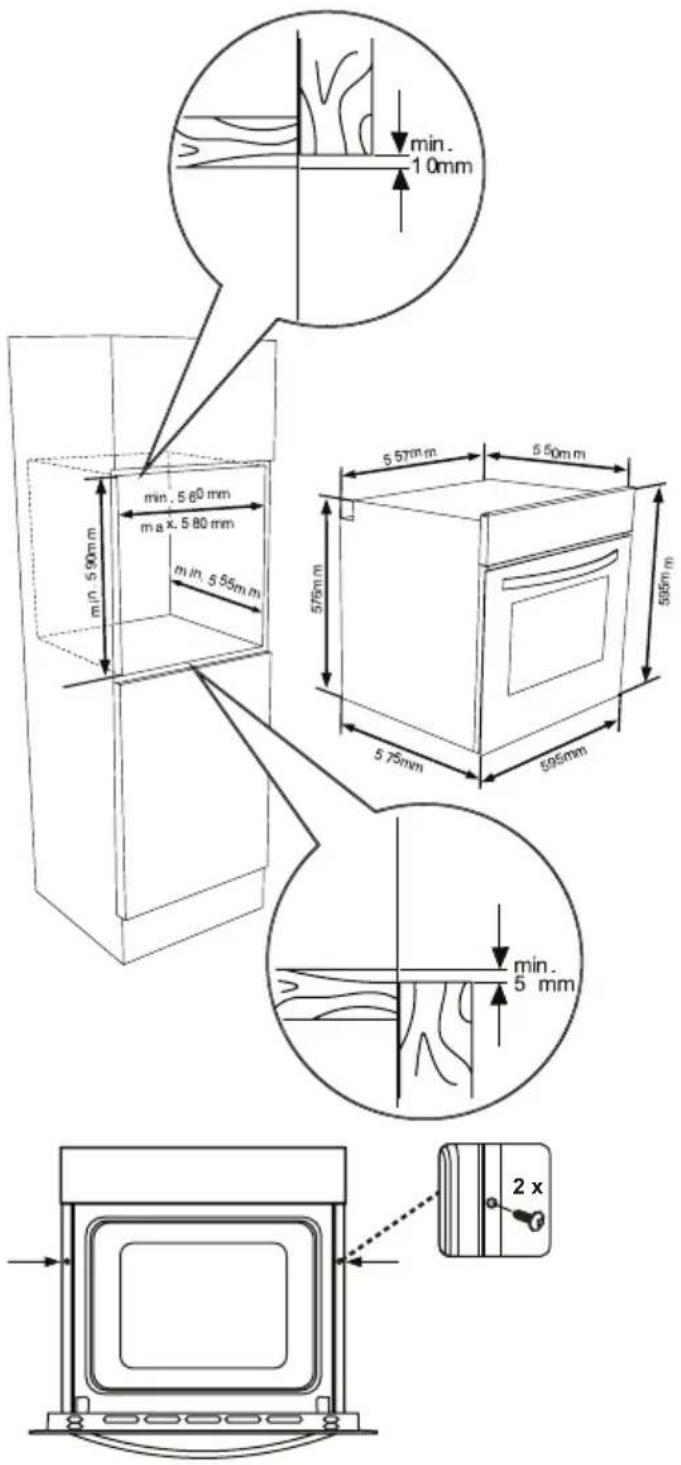

INTEGROITAVAN UUNIN ASEN- TAMINEN

min. 600mm min. 56.0mm mix x 56.0mm min. 565mm 5.7mm 5.57mm 55.0mm 59.5mm 57.9mm 59.5mm min. 5 mm

min. 10mm 5.57mm 5.50mm 5.75mm 5.95mm 5.80mm 5.90mm 5.55mm min. 5.60 mm m a x 5.80 mm min. 5.50 mm min. 5 mm 2 x

Aseta uuni kaappiin painamalla sitä eteenpäin. Avaa uunin luukku ja aseta uunin kehyksessä oleviin reikiin 2 ruu-via. Kun tuotteen kehys koskettaa kaapin puupintaa, kiristä ruuvit.

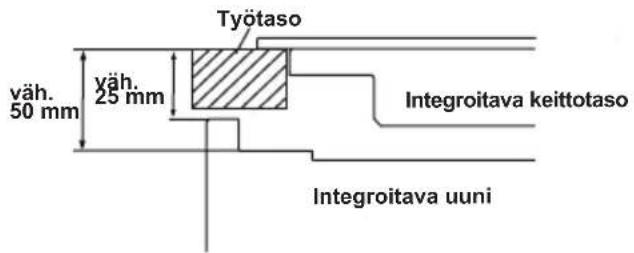

Työtaso väh. 50 mm yäh. 25 mm Integroitava keittotaso Integroitava uuni

Jos uuni asennetaan lieden sisälle, työ-pöydän ja uunin yläpaneelin välissä on oltava vähintään 50 mm, ja etäisyyden työtason ja ohjauspaneelin yläosan vä-lillä tulee olla vähintään 25 mm.

INTEGROIDUN UUNIN JOHDO- TUS JA TURVALLISUUS

Seuraavia ohjeita on noudatettava tarkasti johdotuksen aikana:

– Maadoitusjohto on kiinnitettävä maadoitusmerkin ruuvin kautta. Virtajohdon liitos on suoritettava kuvassa 6 esitetyllä tavalla. Jos asennuspai-kassa ei ole säädöksiä noudattavaa maadoitettua pistoketta, ota välittömästi yhteyttä valtuutettuun huoltoon.

– Maadoitetun pistokkeen on oltava lähellä laitetta. Älä koskaan käytä jatko-johtoa.

– Virtajohto ei saa koskettaa tuotteen kuumaa pintaa.

– Jos virtajohto vaurioituu, ota yhteyttä valtuutettuun huoltoliikkeeseen. Valtuutetun huoltoteknikon on vaihdetta-va virtajohto.

– Valtuutetun huoltoteknikon on suo-ritettava laitteen johdotus. Käytä H05VV-F-tyyppistä virtajohtoa.

– Virheellinen johdotus saattaa vaurioittaa laitetta. Takuu ei korvaa kyseisiä vaurioita.

– Laite on tarkoitettu liitettäväksi 220 – 240V\~ -virtalähteeseen Jos asennus-paikassa ei ole asennusohjeiden mu-kaista virtalähdettä, ota välittömästi yhteyttä valtuutettuun huoltoon.

- Valmistava yritys ei ole vastuussa mistään vaurioista, jotka aiheutuvat turvallisuussääntöjen noudattamatta jättämisestä!

– Valtuutetun huoltoteknikon on suoritettava laitteen johdotus. Laite on
- tarkoitettu liitettäväksi 220 - 240V\~-virtalähteeseen Jos asennuspaikassa ei ole asennusohjeiden mukaista virtalähdettä, ota välittömästi yhteyttä valtuutettuun huoltoon. Laite on tarkoitettu käytettäväksi pistokkeellisella virtajohdolla tai kiinteällä liitännällä virtalähteeseen. On tarpeellista asentaa kaksoisnapa tuotteen ja virtalähteen (virtajohdon) väliin, ja rajakontaktien välissä on oltava vähintään 3 mm väli. (viipeellinen 20A).

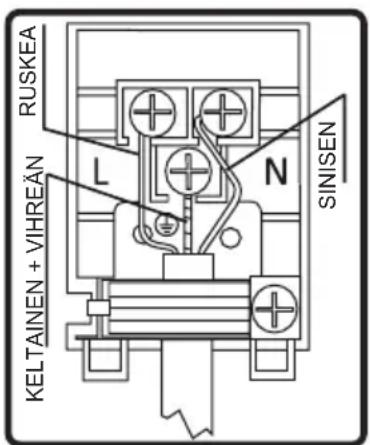

RUSKEA L N KELTAINEN + VIHREÄN SINISEN

3,4. YLEISET VAROITUKSET JA VAROTOIMENPITEET

Laitteesi on valmistettu sähkölaitteita koskevien turvallisuusohjeiden mukaisesti. Vain valtuutetut valmistajan kouluttamat huoltoteknikot saavat suorittaa huolto- ja korjaustöitä. Ohjeita noudattamatta suoritetut asennus- ja korjaustyöt saattavat asettaa sinut vaaraan.

Laitteen ulkopinnat lämpenevät laitteen ollessa käytössä. Uunin sisäpintoja lämmittävät vastukset ja uunista ulos tuleva höyry ovat erittäin kuumia. Nämä osat pysyvät lämpiminä jonkin aikaa vielä laitteen virran katkaisun jälkeen.

Älä koskaan koske kuumiin pintoihin. Pidä lapset etäällä laitteesta.

Kypsentääksesi ruokaa uunissa uunin toiminto- ja lämpötila-asetuspainikkeet on asetettava haluttuun tilaan, ja uunin ajastin on ohjelmoitava. Jos tätä ei tehdä, uuni ei toimi.

Älä laita mitään uunin luukun päälle sen ollessa auki. Saatat horjuttaa laitteen tasapainoa tai rikkoa luukun.

Irrota laite virtalähteestä, kun se ei ole käytössä.

Suojaa laite ympäristön vaikutuksilta. Älä altista auringon, sateen, lumen, pö- lyn ym. vaikutuksille.

Uunin toimintojenhallintapai- nikkeen käyttö

Uunin toiminnot

* Uunisi toiminnot voivat poiketa tuotemallistasi riippuen.

Sulatustoiminto:

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, tuuletin on käytössä.

Käyttääksesi sulatustoimintoa laita jää- tynyt ruoka uuniin kolmannelle tasolle alhaalta lukien. Suosittelemme uunipellin laittamista sulatettavan ruoan alle keräämään ruoan sulamisvedet. Tämä toiminto ei kypsennä ruokaasi, vaan auttaa ainoastaan sulattamaan sen.

Turbotoiminto

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, alempi ja ylempi lämpö-vastus sekä tuuletin käynnistyvät.

Turbo-toiminto hajauttaa lämmön uunissa tasaisesti. Kaikki ruoat kaikilla tasoilla kypsentyvät tasaisesti. Suosittelemme esilämmittämään uunia 10 minuuttia.

Staattinen valmistustoi- o:

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, alempi ja ylempi lämpövastus on toiminnassa. Staattinen valmistustoiminto heijastaa lämpöä var-mistaen ylemmän ja alemman annok-sen tasaisen kuumentamisen. Tämä on täydellinen leivosten, kakkujen, kypsän pastan, lasagnen ja pizzan valmistuk-seen. Suosittelemme esilämmittämään uunia 10 minuuttia, ja parhaan lopputuloksen varmistamiseksi on suositeltavaa käyttää vain yhtä tasoa kerrallaan tätä toimintoa käytettäessä.

Tuuletintoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, alempi ja ylempi lämpövastus sekä tuuletin käynnistyvät.

Tämä toiminto on erittäin hyvä leivonnaisten paistamiseen. Kypsentäminen tehdään uunin alemmalla ja ylemmällä lämpövastuksella, ja tuuletin kierrättää ilmaa, mikä luo ruoalle grillatun tapaisen kypsennystuloksen. Suosittelemme esilämmittämään uunia 10 minuuttia.

Grillitoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grillivastus on käytössä. Tätä toimintoa käytetään ruokien grillaukseen ja paahtamiseen. Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset

ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia. Varoitus: Uunin luukun pitää olla suljettuna grillaamisen aikana ja uunin lämpötilan on oltava 190°C.

Nopeampi grillitoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grilli- ja ylempi lämpövastus on käytössä. Toimintoa käytetään nopeampaan grillaamiseen ja suuremman annoksen kypsentämiseen, kuten lihan grillaamiseen. Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia. Varoitus: Uunin luukun tulee olla suljettuna grillaamisen aikana ja uunin lämpötilan tulee olla 190°C

Tuplagrilli- ja tuuletintoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grilli ja ylempi lämpövastus sekä tuuletin käynnistyvät.

Toimintoa käytetään tiiviiden ruokien nopeampaan grillaamiseen ja kattamaan laajempia pintoja. Sekä ylempi että alempi lämpövastus ovat käytössä tuulettimen lisäksi, joka varmistaa tasaisen kypsennyksen.

Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia.

Varoitus: Uunin luukun on oltava suljettuna grillaamisen aikana, ja uunin lämpötilan on oltava 190°C.

Pyrolyysipuhdistustoiminto

Tämän toiminnon avulla voit puhdistaa uunin sisuksen perusteellisesti.

VAROITUS:

- Ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön, poista kaikki roiskeet ja varmista, että uuni on tyhjä. Älä jätä mitään uunin sisuksen sisään (esim. lankaritilä, matala tai syvä uunipelti jne.), koska se saattaa vahingoittaa niitä vakavasti.

- Ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön, poista uunin ritilähyllyt ja hyllyjen kannakkeet (mikäli käytössä).

- Varmista, että uunin luukku on suljettu ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön.

- Uunin luukku lukitaan kun pyrolyysitoiminto käynnistyy.

- Kun pyrolyysipuhdistustoiminto on käynnissä, on suositeltavaa olla käyttämättä lämpölevyä, jos se on asennettu uunin yläpuolelle. Se saattaa aiheuttaa ylikuumenemisen ja vahingoittaa molempia laitteita.

- Uunin luukku kuumenee pyrolyysipuhdistustoiminnon aikana. Lasten on pysyteltävä poissa kunnes se on jäähtynyt.

- Kellonaika esitetään näytössä Pyrolyysipuhdistustoiminnon päätteeksi.

Pyrolyysipuhdistus

- Uunin sisus on päällystetty erikoisemalilla, joka kestää korkeita lämpötiloja.

- Pyrolyysipuhdistustoiminnon aikana uunin sisuksen lämpötila voi saavuttaa noin 475 ° C ruoanjäänteiden polttamiseksi. Turvallisuutesi vuoksi uunin luukku lukittuu automaattisesti pyrolyysipuhdistustoiminnon aikana.

•Pyrolyysipuhdistustoiminnon suorituksen aikana uunin luukku on lukossa, kunnes uunin sisus on jäähtynyt.

- Tuuletin toimii, kunnes uuni on jäähtynyt. Ruoan kypsentämisen jälkeen on suositeltavaa poistaa kaikki ruoanjäänteet märällä sienellä.

- On suositeltavaa pyyhkiä uuni lämpimään veteen kastetulla sienellä jokaisen pyrolyysipuhdistuksen jälkeen.

- Pyrolyysipuhdistustoiminnon aikana syntyy joitakin hajuja ja höyryjä ruoanjäänteiden hävittämisestä johtuen, mutta se on normaalia. Uuninpuhdistushöyryt saattavat olla hengenvaarallisia linnuille ja haitata erityisesti lapsia ja lemmikkieläimiä, joten kaikki on siirrettävä toiseen huoneeseen, kunnes puhdistus on suoritettu. Pyrolyysipuhdistustoiminnon aikana huoneessa, johon uuni on asennettu, on oltava riittävä ilmanvaihto ja keittiön ovi on suljettava hajujen ja höyryjen toisiin huoneisiin kulkeutumisen estämiseksi

VIRRANSÄÄSTÖ

Minimoi nesteen tai rasvan määrä vähentääksesi kypsennysaikoja.

Uunin luukkua ei pitäisi avata usein kypsennyksen aikana.

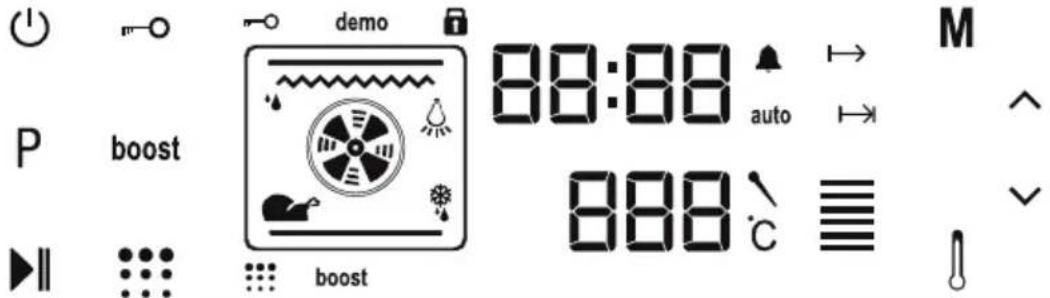

Pyrolyyttisen lieden kosketuspaneelin käyttö

demo 88:88 auto M boost 888 °C boost

Tilakuvaukset
	Päällä/Pois Näppäinlurko Plus			^
P	Toiminnon valinta Teho Minus			√
▶II	Käytä/Tauko Termostaatti Lämpötilanäyttö			888
M	Tila Ajastimen näyttö Hyrohyttinen puhdistus			...

Ohjausyksikkö sammuu 5 minuutin jälkeen, jos toimintoa ei valita tai vaihdeta.

Laitetta käytetään kosketusanturien avulla. Toimintoja ohjataan koskemalla anturikenttiä.

Käyttäessäsi ohjaimia huolehdi, että kosketat anturikenttiä oikein. Jos kosketuksesi on liian litteä tai pieni, anturit eivät toimi oikein.

Tuuletin käynnistyy automaattisesti ja pitämää laitteen pinnan viileänä. Tuuletin pysyy käynnissä jopa uunin sammuttamisen jälkeen, kunnes se sammuu automaattisesti.

Uunin toimintojen valinta

Kosketa ON/OFF-sensoria 2 sekunnin ajan käynnistääksesi ohjausyksikön. Uuni siirtyy "WAIT"-tilaan. Tässä tilassa

voit valita halutut kypsennystoiminnot, säätää lämpötilaa, aktivoida BOOST-toiminnon sekä säätää kypsennysaikaa, lopetusaikaa, minuuttikelloa ja kellonaikaa.

WAIT-tilan aikana haluttu kypsennystila voidaan valita koskettamalla P-anturia. Jokainen P-anturin kosketus vaihtaa uunin toimintoa, kuten alla esitetään (jotkin näistä toiminnoista eivät välttämättä ole käytettävissä sinun mallissasi):

Lamppu → Sulatus → Turbo → Ylä ja ala → Ylä- ja alatuulettimellinen → Grilli (vartaalla tai ilman) → Kaksoisgrilli tuulettimella (vartaalla tai ilman)-

Valittuun toimintoon liittyvät lämmittimet ja lisälaitteet näkyvät näytöllä.

Kun kypsennystoiminto on valittu P-anturilla, aikaisemmin valittu lämpötila näkyy lämpötilanäytöllä. Tätä voidaan

säätää Lämpötilan PLUS ja MINUS-antureilla, jotka ovat näytön sivuilla. Lämpötilaa voidaan säätää 50 °C ja 275 °C välillä.

Kun haluttu toiminto on valittu, lämpötila ja aika on asetettu, kosketa START/STOP-anturia käynnistääksesi uunin.

Kellonajan asettaminen

Kun uuni on asennettu, kellonaika on asetettava seuraavien ohjeiden mukaisesti.

Kosketa ON/OFF-anturia käynnistääksesi "WAIT"-tilan. Kosketa tässä tilassa MODE- anturipainiketta, kunnes aika on valittu. Ajan symboli syttyy vasemmalle puolelle ja voit säätää sitä PLUS- ja MINUS -anturipainikkeilla. Päätä ajan säätö koskettamalla MODE-anturia uudelleen.

Aika on asetettava uudelleen vain, jos laite on irrotettu verkkovirrasta pitkäksi ajaksi.

Kypsennysajan säätö

Kypsennysaikaa voidaan säätää WAIT- tai OPERATING-tilassa

Minuuttikellon säätö

Kosketa MODE-anturia, kunnes hälytyskello-symboli syttyy ajastimen näyttöön ja "00:00" ilmestyy. Aseta haluamasi varoitusaika käyttämällä PLUS ja MINUS-painikkeita merkin vilkkuessa. Kun olet tehnyt asetuksen loppuun, älä paina mitään muutamaan sekuntiin, jolloin hälytyskellon ajastin on valmis.

Kun ajastin laskee nollaan, äänimerkki soi ja hälytyskello-symboli sekä "00:00" välkkyvät ruudulla. Paina mitä tahansa näppäintä päättääksesi äänimerkin, ja merkki katoaa.

Kypsennysajan säätö

Tämä toiminto antaa sinun kypsentää tietyn ajan. Valmistele ruoka kypsennettäväksi ja laita se uuniin. Valitse haluttu kypsennystoiminto ja lämpötila. Kosketa MODE-anturia, kunnes näet Kypsennysaika-merkin ajastinnäytöllä. Aseta vaadittu kypsennysaika käyttäen PLUS ja MINUS-painikkeita, kun ajastin on tässä tilassa. Kun olet tehnyt säädön, odota kunnes kellonaika näkyy näytöllä ja Kypsennysaika-merkki palaa jatkuvasti.

Kun ajastin laskee nollaan, uuni sammuu, äänimerkki soi ja Kypsennysaika-merkki välkkyy Aika-näytöllä. Minkä tahansa ohjausyksikön anturin painaminen sammuttaa äänen.

Kypsennysajan lopetuksen asettaminen:

Tätä toimintoa käytetään kypsentämisen aloittamiseen tietyn ajan jälkeen tietyn ajan verran. Valmistele ruoka kypsennettäväksi ja laita se uuniin. Valitse sitten haluttu kypsennystoiminto ja lämpötila.

Kosketa Ajastimen MODE-anturia, kunnes näet Kypsennysaika-merkin ajastinnäytöllä. Aseta vaadittu kypsennysaika käyttäen PLUS ja MINUS -painikkeita, kun ajastin on tässä tilassa. Kun olet tehnyt säädön, odota kunnes näkyy näytöllä ja Kypsennysaika-merkki palaa jatkuvasti.

Kosketa MODE-anturia, kunnes näet Kypsennyksen lopetusaika -merkin ajastinnäytöllä. Kellonaika ja Kypsennysaika -merkit vilkkuvat. Aseta

vaadittu lopetusaika käyttäen PLUS ja MINUS -painikkeita, kun ajastin on tässä tilassa. Kun olet tehnyt säädön, odota kunnes kellonaika näkyy näytöllä ja Kypsennyksen lopetusaika -merkki palaa jatkuvasti.

Uuni laskee toiminta-ajan vähentämällä kypsennysajan asetetusta lopetusajasta, ja uuni sammuu asetettuna lopetusajankohtana. Ajastin antaa äänimerkin, ja Kypsennyksen lopetusaika -merkki alkaa vilkkua. Minkä tahansa ajastimen painikkeen painaminen sammuttaa äänimerkin.

Digitaaliajastimen äänensäätö

Muuta varoitusääntä Aika-näytön näyttäessä kellonaikaa, paina ja pidä MINUS-anturipainiketta painettuna 2 sekuntia, kunnes kuulet äänimerkin. Tämän jälkeen joka kerta kun MINUS-anturia painetaan, kuuluu erilainen äänimerkki. Äänimerkkejä on kolmenlaisia. Valitse haluttu äänimerkki äläkä paina muita painikkeita. Hetken kuluttua valittu äänimerkki tallennetaan.

Boost-toiminto

Tätä toimintoa käytetään esilämmitysajan lyhentämiseen. BOOST-sensori syttyy, kun Turbo-, Fan-, Static- tai Pizzatoiminto: on valittuna. Lyhennä esilämmitysaikaa koskettamalla BOOST-anturia ennen kypsennyksen aloittamista.

Käytä tätä toimintoa uunin lämmitykseen haluttuun lämpötilaan mahdollisimman nopeasti. Tämä toiminto ei sovellu kypsennykseen.

Näppäinlukkotoiminto

Näppäinlukkoa käytetään uunin asetusten tahattomien muutosten estämiseksi.

Aktivoidaksesi näppäinlukon kosketa KEY LOCK -anturipainiketta 2 sekuntia, kunnes näet näppäinlukko-merkin näytöllä. Sulkeaksesi näppäinlukon kosketa KEY LOCK -anturia 2 sekuntia, kunnes näppäinlukko-merkki katoaa näytöltä.

Kun näppäinlukko on päällä, vain ON/OFF-anturipainike voidaan aktivoida. Kaikki muut painikkeet pysyvät lukittuina.

RUOKA-LAJIT	TURBO ALEMPI-YLEMPI ALEMPI-YLEMPI TUULETIN GRILLI
	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (min)	Taso.	Kypsen-nysaika (min)
Keroslei-vonnaiset	170-190 1-2	3 35-45 17	0-190 1-2 35-45	170-190 1-2 25-35
Kakku 150-17	0 1-2-3 30-40	170-190 1-2	30-40 150-170	1-2-3 25-35
Keksit 150-17	0 1-2-3 25-35	170-190 1-2	30-40 150-170	1-2-3 25-35
Grillatut lihapullat										200 4 10-15
Nestettä sisältävä ruoka	175-200 2 40	50 175-200	2 40-50 175	200 2 40-50
Kana				200	1-2	45-60	200	1-2	45-60	200	*	50-60
Porsaan-kyljys										200	3-4	15-25
Naudan-pihvi										200 4 15-25
Kakku kahdella pellillä	160-180	1-4 30-40
Leivonnai-set kahdella pellillä	170-190	1-4 35-45
*Kypsennys vartaassa...

Lisävarusteet

Tuotteen mukana toimitetaan lisävarusteita. Voit myös käyttää muista lähteistä ostamiasi tarvikkeita, mutta niiden tulee olla kuumuuden ja liekin kestäviä. Voit myös käyttää lasiastioita, kakkumuotteja ja uunipeltejä, jotka sopivat käytet- täväksi uunissa. Noudata valmistajan ohjeita, kun käytät muita tarvikkeita. Jos käytät pienikokoisia astioita, aseta astia ritilälle ja aivan sen keskelle. Jos kypsennettävä annos ei kata uunipeltiä kokonaan, tai jos annos on otettu pa- kastimesta tai peltiä käytetään grillauksen aikana valuvien annoksen nesteiden keräämiseen, pellin muoto saattaa muuttua. Tämä aiheutuu korkeista lämpötiloista kypsennyksen aikana. Pelti palaa aiempaan muotoonsa, kun pelti jäähtyy kypsentämisen jälkeen. Tämä on normaali fysikaalinen tapahtuma, joka ilmenee lämmönsiirron yhteydessä. Älä aseta kuumia lasialustoja tai -as-tioita suoraan uunista kylmään ilmaan alustan tai astian rikkoutumisen vält-tämiseksi. älä aseta kylmille ja märille pinnoille. Aseta kuivalle keittiöliinalle ja anna jäähtyä hitaasti. Kun käytät uu-nin grilliä, suosittelemme (jos sovellet- tavissa) käyttämään tuotteen mukana toimitettua grilliritilää. Kun käytät ritilää, aseta pelti yhdelle alemmista tasoista keräämään öljyä. Pelille voi lisätä vettä puhdistamisen helpottamiseksi. Kuten vastaavissa lauseissa on selitetty, älä koskaan yritä käyttää kaasukäyttöistä grillipoltinta ilman grillin suojusta. Jos uunissasi on kaasukäyttöinen grillipol- tin, mutta grillin lämpösuojus puuttuu, tai jos se on vaurioitunut käyttökelvotto- maksi, pyydä varaosa lähimmästä huol- tokeskuksesta.

uunitila Telineet: 5 4 3 2 1

Uunin lisävarusteet

Uunisi lisävarusteet voivat poiketa tuotemallistasi riippuen.

Ritilä

Ritilää käytetään grillaamiseen tai eri- laisten kypsennysastioiden kanssa.

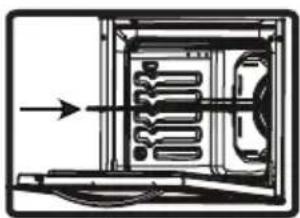

VAROITUS – Aseta ritilä oikein uunin telineeseen, ja työnnä se sisään uunitilaan.

Matalaa peltiä käytetään leivonnaisten, kuten piiraiden jne. kypsentämiseen. Aseta pelti oikein uunitilaan asettamalla se sopivalle tasolle ja työntämällä

se sisään

Syvää peltiä käytetään pataruokien kypsentämiseen. Aseta pelti oikein uunitilaan asettamalla se sopivalle tasolle ja työntämällä se sisään.

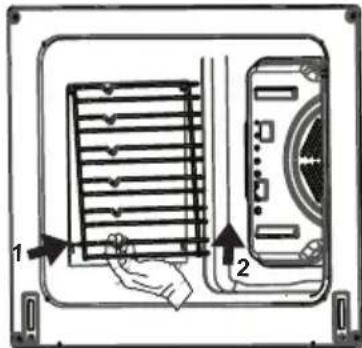

Vedä ritilää kuvan osoittamalla tavalla. Vapauta se klipseistä, ja nosta ylös.

Varmista ennen uunin puhdistamista, että kaikki ohjauspainikkeet ovat pois päältä ja että laitteesi on jäähtynyt. Irrota laite pistorasiasta.

Älä käytä puhdistusaineita, jotka sisäl-tävät uunin maalattuja ja emaloituja pintoja vaurioittavia hiukkasia. Käytä voide- tai nestemäisiä puhdistusaineita, jotka eivät sisällä hiukkasia. Älä käytä syövyttäviä voiteita, hankausaineita, teräsvillaa tai voimakkaita työkaluja. Jos uuniin vuotava neste palaa, tämä saat-taa vaurioittaa uunin emalipintaa. Puh-dista vuotaneet nesteet välittömästi. Älä käytä höyrypuhdistinta uunin puhdistamiseen.

Uunin sisäosan puhdistaminen

Varmista, että irrotat uunin pistokkees- ta ennen kuin alat puhdistamaan sitä. Paras lopputulos saavutetaan puh- distamalla uunin sisäosa, kun uuni on hieman lämmin. Pyyhi uuni pehmeällä liinalla, joka kostutetaan saippuaveteen jokaisen käyttökerran jälkeen. Pyyhi uudelleen veteen kastetulla liinalla ja pyyhi kuivaksi. Täydellinen puhdistami- nen kuiva- ja pulverityppisillä puhdis- tusaineilla. Sellaisten tuotteiden taka- ja sivuseinät, joissa on emaliset katalyyt- tikehykset

eivät tarvitse puhdistusta. Käytöstä riippuen on kuitenkin suositeltavaa vaihtaa ne jonkin ajan kuluttua.

KUNNOSSAPITO

Uunin lampun vaihto

Valtuutettu teknikko saa vaihtaa uunin lampun. Lampun pitää olla 230 V, 25 wattia, E14-typpi, T300. Uunin pitää olla jäähtynyt ja kytketty irti pistokkeesta ennen lampun vaihtamista.

Lampun rakenne on tarkoitettu kotitalouksien keittolaitteisiin, eikä se sovi kotitalouksienhuoneidenvalaisemiseen.

HUOLTO JA KULJETUS

VAATIMUKSET ENNEN YHTEY-DENOTTOA HUOLTOON

Jos uuni ei toimi;

Uuni saattaa olla pois päältä tai irrotettu pistokkeesta. Ajastimella varustetun mallin aikaa ei ole ehkä säädetty.

Jos uuni ei kuumene:

Lämpötilaa ei ole säädetty uunin ohjauskytkimellä.

Sisävalo ei syty:

Virrantulo on tarkastettava. Lampun toimintakunto on tarkastettava. Jos lamppu on viallinen, voit vaihtaa ne seuraa-vien ohjeiden avulla.

Kypsentäminen (jos ylä- ja alaosa ei kypsenny tasaisesti) :

Käytä kypsennystasoja, kypsennysaikaa ja lämpöasetuksia ohjekirjan mukaisesti.

Jos ongelma ei poistu näistä ohjeista huolimatta, ota yhteyttä valtuutettuun huoltoon.

KULJETUKSEEN LIITTYVÄT TIEDOT

Jos tarvitset kuljetusta:

Säilytä alkuperäinen pakkaus, ja käytä alkuperäistä pakkausta kuljettamiseen. Noudata pakkauksen kuljetukseen liittyviä ohjeita. Teippaa uunin ylemmät osat ja irralliset osat keittopaneeleihin.

Aseta paperi yläsuojan ja kypsennyspaneelin väliin, peitä yläsuojus ja kiinnitä teipillä uunin sivupintoihin.

Kiinnitä teipillä pahvi tai paperi uunin etuluukkuun lasin sisäpuolelle, jotteivat uunin pellit ja ritilät vaurioita uunin luukkua kuljetuksen aikana. Kiinnitä teipillä myös suojukset sivuseinämiin.

Jos käytössä ei ole alkuperäistä pakka- usta:

Suojaa uunin ulkopinnat (lasi- ja maali-pinnat) mahdollisilta iskuilta.

Cher client,
