KÄYTTÖOHJE K-71V28IM2-EU SHARP

FI-Yhteensopivuuslauseke

Tuotteemme ovat yhteensopivia EU:n tuotedirektiivien, päätösten ja säädösten kanssa, sekä niissä listattujen standardien kanssa.

HR-lzjava o sukladnosti

Toote esitlemine ja möötmed

Hoiatused

Kellaaja seadistamine:

Ahju kuumusregulaatoriga ei ole temperatuuri valitud.

tavoitteemme on tarjota sinulle korkealaatuisia tuotteita, jotka ylittävät odotuksesi. Tuotteesi on valmistettu nykyaikaisessa laitoksessa, ja sen laatu on testattu huo- lellisesti. Tämän ohjekirjan tarkoituksena on auttaa sinua laitteen käytössä, joka on valmistettu viimeisimmällä tekniikalla ja suurimmalla mahdollisella tehokkuudella. Lue ennen laitteen käyttöä huolellisesti tämä opas, joka sisältää perustiedot tur- vallista asennuksesta, huollosta ja käytöstä. Ota yhteyttä lähimpään valtuutettuun palvelukeskukseen koneen asennukseen liittyvissä asioissa.

Sisältö

Tuotteen esittely ja koko

Varoitukset

Asennukseen ja käyttöön valmistautuminen

Uunin käyttö

Tuotteen puhdistaminen ja kunnossapito

Huolto ja kuljetus

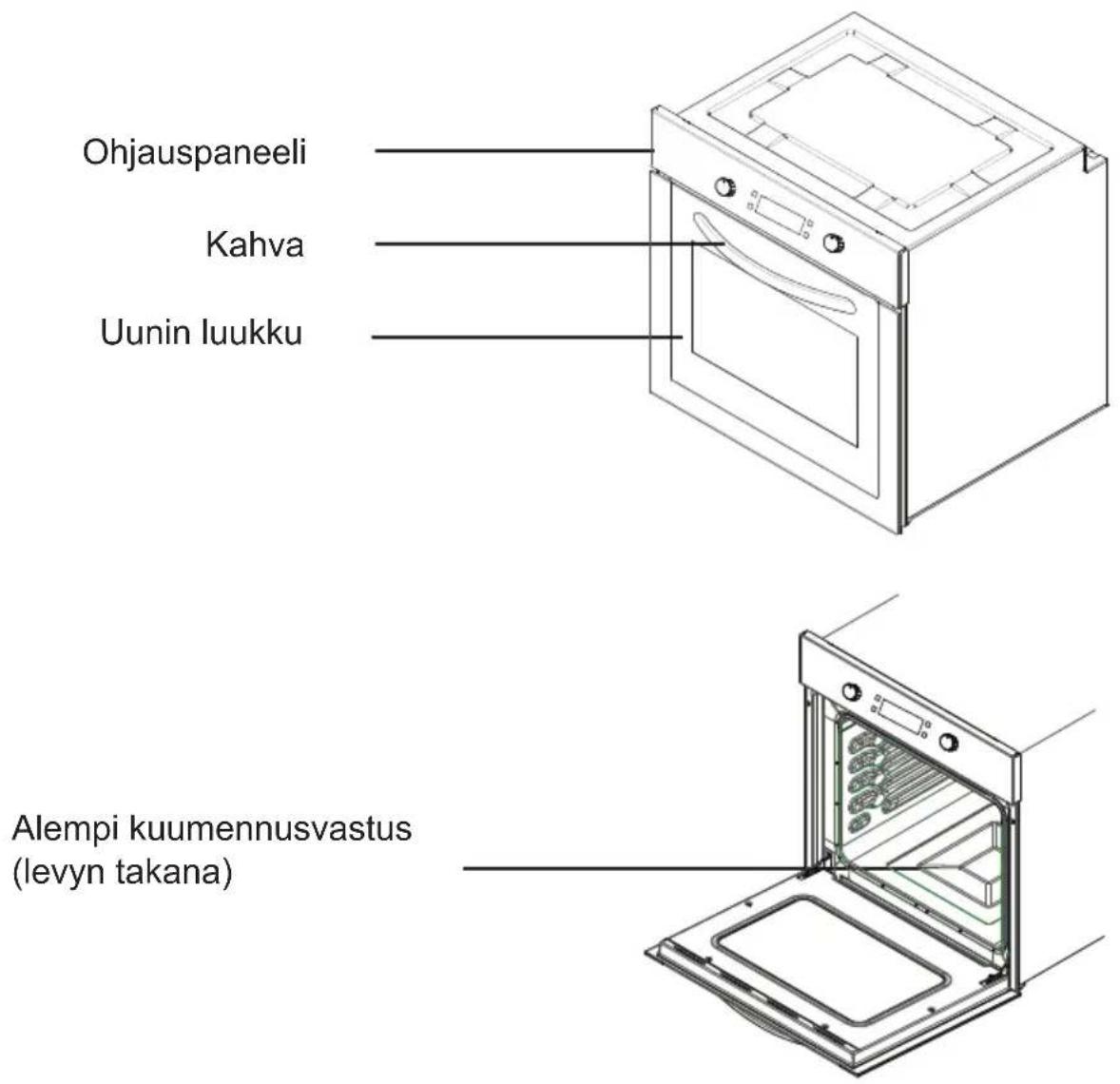

TUOTTEEN ESITTELY JA KOKO

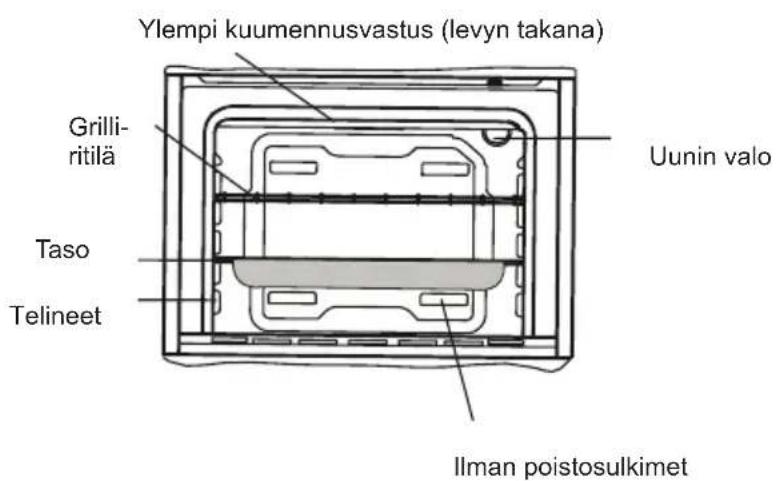

Ylempi kuumennusvastus (levyn takana) Grilli- ritilä Taso Telineet Uunin valo Ilman poistosulkimet

TURVALLISUUSVAROITUKSET

LUE NÄMÄ OHJEET HUOLELLISESTI JA TÄYDELLISESTI ENNEN LAITTEEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET HELPOSTI SAATAVILLA, JOTTA NE OVAT KÄYTETTÄVISSÄ TARVIT-TAESSA.

TÄMÄ OHJEKIRJA ON TARKOITETTU USEAMMALLE KUIN YHDELLE MAL-LILLE. LAITTEESSASI EI EHKÄ OLE SAMOJA OMINAISUUKSIA KUIN OH-JEKIRJASSA ON KUVATTU. LUKIESSASI KÄYTTÖOHJEITA KIINNITÄ ERI-TYISTÄ HUOMIOTA KOHTIIN, JOISSA ON KUVIA.

Yleiset turvallisuusohjeet

- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole tarpeeksi tietoa tai kokemusta, jos heidän toimiaan valvotaan, heille an-netaan ohjeita laitteen turvallisesta käytöstä ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä lait-

teen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

- VAROITUS: Laite ja sen käyttöosat kuu-menevat käytön aikana. Varo koskemasta kuumennusvastuksiin. Alle 8-vuotiaiden lasten pitäisi pysyä kaukana laitteesta, mikäli heitä ei valvo-ta.

• VAROITUS: Tulipa-lovaara: älä säilytä mitään esineitä keitto-pinnoilla.
  • VAROITUS: Jos pin-ta on murtunut, kytke laite pois päältä vält-tyäksesi sähköiskulta.
• Laitetta ei ole tarkoi-tettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-säätimellä.
• Laite lämpenee käytön aikana. Varo kos-kemasta uunin sisällä

oleviin kuumennus- vastuksiin.

• Käytön aikana nor- maalikäytössä käsi- teltävät kahvat saat- tavat kuumentua.
• Älä käytä voimakkaasti hankaavia puhdistusaineita tai metallisia kaapimia uunin lasiluukun tai muiden pintojen puhdistamiseen, sillä ne voivat naarmuttaa pintaa.
• Älä käytä höyrypuh-distinta laitteen puh-distamiseen.
  • VAROITUS: Laittees-ta on katkaistava virta ennen lampun vaihtoa sähköiskun välttämiseksi.

• HUOMIO: Käyttöosat saattavat olla kuu-mia, kun valmistus tai grillaus on käytössä. Pienet lapset on pi-dettävä etäällä lait-teesta.

• Laite on valmistettu kaikkien sovellettavissa olevien paikallisten ja kansainvälisten standardien ja säädösten mukaisesti.

• Vain valtuutetut huoltoteknikot saavat suorittaa ylläpito- ja korjaustöitä. Valtuuttamattomien teknikoiden suorittamat asennus- ja korjaustyöt saattavat asettaa sinut vaaraan. Laitteen muuttaminen tai muokkaaminen kaikilla tavoilla on vaarallista.
• Varmista ennen asentamista, että paikalliset jakeluolosuhteet (kaasu, kaasun paine tai sähköjännite ja taajuus) ovat yhteensopivat laitteen vaatimusten kanssa. Laitteen vaatimukset on kuvattu merkinnöissä.
• HUOMIO: Tämä laite on suunniteltu ainoastaan ruoan valmistamiseen ja se on tarkoitettu kotitalouksien käyttöön sisätiloissa, eikä sitä tule käyttää mihinkään muihin tarkoituksiin tai sovelluksiin, kuten käyttöön kotitalouksien ulkopuo-lella, kaupallisessa ympäristössä tai huoneen lämmitykseen.
• Älä yritä nostaa tai siirtää laitetta vetämällä luukun kahvasta.
• Kaikki mahdolliset turvallisuustoi-menpiteet on huomioitu turvalli-suutesi varmistamiseksi. Koska lasi saattaa rikkoutua, ole huolellinen puhdistamisen aikana, jotta lasi ei naarmuunnu. Vältä lasiin kohdistuvia iskuja.
• Varmista, että virtajohto ei kiilaudu asennuksen aikana. Jos virtajohto vaurioituu, se on vaihdettava valmistajan tai sen huoltoedustajan

tai vastaavan henkilön toimesta vaaran estämiseksi.

- Kun uunin luukku on auki, älä anna lasten kiivetä luukun päälle tai istua sillä.

Asennukseen liittyvät varoitukset

• Älä käytä laitetta ennen kuin se on asennettu täydellisesti.
• Valtuutetun teknikon on asennettava laite ja asetettava se käyttöön. Valmistaja ei ole vastuussa virheellisen sijoittamisen tai valtuuttamattomien henkilöiden suorittaman asennuksen aiheuttamista vahingoista.
• Varmista, että laite ei ole vaurioitunut kuljetuksen aikana, kun purat laitteen pakkauksesta. Jos laite on vaurioitunut, älä käytä laitetta, vaan ota välittömästi yhteyttä valtuutettuun huoltoedustajaan. Koska pakkaamiseen käytetyt materiaalit (nailon, niitit, vaahtomuovi... jne) saattavat vaikuttaa haitallisesti lapsiin, ne on kerättävä ja poistettava välittömästi.
• Suojaa laite ympäröivän ilman vai- kutuksilta. Älä altista sitä auringolle, sateelle, lumelle jne.
• Laitteen ympäröivien materiaalien (kaappi) on kestettävä vähintään 100°C:n lämpötilaa.

Käytön aikana

- Kun käytät uunia ensimmäisen kerran, eristemateriaaleista ja kuumentimen osista saattaa vapautua laitteelle ominaista hajua. Käytä uunia tämän vuoksi kerran tyhjänä enimmäislämpötilalla 45 minuuttia

ennen kuin aloitat käytön. Samanaikaisesti sinun tulee tuulettaa asianmukaisesti ympäristö, johon tuote on asennettu.

• Käytön aikana uunin sisä- ja ulko-osat kuumenevat. Kun avaat uunin luukun, astu takaisinpäin, jotta vältät uunista vapautuvan kuuman höyryn. Palovammariski.
• Älä aseta syttyviä tai palavia materiaaleja laitteeseen tai sen lähelle käytön aikana.
• Käytä aina uunikäsineitä, kun otat ruoan uunista.
• Älä poistu keittotason läheltä, kun keität kiinteitä tai nestemäisiä öljyjä. Ne saattavat syttyä äärimmäisen kuumennuksen vaikutuksesta. Älä koskaan kaada vettä liekkeihin, jotka ovat aiheutuneet öljystä. Tukahduta tässä tilanteessa syntyneet liekit peittämällä paistinpannu tai kattila, ja kytke keittotaso pois päältä.
• Jos et käytä laitetta pitkään ai- kaan, irrota pistoke pistorasiasta. Pidä päävirtakytkin pois päältä. Lisäksi, kun et käytä laitetta pitkään aikaan, sulje tarvittaessa kaasulin- ja.
• Varmista, että laitteen ohjausnupit ovat aina 0-asennossa (pysäytys), kun sitä ei käytetä.
• Alustat kallistuvat, kun ne vede-tään ulos. Varo, että kuuma neste ei vuoda ulos.

• Kun uunin luukku tai laatikko on auki, älä aseta niille mitään. Laitteen tasapaino saattaa häiriintyä tai kansi voi rikkoutua.

• Älä aseta uunilaatikkoon syttyviä tai palavia materiaaleja (nailon, muovipussi, paperi, kangas... tms.). Näihin sisältyvät keittoas- tiat, joissa on muoviosia (esim. kahvat).

• Älä ripusta pyyhkeitä, tiskirättejä tai liinoja laitteeseen tai sen kahvoihin.
• Puhdistamisen ja kunnossapidon aikana
• Kytke laite aina pois päältä ennen toimenpiteitä, kuten puhdistamista tai kunnossapitoa. Voit tehdä tä- män virtapistokkeen irrottamisen jälkeen tai kytkemällä pääkytkimet pois päältä.
• Älä poista ohjausnuppeja, kun puhdistat ohjauspaneelia.
  • JOTTA LAITE TOIMISI TUR-VALLISESTI JA TEHOKKAAS-TI, SUOSITTELEMME AINA KÄYTTÄMÄÄN ALKUPERÄI-SIÄ VARAOSIA JA OTTAMAAN TARVITTAESSA YHTEYTTÄ AI-NOSTAAN VALTUUTETTUIHIN HUOLTOEDUSTAJIIN.

ASENNUKSEEN JA KÄYTTÖÖN VALMISTAUTUMINEN

Tämä moderni, funktionaalinen ja käytännöllinen uuni on valmistettu parhais-ta laadukkaista osista ja materiaaleista, jotta se vastaisi tarpeitasi kaikilla mah-dollisilla tavoilla Muista lukea ohjekirja, jotta tulokset olisivat onnistuneita, ja jotta vältyt ongelmilta tulevaisuudessa. Alla annetut tiedot sisältävät sääntöjä, jotka ovat välttämättömiä asetus- ja huoltotoimenpiteissä. Erityisesti laitteen paikoilleen sijoittavan teknikon on luet-tava ne tarkasti.

OTA YHTEYTTÄ VALTUUTETTUUN PALVELUUN UUNISI ASENTAMISEK-SI!

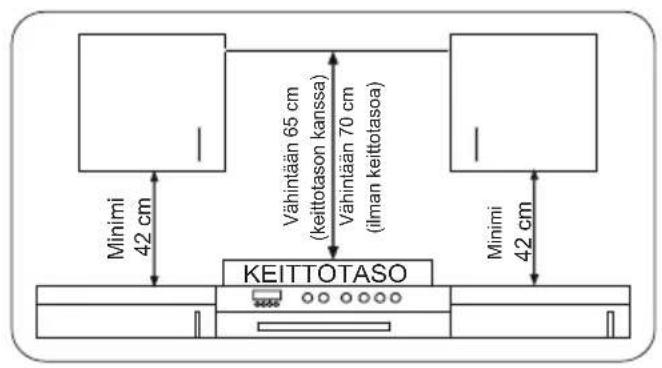

PAIKAN VALINTA UUNILLE

– Uunin sijoittamisessa tulee kiinnittää huomiota eräisiin asioihin. Varmista, että huomioit suosituksemme, jotta voit estää myöhemmin mahdollisesti ilmenevät ongelmat ja vaaratilanteet!
– Huomioi uunin paikan valinnan yhteydessä, että lähellä ei ole syttyviä tai palavia materiaaleja, kuten verhoja, kankaita, öljyä, liinoja jne., jotka syttyvät nopeasti.
– Uunia ympäröivien kalusteiden on ol-tava valmistettu materiaaleista, jotka kestävät yli 50 C°:een lämpötilaa.

Kuvassa 1 on esitetty vaadittavat muutokset integroitavan tuotteen ylä-puolella oleviin seinäkaappeihin ja li-esituulettimeen sekä uunilevyn vähimmäiskorkeudet. Tuulettimen tulee olla vastaavasti vähintään 65 cm:n korkeudella keittotasosta. Jos liesituuletinta ei ole käytössä, korkeuden pitää olla vähintään 70 cm.


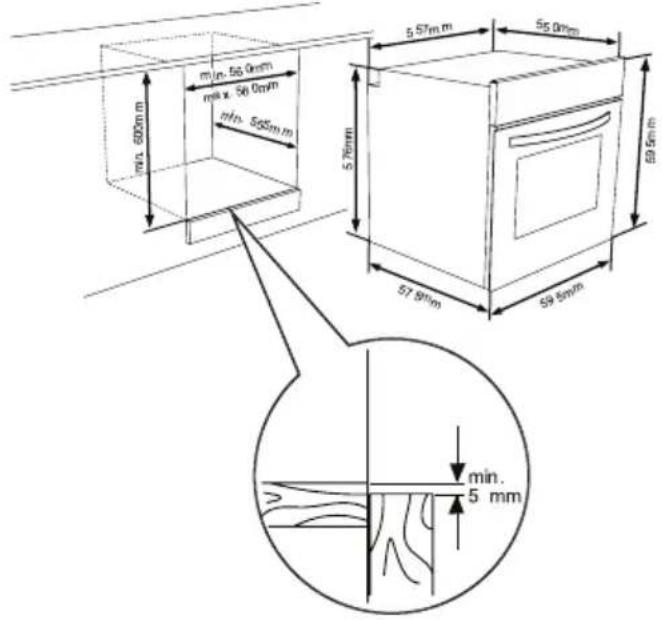

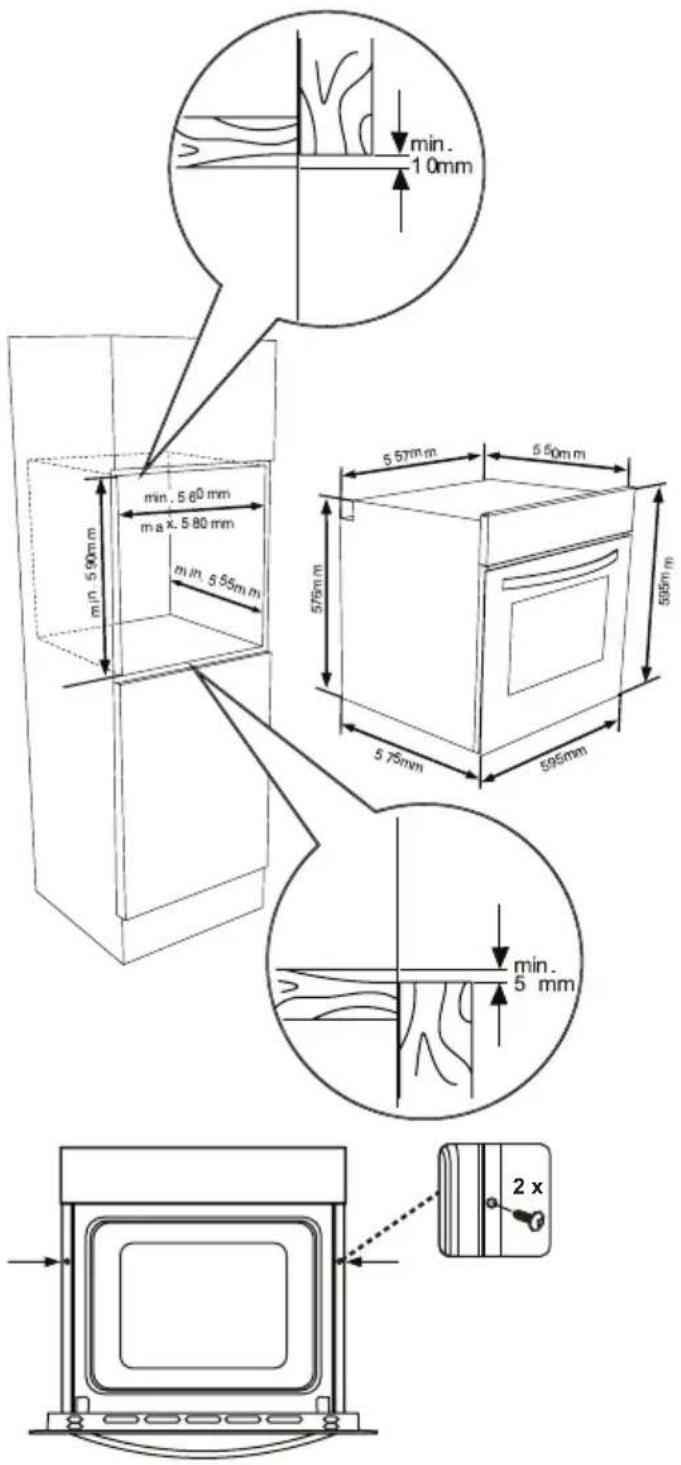

INTEGROITAVAN UUNIN ASEN- TAMINEN

min. 600mm min. 56.0mm mix x 56.0mm min. 565mm 5.76mm 5.57mm 55.0mm 59.5mm 57.9mm 59.5mm min. 5 mm

min. 10mm 5.57mm 5.50mm 5.75mm 5.95mm 5.80mm 5.90mm 5.55mm min. 5.60 mm m a x 5.80 mm min. 5.50 mm min. 5 mm 2 x

Aseta uuni kaappiin painamalla sitä eteenpäin. Avaa uunin luukku ja aseta uunin kehyksessä oleviin reikiin 2 ruu-via. Kun tuotteen kehys koskettaa kaapin puupintaa, kiristä ruuvit.

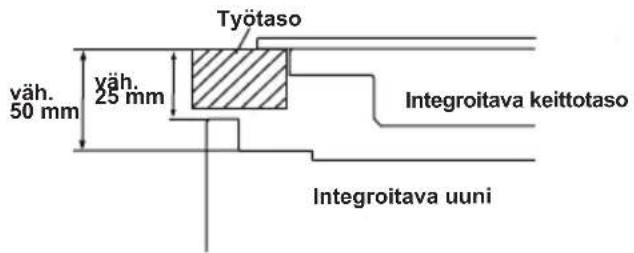

Työtaso väh. 50 mm yäh. 25 mm Integroitava keittotaso Integroitava uuni

Jos uuni asennetaan lieden sisälle, työ-pöydän ja uunin yläpaneelin välissä on oltava vähintään 50 mm, ja etäisyyden työtason ja ohjauspaneelin yläosan vä-lillä tulee olla vähintään 25 mm.

INTEGROIDUN UUNIN JOHDO- TUS JA TURVALLISUUS

Seuraavia ohjeita on noudatettava tarkasti johdotuksen aikana:

– Maadoitusjohto on kiinnitettävä maadoitusmerkin ruuvin kautta. Virtajohdon liitos on suoritettava kuvassa 6 esitetyllä tavalla. Jos asennuspai-kassa ei ole säädöksiä noudattavaa maadoitettua pistoketta, ota välittömästi yhteyttä valtuutettuun huoltoon.

– Maadoitetun pistokkeen on oltava lähellä laitetta. Älä koskaan käytä jatko-johtoa.

– Virtajohto ei saa koskettaa tuotteen kuumaa pintaa.

– Jos virtajohto vaurioituu, ota yhteyttä valtuutettuun huoltoliikkeeseen. Valtuutetun huoltoteknikon on vaihdetta-va virtajohto.

– Valtuutetun huoltoteknikon on suo-ritettava laitteen johdotus. Käytä H05VV-F-tyyppistä virtajohtoa.

– Virheellinen johdotus saattaa vaurioittaa laitetta. Takuu ei korvaa kyseisiä vaurioita.

– Laite on tarkoitettu liitettäväksi 220 – 240V\~ -virtalähteeseen Jos asennus-paikassa ei ole asennusohjeiden mukaista virtalähdettä, ota välittömästi yhteyttä valtuutettuun huoltoon.

- Valmistava yritys ei ole vastuussa mistään vaurioista, jotka aiheutuvat turvallisuussääntöjen noudattamatta jättämisestä!

– Valtuutetun huoltoteknikon on suoritettava laitteen johdotus. Laite on

- tarkoitettu liitettäväksi 220 - 240V\~-virtalähteeseen Jos asennuspaikassa ei ole asennusohjeiden mukaista virtalähdettä, ota välittömästi yhteyttä valtuutettuun huoltoon. Laite on tarkoitettu käytettäväksi pistokkeellisella virtajohdolla tai kiinteällä liitännällä virtalähteeseen. On tarpeellista asentaa kaksoisnapa tuotteen ja virtalähteen (virtajohdon) väliin, ja rajakontaktien välissä on oltava vähintään 3 mm väli. (viipeellinen 20A).

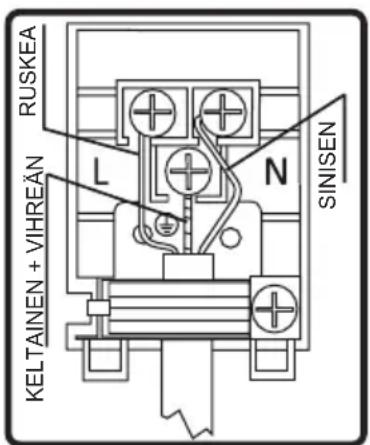

RUSKEA L N KELTAINEN + VIHREÄN SINISEN

3,4. YLEISET VAROITUKSET JA VAROTOIMENPITEET

Laitteesi on valmistettu sähkölaitteita koskevien turvallisuusohjeiden mukaisesti. Vain valtuutetut valmistajan kouluttamat huoltoteknikot saavat suorittaa huolto- ja korjaustöitä. Ohjeita noudattamatta suoritetut asennus- ja korjaustyöt saattavat asettaa sinut vaaraan.

Laitteen ulkopinnat lämpenevät laitteen ollessa käytössä. Uunin sisäpintoja lämmittävät vastukset ja uunista ulos tuleva höyry ovat erittäin kuumia. Nämä osat pysyvät lämpiminä jonkin aikaa vielä laitteen virran katkaisun jälkeen.

Älä koskaan koske kuumiin pintoihin. Pidä lapset etäällä laitteesta.

Kypsentääksesi ruokaa uunissa uunin toiminto- ja lämpötila-asetuspainikkeet on asetettava haluttuun tilaan, ja uunin ajastin on ohjelmoitava. Jos tätä ei tehdä, uuni ei toimi.

Älä laita mitään uunin luukun päälle sen ollessa auki. Saatat horjuttaa laitteen tasapainoa tai rikkoa luukun.

Irrota laite virtalähteestä, kun se ei ole käytössä.

Suojaa laite ympäristön vaikutuksilta. Älä altista auringon, sateen, lumen, pö- lyn ym. vaikutuksille.

Uunin toimintojenhallintapai- nikkeen käyttö

Uunin toiminnot

* Uunisi toiminnot voivat poiketa tuotemallistasi riippuen.

Sulatustoiminto:

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, tuuletin on käytössä.

Käyttääksesi sulatustoimintoa laita jää- tynyt ruoka uuniin kolmannelle tasolle alhaalta lukien. Suosittelemme uunipellin laittamista sulatettavan ruoan alle keräämään ruoan sulamisvedet. Tämä toiminto ei kypsennä ruokaasi, vaan auttaa ainoastaan sulattamaan sen.

Turbotoiminto

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, alempi ja ylempi lämpö-vastus sekä tuuletin käynnistyvät.

Turbo-toiminto hajauttaa lämmön uunissa tasaisesti. Kaikki ruoat kaikilla tasoilla kypsentyvät tasaisesti. Suosittelemme esilämmittämään uunia 10 minuuttia.

Staattinen valmistustoi- o:

Uunin termostaatti ja varoitusvalot kyt-ketään päälle, alempi ja ylempi lämpövastus on toiminnassa. Staattinen valmistustoiminto heijastaa lämpöä var-mistaen ylemmän ja alemman annok-sen tasaisen kuumentamisen. Tämä on täydellinen leivosten, kakkujen, kypsän pastan, lasagnen ja pizzan valmistuk-seen. Suosittelemme esilämmittämään uunia 10 minuuttia, ja parhaan loppu-tuloksen varmistamiseksi on suositeltavaa käyttää vain yhtä tasoa kerrallaan tätä toimintoa käytettäessä.

Tuuletintoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, alempi ja ylempi lämpövastus sekä tuuletin käynnistyvät.

Tämä toiminto on erittäin hyvä leivonnaisten paistamiseen. Kypsentäminen tehdään uunin alemmalla ja ylemmällä lämpövastuksella, ja tuuletin kierrättää ilmaa, mikä luo ruoalle grillatun tapaisen kypsennystuloksen. Suosittelemme esilämmittämään uunia 10 minuuttia.

Grillitoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grillivastus on käytössä. Tätä toimintoa käytetään ruokien grillaukseen ja paahtamiseen. Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset

ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia. Varoitus: Uunin luukun pitää olla suljettuna grillaamisen aikana ja uunin lämpötilan on oltava 190°C.

Nopeampi grillitoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grilli- ja ylempi lämpövastus on käytössä. Toimintoa käytetään nopeampaan grillaamiseen ja suuremman annoksen kypsentämiseen, kuten lihan grillaamiseen. Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia. Varoitus: Uunin luukun tulee olla suljettuna grillaamisen aikana ja uunin lämpötilan tulee olla 190°C

Tuplagrilli- ja tuuletintoiminto:

Uunin termostaatti ja varoitusvalot kytketään päälle, grilli ja ylempi lämpövastus sekä tuuletin käynnistyvät.

Toimintoa käytetään tiiviiden ruokien nopeampaan grillaamiseen ja kattamaan laajempia pintoja. Sekä ylempi että alempi lämpövastus ovat käytössä tuulettimen lisäksi, joka varmistaa tasaisen kypsennyksen.

Käytä uunin ylempiä tasoja. Estä annosten kiinnittyminen voitelemalla grilliritilä kevyesti öljyllä ja aseta annokset ritilän keskelle. Laita aina pelti ritilän alle estämään rasvojen ja öljyjen valuminen uunin pohjalle. Suosittelemme esilämmittämään uunia 10 minuuttia.

Varoitus: Uunin luukun on oltava suljettuna grillaamisen aikana, ja uunin lämpötilan on oltava 190°C.

Pyrolyysipuhdistustoiminto

Tämän toiminnon avulla voit puhdistaa uunin sisuksen perusteellisesti.

VAROITUS:

- Ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön, poista kaikki roiskeet ja varmista, että uuni on tyhjä. Älä jätä mitään uunin sisuksen sisään (esim. lankaritilä, matala tai syvä uunipelti jne.), koska se saattaa vahingoittaa niitä vakavasti.

- Ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön, poista uunin ritilähyllyt ja hyllyjen kannakkeet (mikäli käytössä).

- Varmista, että uunin luukku on suljettu ennen kuin otat pyrolyysipuhdistustoiminnon käyttöön.

- Uunin luukku lukitaan kun pyrolyysitoiminto käynnistyy.

- Kun pyrolyysipuhdistustoiminto on käynnissä, on suositeltavaa olla käyttämättä lämpölevyä, jos se on asennettu uunin yläpuolelle. Se saattaa aiheuttaa ylikuumenemisen ja vahingoittaa molempia laitteita.

- Uunin luukku kuumenee pyrolyysipuhdistustoiminnon aikana. Lasten on pysyteltävä poissa kunnes se on jäähtynyt.

- Kellonaika esitetään näytössä Pyrolyysipuhdistustoiminnon päätteeksi.

Pyrolyysipuhdistus

- Uunin sisus on päällystetty erikoisemalilla, joka kestää korkeita lämpötiloja.

- Pyrolyysipuhdistustoiminnon aikana uunin sisuksen lämpötila voi saavuttaa noin 475 ° C ruoanjäänteiden polttamiseksi. Turvallisuutesi vuoksi uunin luukku lukittuu automaattisesti pyrolyysipuhdistustoiminnon aikana.

•Pyrolyysipuhdistustoiminnon suorituksen aikana uunin luukku on lukossa, kunnes uunin sisus on jäähtynyt.

- Tuuletin toimii, kunnes uuni on jäähtynyt. Ruoan kypsentämisen jälkeen on suositeltavaa poistaa kaikki ruoanjäänteet märällä sienellä.

- On suositeltavaa pyyhkiä uuni lämpimään veteen kastetulla sienellä jokaisen pyrolyysipuhdistuksen jälkeen.

- Pyrolyysipuhdistustoiminnon aikana syntyy joitakin hajuja ja höyryjä ruoanjäänteiden hävittämisestä johtuen, mutta se on normaalia. Uuninpuhdistushöyryt saattavat olla hengenvaarallisia linnuille ja haitata erityisesti lapsia ja lemmikkieläimiä, joten kaikki on siirrettävä toiseen huoneeseen, kunnes puhdistus on suoritettu. Pyrolyysipuhdistustoiminnon aikana huoneessa, johon uuni on asennettu, on oltava riittävä ilmanvaihto ja keittiön ovi on suljettava hajujen ja höyryjen toisiin huoneisiin kulkeutumisen estämiseksi

VIRRANSÄÄSTÖ

Minimoi nesteen tai rasvan määrä vähentääksesi kypsennysaikoja.

Uunin luukkua ei pitäisi avata usein kypsennyksen aikana.

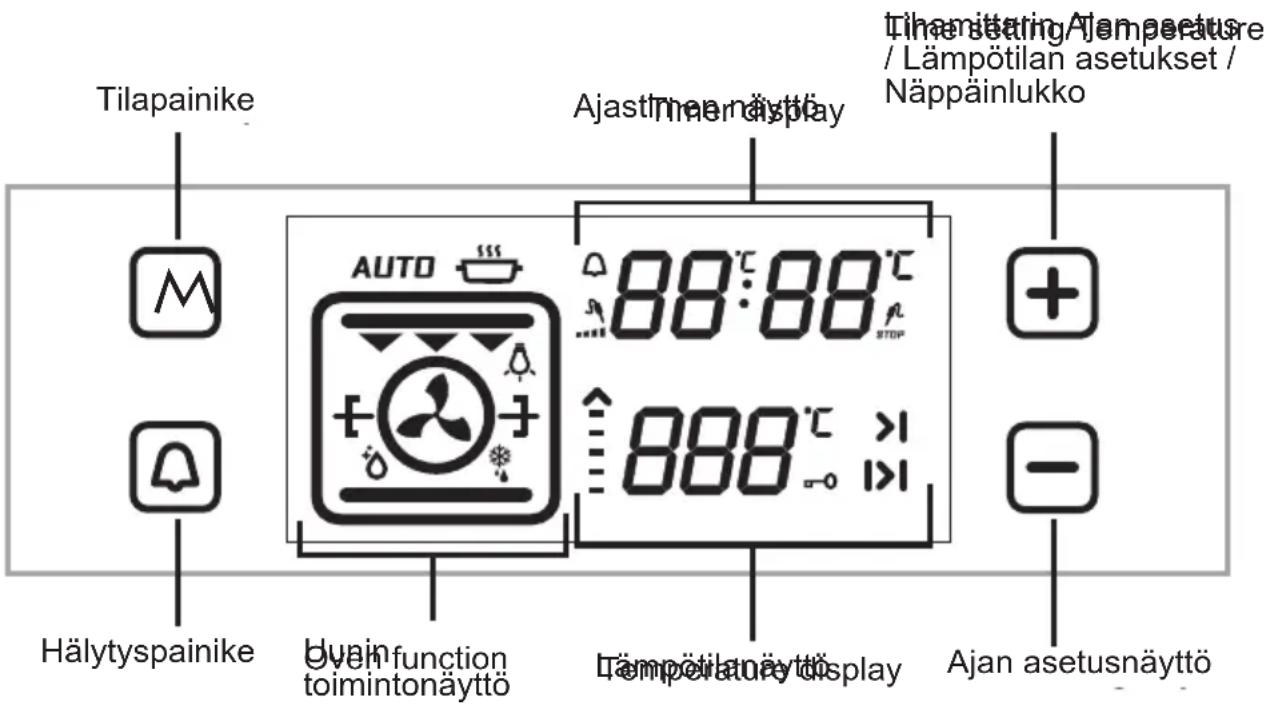

4.2. VISIO-KOSKETUSHALLINTAYKSIKÖN KÄYTTÖ

Tilapainike Ajastinäyttö Tilamittning/Äjtemperature / Lämpötilan asetukset / Näppäinlukko AUTO 88:88°C STOP 888°C >1 Hälytyspainike Dvain function toimintonäyttö Lämpötilanäyttö display Ajan asetusnäyttö

Ajan säätö:

Kun integroitava uuni on asennettu, kellonaika on asetettava seuraavien ohjeiden mukaisesti.

Kun uuni on asennettu, “0.00” alkaa vilkkua näytössä. Paina “M“-painiketta tai “-“ja“+“-painikkeita asettaaksesi ajan.“:”-merkki alkaa vilkkua näytöllä. Voit säätää sitä käyttäen “-“and“+“-painikkeita. Jos automaattinen kypsennystila on pois päältä, paina “-“ja“+“-painikkeita samanaikaisesti asettaaksesi kellonajan. Voit säätää sen käyttämällä “-“ja“+“-painikkeita.

Sinun on säädettävä aika käyttääksesi uunitoimintoja.

KEITTOVYÖHYKKEEN AJAN ASETTAMINEN:

Minuuttikellon säätö:

paina hälytyspainiketta, jossa näet " -merkin. " -merkki alkaa vilkkua näytöllä. "0.00" ilmestyy kellon numeroihin. Aseta haluamasi varoitusaika käyttämällä (+) ja (-) -painikkeita merkin vilkkuessa. Vähän asetuksen jälkeen -merkki alkaa vilkkua jatkuvasti. Kun merkki alkaa vilkkua jatkuvasti, äänimerkin asetus on valmis. Kun asetettu aika on loppu, ajastin antaa äänimerkin ja -merkki alkaa vilkkua näytöllä. Merkkiääni sammuu "-" ja "+" -painiketta painamalla, ja merkki katoaa näytöltä.

Keittovyöhykkeen kypsennysajan asettaminen:

Tätä toimintoa käytettään kypsentäessä halutun ajan verran. Kypsennettävä ruoka laitetaan uuniin. Uuniin asetetaan haluttu kypsennystoiminto. Uunin lämpö on asetettu halutun lämpöiseksi kypsennettävästä annoksesta riippuen. Paina "M"-painiketta, kunnes näet kestoajan merkin "|>|" ajastinnäytössä. "AUTO" ilmestyy näyttöön. Aseta haluamasi kypsennysaika haluamallesi ruoalle käyttäen (+) ja (-) -painikkeita, kun ajastin on tässä tilassa. Hetken kuluttua asetuksen valmistuttua aika ilmestyy näytölle, ja merkit (A) ja alkavat vilkkua näytöllä jatkuvasti.

Kun asetettu aika päättyy, ajastin sammuttaa uunin ja antaa äänimerkin. Lisäksi, "AUTO" alkaa vilkkua näytöllä. Minkä tahansa ohjausyksikön painikkeen painaminen sammuttaa äänimerkin. "AUTO" alkaa vilkkua. Paina “-” ja “+” -merkkejä samanaikaisesti sammuttaaksesi "AUTO"-tilan.

Keittovyöhykkeen kypsennysajan lopetuksen asettaminen:

Tätä toimintoa käytetään kypsennykseen halutun ajan jälkeen määrätyn ajan. Kypsennettävä ruoka laitetaan uuniin. Uuniin asetetaan haluttu kypsennystoiminto. Uunin lämpötila asetetaan halutuksi riippuen kypsennettävästä annoksesta.

Paina "M"-painiketta, kunnes näet kestoajan merkin "|>|" ajastinnäytössä. "AUTO" ilmestyy näyttöön. Aseta haluamasi kypsennysaika haluamallesi

ruoalle käyttäen (+) ja (-) -painikkeita, kun ajastin on tässä tilassa. Paina sitten "M"-sensoria, kunnes näet " >|"-merkin Kellonaika alkaa vilkkua kypsennysajan lisäksi. Aseta kypsennyksen lopetusaika käyttäen (+) ja (-) -painikkeita, kun ajastin on tässä tilassa. Hetken kuluttua asetuksen valmistuttua aika ilmestyy näytölle, ja " >|"-merkki syttyy näytölle. Uuni alkaa toimia laskettuna aikana vähentämällä kypsennysajan asetetusta lopetusajasta, ja uuni sammuu asetettuna lopetusajankohtana. Ajastin antaa äänimerkin, ja "AUTO"-merkki alkaa vilkkua näytöllä. Minkä tahansa ohjausyksikön painikkeen painaminen sammuttaa äänimerkin. "AUTO" alkaa vilkkua. Paina " - " ja " + " -merkkejä samanaikaisesti sammuttaaksesi "AUTO"-tilan.

Digitaaliajastimen äänensäätö.

Paina “-” -painiketta, kunnes kuulet äänen. Ajastin antaa kuultavan merkkiäänen. Joka kerta kun ”-” painiketta painetaan, ajastin antaa kolme erilaista merkkiääntä. Älä paina muita painikkeita, niin ajastin tallentaa viimeksi valitun merkkiäänen.

Näppäinlukkotoiminto

Näppäinlukkotoimintoa käytetään estämään hallintayksikön toimintoja vahingossa. Paina "+"-painiketta, kunnes näet näppäinlukon aktivoitumisesta ilmoittavan näppäinlukkomerkin näytöllä. Paina "+"-painiketta uudelleen avataksesi näppäinlukon.

Jos ohjauspainikkeita ei paineta 6 tuntiin uunin toimiessa, uuni sammuttaa itsensä.

RUOKA-LAJIT	TURBO ALEMPI-YLEMPI ALEMPI-YLEMPI TUULETIN GRILLI
	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (°C)	Taso.	Kypsen-nysaika (min)	Termostaatin as. (min)	Taso.	Kypsen-nysaika (min)
Keroslei-vonnaiset	170-190	2-3-4	35-45	170-190	2-3-4	35-45	170-190	2-3-4	25-35
Kakku	150-170	2-3-4	30-40	170-190	2-3-4	30-40	150-170	2-3-4	25-35
Keksit 150-170		2-3-4	25-35	170-190	2-3-4	30-40	150-170	2-3-4	25-35
Grillatut lihapullat										200 7 10-15
Nestettä sisältävä ruoka	175-200 2 40-50 175-200 2 40-50 175-200 2 40-50
Kana				200	2-3-4	45-60	200	2-3-4	45-60	200	*	50-60
Porsaan-kyljys										200	6-7	15-25
Naudan-pihvi										200	7 15-25

* Kypsennys vartaassa...

Lisävarusteet

Tuotteen mukana toimitetaan lisävarusteita. Voit myös käyttää muista lähteistä ostamiasi tarvikkeita, mutta niiden tulee olla kuumuuden ja liekin kestäviä. Voit myös käyttää lasiastioita, kakkumuotteja ja uunipeltejä, jotka sopivat käytetäväksi uunissa. Noudata valmistajan ohjeita, kun käytät muita tarvikkeita. Jos käytät pienikokoisia astioita, aseta astia ritilälle ja aivan sen keskelle. Jos kypsennettävä annos ei kata uunipeltiä kokonaan, tai jos annos on otettu pa-kastimesta tai peltiä käytetään grillauksen aikana valuvien annoksen nesteiden keräämiseen, pellin muoto saattaa muuttua. Tämä aiheutuu korkeista lämpötiloista kypsennyksen aikana. Pelti palaa aiempaan muotoonsa, kun pelti jäähtyy kypsentämisen jälkeen. Tämä on normaali fysikaalinen tapahtuma, joka ilmenee lämmönsiirron yhteydessä. Älä aseta kuumia lasialustoja tai -astioita suoraan uunista kylmään ilmaan alustan tai astian rikkoutumisen välttämiseksi. älä aseta kylmille ja märille pinnoille. Aseta kuivalle keittiöliinalle ja anna jäähtyä hitaasti. Kun käytät uunin grilliä, suosittelemme (jos sovellet-tavissa) käyttämään tuotteen mukana toimitettua grilliritilää. Kun käytät ritilää, aseta pelti yhdelle alemmista tasoista keräämään öljyä. Pelille voi lisätä vettä puhdistamisen helpottamiseksi. Kuten vastaavissa lauseissa on selitetty, älä koskaan yritä käyttää kaasukäyttöistä grillipoltinta ilman grillin suojusta. Jos uunissasi on kaasukäyttöinen grillipoltin, mutta grillin lämpösuojus puuttuu, tai jos se on vaurioitunut käyttökelvotto- maksi, pyydä varaosa lähimmästä huol- tokeskuksesta.

Uunin lisävarusteet

Uunisi lisävarusteet voivat poiketa tuotemallistasi riippuen.

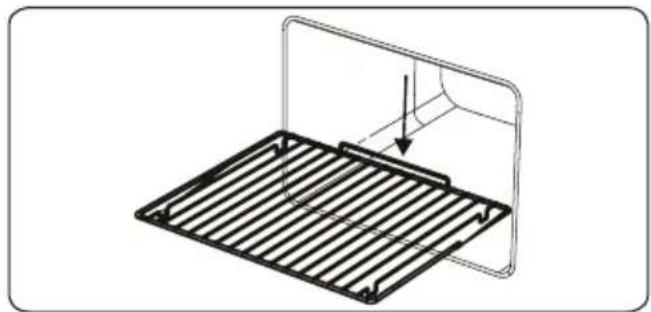

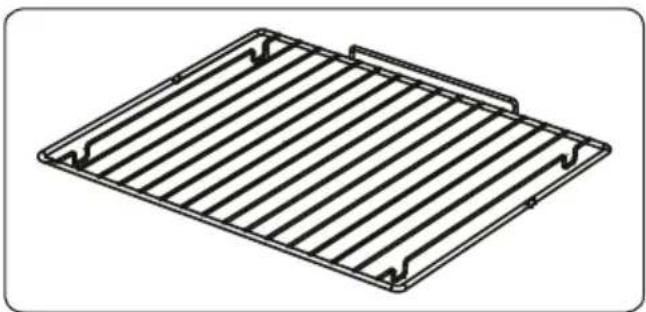

Ritilä

Ritilää käytetään grillaamiseen tai erilaisten kypsennysastioiden kanssa.

VAROITUS – Aseta ritilä oikein uunin telineeseen, ja työnnä se sisään uunitilaan.

Matalaa peltiä käytetään leivonnaisten, kuten piiraiden jne. kypsentämiseen. Aseta pelti oikein uunitilaan asettamalla se sopivalle tasolle ja työntämällä

se sisään

Syvää peltiä käytetään pataruokien kypsentämiseen. Aseta pelti oikein uunitilaan asettamalla se sopivalle tasolle ja työntämällä se sisään.

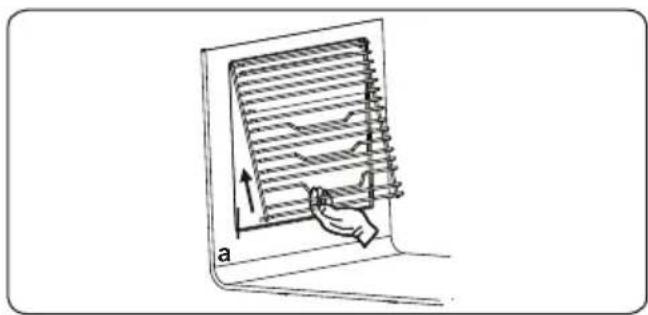

Vedä ritiilää kuvan osoittamalla tavalla. Vapauta se klipseistä, ja nosta ylös.

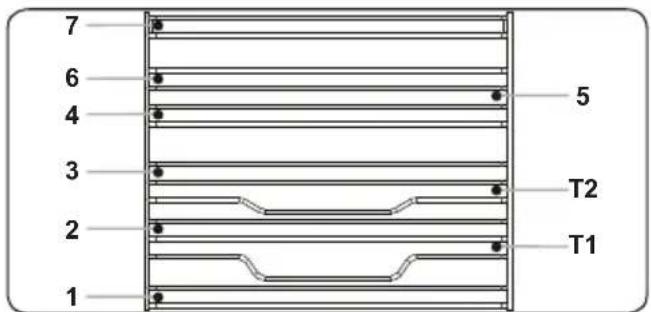

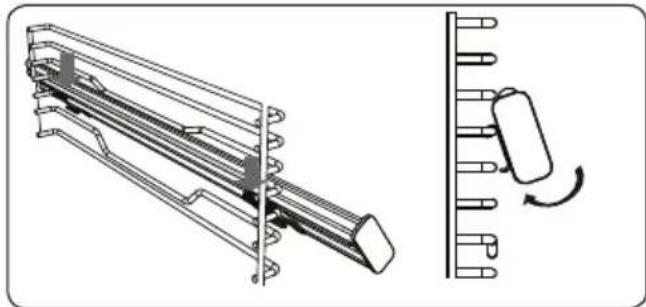

Ritilä ja yksi täysin pidentyvä Easyfix- teleskooppikisko

Teleskooppikisko pidentyy täysin, jotta ruokaaan pääsee helposti käsiksi.

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

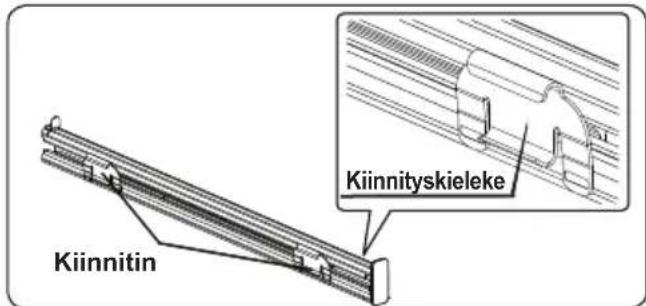

Kiinnitin Kiinnityskieleke

- Teleskooppikiskojen sijoittaminen ritilälle tapahtuu kiinnikkeiden kiinnityskielekkeillä.

- Poista sivukisko. Katso osio "Ritilän poisto".

- Kussakin teleskooppikiskossa on yläja alakiinnikkeet, joiden avulla kiskot voidaan sijoittaa uudelleen.

- Ripusta teleskooppikiskon yläkiinnikkeet sivukiskon metallijohtimeen ja paina samaan aikaan alakiinnikkeitä, kunnes kuulet kiinnikkeiden napsahtavan sivukiskon korkeudensäätöjohtimeen.

- Poista painamalla kiskon etupintaa ja noudattamalla edellä olevia ohjeita käänteisessä järjestyksessä.

EasyFix-ritiläteline

Puhdista tarvikkeet huolellisesti lämpimällä vedellä, pesuaineella ja pehmeällä liinalla ennen ensimmäistä käyttöä.

7 6 4 3 2 1 5 T2 T1

• Aseta tarvike oikeaan kohtaan uunin sisään.
• Jätä vähintään 1 cm väli tuulettimen kannen ja tarvikkeen väliin.
• Ole varovainen ottaessasi astioita ja/tai tarvikkeita uunista. Kuumat ruoat tai tarvikkeet voivat aiheuttaa palovammoja.
• Tarvikkeiden muoto saattaa muuttua lämmön vaikutuksesta. Kun ne ovat jäähtyneet, ne palautuvat alkuperäiseen muotoonsa ja toimivat normaalisti.
• Pellit ja ritilät voidaan sijoitta mille tahansa tasolle 1-7 välillä.
• Teleskooppikisko voidaan sijoittaa tasoille T1 ja T2.
• Tasoa 3 suositellaan yhdellä tasolla kypsennykseen.
• Tasoa T2 suositellaan yhdellä tasolla kypsennykseen teleskooppikiskoilla.
• Tasoja 2 ja 4 suositellaan kahdella tasolla kypsennykseen.
• Pyörivän vartaan ritiä on sijoitettava tasolle 3.
• Tasoa T2 käytetään pyörivän vartaan ritilän sijoittamiseen teleskooppikiskoilla.

****Tarvikkeet saattavat vaihdella mallista riippuen.

UUNIN PUHDISTAMINEN JA KUNNOSSAPITO

PUHDISTUS

Varmista ennen uunin puhdistamista, että kaikki ohjauspainikkeet ovat pois päältä ja että laitteesi on jäähtynyt. Irrota laite pistorasiasta.

Älä käytä puhdistusaineita, jotka sisäl-tävät uunin maalattuja ja emaloituja pintoja vaurioittavia hiukkasia. Käytä voide- tai nestemäisiä puhdistusaineita, jotka eivät sisällä hiukkasia. Älä käytä syövyttäviä voiteita, hankausaineita, teräsvillaa tai voimakkaita työkaluja. Jos uuniin vuotava neste palaa, tämä saat-taa vaurioittaa uunin emalipintaa. Puh-dista vuotaneet nesteet välittömästi. Älä käytä höyrypuhdistinta uunin puhdistamiseen.

Uunin sisäosan puhdistaminen

Varmista, että irrotat uunin pistokkees- ta ennen kuin alat puhdistamaan sitä. Paras lopputulos saavutetaan puh- distamalla uunin sisäosa, kun uuni on hieman lämmin. Pyyhi uuni pehmeällä liinalla, joka kostutetaan saippuaveteen jokaisen käyttökerran jälkeen. Pyyhi uudelleen veteen kastetulla liinalla ja pyyhi kuivaksi. Täydellinen puhdistami- nen kuiva- ja pulverityppisillä puhdis- tusaineilla. Sellaisten tuotteiden taka- ja sivuseinät, joissa on emaliset katalyyt- tikehykset

eivät tarvitse puhdistusta. Käytöstä riippuen on kuitenkin suositeltavaa vaihtaa ne jonkin ajan kuluttua.

KUNNOSSAPITO

Uunin lampun vaihto

Valtuutettu teknikko saa vaihtaa uunin lampun. Lampun pitää olla 230 V, 25 wattia, E14-tyyppi, T300. Uunin pitää olla jäähtynyt ja kytketty irti pistokkeesta ennen lampun vaihtamista.

Lampun rakenne on tarkoitettu kotitalouksien keittolaitteisiin, eikä se sovi kotitalouksienhuoneidenvalaisemiseen.

HUOLTO JA KULJETUS

VAATIMUKSET ENNEN YHTEY-DENOTTOA HUOLTOON

Jos uuni ei toimi;

Uuni saattaa olla pois päältä tai irrotettu pistokkeesta. Ajastimella varustetun mallin aikaa ei ole ehkä säädetty.

Jos uuni ei kuumene:

Lämpötilaa ei ole säädetty uunin ohjauskytkimellä.

Sisävalo ei syty:

Virrantulo on tarkastettava. Lampun toimintakunto on tarkastettava. Jos lamppu on viallinen, voit vaihtaa ne seuraa-vien ohjeiden avulla.

Kypsentäminen (jos ylä- ja alaosa ei kypsenny tasaisesti):

Käytä kypsennystasoja, kypsennysaikaa ja lämpöasetuksia ohjekirjan mukaisesti.

Jos ongelma ei poistu näistä ohjeista huolimatta, ota yhteyttä valtuutettuun huoltoon.

KULJETUKSEEN LIITTYVÄT TIEDOT

Jos tarvitset kuljetusta:

Säilytä alkuperäinen pakkaus, ja käytä alkuperäistä pakkausta kuljettamiseen. Noudata pakkauksen kuljetukseen liittyviä ohjeita. Teippaa uunin ylemmät osat ja irralliset osat keittopaneeleihin.

Aseta paperi yläsuojan ja kypsennyspaneelin väliin, peitä yläsuojus ja kiinnitä teipillä uunin sivupintoihin.

Kiinnitä teipillä pahvi tai paperi uunin etuluukkuun lasin sisäpuolelle, jotteivat uunin pellit ja ritilät vaurioita uunin luukkua kuljetuksen aikana. Kiinnitä teipillä myös suojukset sivuseinämiin.

Jos käytössä ei ole alkuperäistä pakka- usta:

Suojaa uunin ulkopinnat (lasi- ja maali-pinnat) mahdollisilta iskuilta.

Cher client,
