KÄYTTÖOHJE DXRH008E DEWALT

VAROITUS: Jos tätä opasta ei ole noudatettu tarkasti, tulipalon tai räjähdyksen seurauksena voi aiheutua omaisuusvahinkoja, henkilövahinkoja tai kuolema.

• Älä säilytä tai käytä bensiiniä tai muita palavia höyryjä ja nesteitä, tämän tai minkä tahansa muun laitteen läheisyydessä.
• Propaani (G31) tai butaani/propaani seos (G30+G31) patruunaa jota ei ole liitetty tuotteeseen, ei saa varastoida lähellä tätä tai muuta laitetta.
• MITÄ SINUN TULEE TEHDÄ MIKÄLI HAISTAT KAASUN HAJUN
• Älä yritä sytyttää laitetta.
  • Sammuta kaikki avotulet.
  • Sammuta laitteen kaasu.
  Huollon saa ruottaa vain asiantunteva huoltohenkilö.

Tämä laite on umpinainen kaasukäyttöinen kannettava lämmitin. Se käyttää ilmaa (happea) alueelta jossa sitä käytetään. Sinun tulee varmistaa riittävä tuuletus ja palotila laitetta käytettäessä. Lisätietoja on sivulla 3.

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

TÄRKEÄÄ: Lue tämä käyttöohje huolellisesti, jotta tutustut laitteeseen, ennen sen liittämistä kaasupatruunaan. Pidä nämä ohjeet myöhempää käyttöä varten.

⚠️VAROITUS:

Joka kerta, kun sälliö on liitetty laitteeseen, mahdolliset vuodot on tarkastettava yhdellä tai useammalla tavalla: Laita saippuavetta liitäntään, etsi kuplia, kuuntelee kaasun sihinää, kokeile mikäli tunnet kylmää ilmaa tai jos haistat mädän kananmunan hajun. Mikäli laitteessa esiintyy vuotoja (kaasun haju), vie laite ulos väliftömästi hyvin ilmastoituun paikkaan jossa ei ei ole lähellä tulta, jossa voit tutkia vuotoa tarkemmin ja paikata sen Jos haluat varmistaa, onko laitteessa vuoto, tee niin ulkotiloissa Älä yritä tunnistaa vuotoa käyttämällä liekkä, vaan käyttämällä saippuavettä. Kaikki tähän lämmittimeen tehdyt muutokset voivat olla vaarallisia. ÄLÄ muokkaa laitetta.

⚠VAROITUS: Tätä laitetta on käytettävä vain hyörymäisen propaanin 100 % (G31) tai butaani/propaani seoksen 70/30 (G30+G31) polttoaineiden kanssa. Voi olla vaarallista yrittää käyttää muita kaasupatruunoita.

SISÄLTÖ

Yleiset turvallisuusohjeet 3

Yleistiedot 3

Hajun varoitus 4

Kertakäyttöisten propaanipatruunoiden käyttö 5

Huolto 6

Vianmäärilys 6

Osaluettelo 7

Osien tilaustiedot 8

Huoltotiedot 8

⚠️VAROITUS:

Varhaiset merkit kaasumyrkytyksestä muistuttavat flunssaa, päänsärkyä, hui-mausta ja/tai pahoinvointia. Jos sinulla on näitä oireita, lämmitin ei ehkä toimi oikein. Hankkiudu raittiiseen ilmaan! Lämmitin on huollettava.

⚠️VAROITUS: JOS virkistys- tai kauppapaikassa ei ole ikkunaa tai kattoluukkua, ÄLÄ KÄYTÄ TÄTÄ LAITETTA SISÄLLÄ! Käytä vain hyvin tuuletetussa tilassa.

Varoitus:

• Jotkin matot tai linoleumipinnat voivat värjäytyä, jos lämmitin on asetettu suoraan näiden lattianpäällysteiden päälle.
• Kun käytät lämmitintä yli 2.13 km korkeudessa merenpinnan yläpuolella, yksikkö saattaa sammuttaa itsensä. (Lue YLEISTIEDOT).

TEKNISET TIEDOT

MALLINRO	DXRH008E
KAASUN TYYPPI.... Propaani (G31) kaasu kuten Coleman ja 70/30 butaani/propaani (G30+G31) kaasuseokset kuten Primus Power Gas
SISÄÄNTULO	1,17 KW (84 G/H)/ 2,4 KW( 168 G/H)
SVÄLYS TULENARKOIHIN AINEISIIN
YLÄOSA	76.2 cm
ETUOSA	60.96 cm
SIVUT	15.24 cm
TAKAOSA	0 cm

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

YLEISET TURVALLISUUSOHJEET

TÄMÄ ON LÄMMITYSLAITE. YRITÄ KÄYTTÄÄ TÄTÄ LAITETTA ILMAN ETUSUOJAA. ÄLÄ LÄMMITÄ TAI YLEISTÄ: KEITÄ RUOKIA TÄMÄN AVULLA. • Tämän läm

- Älä käytä hyväksymättömiä lisälaitteita tässä lämmittimessä. Älä muokkaa laitetta.

- Johtuen korkeasta lämpötilasta, laite on sijoitettava kauas liikenteestä ja syttyvistä aineista. (ks. TEKNISET TIEDOT)

- VAROITUS: jotkin laitteet osat voivat olla hyvin kuumia. Lasten ja aikuisten tuloe olla varuillaan korkeasta pintalämpötilasta ja pysyä kaukana laitteesta välttääkseen palovammoja ja vaatteiden syttymistä.

- Lapsia on valvottava tarkasti, jos he ovat lähellä laitetta.

- Älä aseta vaatteita tai muita helposti syttyviä materiaaleja lähellä laitetta.

- Älä käytä lämmitintä liikkuvassa ajoneuvossa kuten asuntovaunussa tai karavaanarissa. Älä käytä kerrostalossa, kellarissa, kylpyhuoneessa tai makuuhuoneessa.

- Tätä lämmitintä voidaan käyttää myös virkistys- tai kaupallisessa tilassa jossa on ikkuna tai kattoluukku Sitä voidaan käyttää myös sisätiloissa.

- Tämä lämmitin vaatii hyvin ilmastoidun alueen (58 cm ^2 ) (esimerkiksi 7.62 cm x 7.62 cm ilmanotto) jotta se saa riittävän ilmanvaihdon käytön aikana, joka on kansallisten määräysten mukaisesti syöttöalue ilmaile. Älä käytä muita polttaineita polttavia laitteita sisällä.

- KAASUNPAINE LÄMMITTIMESSÄ ON SÄÄDETty JA ASETETTU 2,74 kPa ÄLÄ MISSÄÄN TAPAUKSESSA SÄÄDÄ TAI VÄHENNÄ PROPAANI (G31) TAI BUTAANI/PROPAANISEOS (G30+G31) PATRUUNAAN SYÖTTÖPAINETTA LÄMMITTIMELLE!

- LÄMMITTIMEN REGULAATTORIN TULEE OLLA AINA PAIKALLAAN KUN LAITETTA KÄYTETÄÄN.

- Mikä hyvänsä suoja tai suojakuori joka on poistettu laitteesta huollon ajaksi, tulee asentaa takaisin lämmittimeen ennen sen käyttöä.

- Laite on tarkistettava ennen jokaista käyttökertaa. Säännöllinen puhdistus voi olla tarpeen. Laitteen ohjainosastot, poltin ja ilmankierto tulee pitää puhtaana, katso lisätietoja kohdasta HUOLTO.

- ÄLÄ käytä lämmitintä mikäli mikään sen osa on ollut veden alla. Kutsu paikalle välittömästi huoltomies tarkastamaan lämmitin ja korvaa mikä tahansa ohjaimen osa tai kaasujärjestelmä joka on ollut veden alla.

- Mikäli laitetta käytetään ilman asianmukaista tuuletusta, tärmä lämmitin voi tuottaa HILLIDIOKSIDIA, hajutonta, myrkyllistä kaasua.

- Jotkin ihmiset, kuten raskaana olevat naiset, henkilöt joilla on sydän- tai keuhkosairaus tai jotka ovat alkoholin vaikutuksen alaisena sekä henkilöt jotka ovat korkeassa ilmanalassa, voivat kärsiä häkästä enenmmän kuin toiset.

- Kun lämmitin on maassa, varmistä että maa on tasainen ja pidä muut esineet vähintään 60.96 cm lämmittimen etuosasta. ÄLÄ SIIRRÄ LAITETTA KUN KÄYTÄT SITÄ, ISKUT JA KOLHUT VOIVAT AKTIVOIDA TURVALLISUUSLAITTEEN. ÄLÄ JÄTÄ LÄMMITINTÄ VALVOMATTA TAI MISSÄ LAPSET VOIVAT AIHEUTTAA LÄMMITIMEN KAATUMISEN. ÄLÄ KOSKAAN KÄYTÄ LÄMMITINTÄ NUKKUESSASI!

- Tämän lämmittimen käyttö on turvallista pienissä sisäkohteissa, jossa sille on tarjolla happea ja hyvä ilmanvalihto, kuten teltat, mökit, kalastusmökit ja suljetut kuistit. Sitä voidaan käyttää hätäsisätilanlämmittimenä kun siihen on kytketty kertakäytöinen 465g propaani (G31) TAI 450g butaeni/propaaniseos (G30+G31) patruuna, ja sisätiloissa kuten kauppatilat, jossa sille on tarjolla happea ja hyvä ilmanvalihto, kuten rakennuskontit tai väilaikaiset rakennuskohteet.

Huomautus: Lämmitintä voidaan käyttää myös ulkona, mutta voit kokea turhia sammumisia johtuen tuuliolosuhteista.

- Kun lämmitin on kylmä tai huoneenlämmössä, laitteella kestää muutama minuutti että politimen laatta muuttuu kirkkaan oranssiksi. Tämä on normaalia ja lämmitin toimii normaalisti. . Jos politimen laatta on selvästi tulossa, sulje lämmitin ja kutsu paikalle vaituutettu huoitomies.

- Kun yksikkö on sytytetty, sinun tulisi nähdä 0.635 cm alue laatan ympärillä joka ei muutu kirkkaan oranssiksi. Tämä on normaalia.

- Kun käytät lämmitintä ensimmäistä kertaa, sen ylimmän osan heijastin saattaa värjäytyä. Tämä on myös normaalia ja ei ole syytä huoleen.

- Kun käytät lämmitintä yli 2.13 km korkeudessa merenpinnan yläpuolella, yksikkö ei saata palae niin kirkkaana kuin alemmassa korkeudessa. Tämä on normaalia. Korkeammalla lämmitin voi sammuttaa itsensä. . Jos näin tapahtuu, anna sille raitista ilmaa, odota 5 minuuttia ja sytytä se uudelleen. Paikallisten olosuhteiden mukaan lämmitin ei saata syttyä uudelleen.

- Käyttöaika voi muuttua johtuen lämmittimen asetuksista ja patruunan koosta. Jopa 3 - 6 tuntia 465G (G31) patruunalla tai 3 - 6 tuntia 450G 70/30 butaaní/ propaaniseos (G30+G31) patruunalla. Jopa 48 - 110 tuntia 5KG patruunalla (perustuen "HI" ja "LO" asetuksiin). Johtuen propaanin ominaisuuksista, käyttöaika voi olla alhaisempi kun käytät laitetta jatkuvasti -6.6° Celsius asteen alapuolella

- Tämä lämmitin on varustettu kaatumiskytkimellä. Voit kokea lämmittimen sammumisen mikäli laitetta kolhitaan tai sitä siirretään. Mikäli näin tapahtuu, sytytä laite uudelleen.

- Johtuen pienten tankkejen käytöstä, kondensaatiovettä voi muodostua tankkiin ja valua lämmittimen alapuolelle. Joskus kondensaatiovesi saattaa jäätä äärimmäisestä kylmyydestä kun propaani (G31) haihtuu. Tämä on normaalä, eikä ole mitään syytä huoleen.

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

VAROITUS

Tukehtumisen vaara

• Älä käytä laitetta tuulettamattomissa tiloissa.
• Ilman virtaus ei saa olla tukittuna.
• Kunnollinen tuuletus on annettava jotta lämmitin saa tarpeeksi ilmaa.
• Viittaa lämmittimen käyttöohjeiden tyyppitietoihin, lämmittimen tietokilpeen tai ota yhteyttä tehtaaseen selvittääksesi lämmittimen tuule-tusvaatimukset.
• Asianmukaisen tuuletuksen puuttuminen johtaa virheelliseen palamiseen.
• Väärä palaminen voi johtaa häkämyrkytykseen joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Häkämyrkytyksen oireita ovat päänsärky, huomaus ja hengenahdistus.

Polttoainekaasuhaju

Propaanikaasu (G31) ja butaani / propaaniseos (G30 + G31) -kaasuissa on lisätty ihmisen tekemiä hajuaineita erityisesti polttoainekaasuvuotojen havaitsemiseksi. Jos kaasuvuoto tapahtuu, polttoainekaasun pitäisi voida haistaa. Koska propaani (G31) on ilmaa raskaampaa, kaasun tuoksun tulisi olla matała lattialle. KAIKKI KAASUHAKU ON SIGNAALI, JOTKA menee välittömään toimintaan!

• Älä tee mitään, joka voi sytyttää polittoainekaasun. Älä käytä mitään sähkökytkimiä. Älä vedä mitään virtualähdettä tai jatkojohtoja. Älä sytytä tulitikkuja tai muita liekkejä. Älä käytä puhelinta.
• Ota kaikki pois rakennuksesta ja pois alueelta heti.
• Sulje kaikki propaanin (G31) kaasusäiliöt tai patruunan polttoaineen syöttöventtiilit tai mittarin päällä oleva pääpolttoaineen syöttöventtiili, jos käytät maakaasua.
• Propaanikaasu (G31) on ilmaa raskaampaa ja voi asettua matalille alueille. Kun sinulla on syytä epäillä propaanivuotoa, pidä poissa kaikista matalista alueista.
• Käytä naapurisi puhelinta ja soita polttoaineen toimittajallesi ja palokuntasi. Älä mene uudelleen rakennukseen tai alueelle.
• Pysy poissa rakennuksesta ja pois alueelta, kunnes palomiehet ja polttoaineentoimittaja ovat julistaneet turvallisiksi.

- Antakaa lopuita polttoaineen huoltohenkilölle ja palomiehille tarkistaa paenneen kaasun. Pyydä heitä ilmaamaan rakennus ja alue ulos ennen paluuta. Asianmukaisesti koulutettujen huoltohenkilöiden on korjaltava mahdolliset vuodot, tarkistettava mahdolliset vuodot ja valotettava laite sitten sinulle.

Hajun haalistuminen - Hajua ei havaittu

• Jotkut ihmiset eivät voi haistaa hyvin. Jotkut ihmiset eivät voi haistaa propaanlin (G31) lisätyn teknisten kemikaalien hajua. Sinun on määritettävä, haistatko hajua näissä polttokaasuissa.
• Opi tunnistamaan propaanikaasun (G31) haju.
• Tupakointi voi heikentää hajua. Hajun ympärillä olevan ajanjakson ajanjakso voi vaikuttaa herkkyyteensi kyseiseen hajuun. Eläintarharakennuksissa esiintyvät hajut voivat peittää polttoaineen hajun.
• Propaanikaasun (G31) hajuaine on väritön ja sen hajun voimakkuus voi haalistua tietyissä olosuhteissa. Jos maanalaista vuotoa esiintyy, kaasun liikkuminen maaperän läpi voi suodattaa hajuaineen.
• Propaanikaasun (G31) haju voi vaihdella intensiteetiltään eri tasoilla. Koska propaanikaasu (G31) on ilmaa raskaampaa, matalammilla tasoilla voi olla enemmän hajua.
• Ole aina herkkä pienimmälle kaasuhajolle. Jos jatkat kaasuhajun havaitsemista rippumatta siitä, kuinka pieni, käsittele sitä vakavana vuodona. Siirry heti toimintaan, kuten aiemmin keskusteltiin.

HUOMIO - MUISTUTTAVAT kriittiset kohdat!

• Propaanikaasulla (G31) tai butaani / propaaniseoksella (G30 + G31) on ominainen tuoksu. Opi tunnistamaan nämä hajut. (Viitepolttoainekaasuhaju ja hajuhaalistuminen yllä.
• Vaikka sinulla ei olisi asianmukaista koulutusta lämmittimen huoltoon ja korjaamiseen, ole aina tietoinen propaanikaasun (G31) ja maakaasun hajuista.
• Jos et ole saanut asianmukaista koulutusta propaanikaasun (G31) tai butaani / propaani seoksen (G30 + G31) korjaamiseen ja huoltoon, älä yritä sytyttää lämmitintä, suorittaa huoltoa tai korjauksia tai tehdä mitään säätöjä lämmittimeen propaanilla (G31) tai butaani / propaanisecs (G30 + G31) kaasupoltfoainejärjestelmä.
• Säännöllinen nuuskatesti lämmittimen ympäirillä tai lämmittimen liitoksissa; ts. letku, liitokset jne., on hyvä turvallisuuskäytäntö kaikissa olosuhteissa. Jos haistat jopa pienen määrän kaasua, OTTAA välittömästi yhteyttä polttoainekaasujen toimittajaan. ÄLÄ ODOTA!

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

SYTYTYS / KÄYTTÖOHJEET KÄYTÄ 465G KERTAKÄYTTÖISTÄ. PROPAANI (G31) TAI 450G 70/30 BUTAANI/ PROPAANISEOS (G30+G31) PATRUUNAA:

VAROITUS: Tarkasta aina propaanipatruunan ja lämmittimen propaani/butaani liittimen kytkennät vahinkojen, lian tai roskien varalta, ennen kuin liität propaanipatruunan. Älä käytä mikäli patruunan pää on vahingoittunut, rikki tai vaurioitunut. IRROTA JA LIITÄ PATRUUNAT AINA ULKOTILOISSA, KAUKANA AVOTULESTA, MUISTA IHMISISTÄ, MUISTA SYTTYMISLÄHTEISTÄ JA AINOASTAAN KUN LÄMMITIN ON VIILEÄNÄ. ÄLÄ POLTA KOSKAAN TUPAKKAA KUN LIITÄT TAI IRROTAT PROPAANIPATRUUNAA TAI KUN TEET LIITÄNTÖJÄ!

• Käytä 465g kertakäyttöisiä patruunoita jotka sopivat nro. 600 venttililitäntään tai butaani/propaani (G31) (70/30) seoksia, joissa on kierteen tyyppi 7/16-28 EN417.
• Tarkista että tiivisteet (laitteen ja kaasun välittä) ovat paikallaan ja hyvässä kunnossa ennen sen liittämistä kaasupatruuanaan. Kuva 3. Älä käytä laitetta, jossa on vahingoittuneet tai kuluneet tiivisteet. Älä käytä laitetta joka vuotaa, on vahingoittunut tai ei toimi kunnolia.

- Varmista että neljän asennon säätönuppi on "OFF" Oasennossa: katso kuva 1

- Käyttäessäsi propaanin kanssa: Käännä regulaattoria ulospäin helpotttaaksesi tankin asentamista. Ruuvaa 465g kertakäyttöinen propaanipatruuna (G31) myötäpäivään (pohjasta katsoen) kannettavaan lämmiftimeen kunnes se on käskireä; katso kuva 2 ÄLÄ käytä ruuvilukitetta tässä lätännässä.

- Käyttäessäsi butaani/propaaniseosta (G30+G31): Ruuvaa messinkinen sovitin myötapäivään kannettavan lämmittimen regulaattonin (pohjasta katsoen) kunnes se on tiukasti paikallaan. Katso kuva 3. ÄLÄ käytä ruuvilukitetta tässä litännässä. Ruuvaa butaani/ propaaniseospatuuuna sovittimeen (myötapäivään), kunnes akseli sovittimessa alkaa pyöriä, patruuna on kytketty, ja asenna sitten patruuna jalustaan

- Tarkista sovittimen ja patruunan letkuliitokset saippuavedellä, kierteisen litännän kupolimaisesta kannesta, jossa patruuna ruuvautuu regulaattoriin. KATSO VAROITUS! MUOVISUOJUKSESSA.

- Paina "PILOT painiketta vastapäivään ja päästä irti kunnes lämmitin syttyy; katso kuvat 1 ja 4.

- Jos lämmitin ei syty, pidä paikallaan noin 30 sekuntia; vapauta ja paina uudelleen. Toista kunnes pilotti syttyy.

- Kun pilotti syttyy, pidä alhaalla 30-60 sekuntia ja vapauta sitten nuppi. Nupin tulisi vapautua uloimpaan asentoon: Käyttääksesi lämmitintä, väännä nuppia hellästi ja siirrä se lukitusasentoon "HI" näyttääksesi polittimen keraamisen laatan. Jätä

"HI Asentoon kunnes polittimen laatta muuttuu kirkkaan oranssiki". Kuva 5. HUOMAUTUS: Liekit ovat yleisä kun sytytät laifetta ensimmäistä kertaa Pidä kasvosi ja herkästi syttyvät kohteet kaukana laitteesta. Kun polittimen laatta on muuttunut kirkkaan oranssiki, säädä lämpöä kääntämällä nuppi haluamaasi asentoon ("LO" "HI" asetus) kuva 1.

⚠ Varoitus: ÄLÄ KÄYTÄ LÄMMITINTÄ ENNEN KUIN SÄÄTÖNUPPI ON LUKITTU ASENTOON "HI" 🔒 "LO" TAI "PILOT" ✉ALÄ KOSKAAN ASETA SÄÄTÖNUPPIA LUKITTUJEN ASENTOJEN VÄLILLE. TÄSÄ VOI AIHEUTUA VÄÄRÄNLAINEN PALAMINEN JA ILMAAN VOI MUODOSTUA HIILIMONOKSIDIA.

• Sammuttaaksesi lämmittimen, paina hellästi alas säätönuppi asentoon "OFF"
• VAROITUS: Psat voivat olla hyvin kuumia. Laitteen suojan tarkoituksena on estää tulipalot ja palovammat ja sitä ei saa poistaa koskaan. SE EI ANNA TÄYDELLISTÄ SUOJAA PIENILLE LAPSILLE TAI VAJAAKUNTOISILLE IHMISILLE. Anna laitteen jäähtyä kunnolla ennen varastoimista. - Käännä säätönuppi asentoon "OFF" Varmista että politimet ovat sammuneet ennen kuin irroitat kaasupatruunan.
• POISTAAKSESI PROPAANI (G31) PATRUUNAN: Poista patruuna jalustasta ja käännä vastapäivään, kunnes se on kokonaan ruuvattu irti lämmittimestä.
• POISTAAKSESI BUTAANI/PROPAANISEOS (G30+G31) PATRUUNAN: Poista patruuna jalustasta ja käännä vastapäivään, kunnes se on kokonaan ruuvattu irti sovittimesta.
• Kun patruuna on poistettu, butaanisovitin voidaan ruuvata irti kääntämällä sitä vastapäivään kunnes se irtoaa lämmittimestä.

Älä käytä, varastoi tai poista patruunoita lähellä syttyviä kohteita tai sytytyslähteitä. Vaihda patruunat ainoastaan hyvin ilmastoiduilla alueilla, mielellään ulkotiloissa, kaukana palokohteista, kuten llekeistä, pilotliekeistä, sähköpalcista ja kaukana muista ihmisistä.

Propanikaasu (G31) tai butaani/propaaniseos (G30+G31) patruunat TULEE IRROTTAA LÄMMITTIMESTÄ KUN SE EI OLE KÄYTÖSSÄ! Tarkista tilvisteet ennen uuden kaasupatruunan käyttöä kaittoessa.

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

HUOLTAMINEN:

TOIMENPITEET MIKÄLI LAITETTA EI TULLA KÄYTTÄMÄÄN TIETYN AJAN KULUESSA: Pidä lämmittimen alue aina tyhjänä ja vapaana palavista materiaaleista, bensiinistä ja muista syttyvistä höyryistä ja nesteistä. Varastoi lämmitin kun se on viilentynyt vetoketjulliseen laukkuun tai muuhun pölyttömään paikkaan käyttöjen välillä. Pidä tuuletuskohdat (lämmittimen ylä ja alaosassa) tyhjänä jatkuvasti. Tarkista pilotin liekki ja lämmitin aina silmämääräisesti säännöllisin väliajoin. Pilotin liekin tulisi olla sininen (ei keltainen) ja jatkua termoelementtiin. Liekki ympäröi termoelementtiä juuri kärjen alapuolella, katso kuva 6. Pieni keltainen liekki voi tapahtua pilottiliekin ja pääpolttimen liekin kohdatessa. Lämmittimen tulisi olla kirkkaan oranssi (hiukan sinistä reunaosissa ja puna-oranssi kajo joka on nähtävissä keraamisella laatalla), ilman näkyvää liekkä. Sininen liekki joka voi ilmaantua keraamisen tilen yläosassa, kertoo pölyn muodostumisesta, nukasta tai hämähäkin seiteistä jotka voivat sijaita kotelon ja pääpolttimen sisällä. Jos pilottiliekki on keltainen tai polttimella on näkyvä liekki, se saattaa vaatia puhdistamista. Seuraavan ohjeen avulla voit tarkastaa rungon ja sen pääpolttimen kokonaisuuden. On tarpeen säännöllisesti tarkastaa polittimen kuristin ja venturi jotta ne ovat vapaana hyönteisistä sekä hämähäkin seiteistä, joita voi kertyä ajan mittaan. Tukkeutunut putki voi aiheuttaa tulipalon 1. Anna lämmittimen jäähtyä kunnolia ennen huoltotöiden tekernistä.

1. Irrota patruuna lämmittimestä tai SULJE kaasunsyöttö etäsijainnissa sijaitsevasta venttiilistä ja irrota letku lämmittimestä.
2. Irrota neljä (4) ruuvia jotka pitävät paikallaan lämmittimen takaluukkua.
3. Kierrä kantta ulospäin pohjasta. Vapauta 2 yläkiinnikettä. Siirrä sivuun.
4. Poista (4) neljä polittimen kiinnitysruuvia ja polttoaineletku polittimen kokonaisuudesta. Irrota poltinkokonaisuus kotelon takacsasta.
5. Tarkista sisätilat pölyn, nukan tai hämähäkin seittien varalta. Mikäli tarpeen, puhdista laitteen sisäosat pölynimurilla tai paineilmalla. Älä vahingoita komponentteja laitteen sisällä kun puhdistat sitä.
6. Tarkasta ja puhdista pääpolttimen suutin (kiinnitetty kuristimen pidike). Kuristimen pidike on kiinnitetty politimen kokonaisuuden venturiin kahdella (2) ruuville.
7. Tarkasta ja puhdista pilottiliekki (kilinnitetty pidikkeeseen) käyttämälä põlynimuria tai paineilmaa pilotin rekien läpi kuten on näytetty nuolilla kuvassa 6. VAROITUS: Älä käytä neuloja, johtoja tai muita sylinterimäisiä objekteja puhdistaaksesi pilottiliekkiä, jotta estät vahingoittamasta kalibroitua osaa jonka kautta kaasu virtaa.

Pilottiiekki Hapen kulutuksen anturi Kuva 6: ODS, piloti, assy

1. Käytä paineilmaa (enintään 30 psi) polttimen keraamiseen tiileen tai polttimen kokonaisuuteen sekä venturiputkeen, poistaaksesi pölyn, nukan ja hämähäkin seitit.

2. Kokoa polittimen kuristimen pidike polittimen kokonaisuuteen.

3. Kokoa poltin takaisin lämmittimen koteloon
4. Asenna polttaineputki ja tarkasta se vuotojen varalta.
5. Asenna lämmittimen takakansi.

LISÄTIETOJA VIANETSINNÄSTÄ:

Jos kipinän elektrodi ei tuota kipinöitä. TARKISTA

• Kipinän elektrodi on rikki – vaihda ODS (Oxygen Depletion Sensor - hapen kulutuksen anturi).
• Polttimen johto ei saata olla liitetty kipinän elektoridiin – liitä uudelleen.
• Sytyttimen johto on vahingoittunut – vaihda.
• Pietsosytytin on vahingoittunut – vaihda kaasuventtiilin kokonaisuus.

Jos kipinän elektrodi tuottaa kipinän mutta pilotti ei syty. TARKISTA

- ei virtaa lämmittimeen – asenna kertakäyttöinen patruuna tai kytke venttiili päälle etäpatruunasta.

- "PILOT" asento ei ole kohdistettu kunnolla – käännä kaasun säädin "PILOT" asentoon ja paina sitä uudelleen.

- Pilotti on tukossa hämähäkin seitistä tai liasta – puhdista pilotti, katso HUOLTO.

Jos pilottiliekki ei pala kun painike vapautetaan. TARKISTA

• "PILOT" painiketta ei ole painettu kunnolla tai pidetty alhaalla tarpeeksi kauan jotta se saisi ilmaa.
• Pilotin liekki ei ympäröi termoelementtiä – puhdista pilotti, katso HUOLTO.
• Pilotin kokonainen on vahingoittunut – vaihda.
• Kallistuskytkimen johdot ovat irti – liitä uudelleen.

Jos poltin ei syty. TARKISTA

- Pääpolttimen kuristin on tukkeutunut – puhdista poltin, katso HUOLTO.

Jos lämmitin SAMMUU jatkuvasti normaalin käytön aikana. TARKISTA

- Pilotti on tukossa - puhdista pilotti, katso kohta HUOLTO.

• Varmista vähintään 15.14 cm neliösenttimetrin raitisilman aukko, (esimerkki 7.62 cm x 7.62 cm avaus).
• Kaatumiskytkin on aktivoitunut lämmittimen kaatumisen vuoksi. Sytytä uudelleen
• Regulaattorin on viallinen - vaihda regulaattori.
• Sisäinen kontaminaatio - vaihda ohjausventtiili ja regulaattori.
• Soita tekniseen tukeen saadaksesi lisätietoja.

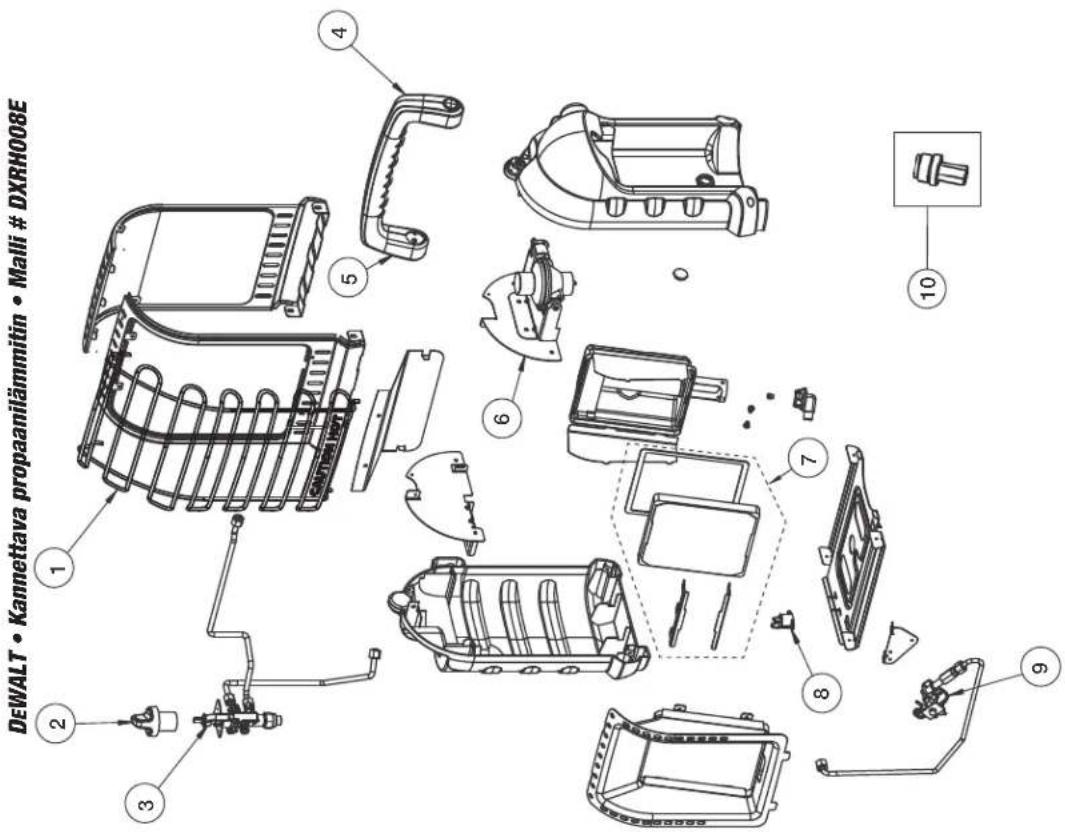

DEWALT • Kannettava propaanilämmitin • Malli # DXRH008E 1 2 3 4 5 6 7 8 9 10

DXRH008E VAIHTO-OSIEN LUETTELO:

Nro. Kuvaus Osa#
1 Vartija 32182
2 Nuppi, venttiili, turvallisuus	32076
3 Venttiili, assy, ohjaus	32054
4 Kahva, takaosa, muovia,musta 32183
5 kahva, etuosa, muovia, musta	32184
6 Assy, säädin, tuen kanssa	75198
7 Laatta, Vaihtosarja 33088
8 Kytkin, kaatumiskytkin 73403
9 ODS, pilotti, assy 73396
10 Butaanisovitin 15159

ÄLÄ KOSKAAN JÄTÄ LÄMMITINÄ ILMAN VALVONTAA POLTTAMISEN AIKANA

DEWALT®

KÄYTTÖOHJEET JA KÄYTTÖOPAS

KANNETTAVA PROPAANI (G31)/ BUTAANI/PROPAANI SEOS (G30 + G31) KAASULÄMMITIN VIRKISTYS-, KAUPPAJA HÄTÄTILANTEIDEN SISÄKÄYTTÖÖN DXRH008E

Tätä tuotetta koskettaa yksi tai useampi patentti. Käy osoitteessa http://www.enercogroupinc.com/patents saadaksesi lisätietoja

▲VAROITUS:

KÄYTÄ AINOASTAAN VALMISTAJAN VARAOSIA MUUT OSAT VOIVAT AIHEUTTAA HENGENVAARAN TAI KUOLEMAN. VARAOSIA ON SAATAVANA VAIN SUORAAN TEHTAALTA JA NE SAA ASENTAA VAIN VALTUUTETTU HUOLTO.

OSIEN TILAUSTIEDOT:

OSTAMINEN: Lisävarusteita voi ostaa osoittesta suoraan tehtaalta ja paikallisilta jälleenmyyjiltä DEWALT®.

FOR INFORMATION REGARDING SERVICE:

www.DEWALT.com

www.2helpU.com

Kirjoita mallinumero, sekä hankintapäivämäärä ja ongelman kuvaus kaikessa viestinnässä.

LIMITED WARRANTY

DEWALT® takaa lämmittimen ja sen lisävarusteet materiaali- ja valmistusvirheiden varalta 2 vuoden ostopäivästä lukien.

DEWALT® korjaa tai vaihtaa tämän tuotteen ilmaiseksi, mikäli sen on osoittautunut vialiliseksi 2 vuoden sisällä ja mikäli se on palautettu jälleenmyyjälle ostotodistuksen kera takuun voimassaoloaikana.

Myytävänä souraavissa maissa:

DK

DE

FR

IT

NL

DK

SE

FI

NO

CE 2797/20

EN 449:2002+A1:2007

EN 521:2006

TP 6.39

IKKE LA VARMEREN STÄ UTEN TILSYN MENS DU BRENNER!
