KÄYTTÖOHJE UDDARP 405.279.86 IKEA

Kuivausrumpu on asennettava tiloihin, joissa on riittävä ilmanvaihto (avoin ovi, ilmanvaihtoritilä tai yli 500 cm²:n kokoinen syvennys), jotta vältettäisiin kaasujen takaisinvirtaus huoneeseen muita polttoaineita polttavista laitteista, mukaan lukien avotuli. Jos kuivausrumpu asennetaan työtason alle, on kuivausrummun yläpaneelin ja minkä tahansa sen yläpuolella olevan kappaleen väliin jätettävä 10 mm tilaa. Laitteen sivujen ja seinien tai vieressä olevien huonekalujen väliin sen sijaan on jätettävä 15 mm tilaa.

Jos kuivauusrumpu asennetaan kaasua tai hiiltä polttoaineenaan käyttävän lieden läheisyyteen, on välissä käytettävä kuumuudelta eristävää levyä (85 cm x 57 cm), jonka liettä kohden tulevan pinnan tulee olla alumiinifoliolla peitetty.

Poistoilmaa ei tule tyhjentää sellaiseen kanavaan, jota käytetään kaasun tai muiden polttoaineiden polttamisesta syntyvien höyryjen poistamiseen.

Laitetta ei saa asentaa lukittavan oven, liukuoven tai sellaisen oven taakse, jonka saranapuoli on kuivaurummun suhteen siten, että kuivaurummun luukkua ei ole mahdollista avata täysin.

Varoitus! Lue turvalehtinen ja noudata asennusohjeita. Valmistaja ei ole vastuussa mistään vaurioista tai loukkaantumisista, jotka ovat johtuneet turvallisuusohjeiden laiminlyömisestä.

Varmista, että letkut ja johto on yhdistetty oikein.

? ? IKEA www.ikea.com UDDARP

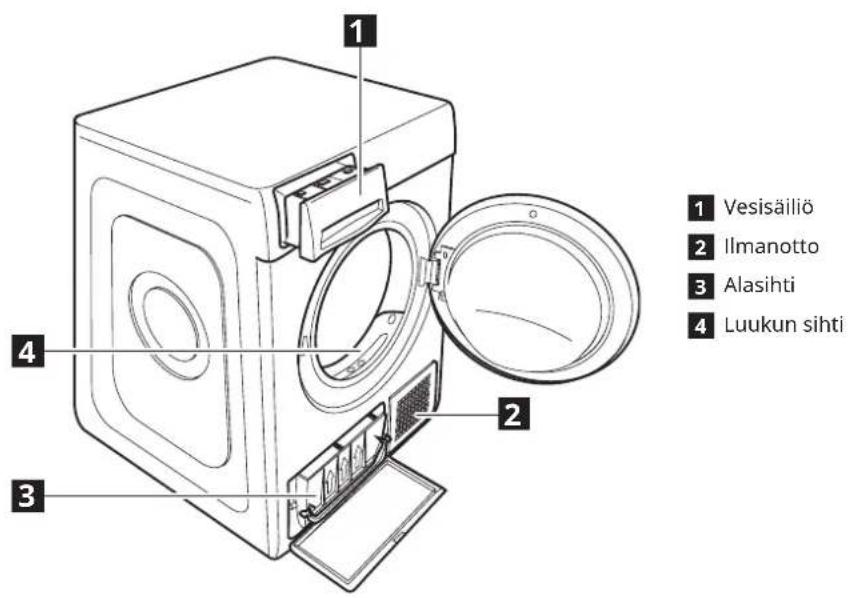

Tuotteen kuvaus

1 2 3 4 1 Vesisäiliö 2 Ilmanotto 3 Alasihti 4 Luukun sihti

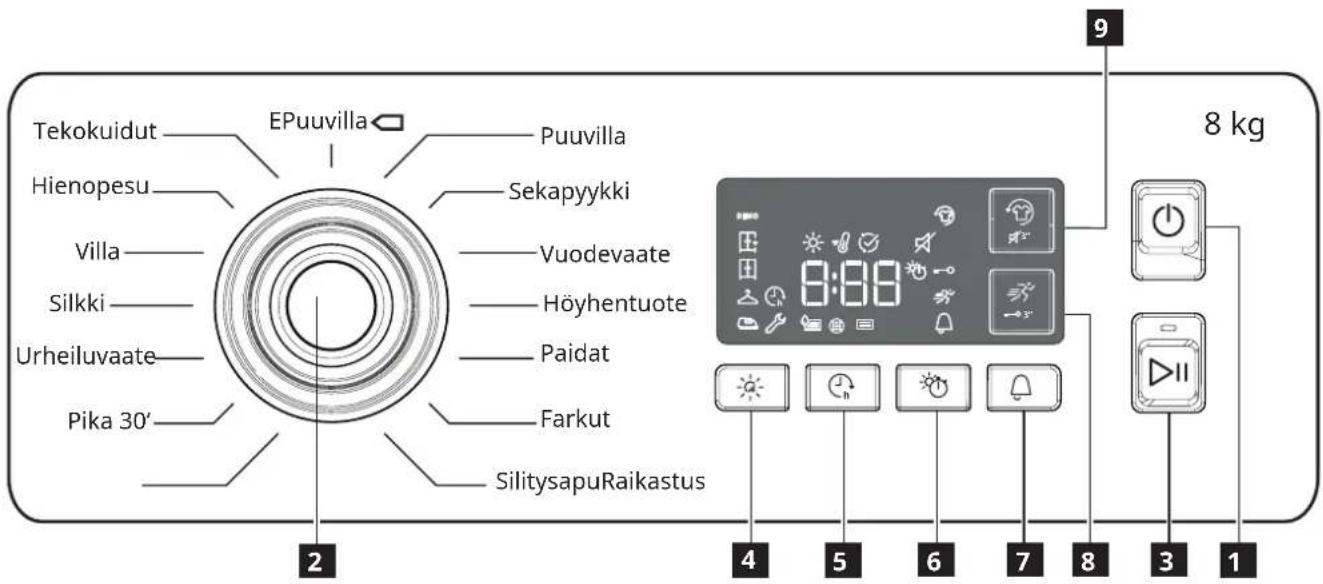

Käyttöpaneeli

Tekokuidut EPuuvilla Hienopesu Villa Silkki Urheiluvaate Pika 30' 2 Puuvilla Sekapyykki Vuodevaate Höyhentuote Paidat Farkut SilitysapuRaikastus 4 5 6 7 8 9 8 kg

1 Virtapainike (pitkä painallus suorittaa nollauksen)
2 Ohjelmanvalitsin
3 Käynnistys/Tauko

Lisävalintapainikkeet

4 Kuivausaste
5 Viivästetty käynnistys
6 Ajastettu kuivaus

7 Jakso loppu
8 Pika (pitkään painettuna painikelukitus)
9 Raikas Plus (pitkään painettuna mykistys)

NÄYTÖN MERKKIVALOT

Kuivausaste
	Silitytskuiva
	Ripustuskuiva
	Kaappikuiva
	Erittäin kuiva
Jakson vaihe
	Kuivaus
	Jäähdytys

	Jakson loppu
	Tyhjennä vesisäillö
	Puhd. luuk. suodat
	Puhdista alasuodatin
Katso kohdasta Vianetsintä
	Soita myynnin jälkeiseen palveluun
DEMO Demo-tila

Ensimmäinen käyttökerta

Lue turvallisuusohjeet huolellisesti läpi ennen laitteen käyttöä.

Varmista, että vesisäiliö on asetettu paikalleen oikein. Varmista, että kuivausrummun takana oleva tyhjennysletku on kiinnitetty oikein, joko kuivausrummun vesisäiliöön tai asunnon viemärijärjestelmään.

Asianmukaisen toiminnan takaamiseksi kuivauusrumpu on asennettava huoneeseen, jonka lämpötila on 5 - 35°C. Varmista ennen kuivauusrummun käyttämistä, että se on ollut pystyasennossa vähintään 6 tuntia.

Ohjelmataulukko

Ohjelmat Läm-pöt.		Toiminnot
		Kuivaus-aste	Viiväs-tetty käynnis-tys	Ajustettu kuivaus	Jakso loppu	Pika	Raikas Plus/ Mykistys 3 s.	Painikelu-kitus 3 s.	PÄÄLLÄ/ POIS	KÄYNNISTYS/ TAUKO
Eko-puuvilla 90		●	●	●	●		●	●	●	●
Puuvilla 90		●	●	●	●		●	●	●	●
Sekapyykki 75		●	●	●	●		●	●	●	●
Vuodevaate 87		●	●		●	●	●	●	●	●
Höyhentuote 90			●		●		●	●	●	●
Paidat 90		●	●		●		●	●	●	●
Farkut 87		●	●		●	●	●	●	●	●
Silitysapu 90					●			●	●	●
Raikastus -					●			●	●	●
Pika 30' 90			●		●		●	●	●	●
Urheiluvaate 75			●		●		●	●	●	●
Silkki 60					●			●	●	●
Villa	90				●			●	●	●
Hienopesu	65	●	●	●	●			●	●	●
Tekokuidut 75		●	●	●	●		●	●	●	●

Päivittäinen käyttö

Näin toimien saat koneesi toimimaan PARHAALLA mahdollisella tavalla!

Muista tyhjentää vesisäiliö jokaisen kuivausjakson jälkeen. Muista tyhjentää sihdit jokaisen kuivausjakson jälkeen.

1. Täyttäminen

Avaa luukku ja laita tekstiilit sisään. Noudata aina tekstiilien pesumerkintöjä sekä ohjelmaosiossa ilmoitettuja maksimitäyttömääriä.

Tyhjennä taskut. Varmista, että tekstiilit eivät jää kiinni luukun ja/tai luukun sihdin väliin.

Jos tätä viimeistä vaihetta ei suoriteta välittömästi, joissakin koneissa ja/tai ohjelmissa on mukana Crease Care -järjestelmä. Rumpu pyörii kuivausohjelman loppumisen jälkeen säännöllisin välein muutaman tunnin ajan rypistymisen estämiseksi. Jos tulee sähkökatko, on ohjelman käynnistämiseksi uudelleen painettava käynnistys/taukopainiketta

LUUKUN AVAAMINEN JAKSON AIKANA

Luukku voidaan avata toiminnan aikana.

Kuivauusrumpu käynnistetään uudelleen luukun sulkemisen jälkeen painamalla käynnistys/virtapainiketta

2. Sulje luukku

1. Paina virtapainiketta ⏻
2. Valitse pyykin tyyppiin sopiva ohjelma.
3. Tee mahdollisesti tarvittavat lisävalinnat.
4. Käynnistä jakso painamalla käynnistys/taukopainiketta
5. Kuivausohjelman lopussa kuuluu äänimerkki.

Käyttöpaneeliin tulee ilmoitus ohjelman loppumisesta. Ota pyykki välittömästi ulos rypistymisen ehkäisemiseksi.

1. Sammuta kone painamalla virtapainiketta 📋avaa luukku ja ota pyykki pois.

Jos konetta ei sammuteta manuaalisesti, noin 15 minuutin kuluttua ohjelman loppumisesta laite sammu automaattisesti energian säästämiseksi.

Mitä tehdä jos...

Tutustu alla olevaan taulukkoon ennen kuin otat yhteyttä huoltokeskukseen. Usein toimintahäiriöt ovat vähäpätöisiä ja ne voidaan ratkaista muutamassa minuutissa

Ongelma Mahdolliset syyt Ratkaisut
Kuivausrumpu ei käynnisty	Pistoketta ei ole laitettu pistorasiaan. Laita	pistoke pistorasiaan.
	Pistokkeessa on vikaa.	Yritä laittaa jonkin toisen laitteen pistoke samaan pistorasiaan. Älä käytä sähkölaitteiden pistorasiaan liittämiseen adaptereita tai jatkojohtoja.
	Sähkökatko. Odota, kunnes sähköt palaavat.
Kuivausrumpu ei käynnisty	Luukku on auki.	Tällä toiminnolla varustetuille koneille: odota kunnes asetettu viive päättyy tai nollaa se sammuttamalla kone. Katso kappaleesta Lisävalinnat.
	Käynnistys/taukopainiketta ei ole painettu ohjelman käynnistämiseksi.	Paina käynnistys/taukopainiketta.
	Painikelukitustoiminto on päällä (koneissa, joissa on tämä lisävalinta).	Katso lisävalintojen kappaleesta, ja jos painikelukitus on laitettu päälle, ota se pois päältä. Koneen sammuttaminen ei riitä ottamaan tätä valintaa pois päältä.
Kuivausajat ovat erittäin pitkiä	Kunnossapitoa ei ole suoritettu asianmukaisesti.	Katso ohjeet kappaleesta Puhdistus ja huolto ja suorita ilmoitetut toimenpiteet.
	Asetettu ohjelma, aika ja/tai kuivausaste eivät sovellu kuivausrumpuun laitetun pyykin tyyppiin tai määrään.	Katso kohdasta Ohjelmat ja lisävalinnat, ja etsi pyykin tyyppiin sopivin ohjelma ja sopivimmat lisävalinnat.
	Tekstiilit ovat liian märkiä.	Suorita pesujakso korkeammalla linkousnopeudella, jotta saat poistetuksi mahdollisimman paljon vettä.
	Kuivausrumpu on ehkä liian täynnä.	Tarkasta kullekin ohjelmalle tarkoitetut enimmäistäyttömäärät kohdasta Ohjelmat.
	Huoneen lämpötila.	Kuivausaika saattaa olla pitempi, jos huoneen lämpötila ei ole välillä 14-30°C.
Ohjelmaa ei viety loppuun Mahdollisesti on tapahtunut sähkökatko.		Jos tulee sähkökatko, on ohjelman käynnistämiseksi uudelleen painettava käynnistys/taukopainiketta.
Valot päällä tai vilkkuvat
Vesisäiliö Vesisäiliö on täynnä.		Tyhjennä vesisäiliö. Katso kohdasta Puhdistus ja huolto.
Luukun sihti ja/tai alasihti	Koneen toiminnalle tarvittavassa ilmavirtauksessa on vikaa.	Puhdista luukun sihti ja alasihti ja tarkasta, onko ilmanottoaukko esteetön. Näiden toimenpiteiden suorittaminen väärin saattaa aiheuttaa vahinkoja.
Alasihti Alasihti on puhdistettava.		Puhdista alasihti. Katso kohdasta Puhdistus ja huolto.
DEMO Jakso kestää muutamia minuutteja	Kuivausrumpu on DEMO-tilassa. DEMO-tilan merkkivalo palaa.	Laita DEMO-tila pois päältä. Seuraavat toimenpiteet on suoritettava peräkkäin, ilman taukoja. Käynnistä kone ja sammuta se sitten uudelleen. Paina käynnistys/taukopainiketta, kunnes kuuluu äänimerkki. Käynnistä kone uudelleen. “DEMO”-merkkivalo vilkkuu ja sammuu sitten.
Jakoavain-symboli tarkoittaa toimintahäiriötä.	Koneen anturit ovat havainneet vian.	Sammuta kuivausrumpu ja irrota sen pistoke. Avaa luukku välittömästi ja ota pyykit pois, jotta lämpö pääsee haihtumaan. Odota noin 15 minuuttia. Kytke kuivausrumpu uudelleen virtaan, laita pyykkis sisään ja käynnistä kuivausjakso uudelleen. Jos ongelma esiintyy uudelleen, ota yhteyttä huoltopalveluun ja ilmoita näytöllä vilkkuvat numerot ja merkit. Esimerkiksi: F3 ja E2.

Tekniset tiedot

IKEA UDD	ARP 8		220-24050	A++ 194	1,78 234 B 1	0,5 64
Merkki Mali		Nimellistäyttö-määrä(kg)	Jännite (V)Taajuus(Hz)	Energiate-hokkuus-luokka	Vakiotyyppisenpuuviliaohjelman kestoaikatäydellä kuormalla[minuutteja]	Sähkökäyttöisenkuivausrummunenergiankulutus,täydelläkuormalla [kWh/jakso]	Painotettu vuosittainenenergiankulutus,sähkökäyttöinenkuivausrumpu -[KWh/vuosi]	Kondensaa-tion tehok-kuusluokka	Virrankulutus		Meluta-so (dB)A
									viivästetty kääynnistys(W)	odotus-tila (W)
