KCH92X - Liesituuletin SMEG - Ilmainen käyttöohje ja opas

Tuotemerkki	Smeg
Malli	KCH92X
Tuotetyyppi	Keittiön liesituuletin
Käyttötarkoitus	Imuva (ulkopuhallus) tai suodattava (sisäkierrätys)
Ohjaukset	Kosketusohjauspaneeli 5 painikkeella ja digitaalinäytöllä
Nopeudet	4 nopeutta, mukaan lukien ajastettu tehonopeus (5 minuuttia)
Valaistus	LED (käyttäjä ei voi vaihtaa)
Rasvasuodatin	Metallinen, pestävä astianpesukoneessa tai käsin, kuukausittainen puhdistus suositeltavaa
Hiilisuodatin	Aktiivihiili, vaihto enintään 4 kuukauden välein (kierrätysversiossa)
Kylläisyyshälytys	Kyllä, rasvasuodattimelle (40h) ja hiilisuodattimelle (160h)
Lämpötilahälytys	Kyllä, aktivoi automaattisesti nopeuden 3 ylikuumenemisen sattuessa
Turvallisuus	Vähimmäisetäisyys 50 cm (sähköliesi) / 65 cm (kaasu- tai yhdistelmäliesi); irrota pistoke ennen huoltoa
Virtalähde	220-240 V ~ 50/60 Hz (tarkista tyyppikilvestä)
Varaosat	Rasvasuodattimet, hiilisuodattimet, LED-lamppu (huolto), takaiskuventtiili (valinnainen)
Yleinen huolto	Ulkopinnan puhdistus kostealla liinalla ja neutraalilla pesuaineella; älä käytä alkoholia tai hankaavia aineita

Usein kysytyt kysymykset - KCH92X SMEG

Kuinka puhdistaa Smeg KCH92X liesituulettimen rasvasuodatin?

Metallinen rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Irrota suodatin vetämällä jousikahvasta. Huomio: astianpesukonepesu voi haalistaa suodatinta, mutta se ei vaikuta sen tehoon.

Milloin Smeg KCH92X liesituulettimen hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava enintään 4 kuukauden välein riippuen käyttötiheydestä ja rasvasuodattimen puhdistuksesta. Sitä ei voi puhdistaa eikä uudistaa. Tämä vaihto on tarpeen vain kierrätysversiossa.

Kuinka nollata suodattimien kylläisyyssignaali Smeg KCH92X liesituulettimessa?

Nollaa rasvasuodattimen signaali (näyttö vilkkuu '1') painamalla painiketta 2 (moottorin ON/OFF) yli 3 sekunnin ajan, liesituuletin päällä. Hiilisuodattimelle (vilkkuu '2') sama toimenpide. Jos molemmat vilkkuvat, suorita toimenpide kahdesti. Hiilisuodattimen signaali on ensin aktivoitava (katso käyttöohje).

Mitä tehdä, jos lämpötilahälytys tulee näyttöön Smeg KCH92X liesituulettimessa?

Lämpötilahälytys (näyttö vilkkuu 't') ilmoittaa ylikuumenemisesta näyttöalueella. Liesituuletin siirtyy automaattisesti nopeuteen 3. Poistu hälytyksestä painamalla jotakin painiketta (2, 3 tai 4). Lämpötila tarkistetaan 30 sekunnin välein. Jos hälytys jatkuu, vähennä keittolämpöä tai tarkista ilmanvaihto.

Mikä vähimmäisetäisyys on noudatettava Smeg KCH92X liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys keittoastioiden tuen ja liesituulettimen alimman osan välillä on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittotason ohjeissa määritellään suurempi etäisyys, sitä on noudatettava.

Kuinka käyttää tehonopeutta Smeg KCH92X liesituulettimessa?

Tehonopeus (nopeus 4) aktivoituu painamalla painiketta 4 (nopeuden lisäys), kunnes '4' vilkkuu näytöllä. Se on ajastettu 5 minuutiksi, minkä jälkeen liesituuletin palaa automaattisesti nopeuteen 2. Poista tehonopeus käytöstä ennen ajan päättymistä painamalla painiketta 3 (vähennys) siirtyäksesi nopeuteen 3 tai painiketta 2 sammuttaaksesi liesituulettimen.

Voinko käyttää Smeg KCH92X liesituuletinta kierrätysversiona (suodattava)?

Kyllä, liesituuletinta voidaan käyttää suodattavana versiona (sisäkierrätys). Tällöin sinun on asennettava aktiivihiilisuodatin ja aktivoitava hiilisuodattimen kylläisyyssignaali: liesituuletin sammutettuna, pidä painikkeita 2 ja 3 painettuna 3 sekunnin ajan, numerot 1 ja 2 vilkkuvat vuorotellen 2 sekunnin ajan vahvistuksena.

Kuinka vaihtaa Smeg KCH92X liesituulettimen LED-lamppu?

Smeg KCH92X liesituulettimen LED-valaistusjärjestelmä ei ole käyttäjän vaihdettavissa. Jos ilmenee toimintahäiriö, ota yhteys valtuutettuun tekniseen huoltopalveluun.

Mitä tehdä, jos Smeg KCH92X liesituuletin ei käynnisty?

Tarkista ensin, että liesituuletin on kytketty oikein ja että sähkönsyöttö on kunnossa. Varmista, ettei sulake ole palanut. Jos ongelma jatkuu, irrota liesituuletin pistorasiasta ja ota yhteys tekniseen huoltopalveluun. Älä yritä korjata itse.

Kuinka aktivoida tai deaktivoida hiilisuodattimen signaali Smeg KCH92X liesituulettimessa?

Aktivoi signaali (kierrätysversio): liesituuletin sammutettuna, pidä painikkeita 2 ja 3 painettuna 3 sekunnin ajan, numerot 1 ja 2 vilkkuvat vuorotellen 2 sekunnin ajan. Poista käytöstä: sama toimenpide, numero 1 vilkkuu yksinään 2 sekunnin ajan. Tämä aktivointi on tarpeen, jotta hiilisuodattimen kylläisyyshälytys toimii.

KÄYTTÖOHJE KCH92X SMEG

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

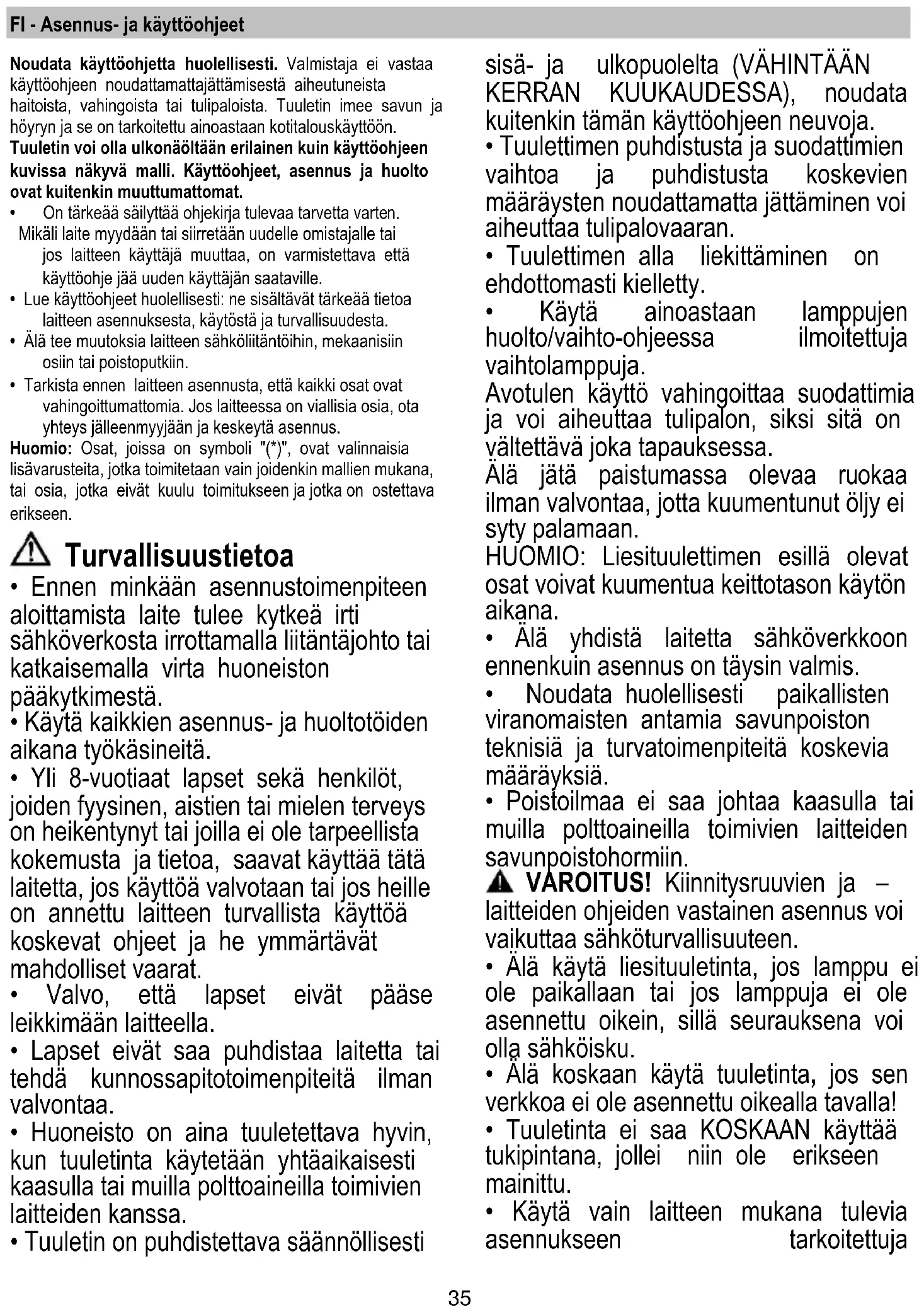

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti

sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUÖMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

⚠ VÄROITUS! Kiinnitysruuvien ja – laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi ollå sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja

kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvisså tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

⚠️ VARÕITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

- Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava

huomioon.

Kauhan ripustimen asennus

Huomio ! Kauhan ripustin voidaan asentaa vain joihinkin malleihin. Kuva 20.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ulkoisella poistolla tai suodatinversiona

sisäiseen kiertoon.

Toiminta

Liesituuletin toimitetaan ohjauspaneelilla jossa imunopeuden ja valon sytytyksen ohjaus keittotason valaistusta varten.

1. Valojen ON/OFF
2. Moottorin ON/OFF

Painamalla näppäintä "2" moottori siirtyy nopeudelle 1. Kun näppäintä painetaan laitteen ollessa toiminnassa, tuuletin siirtyy OFF –tilaan.

3. Nopeuden lasku

Painamalla näppäintä “3” nopeus laskee nopeudesta 4 (intensiivinen) nopeudelle 1.

4. Nopeuden nostaminen

Painamalla näppäintä "4" tuulettimen ollessa OFF - tilassa, tuuletin siirtyy nopeudelle 1.

Painamalla näppäintä laitteen ollessa toiminnassa, nopeus nousee nopeudesta 1 nopeudelle 4 (intensiivinen).

Intensiivinen nopeus on ajastettu. Standardiajastus on 5', minkä jälkeen tuuletin siirtyy nopeudelle 2.

Jos toiminto halutaan disaktivoida ennen ajastuksen päättymistä, paina näppäintä "3", tuuletin siirtyy nopeudelle 3, painamalla näppäintä "2" tuuletin sammuu.

Jokaisella nopeudella on näytöllä oma merkkinsä.

OFF: Ei merkkiä

Nopeus 1: 1

Nopeus 2: 2

Nopeus 3: 3

Nopeus 4: 4 vilkkuva

5. Näyttö

Rasvasuodattimen merkkivalo

Rasvasuodattimen merkkivalo syttyy 40 tunnin käytön jälkeen ja sen merkiksi näytöllä vilkkuu numero 1.

Kun merkkivalo syttyy, asennettu rasvasuodatin on puhdistettava.

Merkkivalo palaa kun tuuletin on ON -tilassa.

Rasvasuodattimen merkkivalo sammutetaan painamalla näppäintä "2" yli 3", kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa kun tuuletin on ON –tilassa.

Hiilisuodattimen merkkivalo (ainoastaan suodatinversiossa)

Hiilisuodattimen merkkivalo syttyy 160 tunnin käytön jälkeen ja sen merkiksi näytöllä vilkkuu numero 2.

Kun merkkivalo syttyy, asennettu hiilisuodattimen on puhdistettava.

Merkkivalo palaa kun tuuletin on ON -tilassa.

Hiilisuodattimen merkkivalo sammutetaan painamalla näppäintä "2" yli 3", kunnes merkkivalo sammuu.

Merkkivalo voidaan sammuttaa kun tuuletin on ON –tilassa.

Jos molempien suodattimien merkkivalo syttyy yhtäaikaa, näytöllä vilkuvat numerot 1 ja 2 vuorotellen.

Resetointi tapahtuu toistamalla edellä mainitut toiminnot 2 kertaa.

Ensimmäisellä kerralla resetoituu rasvasuodattimen merkkivalo, toisella kerralla hiilisuodattimen merkkivalo.

Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu. Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen merkkivalo on aktivoitava.

Hiilisuodattimen merkkivalon aktivointi:

Säädä tuuletin OFF -asentoon ja pidä yhtäaikaisesti alaspainettuina näppäimiä "2" ja "3" 3" ajan.

Numerot 1 ja 2 vilkkuvat vuorotellen 2".

Hiilisuodattimen merkkivalon disaktivointi:

Säädä tuuletin OFF -asentoon ja pidä yhtäaikaisesti alaspainettuina näppäimiä "2" ja "3" 3" ajan.

Numero 1 vilkkuu 2".

Lämpötilan hälytin

Tuulettimessa on lämpötila-anturi, joka aktivoi moottorin nopeudelle 3, jos lämpötila näytön alueella on liian korkea.

Hälytystilan merkiksi näytöllä vilkkuu kirjain t.

Tämä tila säilyy kunnes lämpötila ei laske hälytysrajan alapuolelle.

Toiminto sulkeutuu painamalla näppäimiä "2", "3" tai "4".

Anturi tarkistaa näytön alueen lämpötilan 30" välein.

Näytön merkit

Merkki	Tila
	Nopeus 1
[WBB7]	Nopeus 2
[6042]	Nopeus 3
	Nopeus 4 (intensivinen)
	Rasvasuodattimen huolto
	Hiilisuodattimen huolto
	Rasvasuodattimen ja hiilisuodattimen huolto
	Lämpötilan hälytin

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva 9-26

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä),

miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 18

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä EI voi pestä eikä käyttää uudestaan

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Käyttäjä ei voi vaihtaa valaistusjärjestelmää. Jos siihen tulee toimintahäiriöitä, ota yhteyttä valtuutettuun huoltoon.

El kaikissa tuotteissa:

Savujen vastaventtiili toimitetaan lisävarusteena. Jos asennusolosuhteet edellyttävät sen käyttöä (esimerkiksi siinä tapauksessa, että puuttuu suojaus ulkopuolisten ilmavirtausten sisään pääsyn varalta), vastaventtiili on asennettava paikoilleen ilmanpoistoliittimen sisälle ennen savujen poistoputken asentamista.

Kuva. 15
