KÄYTTÖOHJE T 121 Hf Kärcher

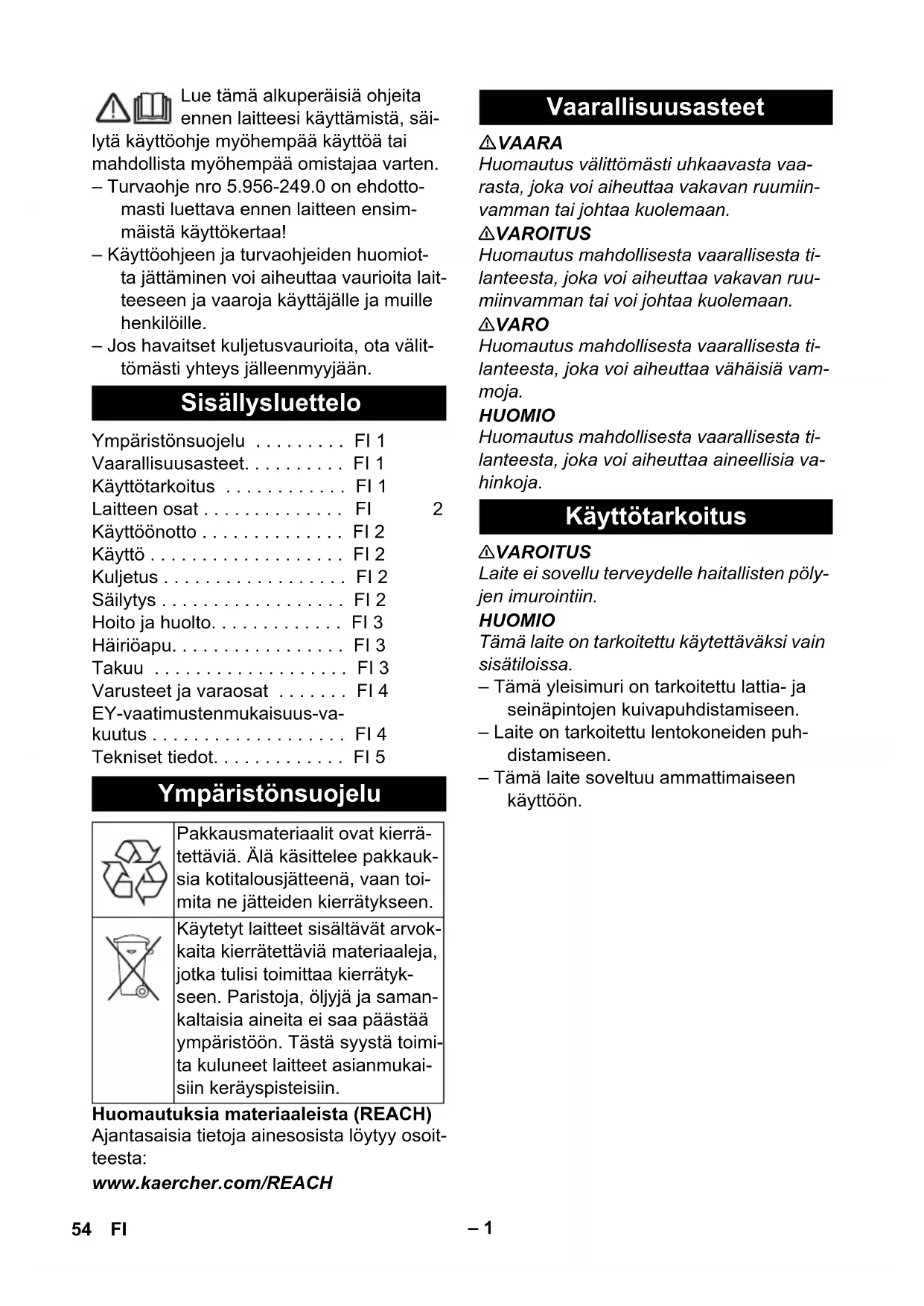

dB(A) 78 Anslutningseffekt W 900 Nätkabel SJT 2x16 AWG (105 °C) Artikelnr. Kabellängd 6.650-589.0 25 m 53SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. – Turvaohje nro 5.956-249.0 on ehdotto- masti luettava ennen laitteen ensim- mäistä käyttökertaa! – Käyttöohjeen ja turvaohjeiden huomiot- ta jättäminen voi aiheuttaa vaurioita lait- teeseen ja vaaroja käyttäjälle ja muille henkilöille. – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. 몇 VAROITUS Laite ei sovellu terveydelle haitallisten pöly- jen imurointiin. HUOMIO Tämä laite on tarkoitettu käytettäväksi vain sisätiloissa. – Tämä yleisimuri on tarkoitettu lattia- ja seinäpintojen kuivapuhdistamiseen. – Laite on tarkoitettu lentokoneiden puh- distamiseen. – Tämä laite soveltuu ammattimaiseen käyttöön. Sisällysluettelo Ympäristönsuojelu . . . . . . . . . FI 1 Vaarallisuusasteet. . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 1 Laitteen osat . . . . . . . . . . . . . . FI 2 Käyttöönotto . . . . . . . . . . . . . . FI 2 Käyttö . . . . . . . . . . . . . . . . . . . FI 2 Kuljetus . . . . . . . . . . . . . . . . . . FI 2 Säilytys . . . . . . . . . . . . . . . . . . FI 2 Hoito ja huolto. . . . . . . . . . . . . FI 3 Häiriöapu. . . . . . . . . . . . . . . . . FI 3 Takuu . . . . . . . . . . . . . . . . . . . FI 3 Varusteet ja varaosat . . . . . . . FI 4 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 4 Tekniset tiedot. . . . . . . . . . . . . FI 5 Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Vaarallisuusasteet Käyttötarkoitus 54 FI– 2 1 Kuitumattosuodatinpussi 2 Imukaulus 3Imuletku 4 Tyyppikilpi 5 Kaapelikoukku 6 Kantokahva 7 Verkkokaapeli 8Imupää 9 Imupään lukitus 10 Ohjausrulla 11 Pölysäiliö 12 Pääkytkin 13 Vaihtokytkin kova pinta/kokolattiamatto 14 Lattiasuutin 15 Imuputki 16 Verkkopistokekiinnitys 17 Lattiasuuttimen pidike 18 Peitteen lukitus 19 Peite 20 Imuvoimasäädin (portaaton) 21 Kahva 22 Suodatinkotelo 23 Poistoilmansuodatin 24 Pääsuodatinkori 25 Moottorin suojasuodatin 26 Moottorinsuojasuodattimen suojaristik-

– Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. Tarkasta, onko pääsuodatinkori lait- teessa. 1 Käyttö kuitumatto- tai paperisuodatin- pussia käyttäen 2 Käyttö ilman suodatinpussia Vapauta imupää lukituksesta, poista imupää. Poista pääsuodatinkori. Pistä kuitusuodatin- tai paperisuodatin- pussi (erikoisvaruste) paikalleen. Aseta pääsuodatinkori paikalleen. Aseta imupää paikalleen ja lukitse se. Työnnä virtapistoke pistorasiaan. Kytke laite pääkytkimellä päälle. Aseta lattiasuulakkeen vaihtokytkin asentoon kova pinta tai kokolattiamatto. Säädä imuteho imuvoimasäätimellä (portaaton). Suorita puhdistus. Kytke laite pääkytkimellä pois päältä. Vedä verkkopistoke irti. Tyhjennä säiliö. Puhdista laite sisältä ja ulkoa imuroi- malla ja kostealla liinalla pyyhkimällä. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no. Tätä laitetta saa säilyttää vain sisätiloissa. Laitteen osat Väritunnukset Käyttöönotto Käyttötavat Suodatinpussin asetus paikalleen Käyttö Laitteen käynnistys Puhdistaminen Laitteen kytkeminen pois päältä Jokaisen käyttökerran jälkeen Kuljetus Säilytys 55FI– 3 VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Puhdista pääsuodatinkori (pestävä) tar- vittaessa virtaavassa vedessä. HUOMIO Vaurioitumisvaara! Älä koskaan aseta pää- suodatinkoria märkänä paikalleen. Poistoilmansuodatin on vaihdettava vuosittain. Vapauta lukituksesta ja poista peite. Poista suodatinkotelo. Poista poistoilmasuodatin suodatinko- telosta. Aseta uusi poistoilmasuodatin suoda- tinkoteloon. Aseta suodatinkotelo paikalleen. Sulje ja lukitse peite. Vapauta imupää lukituksesta, poista imupää. Paina moottorinsuojasuodattimen ris- tikko alas, kierrä sitä ja poista. Poista moottorinsuojasuodatin. Aseta uusi moottorinsuojasuodatin pai- kalleen. Aseta moottorin suojatin paikalleen ja lukitse se. Aseta imupää paikalleen ja lukitse se. VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. – Moottorin lämpösuoja on lauennut. Vaihda kuitumatto- tai paperisuodatin- pussi (erikoisvaruste). Vaihda moottorinsuojasuodatin. Vaihda poistoilmansuodatin. Takasta kaikki osat tukkeutumien varalta. Käynnistä laite uudelleen, kun moottoritur- biini on jäähtynyt n. 15-20 minuutin ajan. Tarkasta virransyötön pistorasia ja su- lake. Tarkasta laitteen verkkokaapeli ja verk- kopistoke. Kytke laite päälle. Poista tukokset imusuulakkeesta, imu- putkesta tai imuletkusta. Vaihda kuitumatto- tai paperisuodatin- pussi (erikoisvaruste). Puhdista pääsuodatinkori juoksevassa vedessä. Aseta/lukitse imupää oikein paikalleen. Vaihda vioittunut imuletku. Vaihda moottorinsuojasuodatin. Vaihda kuitumatto- tai paperisuodatin- pussi (erikoisvaruste). Tarkasta kuitumatto- tai paperisuoda- tinpussin (erikoisvaruste) tiivis istuvuus. Aseta/lukitse imupää oikein paikalleen. Vaihda tilalle ehjä pääsuodatinkori. Aseta moottorinsuojasuodatin oikein paikalleen. Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Hoito ja huolto Pääsuodatinkorin puhdistus Poistoilmansuodattimen vaihto Moottorin suojasuodattimen vaihto Häiriöapu Laite kytkeytyy käytön aikana pois päältä Imuturbiini ei pyöri Imuvoima vähenee Pöly pääsee ulos imuvaiheessa Asiakaspalvelu Takuu 56 FI– 4 Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. 5.957-594 Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 2017/01/01 Varusteet ja varaosat EY-vaatimustenmukaisuus- vakuutus Tuote: Kuivaimuri Tyyppi: 1.355-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU 2009/125/EY Sovelletut harmonisoidut standardit EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Sovelletut kansalliset standardit

Käytetyt määräykset 666/2013 Chief Executive Officer Head of Approbation 57FI– 5 Tekniset tiedot T 12/1 Hf Verkkojännite V 110 Taajuus Hz 1~ 400 Säiliön tilavuus l 12 Ilmamäärä (maks.) l/s 54 Alipaine (maks.) kPa (mbar) 22,7 (227) Kotelointiluokka II Imuletkuliitin (C-DN/C-ID) mm 32 Pituus x leveys x korkeus mm 410 x 315 x 340 Tyypillinen käyttöpaino kg 7,8 Ympäristön lämpötila (maks.) °C +40 Mitatut arvot EN 60335-2-69 mukaisesti Äänenpainetaso L

dB(A) 66 Epävarmuus K

dB(A) 1 Käsi-käsivarsi tärinäarvo m/s

0,2 Ekosuunnittelu 666/2013 mukaisesti Energiatehokkuusluokka -- C Indikatiivinen vuosittainen energiakulutus kWh/a 36,0 Matonpuhdistusluokka -- E Kovalattiapuhdistusluokka -- D Pölyemissioluokka -- C Äänitehontaso L
