Tuotetyyppi	Esivalmistettu koottava sauna
Merkki	Harvia
Malli	Variant S1515R
Korkeus	2030 mm + säädettävät jalat 20–40 mm
Huoneen vähimmäiskorkeus	2150 mm
Materiaali	Luonnonpuu
Ilmanvaihto	Ilmanvaihtoventtiili ja -ritilä mukana
Valaistus	Integroitu, E14-polttimo max. 40 W (ei sisälly)
Valaistuksen syöttö	230/240 V yksivaiheinen, kaapeli 2 × 1,5 mm², kestää 170 °C
Sähköasennus	Vain ammattitaitoisen sähköasentajan tehtäväksi
Tarvittavat työkalut	Vasara, porakone, ristipääruuvimeisselit (PZ2, PH2, PZ3), hienohampainen saha, mittanauha, hiekkapaperi, vesivaaka, terät 3,5 ja 10 mm
Kokoaminen	Pohja, seinät, katto, koristepaneelit, penkit
Penkit	Tuet ja poikkipalkit mukana, alempi penkki asetettava ennen L-muotoista penkkiä
Ovi	Lasi, kahvalla
Käyttö	Höyry- tai kuivalämmitys
Huolto	Puhdistettava höyrylämmityksen jälkeen; käytä hiekkapaperia kulmien pyöristämiseen; ulkopuolelle voidaan käyttää suojaavaa käsittelyä
Korjattavuus	Irrotettavat paneelit kaapelien pääsyä varten; reikien täyttäminen sahanpurulla ja liimalla mahdollista
Paino	Ei määritelty ohjeissa (arvio noin 150–200 kg)

Usein kysytyt kysymykset - Variant S1515R HARVIA

Mitä työkaluja tarvitaan Harvia Variant S1515R -saunan kokoamiseen?

Tarvitset vasaran, porakoneen, ristipääruuvimeisselit (PZ2, PH2, PZ3), hienohampaisen sahan, mittanauhan, hiekkapaperin, vesivaa'an, poranterät (3,5 mm ja 10 mm), jakkaran tai tikkaat ja veitsen.

Voiko sähköasennuksen tehdä itse?

Ei, sähköasennus on annettava ammattitaitoisen sähköasentajan tehtäväksi turvallisuusmääräysten noudattamiseksi.

Mikä on huoneen vähimmäiskorkeus tämän saunan asentamiseen?

Huoneen korkeuden on oltava vähintään 2 150 mm, koska sauna on 2 030 mm plus säädettävät jalat 20–40 mm.

Miten sauna tuuletetaan?

Sauna on varustettu ilmanvaihtoventtiilillä ja -ritilällä. Kiinnitä ne mukana tulevilla 4,5 x 45 mm ruuveilla. Oikea ilmankierto on tärkeää mukavuuden ja turvallisuuden kannalta.

Minkä tyyppistä polttimoa käytetään valaistuksessa?

Valaistus käyttää E14-polttimoa, suositeltu teho 25–40 W, maksimi 40 W. Polttimo ei sisälly toimitukseen.

Miten saunan ulkopuolinen puu käsitellään?

Voit levittää erityistä suojaavaa käsittelyä tai sopivaa lakkaa puhdistuksen helpottamiseksi ja puun suojaamiseksi. Sisäpuolella ei tarvita mitään käsittelyä.

Mitä tehdä, jos ovi ei sovi kunnolla?

Jos ovi ei sovi, syynä voi olla pohjan liikkuminen asennuksen aikana. Siirrä pohjaa (koko seinää) varovasti sopivaan suuntaan oven kohdistamiseksi.

Miten penkit kootaan?

Kiinnitä penkkituet (32 x 90) 6 x 70 mm ruuveilla. Aseta alempi penkki tukien päälle ennen L-muotoisen penkin ja poikkipuun kiinnittämistä, muuten tila ei riitä.

Onko valaistuksen asentaminen pakollista?

Ei, valaistuksen asentaminen on vapaaehtoista, koska lasiovi päästää luonnonvaloa sisään. Jos kuitenkin asennat sen, noudata mukana toimitettuja sähköohjeita.

Voiko tässä saunassa käyttää höyrylämmitystä?

Kyllä, sauna kestää höyrylämmittimiä. Jokaisen höyrykäytön jälkeen lämmitä sauna kuivaksi 15–30 minuuttia ovi ja ilmanvaihto auki, jotta se kuivuu kokonaan.

KÄYTTÖOHJE Variant S1515R HARVIA

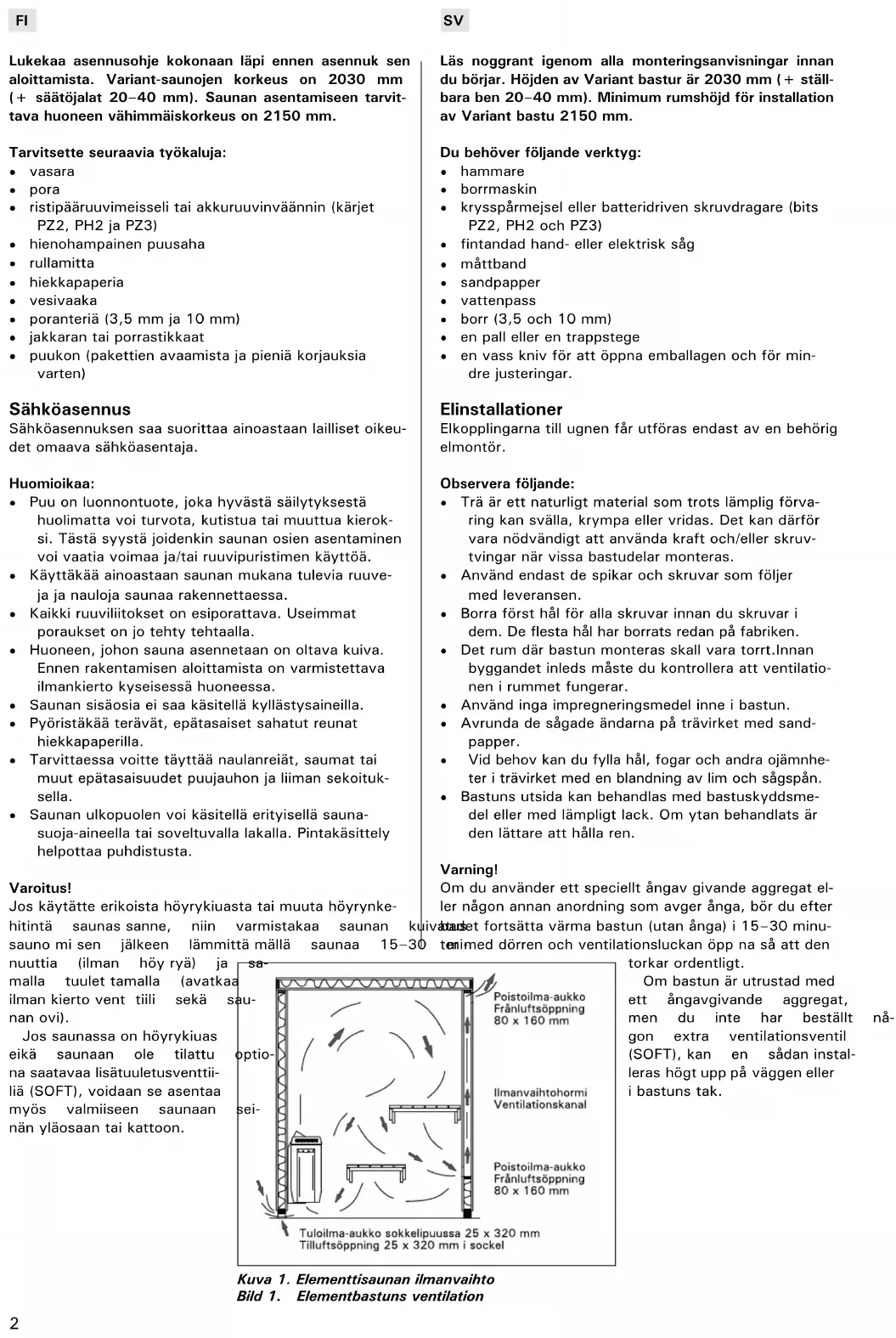

Lukekaa asennusohje kokonaan lapi ennen asennuk sen aloittamista. Variant-saunojen korkeus on 2030 mm (+ saatjalat 20-40 mm). Saunan asentamiseen tarvittava huoneen vahimmäiskorkeus on 2150 mm.

Tarvitssette seuraavia tyokaluja:

vasara
- pora
- ristipääruuvimeisseli tai akkuruuvinvännin (karjet PZ2, PH2 ja PZ3)
- hienohampainen puusaha
- rullamitta
- hiekkapaperia
vesivaaka
- poranteriä (3,5 mm ja 10 mm)
- jakkanai parrastikkaat
puukon (pakettienavaamista ja pieniakorjauksia varten)

Sahköasennus

Sahköasennuksen saa suorittaa ainoastaan lailliset oikeudet omava sahköasentaja.

Huomioikaa:

• Puu on luonnontuote, joka hyvästä saïlytyksestä huolimatta voi turvota, kutistua tai muuttua kieroksi. Tästa syystä joidenkin saunan osien asentaminen voi vaatia voimaa ja/tai ruuvipuristimen käyttoa.
• Käytträkää ainoastaan saunan mukana tulevia ruuveja ja nauloja saunaa rakennettaessa.
• Kaikki ruuviliitokset on esiporattava. Useimmat poraukset on jo tehty tehtaalla.
• Huoneen, johon sauna asennetaan on oltava kuiva. Ennen rakentamisen aloittamista on varmistettava ilmankiero kyseisessa huoneessa.
  Saunan sisäosia ei saa käsitellä kyllästysaineilla.
  Pyoristakaa teravat,epatasaiset sahatut reunat hiekkapaperilla.
• Tarvittaessa voitte tayttä naulanreiät, saumat tai muut epatasaisuudet puujauhon ja liiman sekoituk-sella.
  Saunan ulkopuolen voi kasetell erityisell saunasuoja-aineella tai soveltuvalla lakalla. Pintakasittely helpottaa puhistusta.

Varoitus!

Jos käytätte erikoista hórykiuasta tai muuta hórynkehitintā saunas sanne, niin varmistakaa saunan sauno mi sen jälkeen lammittä mälla saunaa 15

nuuttia (ilman hoy ryä) ja malla tuulet tamalla (avatkaa ilman kierto vent tiili sekā sān ovi).

Jos saunassa on hóyrykiuasa eikā saunaan ole tilattuna saatavaa lisatuuletusventtili (SOFT), voidaan se asenta myos valmiiseen saunaan nän ylaosaan tai katloon.

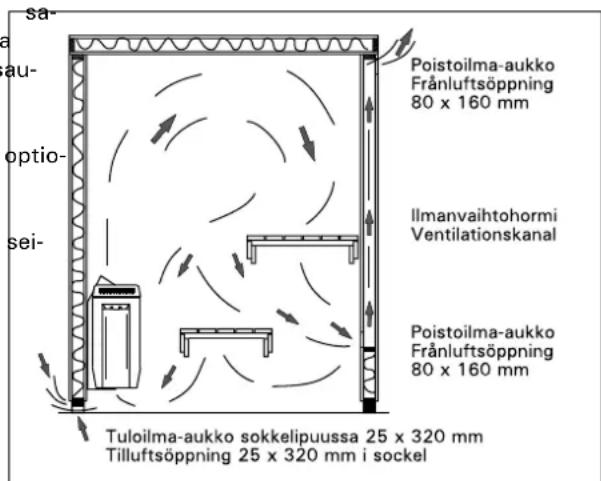

Kuva 1. Elementtisaunan ilmanvaihto Bild 1. Elementbastuns ventilation

Sokkelipuiden asennus

Sokkelipuut kiinnitetään toisiinsa 4,5 x 45 mm ruuveil la.
Varmistakaa,etta perustus on vaakasuorassa (kuva 2).

Montering av sockel

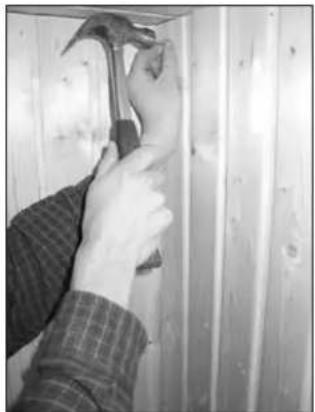

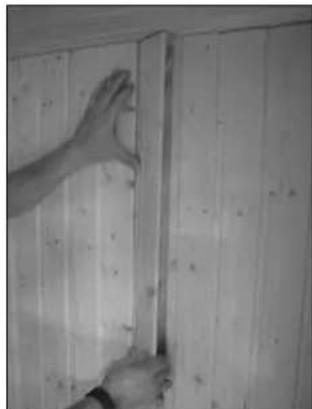

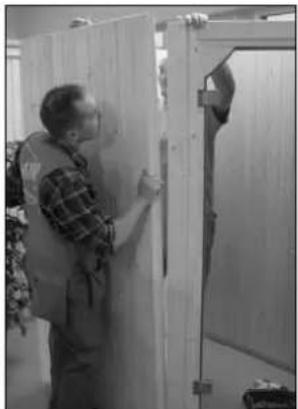

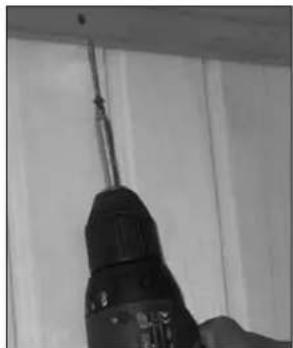

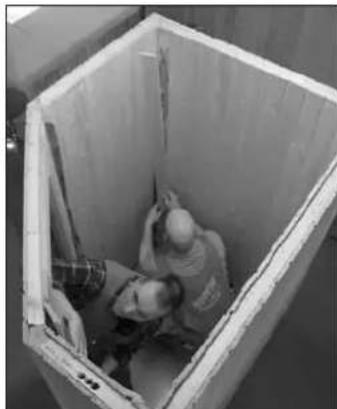

Seinäelementtien asennus aloitetaan suorakulmai ses (90^) nurkasta. TÄRKEÄ! Asennus lopetetaan johonkin toiseen 90^ nurkkaan. Viimeista elementtiä on kallistettava ulospain, jotta ulkopuolen paneelien pontit vát. Kiinnittäkä elementit viidella 4,5 x 45 mm ruuvilla. Kiinnitskohdissa on valmiit reiät. Kayttäkä paneeleihin 45× 1,7 mm nauloja (kuvat 2 ja 6). Jos viimeista nurkkae i voi asentaa saunan ulko puolella tyoskennellen, on nurkkaelementin paas sa olevasta paneelilaudasta tettava koko naan urapontti (kuva 4).

Huom!

Saunan kokoamisessa ovielementin asentamista ei jattaa viimeiseksi.

Muistakaa tarkistaa yhlalta katsomalla, etta elementtien liitokset ovat tiukat.

Montering av vaggar

FI

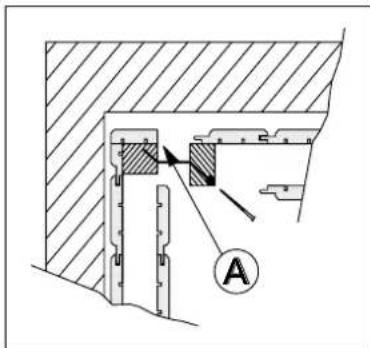

Kuva 4. Viimeinen liitos saunan nurkassa Bild 4. Den sista fogen i bastuns horn

SV
Kuva 5. Bild 5.

Kuva 6 Bild 6.

Kattoelementtien asennus

Seinäelementtien asennuksen jälkeen nostakaa kat to elementit seinäelementtien pälle. Laskekaa kat ele mentit seinäelementtien pälle siten, etta kat menttien alapinnan listat menevät seinäelementtien muodostaman kehyksen urin.

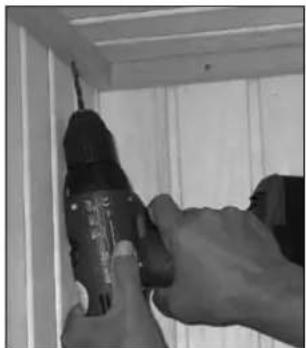

Saunan sisapuolella kaytetaan kattolistoja (28× 28mm) ja ruuveja (4,5× 45mm) kattoelementtien kiinnitt seksi seiniin. Kuv6.

Sahatkaa kattolistat oikean pituisiki.

Kattolistoissa on ruuvien reiät valmiina. Jotta paneeli-laudat eivät halkea kiinnitykssä, poraa ruuveja varten 3,5 mm reiät myös paneellilautojen lapi.

Kattolista ruuvataan ensin seinään siten, etta katon ja listan vällin jään. 5 mm:n rako. Kun ruuvit katton, se painuu samalla seinän pällä olevaan tiivis tenauhaan.

HUOM! Kun asennatte saunamallia S1010, tuo kaa lauteet saunan sisalle seinäelementtien yli ennen katon asennusta. Lauteiden käntäminen saunan sisällä ei ole mahdollista.

Kiukaan ja ohjauskeskuksen kaapeleita varten on seinassā valmiina sähköputket. Niiden paat nakyvat elementin yläreunassa. Ohjauskeskuksen kaepelia varten seinassā on irrotettava paneeli ulkopuolella ja kiustasisallä seinan alaosassa. Kuva 8. Tarvittaessa porataan kaepelia varten irtopaneeliin reiät.

Valaisinta varten porataan kaapelille reikä vinosti seinä-elementin yläreunan lapi (kuva 9), tai suoraan seinän lapi, jos kaapeli voi jaädä nakyviin.

Erilliselle termostaatille ja mahdollisille kovaanisille porataan kaepelien reiat seinan tai katonapi.

Varmistakaa ennen peitelistan (15 x 90) (3) asenta mista, etta kiukaan ja valaisimen sahkjohdot on asen nettu ja kytketty oikein. Kayttakaa 4,5 x 60 mm ruuveja asentaessanne taytekapuloita (2) peitelistan alle 500-600 mm valein. Reunimmaiset kapulat tarvitaan mahdollisi lahell nurkkaa.

Sahatkaa peitelista (3) oikean pituiseksi ja kiinnitykseen 3,2 × 45 ~mm erikoisruuveja ja muovitulppia.

Nurkassa lahellakattoa

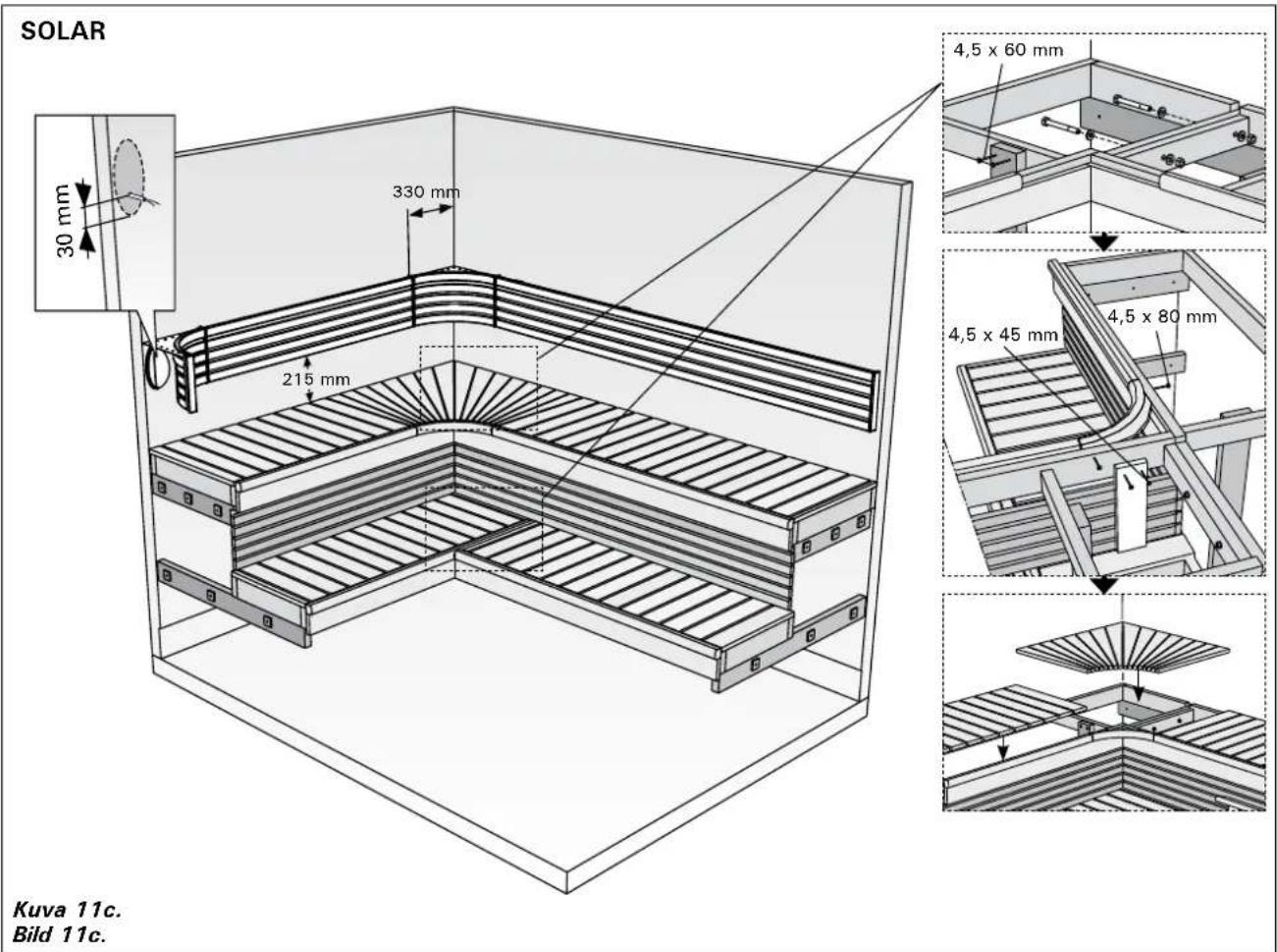

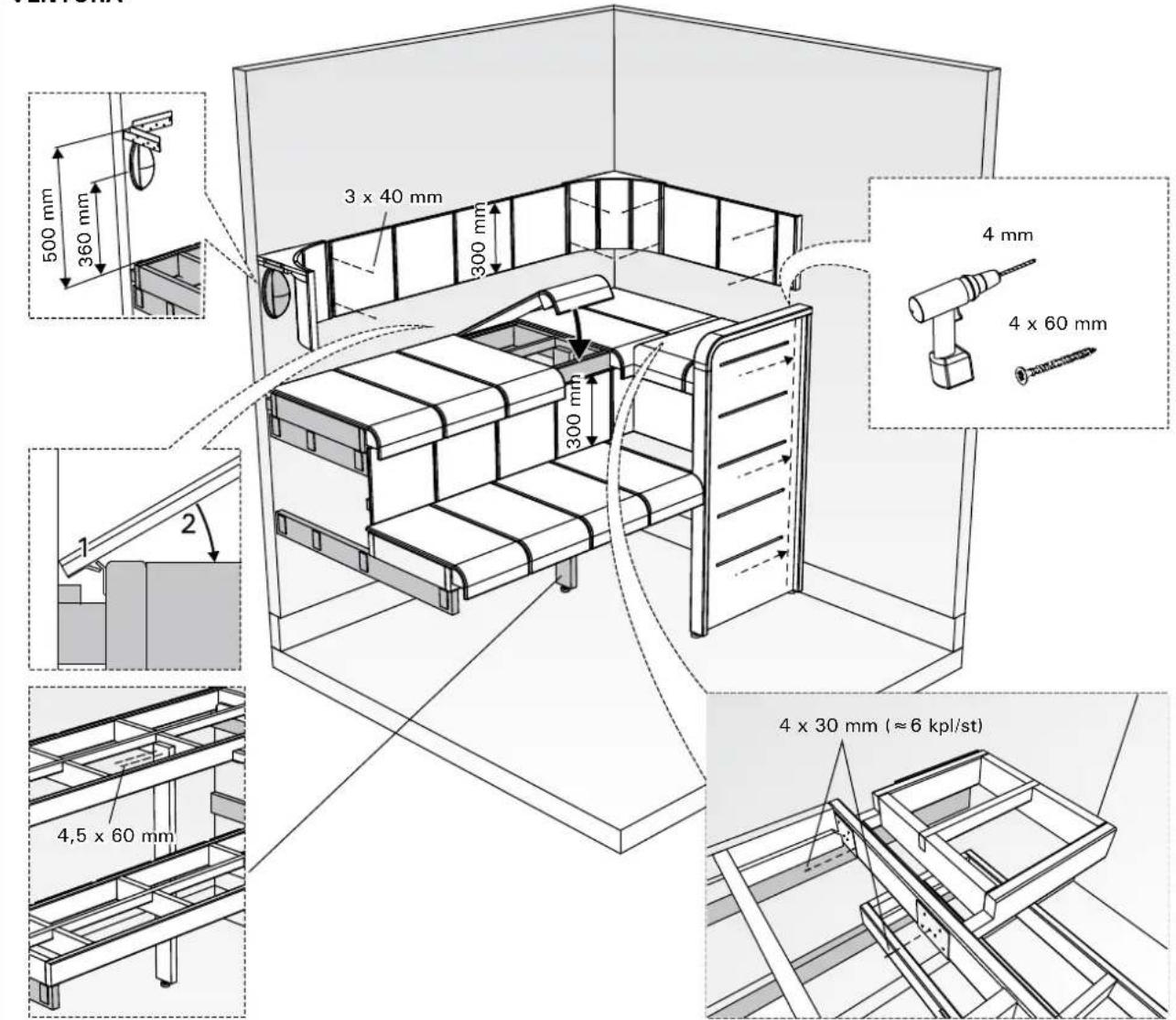

Kiinnittakää laudetuet (32 x 90 mm) seiniin 6 x 70 ruuveilla. Kuva 10.

Huom! Nosta myos alalaude laudetukien paallee ennen L-lauteen ja valisuojan kiinnitysta. Myohemmin lian ahdasta.

Montering av lave

Hast stoden (32× 90mm) for laven i vaggen med skruvar 6× 70mm .Bild 10.

*) Huom! Erikoissaunojen laudekorkeus on tarkistettava piirustuksesta.

*) Obs! Lavhojden i en specialbastu borkontrolleras pa ritningen.

FORMULA

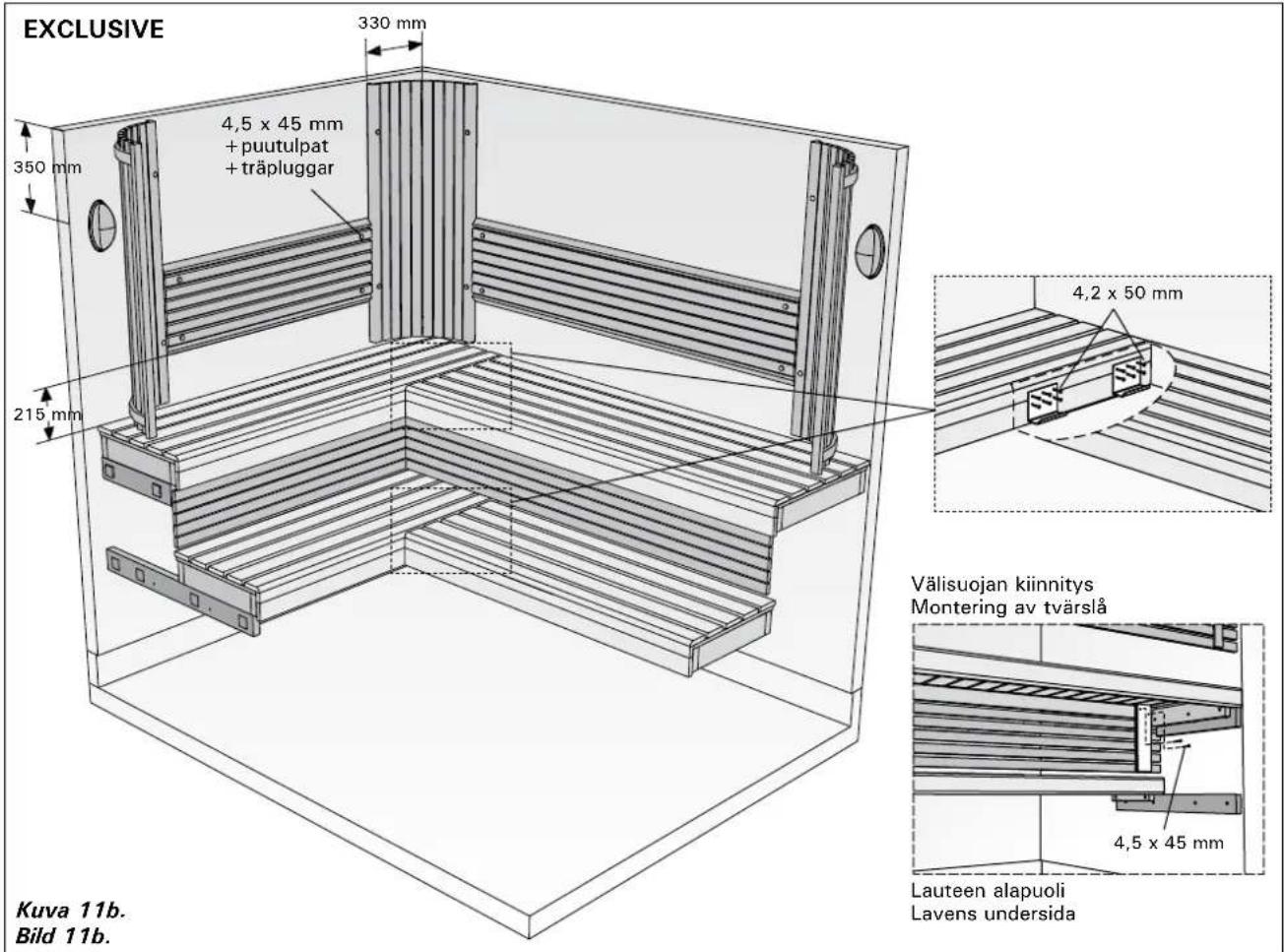

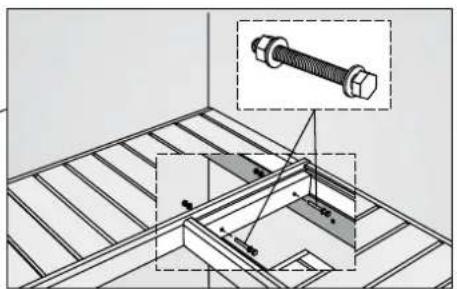

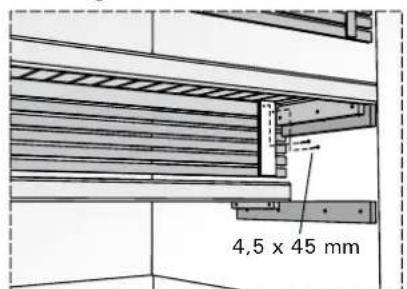

Välisuojan kiinnitys
Montering av tvärsla
Lauteen alapuoli
Lavens undersida

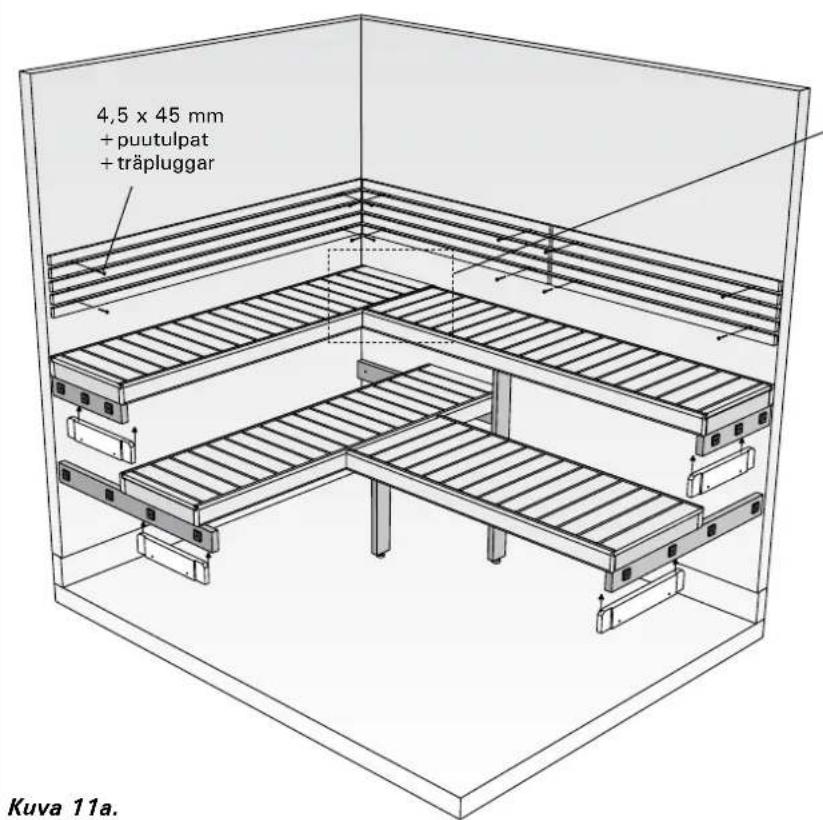

Kuva 11a. Bild 11a.

VENTURA

Kuva 11d.
Bild 11d.

Muuta

Kiinnittakäilmanvaihtoventtiila ja ilmanvaihtoritilä 4,5× 45mm ruuveilla (kuva 12). Asentakaa ovenkahva ja kiukaan suojakaide toimitettuken ohjeiden mukaisesti.

Huom! Jos haluatte asentaa seinamallisen kiukaan ikkunan eteen, niin asentakaa ensin saunan mukana tulepauinen suojatuki. Kiinnittakää kiuas tahan tukeen.

Huom! Jos ovilehti ei liity tiiviisti karmiin lukon puolella, johtuu se usein siitta, etta sukkeli on siirtynyt asen nuk sen aikana. Korjataan siirtamallavarovasti soske lipuuta (koko seinaa) lattiaa pitkin oikeaan suuntaan.

Nagra detailer

Kuva 12.
Bild 12.

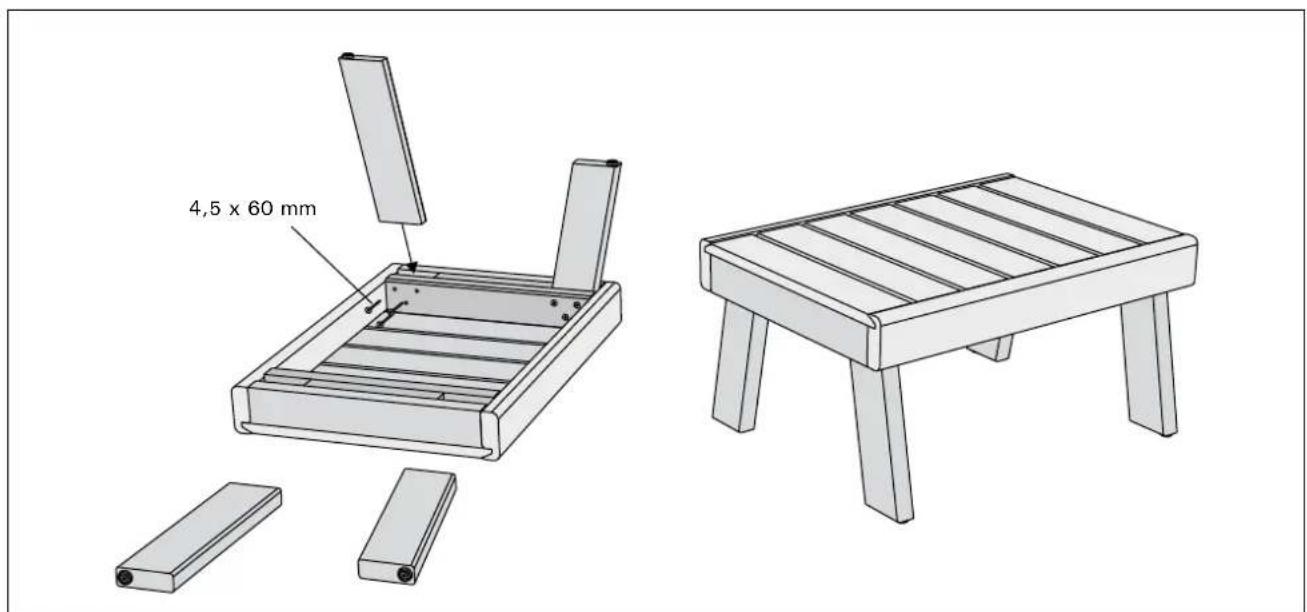

Kuva 13. Askeljakkan jalkojen kiinnitys
Bild 13. Fasf fotpallens fotter

SAUNALAMPUN ASENTAMINEN

INSTALLATION AV BASTULAMPA

Saunasi on varustettu saunalampulla. Sen asentaminen on suositeltavaa, mutta ei pakolista, koska valoisuutta saunaasi.

Noudata seuraavia ohjeita lamppua asennettaessa, jos saunaasi ei ole varustetu erillisella ohjauskeskuksella:

• Lamppu tulee kytkea osaksi talon valaisinjarestelmaa ja se tulee kytkea erillseen katkaisijaan. Katkaisijan tulee sijaita saunahuoneenuulkopuolella ja se taytyy asentaa IEE-kytkentasaannosten mukaisesti.
• Kytke virta pois päältä ennen asennusta tai huoltoa
  Verkkojannite: 230/240 V, yksivaiheinen
• Hehkulamppu: E14-tyyppia, suositus 25-40 W (max. 40 W). Hehkulamppu ei sisally toimitukseen.
• Verkkokaapelin typpi: 2 × 1,5 ~mm^2 , lammonsietokymin. 170°C

Seinan lapi tayty porata reika verkkokaapelille. Seuraavat kuvat nayttavat, kuinka sahkokytkennat tulee tehdä:

Huom! Valaisimen saa asentaa vain riittavän ammattaitdon omaava henkilo. Käytä ainoastaan valonlahdettja tehoja, joka valaisimeen on merkitty. Kytke virta poispäättä ennen asennusta tai huoltoa.
