KÄYTTÖOHJE NZ64B5066KK SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/ support/ ROMANIA 0800872678 - Apel gratuit *8000 - Apel tarifat în reţea www.samsung.com/ro/support SERBIA 011 321 6899 www.samsung.com/rs/support SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support KOSOVO 038 40 30 90 www.samsung.com/support VRAGEN OF OPMERKINGEN?Induktioliesitaso Käyttöopas2 Suomi Sisältö Sisältö Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa) 20 Flex-alue Plus (vain Flex-alue Plus -malleissa) 21 Pidä lämpimänä 22 Ajastin 22 Tauko/jatkaminen 22 Pikapysäytys 22 Lapsilukko 23 Enimmäistehon raja 23 Ääni päälle/pois päältä 24 Smart Connect 24 Liesituulettimen ohjaus 25 Laitteen ylläpito 25 Liesi 25 Kevyt likaantuminen 25 Pinttynyt lika 26 Ongelmalika 26 Liesitason kehys (vaihtoehto) 27 Välttääksesi laitteesi vahingoittumisen 27 Vianmääritys ja huolto 27 Vianmääritys 27 Huolto- ja asiakaspalvelu 29 Sisältö Oppaan käyttäminen 3 Seuraavia symboleja käytetään tässä käyttöoppaassa: 3 Mallin nimi ja sarjanumero 3 Turvallisuusohjeet 3 Pakkausmateriaalin hävittäminen 7 Vanhan laitteesi asianmukainen hävittäminen 7 Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte) 7 Liesitason asentaminen 8 Turvallisuusohjeet asentajalle 8 Tarvittavat työkalut 8 Kytkeminen verkkovirtalähteeseen 8 Asentaminen työtasoon 9 Komponentit 11 Ennen aloittamista 11 Keittoalueet 11 Ohjauspaneeli 12 Induktiolämmitys 13 Turvakatkaisu 13 Jäännöslämmön merkkivalo 14 Lämpötilan havaitseminen 14 Keittoastiat 14 Kosketuspainikkeiden käyttäminen 18 Toiminnan äänet 18 Ensimmäinen puhdistus 18 Toiminta 18 Laitteen kytkeminen päälle 18 Laitteen kytkeminen pois päältä 18 Keittoalueen ja tehotason valitseminen 19 Max Boost 20Suomi 3 Oppaan käyttäminen Oppaan käyttäminen Lue tämä käyttöopas ja kiinnitä erityistä huomiota seuraavassa osiossa oleviin turvallisuustietoihin ennen laitteen käyttöä. Säilytä tämä käyttöopas myöhempää käyttöä varten. Jos laitteen omistusoikeus siirtyy, muistathan luovuttaa käyttöoppaan uudelle omistajalle. Seuraavia symboleja käytetään tässä käyttöoppaassa: VAROITUS Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vakavaan henkilövahinkoon tai kuolemaan. HUOM. Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vähäiseen henkilövahinkoon tai omaisuusvahinkoon. HUOM. Vähennä tulipalon, räjähdyksen, sähköiskun tai henkilövahinkojen vaaraa liesitasoa käyttäessäsi noudattamalla seuraavia perusturvallisuustoimenpiteitä. HUOM. Hyödyllisiä vinkkejä, suosituksia tai tietoja, jotka auttavat käyttäjiä tuotteen käsittelyssä. Mallin nimi ja sarjanumero Sekä mallin nimi että sarjanumero on merkitty liesitason alapuolelle. Kirjoita tiedot muistiin myöhempää käyttöä varten tai kiinnitä tuotteen lisäetiketti (joka sijaitsee tuotteen yläosassa) tälle sivulle. Mallin nimi Sarjanumero Turvallisuusohjeet Tämän laitteen turvallisuuteen liittyvät asiat ovat kaikkien hyväksyttyjen teknisten- ja turvallisuusstandardien mukaisia. Kuitenkin me valmistajina uskomme, että meidän vastuullamme on myös perehdyttää sinut seuraaviin turvallisuusohjeisiin. VAROITUS Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joilla on heikentyneet fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, paitsi jos heidän turvallisuudestaan vastaava henkilö on valvonut tai ohjeistanut laitteen käyttöä. Lapsia olisi valvottava, etteivät he eivät leiki laitteen kanssa. Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Irti kytkemisen mahdollisuus tulee olla kiinteässä johtoasennuksessa asennussääntöjen mukaisesti. Tämä laite tulisi pystyä irrottamaan virtalähteestä asennuksen jälkeen. Irti kytkemisen mahdollisuus voidaan toteuttaa jättämällä pistoke helposti saataville tai asentamalla kytkin kiinteään johtoasennukseen asennussääntöjen mukaisesti.4 Suomi Turvallisuusohjeet Turvallisuusohjeet VAROITUS: Laite ja sen esillä olevat osat kuumenevat käytön aikana. On varottava koskettamasta lämmityselementtejä. Alle 8-vuotiaat lapset on pidettävä poissa, ellei heitä valvota jatkuvasti. VAROITUS: Valvomaton käyttö voi olla vaarallista ja aiheuttaa tulipalon paistettaessa ruokaa liesitasolla rasvassa tai öljyssä. Älä koskaan yritä sammuttaa tulipaloa vedellä. Sen sijaan sammuta laite ja peitä liekki esimerkiksi kannella tai sammutuspeitteellä. VAROITUS: Palovaara: Älä säilytä esineitä kypsennyspinnoilla. VAROITUS: Käytä ainoastaan laitteen valmistajan suunnittelemia tai käyttöohjeissa valmistajan sopivaksi osoittamia liesisuojia, tai suojia, jotka sisältyvät laitteeseen. Epäasianmukaisten suojien käyttö voi aiheuttaa onnettomuuksia. Pinnat todennäköisesti kuumenevat käytön aikana. Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi. Asennuksessa ei tulisi käyttää liimoja, koska niitä ei pidetä luotettavina kiinnitysvälineinä. VAROITUS: Jos pinta on rikkoutunut, sammuta laite sähköiskun välttämiseksi. Käytön aikana laite kuumenee. Liesitason sisällä olevien lämpöelementtien koskemista tulisi välttää. VAROITUS: Esillä olevat osat voivat kuumentua käytön aikana. Pienet lapset on pidettävä poissa lähettyviltä. Höyrypesuria ei saa käyttää. Metallisia esineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, ei pitäisi laittaa liesitasolle, koska ne voivat kuumentua. Käytön jälkeen sammuta liesitaso sen käyttöpaneelista. Älä luota pannun ilmaisimeen. Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä. HUOM. Kypsennysprosessia on valvottava. Lyhytkestoista kypsennysprosessia on valvottava jatkuvasti. Laitetta ei saa asentaa koristeoven taakse ylikuumenemisen välttämiseksi.Suomi 5 Turvallisuusohjeet HUOM. Varmista, että laitteen on asentanut ja maadoittanut pätevä asentaja. Laitetta saa huoltaa ainoastaan pätevä huoltohenkilöstö. Epäpätevien henkilöiden tekemät korjaukset voivat aiheuttaa vammoja tai vakavia toimintahäiriöitä. Jos laitteesi tarvitsee korjausta, ota yhteyttä paikalliseen huoltoon. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vahinkoa ja mitätöidä takuun. Upotusasennettuja laitteita saa käyttää vasta, kun ne on asennettu asiaankuuluvien standardien mukaisiin kaappeihin ja työpisteisiin. Näin varmistetaan, että sähköyksiköt ovat riittävästi suojassa kontaktilta keskeisten turvallisuusnormien mukaisesti. Jos laitteeseen tulee toimintahäiriöitä tai se rikkoutuu, tai siihen tulee murtumia tai halkeamia:

• sammuta kaikki keittoalueet,

• irrota liesitaso verkkovirrasta, ja

• ota yhteyttä paikalliseen huoltopalveluun. Jos liesitaso halkeaa, sammuta laite mahdollisen sähköiskun välttämiseksi. Älä käytä liesitasoasi ennen kuin lasipinta on vaihdettu. Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa ja huoltaa laitetta, elleivät he ole yli 8-vuotiaita ja heitä valvota. Pidä laite ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.6 Suomi Turvallisuusohjeet Turvallisuusohjeet Älä koskaan aseta palavia esineitä liesitasolle, koska se voi aiheuttaa tulipalon. On olemassa vaara, että laitteesta saa palovammoja, jos sitä käytetään huolimattomasti. Sähkölaitteiden johdot eivät saa koskettaa kuuman liesitason tai kuuman astian pintaa. Älä käytä liesitasoa vaatteiden kuivaamiseen. Tahdistimen tai sydänimplanttien käyttäjien on pidettävä ylävartalonsa vähintään 30 cm:n etäisyydellä induktiokeittoalueista, kun ne ovat päällä. Jos olet epävarma, ota yhteys laitteen valmistajaan tai lääkäriin. (Vain induktioliesitasomalli) Älä yritä korjata, purkaa tai muokata laitetta itse. Sammuta laite aina ennen puhdistusta. Puhdista liesitaso tässä käyttöoppaassa olevien puhdistus- ja hoito-ohjeiden mukaisesti. Pidä lemmikit poissa laitteen luota, koska ne voivat osua laitteen säätöihin ja aiheuttaa toimintahäiriön. Älä käytä liesitasoa alumiinifolion, alumiinifolioon käärittyjen tuotteiden tai alumiiniastioihin pakattujen pakasteiden lämmittämiseen. Astian pohjan ja liesitason välinen neste voi aiheuttaa höyrynpainetta. Paine voi aiheuttaa astian siirtymisen. Varmista aina, että keittolevy ja astian pohja pysyvät kuivina. Keittoalueista tulee kuumia, kun kypsennät ruokaa. Pidä pienet lapset aina poissa laitteen lähettyviltä. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta, koska ne voivat olla vaarallisia lapsille. Tätä laitetta käytetään vain tavalliseen ruoanlaittoon ja paistamiseen kotona. Sitä ei ole suunniteltu kaupalliseen tai teolliseen käyttöön. Älä käytä liesitasoa huoneen lämmitykseen. Ole varovainen, kun kytket sähkölaitteita pistorasioihin lähellä liesitasoa. Sähköjohdot eivät saa joutua kosketuksiin liesitason kanssa. Ylikuumentunut rasva ja öljy voivat syttyä tuleen nopeasti. Älä koskaan jätä pintoja valvomatta valmistaessasi ruokaa rasvassa tai öljyssä, esimerkiksi paistaessasi ranskalaisia. Sammuta keittoalueet käytön jälkeen. Pidä käyttöpaneeli aina puhtaana ja kuivana.Suomi 7 Turvallisuusohjeet Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte) (Koskee maita, joissa käytetään erillisiä keräysjärjestelmiä) Tämä merkki tuotteessa, lisävarusteessa tai kirjallisissa osioissa tarkoittaa, että tuotetta ja sen elektronisia lisävarusteita (esim. laturi, kuulokkeet, USB-kaapeli) ei pitäisi hävittää muiden kotitalousjätteiden kanssa laitteen tullessa käyttöikänsä päähän. Jotta vältettäisiin huolimattomasta jätelajittelusta aiheutuvat haitat ympäristölle ja ihmisten terveydelle, tulisi nämä jätteet erotella muista jätteistä ja kierrättää ne vastuullisesti materiaaliresurssien kestävän käytön edistämiseksi. Kotitalouksien tulisi ottaa yhteyttä joko vähittäismyyjään, jolta he ostivat tämän tuotteen, tai kunnantoimistoon saadakseen lisätietoja kierrätyksestä ja siitä minne ja miten he voivat toimittaa tuotteet ympäristön kannalta turvallisesti. Yritysten tulisi ottaa yhteyttä toimittajaansa ja tarkistaa ostosopimuksen ehdot. Tätä tuotetta ja sen elektronisia lisävarusteita ei saa hävittää muiden tavaranjakelussa syntyvien kulutusjätteiden seassa. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista sääntövelvoitteista on osoitteessa: www.samsung.com/uk/aboutsamsung/ sustainability/environment/our-commitment/data/ Pakkausmateriaalin hävittäminen VAROITUS Kaikki laitteen pakkaamiseen käytetyt materiaalit ovat täysin kierrätettäviä. Levy- ja kovavaahto-osat on merkitty asianmukaisesti. Hävitä pakkausmateriaalit ja vanhat laitteet turvallisuus ja ympäristö huomioon ottaen. Vanhan laitteesi asianmukainen hävittäminen VAROITUS Ennen kuin hävität vanhan laitteesi, tee se toimintakelvottomaksi, jotta se ei voi aiheuttaa vaaraa. Anna pätevän teknikon irrottaa laite verkkovirrasta ja irrottaa verkkojohto. Laitetta ei saa hävittää kotitalousjätteen mukana. Tietoa keräyspäivistä ja yleisistä jätehuoltopaikoista saat paikalliselta jätehuoltolaitokselta tai -neuvostolta.8 Suomi Liesitason asentaminen Tarvittavat työkalut Kynä Phillips-ruuvimeisseli Viivain tai viivoitin Suojalasit Pistosaha Porakone Kytkeminen verkkovirtalähteeseen Ennen yhdistämistä tarkista, että laitteen nimellisjännite, eli arvokilvessä ilmoitettu jännite, vastaa käytettävissä olevaa syöttöjännitettä. Arvokilpi sijaitsee liesitason alakotelossa. VAROITUS Sammuta virta ennen kuin kytket johdot piiriin. Lämmityselementin jännite on AC 230 V

. Laite toimii täydellisesti myös verkoissa AC 220 V

. Liesitaso on kytkettävä verkkovirtaan laitteella, jonka avulla se voidaan irrottaa verkkovirrasta kaikilla navoilla kontaktiaukon leveyden ollessa vähintään 3 mm, esim. automaattikatkaisimella, maavuodon katkaisijalla tai sulakkeella. VAROITUS Kaapeliliitännät on tehtävä määräysten mukaisesti ja pääteruuvit tulee kiristää turvallisesti. VAROITUS Kun liesitaso on kytketty verkkovirtaan, tarkista, että kaikki keittoalueet ovat käyttövalmiita kytkemällä ne yksitellen päälle maksimiasetuksella sopivan astian kanssa. Liesitason asentaminen VAROITUS Varmista, että uuden laitteen asentaa ja maadoittaa vain pätevä ammattilainen. Noudata näitä ohjeita. Takuu ei kata vahinkoja, jotka syntyvät virheellisen asennuksen seurauksena. Tekniset tiedot ovat tämän käyttöoppaan lopussa. Turvallisuusohjeet asentajalle

• Sähköasennuksessa on oltava laite, jonka avulla laite voidaan irrottaa sähköverkosta kaikissa navoissa, joiden kosketusaukon leveys on vähintään 3 mm. Sopivia erotuslaitteita ovat mm. verkkoa suojaavat katkaisimet, sulakkeet (ruuvityyppiset sulakkeet on irrotettava pidikkeestä), vikavirtasuojat ja kontaktorit.

• Palosuojauksen osalta tämä laite vastaa standardia EN 60335-2-6. Tämäntyyppinen laite voidaan asentaa niin, että sen toisella puolella on korkea kaappi tai seinä.

• Asennuksen on taattava iskunkestävyys.

• Keittiöyksikön, johon laite on asennettu, on täytettävä standardin DIN 68930 vakausvaatimukset.

• Kosteussuojan varmistamiseksi kaikki leikatut pinnat on tiivistettävä sopivalla tiivistysaineella.

• Laatoitetuilla työtasoilla liesitason saumat on täytettävä kokonaan laastilla.

• Luonnonkivi-, tekokivi- tai keraamisilla työtasoilla kiinnitysjouset on liimattava paikoilleen sopivalla keinohartsilla tai sekaliimalla.

• Varmista, että tiiviste istuu kunnolla työtasoa vasten ilman rakoja. Ylimääräistä silikonitiivistettä ei saa levittää, sillä se vaikeuttaisi irrottamista huollon yhteydessä.

• Liesitaso on irrotettaessa painettava alhaalta ulos.

• Liesitason alle voidaan asentaa levy.

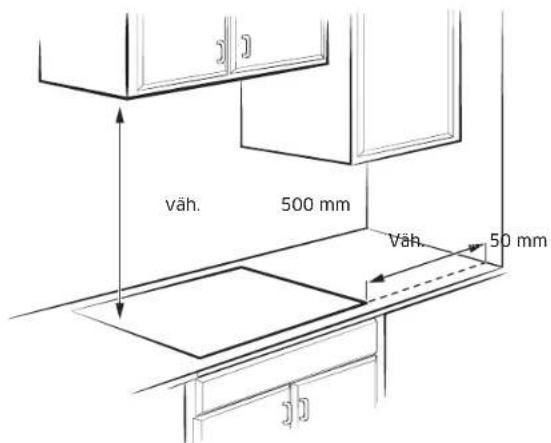

• Työtason ja sen alla olevan yksikön etuosan välistä tuuletusrakoa ei saa peittää.Suomi 9 Liesitason asentaminen VAROITUS Kiinnitä huomiota talon (vaatimustenmukaisten) yhteyksien ja laitteiden tilaan ja neutraaliin jakamiseen (liitäntäjärjestelmät). Muussa tapauksessa osat voivat vaurioitua. Takuu ei kata virheellisestä asennuksesta johtuvia vahinkoja. VAROITUS Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi.

04 Sininen 02 Musta 05 Harmaa 03 Ruskea 06 Vihreä/keltainen

(16 A): Kaksivaiheiset johdot (L1 ja L2) erotetaan toisistaan ennen liittämistä. 01 220-240 V

(16 A): Erota johdot ennen liittämistä. 01 220-240 V

VAROITUS Jotta verkkoliitäntä tulisi oikein, seuraa kytkentäkaaviota liittimien läheisyydessä. Asentaminen työtasoon

A. Sarjanumero HUOM. Merkitse sarjanumero muistiin laitteen tyyppikilvestä ennen asennusta. Tätä numeroa tarvitaan huoltopyyntöjen yhteydessä, eikä se ole enää saatavilla asennuksen jälkeen, sillä se on laitteen ylä- tai alapuolella olevassa alkuperäisessä tyyppikilvessä. HUOM. Kiinnitä erityistä huomiota vähimmäistilaa ja -väliä koskeviin vaatimuksiin. HUOM. Keittotason alaosassa on tuuletin. Jos keittotason alla on laatikko, sitä ei saa käyttää pienten esineiden tai paperin säilyttämiseen, koska ne voivat vahingoittaa tuuletinta tai häiritä jäähdytystä, jos ne joutuvat sen sisään.10 Suomi Liesitason asentaminen Liesitason asentaminen Väh. Väh. 50 mm50 mm väh.väh. 500 mm 500 mm Laatikosto Uuni väh. väh. 10 mm10 mm väh. väh. 59 mm59 mm väh. väh. 15 mm15 mm väh. väh. 20 mm20 mm väh. väh. 20 mm20 mm väh. väh. 15 mm15 mm väh. väh. 10 mm10 mm väh. 2 mmväh. 2 mm

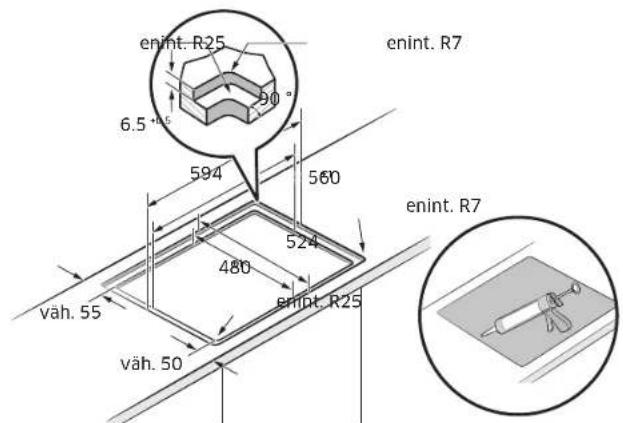

Yksikkö: mmYksikkö: mm Upotusasennettava malli (vain NZ6******FK malli voidaan asentaa)

+0.5+0.5Suomi 11 Ennen aloittamista Komponentit Induktioliesitaso Kulmarauta Ennen aloittamista Keittoalueet NZ63*403*GK NZ63*504**K

0112 Suomi Ennen aloittamista Ennen aloittamista Ohjauspaneeli Ohjauspaneeli 1

01 Virtapainike Lieden kytkeminen päälle ja pois päältä.

Ajastin Ajastimen kytkeminen päälle tai pois päältä ja ajastimen asettaminen.

Pidä lämpimänä Pitää kypsennetyn ruoan lämpimänä.

Tauko ja lukitus Kaikkien keittoalueiden kytkeminen alhaiselle tehoasetukselle. Paina 3 sekuntia lukitaksesi tai avataksesi ohjauspaneelin lukituksen. (Lapsilukko)

Flex-alue Flex-alueen valitseminen.

Keittoalue Keittoalueen valitseminen. NZ64*504**K NZ64*5066*K

01 Induktiokeittoalue 02 OhjauspaneeliSuomi 13 Ennen aloittamista Turvakatkaisu Jos jotakin keittoaluetta ei kytketä pois päältä tai tehotasoa ei säädetä pidemmän ajan kuluttua, kyseinen keittoalue kytkeytyy automaattisesti pois päältä. Keittoalueet kytkeytyvät pois päältä seuraavien aikojen jälkeen. Tehotaso Sammuta 1-3 6 tunnin jälkeen 4-6 5 tunnin jälkeen 7-9 4 tunnin jälkeen 10-15 1,5 tunnin jälkeen HUOM. Jos liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi, näytetään. Liesitaso kytkeytyy pois päältä. HUOM. Jos keittoastiat ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu mitään, näytetään. Vastaava keittoalue kytkeytyy pois päältä 1 minuutin kuluttua. HUOM. Jos yksi tai useampi keittoalue kytkeytyy pois päältä ennen kuin ilmoitettu aika on kulunut, ks. “Vianmääritys”. Muita syitä, miksi keittoalue kytkeytyy pois päältä Kaikki keittoalueet kytkeytyvät pois päältä, jos neste kiehuu ohjauspaneelin päälle. Automaattinen poiskytkentä aktivoituu myös, jos ohjauspaneelille asetetaan kostea liina. Molemmissa näissä tapauksissa laite on kytkettävä uudelleen päälle käyttämällävirtapainiketta nesteen tai liinan poistamisen jälkeen. 07 Max Boost Aktivoi toiminnon. 08 Näyttö Näyttää lämpöasetukset, jäännöslämmön ja Wi-Fi- yhteyden. 09 Ohjauspalkki Lämpötila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen. 10 Ohjausnäppäin Lämpötila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen. 11 Säätönuppi Lämpötila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen. Induktiolämmitys

A. Induktiokela B. Indusoidut virrat C. Elektroniset piirit

• Induktiolämmityksen periaate: Kun asetat keittoastian keittoalueelle ja kytket sen päälle, induktiolieden elektroniset piirit tuottavat keittoastian pohjaan "indusoituja virtoja", jotka nostavat keittoastian lämpötilaa välittömästi.

• Suurempi nopeus kypsennyksessä ja paistamisessa: Koska pannua lämmitetään suoraan eikä lasia, hyötysuhde on suurempi kuin muissa järjestelmissä, koska lämpöä ei häviä. Suurin osa absorboidusta energiasta muuttuu lämmöksi.14 Suomi Ennen aloittamista Ennen aloittamista Keittoastiat Käytä litteäpohjaisia keittoastioita, jotka ovat täysin kosketuksissa koko keittoalueeseen. Tarkista tasaisuus pyörittämällä viivoitinta keittoastian pohjan yli. Muista noudattaa kaikkia keittoastioiden käyttöä koskevia suosituksia.

• Käytä induktiokäyttöön sopivasta materiaalista valmistettuja keittoastioita.

• Käytä laadukkaita keittoastioita, joiden pohja on painavampi, jotta lämpö jakautuu paremmin. Näin saadaan parhaat kypsennystulokset.

• Sovita keittoastian koko valmistettavan ruoan määrään.

• Älä anna keittoastioiden kiehua kuiviksi. Tämä voi aiheuttaa pysyviä vaurioita rikkoutumisen, sulamisen tai naarmuuntumisen muodossa, jotka voivat vaikuttaa keraamiseen liesitasoon. (Tämäntyyppiset vauriot eivät kuulu takuun piiriin).

• Älä käytä likaisia keittoastioita tai keittoastioita, joihin on kertynyt runsaasti rasvaa. Käytä aina keittoastioita, jotka on helppo puhdistaa ruoanlaiton jälkeen. HUOM.

• Keittoalueet saattavat näyttää jäähtyneiltä sen jälkeen, kun ne on sammutettu. Lasipinta voi kuitenkin olla kuuma keittoastian siirtämästä jäännöslämmöstä. Palovammojen vaara on edelleen olemassa.

• Älä koske kuumiin keittoastioihin suoraan käsilläsi. Käytä aina uunihansikkaita tai kattilanpidikkeitä suojaamaan käsiäsi palovammoilta.

• Älä liu'uta keittoastioita liesitason pinnalla. Se voi vahingoittaa liesitasoa pysyvästi. Jäännöslämmön merkkivalo Kun yksittäinen keittoalue tai keittotaso kytketään pois päältä, laitteeseen jäänyt jäännöslämpö ilmaistaan , (”hot”/kuuma) kyseisen keittoalueen näytössä. Vaikka keittoalue on kytketty pois päältä, jäännöslämmön merkkivalo sammuu vasta, kun keittoalue on jäähtynyt. Voit käyttää jäännöslämpöä sulattamiseen tai ruoan pitämiseen lämpimänä. VAROITUS Niin kauan kuin jäännöslämmön merkkivalo palaa, on olemassa palovamman vaara. VAROITUS Jos virransyöttö katkeaa, , -symboli sammuu eikä jäännöslämmöstä kertova valo pala. Voit silti saada palovamman. Voit välttää tämän olemalla huolellinen keittotason läheisyydessä. Lämpötilan havaitseminen Jos jostain syystä jonkin keittoalueen lämpötila ylittää turvallisuustasot, keittoalue laskee automaattisesti pienemmälle tehotasolle. Kun olet lopettanut keittotason käytön, jäähdytyspuhallin jatkaa käyntiä, kunnes keittotason elektroniikka on jäähtynyt. Jäähdytystuuletin kytkeytyy pois päältä elektroniikan lämpötilan mukaan.Suomi 15 Ennen aloittamista Keittoastioiden koot induktiokeittoalueille Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan asti. Keittoastian pohjan magneettiosan halkaisijan on kuitenkin oltava vähintään keittoalueen koosta riippuvainen. Parhaan tuloksen saat käyttämällä keittoastioita, joiden ferromagneettinen halkaisija vastaa polttimen halkaisijaa. Jos poltin ei tunnista keittoastiaa, kokeile pienempää poltinta. HUOM. Ruoanlaittovälineiden halkaisija on ilmoitettu mallin keittoalueiden määrittelyissä. Keittoastiat induktiokeittoalueille Induktiopoltin voidaan kytkeä päälle vain, kun magneettisella pohjalla varustettu keittoastia asetetaan jollekin keittoalueista. Voit käyttää alla sopiviksi tunnistettuja keittoastioita. Materiaali Sopivuus Teräs, emaloitu teräs, valurauta Kyllä Ruostumaton teräs Kyllä (jos magneetti tarttuu keittoastian pohjaan) Alumiini, kupari, messinki, lasi, keramiikka, posliini

• Induktioon soveltuvat keittoastiat on merkitty valmistajan toimesta sopiviksi.

• Tietyt keittoastiat voivat aiheuttaa ääniä, kun niitä käytetään induktiokeittoalueilla.

• Nämä äänet eivät viittaa liesitason toimintahäiriöön eivätkä vaikuta sen toimintaan millään tavalla.

• Erityiset ruostumattomasta teräksestä valmistetut keittoastiat eivät välttämättä sovellu induktiokäyttöön. Tarkista, vetääkö keittoastian pohja puoleensa magneettia.16 Suomi Ennen aloittamista Ennen aloittamista Soveltuvuustesti Keittoastia soveltuu induktiokäyttöön, jos magneetti tarttuu astian pohjaan ja jos valmistaja on merkinnyt astian sopivaksi.

• Tunnistat hyvät astiat niiden pohjasta. Pohjan tulisi olla mahdollisimman paksu ja tasainen.

• Kun ostat uusia keittoastioita, kiinnitä erityistä huomiota pohjan halkaisijaan. Valmistajat ilmoittavat usein vain yläreunan halkaisijan.

• Älä käytä keittoastioita, joiden pohja on vaurioitunut ja joissa on karheat reunat tai naarmuja. Vaurioituneet keittoastiat voivat naarmuttaa keraamista liesitasoa pysyvästi, jos liu'utat niitä pintaa pitkin.

• Kylmänä keittoastioiden pohjat ovat yleensä hieman sisäänpäin taipuneita (koveria). Ne eivät saa taipua ulospäin (kupera).

• Jos haluat käyttää erityyppistä keittoastiaa, esimerkiksi painekattilaa, haudutuspannua tai wokkipannua, noudata valmistajan ohjeita. Muut induktiokeittoastiat Joidenkin keittoastioiden pohjassa on ohutta magneettista materiaalia, joka toimii induktiokeittotasolla. Näissä keittoastioissa on heikko magneettisuus, eivätkä ne välttämättä toimi hyvin. (Heikko magneettisuus tarkoittaa, että magneetti ei pysy tiukasti kiinni tai sen tarttumisalue on pieni.)

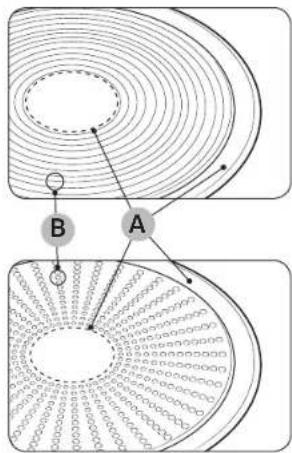

A. Alue, johon magneetti ei tartu B. Alue, johon magneetti tarttuu

• Vaikka keittoastiat on suunniteltu induktiokeittotasoa varten, niiden lämmitysteho voi olla heikko tai joskus keittotaso ei välttämättä havaitse keittoastiaa keittoastian pohjassa olevan magneettialueen koosta ja vahvuudesta riippuen. Kun käytät suuria keittoastioita, joissa on pienempi ferromagneettinen elementti, vain ferromagneettinen elementti kuumenee. Sen seurauksena lämpö ei välttämättä jakaudu tasaisesti.Suomi 17 Ennen aloittamista Oikea sijoittelu Oikein Väärin Litteäpohjaiset keittoastiat ja suorat sivut Keittoastiat, joissa on kaareva tai vääntynyt pohja tai sivut Keittoastia täyttää tai ylittää keittoalueelle suositellun vähimmäiskoon. Keittoastia ei täytä nykyiselle keittoalueelle vaadittua vähimmäiskokoa. Keittoastia lepää kokonaan liesitason päällä. Keittoastia lepää keittotason reunuksen päällä tai ei lepää kokonaan liesitason pinnalla. Keittoastia on tasapainotettu oikein. Painava kahva aiheuttaa keittoastian kallistumisen. Energiansäästövinkkejä Noudata näitä vinkkejä energiankulutuksen säästämiseksi.

• Aseta keittoastia keittoalueelle aina ennen kuin kytket vastaavan polttimen päälle.

• Pidä keittoalueet ja keittoastioiden alustat puhtaina. Muuten virtaa kuluu enemmän.

• Sulje keittoastioiden kansi tiukasti, jos sellainen on käytettävissä. Tämä vähentää virrankulutusta.

• Sammuta käytettävä poltin ennen kypsennysajan päättymistä. Käytä jäännöslämpöä ruoan pitämiseen lämpimänä. Oikea sijoittelu Voit testata keittoastioita, jotta näet, soveltuvatko ne käytettäväksi tuotteen kanssa.

1. Paina virtapainiketta

1-2 sekunnin ajan kytkeäksesi liesitason päälle.

2. Paina Tauko ja lukitus

-näppäintä 3 sekunnin ajan aktivoidaksesi lapsilukon.

3. Paina Ajastin -näppäintä 3 sekunnin ajan aktivoidaksesi keittoastioiden

soveltuvuuden testaustilan.

4. Aseta keittoastia yhdelle keittoalueista ja paina sitten Keittoalue

-näppäintä 3 sekunnin ajan. Näyttö Kuvaus 0 Sopimaton keittoastia 1-5 Keittoastiat ovat sopivia, mutta tehottomia 6-10 Sopiva keittoastia18 Suomi Ennen aloittamista Ennen aloittamista Kosketuspainikkeiden käyttäminen Kosketuspainikkeita käytetään koskettamalla haluttua painiketta sormella, kunnes asianomaiset näytöt syttyvät tai sammuvat tai kunnes haluttu toiminto aktivoituu. Varmista, että kosketat vain yhtä painiketta, kun käytät laitetta. Jos sormesi on liian litteästi painikkeella, myös viereinen painike saattaa aktivoitua. Toiminnan äänet Jos kuulet:

• Halkeilevan äänen: keittoastiat on valmistettu eri materiaaleista.

• Vihellyksen: käytät useampaa kuin kahta keittoaluetta ja keittoastiat on valmistettu eri materiaaleista.

• Huminaa: käytät suuria tehoja.

• Naksahtavan äänen: sähköinen kytkentä tapahtuu.

• Sihinää, surinaa: tuuletin on toiminnassa. Äänet ovat normaaleja eivätkä viittaa vikoihin. VAROITUS Älä käytä erikokoisia ja -materiaalisia keittoastioita. Erikokoisten tai -materiaalisten keittoastioiden käyttö voi aiheuttaa ääniä ja tärinää. HUOM. Alhaisen tehon (1-5) käyttäminen voi aiheuttaa naksahtelevia ääniä. Ensimmäinen puhdistus Pyyhi keraaminen lasipinta kostealla liinalla ja keraamisen liesitason lasinpuhdistusaineella. VAROITUS Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Pinta voi vahingoittua. Toiminta Laitteen kytkeminen päälle Laite kytketään päälle painamalla virtapainiketta . Paina virtapainiketta noin 1-2 sekunnin ajan. HUOM. Kun virtapainiketta on painettu laitteen käynnistämiseksi, teho on valittava noin 20 sekunnin kuluessa. Muussa tapauksessa laite kytkeytyy pois päältä turvallisuussyistä. Laitteen kytkeminen pois päältä Sammuta laite kokonaan virtapainikkeella . Paina virtapainiketta noin 1-2 sekunnin ajan. HUOM. Kun yksittäinen keittoalue tai koko keittotaso on kytketty pois päältä, jäännöslämmön esiintyminen näkyy vastaavien keittoalueiden digitaalisissa näytöissä muodossa , kaksi askelmaa "kuumalle". Lämpötila laskee, , katoaa.Suomi 19 Toiminta Keittoalueen ja tehotason valitseminen

1. Valitaksesi keittoalueen paina vastaavaa Keittoalue -näppäintä.

2. Käytä tehotason asettamiseen ja säätämiseen ohjauspalkkia tai

ohjausnäppäintä tai säätönuppia. Ohjauspalkki Ohjausnäppäin Säätönuppi HUOM.

• Oletustasoksi on asetettu 15, kun valitaan keittoalue.

• Jos useampaa kuin yhtä näppäintä painetaan yli 8 sekunnin ajan, ilmestyy keittoalueen näytölle. Ehdotetut asetukset tiettyjen ruokien kypsennystä varten Alla olevan taulukon luvut ovat ohjeellisia. Eri kypsennysmenetelmiin tarvittava teho riippuu useista muuttujista, kuten käytettävän keittoastian laadusta sekä kypsennettävän ruoan tyypistä ja määrästä. Tehotaso Kypsennysmenetelmä Esimerkkejä käytöstä 14-15 Lämmittäminen / kuullottaminen / paistaminen Suurten nestemäärien lämmittäminen, nuudeleiden keittäminen, lihan paistaminen, gulassin ruskistaminen, lihan hauduttaminen 8-11 Intensiivinen paistaminen Pihvi, sisälee, ruskistettu liha, makkarat, pannukakut 7-10 Paistaminen Schnitzel / kyljykset, maksa, kala, pasteijat, paistetut kananmunat 5-7 Keittäminen Enintään 1,5 l nesteen, perunoiden ja vihannesten keittäminen 2-4 Höyryttäminen / hauduttaminen / keittäminen Pienten vihannesmäärien höyryttäminen ja hauduttaminen, riisin ja maitoruokien keittäminen 1-2 Sulattaminen Voin sulatus, liivatteen liuotus, suklaan sulatus HUOM. Tehotasoa on säädettävä keittoastioiden ja ruokien mukaan.20 Suomi Toiminta Toiminta Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa) Flex-toiminnolla voidaan käyttää täydellistä vasemmanpuoleista keittoaluetta suurikokoisten keittoastioiden käyttöä varten. (esimerkki: soikea keittoastia, kalakattila)

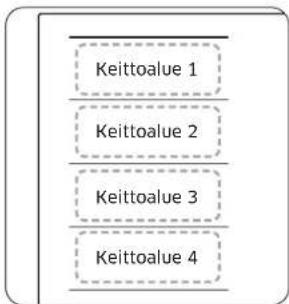

1. Paina Flex-alueen

2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäintä.

• Paina Flex-alue -näppäintä käytön aikana, Flex-alue-toiminto on pois päältä.

• Jos painat Flex-alue -näppäintä kunkin polttimen toiminnan ollessa eri tasolla, poltin on asetettu korkealle tasolle. Max Boost Max Boost -toiminto tarjoaa lisätehoa jokaiselle keittoalueelle. (esimerkki: suuren vesimäärän kiehauttaminen) Max Boost -aikojen jälkeen keittoalueet palautuvat automaattisesti korkeimpaan lämpöasetukseen. HUOM.

• Tietyissä olosuhteissa Max Boost -toiminto voidaan kytkeä automaattisesti pois päältä liesitason sisäisten elektronisten komponenttien suojaamiseksi. Esimerkiksi Flex-alueen takaosan ja Flex-alueen etuosan maksimitehon yhtäaikainen käyttö ei ole mahdollista.

• Katso Max Boost -aika mallisi keittoalueiden tiedoista. Tehonhallinta Keittoalueilla on käytettävissä maksimiteho. Jos tämä tehoalue ylitetään kytkemällä Max Boost -toiminto päälle, tehonhallinta vähentää automaattisesti keittoalueen tehotasoa. Tämän keittoalueen näyttö vaihtelee muutaman sekunnin ajan asetetun tehotason ja suurimman mahdollisen tehotason välillä. Tämän jälkeen näyttö vaihtuu asetetusta tehotasosta suurimpaan mahdolliseen tehotasoon.Suomi 21 Toiminta HUOM.

• Kun käytetään vain yhtä keittoaluetta, keittoastian pohjan halkaisijan on oltava alle 14 cm.

• Liesitasolla voi kestää 5-10 sekuntia tunnistaa keittoastian sijainti.

• Liesitason tunnistaessa keittoastioita saattaa kuulua ääniä.

• Älä poista keittoastioita ruoanlaiton aikana. Turvallisuussyistä liesitaso pysähtyy automaattisesti, jos keittoastia on poistettu yli 5 sekunnin ajaksi. Flex-alue Plus -toiminnon käyttäminen (vain Flex-alue Plus -malleissa)

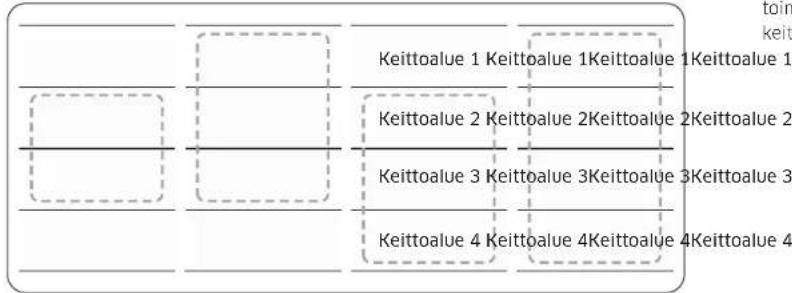

1. Paina Flex-alueen

2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäintä.

• Jos painat Flex-alue -näppäintä käytön aikana, Flex-alue-toiminto on pois päältä.

• Jos painat Flex-alue -näppäintä, kun kukin keittoalue toimii eri tasoilla, se säätyy automaattisesti korkeammalle tasolle.

• Kun siirrät tai lisäät keittoastioita uudelle Flex-alueelle, peruuta nykyinen toiminto ja paina sitten vastaavaa keittoalueen näppäintä aktivoidaksesi keittoalueen. Flex-alue Plus (vain Flex-alue Plus -malleissa) Keittoalue 4 Keittoalue 3 Keittoalue 2 Keittoalue 1 Flex-alue on keittotason vasemmalla puolella sijaitseva suuri keittoalue (ks. kuva vasemmalla), joka on erityisesti suunniteltu siten, että sinne mahtuu useita eri muotoisia ja kokoisia kattiloita ja pannuja kerralla. Flex-alueella on neljä aluetta, joita käytetään yksittäisillä induktoreilla, jolloin voit valmistaa ruokaa riippumatta siitä, mihin keittoastia on asetettu keittoalueelle. Flex-alue Plus -toiminnon avulla voit yhdistellä eri keittoalueita laajentaaksesi keittoaluetta. Paina Flex-alue -näppäintä käyttääksesi keittoaluetta seuraavasti. Keittoalue 4 Keittoalue 4Keittoalue 4Keittoalue 4 Keittoalue 3 Keittoalue 3Keittoalue 3Keittoalue 3 Keittoalue 2 Keittoalue 2Keittoalue 2Keittoalue 2 Keittoalue 1 Keittoalue 1Keittoalue 1Keittoalue 122 Suomi Toiminta Toiminta Tauko/jatkaminen Tauko/jatkaminen -toiminto vaihtaa samanaikaisesti kaikki päälle kytketyt keittoalueet alhaiselle tehoasetukselle ja sen jälkeen takaisin aiemmin asetettuun tehotasoon. Tätä toimintoa voidaan käyttää lyhyen keskeytyksen tekemiseen ja sen jälkeen keittämisen jatkamiseen, esimerkiksi puhelun vastaanottamisen ajaksi. Kun Tauko/jatkaminen -toiminto on aktivoitu, kaikki näppäimet paitsi Tauko ja lukitus -painike ja virtapainike poistetaan käytöstä. Jatkaaksesi ruoanlaittoa, paina Tauko ja lukitus -näppäintä uudelleen. Ohjauspaneeli Näyttö Kytkeminen päälle Paina Tauko ja lukitus -näppäintä. Kytkeminen pois päältä Paina Tauko ja lukitus -näppäintä. Palaa edelliselle tehotasolle. Pikapysäytys Tämä vaihtoehto vähentää kypsennyksen pysäyttämiseen tarvittavia vaiheita ja aikaa. Sammuttaaksesi keittoalueen, paina Keittoalue -näppäintä 2 sekuntia. HUOM. Flex-alueen näppäin ei tue pikapysäytystoimintoa. Pidä lämpimänä

1. Käytä tätä toimintoa pitämään kypsennetty ruoka lämpimänä. Paina

vastaavan keittoalueen näppäintä.

2. Paina Pidä lämpimänä

3. Keittoalueen näyttö muuttuu.

4. Paina Pidä lämpimänä -näppäintä uudelleen sammuttaaksesi

keittoalueen. Ajastin Ajastimen käyttäminen turvakatkaisuna Jos keittoalueelle on asetettu tietty aika, keittoalue kytkeytyy pois päältä, kun kyseinen aika on kulunut. Tätä toimintoa voidaan käyttää useille keittoalueille samanaikaisesti. Ajastimen asettaminen Keittoalueen (keittoalueiden), johon (joihin) haluat soveltaa turvakatkaisua, on oltava päällä.

2. Aseta ajastin painamalla Ajastin -näppäintä toistuvasti.

3. Peruaksesi ajastimen asetukset, pidä Ajastin -näppäintä painettuna 3

• Jos haluat muuttaa asetuksia nopeammin, paina ja pidä painettuna mitä tahansa Ajastin -näppäintä, kunnes haluttu arvo saavutetaan.

• Kun ajastin lopettaa toimintansa, se antaa äänimerkin useita kertoja. Keittoalue ei kuitenkaan sammu.Suomi 23 Toiminta Enimmäistehon raja Tämän toiminnon avulla voit säätää laitteen enimmäistehoa.

1. Pidä virta pois päältä.

2. Paina Tauko ja lukitus

-näppäintä noin 3 sekunnin ajan aktivoidaksesi lapsilukon.

3. Paina vasemman etuosan keittoalueen näppäintä ja oikean etuosan

keittoalueen näppäintä samanaikaisesti noin 3 sekunnin ajan.

4. Paina Ajastin -näppäintä noin 3 sekunnin ajan.

Näytöissä näkyy ja nykyinen enimmäisteho.

5. Voit säätää enimmäistehoa käyttämällä Tauko ja lukitus

-näppäintä. (3000 W, 4000 W, 7400 W)

HUOM. Alhaisen tehon (3000 W, 4000 W) tilassa teho säätyy automaattisesti. Lapsilukko Voit käyttää lapsilukkoa suojaamaan keittoalueen tahattomalta käynnistämiseltä ja keittoalueen aktivoimiselta. Myös ohjauspaneeli voidaan lukita, lukuun ottamatta virtapainiketta (ainoastaan ohjauksen kytkeminen pois päältä), jotta asetuksia ei voida muuttaa tahattomasti esimerkiksi pyyhkäisemällä paneelin yli liinalla. Lapsilukon kytkeminen päälle/pois päältä

1. Paina Tauko ja lukitus

-näppäintä noin 3 sekunnin ajan. Vahvistukseksi kuuluu äänimerkki.

2. Paina mitä tahansa näppäintä.

ilmestyy näyttöön, mikä osoittaa, että lapsilukko on aktivoitu.

3. Kytkeäksesi lapsilukon pois päältä, paina Tauko ja lukitus

-näppäintä uudelleen 3 sekuntia. Vahvistukseksi kuuluu äänimerkki. HUOM.

• Lapsilukko aktivoituu riippumatta siitä, onko virta kytketty päälle vai pois päältä.

• Voit asettaa lapsilukon kypsennyksen aikana. Jos haluat sammuttaa polttimen lapsilukon ollessa päällä, paina ensin virtapainiketta tai sammuta lapsilukko ja paina sitten vastaavaa keittoalueen näppäintä.24 Suomi Toiminta Toiminta Smart Connect Liesitasossa on sisäänrakennettu Wi-Fi-moduuli, jonka avulla voit synkronoida liesitason SmartThings-sovelluksen kanssa. Älypuhelinsovelluksessa voit:

• seurata liesitason elementtien toimintatilaa ja tehotasojen asetuksia.

• tarkistaa ja muuttaa ajastinasetuksia. Toiminnot, joita voidaan käyttää SmartThings-sovelluksesta, eivät ehkä toimi sujuvasti, jos viestintäolosuhteet ovat huonot tai tuote on asennettu paikkaan, jossa on heikko Wi-Fi-signaali. Liesitason kytkeminen Ennen kuin voit käyttää Samsungin liesitason kauko-ohjaustoimintoja, sinun on yhdistettävä se SmartThings-sovellukseen.

1. Lataa ja avaa SmartThings-sovellus älylaitteellasi.

2. Paina virtapainiketta

noin 1-2 sekunnin ajan kytkeäksesi liesitason päälle.

3. Paina Tauko ja lukitus

-näppäintä noin 3 sekunnin ajan aktivoidaksesi lapsilukon.

4. Seuraa sovelluksen ohjeita ja paina sitten

-näppäintä 3 sekuntia.

5. Yhteyden muodostamisen aikana Wi-Fi-ilmaisin vilkkuu. Kun prosessi on

valmis, ilmaisin palaa vilkkumatta. Liesi on yhdistetty onnistuneesti.

6. Jos Smart Connect WiFi -ilmaisin ei syty, noudata sovelluksen ohjeita

yhteyden muodostamiseksi uudelleen. HUOM.

• Varmista, että Smart Connect -toiminto asetetaan vain silloin, kun mikään liesitason toiminto ei ole käynnissä.

• Katso lisäohjeita verkko-oppaasta osoitteessa www.samsung.com. Wi-Fi päällä/pois päältä

• Kytkeäksesi Wi-Fin päälle/pois päältä, toista vaiheet 2 - 4. Ääni päälle/pois päältä

1. Paina virtapainiketta noin 1-2 sekunnin ajan.

-näppäintä 3 sekunnin ajan 10 sekunnin kuluessa virran kytkeytymisestä päälle.

3. Ääni kytkeytyy pois päältä ja näkyy näytössä.

4. Muuttaaksesi ääniasetuksia, toista vaiheet 1 ja 2. Ääni kytkeytyy päälle ja

näkyy näytössä. HUOM. Ääniasetuksia ei voi muuttaa 10 sekunnin kuluttua virran kytkemisestä päälle.Suomi 25 Laitteen ylläpito Laitteen ylläpito Liesi VAROITUS Puhdistusaineet eivät saa joutua kosketuksiin kuumennetun keraamisen lasipinnan kanssa: Kaikki puhdistusaineet on puhdistamisen jälkeen poistettava riittävällä määrällä puhdasta vettä, koska niillä voi olla syövyttävä vaikutus, kun pinta kuumenee. Älä käytä aggressiivisia puhdistusaineita, kuten grilli- tai uunisuihkeita, hankaustyynyjä tai hankaavia pannunpuhdistusaineita. HUOM. Puhdista keraaminen lasipinta jokaisen käyttökerran jälkeen, kun se on vielä lämpimän tuntuinen. Näin estät roiskeiden palamisen pintaan. Poista kalkki, vesileimat, rasvatipat ja metalliset värjäytymät kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella. Kevyt likaantuminen

1. Pyyhi keraaminen lasipinta kostealla liinalla.

2. Hiero kuivaksi puhtaalla liinalla. Puhdistusaineen jäänteitä ei saa jättää

3. Puhdista koko keraaminen lasinen liesitaso huolellisesti kerran viikossa

kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella.

4. Pyyhi keraaminen lasipinta riittävällä määrällä puhdasta vettä ja hankaa

kuivaksi puhtaalla nukkaamattomalla liinalla. Liesituulettimen ohjaus Tässä tuotteessa on Bluetooth-laite, jonka avulla voit liittää liesitason Samsungin liesituulettimen ohjausmalleihin. Bluetooth-yhteyden kautta voit käyttää liesituulettimen ohjaustoimintoa SmartThings-sovelluksessa. Lisätietoja Samsungin liesituulettimen ohjausta tukevista malleista saat osoitteesta www.samsung.com. Yhteyden muodostaminen liesituulettimen ohjausmalliin

1. Lataa ja avaa SmartThings-sovellus älypuhelimellasi. Suorita sitten Smart

Connect -menettely yhteyden muodostamiseksi liesitasoon.

2. Noudata liesituulettimen ohjausmallin Bluetooth-ohjeita ja aktivoi

ja Tauko ja lukitus -näppäimiä painettuna samanaikaisesti Bluetooth-yhteyden muodostamiseksi. Kun Bluetooth- yhteys on muodostettu onnistuneesti, ilmestyy näytölle.

4. Noudata liesituulettimen ohjausmallin käyttöohjeessa ja sovellusoppaassa

annettuja ohjeita liesituulettimen ohjauksen käyttämiseksi. HUOM.

• Jos Smart Connect -yhteys ei onnistu, et voi käyttää SmartThings-sovellusta liesituulettimen valvontaan ja ohjaukseen.

• Ilman Smart Connect -yhteyttä liesitasoon voit käyttää Bluetooth-yhteyttä lieden ja liesituulettimen yhdistämiseen ja synkronointiin. Toimi tätä varten edellä olevien vaiheiden 2 ja 3 mukaisesti.26 Suomi Laitteen ylläpito Laitteen ylläpito Pinttynyt lika

1. Yliroiskuneen ruuan ja pinttyneen

lian poistamiseksi käytä lasipinnoille tarkoitettua puhdistusterää.

2. Vie puhdistusterä kulmassa

keraamisen lasin pintaan.

3. Poista lika kaapimalla puhdistusterällä.

HUOM. Puhdistusteriä ja keraamisen lasin puhdistusaineita saa niihin erikoistuneilta jälleenmyyjiltä. Ongelmalika

1. Poista palanut sokeri, sulanut muovi,

alumiinifolio ja muut materiaalit puhdistusterällä välittömästi kun ne ovat vielä kuumia. VAROITUS On olemassa riski, että poltat itsesi, kun käytät puhdistusterää kuumalla keittoalueella.

2. Puhdista liesitaso normaalisti, kun

se on jäähtynyt. Jos keittoalue ja sille sulanut lika ovat ehtineet jäähtyä, lämmitä keittoalue uudelleen puhdistusta varten. HUOM. Keraamisen lasin pinnalla olevia naarmuja tai tummentumia, jotka ovat tulleet esimerkiksi terävistä pannun reunoista, ei saa poistettua. Ne eivät kuitenkaan heikennä liesitason toimintaa.Suomi 27 Vianmääritys ja huolto Vianmääritys ja huolto Vianmääritys Virhe voi johtua tiedonpuutteesta. Voit korjata virheen seuraavien ohjeiden avulla. Älä yritä tehdä lisäkorjauksia, jos seuraavista ohjeista ei ole apua mainituissa tapauksissa. VAROITUS Laitteen korjauksen saa tehdä vain pätevä huoltoteknikko. Virheelliset korjaukset voivat aiheuttaa käyttäjälle huomattavan riskin. Jos laitteesi tarvitsee korjausta, ota yhteyttä asiakaspalvelukeskukseen. Ongelma Mahdollinen syy Ratkaisu Mitä teen, jos keittoalueet eivät toimi?

• Sulake on palanut. • Jos sulakkeet palavat useita kertoja, soita valtuutetulle sähköasentajalle. Mitä teen, jos keittoalueet eivät mene päälle?

• Virtapainike kytkeytyi päälle vahingossa.

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.

• Laite kytketään päälle oikein.

• Puhdista käyttöpaneeli. Mitä teen, jos näytöstä kaikki muut paitsi

jälkilämmön osoitin katoavat?

• Virtapainike kytkeytyi päälle vahingossa.

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.

• Laite kytketään päälle oikein.

• Puhdista käyttöpaneeli. Mitä teen, jos keittoalueiden sammuttua jälkilämmön osoitin ei tule näkyviin?

• Keittoaluetta käytettiin vain lyhyesti, eikä se kuumentunut tarpeeksi.

• Jos keittoalue on kuuma, soita paikalliseen huoltoon. Liesitason kehys (vaihtoehto) VAROITUS Älä käytä etikkaa, sitruunamehua tai kalkinpoistoainetta kehykselle tai siihen voi tulla himmentymiä.

1. Pyyhi kehys kostealla liinalla.

2. Kostuta kuivunut lika märällä liinalla. Pyyhi ja hiero kuivaksi.

Välttääksesi laitteesi vahingoittumisen

• Älä käytä liesitasoa työpintana tai säilytysalustana.

• Älä käytä keittoaluetta, jos liesitasolla ei ole pannua tai jos pannu on tyhjä.

• Keraaminen lasi on erittäin kestävää, ja se sietää hyvin lämpötilan vaihtelua. Se ei kuitenkaan ole särkymätön. Se voi vaurioitua, jos erityisen terävä tai kova esine putoaa liesitasolle.

• Älä aseta pannuja liesitason kehykselle. Naarmuja ja vaurioita voi ilmestyä pintaan.

• Vältä kaatamasta happamia nesteitä, esimerkiksi etikkaa, sitruunamehua tai kalkinpoistoaineita liesitason kehykselle, koska ne voivat aiheuttaa himmentymiä.

• Jos sokeria tai sitä sisältävää valmistetta joutuu kosketuksiin kuuman keittoalueen kanssa ja sokeri sulaa, on se puhdistettava välittömästi puhdistusterällä vielä kuumana. Jos sen annetaan jäähtyä, voi pinta vahingoittua likaa poistettaessa.

• Pidä kaikki sulavat tuotteet ja materiaalit, esimerkiksi muovit, alumiinifoliot ja uunifoliot, pois keraamiselta lasipinnalta. Jos kyseistä ainetta sulaa liesitasolle, se on poistettava välittömästi puhdistusterän avulla.28 Suomi Vianmääritys ja huolto Vianmääritys ja huolto Mitä teen, jos keittoalue ei mene päälle tai pois päältä? Se voi johtua jostakin seuraavista ongelmista:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.

• Lapsilukko on päällä ja näytössä

Mitä teen, jos näkyy näytössä? Tarkista seuraavat:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä. Käynnistääksesi uudelleen paina virtapainiketta

• Jos nestettä on kaatunut käyttöpaneelille, pyyhi se pois. Mitä teen, jos näkyy näytössä? Tarkista seuraavat:

• Liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi.

• Kun liesitaso on jäähtynyt, paina virtapainiketta käynnistääksesi sen uudelleen. Mitä teen, jos näkyy näytössä? Tarkista seuraavat:

• Ruoanlaittovälineet ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu astioita.

• Jos käytät sopivia astioita, näkyvä viesti katoaa automaattisesti. Mitä teen, jos jäähdytystuuletin on käynnissä vaikka liesitaso on sammutettu? Tarkista seuraavat:

• Liesitason käytön jälkeen jäähdytystuuletin käy itsestään lieden jäähdyttämiseksi.

• Kun liesitason elektroniikka on jäähtynyt tai maksimiaika (10 minuuttia) on kulunut, jäähdytystuuletin sammuu.

• Jos pyydät huoltoa paikalle laitteen käytön neuvontaa varten, huollon vierailusta voi tulla maksu myös takuuaikana. Tietokoodi Mahdollinen syy Ratkaisu Polttimen lämpötila- anturissa on ongelma. Käynnistä laite uudelleen virtapainikkeella . Jos ongelma jatkuu, katkaise virta yli 30 sekunniksi. Käynnistä laite sen jälkeen uudelleen. Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen. Lämpötila on havaittu määritettyä korkeammaksi. PBA-anturissa on ongelma. Tasavirtamoottori ei toimi piirilevyssä tai johdotuksessa olevien ongelmien tai moottorin lapaan kohdistuvan sähköhäiriön vuoksi. Näppäintä painetaan yli 8 sekuntia. Tarkista, onko näppäin märkä tai painetaanko sitä. Jos ongelma jatkuu, käynnistä laite uudelleen virtapainikkeella . Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen. Pää- ja alipiirilevyjen välinen tiedonsiirto ei onnistu. Käynnistä laite uudelleen virtapainikkeella . Jos ongelma jatkuu, katkaise virta yli 30 sekunniksi. Käynnistä laite sen jälkeen uudelleen. Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen. Kosketusta tukeva IC kommunikoi epänormaalisti.Suomi 29 Vianmääritys ja huolto Muistiinpanoja Huolto- ja asiakaspalvelu Ennen kuin pyydät apua tai huoltopalvelua, tarkista kohta “Vianmääritys”. Jos silti tarvitset vielä apua, noudata alla olevia ohjeita. Onko kyseessä tekninen vika? Jos on, ota yhteyttä asiakaspalveluun. Valmistaudu aina etukäteen keskusteluun. Se helpottaa ongelman diagnosointia ja palvelukäynnin tarpeen selvittämistä. Ottakaa huomioon seuraavat seikat.

• Miten ongelma ilmenee?

• Missä olosuhteissa ongelma ilmenee? Kun soitat, kerro laitteesi malli ja sarjanumero. Tiedot löytyvät laitteen arvokilvestä seuraavasti:

• Sarjanumerokoodi (15 numeroa) Suosittelemme, että kirjoitat tiedot tähän, jotta ne olisivat helposti saatavilla.

• Sarjanumero: Missä tapauksissa sinulle voi tulla kustannuksia myös takuuaikana?

• Jos olisit voinut korjata ongelman itse soveltamalla jotakin ratkaisuista kohdassa “Vianmääritys”.

• Jos huollon on tehtävä useita käyntejä siksi, että kaikkia asiaankuuluvia tietoja ei annettu ennen vierailua ja siitä johtuen he esimerkiksi tekevät ylimääräisiä matkoja hankkiakseen lisäosia. Valmistautumalla puheluun edellä kuvatulla tavalla säästyt ylimääräisten matkojen kustannuksilta.MAA SOITA TAI VIERAILE OSOITTEESSA AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support

3. Keeduala näidiku kuva muutub.

2. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta

3. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta

jääkkuumuse näidiku puhul?
