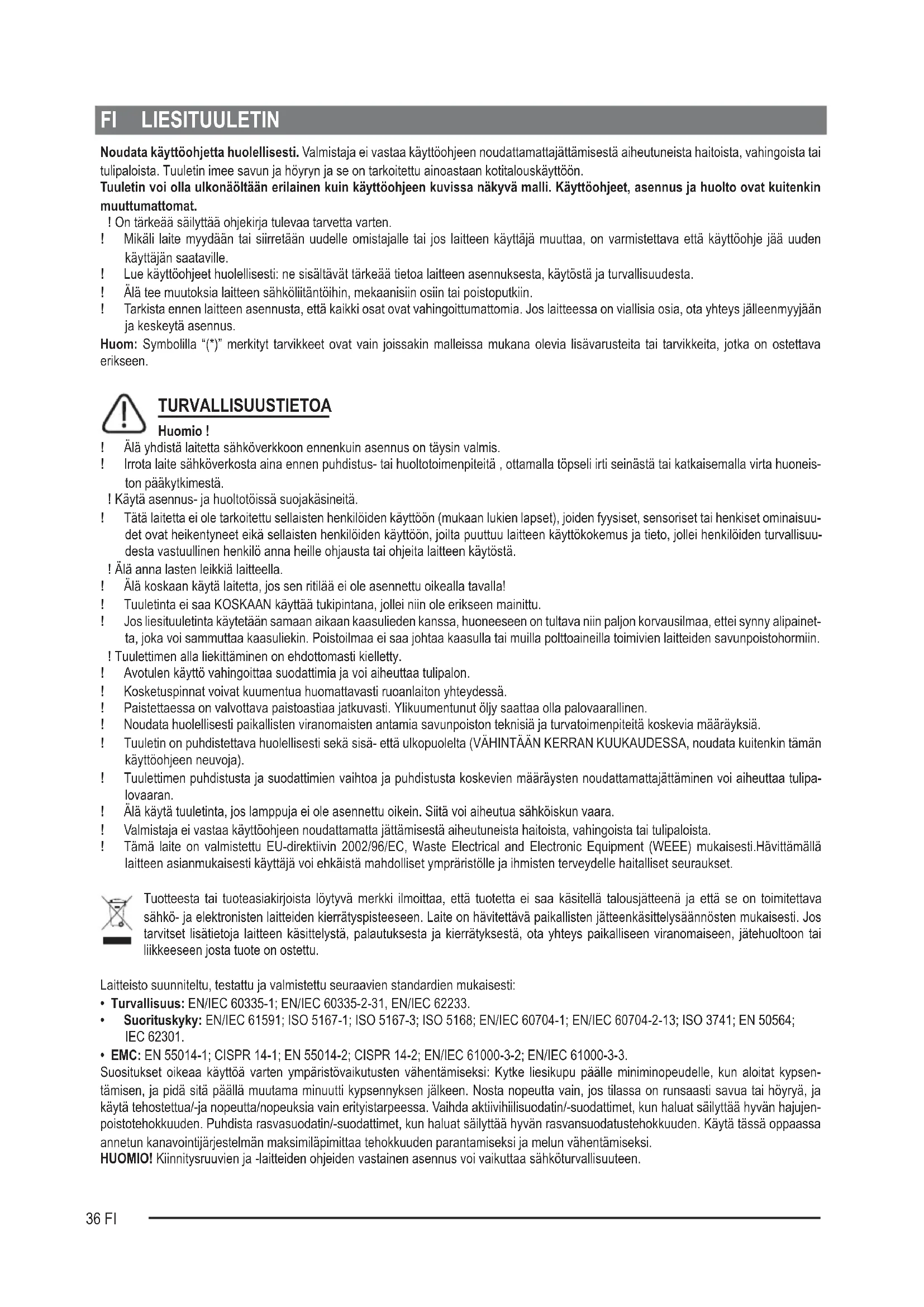

KÄYTTÖOHJE WHI623E1XGBUK GORENJE

Noudata kaytöohjetta huolellisesti. Valmistaja ei vastaa kaytöohjeen noudattamattajättamisestä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskáytöön.

Tuuletin voi olla ulkonaöltään erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja hulto ovat kuitenkin muuttumattomat.

! On tärkeää saïyttäa ohjekirja tulevaa tarvetta varten.

I Mikali laite myydaan tai siirretaan uudelle omistajalle tai jos laitteen kayttajmuutta, on varmistettava etta kayttoohe jaa uuden kayttajan saataville.
! Lue kayttoohjeet huolellisesti: ne sisaltavat tärkea tietao laiteen asennuksesta, kaytosta ja turvallisuudesta.
! Älä tee muutoksia laitteen sahkölitäntöihin, mekaanisiin osin tai poistoputkiin.
Tarkistaennen laitteen asennusta,ettkaikki osat ovat vahingoittumattomia.Jos laitteessa on vialisia osia,ota yhteys jalleenmyyjaan ja keskeyta asennus.

Huom: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

TURVALLISUUSTIETOA

Huomio!

! Älä yhdistä laitetta sahköverknoon ennenkuin asennus on täysin valmis.
I I rrota laite sahkoverkosta aina ennen puhdistus- tai huoltotoimenpiteita , ottamalla topseli irti seinastai tai katkaismalla virta huoneis-ton päkytkimestä.
! Käytä asennus- ja huoltoössä suojakäsiniteita.
! Tata laitetta ei ole tarkoitettu sellaisten henkiloiden kayttoon (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisu-det ovat heikentyneet eikä sellaisten henkiloiden kayttoon, joita puuttuu laitteen kaytlokokemus ja tieto, jollei henkiloiden turvallisuu-desta vastuullinen henkio anna heille ohjausta tai ohjeita laitteen kaytosta.
! Åla anna lasten leikkja laitteella.
! Alä koskaan käytä laitetta, jos sen ritoläe ei ole asennetu oikealla tavalla!
! Tuuletinta ei saa KOSKAAN kayttä tukipintana, jolle niin ole erikseen mainittu.
! Jos liesituuletinta kaytetäan samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, etei synny alipainen ta, joka voi sammutta kaasuliekin. Poistoilmaa ei saa johtaa kaasulla tai muilla polittoaineille toimivien laitteiden savunpoistohormiin.
! Tuulettinen alla liekittäminen on ehdottomasti kelletty.
! Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.
! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.
Paistettaessa on valvottava paistoastiaa jatkuasti. Ylikuumentunut olj saattaa olla palovaarallinen.
Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisija turvatoimenpiteita koskevia märäyksiä.
! Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄAN KERRAN KUUKADESSA, noudata kuitenkin tämän käytöohjeen nuvoja).
! Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran.
! Alä käytä tuuletinta,Jos lamppuja ei ole asennettu oikein. Siita voi aiheutua sahköiskun vaara.
Valmistaja ei vastaa kaytiohjeen noudattamatta jattamisetia aiheutuneista haitoista, vahingoista tai tulipaloista.
Täma laite on valmistetu EU-direktivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Havittamalla laitteen asianmukaisesti käytäja voi ehkäistä mahdolliset ympräristolle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista loytyvə merkki ilmoittaa, etta tuotetta ei saa kasettala talousjatteenä ja etta se on toimitettava sahkö- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaaannosten mukaisesti. Jos tarvitset lisatietoja laitteen kasittelysta, palautukstena ja kierratyksesta, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai likkeseen jostuote on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Suositukset oikeaa kayttöa varten ymparistovaikutusten vahentamiseksi: Kytke liesikupu palle miniminopeudelle, kun aloitat kypsentamisen, ja pidä sitä pällä mutama minuuttki kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryä, ja kaytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktivihiisuodatin/-suodattimet, kun halat sailyttä hyvän hajjenpointohokkuuden. Puhdistara rasvasuodatin/-suodattimet, kun halat sailyttä hyvän rasvansuodatushokkuuden. Káytä tassoppaassa annetun kanavointijärestelmän maksilipimittaa tehokkuuden parantamiseksi ja melun vahentamiseksi.

HUOMIO! Kiinnitsruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.

Tuuletin on tarkoitettu kaytettavaki joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrattäen.

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnityn poistoputken kautta.

Poistoputken on oltava halkaisjialtaan samankokoinen kuin liitosrengas.

Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Vaakasuorassa osassa putken on taivuttava hieman ylospain (noin 10^ ), siten etta ilma kulkeutuu helpommin ulos.

Liä liesituuletin poistupkinn sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitälaipassa).

Halkaisjaltaan pienempien poistoputkien ja seinän poistoaukkojen käytö aiheuttaa imutehon pientymistä ja meluisuuden huomattavan lisäyksen.

Kiettädytaaen siten kaikesta vastuusta kyseisessa tapauksessa.

! Käytä mahdollisimman lyhytta putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90^
! Alā tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileaää putkea.
! Putkimateriaalin on oltava normien mukaista.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tass toimintamallissa, sihen on asennettava aktiiivhili lissuodatinjärestelma.

ASENNUS

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan välinen minimietäisyys on oltava vähintään 55cm sähköliesien osalta ja 65cm kaasu- ja sekaliiesien osalta.

Jos kausulieden käytöhjeissa vaadaan suurempi etäisys, on se otettava huomioon.

Sahkoliitanta

Verkon jännitteen on olava sama kuin tuulettinen sisäpuolella olevassa typpikilvessa ilmoitetu jannite. Jos laitteessa on pistoke, liitta tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen pääsee kasksi myos asennukken jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen pääsee kasksi myos asennuksen jäldeen, käytä normien mukaista kaksinapaisa katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoriya on lll, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahkojohto; jos johto rikkoutuu, pyddu uusi johto tekniseltu tuelta.

Asennus

Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä.

Ennen asennuksen aloittamista:

• Tarkista etta hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktivihiisuduatn/aktivihiisuduattimet jos ne kuulvat varustukseen (katso myos niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan kayttaa suodatinversiona.
  Tarkista, etta tuulettimen sisallai e ole (kuljetuksesta johtuen) pakkausmaterialiaia (esimerkiki ruuveja, takuupapereita tms sisaltavikirjekuoria). Jos sellaisia on, ota ne pois ja sailytane.
• Jos mahdollista, irrota ja siirra tuulettimen alla ja sen asennusalueen ymparillä olevat huonekalut, jotta paaset helppomin kasksi kattoon/seinaan, johon tuuletin asennetaan. Muussa tapaukssaa suojaa huonekalut ja muut asennusalueella olevat kohte mahdolisimman hyvin. Valitse tasainen alusta ja peita se suojalevllä, Jonka palle voit laittaa tuulettimen ja sen varusteet.
  Tarkista lisaki, etta tuulettinen asennusalueen lahell (siten etta sihen pasee kasicmi myos kun tuuletin on asennettu) on pistorasia ja etta tuuletin voidaan yhdistaa ulkoiseen savunpoistolaiteeseen (ainoastaan lmukupuversiossa).
• Tee kaikki tarpeelliset muuraustyot (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnystulpat. On kuitenkin välttamätontä kutsua asiantuntija tarkistamaan materiaaalien sopivuus seinä- ja kattomalliin. Seinan/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

TOIMINTA

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynistaa tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

Koskimen toimintojen valitsemiseksi paina symbolia. Toiminto aktivoitu, kun symboli vapautetaan.

T1. Stand by (ohjaustaulu sammutetu - kaikki toiminnot pois käytösta) /

ON (ohjaustaulun valo palaa)

Huomio: Kun liesituuletin on ollut noin minuutin ajan pois kaytostä (imu ja valot), se palauttu automaattisesti stand/by asentoon.

T2. Valojen ON/OFF

• kun valot palavat, hipaise led nauhaa SL1 sormilla oikealle tai vasemmalle riippuen siitä haluatko nostaa tai laskea valon voimakkuutta.

Huomio: valo syttyu tuulettimen sammutusta edeltaneelle voimakkuudelle.

T3. ON/ OFF Automaattinen toiminto "AdaptTech".

Liesituuletin käynistyy automaattisesti imunopeudelle (teholle) 2, josta nopeus nouseeJos liesituulettimen anturi ilmoittaa ympariston olosuhteiden muutoksesta.

Jos olosuhteet eivat muutu, liesituuletin sammu 10 minuutin kuluessa (jos liesituuletin toimii jo imunopeudella (teholla) 1.

Huomio: Tee ensin " Automaattisen toiminnon parametrien saat" toiminnon oikean kayton varmistamiseksi (katso aiheeseen liittyk kappa).

Huomio: Jos käytä tekee muita nopeudensaatöimia automaattisen toiminnon aikana, automaattinen tuletus sammu.

T4. Moottorin ON/OFF

• moottorin ollessa kaynnissä hipaise led nauhaa SL2 sormilla oikealle tai vasemmalle riippuen siitä haluatko nostaa tai laskea imunopeutta (tehoa).

Huomio: moottori käynistyy tuulettimen sammutusta edeltäneelle imunopeudelle (teholle).

T5. ON/OFF intensivinen " POWER BOOST" (ajastetu) imunopeus (teho)

Huomio: Toimittuaan 5 minuuttia liesituuletin palaa aiempaan tilaan.

T6. ON/OFF intensivinen " POWER BOOST x 2" (ajastetu) imunopeus (teho)

Huomio: Toimittuaan 5 minuuttia liesituuletin palaa aiempaan tilaan.

T7. ON/OFF „ReFresh" toiminto.

Imunopeus (teho) 1 kännistyy 50 minuutin valein 10 minuutin ajaksi.

T8. ON/OFF imunopeuden (tehon) ajastus.

Huomio: tamä toiminto on mahdollinen nopeuksille, jotka valitaan nappaimellä T4.

Paina kerran tai useamman kerran perakkain ja valitse haluttu ajastusaika (10-20-30 minuuttia)

T9. Suodattimien kyllästyksen merkkivalo ja resetointi

Merkkivaloon syttyu automaattisesti kiinteä valo, kun rasvasudatin on huollettava.

Merkkivalo alkaa vilkua automaattisesti, kun hiilisuodatin on houllettava.

Kun hulto on tehty, tuuletin sammuttuna ja nappaimen valo palaa, paina nappainta yi 3 sekuntia suodattimien merkkivalon resetoi-miseksi. Toista toiminto tarvittaessa (esimerikaksi jos molemmat suodattimet on huollettava)

Hiilisuodattimen merkkivalon aktivointi

Hiilisuodattimen merkkivalo on yleensa bois pälta. Se aktivoidaan seuraavalla tavalla:

Nayton valon palaessa (ON) ja imun ollessa pois paalta (OFF) paina yhtaaikaisesti nappaimia T8 ja T9 yli 3 sekuntia, nappaimeen T9 sytty kiintea valo 5 sekunnin ajaksi merikiki toiminnon aktivoinista.

Toiminto sammutetaan toistamalla toiminto, nappain T9 vilkkuu noin 5 sekuntia merkiki soiminnon paattymisestä.

Painikkeet T8 ja T9 eivat nay tassa vaiheessa (joissakin malleissa). Ne nakyvat vain kayttooppasa kuvatulla tavalla.

Painikkeen T8 etaisyys T7: stä on 15 mm ja painikkeen T9 etaisyys T8: stä on 40 mm.

Automaattisen toiminnon parametrien saatö

Tee "Liesituulettimen kalibrointi" automaattisen toiminnon oikean kayton varmistamiseksi.

Liesituulettinen kalibrointi

Kun nayton valo palaa (ON) ja imu on sammutetu (OFF), paina nappainta T3 3 sekuntia.

Imunopeus (teho) 2 alkaa toimia ja nappain T3 vilkuu meriksi siita, etta liesituulettimen noin 15 minuuttia kestäva kalibrointi on alkanut.

Huomio: kalibrointi keskeytetään painamalla nappäntä T3 5 sekuntia: kalibrointi jäa vajaaksi je se on toistettava.

Koskimen toimintojen valitsemiseksi paina symbolia. Toiminto aktivoituu, kun symboli vapautetaan.

T1. Stand by (ohjaustaulu sammutettu - kaikki toiminnot pois käytösta) /

ON (ohjaustaulun valo palaa)

Huomio: Kun liesituuletin on ollut noin minuutin ajan pois kaytostä (imu ja valot), se palauttu automaattisesti stand/by asento.

T2. Valojen ON/OFF

Vain joissakin malleissa (katso yllə oleva kuva):

paina useamman kerran ja valitse haluttu valon voimakkuus:

L1: heikko valo
L2:keskitason valo
L3: voimakas valo
paina viel kerran valojen sammuttamiseksi.

T3. ON/ OFF Automaattinen toiminto "AdaptTech".

Liesituuletin kännistyy automaattisesti imunopeudelle (teholle) 1, josta nopeus nouseeJos liesituulettimen anturi ilmoittaa ympariston olosuhteiden muutoksesta.
Jos olosuhteet eivat muutu, liesituuletin sammu 10 minuutin kuluessa (jos liesituuletin toimii jo imunopeudella (teholla) 1.
Huomio: Tee ensin "Automaattisen toiminnon parametrien saat" toiminnon oikean kayton varmistamiseksi (katso aiheseen liittyvä kappale).
Huomio: Jos kaytajä tekee muita nopeudensaatöimia automaattisen toiminnon aikana, automaattinen tuletus sammuu.

T4. Imunopeuden (tehon) manuaalinen saatö:

L4: imunopeus (teho) 1
L5: imunopeus (teho) 2
L6: imunopeus (teho) 3

paina viëkerran ja tuuletin sammu (OFF).

Huomio: manuaalinen valinta poistaa kaikkmuut imutoiminnon saadot.

T5. ON/OFF intensivinen " POWER BOOST" (ajastetu) imunopeus (teho)

Huomio: Toimituaan 5 minuuttia liesituuletin palaa aiempaan tilaan.

T6*. (Vain joissakin malleissa) ON/OFF intensivinen “ POWER BOOST x 2” (ajastetu) imunopeus (teho)

Huomio: Toimituaan 5 minuuttia liesituuletin palaa aiempaan tilaan.

T7. ON/OFF „ReFresh" toiminto.

Imunopeus (teho) 1 käynistyy 50 minuutin valein 10 minuutin ajaksi.

T8. ON/OFF immunopeuden (tehon) ajustus (noin 30 minuuttia)

Huomio: tāmā toiminto on mahdollinen nopeuksille, jotka valitaan nappäimellä T4.

T9. Suodattimien kyllästyksen merkkivalo ja resetointi

Merkkivaloon syttyu automaattisesti kiinteä valo, kun rasvasudatin on huollettava.

Merkkivalo alkaa vilkua automaattisesti, kun hiilisuodatin on huollettava.

Kun hulto on tehty, tuuletin sammuttuna ja nappaimen valo palaa, paina nappainta yli 3 sekuntia suodattimien merkkivalon resetoi-miseksi. Toista toiminto tarvittaessa (esimerikiki jos molemmat suodattimet on huollettava)

Hiilisuodattimen merkkivalon aktivointi

Hilisuodattimen merkkivalo on yleensa pois pälä. Se aktivoidaan seuraavalla ravalla:

Nayton valon palaessa (ON) ja imun ollessa pois paalta (OFF) paina yhtaaikaisesti nappaimia T8 ja T9 yi 3 sekuntia,

nappäimeen T9 sytty kiinteä valo 5 sekunnin ajaksi merkiki soiminnon aktivoinnista.

Toiminto sommutetaan toistamalla toiminto, nappain T9 vilkkuu noin 5 sekuntia merkiki soiminnon paattymisestä.

Painikkeet T8 ja T9 eivat nay tassai vaiheessa (joissakin malleissa). Ne nakyvat vain kayttooppaas

sa kuvatulla tavalla.

Painikkeen T8 etaisyys T7: stä on 16 mm ja painikkeen T9 etaisyys T8: stä on 26 mm.

Automaattisen toiminnon parametrien saatö

Tee "Liesituulettimen kalibrointi" automaattisen toiminnon oikean kayton varmistamiseksi.

Liesituulettimen kalibrointi

Kun nayton valo palaa (ON) ja imu on sammutetu (OFF), paina nappainta T3 3 sekuntia.

Imunopeus (teho) 2 alkaa toimia ja nappain T3 vilkkuu meriksi siit, etta liesituulettimen noin 15 minuuttia kestävalibrointi on alkanut.

Huomio: kalibrointi keskeytetään painamalla nappaintä T3 5 sekuntia: kalibrointi jaa vajaksi ja se on toistettava.

Liesituulettimen toiminnon valintaan riittaa painikkeen hipaisu

T1. Stand by/ON näytö
T2. ON/OFF imunopeus (teho) 1
T3. ON/OFF imunopeus (teho) 2
T4. ON/OFF imunopeus (teho) 3
T5. ON/OFF valot

HUOLTO

Huomio! Irroita laite aina virtalähteesti ennen puhdistus- tai huoltotoimenpiteita, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sahköverkosta.

Puhdistus

Tuuletin on puhdistettava usein seksa sisä- etttä ulkopuolelta (vahintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäissessā pesuaineessa kostutetua kangasta.

Välta hankaavia pesuaineita. ALÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien märäysten noudattamattajattaminen voi aiheuttaa tulipalovaaran. On siis susositeltavaa noudattaa märäyksiä.

Valmistaja ei vastaa mahdollisista vaarista huoltotoimenpiteista tai yllaminittugen normien noudattamattajattamisesa aiheutuvista mootorivioista tai tulipaloista.

Rasvasuodatin

Se pidattaa ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lamptilalla ja lyhyellpeusuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustehoon millaän tavalla.

Rasvasuodatin irrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Imee ruoanlaitosta aiheutuvat epamiellyttav hajut.

Hilisudattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiöytypista ja rasvasuodattimen puhdustiheydestä. Joka tapeukssaa suodatin on vailhettava vahintaan neljan kuukauden valein.

Sita El voi pesta eikä käytta udestaan.

Pyörea hillisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen paal, kierra sen jalkeen myotapäivän.

Suodattimet irrotetaan kiertamalla vastapäiväan.

Lamppujen vaihto

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket niihin.

Vaihda voittunut lamppu uuteen lamppuun typpikilvessaa tait liesituulettimessa lampun lahella nkyvien ohjeiden mukaisesti.

Tuulettimessa on LED teknoologiaan perustuva valaistusjärestelma.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kerta a parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihettava.
