Aida 80 LED N - Liesituuletin EICO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	EICO
Malli	Aida 80 LED N
Leveys	80 cm
Ohjaustyyppi	Soft touch ja kaukosäädin (valinnainen)
Nopeuksien lukumäärä	4 (joista 1 tehonopeus)
Valaistus	LED-spotti (vaihto teknikon toimesta)
Toimintatapa	Imu- tai suodatin (kierrätys)
Turvaetäisyyden vähimmäismitta	65 cm
Materiaali	Ruostumaton teräs, maalattu tai kuparipintainen version mukaan
Metallisuodattimet	Pestävä 2-3 kuukauden välein kuumalla vedellä ja hellävaraisellä nestemäisellä pesuaineella
Hiilisuodattimet (polyesteri)	Vaihda 4 kuukauden välein (ei pestävä)
Hiilisuodattimet (LONG LFE)	Pestävä 2 kuukauden välein astianpesukoneessa, aktivoi uudelleen uunissa 100 °C:ssa 10 min
Automaattinen sammutus	Kyllä (10 min jälkeen, aktivoi pitämällä pysäytyspainiketta painettuna 3 sekuntia)
Sähkönsyöttö	220-240 V / 50 Hz
Pintojen hoito	Pehmeä liina, haalea vesi ja neutraali pesuaine (ruostumattomalle teräkselle: erikoistuotteet, eivät hankaavia)
Turvallisuus	Yli 8-vuotiaiden lasten käyttö valvonnassa, irrota verkosta ennen puhdistusta, älä liekitä liesituulettimen alla
Paino	Noin 15 kg (arvio)

Usein kysytyt kysymykset - Aida 80 LED N EICO

Kuinka asennan Aida 80 LED N -liesituulettimen?

Asennus on tehtävä valtuutetun henkilön toimesta. Noudata vähintään 65 cm:n turvaetäisyyttä liesituulettimen alareunan ja keittotason välillä. Käytä mukana toimitettuja lisävarusteita ja noudata ohjeiden kuvituksia. Varmista, että ruuvit ja ankkurit sopivat seinään.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyyden vähimmäismitta on 65 cm. Pienemmät etäisyydet on hyväksyttävä vain valmistajan toimesta.

Kuinka puhdistaa metallisuodattimet?

Metallisuodattimet on pestävä 2-3 kuukauden välein kuumalla vedellä ja hellävaraisellä nestemäisellä pesuaineella. Irrota ne erityiskahvalla, irrottamalla ensin etuosa alaspäin.

Milloin hiilisuodattimet on vaihdettava?

Polyesterihiilisuodattimet on vaihdettava 4 kuukauden välein (ei pestävä). LONG LFE -suodattimet voidaan pestä 2 kuukauden välein astianpesukoneessa ja aktivoida uudelleen uunissa 100 °C:ssa 10 minuutin ajan.

Voiko liesituuletin toimia kierrätystilassa?

Kyllä, liesituuletin voi toimia suodatintilassa (kierrätys) käyttämällä hiilisuodattimia. Suodatettu ilma palautetaan keittiöön.

Kuinka käyttää kaukosäädintä?

Kaukosäätimellä varustetut liesituulettimet on jo konfiguroitu. Jos oppiminen on tarpeen, pidä liesituulettimen +-painiketta painettuna (sammutettuna), kunnes LED vilkkuu, ja paina sitten kaukosäätimen päälle/pois-painiketta minuutin kuluessa. Kaukosäätimellä voidaan ohjata valaistusta, moottorin nopeutta ja ajastinta (10 min).

Mitä tehdä kondensoitumisen tapauksessa?

Kondensaatio voi johtua lämpötilaerosta tai sopimattomasta poistoilmakanavasta. Sytytä liesituuletin 10 minuuttia ennen ruoanlaittoa ja jätä se päälle ruoanlaiton jälkeen. Puhdista suodattimet säännöllisesti parantaaksesi ilmanvaihtoa.

Kuinka vaihtaa LED-valaistus?

LED-spotin saa vaihtaa vain pätevät teknikot käyttäen alkuperäisiä varaosia. Älä koskaan kiinnitä lamppua, kun se on päällä.

Mihin automaattinen sammutus toimii?

Automaattinen sammutus pysäyttää moottorin 10 minuutin jälkeen. Aktivoidaksesi sen, pidä pysäytyspainiketta painettuna yli 3 sekuntia: LED vilkkuu hitaasti.

Kuinka puhdistaa ruostumaton teräs liesituuletin?

Käytä erikoistuotteita ja -liinoja satiinikiiltoiselle ruostumattomalle teräkselle, jotka eivät ole hankaavia eivätkä sisällä klooria. Noudata satinoinnin suuntaa. Älä käytä voimakkaita puhdistusaineita tai kemiallisia liuottimia.

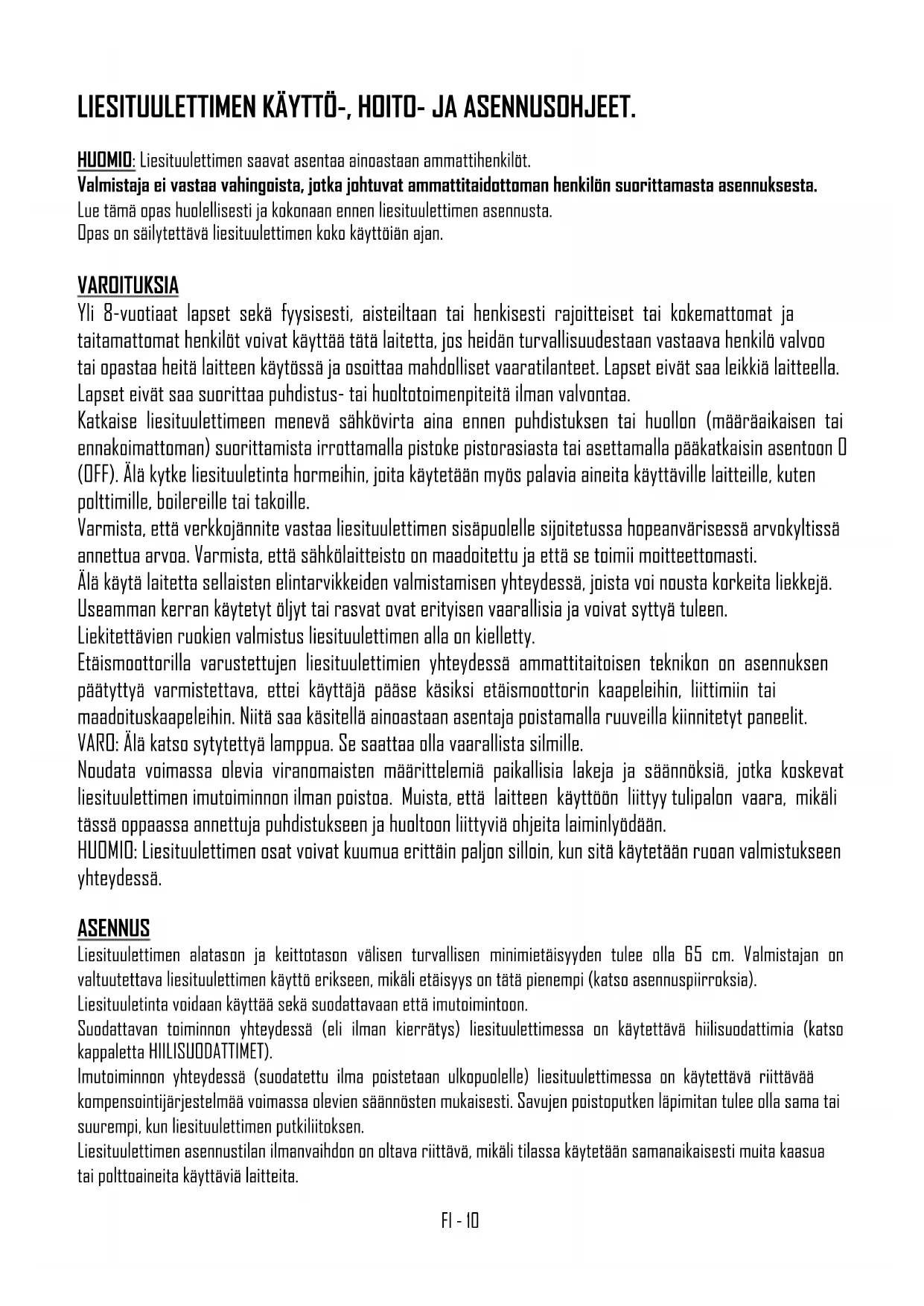

KÄYTTÖOHJE Aida 80 LED N EICO

HUOMIO: Liesituulettimen saavat asentaa aingastaan ammattihenkilot.

Valmistaja ei vastaa vahingoista, jotka johtuvat ammattitaidottoman henkilun suorittamasta asennuksesta.

Lue tāmā opas huolellisesti ja kokonaan ennen liesituulettimen asennusta.

Opas on sailyettava liesituulettimen koko kayttoi'an ajan.

VAROITUKSIA

Yli 8-vuotiaat lapset sekä fyysisesti, aisteiltaan tai henkisesti rajoitteiset tai kokemattomat ja taitamattomat henkilot voivat kayttä tata laitetta, jos heidan turvallisuudestaan vastaava henkilö valvoo tai opastaa heita laitteen kaytossa ja osoittaa mahdolliset vaaratilanteet. Lapset eivat saa leikkä laitteella. Lapset eivat saa suorittaa puhdistus- tai huoltotoimenpiteita ilman valvontaa.

Katkaise liesituuletttimeen menevä sähkövirta aina ennen puhdistuksen tai huollon (maäräikaisen tai ennakoimattoman) suorittamista irrottamalla pistoke pistorasiasta tai asettamalla paakatkaisin asentoon D (DFF). Alä kytke liesituuletinta hormeihin, joita käytetaan myos palavia aineita käytäville laitteille, kuten polttimille, boilereille tai takoille.

Varmista, etta verkkojannite vastaa liesituulettimen sisapuolle sijoitetussa hopeanvarissa arvokyltiss anettua arvoa. Varmista, etta sahkolaitteisto on maadoitettu ja etta se toimii moitteettomasti.

Alä kaytä laitetta sellaisten elintarvikkeiden valmistamisen yhteydessä, joista voi nousta kurkeita liekkeja.

Useamman kerran kaytetyt oljyt tai rasvat ovat erityisen vaarallisia ja voivat syttyä tuleen.

Liekitettävien ruokien valmistus liesituulettimen alla on kielletty.

Etaismoottorilla varustettujen liesituulettimien yhtydessa ammatitaitoisen teknikon on asennuksen paatytya varmistettava, ettei kayttajpaase kasksi etaismoottorin kaapeleihin, liittimiin tai maadoituskaapeleihin. Niita saa kasitetla ainoastaan asentaja poistamalla ruuveilla kiinnitetyt paneelit.

VARO: Älä katso sytytetyä lamppua. Se saattaa olla vaarallista silmille.

Noudata voimassa olevia viranomaisten märittelemia paikallisia lakeja ja saannöksi, jotka koskevat liesituulettimen imutoiminnon ilman poistoa. Muista, etta laitteen käyttoün liitty tulipalon vaara, mikali tassä oppaassa annettuja puhdistukseen ja huoltoon liittyvä ohjeita laiminlyödaan.

HUOMIO: Liesituulettimen osat voivat kuumua erittain paljon silloin, kun sitä kaytetaan ruoan valmistukseen yhteydessä.

ASENNUS

Liesituulettimen alatason ja keittotason valisen turvallisen minimietaisyyden tulee ola 65 cm. Valmistajan on valtuutettava liesituulettimen käytto erikseen, mikäi etaisyys on tata pienempi (katso asennuspiirroksia).

Liesituuletinta voidaan kayttäa sekä suodattavaan etta imutoimintoon.

Suodattavan toiminnon yhteydessä (eli ilman kierratys) liesituulettimessa on kaytettäva hiilisuudattimia (katso kappaletta HILISUODATTIMET).

lmutoiminnon yhteydessä (suodatetu ilma poistetaan ulkopuolelle) liesituulettimessa on kaytettä riittaväa kompensointijärjestelmäa voimassa olevien saannösten mukaisesti. Savujen poistuputken lapimitan tulee olla sama tai suurempi, kun liesituulettimen putkilitoksen.

Liesituulettinen asennustilan ilmanvaihdon on oltava riittavä, mikä tilassa käytetän samanaikaisesti muita kaasua tai polittoaineita käytävi laitteita.

Etaismoottorin kanssa kaytettavat liesituulettimet

Etaismoottorilla kanssa kaytettavat liesituulettimet on varustetu liittimella etaismoottorin kaapelin kytkemistä varten. Tama liit in on sijoitetu liesituulettimen sisalle. Aseta etaismoottorin kaepeli liesituulettimen sisalle liesituulettimessa tarkoitusta varten olevan aukon lavitse (tavallisesti savun poistoreiän lahell) ja kytke kaksi liitinta toisiinsa. Suorita tamä toimenpide etaismoottorien kayttöoppaassa annettujen piirrosten mukaisesti.

Moottoria vailla olevat liesituulettimet (Tav.*D***) on asennettava ja kytkettäva ainoastaan mukana toimitetuun imuyksikköän, jonka maksimitehoksi valmistaja on maärittänyt 690W.

Etäismoottorilla varustettujen liesituulettimien yhteydessä ammattitaitoisen tekikon on asennuksen paatytya varmistettava, etei kayttajä pääse käsiki etäismoottorin kaapeleihin, liittimiin tai maadoituskaapeleihin. Niita saa kasetellä ainoastaan asentaja poistamalla ruuveilla kiinnitetyt paneelit.

ASENNUSOHJEET

Huomio: Varmista ennen asennuksen aloittamista, etta mukana toimitetut ruuvit ja paisuntatulpat soveltuvat kaytettaviksi seinään, johon liesituuletin aiotaan kiinnittä.

Käytä liesituulettimen asennuksen yhteydessä mukana toimitetuja lisavarusteita ja seuraa liitteena toimitetussa lehtisessä olevissa piirroksissa annettuja ohjeita.

SAHKÖKYKENTÄ

Sahköytkennan saavat suorittaa ainoastaan ammatthenkilut voimassa olevien saannosten ja lakien mukaisesti.

Varmista, etta verkkojannite vastaa liesituulettimen sisapuolelle sijoitetussa hopeanvarissa arvokyltissa

annettua arvoa. Varmista, etta sahkolaitteisto on valmistetu voimassa olevien saannosten mukaisesti ja etta sen maadoitus toimii moitteettomasti.

Ole erityisen huolellinen liesituulettimen virtakaapelin yhteydessä ja varmista, etta se kulkee vain lapivientisuojuksella varustettujen reikien laxitse. Mikali laite kytketaan suoraan verkloon, asenna jarkestelmaan laite joka kytkee verkkovirran tarvittaessa pois paalta ja Jonka kontaktien aukaisuetäisyys mahdollistaa taydellisen verkkovirran katkaisun mahdollisen ylijanniteluokan llyhteydessä asennuksia koskevien saannosten mukaisesti. Pistokkeeseen tai moninapaiseen kytkimeen on päästvä kasksi laitteen asentamisen jälkeenkin. Mikali virtakaapeli on vahingoittunut, se on vaihdettava erityiskaapeliin tai valmistajalta tai sen tekniseltä edustajalta saatavaan yksikköön.

Käytettävän kaapelin on olta vaypilaen H05VV-F, jonka lapimitta on vahintaa n 3 x 0.75mm².

Valmistaja ei vastaa mistaan mahdollisesta vahingosta voimassa olevien tyotapaturmia koskevien saannosten laiminlyontien yhteydessa, sillä ne varmistavat sähkolaitteistan moitteettoman toiminnan.

SÄATIMET

SOFT TOUCH SÄÄDIN

Soft touch saatimilla varusteuissa malleissa on nelja hipaisupainiketta sekä varia muuttava led-valo (vihrea miniminopeudelle, punainen maksiminopeudelle).

Yksi painike valojen sytyttämista ja sammuttamista varten.
Yksi painike 2. nopeuden käynistystä ja moottorin sammuttamista varten.

HUDM: Mikäli pidät tata painiketta painettuna yli kolme sekuntia, laite sammuu automaattisesti 10 minuutin kuluttua ja led-valo vilkkuu hitaasti.

Kaksi painiketta + ja - moottorin nopeuden lisäämista ja vähentämista varten. Moottorin 4. nopeuden valinnan yhteydessä (tehokas) led-valo vilkkuu nopeasti ja 2. nopeus menee automaattiseesti paälle 5 minuutin kuluttua.

KAUKO-OHJAIN:

HUOMIO:

Huput, joissa onvakio kauko-ohjain, onjo konfiguroitu.

Valinnaisissa ja/tai korvaavissa kaukosaatimissā on tarpeen aloittaa oppimisprossesi: Pida liesituulettimella olevaa "+" painiketta 5 sekunnin ajan liesituulettimen olles immenseena. Kauko-ohjaimen tunnistuksesta ilmoitetaan punaisella vilkuvalla halytyksen led-valolla. Mikäli "kauko-ohjain oikea" koodi saapuu ensimmäisen minuukuluessa (lahetetaan painamalla mitä tahansa kauko-ohjaimen nappintä), led-valo palvkkumatta kolmen sekunnin ajan ja sammu tämän jälkeen, jolloin tunnistus on suoritettu oikein.

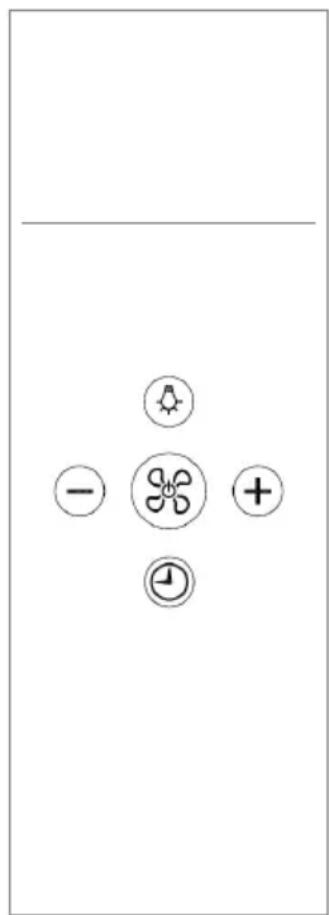

Kauko-ohjaimen nappäimet:

Yksi nappään valojen sytytämistä ja sammuttamista varten.
Yksi nappain 2. nopeuden valintaa ja moottorin sammuttamista varten.
Kaksi painiketta + ja - moottorin nopeuden lisäämista ja vähentämista varten. Moottorin 4. nopeuden valinnan yhteydessä (tehokas) led-valo vilkkuu ja 2. nope menee automaattisesti pääle 5 minuutin kuluttua.
Yksi AJASTIN nappain moottorin sammuttamiseksi 10 min. jälkeen.

KAYTTO JA HUOLTO

Katkaise liesituulettimeen menevä sähkövirta aina ennen puhdistuksen tai huollon suorittamista asettamalla pääkatkaisin asentoon O (OFF).

Lamppujen vaihto

Led-valo: Led-valon saavat vaihtaa vain ammattitaitoiset henkilät. Vaihdon yhteydessä on kaytettäva alkuperäisia varausia.

Metallsuumdattimien puhdistus

Liesituulettimen mukana toimitettavat metallisudattimet on pestava joka 2-3 kuukaen valein kayttotiheydesta riippuen. Kayta pesuun kuumaa vetta ja hankaamatonta pesuainetta. Poista metallisudattimet tarkoitukseen olevaa kahvaa kayttamalla ja irrota suudatin ensin etuosastaan vetamalla sita alaspain Kuivaa suddattimet huolellisesti pesun jalkeen ja asenna ne oikein takaisin paikoilleen.

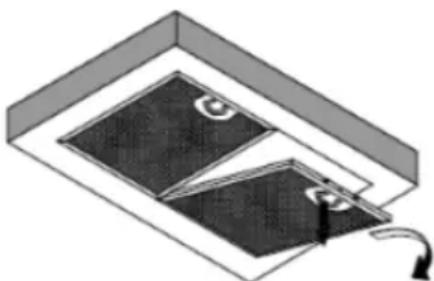

Hiilisuodattimet

Mikali liesituuletinta kaytetaan sisaisella kierratyksell toimivalla suodatinjarjestelmalla, kayta aktivihiilta sisaltavia hiisusuodattmia. Suodattimien sisaltamaktivihiili esta savujen epamiellyttavan tuoksun paasyn keittioun. Suodattimien poistaminen ja vaihto on selvitetty kuvassa

POLYESTERI hiisundattimia ei voida regeneroida tai pestä ja ne on vaihdettava saannolliseti uusiin (joka 4 kuukauden valein, mikäli liesituuletinta kaytetaan kaksi tuntia paivassä). Rasvaa keränneet suodattimet voivat aiheuttaa tulipaloja.

Liesituulettimen mallista riippuen hiilisuodattimet voivat olla joko pyoreita tai suorakulmaisia.

Hiilisuodattimet LONG LIFE on pestä ja regeneroitava saannöllisesti. Tavallissessa käytössa suodatin on puhdistettava kahden kuukauden valein. Suosittelemme suodattimen pesemista astianpesukoneessa maksimilampotilassa tavallisella pesuaineella. Suodatin on pestä erikseen, jottei ruan jaamat paa se sen sisalle ja aiheuta epamiellyttävää Hajua. Aktivihiili on regeneroitava kuivaamalla suodatin uunissa. Valitse ylempi / alempi lammitys korkeintaan 100° C lampotilalla ja kuivaa suodatinta 10 minuutin ajan. Kun suodatin on jahtynyt. aseta setakaisin kupuun. Vaihda suodatin uuteen, mikali se ei kykene ena riittävästi imemaan runan valmistuksssa syntyväähajua.

Liesituulettimen puhdistus

Liesituulettinen pintojen saannollinen puhdistus ehkaisee lian kovettumisen pintaan, jonka poistaminen voi olla vaikeaa. Mikali liesituuletin on maalattu tai pinnoitetti kuparilla, kayta puhdustukseen pehmea pyyhett, haaleaa vetta ja neutraalia pesuainetta.

Nesteiden kaataminen suoraan liesituulettimen paallee tai rakeisten ja/tai hankaavien tuotteiden kayttö on kielletty. Mikäli liesituuletin on valmistetu runostumattomasta teraksesta, kaytä satiinipinnoitetulle runostumattomalle teraksele tarkoitettuja erityisiä tuotteita ja pyyhkeitta (hankaamattomia ja/tai syövyttramattomiä, jotka eivat sisallä klouria) ja pyyhi pintaa pyyhkeellä satiinipinnoitteen suuntaan. Äla kaytä hankaavia tuotteita, kemialisia liuottimia tai tislatusta oljysta saatuja tuotteita, jotka saattaisivat jättä öljysiä jaämä, jotka voivat aiheuttaa hapettumista tai polymeroitumista.

Kosteuden tiivistyminen liesituulettimen pintaan

Induktio tai lasikeraamiset keittotasot lammittavat elintarvikkeet erittain nopeasti, jolloin niiden valmistuksen yhteydessä alkaa syntymaan hóryä jo ennen kuin liesituulettimen lasi- tai teraspinta on lammennyt. Tämän vuoksi liesituulettinen pintaan keraantynyt konteus, joka alkaa valumaan pisaroina pintaa pitkin. Toinen konteuden mundostumisen syy voi olla, etei savun poistoputken mitoitus vastaa suosittelemiamme mittoja (katso kappaletta ASENNUS). Jäahtymisen aikana liesituulettinen sisalle jävā hóry tiivistyy, joka aiheuttaa pisaroiden muodostumisen. Suosittelemme, etta kytket liesituulettinen paallee kymmenen minuuttia ennen ruoan valmistuksen aloittamista ja että jätat liesituulettinen paallee ruoan valmistuksen jälkeen, kunnes kaikki hormiin keraantynyt savu on poistunut. Tämän lisaksi on erittäin tärkeää, etta puhdistat suodattimet saannöllisin valiajoin tai vaihdat ne tarvittaessa uusiin (katso METALLISUDDATTIMEN PUHDISTUS).

Valmistaja ei vastaa mistaan steettisista vahingoista, jotka johtuvat edell annettujen ohjeiden laiminlyumisesta.
