KÄYTTÖOHJE 3EB967AU BALAY

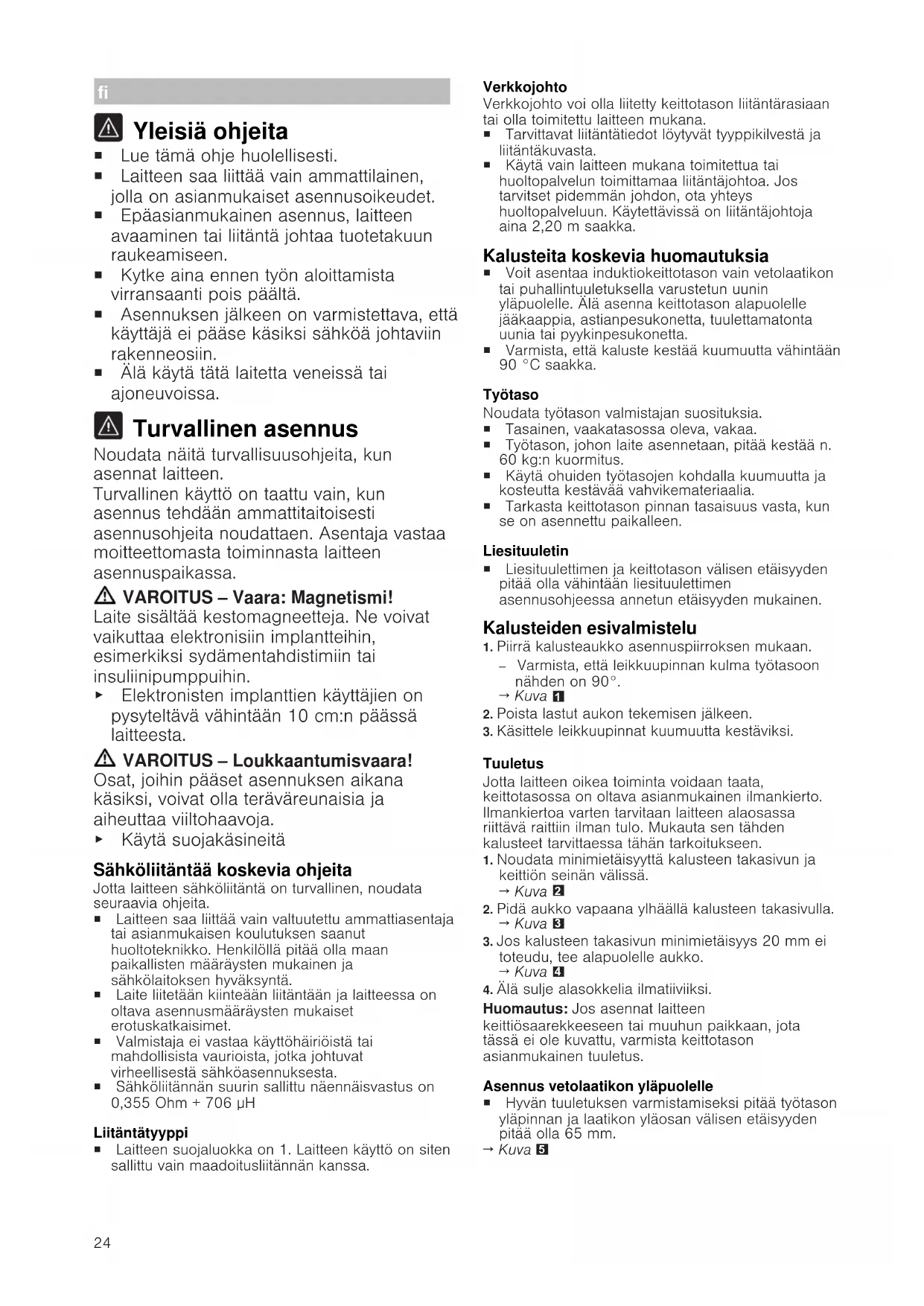

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Epäasianmukainen asennus, laitteen avaaminen tai liitäntä johtaa tuotetakuun raukeamiseen.
Kytke aina ennen työn aloittamista virransaanti bois pälta.
■ Asennuksen jälkeen on varmistettava, että käytäja ei pääse käsiksi sahkoä johtaviin rakenneosiin.
- Alä käytä tata laitetta veneissä tai ajoneuvoissa.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implanttien käytäjien on pysyteltävää vähintään 10 cm:n paüssa laitteesta.

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitäntä on turvallinen, noudata seuraavia ohjeita.

Laitteen saa liittaa vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilolla pitaa olla maan paikallisten märäysten mukainen ja sahkolaitoksen hyväksyntä.
Laite liitetaan kiinteaaan liiantantaan ja laitteessa on oltava asennusmaaraysten mukaiset erotuskatkaisimet.
Valmistaja ei vastaa kayttohairioista tai mahdollisista vauroiosta, jotka johtuvat virheellisetsta sahkoaasennuksesta.
Sahkoliitannan suurin salittu naennaisvastus on 0,355 Ohm + 706 H

Liitantatyppi

Laitteen suojaluokka on 1. Laitteen kaytö on siten salittu vain maadoitusliitannan kanssa.

Verkkjoho

Verkkjoho'to voi olla liitety keittotason liitantarasiaan tai olla toimitetu laitteen mukana.

• Tarvittavat liitantätiedot loytyvat typpikilvesta ja liitäntakuvasta.
  Käytä vain laitteen mukana toimitettua tai huoltopalvelun toimittamaa liitäntäjohtoa. Jos tarvitset pidemman johdon, ota yhteys huoltopalveluun. Käytettävissä on liitäntäjohtajaina 2,20 m saakka.

Kalusteita koskevia huomautuksia

Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin ylapuollelle. Ala asenna keittotason alapuollele jäkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.
- Varmista, etta kaluste kestaa kuumuutta vahintaan 90^ saakka.

Tyotaso

Noudata tyotason valmistajan suosituksia.

Tasainen, vaakatasossa oleva, vakaa.
Tyotason, johon laite asennetaan, pitaa kestaan. 60 kg:n kuormitus.
Käytä ohuiden työtasojen kohdalla kuumuutta ja kosteuttakestävää vahvikemateriaialia.
Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

• Liesituulettimen ja keittotason valisen etäisyden pitäa olla vahintäan liesituulettimen asennusohjeessa annetun etäisyden mukainen.

Kalusteiden esivalmistelu

1. Piirra kalusteaukko asennuspiirroksen mukaan. - Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ Kuva 1
2. Poista lastut aukon tekemisen jälkeen.
3. Käsittele leikkuupinnat kuumuuttakestäviksi.

Tuuletus

Jotta laitteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankiero. Ilmankieroa varten tarvitaan laitteen alaosassa riittavraitlin ilman tulo. Mukauta sen tahden kalusteet tarvittaessa tahan tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittion seinan valissä. → Kuva 2
2. Pida aukko vapaana ylhaallakalusteen takasivulla. Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20 mm ei toteudu, tee alapuolle aukko. Kuva
4. Alä sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tassä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylapinnan ja laatikon ylausan valisen etaisyyden pitaa olla 65~mm
→Kuva 5

Asennus uunin ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylaosan ja uunin etulevyn pinnan valisen etaisyyden olla 30~mm ja uunin ja keittotason vahimmäisetaisyyden 5 mm.
- Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin valista etaisyytta on suurrennettava.
→Kuva 6

Verkkojohdon asentaminen liitantarasiaan

Vaatimus: Laitteet, joissa ei ole ennakkoasennettua verkko-osaa.

1. Kännä keittotaso ylosalaisin ja aseta se pakkauksen pohjan paalle, liinalle tai muulle pinnalle, jotta välttat naarmuuntumisen.

$$ \rightarrow K u v a 7 $$

1. Nosta liitantarasian kanta ruuvimeisselin avulla.

$$ \rightarrow K u v a 8 $$

1. Irrota kiinnitysruuvi ja nosta kirstintä ruuvimeisselin avulla.

$$ \rightarrow K u v a \mathbf {9} $$

1. Liitä liitäntärasiaan vain kuvan osoittamalla ravalla:

→Kuva 10
- BN: ruskea
- BU: sininen
- GN/YE: keltainen ja vihrea
- BK: musta
- GY: harmaa

Huomautus: Kun teet liitannan liitantakaavion 2L / 2N mukaan, muuta silloitusten jarestysta kaaviota vastaavasti.

1. Kirista liitantarasiassa olevat ruuvit kaapelilitannan jälkeen asianmukaisesti.

2. Kiinnitä verkkojohto kiristimellä ja kiristä kiinnitsruuvi.

$$ \rightarrow K u v a \quad 1 1 $$

1. Sijota johdot liitantarasian keskelle. Sulje liitantarasian kansi.
2. Jos verkkjoho to ja laatikko ovat paallekkain, kiinnita johto mukana toimitetulla johtositeellkeittotason alapuolelle.

$$ \rightarrow K u v a \quad 1 2 $$

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. Kuva 13
2. Aseta keittolaso aukkoon.

$$ \rightarrow K u v a \quad 1 4 $$

1. Jos työtaso on kaakeloitu, tiivista kaakelisaumat silikonilla.

Huomautus: Äla taita liitantäjohtoa tai jatà sita puristuksiin alakä vie sitä terävien kulmien ja kuumien osien lahelle.

Laitteen liittäminen

Vaatimus: Ota typpikilvessä olevat liitantätiedot huomioon.

1. Liitä vain liitäntäkaevion mukaan:

→Kuva 15 →Kuva 16
- BN: ruskea
- BU: sininen
- GN/YE: keltainen ja vihrea
- BK: musta
- GY: harmaa

Huomautus: Liitantatypista riippuen saatat joutua muuttamaan tehtaalta toimitettuken liittimien paikkoja. Tata varten sinun on mahdollisesti lyhennettava liittimiä ja poistettava eriste, jotta voit kayttä kaksi johtoa yhdistaväa liitinta.

1. Tarkasta käytövalmius:Jos laitteen näytöön ilmestyy 40ai Eositta ole liitetty oikein.Irrota laite sahkoverkosta ja tarkasta virtajohdon liitantä sahkoverkloon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkia olevan uunin ylapuollelle, kayta puista valipohjaa.

Kuva 17

Laitteen irrotus

HUOMIO!

Tyokalut voivat vaurioittaa laitetta.

• Alä nosta laitetta ylhaälta pän pois paikaltaan.

• Irrota laite sahköverkosta.

• Paina keittotaso alhaalta pain bois paikaltaan.
