KÄYTTÖOHJE VSZ7530 SIEMENS

Observera! Går säkringen när du startar dammsugaren, kan det bero på att du har andra elprodukter med hög effekt anslutna samtidigt till samma avsäkring (propp). Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen. Avfallshantering Förpackningen Förpackningen skyddar dammsugaren från skador vid transporten. Förpackningen är gjord av miljövän- liga material och går att återvinna. Släng förpack- ningsmaterial du inte längre behöver i återvinningen. Uttjänt enhet Uttjänta enheter innehåller ofta värdefulla material. Lämna därför in din uttjänta dammsugare till din återförsäljare resp. släng den i återvinningen. Infor- mation om återvinning får du hos din återförsäljare eller kommun. Kassering av filter och dammpåse Filter och dammpåse är tillverkade i miljövänliga ma- terial. Om de inte innehåller några förbjudna ämnen kan de kastas i hushållssoporna. Anmärkningar till energideklarationen Dammsugaren är en universaldammsugare med pri- märslang. Använd det ställbara universalmunstycket, så fuppnår du deklarerad energieffektivitet och klass avseende rengöringsprestanda på mattor. Använd det medföljande munstycket för hårda golv, så uppnår du deklarerad energieffektivitet och klass av- seende rengöringsprestanda på hårda golv med fogar och repor. Beräkningarna är baserade på kommissionens dele- gerade förordning (EU) nr 665/2013 från 3 maj 2013 som kompletterar direktiv 2010/30/EU. Metoderna som saknar utförlig beskrivning i anvisningen är ba- serade på standard EN 60312-1:2017*. *Eftersom motorns livslängdstest sker med tom damm- behållare, så ökar livslängden vid halvfull dammbehål- lare med 10%.14 teen käytön vaarat. Lapset eivät saa leikkiä laitte- ella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman val- vontaa. Muovipussit ja foliot on pi- dettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä. >= Tukehtumisvaara! Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta. >= Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lä- hellä. >= Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistajan tai valmistajan huoltopalvelun edustaja tai muu vastaa- van ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkkolii- täntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pistora- siasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli älä- kä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu auto- maattisesti laitteen sisään. >= Ohjaa verkkoliitäntäjohtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopistoke. Vaaratilanteiden välttämiseksi pölynimurin korjaami- nen ja varaosien vaihto on sallittu ainoastaan valtuu- tetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmön- lähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suo- datin jne.). Pölynimuri ei sovellu rakennustyömaakäyttöön. >= Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökel- vottomiksi ja hävittää määräysten mukaisesti.

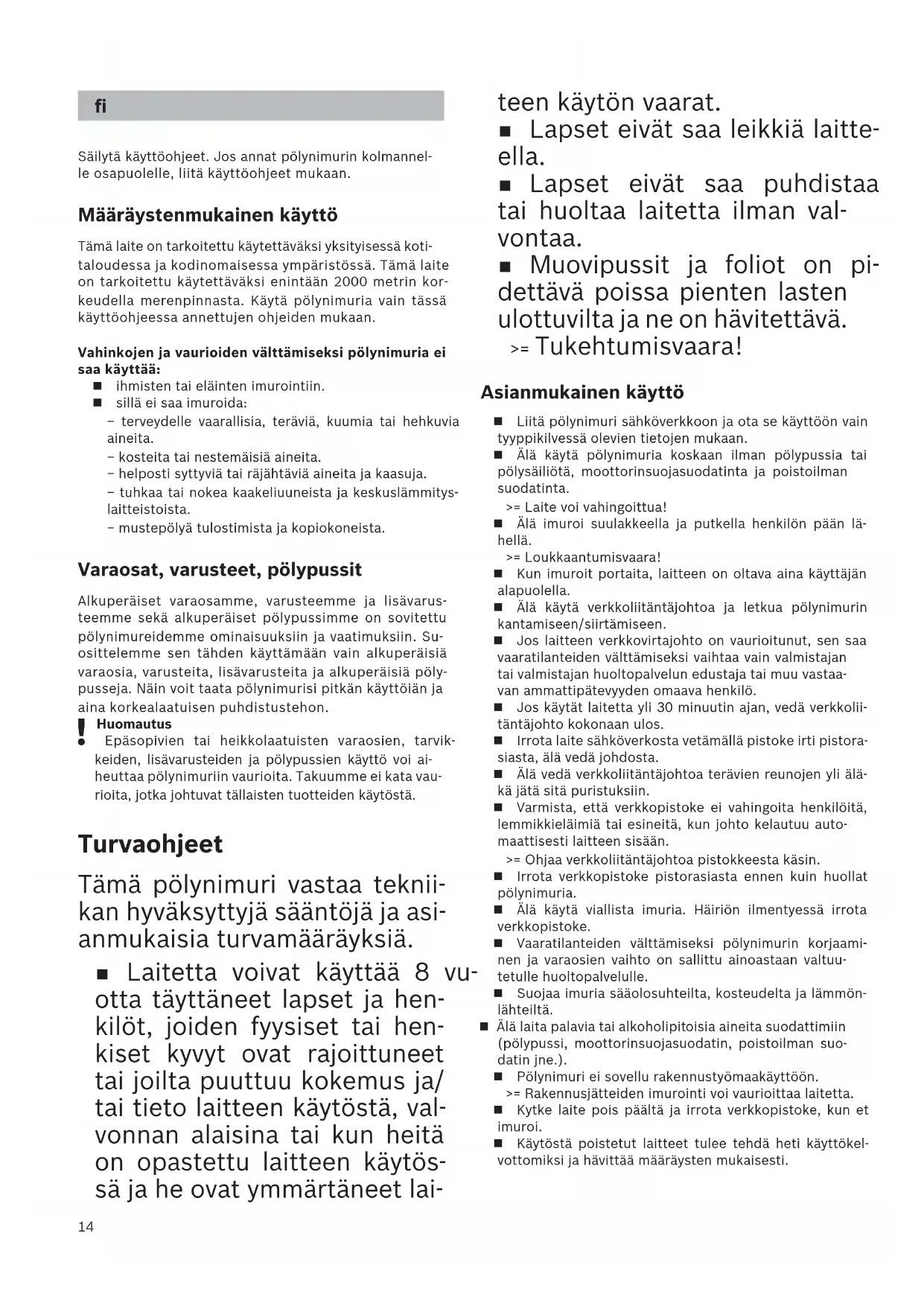

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel- le osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä koti- taloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin kor- keudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan. Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: − terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. − kosteita tai nestemäisiä aineita. − helposti syttyviä tai räjähtäviä aineita ja kaasuja. − tuhkaa tai nokea kaakeliuuneista ja keskuslämmitys- laitteistoista. − mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarus- teemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Su- osittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pöly- pusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon.

Huomautus Epäsopivien tai heikkolaatuisten varaosien, tarvik- keiden, lisävarusteiden ja pölypussien käyttö voi ai- heuttaa pölynimuriin vaurioita. Takuumme ei kata vau- rioita, jotka johtuvat tällaisten tuotteiden käytöstä. Turvaohjeet Tämä pölynimuri vastaa teknii- kan hyväksyttyjä sääntöjä ja asi- anmukaisia turvamääräyksiä. Laitetta voivat käyttää 8 vu- otta täyttäneet lapset ja hen- kilöt, joiden fyysiset tai hen- kiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käytöstä, val- vonnan alaisina tai kun heitä on opastettu laitteen käytös- sä ja he ovat ymmärtäneet lai-15

Huomio Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitse- malla vasta sitten suurempi tehoalue. Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateri- aalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita mate- riaaleja. Vie käytöstä poistettu laitteesi kierrätystä varten alan liikkeeseen tai kierrätyskeskukseen. Lisä- tietoja jätehuoltokysymyksissä saat kauppiaaltasi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talous- jätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana. Energiamerkkiä koskevat huomautuk- set Tämä pölynimuri on yleiskäyttöön tarkoitettu letkulla varustettu pölynimuri. Käytä mattojen imurointiin vaihdettavaa yleiskäyttöön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdistuskykyluokan saavuttamiseksi. Käytä ilmoi- tetun energiatehokkuuden ja puhdistuskykyluokan saavuttamiseksi mukana toimitettua kovien lattioiden suulaketta, kun imuroit kovia lattioita, joissa on saumo- ja ja rakoja. Laskelmat perustuvat delegoituun säädökseen (EU) nro 665/2013, jonka komissio on julkaissut 3. touko- kuuta 2013 direktiivin 2010/30/EU täydennykseksi. Kaikki menettelyt, joita tässä ohjeessa ei ole kuvattu tarkemmin, on suoritettu standardin EN 60312-1:2017* perusteella. *Koska käyttöikätesti tehdään moottorille tyhjällä pöly- säiliöllä, ilmoitettua moottorin käyttöikää on nostet- tava 10 %:lla puoliksi täytetyllä pölysäiliöllä tehtävää tarkastusta varten.

Använd inte skurmedel, fönsterputs eller allrent. Doppa aldrig dammsugaren i vatten. Du kan dammsuga ur dammbehållaren med en andra dammsugare, om de behövs, eller bara torka ur med dammtrasa/-vippa. Med förbehåll för tekniska ändringar. Onnittelumme, olet valinnut laadukkaan Siemens-malli- sarjan VSZ7 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia VSZ7-malleja. Sen tähden on mahdollista, että kaikki kuvatut varus- teet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään parhaan imurointituloksen saavuttamiseksi vain alkuperäisiä Siemens-lisävarustei- ta, jotka on suunniteltu erityisesti tähän pölynimuriin. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannel- le osapuolelle, liitä käyttöohjeet mukaan. Käännä esiin kuvasivut! Laitteen kuvaus 1 Lattia-/mattosuulake* (suulakkeen ulkonäkö voi poiketa kuvasta, vaikka toiminto on sama) 2 Kovien lattioiden suulake* 3 Teleskooppiputki liukumansetilla (ja liittimellä)* 4 Teleskooppiputki liukupainikkeella (ja liittimellä)* 5 Rakosuulake 6 Lisävarustepidike 7 Huonekalusuulake 8 Pölyharja (asennetaan huonekalusuulakkeeseen)* 9 Imuletku 10 Kädensija 11 Pölypussin vaihdon ilmaisin 12 Tehonsäädin ja virtakytkin 13 Poistoilmansuodatin 14 Taukopidike 15 Verkkoliitäntäjohto 16 Takaluukku 17 Kantokahva 18 Pölypussisäiliön kansi 19 Säilytyspidike (laitteen alapuolella) 20 Pölypussi 21 Moottorinsuojasuodatin fi51

• mallista riippuen Varaosat ja lisävarusteet

Vaihtopölypussipakkaus Type Power Protect Dustbag Tilausnumero: 00575069 Sisältö: - 4 pölypussia ja suljinta - 1 mikrosuodatin

HUOMAUTUS Suosittelemme käyttämään yksinomaan alkuperäisiä pölypusseja. Tämä laite on huipputehokas pölynimuri, jonka puh- distustulokset ovat korkealaatuisia pölypusseja käy- tettäessä erinomaiset. Vain korkealaatuisten pöly- pussien, kuten erityisesti Siemens in alkuperäisten pölypussien, käyttö takaa EU:n energiamerkissä an- nettujen tehokkuusluokkaa, pölynimukykyä ja pölyn- pidätyskykyä koskevien arvojen saavuttamisen. Heikkolaatuisempien pölypussien (esimerkiksi pape- ripussien) käyttö voi lisäksi vaikuttaa negatiivisesti laitteen käyttöikään ja tehoon. Sopimattomien ja heikkolaatuisten pölypussien käyttö voi vaurioittaa pölynimuria. Takuumme ei kata tällaisia vaurioita." Lisätietoja löydät osoitteesta www.siemens-home.com/dust-bag. Täältä voit myös tilata alkuperäisiä pölypusseja. B Pesunkestävä mikrosuodatin Suojaa pölynimurin moottoria ja pidentää siten lait- teen käyttöikää. C Kovien lattioiden suulake VZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta,...) D Kovien lattioiden suulake VZ124HD Innovatiivinen kovien lattioiden suulake soft & roll: 2 pyörivää luonnonharjaksista harjatelaa. Karkeaa likaa ei tarvitse poistaa ennalta. Ennen ensimmäistä käyttöä Kuva

Aseta kädensija imuletkuun ja lukitse paikalleen. Käyttöönotto Kuva

a) Lukitse imuletkun istukka kannen imuaukkoon. b) Irrottaessasi imuletkun paina molemmista lukitusno- kista ja vedä letku irti. Kuva

Työnnä kädensijaa teleskooppiputkeen kunnes se lukittuu paikalleen.

Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva

Työnnä teleskooppiputki lukitukseen asti lattiasuul- akkeen istukkaan.

Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva

Vapauta teleskooppiputki vetämällä liukumansettia/- painiketta nuolen suuntaan ja säädä putki haluttuun pituuteen. Kuva

a) Laita varustepidike haluamaasi kohtaan teleskooppi- putkeen. b) Laita pölyharja huonekalusuulakkeeseen ja lukitse paikalleen. c) Aseta pölyharjalla varustettu huonekalusuulake ja rakosuulake ylhäältä tai alhaalta päin varustepidik- keeseen kevyesti painamalla. Kuva

Tartu verkkoliitäntäjohtoon pistokkeesta, vedä ha- luttu määrä johtoa ulos ja liitä pistoke pistorasiaan.

Vedä verkkoliitäntäjohto kokonaan ulos, jos käytät laitetta yli 30 minuutin ajan. >= Ylikuumenemis- ja vaurioitumisvaara. Kuva

Kytkeminen päälle ja pois päältä

Kytke pölynimuri päälle tai pois päältä painamalla kiertosäädintä. Kuva

Imutehon säätö Imuteho voidaan säätää portaattomasti kiertosäädintä kiertämällä. min - Verhojen ja hellävaraista käsittelyä vaativien tekstiilien imurointiin - Pehmustettujen huonekalujen ja tyynyjen imu- rointiin - Hellävaraista käsittelyä vaativien mattojen imu- rointiin ja päivittäiseen kevyeen siivoukseen - Karkeiden lattiapintojen siivoukseen max - Kovien lattioiden ja runsaasti likaantuneiden mattojen ja kokolattiamattojen imurointiin Imurointi

Huomio: Lattiasuulakkeet kuluvat jonkin verran kovien latti- oiden ominaisuuksista riippuen (esimerkiksi karke- apintaiset, talonpoikaistyyliset kaakelit). Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kulu- neet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheutta- mista vaurioista. Kuva

Lattia-/mattosuulakkeen säätö: matot ja kokolattiamatot => kovat lattiat / parketti =>52

• mallista riippuen Kuva 11* Imurointi lisävarusteen avulla Aseta suulake tarpeen mukaan imuputkeen tai käden- sijaan: a) Rakosuulake rakojen ja kulmien jne. imurointiin b) Huonekalusuulake pehmustettujen huonekalujen, verhojen jne. imurointiin c) Pölyharjalla varustettu huonekalusuulake ikkunanke- hysten, kaappien, listojen jne. imurointiin

Laita rakosuulake ja huonekalusuulake käytön jäl- keen takaisin varustepidikkeeseen. d) Kovien lattioiden suulake Kovien lattiapintojen imurointiin (laatat, parketti jne.)

Työnnä teleskooppiputki lukitukseen asti kovien lat- tiasuulakkeen istukkaan.

Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva

Lyhyen imurointitauon aikana voit käyttää laitteen takapuolella olevaa taukopidikettä.

Kytke imuri pois päältä ja työnnä lattiasuulakkeen koukku imurin takaosassa olevaan syvennykseen. Kuva

Esteiden, esim. portaiden, yhteydessä laitetta voidaan kuljettaa kädensijasta. Käytön jälkeen Kuva

Vedä kevyesti verkkoliitäntäjohdosta ja vapauta joh- to (johto kelautuu automaattisesti). Kuva

Laiteen säilyttämiseen / kuljetukseen voit käyttää laitteen alapuolella olevaa säilytyspidikettä.

Aseta laite pystyasentoon. Työnnä lattiasuulak- keessa oleva pidike laitteen alapuolella olevaan ura- an. Suodattimen vaihto

Huomio: Kytke laite ennen suodattimen vaihtoa aina pois päältä! Pölypussin vaihto Kuva

Jos pölypussin vaihdon ilmaisin palaa jatkuvasti, kun lattiasuulake on irti lattiasta ja imuteho on säädetty suurimmalle teholle, pölypussi on vaihdettava, vaik- ka se ei vielä olisi aivan täynnä. Tässä tapauksessa pölyn laji tekee vaihdon tarpeelliseksi. Suulake, imuputki ja imuletku eivät saa olla tukossa, vaikka se ei aiheuttaisi pölypussin vaihdon ilmaisi- men laukeamista. Kuva

Avaa kansi painamalla lukitsimesta nuolen suuntaan. Kuva

a) Sulje pölypussi vetämällä suljinkielekkeestä ja ota se pois paikaltaan. b) Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka, kunnes se lukittuu kuuluvasti. Jätä suodatin- pussi taitetuksi siten kuin se on pakkauksessaan. Älä taita tai taivuta suodatinpussia ja varmista kantta sulkiessasi, että suodatinpussi ei jää puristuksiin.

Huomio: Kansi sulkeutuu vain, kun pölypussi on paikallaan. Moottorinsuojasuodatin

Huomio: Pölynimuria ei saa käyttää ilman moot- torinsuojasuodatinta. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin kopistamalla tai pesemällä! Kuva 19*

Avaa pölypussisäiliön kansi. Kuva

Vapauta moottorinsuojasuodatin lukituksestaan vetämällä sivuilla olevista kielekkeistä ja vedä se nuolen suuntaan pois paikaltaan.

Puhdista moottorinsuojasuodatin kopistamalla.

Jos moottorinsuojasuodatin on hyvin likainen, pese se. Anna suodattimen kuivua vähintään 24 tuntia.

Laita moottorinsuojasuodatin puhdistuksen jäl- keen laitteeseen ja lukitse ylhäältä paikalleen. Sulje pölypussisäiliön kansi. Suodattimen vaahtomuovin puhdistaminen Jos laitteessa on suodattimen kehyksessä vaahtomuo- vi, vaahtomuovi on puhdistettava säännöllisin väliajoin kopistamalla! Kuva 20*

Avaa pölypussisäiliön kansi. Kuva

Vedä suodattimen kehys ja vaahtomuovi nuolen su- untaan pois paikaltaan.

Irrota vaahtomuovi suodattimen kehyksestä ja puh- dista kopistamalla.

Laita suodattimen vaahtomuovi puhdistuksen jäl- keen suodattimen kehykseen, työnnä suodattimen kehys ja vaahtomuovi laitteeseen ja sulje pölypussi- säiliön kansi.

Huomio: Pölynimuria ei saa käyttää ilman moot- torinsuojasuodatinta! Poistoilmansuodatin Poistoilmansuodatin on puhdistettava tai vaihdettava vuosittain.53 Mikrohygienia-poistoilmansuodattimen vaihto Kuva 21*

Vapauta suodattimen pidikkeen lukitus painamalla lukitsinkielekettä nuolen suuntaan.

Poista suodattimen vaahtomuovi* suodatinpidikkee- stä ja puhdista kopistamalla. Vaihda vanhan mikrosuodattimen tilalle uusi suodatin. (Sisältyy alkuperäisten pölypussien pakettiin). Laita suodattimen vaahtomuovi suodatinpidikkee- seen.

Laita suodattimen pidike laitteeseen ja lukitse se. (H)EPA*-poistoilmansuodattimen puhdistus (Ultra (H)EPA* -hygieniasuodatin) (H)EPA*-suodatin on suunniteltu siten, että sitä ei tar- vitse vaihtaa, kun laitetta käytetään ohjeiden mukaan kotitalouskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, (H) EPA*-suodatin on hyvä pestä noin vuoden välein. Suo- dattimen teho säilyy muuttumattomana suodattimen pinnan mahdollisesta värjäytymisestä huolimatta. Kuva 22*

Vapauta (H)EPA*-suodattimen lukitus painamalla lukitsinkielekettä nuolen suuntaan ja ota se pois laitteesta.

Puhdista suodatinyksikkö kopistamalla ja pese se juoksevan veden alla. Yksikkö voidaan vaihtoehtoisesti puhdistaa pesuko- neessa enintään 30°C:n hienopesuohjelmalla ja pie- nimmällä linkousteolla. VIHJE: Laita suodatinyksikkö muun pyykin suojaami- seksi pesupussiin.

Kun (H)EPA*-suodatin on kuivunut täysin kuivaksi (vähintään 24 h), laita se takaisin laitteeseen ja lu- kitse paikalleen.

Sulje takaluukku. Kun olet imuroinut hienoja pölyhiukkasia (kuten esim. kipsi, sementti jne.), puhdista moottorinsuojasuodatin kopistamalla tai vaihda tarvittaessa moottorinsuodatin ja poistoilmansuodatin. Hoito Pölynimuri on kytkettävä pois päältä ja verkkopistoke on irrotettava seinästä aina ennen pölynimurin puhdis- tusta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

Älä käytä hankausaineita, lasin- tai yleispuhdistusai- neita. Älä upota pölynimuria veteen. Pölypussisäiliö voidaan tarvittaessa imuroida toisella pölynimurilla tai puhdistaa yksinkertaisesti kuivalla pölyliinalla / pölyharjalla. Oikeus teknisiin muutoksiin pidätetään.
