KÄYTTÖOHJE BSGL5ZOODE BOSCH

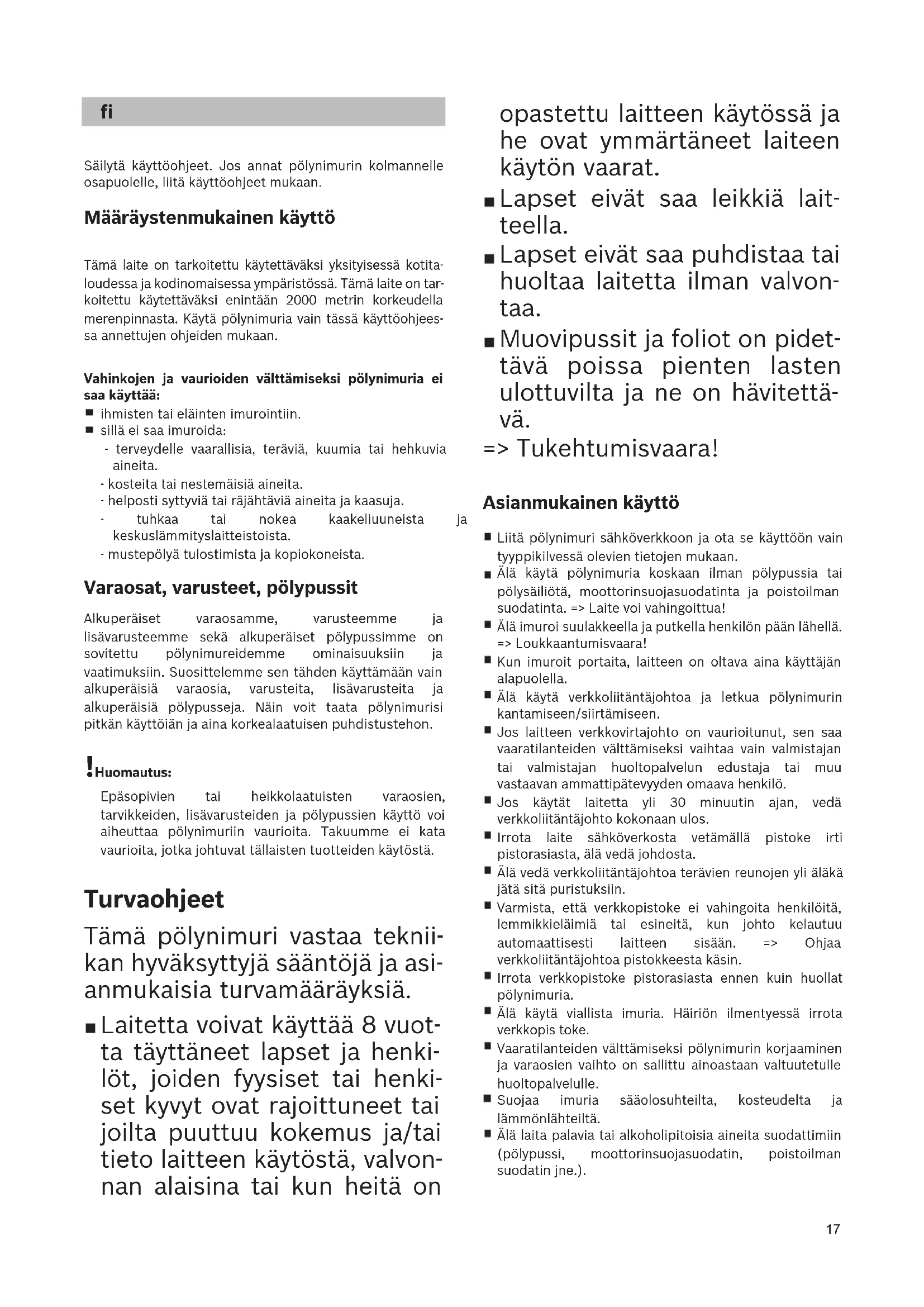

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä kotita- loudessa ja kodinomaisessa ympäristössä. Tämä laite on tar- koitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjees- sa annettujen ohjeiden mukaan. Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin. sillä ei saa imuroida: - terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita. - kosteita tai nestemäisiä aineita. - helposti syttyviä tai räjähtäviä aineita ja kaasuja. - tuhkaa tai nokea kaakeliuuneista ja keskuslämmityslaitteistoista. - mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet, pölypussit Alkuperäiset varaosamme, varusteemme ja lisävarusteemme sekä alkuperäiset pölypussimme on sovitettu pölynimureidemme ominaisuuksiin ja vaatimuksiin. Suosittelemme sen tähden käyttämään vain alkuperäisiä varaosia, varusteita, lisävarusteita ja alkuperäisiä pölypusseja. Näin voit taata pölynimurisi pitkän käyttöiän ja aina korkealaatuisen puhdistustehon. !Huomautus: Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, lisävarusteiden ja pölypussien käyttö voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä. Turvaohjeet Tämä pölynimuri vastaa teknii- kan hyväksyttyjä sääntöjä ja asi- anmukaisia turvamääräyksiä. Laitetta voivat käyttää 8 vuot- ta täyttäneet lapset ja henki- löt, joiden fyysiset tai henki- set kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käytöstä, valvon- nan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä lait- teella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvon- taa. Muovipussit ja foliot on pidet- tävä poissa pienten lasten ulottuvilta ja ne on hävitettä- vä. => Tukehtumisvaara! Asianmukainen käyttö Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta. => Laite voi vahingoittua! Älä imuroi suulakkeella ja putkella henkilön pään lähellä. => Loukkaantumisvaara! Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Älä käytä verkkoliitäntäjohtoa ja letkua pölynimurin kantamiseen/siirtämiseen. Jos laitteen verkkovirtajohto on vaurioitunut, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistajan tai valmistajan huoltopalvelun edustaja tai muu vastaavan ammattipätevyyden omaava henkilö. Jos käytät laitetta yli 30 minuutin ajan, vedä verkkoliitäntäjohto kokonaan ulos. Irrota laite sähköverkosta vetämällä pistoke irti pistorasiasta, älä vedä johdosta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Varmista, että verkkopistoke ei vahingoita henkilöitä, lemmikkieläimiä tai esineitä, kun johto kelautuu automaattisesti laitteen sisään. => Ohjaa verkkoliitäntäjohtoa pistokkeesta käsin. Irrota verkkopistoke pistorasiasta ennen kuin huollat pölynimuria. Älä käytä viallista imuria. Häiriön ilmentyessä irrota verkkopis toke. Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.).18 Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä ja irrota verkkopistoke, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökelvot- tomiksi ja hävittää määräysten mukaisesti.

Huomio Jos sulake p alaa kytkiess äsi laitteen

siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja valitsemalla vasta sitten suurempi teho alue. Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikan a. Se on ympäristöystäväl listä materiaalia ja se voidaan kierrättää. Vie tarpeettomat

akkausmateriaalit asiaankuuluvaan kier rätyspi steeseen. Käytöstä poistett u laite

äytetyt laitteet sisältävät monia arv okkaita materiaaleja. V ie käytöstä po

stettu laitteesi kierrätystä

arten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat kauppi aalt asi tai kunnastasi. Suodattimien ja pölypussien hävittäminen Suodatti met ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisäl lä mit ään

alousjätteeksi soveltumat onta, ne voi hävittää normaal

kotitalousjätteen mukana. Energiamerkkiä koskevat huomautukset Tämä pölynimuri on yleiskäyttöön tarkoitettu letkulla varustettu pölynimuri. Käytä mattojen ja kovien lattioi

en imurointiin vaihdettavaa yleiskäy

töön tarkoitettua suulaketta ilmoitetun energiatehokkuuden ja puhdi stuskykyluokan saavut tam iseksi. Laskelmat perustuvat delegoi

uun säädökseen (EU) nro 665/ 2013, jon ka komissio on julkaissut 3. toukokuuta 2013 direktiivin 2010/30/EU täydennykseksi. Kaikki menettelyt,

oita tässä ohjeessa ei ole kuvattu

Koska käyttöikätesti tehdään moottorille tyhjällä pölysäi liöllä, ilmoitet tua moottorin käy

töikää on nostettava 10 %:lla puoliksi täytetyllä pölysäiliöllä tehtävää tarkastusta varten.

Kiitos, että valitsit Bosch-mallisarjan GL50 pölynimurin. Tässä käyttöohjeessa kuvataan erilaiset GL50-mallit. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-varusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi. Käännä kuvasivut esiin! Laitteen kuvaus 1 Lattia-/mattosuulake irrotusholkilla* 2 Kovien lattioiden suulake irrotusholkilla* 3 Teleskooppiputki liukumansetilla (ja irrotusholkilla)* 4 Kädensija 5 Imuletku* 6 Pölypussin vaihdon ilmaisin* 7 Virtakytkin 8 Taukopidike 9 Verkkoliitäntäjohto 10 Poistoilmaritilä (vastaa toista kuvatuista versioista)* 11 Tekstiilisuulake* 12 Rakosuulake* 13 Varustelokero 14 Pölypussi 15 Moottorinsuojasuodatin, pestävä* 16 Poistoilmansuodatin* 17 Säilytyspidike (laitteen alapuolella) 18 Kantokahva 19 Pölypussisäiliön kansi 20 Turbosuulake “Eläin”* 21 Huonekalusuulake eläinkarvojen poistoon* Varaosat ja lisävarusteet A Vaihtopölypussipakkaus Jotta laite toimii optimaalisella tehollaan, suositte- lemme käyttämään alkuperäisiä pölypusseja, malli PowerProtect (BBZ41FGALL). Sisältö: - 4 pölypussia ja suljinta - 1 mikrosuodatin68

HUOMAUTUS Suosittelemme käyttämään yksinomaan alkuperäisiä pölypusseja. Tämä laite on huipputehokas pölynimuri, jonka puh- distustulokset ovat korkealaatuisia pölypusseja käytettäessä erinomaiset. Vain korkealaatuisten pölypussien, kuten erityisesti Boschin alkuperäisten pölypussien, käyttö takaa EU:n energiamerkissä annettujen tehokkuusluokkaa, pölynimukykyä ja pölynpidätyskykyä koskevien arvo- jen saavuttamisen. Heikkolaatuisempien pölypussien (esimerkiksi pape- ripussien) käyttö voi lisäksi vaikuttaa negatiivisesti laitteen käyttöikään ja tehoon. Sopimattomien ja heikkolaatuisten pölypussien käyt- tö voi vaurioittaa pölynimuria. Takuumme ei kata tällaisia vaurioita. Lisätietoja löydät osoitteesta www.bosch-home.com/dust-bag . Täältä voit myös tilata alkuperäisiä pölypusseja. B Hepa-suodatin BBZ154HF Lisäsuodatin puhtaampaa puhallusilmaa varten. Suositellaan allergikoille. Vaihdettava vuosittain. C Kovien lattioiden suulake BBZ123HD Sileiden lattioiden imurointiin (parketti, laatat, terrakotta, ...) D Bionic-suodatin BBZ11BF Poistaa häiritsevät hajut Kun teho laskee, vaihda suodatin (noin 1 vuoden kuluttua) Tilausnumero: 468637 Ennen ensimmäistä käyttöä Kuva Aseta kädensija imuletkuun ja lukitse paikalleen. Kuva Avaa varustelokero. Laita rakosuulake ja huonekalusuulake laitteen kannessa olevaan varustelokeroon. Sulje varustelokero. Kuva Avaa pölypussisäiliön kansi. Kuva Poista moottorinsuojasuodatin laitteesta. Aseta Bionic-suodatin moottorinsuojasuodattimen päälle. Työnnä suodattimet laiteeseen ja sulje pölypussisäiliön kansi. Käyttöönotto Kuva a)Kiinnitä imuletkun istukka kannen imuaukkoon. b)Irrottaessasi imuletkun paina molemmista lukitusnokista ja vedä letku irti.

Kuva Työnnä kädensijaa teleskooppiputkeen kunnes se lukittuu paikalleen. Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva Työnnä teleskooppiputki lukitukseen asti lattiasuulakkeen istukkaan. Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva Painamalla liukumansettia nuolen suuntaan teleskooppiputki vapautuu ja voit säätää halutun pituuden. Kuva Tartu verkkoliitäntäjohtoon pistokkeesta, vedä haluttu määrä johtoa ulos ja laita pistoke pistorasiaan. Kuva Kytkeminen päälle/pois päältä Kytke pölynimuri päälle tai pois päällä painamalla virtakytkintä. Kuva Imutehon säätö Haluttu imuteho voidaan säätää portaattomasti säätönuppia kiertämällä. Pieni teho => Herkkien materiaalien imurointiin, kankaat, esimerkiksi verhot. Keskiteho => Päivittäiseen siivoukseen. Suuri teho => Karkeiden lattiapintojen siivoukseen, kovat lattiat ja erittäin likaiset pinnat. Imurointi

Huomio: Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit). Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheuttamista vahingoista. Kuva Lattiasuulakkeen säätö: matot ja kokolattiamatot => sileät lattiat => Kuva Ota rakosuulake tai huonekalusuulake laitteen kannessa olevasta varustelokerosta.

mallista riippuen Kuva Imuroiminen lisävarusteella Aseta suulake tarpeen mukaan imuputkeen tai kädensijaan: a)Rakosuulake rakojen ja nurkkien jne. imurointiin b)Huonekalusuulake huonekalujen, verhojen jne. imurointiin c) Kovien lattioiden suulake Kovien lattiapintojen imurointiin (laatat, parketti jne.) Työnnä teleskooppiputki lukitukseen asti kovien lattioiden suulakkeen istukkaan. Liitoksen irrottamiseksi paina irrotusholkista ja vedä teleskooppiputki irti. Kuva Profi-huonekalusuulake Pehmustettujen huonekalujen tehokkaaseen puhdistukseen (liitä tarvittaessa kahvaan tai imuputkeen). Profi-huonekalusuulakkeen puhdistat helposti kahvalla imuroimalla. Kuva Laita rako- tai huonekalusuulake käytön jälkeen takaisin laitteen kannessa olevaan varustelokeroon. Kuva Lyhyen imurointitauon aikana voit käyttää taukopidikettä laitteen takapuolella. Kytke imuri pois päältä ja työnnä lattiasuulakkeen koukku imurin takaosassa olevaan syvennykseen. Kuva Esteiden, esim. portaiden, yhteydessä laitetta voidaan kuljettaa kädensijasta. Työn jälkeen Kuva Irrota verkkopistoke pistorasiasta. Vedä kevyesti verkkoliitäntäjohdosta ja vapauta johto (johto kelautuu automaattisesti sisään). Kuva Laitteen säilyttämiseen/kuljetukseen voit käyttää laitteen alapuolella olevaa säilytyspidikettä. Aseta laite pystyasentoon. Työnnä lattiasuulakkeessa oleva pidike laitteen alapuolella olevaan uraan. Suodattimen vaihto

Huomio: Kytke laite ennen suodattimen vaihtoa aina pois päältä! 14*

13* Pölypussin vaihto Kuva Jos kannessa oleva suodattimen vaihdon ilmaisin on kokonaan täynnä, kun lattiasuulake on irti lattiasta ja imuteho on säädetty suurimmalle teholle, pölypussi on vaihdettava, vaikka se ei vielä olisi aivan täynnä. Tässä tapauksessa pölyn laji tekee vaihdon tarpeelliseksi. Suulake, imuputki ja imuletku eivät saa olla tukossa, koska myös tämä aiheuttaa suodattimen vaihdon ilmaisimen laukeamisen. Kuva Kannen avaaminen Avaa kansi painamalla lukitsimesta nuolen suuntaan. Kuva a)Sulje pölypussi vetämällä suljinkielekkeestä ja ota se pois paikaltaan. b)Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka.

Huomio: Kansi sulkeutuu vain, kun pölypussi on paikallaan. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin kopistamalla tai pesemällä! Kuva Avaa pölypussisäiliön kansi. Kuva Poista moottorinsuojasuodatin laitteesta nuolen suuntaan. Irrota moottorinsuojasuodatin ja Bionic-suodatin toisistaan.* Puhdista moottorinsuojasuodatin kopistamalla. Jos moottorinsuojasuodatin on hyvin likainen, pese se. Anna suodattimen kuivua vähintään 24 tuntia.

Huomio: Bionic-suodatin ei saa päästä kosketuksiin veden kanssa, koska se heikentää suodattimen toimintaa. Aseta Bionic-suodatin tarvittaessa puhdistuksen jälkeen moottorinsuojasuodattimen päälle ja työnnä molemmat suodattimet laitteeseen. Sulje pölypussisäiliön kansi. Bionic-suodattimen vaihto Jos laitteessasi on Bionic-suodatin, se on vaihdettava, kun suodattimen teho heikkenee (noin 1 vuoden kuluttua). Kuva Avaa pölypussisäiliön kansi. Kuva Poista moottorinsuojasuodatin ja Bionic-suodatin laitteesta nuolen suuntaan. Poista käytetty Bionic-suodatin moottorinsuo- jasuodattimesta ja hävitä se. Aseta Bionic-suodatin moottorinsuojasuodattimen päälle. Työnnä suodattimet laiteeseen ja sulje pölypussi- säiliön kansi. Moottorinsuojasuodatin on asetettava takaisin laitteeseen myös siinä tapauksessa, että et halua enää käyttää Bionic-suodatinta

20*70 Poistoilman suodattimen vaihto Mikrosuodattimen vaihto Milloin vaihdan: jokaisen uuden vaihtopölypussipakkauksen yhteydessä. Kuva Avaa pölypussisäiliön kansi. Kuva Vapauta suodattimen pidin painamalla lukitsimesta nuolen suuntaan. Ota mikrosuodatin pois n. Laita uusi mikrosuodatin laitteeseen. Laita suodattimen pidin laitteeseen ja lukitse se. Hepa*-poistoilmansuodattimen puhdistus (Ultra Hepa* -hygieniasuodatin) Hepa*-suodatin on suunniteltu siten, että sitä ei tarvitse vaihtaa, kun laitetta käytetään ohjeiden mukaan kotitalouskäytössä. Jotta pölynimuri toimii optimaalisella tehollaan, Hepa*- suodatin on hyvä pestä noin vuoden välein. Suodattimen teho säilyy muuttumattomana suodattimen pinnan mahdollisesta värjäytymisestä huolimatta. Kuva Avaa takaluukku. Vapauta Hepa*-suodattimen lukitus painamalla lukitsinkielekettä nuolen suuntaan ja ota se pois laitteesta. Puhdista suodatinyksikkö kopistamalla ja pese se juoksevan veden alla. Yksikkö voidaan vaihtoehtoisesti puhdistaa pesukoneessa enintään 30°C:n hienopesuohjelmalla ja pienimmällä linkousteolla. VIHJE: Laita suodatinyksikkö muun pyykin suojaamiseksi pesupussiin. Kun Hepa*-suodatin on kuivunut täysin kuivaksi (vähintään 24 h), laita se takaisin laitteeseen ja lukitse paikalleen. Sulje takaluukku. Kun olet imuroinut hienoja pölyhiukkasia (kuten esim. kipsi, sementti jne.), puhdista moottorinsuojasuodatin kopistamalla tai vaihda tarvittaessa moottorinsuodatin ja poistoilmansuodatin. Hoito Pölynimuri on kytkettävä pois päältä ja verkkopistoke on irrotettava seinästä aina ennen pölynimurin puhdistusta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria koskaan veteen. Pölypussisäiliö voidaan tarvittaessa imuroida toisella pölynimurilla tai puhdistaa yksinkertaisesti kuivalla pölyrätillä / pölyharjalla. Oikeus teknisiin muutoksiin pidätetään.
