PowerMid Classic - Kaukosäädin EBODE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton kaukosäädinsarja (lähetin + vastaanotin)
Merkki	ebode
Malli	PowerMid Classic
Kategoria	Kaukosäädin
Siirtotekniikka	IR-vastaanotin → RF 433,92 MHz → IR-lähetin
Maksimietäisyys	Jopa 30 metriä seinien ja kattojen läpi
Kaukosäätimen etäisyys lähettimeen	Jopa 6 metriä (20 jalkaa)
Lähettimen ja vastaanottimen virransyöttö	2 verkkosovitinta 230 V 50 Hz / 9 V DC 100 mA (mukana)
Sähkönkulutus	100 mA per laite
Mitat (noin)	Lähetin ja vastaanotin: noin 100 × 60 × 30 mm
Yksikköpaino (noin)	Noin 150 g (ilman sovittimia)
Antennit	Sisäänrakennetut avattavat antennit
Päätoiminnot	Lähettää alkuperäisen kaukosäätimen IR-signaalit seinien läpi vastaanottimelle, joka lähettää ne edelleen IR:nä ohjatakseen A/V-laitetta
Yhteensopivuus	Toimii kaikkien standardien IR-kaukosäätimien kanssa (TV, VCR, Hi-Fi, satelliitti, kaapeli)
Mahdollisten lisäosien määrä	Jopa useita lisälähettimiä ja -vastaanottimia (myydään erikseen)
Infrapunalaajennusvaihtoehto	Tarpeen, jos vastaanotin ei ole laitetta kohti
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä nestemäisiä tai hankaavia aineita
Turvallisuusohjeet	Käytä vain sisätiloissa; vältä kosteutta; älä avaa; käytä mukana toimitettua sovitinta; irrota pistoke ukkosella tai pitkäaikaisen käyttämättömyyden aikana
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia; ota yhteyttä jälleenmyyjään
Paristot	Ei koske (verkkovirta)
Yleistä tietoa	Direktiivin 1999/5/EY mukainen; CE-merkintä
Väri	Musta (arvio)

Usein kysytyt kysymykset - PowerMid Classic EBODE

Kuinka PowerMid Classic -sarja asennetaan?

Kytke lähettimen verkkosovitin huoneen 230V pistorasiaan, jossa käytät kaukosäädintäsi. Aseta lähetin eteesi ja avaa antenni. Kytke vastaanottimen sovitin lähellä ohjattavaa laitetta olevaan pistorasiaan, suuntaa se laitetta kohti ja avaa sen antenni. Suuntaa kaukosäätimesi lähettimeen.

Mikä on PowerMid Classicin maksimietäisyys?

Etäisyys voi olla jopa 30 metriä seinien ja kattojen läpi seinien lukumäärästä ja tyypistä riippuen.

Voinko käyttää PowerMidia minkä tahansa kaukosäätimen kanssa?

Kyllä, PowerMid toimii kaikkien standardien infrapuna (IR) -kaukosäätimien kanssa.

Mitä tehdä, jos signaali ei läpäise seiniä?

Tarkista, että antennit ovat täysin auki. Siirrä 433 MHz:n häiriölähteet (langattomat kuulokkeet, kaiuttimet) kauemmaksi. Yritä siirtää vastaanotinta tai lähetintä.

Tarvitseeko tuote paristoja?

Ei, lähetin ja vastaanotin saavat virtansa verkosta mukana toimitettujen sovittimien kautta (230 V / 9 V DC).

Voinko lisätä useita lähettimiä tai vastaanottimia?

Kyllä, järjestelmää voidaan laajentaa lisäämällä lisälähettimiä (ohjausta varten useista huoneista) tai -vastaanottimia (useille laitteille). Laajennukset myydään erikseen.

Satelliittivastaanottimeni ei vastaa oikein, mitä tehdä?

Jotkut satelliittivastaanottimet vaativat tarkan kohdistuksen. Kokeile siirtää PowerMid-vastaanotinta eri paikkoihin, kunnes se toimii oikein.

Onko PowerMid yhteensopiva radiotaajuuskaukosäätimien kanssa?

Ei, PowerMid toimii vain infrapuna-signaalien kanssa. Se ei muunna alkuperäisten kaukosäätimien RF-signaaleja.

Voinko käyttää PowerMidia ulkona?

Ei, tuote on suunniteltu vain sisäkäyttöön. Sen altistaminen sateelle tai kosteudelle voi aiheuttaa oikosulun.

Mitä tehdä, jos lähetin tai vastaanotin on vaurioitunut?

Älä yritä korjata sitä itse. Ota yhteyttä jälleenmyyjään vaihtoa varten. Vaurioituneen verkkosovittimen käyttö on myös kielletty.

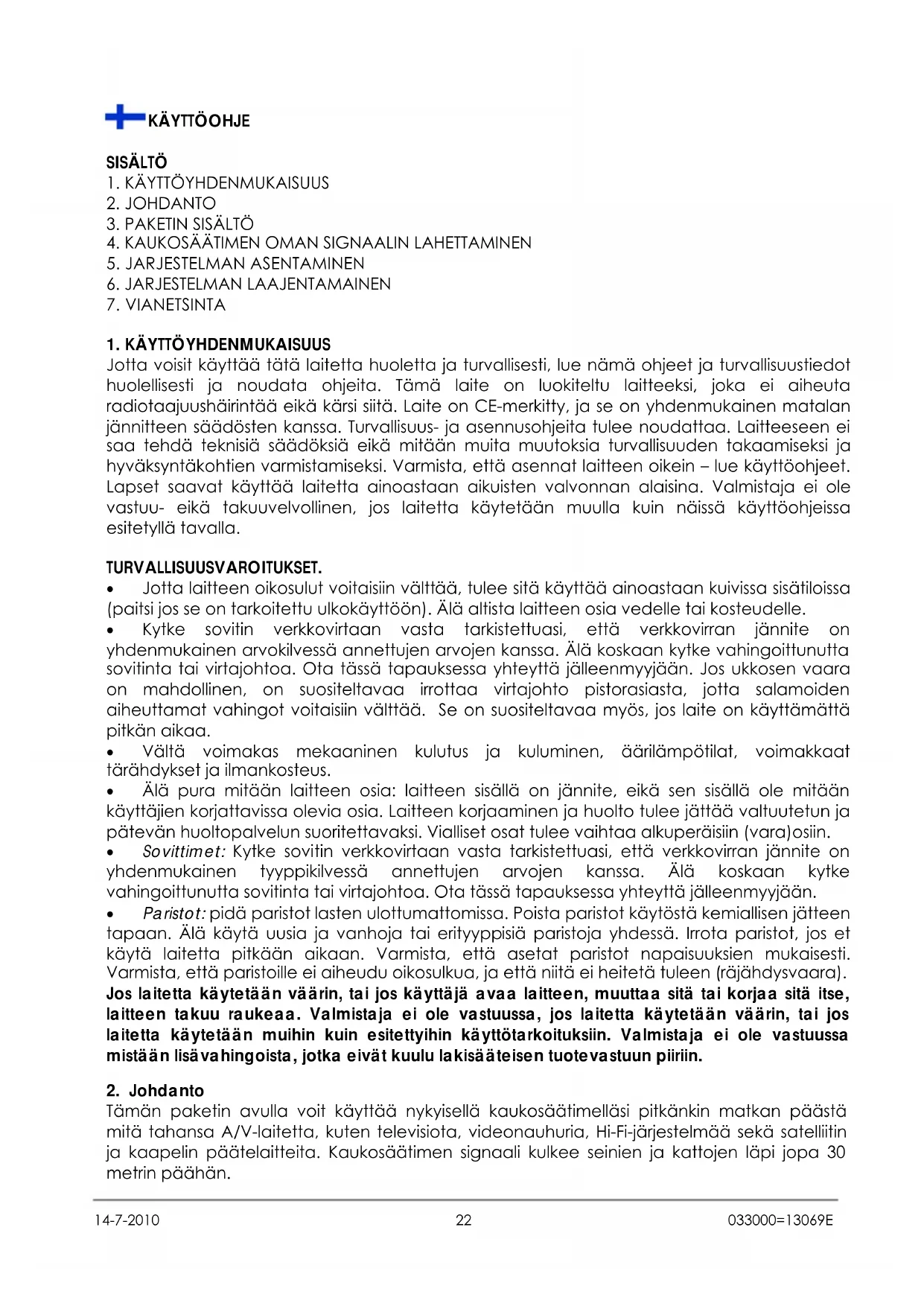

KÄYTTÖOHJE PowerMid Classic EBODE

Jotta voisit käyttaa tatā laitetta huoletta ja turvallisesti, lue namä ohjeet ja turvallisuustiedot huolellisesti ja noudata ohjeita. Tämä laite on luokiteltu laitteekski, joka ei aiheuta radiotaajuushairinta eikä kärsi siita. Laite on CE-merkitty, ja se on yhdenmukainen matalan jannitteen saadosten kanssa. Turvallius- ja asennusohjeita tulee noudattaa. Laitteeseen ei saa tehdä teknisä saadöksiä eikä mitään muita muutoksia turvallisuuden takaamiseksi ja hyväksyntäkohtien varmistamiseksi. Varmista, etta asennat laitteen oikein - lue käyttoohjeet. Lapset saavat käyttaa laitetta ainoastaan aikuisten valvonnan alaisina. Valmistaja ei ole vastuu- eikä takuuvellvollinen, jos laitetta käytetaän muulla kuin naissä käyttoohjeissa esitetyllä tavalla.

TURVALLISUUSVAROITUKSET.

Jotta laitteen oikosulut voitaisin valttaa, tulee sita kayttaa ainoastaan kuivissa sisatiloissa (paitsi jos se on tarkoitetti ulkokayttoon). Alä altista laitteen osia vedelle tai kosteudelle.
- Kytke sovitin verkkovirtaan vasta tarkistettuasi, etta verkkovirran jannite on yhdenmukainen arvokilvessä annettujen arvojen kanssa. Älä koskaan kytke vahingoittunutta sovitinta tai virtajohtoa. Ota tassapauksessa yhteyttä jalleenmyyjän. Jos ukkosen vaara on mahdollinen, on suositeltavaa irrottaa virtajohto pistorasiasta, jotta salamoiden aiheuttamat vahingot voitaisin valttä. Se on suositeltavaa myös, jos laite on käytämattä pitkän aikaa.
Välta voimakas mekaaninen kulutus ja kuluminen, ärilampötilat, voimakkaat tärahdykset ja ilmankosteus.
- Alä pura mitään laitteen osia: laitteen sisällä on jännite, eikä sen sisällä ole mitään käytäjien korjattavissa olevia osia. Laitteen korjaaminen ja huolto tulee jättä valtuutetun ja patevän huoltopalvelun suoritettavaksi. Vialiset osat tulee vaihtaa alkuperäisin (vara)osiin.
- Sovittimet: Kytke sovitin verkkovirtaan vasta tarkistettuasi, etta verkkovirran jannite on yhdenmukainen typpikilvessä annettujen arvojen kanssa. Älä koskaan kytke vahingoitfunutta sovitinta tai virtajohtoa. Ota tassapauksessa yhteyttä jalleenmyyjaan.
- Paristot: pidä paristotlasten ulottumattomissa. Poista paristot käytösta kemiallisen jätteen tapaan. Älä käytä uusia ja vanhoja tai erityyppisiä paristoja yhdessä. Irrota paristot,Jos et käytä laitetta pitkään aikaan. Varmista,että asetat paristot napaisuksien mukaisesti. Varmista,että paristoille ei aiheudu oikosulkua,ja etta niitta ie heitetä tuleen (rajahdysvara).

Jos laitetta käytetään värärin, tai jos käytäjä avaa laitteen, muuttaa sitä tai korjaa sitä itse, laitteen takuu raukeaa. Valmistaja ei ole vastuussa, Jos laitetta käytetään värärin, tai jos laitetta käytetään muihin kuin esitettyihin käytötkoituksiin. Valmistaja ei ole vastuussa mistään lisāvahingoista, jotka eivat kuulu lakisaateisen tuote vastuun piirin.

2. Johdanto

Tämän paketin avulla voit käyttaa nykyisellä kaukosaatimellä pitkänkin matkan päästi mitä tahansa A/V-laitetta, kuten teileviota, videonauhuria, Hi-Fi-järjestelmäa sekä satellitin ja kaapelin paatelaitteita. Kaukosaatimen signaali kulkee seinien ja kattojen lapi jopa 30 metrin paähän.

3. Paketin sisälto

1 lahetin: muuntaa kaukosaaatmen infrapunasignaalin 433,92 MHZ:n radiosignaaliki ja lahettäa sen vastaanotttimeen myös seinien ja kattojen lapi.

1 vastaanotin: muuntaa radiosignaalin jalleen infrapunasignaaliksi, jolla valittua A/V-lahdetta ohjataan.
2 verkkovirran virtalähteen seinään kiinnitettävää adaptereria 230V ~50Hz - 9VDC 100mA

4. Kaukosäätimen oman signaalin lahettäminen

Osoita ohjattavan laitteen kaukosaaatimellä PowerMid Transmitterin (ST10, lahetin). Kun painat painiketta, lahetin vastaanottaa infrapunasäteen ja muuntaa sen radiosignaaliki. Tämän jälkeen signaali lahetetaan seinien lapi PowerMid Receiverin (RE10). Tämä laite muuntaa radiosignaalin jälleen infrapunasignaaliki, ja valittua A/V-lahdettä voidaan ohjata. Voit esimerkiki vaihtaa satellittipäätelaitteen kanavia katsellessasi niitta toisesa huoneessa. Kaukosaaatimen signaali kulkee seinien ja kattojen lapi jopa 30 metrin paähän.

5. Järkestelmän asentaminen

1. Kytke PowerMid lahetin (ST10) virtalähteen adapteri 230V~ pistorasiaan huoneessa, jossa haluat kayttäa kaukosäädintä (korkeintaan 20 jalkaa/ 6 metriä istumapaikasta). Kytke virtalähteen adapterin syötöjohdon pistoke ST10 takana olevaan pistorasiaan. Varmista, etta yksikon etuosa (puoli, jossa PowerMid-nimi) osoittaa sinua kohti. Vedä ulos antenni.
2. Kytke PowerMid-vastaanottimen (RE10) virtalähteen adaptereri 230V~ pistorasiaan huoneessa, jossa sinulla on TV, VCR, Stereo jne. (korkeintaan 20 jalkaa / 6 metriä laitteesta). Kytke virtalähteen adapterin syötöjohdon pistoke RE10 takana olevaan pistorasiaan.

Kohdista vastaanottimen etuosa kohti TV:tä, VCR:ää, stereoita jne. Vedä ulos antenni.
3. Suuntaa kaukosään iahettmeen. Lähetin vastaanottaa signaalin ja iahettäa sen vastaanotttimeen. Vastaanotin iahettä edelleen infrapunasignaalin television, videonauhuriin, stereoihin tms.

6. Järestelmän laajentaminen

-Järestelmaän voi lisätä lähettimiä, jolloin kaukosaatimiä voi käytä useammassa huoneessa.
-Järestelmään voi lisätä vastaanottimia, jolloin laitteita voi ohjata eri huoneissa.
-Järestelmään on saatavana myös infrapunalaajennin (myydään erikseen), jota käytetään silloin, kun ohjattava laite on suljetussa kaapissa tai kun PowerMid Receiver (vastaanotin) on asennettava laitteen viereen, eikä sen eteen.

7. Vianetsintä

Huom: Lähetin ja vastaanotin ovat mitä todennäköisimmin eri huoneissa (jopa 30 metrin paassä toisistaan). Käytöalue riippuu seuraavista tekijöistä:

1. Signaalin lapaisemien kerrosten ja seinien lukumaarä sekä niiden materiaali.
2. Muut 433 MHz:ä lahettävät laitteet (kuten langattomat kuulokkeet ja kaiuttimet) voivat vaikuttaa käytöalueseen. Käytöalue on laajimmillaan, kun namä laitteet sammutetaan PowerMidiä käytettaessä. Langattomat puhelimet eivat vaikuta PowerMidin käyttoön.
3. Jotkin satellittivastaanottimet vaativat PowerMid-järestelmän huolellista asemointia. Jos kayttöhäiriöitä esiintyy, siirä PowerMidiä (vastaanotinta) eri asentoinhin hiukan kerrallaan, kunnes se toimii häiriöTTa.

Suomi [Finnish]:Tämä laite tyytta direktiivin 1999/5/EY olennaiset vaatimukset ja on siina asetettujen muiden laitetta koskevien maaräysten mukainen.
