Tuotetyyppi	Blu-ray-soitin
Merkki	Panasonic
Malli	DMP-BD79EFK
Tuetut videomuodot	BD-Video, DVD-Video, CD-DA, AVCHD, DivX, MKV, MP4, MPEG2
Tuetut äänimuodot	Dolby Digital Plus, Dolby TrueHD, DTS-HD, FLAC, MP3, WAV
Tuetut kuvamuodot	JPEG, MPO
Lähtöresoluutio	Jopa 1080p
Video/audio-lähdöt	1 x HDMI (tyyppi A), 1 x digitaalinen optinen ääni
USB-portti	1 x USB 2.0 (edessä)
SD-korttipaikka	1 x SD/SDHC/SDXC
Verkkoyhteydet	Ethernet 10/100, Wi-Fi 802.11 b/g/n
Verkkotoiminnot	BD-Live, VIERA Connect, DLNA, Wi-Fi Direct
3D-toisto	Kyllä (yhteensopiva, 2D-3D-muunnos)
Virtalähde	DC 12 V, 2,5 A (verkkolaite mukana)
Virrankulutus	8,9 W (käyttö), 0,5 W (valmiustila), 4 W (pikakäynnistyksen valmiustila)
Mitat (L × K × S) jalustan kanssa	179 × 27 × 180 mm
Nettopaino	0,9 kg (vain laite), 1,0 kg (jalustan kanssa)
Käyttölämpötila-alue	+5 - +35 °C
Käyttöympäristön kosteus	10-80 % RH (ei kondensoitumista)
Blu-ray-aluekoodi	B
Mukana toimitetut tarvikkeet	Kaukosäädin paristoineen, verkkolaite, virtajohto, HDMI-kaapeli, jalusta, CD-ROM

Usein kysytyt kysymykset - DMP-BD79EFK PANASONIC

Miten soitin liitetään televisioon?

Käytä mukana toimitettua HDMI-kaapelia. Liitä toinen pää soittimen HDMI-liitäntään ja toinen television HDMI-tuloon. Varmista, että televisio on asetettu vastaavalle tulolle.

Miten kaukosäätimen kosketuslevyä käytetään?

Kosketuslevy mahdollistaa kohdistimen tai korostuksen siirtämisen sormea liu'uttamalla. Valinnan vahvistamiseksi napauta levyä. Vaihtaaksesi näyttöä, tee nopea vaakasuuntainen tai pystysuuntainen napautus.

Minkä tyyppiset levyt ovat yhteensopivia?

Tämä laite toistaa BD-Video (alue B), DVD-video (alue 2 tai ALL), CD-äänilevyt, BD-RE/R, DVD-R/RW/R DL, CD-R/RW, sekä SD-kortit ja USB-laitteet, joilla on video-, ääni- ja kuvatiedostoja.

Mitä tehdä, jos levyä ei tunnisteta?

Tarkista, että levy on puhdas ja naarmuton. Varmista, että se on yhteensopiva (muoto, alue). Jos levy on DVD-R/RW tai CD-R/RW, se on viimeisteltävä. Yritä käynnistää soitin uudelleen.

Miten soitin yhdistetään Wi-Fi-verkkoon?

Siirry valikkoon 'Asetukset' > 'Verkko' > 'Verkon helppo asetus'. Valitse 'Langaton', valitse sitten verkkosi ja syötä salasana. Voit myös käyttää reitittimesi WPS-painiketta.

Voiko soitin lukea videotiedostoja USB-muistitikulta?

Kyllä, se toistaa DivX-, MKV-, MP4- ja MPEG2-tiedostoja USB-tikulta (FAT32 tai NTFS -muodossa). Liitä tikku ja valitse tiedosto KOTI-valikosta.

Miten vaihdetaan 3D-tilaan?

Aseta 3D-Blu-ray-levy. Soitin tunnistaa automaattisesti 3D-sisällön. Muuntaaksesi 2D-videon 3D:ksi paina [OPTION] ja aseta 'Lähtötyyppi' arvoon '2D 3D:ksi' 3D-asetuksissa.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista paristot: aseta ne oikein napaisuuden mukaan. Varmista, ettei mikään este peitä signaalivastaanotinta (sijaitsee soittimen etuosassa). Jos ongelma jatkuu, vaihda paristot.

Miten soittimen ohjelmisto päivitetään?

Yhdistä soitin Internetiin Ethernet- tai Wi-Fi-yhteydellä. Siirry kohtaan 'Asetukset' > 'Soittimen asetukset' > 'Ohjelmiston päivitys'. Seuraa näytön ohjeita. Voit myös ladata päivityksen tietokoneelle ja asentaa sen USB:n kautta.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä altista laitetta kosteudelle tai lämmönlähteille. Irrota virtajohto ukkosmyrskyn aikana. Käytä vain mukana toimitettua verkkolaitetta. Älä aseta raskaita esineitä laitteen päälle ja varmista hyvä ilmanvaihto.

KÄYTTÖOHJE DMP-BD79EFK PANASONIC

Perusasetukset Käyttöohjeet

Blu-ray™ -levysoitin

Laitteen käyttöä koskevat tarkemmat ohjeet löytyvät toimitetun CD-ROM-levyn kohdasta "Käyttöohjeet (PDF-muodossa)". Asenna se tietokoneelle lukemista varten.

Käyttöohjeiden lukeminen (PDF-formaatti)

Käyttöjärjestelmälle Windows

1 Kytke tietokone päälle ja laita sen levyasemaan käyttöohjeet sisältävä CD-ROM-levy (sisältyy toimitukseen). 2 Valitse haluamasi kieli ja napsauta sitten [Käyttöohjeet] asennuksen suorittamiseksi. 3 Kaksoisnapsauta pikakuvaketta "BBT01EG Käyttöohjeet" työpöydällä.

Kun käyttöohjeet (PDF-formaatissa) eivät aukea: Tarvitset ohjelman Adobe Acrobat Reader 5.0 tai uudemman tai ohjelman Adobe Reader 7.0 tai uudemman, jotta voit selata käyttöohjeita PDF-formaatissa tai tulostaa ne. Laita levyasemaan käyttöohjeet sisältävä CD-ROM-levy (sisältyy toimitukseen), napsauta [Adobe(R) Reader(R)] ja noudata sitten näytön ohjeita asennuksen suorittamiseksi. (Yhteensopivat käyttöjärjestelmät: Windows XP SP3/Windows Vista SP2/Windows 7)

Voit ladata ja asentaa käyttöjärjestelmääsi sopivan version ohjelmasta Adobe Reader seuraavalta verkkosivustolta. http://get.adobe.com/reader/otherversions

Käyttöohjeiden (PDF-formaatti) poistaminen: Poista PDF-tiedosto kansiosta

"Program Files\Panasonic\DMP".

• Kun ohjelmatiedostojen kansion sisältöä ei voida näyttää, napsauta kohtaa [Show the contents of this folder] niiden näyttämiseksi.

Käyttöjärjestelmälle Macintosh

1 Kytke tietokone päälle ja laita sen levyasemaan käyttöohjeet sisältävä CD-ROM-levy (sisältyy toimitukseen). 2 Avaa kansio "Manual" kohdassa "VFF0885" ja kopioi sitten PDF-tiedosto haluamallasi kielellä kansion sisälle. 3 Kaksoisnapsauta PDF-tiedostoa sen avaamiseksi.

Käyttöohjeita (PDF-muodossa) ei voida toistaa itse soittimessa.

Sisällysluettelo

Sisällysluettelo Käyttöohjeiden lukeminen (PDF-muoto) 2 Varotoimet turvallisuuden takaamiseksi 2 Varusteet 3 Toistettavissa olevat tietovälineet 4 Kosketuslevyn käyttö 6 VAIHE 1: Yksikön asennus 8 VAIHE 2: Liittäminen televisioon 8 VAIHE 3: Liittäminen tietoverkkoon 9 VAIHE 4: Liittäminen sähköverkkoon 9 VAIHE 5: Asetus 10 Tietovälineen laittaminen tai poistaminen 10 HOME-valikko 11 Toisto 11 Tekniset tiedot 12 Varotoimet langatonta lähiverkkoyhteyttä varten 12

Luvatta kopioitujen sisältöjen käytön rajoitus (⇒ 11)

Varotoimet turvallisuuden takaamiseksi

VAROITUS

Laite

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Älä altista tätä laitetta sateelle, kosteudelle, pisaroille tai roiskeille. Älä aseta laitteen päälle mitään nesteitä sisältäviä esineitä, kuten maljakkoja. Käytä ainoastaan suositeltuja varusteita.
• Älä poista suojuksia. Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle.
• Älä anna metalliesineiden pudota laitteen sisälle.
• Älä laita painavia esineitä laitteen päälle.

Verkkokaapeli

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. Työnnä verkkovirtapistoke kunnollisesti pistorasiaan.
• Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä.
• Älä käsittele pistoketta märillä käsillä.
• Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa.

Asenna tämä laite siten, että verkkokaapeli voidaan irrottaa pistorasiasta välittömästi, jos ilmenee ongelmia.

Pieni esine

Älä jätä muistikorttia lasten ulottuville, jotta sitä ei voida vahingossa niellä. - Pidä ruuvi lasten ulottumattomissa nielemisen estämiseksi.

VAARA

Laite

Tämä tuote käyttää laseria. Laitteen käyttäminen muulla kuin näissä käyttöohjeissa mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle säteilylle. - Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle. - Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä. - Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa.

Sijoitus

Sijoita laite tasaiselle pinnalle.

Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi,

• Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. Älä tuki laitteen tuuletusaukkoja verhoilla, pöytäliinalla, verhoilla tai vastaavilla esineillä.
• Älä laita tätä laitetta vahvistimen/vastaanottimen tai muun mahdollisesti kuumenevan laitteen päälle. Kuumuus voi vahingoittaa laitetta.
• Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle.

Paristot

Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon.

• On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä. Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi. Älä sekoita keskenään vanhoja ja uusia paristoja tai käytä erityyppisiä paristoja sekaisin.
• Älä altista sitä kuumalle tai liekeille.
• Älä jätä paristoa (paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni.
• Älä pura osiin tai aiheuta oikosulkua.
• Älä lataa uudelleen alkali- tai mangaaniparistoja.
• Älä käytä paristoja, joiden suojakuori on rikkoutunut.

Poista paristot, jos et aio käyttää kaukosäädintä pitkään aikaan. Varastoi viileään, pimeään paikkaan.

Vaihtovirtasovitin

Vaihtovirtasovitin toimii vaihtovirralla välillä 100 V - 240 V. Mutta hanki sopiva pistokesovitin, jos pistoke ei sovi verkkopistorasiaan.

Varusteet

Tarkista toimitetut varusteet ennen tämän laitteen käyttöä.

1 Kaukosäädin, 2 Kaukosäätimen paristot, 1 Vaihtovirtasovitin, 1 Verkkokaapeli, 1 HDMI-kaapeli, 1 Jalusta, 1 CD-ROM

Näiden käyttöohjeiden tuotenumerot ovat huhtikuun 2012 mukaisia. Niihin voi tulla muutoksia. - Älä käytä verkkokaapelia muiden laitteiden kanssa.

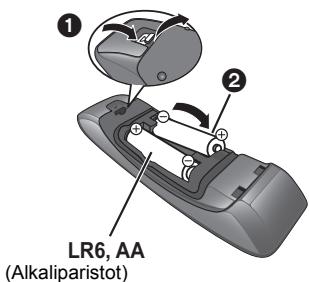

Kaukosäätimen käyttö

Aseta siten, että navat (+ ja -) täsmäävät kaukosäätimen napojen kanssa.

Katso sivua 8, jos haluat tietoja kaukosäätimen signaalianturin sijainnista.

Toistettavissa olevat tietovälineet

Laite	Levyn merkinnät	Laitetyypit	Sisällön muoto
BD	Blu-rayDisc	BD-Video	Video
		BD-RE	Video, JPEG, MPO
		BD-R	Video, DivX®, MKV
DVD	DVDVIDEO	DVD-Video	Video
	DVDR4.7	DVD-R	Video, AVCHD, DivX®, MKV, JPEG, MPO, FLAC, MP3, WAV
	DVDRDL	DVD-R DL
	DVDRW	DVD-RW	Video, AVCHD
	—	+R/+RW/+R DL
CD	COMPACT DISC DIGITAL AUDIO	Musiikki-CD	Musiikki [CD-DA]
	—	CD-R CD-RW	DivX®, MKV, JPEG, MPO, FLAC, MP3, Musiiki [CD-DA], WAV
SD	SDTM	SD-muistikortti (8 Mt - 2 Gt) SDHC-muistikortti (4 Gt - 32 Gt) SDXC-muistikortti (48 Gt, 64 Gt) (Yhteensopiva sekä mini-että mikrotyppien kanssa)	AVCHD, AVCHD 3D, MP4, MPEG2, JPEG, MPO
USB	—	USB-laite (jopa 2 Tt)	DivX®, MKV, MP4, MPEG2, JPEG, MPO, FLAC, MP3, WAV

Levyt, joita ei voida toistaa tällä laitteella

DVD-RAM, Super Audio CD, Photo-CD, DVD-Audio

Video-CD ja Super Video-CD, WMA-levyt, DivX Plus HD -levyt, HD DVD

Alueen hallintatiedot

BD-Video

Laite voi toistaa BD-videolevyjä, jotka tukevat aluekoodia "B".

Esimerkki:

DVD-Video

Laite voi toistaa DVD-videolevyjä, jotka tukevat aluenumeroa "2" tai "ALL". Esimerkki:

Viimeistele

Tallentimella jne. tallennettu DVD-R/RW/R DL, +R/+RW/+R DL ja CD-R/RW -levy tulee viimeistellä tallentimella, jotta se voidaan toistaa tällä laitteella. Jos haluat lisätietoja, katso tallentimen käyttöohjeita.

BD-Video

Tämä laite tukee korkeaa bittinopeutta (Dolby® Digital Plus, Dolby® TrueHD, DTS-HD High Resolution Audio ja DTS-HD Master Audio), jota käytetään BD-videossa.

3D

• Voidaan toistaa 3D-videoita ja 3D-kiintokuvia, kun tämä laite liitetään 3D-yhteensopivaan televisioon High Speed HDMI -kaapeleilla.
• 2D-videoita voidaan katsoa 3D-muodossa virtuaalisesti ([OPTION] ⇒ "3D Settings" ⇒ "Signal Format" ⇒ "2D to 3D")

Musiikki-CD

Toimintaa ja äänen laatua ei taata CD-levyille, jotka eivät ole yhteensopivia määritelmän CD-DA kanssa (kopiointirajoitetut levyt, jne.).

SD-kortti

• Voidaan käyttää miniSD-kortteja, microSD-kortteja, microSDHC-kortteja ja microSDXC-kortteja, mutta niitä tulee käyttää sovitinkortin kanssa. Ne toimitetaan yleensä kyseisten korttien mukana, tai vaihtoehtoisesti asiakkaan tulee hankkia ne. Kortin sisällön suojaamiseksi siirrä tallennuksen estovipu (SD-kortissa) asentoon "LOCK". Tämä laite on yhteensopiva SD-muistikorttien kanssa, jotka täyttävät SD-korttien tekniset vaatimukset tiedostojärjestelmille FAT12 ja FAT16, kuten myös SDHC-muistikorttien tiedostojärjestelmälle FAT32 ja SDXC-muistikorttien järjestelmälle exFAT.
• Jos SD-korttia käytetään yhteensopimattomien tietokoneiden tai laitteiden kanssa, tallennetut sisällöt saattavat poistua kortin alustuksen ym. vuoksi.
• Käytettävissä olevan muistin koko saattaa olla hieman vähemmän kuin kortin kapasiteetti.

USB-laite

• Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin. Tämä laite ei tue USB-laitteen latausta. Tuetaan tiedostojärjestelmiä FAT12, FAT16, FAT32 ja NTFS. Tämä laite tukee tekniikkaa USB2.0 High Speed.
• Laite tukee kiintolevyä, joka on alustettu muotoon FAT32 tai NTFS. Jotkut kiintolevytyypit voivat vaatia ulkoisen virtalähteen käyttöä.

BD-RE, BD-R

Panasonicin Blu-ray-tallentimella muodossa DR tallennetut levyt eivät välttämättä toistu äänen jne. kunnolla.

• Ei mahdollisesti voida toistaa yllä mainittuja tietovälineitä joissakin tapauksissa tietovälineen tyypin, tallennusolosuhteiden, tallennusmenetelmän tai tiedostojen luontitavan vuoksi. Levyn valmistajat voivat säätää sitä, kuinka levyt toistetaan. Siten et mahdollisesti voi aina ohjata toistoa kuten kuvattu näissä käyttöohjeissa. Lue levyn ohjeet huolellisesti.

Kosketuslevyn käyttö

Kaukosäätimen kosketuslevyä käytetään eri toimenpiteisiin, kuten korostuksen tai osoittimen liu'uttamiseen, valinnan vahvistamiseen, toiston ohjaukseen, merkkien syöttämiseen jne.

Kosketuslevyn perustoimenpiteet

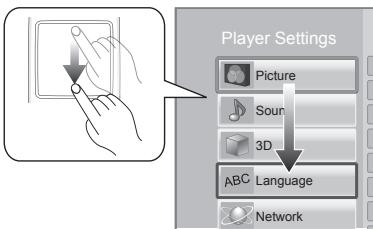

Liikuta korostusta tai osoitinta

Kosketuslevyä kosketettaessa korostus tai osoitin liikkuu sormen liikkeen mukaisesti.

esim.

Voit siirtää korostusta jatkuvasti ylös, alas, vasemmalle ja oikealle koskettamalla jatkuvasti kosketuslevyn kulmaa.

Se ei mahdollisesti toimi näytöstä riippuen.

Vahvista valinta

Napauta kosketuslevyä valinnan vahvistamiseksi. Nosta sormi heti, kun se koskettaa kosketuslevyä.

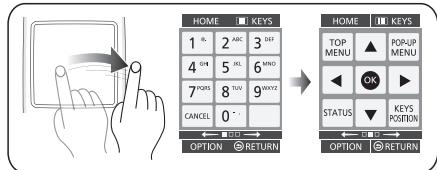

Näytön vaihtaminen

Jotkut näytöt voidaan vaihtaa pyyhkäisemällä kosketuslevyä kevyesti sormella vaakasuunnassa tai pystysuunnassa.

Pyyhkäise sormella nopeasti ja irrota sormi kosketuslevystä.

esim.

Esimerkkejä epäonnistuneesta pyyhkäisystä: sormi pysähtyy kosketuslevyllä.

Liike on liian hidas.

• Käyttö ei mahdollisesti onnistu kunnolla seuraavissa tapauksissa:
• Käytetään kynsien avulla.
• Käytetään käsineiden kanssa.
• Käytetään märällä kädellä. Älä paina kosketuslevyä terävillä esineillä kuten kuulakärkikynillä, jne. Äläkä paina liian voimakkaasti.

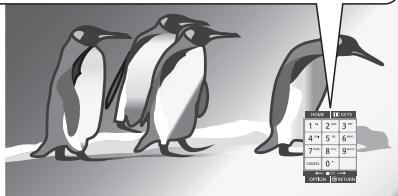

KEYS-näytön käyttö.

KEYS-näytön avulla voidaan valita kohta, ohjata toistoa, syöttää tekstiä, jne. ja se tulee näkyviin näytölle, kun painetaan [KEYS].

KEYS-näytön toimenpide saa etusijan kaikkiin muihin näytön toimenpiteisiin verrattuna.

1 Valitse käytettävä näyttö painamalla [KEYS] useita kertoja.

(Katso alla, KEYS-näytön tyypit)

Näyttö voidaan vaihtaa myös pyyhkäisemällä vaakasuoraan.

2 Siirrä osoitin valittavan napin päälle.

3 Nosta sormi ja napauta sitten.

KEYS-näytön sulkemiseksi

Paina [RETURN].

KEYS-näytön tyypit

Seuraavat näytöt vaihtuvat vuorotellen joka kerta, kun painetaan [KEYS].

1 Valitse nimikenumerot, jne./Syötä numeroita tai merkkejä 2 Näytä ylävalikko 3 Näytä pikavalikko 4 Näytä tilaviestit 5 [▲,▼,▲,▶]：Siirrä korostus valinnalle [OK]：Vahvista valinta 6 Muuta näyttöasento KEYS-näytölle. Asento vaihtuu joka kerta, kun valitaan nappain. 7 Perustoiston ohjauspainikkeet

[▲][▶]:Haku/Hidastus

[ \left[ \begin{array}{c} \vdash \triangleleft \ \vdash \triangleleft \end{array} \right] \triangleright \triangleright \triangleright ]: \text{Ohitus} ]

AUDIO : Äänen muuttaminen

-10s : Ohita taaksepäin 10 sekuntia

• [HOME], [KEYS], [OPTION] ja [RETURN] osoittimet ovat ainoastaan opastustarkoitusta varten. Näiden nappäimien valinta ei ole mahdollista KEYS-näytöllä.

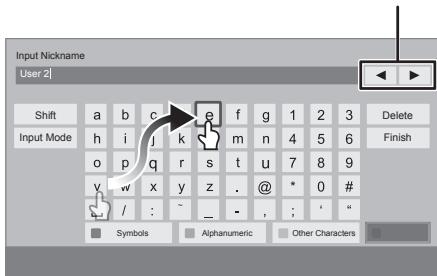

Merkkien syöttäminen

1 Kun nappaimistönäyttö tulee näkyviin:

Siirrä korostus tai osoitin kohtaan "Input Mode" ja napauta sitten.

Voit valita syöttömenetelmän kahden eri tyypin välillä seuraavasti. Tila vaihtuu joka kerta, kun valitaan "Input Mode".

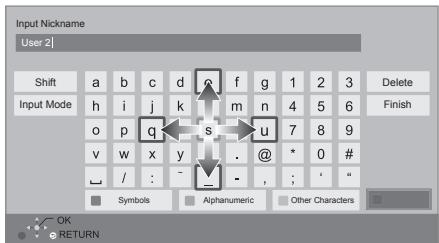

Tila 1:

Korostus liikkuu pysty- tai vaakasuunnassa, kun liikutat sormea kosketuslevyllä.

Tila 2:

Osoitin liikkuu vapaasti sormen liikkeen mukaisesti.

Valitse kohdistimen liike tekstiruudussa

2 Siirrä korostus tai osoitin näppäimelle ja napauta.

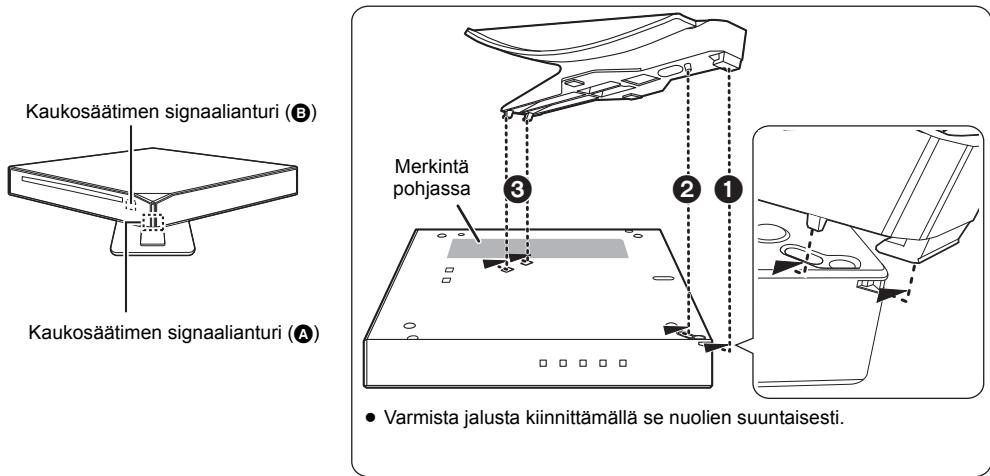

VAIHE 1: Yksikön asennus

Yksikkö voidaan asettaa neljällä eri tavalla. Jos haluat tietoja muista kuin alla kuvatusta tavasta, katso "Käyttöohjeet" toimitetulla CD-ROM-levyllä.

• Käytä yksikön kanssa toimitettua jalustaa.
• Ole varovainen, ettei päälaite putoa tai kaadu johtoja kiinnitettäessä asennuksen jälkeen. Toiminnassa olevan kaukosäätimen signaalianturi vaihtelee asennuksen mukaan, huomioi tämä, kun osoitat kaukosäätimellä yksikköä.

Seuraavassa asennustavassa A toimii anturina. Muissa tavoissa B toimii anturina.

Sis muista huomioida tämä, kun osoitat kaukosäätimellä yksikköä.

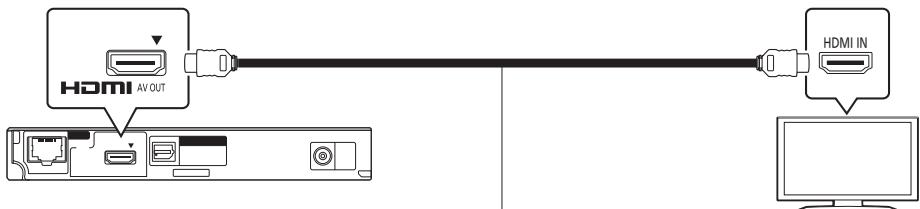

VAIHE 2: Liittäminen televisioon

• Ennen minkään liitännän suorittamista suosittelemme, että irrotat kaikki laitteet verkkovirrasta.
• Käytä High Speed HDMI -kaapeleita. Ei voida käyttää HDMI-yhteensopimattomia kaapeleita.

Tämän yksikön kanssa toimitetaan HDMI-yhteensopiva kaapeli.

Suositellaan, että käytät Panasonicin HDMI-kaapelia. Kun lähetetään signaalia 1080p, käytä HDMI-kaapelia, jonka pituus on enintään 5,0 metriä.

Suositeltu osanumero (High Speed HDMI -kaapeli):

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), jne.

HDMI-kaapeli (toimitettu)

VAIHE 3: Liittäminen tietoverkkoon

Voidaan käyttää seuraavia palveluja, kun laite on liitetty laajakaistaan.

• Laiteohjelmisto voidaan päivittää
• Voit hyödyntää toimintoa BD-Live
• Voit hyödyntää toimintoa VIERA Connect
• Voit saada yhteyden toiseen laitteeseen (kotiverkko). Tämä laite tukee toimintoa Wi-Fi Direct™ ja se saa langattoman yhteyden langattomiin laitteisiin ilman reititintä. Voit käyttää tätä toimintoa nauttiessasi kotiverkko-ominaisuudesta, jne. Internet-yhteys ei ole käytettävissä, kun yhdistetään toiminnolla Wi-Fi Direct™.

Jos haluat lisätietoja yhteysmenetelmästä, katso liitettävän laitteiston käyttöohjeita.

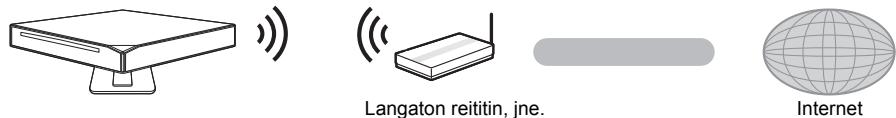

Langaton lähiverkkoyhteys

Laite voidaan liittää langattomaan reitittimeen langattomasti.

• Langattoman reitittimen päivitettyjä yhteensopivuustietoja varten katso http://panasonic.jp/support/global/cs/ (Kyseinen verkkosivusto on saatavilla ainoastaan englanniksi.)
• Laite ei ole yhteensopiva julkisten langattomien lähiverkkopalveluiden kanssa, joita on lentokentillä, asemilla, kahviloissa, jne.
• Katso sivua 12 langattoman lähiverkkoyhteyden varotoimia varten.

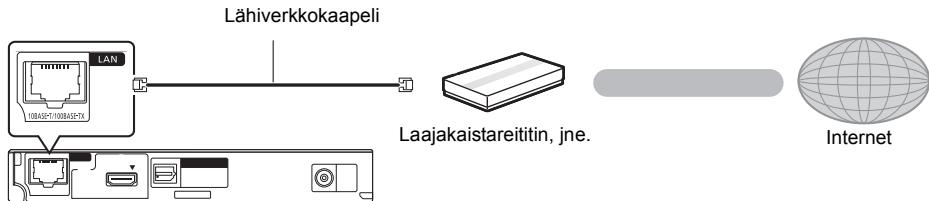

Lähiverkkokaapeliyhteys

• Käytä luokan 5 tai ylempiä suoria lähiverkkokaapeleita (STP), kun liität ne toisiin laitteisiin.
• Minkä tahansa muun kuin lähiverkkokaapelin liittäminen lähiverkkoliittimeen saattaa vahingoittaa laitetta.

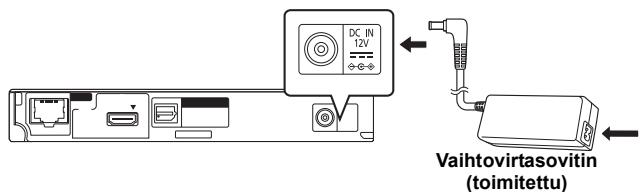

VAIHE 4 : Liittäminen sähköverkkoon

• Yksikkö kuluttaa hieman energiaa (⇒ 12) myös päältä kytkettynä. Energian säästämiseksi, jos yksikköä ei aiota käyttää pitkään aikaan, irrota verkkokaapeli kodin verkkopistorasiasta.
• Yksikkö on valmiustilassa (valmiustila/päällä -merkkivalo palaa punaisena) (⇒ 10), kun verkkokaapeli on kytketty. Ensiöpiiri on aina jännitteen alainen niin kauan kuin vaihtovirtasovitin on liitetty sähköpistorasiaan.
• Älä käytä muuta kuin toimitettua vaihtovirtasovitinta.

VAIHE 5 : Asetus

Helppo asetus

Sen jälkeen kun olet liittänyt soittimen ensimmäisen kerran ja painanut [O], tulee näkyviin perusasetusten näyttö.

Valmistelu

Kytke televisio päälle ja valitse sopiva videotulo televisiossa.

1 Paina [O].

Odota, kunnes tilan merkkivalo (C) palaa sinisenä. Asetusnäyttö tulee näkyviin.

Valmiustila/päällä -kytkin (I/I)

Kosketa siirtääksesi yksikön päällä-tilasta valmiustilaan tai päinvastoin. Valmiustilassa yksikkö kuluttaa edelleen hieman energiaa.

Valmiustila/päällä-merkkivalo (punainen/vihreä)

Kun yksikkö liitetään verkkovirtaan, tämä osoitin palaa punaisena valmiustilassa, ja se palaa vihreänä, kun yksikkö kytketään päälle.

2 Noudata näytön ohjeita ja suorita asetukset.

• Voit suorittaa tämän asetuksen milloin tahansa valitsemalla "Easy Setting" asetusvalikossa. ([HOME] ⇒ "Setup" ⇒ "Player Settings" ⇒ "System")
• Jos tämä laite liitetään HDMI-kaapelin avulla Panasonicin televisioon (VIERA), joka tukee toimintoa HDAVI Control 2 tai uudempaa, silloin tämä laite kopioi television asetustiedot kuten "On-Screen Language".

Verkon helppo asetus

Toiminnon "Easy Setting" loppuun suorittamisen jälkeen voit siirtyä toimintoon "Easy Network Setting".

"Wired" yhteys Noudata näytön ohjeita asetusten suorittamiseksi. "Wireless" yhteys

Valitse "Search for wireless network" tai "WPS (PUSH button)" ja noudata sitten näytön ohjeita sekä suorita asetukset.

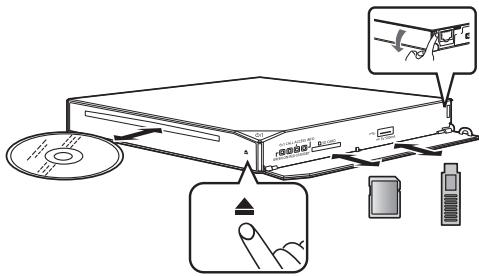

Tietovälineen laittaminen tai poistaminen

Levyn laittaminen levypesään

Levy vedetään sisälle, kun se on työnnetty osittain.

Levyn poistamiseksi

Kosketa [A].

Huomautuksia

• Kun laitetaan tietoväline, varmista, että se on oikein päin. Esim. kun asennetaan pystyasentoon.

• Kun poistetaan SD-kortti, paina kortin keskiosaa ja vedä se suorassa asennossa ulos.
• Jos liität Panasonicin tuotteen USB-liitäntäkaapelilla, liitetyssä laitteessa saatetaan näyttää asetusnäyttö. Jos haluat lisätietoja, katso liitettävän laitteen käyttöohjeita.

HOME-valikko

Tämän laitteen päätoimintoja voidaan käyttää valikosta HOME.

Valmistelu

Kytke televisio päälle ja valitse sopiva videotulo televisiossa.

1 Paina [6] kytkeäksesi laitteen päälle. 2 Käytä kosketuslevyä kohdan valitsemiseksi. Napauta valitaksesi keskitetty kohta. Pyyhkäise tai huitaisse sormella ylös, alas, vasemmalle tai oikealle valitaksesi muut kohdat. - Jos tulee näkyviin muita kohtia, toista tämä vaihe.

Valikon HOME näyttämiseksi

Paina [HOME].

• Näytettävät kohdat saattavat vaihdella tietovälineen mukaan.

Toisto

1 Laita tietoväline. Toisto käynnistyy tietovälineen mukaan.

2 Valitse toistettava kohta.

Toista menettely tarpeen mukaan.

• Perustoiston ohjauspainikkeet (⇒ 7). Sähkön säästämiseksi virta kytketään pois päältä automaattisesti, jos ei suoriteta mitään painiketoimintoja 30 minuuttiin silloin, kun ei toisteta (taukotilassa, valikkonäytössä, kiintokuvia katsottaessa, jne.).

Luvatta kopioitujen sisältöjen käytön rajoitus

Laite käyttää seuraavaa tekniikkaa tekijänoikeuksien suojaamiseen.

Cinavia-koskeva huomautus

Tässä tuotteessa on käytetty Cinavia-tekniikkaa, jolla rajoitetaan kaupalliseen käyttöön tuotettujen elokuvien, videoiden ja niiden musiikkia sisältävien tallenteiden luvattomien kopioiden käyttöä. Mikäli toistojärjestelmä havaitsee, että käytössä on luvaton kopio, näyttöön ilmestyy vastaava ilmoitus, ja toisto tai kopiointi keskeytyy.

Lisätietoja Cinavia-tekniikasta on nähtävissä Cinavian verkkoasiakaspalvelun sivustolla osoitteessa http://www.cinavia.com. Lisätietoja Cinaviasta voi myös pyytää postitse kirjoittamalla lähettäjän osoitteen sisältävän postikortin osoitteeseen:

Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA.

Tekniset tiedot

Tekniset tiedot voivat muuttua ilman eri ilmoitusta.

Signaaljärestelmä	PAL/NTSC
Käytöllämpötila-alue	+5 °C – +35 °C
Sallittu kosteusalue	10 % – 80 % RH (ei tivistymista)
Digitalainen aänilähtö	Optinen digitaalinen lähto (Optinen liitin)
HDMI AV -lähto	Lähöliitin: Typpi A (19 -napainen) 1 -järestelmä
SD-korttipäkka	1 järestelmää
USB-paikka	USB2.0 1 järestelmää
Ethernet	10BASE-T/100BASE-TX 1 järestelmää
Langaton lähiverkko	Standardien mukainen yhteensopivuus: IEEE802.11 b/g/n
	Tajuusalue: 2,4 GHz kaista
	Sujaus: WPA™/WPA2TM (Salaufsen typpi: TKIP/AES, Autentikoinnin typpi: PSK), WEP (64 bittinen/128 bittinen)
LASER - Tekniset tiedot	Luokan 1 LASER tuote Aallon pituus: 790 nm (CD-levyt)/660 nm (DVD-levyt)/405 nm (BD-levyt) Laser-teho: Laite ei lahetä vaarallista sateilya turvasuojauksen kanssa
Virtälähde	DC 12 V (DC IN -liitäntä)
Tehontarve*	Noin 8,9 W
Virrankulutus valmiustilassa*	Noin 0,5 W
Virrankulutus pikakäynistyksen valmiustilassa*	Noin 4 W
Vaihtovirtasovitin	Virtälähde: 100 - 240 V, 50/60 Hz Tehontarve: 42 W DC-lähtö: DC 12 V 2500 mA
Mitat (L×K×S) Vaakasuora asennus ilman jalustaa	179 mm×27 mm×180 mm • Mukaan lukien ulostyöntyvät osat
Mitat (L×K×S) Vaakasuora vino asennus jalustan kanssa	253 mm×95 mm×250 mm • Mukaan lukien ulostyöntyvät osat
Massa	Noin 0,9 kg
Massa Mukaan lukien jalusta	Noin 1,0 kg

• Käytäen toimitettua vaihtovirtasovitinta
• Tuotteen tunniste sijaitsee paneelissa ja vaihtovirtasovittimen pohjassa vastaavasti.
• Tämä laite tukee toimintoa "HDAVI Control 5".

Varotoimet langatonta lähiverkkoyhteyttä varten

Tämän laitteen käyttöä koskevat seuraavat rajoitukset. Sinun tulee tuntea nämä rajoitukset ennen tämän laitteen käyttöä.

Panasonic ei ole millään tavalla vastuussa mistään välillisestä vahingosta, joka saattaa tapahtua näiden rajoitusten noudattamatta jättämisestä, tai mistään tämän laitteen käyttöön tai käyttämättömyyteen liittyvästä olosuhteesta.

Radioaalloilla lähetettävät ja vastaanotettavat tiedot voidaan siepata ja niitä voidaan valvoa. Tämä laite sisältää herkkiä elektronisia osia.

Muista käyttää tätä laitetta tavalla, jota varten se on suunniteltu, ja noudata seuraavia kohtia:

• Älä altista laitetta korkeille lämpötiloille tai suoralle auringonvalolle.
• Älä taivuta tai kohdista laitteeseen voimakkaita iskuja.
• Pidä laite erillään kosteudesta.
• Älä pura tai muunna laitetta millään tavalla.

Vakuutus vaatimustenmukaisuudesta (DoC)

"Panasonic Corporation" vakuuttaa, että tämä tuote on yhdenmukainen direktiivin 1999/5/EC keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa.

Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteillemme DoC-palvelimelta: http://www.doc.panasonic.de

Yhteysosoite Euroopan unionissa: Panasonic Services Europe, Panasonic Marketing Europe GmbH:n osasto, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Saksa

Tämä tuote on tarkoitettu käytettäväksi seuraavissa maissa.

Itävalta, Belgia, Bulgaria, Kypros, Tšekki, Tanska, Suomi, Ranska, Saksa, Kreikka, Unkari, Irlanti, Italia, Islanti, Liechtenstein, Luxemburg, Malta, Alankomaat, Norja, Puola, Portugali, Romania, Slovakia, Slovenia, Espanja, Ruotsi, Yhdistynyt kuningaskunta, Sveitsi.

Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3) Tämän tuotteen WLAN-ominaisuuksia tulee käyttää yksinomaan rakennusten sisällä.

Tuote on tarkoitettu liitettäväksi seuraavanlaiseen liityntäpisteeseen: 2,4 GHz WLAN.

"AVCHD", "AVCHD 3D", "AVCHD Progressive" ja "AVCHD 3D/Progressive" ovat tavaramerkjejã, jotka omistaa Panasonic Corporation ja Sony Corporation.

Java on reckisteröity tavaramerkki, jonka omistaa Oracle ja/tai sen sidosryhmãt.

Valmistetu Dolby Laboratories myöntämällä lisensillä. Dolby ja kaksois-D-symboli ovat Dolby Laboratories reckisteröimiä tavaramerkkejã.

Valmistetu lisensillä seuraavan numeroisten Yhdysvallain patentien mukaisesti: 5.956.674; 5.974.380; 6.226.616; 6.487.535; 7.392.195; 7.272.567; 7.333.929; 7.212.872 & mutut myönnetyt sekã hakemuksen alaset Yhdysvallain sekã maaïlmanlaajiset patentit. DTS-HD, tunnus, & DTS-HD ja tunnus yhdessã ovat reckisteröityjã tavaramerkkejã, & DTS-HD Master Audio | Essential on tavaramerkki, jotka omistaa DTS, Inc. Tuote sisälää ohjelmiston. © DTS, Inc. Kaikki oikeudet pidätetään.

HDMI, HDMI-Logo ja High-Definition Multimedia Interface ovat tavaramerkkejã tai reckisteröityjã tavaramerkkejã, jotka omistaa HDMI Licensing LLC Yhdysvalloissa ja muissa maissa.

Tämän tuotteen AVC Patent Portfolio ja VC-1 -käytöokeudet antavat käytäjälle henkilökohtaisen ja ei-kaupallisen oikeuden (i) koodata videoita standardien AVC ja VC-1 ("AVC/VC-1 Video") mukaisesti ja/tai (ii) dekoodata AVC/VC-1 -videoita, jotka toinen kuluttaja on koodannut henkilökohtaisessa ja ei-kaupallissessa toiminnassa ja/tai jotka on saatu sellaiselta videoden toimitajalta, jolla on oikeus toimittaa AVC/VC-1 -videoita. Käytöokeutta ei myönnetä suoraan tai epäsuorasti mitään muuta käytöä varten. Lisätietoja antaa MPEG LA, LLC. Katso http://www.mpegla.com.

HDAVI ControlTM on tavaramerkki, jonka omistaa Panasonic Corporation.

VIERA Connect on tavaramerkki, jonka omistaa Panasonic Corporation.

MPEG Layer-3 äänen pakkausmenetelmän käytöokeudet omistaa Fraunhofer IIS ja Thomson.

SDXC-Logo on tavaramerkki, jonka omistaa SD-3C, LLC.

"DVD Logo" on tavaramerkki, jonka omistaa DVD Format/Logo Licensing Corporation.

Wi-Fi CERTIFIED -logo on laatumerkki, jonka omistaa Wi-Fi Alliance. Wi-Fi Protected Setup -tavaramerkin omistaa Wi-Fi Alliance.

"Wi-Fi", "Wi-Fi Protected Setup", "Wi-Fi Direct", "WPA" ja "WPA2" ovat reckisteröityjã tavaramerkkejã, jotka omistaa Wi-Fi Alliance.

DivX®, DivX Certified® ja liittyvät logot ovat tavaramerkkejã, jotka omistaa Rovi Corporation tai sen tytähytöjä ja joita käytetään käytöökeussopimukssella. DivX®, DivX Certified® and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license.

TIETOJA MUODOSTA DIVX VIDEO: DivX® on digitaalinen videomuo, jonka on luonut DivX, LLC, Rovi Corporation in tytähytöjä. Tämä on virallinen DivX Certified® laite, joka toistaa DivX-videoita. Katso verkkosivustoa divx.com, jos haluat lisätietoja tai ohjelmistotyökaluja muuntaaksesi tiedostosi DivX-videoiki.

TIETOJA MUODOSTA DIVX VIDEO-ON-DEMAND: Tämä DivX Certified® laite tulee reckisteröidä, jotta voidaan toistaa ostettuja DivX Video-on-Demand (VOD) -elokuvia. Rekisteröintikoodin saamiseksi paikanna DivX VOD -osasto laitteen asetusvalikossa. Katso verkkosivustola vod.divx.com lisätietoja reckisteröinnin suorittamisesta.

DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.

Windows on tavaramerkki tai rekisteröity tavaramerkki, jonka omistaa Microsoft Corporation Yhdsvalloissa ja muissa maissa.

Skype, liittyvat tavaramerkit ja logot ja "S"-logo ovat tavaramerkkejä, jotka omistaa Skype Limited.

Tahān tuotteeseen sisältye seuraavat ohjelmistot: (1) ohjelmistot, jotka on kehittāny Panasonic Corporation Taita on kehittety kyseiselle yhtiõlle. (2) ohjelmistot, jotka kuuluvat koulimnanne osapuolele joiden käytöokeudet Panasonic Corporation omistaa, (3) ohjelmiston käytöokeudet myönnetään sopimukella GNU General Public License, Version 2 (GPL v2), (4) ohjelmiston käytöokeudet myönnetään sopimukella GNU LESSER General Public License, Version 2.1 (LGPL v2.1) ja/tai, (5) muta avoimen lähdeoodin ohjelmistot kui n käytöokeulsila GPL v2 ja/tai LGPL v2.1 toimitetut ohjelmistot, Kohtin (3) ja (4) kuluvia ohjelmistoja varten katso käytöokeulsien GPL v2 ja LGPL v2.1 ehtoja, koska tapaus voi löttyä sivustoilta http://www.gnu.org/licenses/old-licenses/gpl-2.0.html ja http://www.gnu.org/licenses/old- licenses/gpl-2.1.html. Lisäksi kohtin (3) ja (4) kuluvien ohjelmistojen tekijanoikeudet kuuluvat useille henkilõlle. Katso kyseisten henkilöiden tekijanoikeusilmoiitusa sivustolla http://panasonic.net/avc/oss/bdplayer/AWBPP12.html GPL/LGPL-ohjelmistoja jaetaan siinä toivossa,etta sitä on hyötyä, mutta ILMAN MITÄAN TAKUITA, jopa ilman hiljaista takuuta MYNTI KELEPOISUDESTA tai SOVELTVUUDESTA TIETTYN TARKOITUKSEEN. Ainakin kalme (3) vuotta tuotteiden toitituksesta Panasonic antaa kolmannelle osapuolele, joka ottaa yhteytä alla oleviin yhteystietoinhin, täydellisen koneelliseti luettavan kopion käytöokeulsila GPL v2/LGPL v2.1 varustetusta lähdeoodista veloittaen korkeintaan lähdeoodin fyssinen jakelun suorittamisesta aiheutuvat kustannukset. Yhteystiedot [e-mail] Lähdeoodi on myös vapaasti kaikkien saatavilla alla olevan verkkosivun kautta. http://panasonic.net/avc/oss/bdplayer/AWBPP12.html Kohtaan (5) kuulviin ohjelmistoihin sisältye seuraavat kohdat. 1. Tämä tuote sisältna ohjelmistoja, jotka on kehittänyrOpenSSL Project käytettäväksi sovelluksessa OpenSSL Toolkit. (http://www.openssll.org/) 2. Tämä tuote sisältna ohjelmistoja, jotka on kehittänyrUniversity of California, Berkeley ja sen tutjat. 3. FreeType koodi. 4. Independent JPEG Group:n JPEG-ohjelmisto.

(1) MS/WMA Tämä tuote on suojattu tietyillä immateriaialiokeuksila, jokta omistaa Microsoft Corporation ja kolmannet osapuoleet. Kyseisen tekniikan käytö tai jakelu tämä tuoteen uilkopuolele on kielletty ilman erillistä käytöokeutta, jonka on antanut Microsoft tai valtuutetu Microsofttin tyärtähtö. (2) MS/PlayReady/Lopputouteen merkintä Tämä tuote sisältna tekikkaa, joka on tietyjen Microsoftmimmateriaialiokeuksien alaista. Kyseisen tekniikan käytö tai jakelu tämä tuoteen uilkopuolele on kielletty ilman asianmuukaista käytöokeutta(-oikeuksia) Microsoftflita. (3) MS/PlayReady/Huormautukset loppukäytäääre Sisältojen omistaj hyödyntävät Microsoft PlayReadyTM -sisällönkäytöteknikkaa suojatakseen immateriaaliomaisuuttaan, mukaan luken tekijanoikeuskin suojattu sisälto. Tämä laite hyödyntäa PlayReady-tekniikkaa PlayReady-suojatun sisällón ja/tai WMDRM-Suojatun sisällón kättämäriski. Jos laite i teotua sisällón kättörajotuksia kunnolia, sisällón omistajat voitat vaatia Microfina peruuttamaan laitteen ominaisuuden käytäa PlayReady-suojattua sisälto. Peruuttaminen i vaikuta sujoaamattoman sisältojn tai sisälton, joka on suojattu miulla sisällönkäytöteknikolla. Sisällonomistajat voitat vaatia, etta paivitätag PlayReady-tekniken heidän sisältonen käytämästvar. Jos kiertädyt pàivityksest, et mahdollisesti voi käytäa sisältojä, joka edellytävät pàivitystä. (4) Vorbis, FLAC, WPA Suppliant Näytetän ohjelmiston käytöokeudet, kun valitaan "Software Licence" asetusvalikossa.* * [HOME] ⇒ "Setup" ⇒ "Player Settings" ⇒ "System" ⇒ "System Information"

Tekjianoikeudet 2004-2010 Verance Corporation. CinaviaTM on Verance Corporationin tavaramerkki. Suojattu yhdsvallaisella patentilla numero 7369677 ja Verance Corporation inissensin alaisilla kansainvälissä je myönnetyllä tari virellä olevilla patentella. Kaikiökeudet pidätätäen.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EY ja 2006/66/EY mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

Laitteen hävittäminen tai luovuttaminen

Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut laitteesta hävittämällä tai antamalla sen pois, toimi seuraavasti palauttaaksesi kaikki asetukset tehtaan esiasetuksiin, jotta poistetaan käyttäjän asetukset.

• Käyttöhistoria saatetaan tallentaa tämän laitteen muistiin.

VAROITUS

Tuote

Vähentääksesi tulipalon, sähköiskun tai laitteen vahingoittumisen vaaraa:
