Tyyppi	Betonisekoitin
Malli	FPM-1400
Merkki	Ferm
Mitat (P x L x K)	70 x 40 x 80 cm
Paino	30 kg
Jännite	230 V / 50 Hz
Tehonkulutus	500 W
Tilavuus	140 L
Käyttökelpoinen betonitilavuus	100 L
Rummun pyörimisnopeus	25 kierr./min
Suojausluokka	IPX4
Turvaominaisuudet	Hätäkäyntisuoja, ylikuormitussuoja
Huolto	Puhdista jokaisen käytön jälkeen, voitele liikkuvat osat
Puhdistus	Vedellä ja harjalla; älä käytä painepesuria
Lisävarusteet	Kantokahva, pyöräsarja (valinnainen)
Varaosat	Saatavana asiakaspalvelusta
Korjattavuus	Modulaarinen rakenne, monet osat vaihdettavissa
Takuu	2 vuotta
Käyttöalue	Kotikäsityöläiset ja työmaat
Toimitus sisältää	Betonisekoitin, käyttöohje

Usein kysytyt kysymykset - FPM-1400 Ferm

Kuinka puhdistan betonisekoittimen käytön jälkeen?

Poista karkeat jäämät, huuhtele rumpu vedellä ja puhdista se harjalla. Anna laitteen kuivua täysin ennen varastointia.

Kuinka säilytän betonisekoittimen oikein?

Säilytä sitä kuivassa, routattomassa paikassa, suojassa suoralta sateelta. Peitä se pölyn välttämiseksi.

Mitä turvatoimenpiteitä minun tulisi noudattaa?

Käytä suojalaseja ja käsineitä. Aseta laite tasaiselle alustalle ja varmista se kaatumista vastaan. Irrota verkkopistoke ennen huoltotöitä.

Mikä on sekoittimen tilavuus?

Rummun kokonaistilavuus on 140 litraa. Käyttökelpoinen betonitilavuus on noin 100 litraa.

Kuinka painava betonisekoitin on?

Laite painaa 30 kg. Kuljetukseen käytä pyöriä tai nosta sitä useamman henkilön voimin.

Voinko käyttää sekoitinta epätasaisella maalla?

Kyllä, mutta aseta se aina vakaalle, tasaiselle alustalle tärinän ja kaatumisen välttämiseksi.

Kuinka voin liikkuvat osat?

Voitele laakerit ja nivelet säännöllisesti sopivalla rasvalla. Tarkat välit löydät ohjeista.

Mitä tehdä, jos sekoitin ei käynnisty?

Tarkista virtalähde ja onko ylikuormitussuoja lauennut. Odota muutama minuutti ja yritä uudelleen. Jos ongelma jatkuu, ota yhteys asiakaspalveluun.

Ovatko varaosat saatavilla?

Kyllä, monet varaosat kuten hihnat, laakerit ja rumpu ovat saatavana Fermin asiakaspalvelusta. Korjaus on helppoa modulaarisen rakenteen ansiosta.

Mikä on rummun pyörimisnopeus?

Rumpu pyörii 25 kierrosta minuutissa, ihanteellinen tasaisen seoksen saavuttamiseksi.

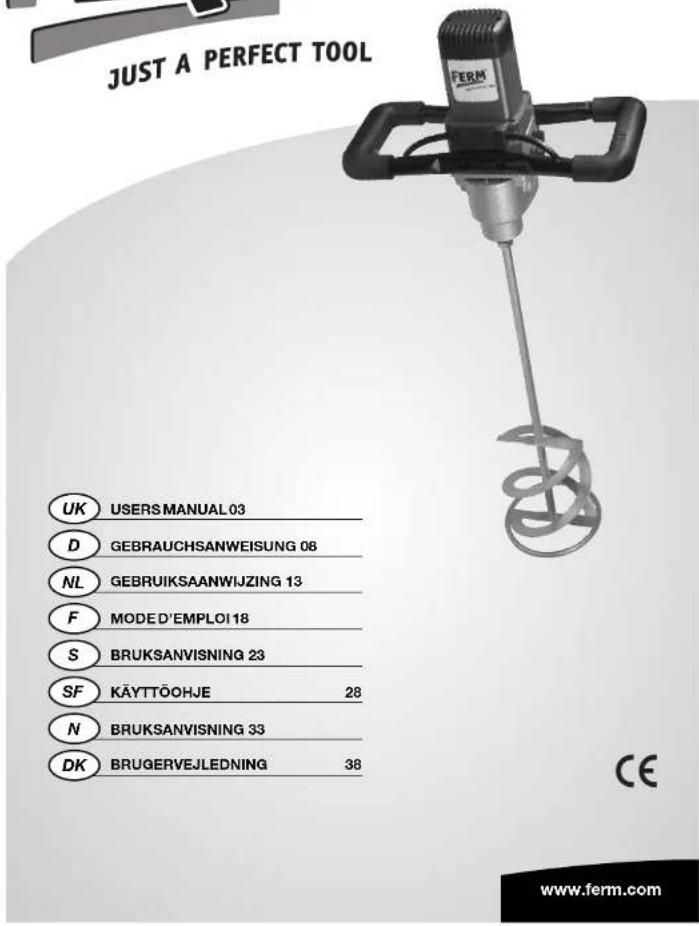

KÄYTTÖOHJE FPM-1400 Ferm

UK Subject to change
D Anderungen vorbehalten
NL Wijzigingen voorbehouden
F S ous réserve de modifications
S A ndringarförbehålles
SF Pidätämme oikeuden muutoksiin
N R ett till endringer for beholdes
DK Ret til ændringer forbeholdes

Art.nr. PMM1002

FPM-1400

Takuuehdot ilmenevät erillisestä takuukortista, joka toimitetaan laitteen mukana.

CE TODISTUS STANDARDINMUKAISUUDESTA (SF)

Vakuutamme omalla vastuullamme,

että tämä tuote on seuraavien standardien tai

standardoitujen dokumenttien mukainen.

EN60745-1, EN55014-1,

määräysten mukainen.

98/37/EEC

73/23/EEC

89/336/EEC

Voimassa 01-06-2005

ZWOLLENL

W. Kamphof

Laadunvalvontaosasto

VERF-/CEMENTMENGER FPM-1400

VEILIGHEIDSINSTRUCTIES EN BEDIENINGSVOORSCHRIFTEN

Elektroninen vakionopeussäätö pitää nopeuden kuormitettuna ja kuormittamattomana lähes samana tuottäen materiaalien tasaisen sekoittumisen.

Elektroninen ylikuormitussuoja

Moottorin äärimmäisessä ylikuormitustilanteessa elektroninen ylikuormitussuoja estää moottorin vaurioitumisen. Moottori pysähtyy tällöin ja käynnistyy vasta, kun kuormitusta on vähennetty.

Lämpötilaan liittyvä ylikuormitussuoja

Moottorin suojaamiseksi ylikuumenemiselta jatkuvan suuren kuormituksen aikana elektroninen ohjaus sammuttaa moottorin, kun kriittinen lämpötila on saavutettu.

Noin 3-5 minuutin jäähtymisajan jälkeen konetta voidaan jälleen käyttää ja kuormittaa.

Kun moottori on jo lämmin, lämpötilaan liittyvä ylikuormitussuoja toimii aiemmin.

6. HUOLTO JAKUNNOSSAPITO

Kunnossapito

Kun huollat moottoria, varmista että pistotulppa on irrotettu pistorasiasta. Ferm-laitteet on suunniteltu toimimaan pitkän aikaa mahdollisimman vähällä huollolla. Jotta laite toimisi jatkuvasti hyvin, sitä on hoidettava hyvin ja se on puhdistettava säännöllisesti.

• Moottorikotelon tuuletusaukot on puhdistettava aika ajoin ulkopuolelta.
• Moottori sammuttaa itsensä, kun hiiliharjat ovat loppuun kuluneet. Tällöin kone on lähetettävä huollettavaksi.
• 100 tunnin jälkeen: tarkista hiiliharjat
• 200 tunnin jälkeen: täytä vaihteiston voitelurasva

Eristyskyvyn varmistamiseksi kone on tämän jälkeen testattava. Tästä syystä tämä huoltotoirmi on jätettävä sähkökonekorjaamon tehtäväksi.

Puhdistus

Pyyhi laitteen ulkopinta säännöllisesti, mieluiten joka käyttökerran jälkeen, pehmeällä liinalla. Pidä ilmanvaihtoaukot pölyttöminä ja puhtaina. Jos lika ei irtoa muuten, pyyhi pehmeällä, saippuaveteen kostutetulla liinalla. Älä käytä puhdistukseen bensiiniä, alkoholia, ammoniakkia tai muita liuotteita. Ne voivat vahingoittaa muoviosia.

Viat

Jos kone vikaantuu esimerkiksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Tämän käyttöoppaan takasivulla on hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Laite toimitetaan tukevassa pakkauksessa, jotta se ei vahingoitu kuljetuksen aikana. Useimmat pakkausmateriaalit voidaan kierrättää. Toimita nämä materiaalit asianmukaisiin keräyspisteisin. Käytöstä poistetut laitteet voit toimittaa Ferm-myyjälle, joka huolehtii niiden hävittämisestä ympäristölle turvallisella tavalla.

3.ASENNUS

Sekoitusterän asennus

Irrota pistoke pistorasiasta, ennen kuin kiinnität sekoitusterän.

Käytä vain annetun halkaisijan mukaisia teriä.

• Kierrä sekoitusterä kierteellä (M14) mahdollisimman syvälle työkaluun.
• Kiristä terä hyvin kiintoavaimella.

4. KÄYTTÖ

SF

Virheellinen käyttö voi vaurioittaa konetta. Noudata seuraavia ohjeita:

- Käytä halkaisijaltaan enintään ilmoitetun mittaista terää.

- Älä kuormita konetta niin, että pyörimisnopeus hidastuu huomattavasti tai että kone pysähtyy.

Tarkista, että tyyppikilven jännite vastaa verkkovirran jännitettä. 230 V kone voidaan kytkeä 220/240 V verkkovirtaan.

Virtakytkin

- Käynnistä kone painamalla virtakytkintä (1).

• V irta katkeaa, kun kytkin vapautetaan.

Kytkimen lukitus

Voit lukita virtakytkimen painamalla ensin virtakytkintä (1) ja sitten nappia (2). Lukitus vapautuu, kun painat kytkimen pohjaan.

5. SÄHKÖMOOTTORIN OHJAUS

Käynnistysvirran rajoittaminen

Elektronisesti ohjattu käynnistys huolehtii siitä, että kone käynnistyy ilman nytkähdystä. Tämän ansiosta ohuet nesteet eivät roisku koneen käynnistyksen yhteydessä. Moottorin käynnistysvirran rajoituksen ansiosta 16 A sulake on riittävä.

Kuormittamattoman nopeuden alennus

Elektroninen ohjaus vähentää koneen nopeutta kuormittamattomana, mikä vähentää moottorin ja vaihteen melua ja kulumista.

Nopeuden esivalinta

Nopeus voidaan haluttaessa säätää nopeussätimellä (3): tarvittava nopeus määräytyy sekoitettavan materiaalin tyypistä. On suositeltavaa varmistaa nopeus käytännön kokeella.

Nopeuden valinta

Nopeuden valintakytkimen (4) avulla voidaan valita kaksi kierroslukualuetta:

1. vaihde: 150-300 r/min

2. vaihde 300-650 r/min

Tarvittava nopeus määräytyy sekoitettavan materiaalin tyypistä, ja nopeus on suositeltavaa varmistaa käytännön kokeella.

3. MONTAGE

Käyttöohjeessa ja laitteessa on käytetty seuraavia symboleita:

Soveltuvien EU-direktiivien turvallisuusstandardien mukainen

Luokan Il kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Osoittaa loukkaantumisvaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta.

Osoittaa sähköiskuvaaran.

Vioittuneet tai käytöstä poistettavat sähkölaitteet on toimitettava asianmukaiseen kierrätyspisteeseen.

Nopeudensäätö.

Irrota pistotulppa välittömästi pistorasiasta, jos johto vaurioituu tai jos laitetta aletaan huoltaa.

Käytä aina kuulosuojaimia.

Äänentehotaso

• T yökalua ei saa käyttää kosteissa tai märissä tiloissa, sateessa, sumussa tai lumisateessa ulkotiloissa tai ympäristössä, jossa on räjähdysvaara.
• Kytkimen on oltava OFF-asennossa ennen pistokkeen työntämistä pistorasiaan.
• Käytä pitkissä hiuksissa suojusta. Käytä vartalonmyötäisiä vaatteita.
• Kiinnitä sekoitusastia lattiaan siten, että se ei liiku.
• Suuntaa aina taaksepäin työkalun joustava johto. Joustavaa johtoa ei saa altistaa vetojännitykselle eikä se saa olla vasten teräviä reunoja tai kulkea niiden yli.
• Käytä lisäkahvaa.
• Otá huomioon reaktiomomentti.
• Käytä suojalaseja ja kuulosuojaimia.

MAALISEKOITIN / SEMENTTISEKOITIN FPM-1400

TURVA- JA KÄYTTÖOHJEET

Lue sähkölaitteiden ohjeet aina huolellisesti ennen käyttöä. Ohjeiden avuila ymmärrät laitteen toiminnan paremmin ja osaat väittää tarpeettomia riskejä. Pane ohjekirja huolellisesti talteen vastaisen varalle.

Sisältö:

1. Koneen tiedot
2. Turvaohieet
3. Asennus
4. Käyttö
5. Säkhömoottorin ohjaus
6. Huolto ja kunnossapito

SF

1. KONEEN TIEDOT

Johdanto

Kone on tarkoitettu vain betonin, sementin tai maalin sekoitukseen. Virheellinen käyttö voi vaurioittaa konetta.

Teknisettiedot

Liitäntäteho 1 400 W

Kuormittamaton nopeus:

-1. vaihde 150-300 r/min

-2. vaihde 300-650 r/min

Sekoitusterän ∅ 120 mm

Paino 6,0 kg

Toiminnot

1. Kytkin
2. Kytkimen lukitus
3. Nopeuden säätöpyörä
4. Nopeuden valintakytkin
5. Työkalun kiinnitys
6. Lisäkahva
7. Tuuletusaukot
8. Kiintoavain
9. Sekoitusterä
