KÄYTTÖOHJE ART NR 425135 Sunwind

Nämä ohjeet on laadittu turvallisuutesi vuoksi. Lue ne huolellisesti ennen laitteen käyttöönottoa.

Tämän lämmittimen sytytintä varten tarvitset yhden LR6 1,5 V pariston (ei sisälly toimitukseen).

Ennen käyttöönottoa

• Nestekaasulämmittimen käyttö on sallittu ainoastaan matalapaineisella propaanikaasulla.
• Laite on tarkoitettu nopeaan lämmittämiseen tai lisälämmittimeksi, ei ensisijaiseksi lämmönlähteeksi.

Turvallisuusvihjeitä

• Nestekaasupullojen säilytyksessä on noudatettava yleisiä kansallisia turvamääräyksiä.
• Älä nosta lämmitintä sen palaessa.
• Sulje painesäätimen venttiili, jos lämmitintä siirretään.
• Tarkasta kuukausittain, että nestekaasuventtiilin letku on kunnossa ja ettei siinä ole halkeamia.
• Käytä lämmittimessä ainoastaan matalapaineista propaanikaasua (30 mbar).
• Älä sijoita lämmitintä muiden lämmityslähteiden päälle eikä läheisyyteen.
• Älä sijoita lämmitintä tiloihin, joissa on paljon pölyä tai herkästi syttyviä aineita.
• Laitetta ei saa käyttää huoneissa, joissa nukutaan, kokoustiloissa, sairashuoneissa tai muissa yleisissä hoitotiloissa, kouluissa, myyntihuoneistoissa, varastoissa tms. Älä myöskään käytä laitetta kellarissa, maatason alapuolisissa kerroksissa tai pesutiloissa.
• Älä sijoita lämmitintä sähköisten laitteiden tai kytkentöjen alle.
• Älä myöskään sijoita lämmitintä liian lähelle kangaspintoja (sohvat, nojatuolit, verhot ym.).
• Älä käytä ulkotiloissa.
• Jos tunnet kaasun hajua, irrota paineensäätöventtiili ja ota yhteyttä jälleenmyyjääsi tai kaasuasentajaan. Älä missään nimessä etsi vuotoa avotulen avulla, vaan käytä saippuavettä, joka kuplimisellaan paljastaa mahdollisen vuotokohdan.
• Jos lämmitin joutuu suoraan kontaktiin palavien aineiden kanssa, jos se peitetään tai jos turvallisuusmääräyksiä ei noudateta, saattaa se aiheuttaa tulipalon. PIDÄ SIIS LÄMMITIN EROSSA PALAVISTA MATERIAALEISTA.
• Jollet käytä lämmitintä pitkään aikaan, irrota paineensäätöventtiili kaasupullosta.
• Älä yritä itse korjata lämmitintä, jos tarvetta ilmenee, ota yhteyttä valtuutettuun kaasuhuoltoliikkeeseen.

Turvallisuusmääräyksiä

• Nestekaasulämmitintä on aina käytettävä aikuisten valvonnassa, älä koskaan luovuta lämmitintä lasten käsiin.
• Lämmitin kuumenee käytössä etuosastaan huomattavasti. Huolehdi, ettei se joudu liian lähelle palavia aineita.
• Käännä lämmitin aina huoneen keskiosaa kohti.
• Käytä lämmitintä vain tiloissa, joissa on riittävä ilmanvaihto.
• Ensimmäisellä käyttökerralla saattaa esiintyä hieman palaneen hajua. Tämä on normaalia, ja se poistuu muutaman minuutin käyttökerran jälkeen.
• Sammuttaessasi lämmittimen, sulje kaasupullon painesäätimen venttiili.
• Kaasupullon vaihto tulee suorittaa hyvin ilmastoidussa tilassa ja poissa avotulen läheltä.
• Lämmittimen lämpöelementti on syytä suojata pölyltä ja lialta, kun lämmitintä ei käytetä. Säilytä lämmitin kuivassa tilassa.

Lämmittimen teho	Huoneen koko Riittävä ilmanvaihto
1 vähintään	28 m3	32 cm3
2 vähintään	54 m366 cm	3
3 vähintään	80 m399 cm	3

Asennusohjeet

a) Irrota ruuvit lämmittimen takakannesta, jolloin kansi irtoaa. b) Kaasuletku yhdistää paineensäätöventtiilin lämmittimeen. Kiinnitä letku lämmittimeen letkunkiristimen avulla. c) Kaasuletku (kuva 1 osa 3) kiinnitetään paineensäätöventtiiliin (kuva 1 osa 1) letkunkiristimen avulla (kuva 1 osa 4). d) Uunissa on sähkösytytys eli näin ollen tarvitsee yhden LR06 AA 1,5V pariston toimiakseen. Aseta paristo paristokoteloon, joka sijaitsee lämmittimen yläosassa. e) Paineensäädin kiinnitetään kaasupulloon nostamalla lukitusrengasta (kuva 1 osa 5) ja painamalla se kiinni pulloon kuvan 2 osoittamalla tavalla. Kun paineensäädin on paikallaan se lukitaan painamalla lukitusrengas alas kuvan 3 osoittamalla tavalla. f) Kaasunsyöttö avataan nostamalla kääntämällä säätöventtiilin päällä oleva vipu. Uudenmallisissa kaasusäätimissä säätöventtiili sijaitsee säätimen sivussa.

g) Jollet saa painesäädintä kytkettyä, ota yhteys jälleenmyyjääsi. h) Sulkeaksesi kaasunsyötön käännä vipu takaisin kiinni-asentoon. Älä koskaan sulje kaasua irrottamalla säädintä pullosta jos vipu on auki-asennossa. i) Kun säätöventtiili on kiinnitetty ja pullo sijoitettu lämmittimen takaosaan kiinnitä takakansi kahdella ruuvilla.

Huom. Jos liekki jatkaa palamistaan vaikka paineensäädin on suljettu, älä yritä irrottaa säädintä pullosta vaan ota heti yhteys jälleenmyyjääsi.

Käyttöohjeet

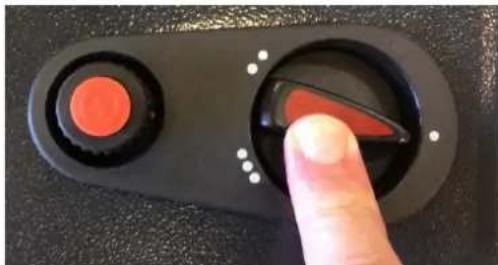

Kaasulämmitintä ohjataan seuraavilla tavoilla:

a. Paineensäädin kaasupullon päällä, jolla avataan kaasun syöttö. b. Säätökytkin lämmittimen päällä jolla säädetään tehoa sekä liekinvarmistinta. c. Kipinäsytytin (vaatii pariston).

1. Avaa paineensäätimen venttiili niin että liekin kuva tulee näkyviin.
2. Paina lämmittimen päällä olevaa oikeanpuoleista säätökytkintä alas ja käännä sitä samanaikaisesti vastapäivään teholle 1. Pidä säätökytkintä painettuna ja pidä samanaikaisesti vasemmanpuoleista kipinäpainiketta alaspainettuna – kuulet samalla kipinän naksutusta.

1. Kun näet liekin syttyneen, voit päästää irti vasemmanpuoleisesta kipinäpainikkeesta. Oikeanpuoleista säätökytkintä voi pitää vielä alaspainettuna noin 20-30 sekunnin ajan. Tämän jälkeen säätökytkimestä voidaan valita haluttu tehoasento (1-2-3). Lämmitin saavuttaa täyden tehonsa muutaman minuutin kuluttua.

Huom:

Jos pilottiliekki tai osa lämmittimen polttimosta ei syty, päästä kytkimestä ja anna kaasun haihtua noin minuutin ajan. Yritä sen jälkeen uudelleen.

4. Sammuttaaksesi lämmittimen:

Sulje kaasunsyöttö kääntämällä kaasusäätimen venttiili jolloin kaasulämmittimen pilottiliekki sammuu. Mikäli lämmitintä ei käytetä vähään aikaan olisi kaasusäädin syytä irrottaa kaasupullosta.

Älä seiso laitteen edessä käyttäessäsi kytkimiä. Seiso lämmitimen vierellä tai takana. Jos olet sammuttanut lämmittimen, älä käynnistä sitä uudelleen 5 minuuttiin.

Älä koskaan käytä lämmitintä ilman valvontaa.

Vinkki:

Mikäli paristosytytys ei syystä tai toisesta toimi, voit aina sytyttää lämmittimen oheisen kuvan osoittamalla tavalla.

Lämpöteho kW Kaasunkulutus g/tunti
suurin	Keski	Pienin	Suurin	Keski
4.2	2.8	1.4		300

Pienin 200

Turvallisuus

• Lämmittimessä on sisäänrakennettu liekinvarmistin, joka automaattisesti katkaisee kaasunsyötön, mikäli liekki sammuu. • Lämmittimessä on happitunnistin

Puhdistus ja huolto

• Pyyhi laite kostealla rievulla, älä käytä vahvoja pesuaineita.
• Varo naarmuttamasta laitetta terävillä työkaluilla.
• Tarkasta säätimien toimivuus ja painesäätimen ja letkun tiiviys vähintään 12 kk välein.
• Kun puhdistat lämmitintä, varo vahingoittamasta liekinvarmistinta sekä sytytintä. Sytyttimen vääntyminenkin saattaa aiheuttaa toiminnan epävarmuuden.

Hyväksynnät

- Tämä lämmitin täyttää EU:n sisäiset turvallisuusvaatimukset ja on CE-merkitty (90/396/EEC)

Lisätiedot: www.sunwind.fi

CE-845BS-0010				MODEL NO.425135
Id No.: 000001				YONGDA
		BE-FR-GR-IE-IT-LU-PT-ES-GB			DK-FI-NL-NO-SE-CH
P:		28/37mbar			30mbar
Cat:		ISB+			ISBIP
	Q:4.2KW		Q:4.2KW
Kw Max		4.2KW
Min		1.6KW
g/h Max		305.6g/h
	Min	116.4g/h
Advarsel: Brukes kun i godt ventilert område. Ovnen må ikke brukes iforsamlingslokaler, overnattingssteder, sykehus og andre pleieinstitusjoner,omsorgsboliger, skoler, salgslokaler,lager,m.m.Les bruksanvisningen.Warning: For use only in well ventilated areas. Not for use in public areas. ReadInstruction manual carefully.Varoitus: Käytä ainoastaan hyvin ilmastoiduissa tiloissa. Uunia ei saa käyttää:kokoonpanohalleissa, majoituslaitoksissa, sairaaloissa, hoitolaitoksissa,hoitokodeissa, kouluissa, näyttelytiloissa ja varastoissa jne.Varning: Använd endast i väl ventilerade utrymmen. Skall ej användas isamlingslokaler, övernattningsrum, sjukhus, värdinrättningar, skolor, utställningslokaler, lager, etc.

Sunwind Gylling AS • Postboks 64 • N-1309 RUD • Norge

Rudssletta 71-75 • N-1351 RUD • Norja
