KÄYTTÖOHJE ART NR 425155 Sunwind

Nämä ohjeet ovat turvallisuutesi vuoksi. Lue ne huolellisesti ja säilytä ohjeet myöhempää käyttöä varten.

Ennen kuin aloitat

• Tätä kamiinaa saa käyttää vain nestekaasulla (30 mbar).
• Kamiina on tarkoitettu asuinrakennusten ja mökkien lämmittämiseen. Sitä ei ole tarkoitettu AINOKSI lämpölähteeksi, vaan lisälämmittimeksi. Kamiinaa ei ole hyväksytty käytettäväksi julkisissa tiloissa, kouluissa, päiväkodeissa, seurakuntatiloissa, jne.

HUOMAA: Lämmitettävän tilan tilavuuden tulee olla vähintään 28 m³. Huoneen tuuletusaukon koon pitää olla vähintään 35 cm².

Kehotukset turvallisuuden takaamiseksi

• Nestekaasupulloja tulee säilyttää voimassa olevien lakien ja määräysten mukaisesti.
• Älä siirrä kamiinaa sen ollessa sytytettynä.
• Sulje kaasunsyöttö ennen kamiinan siirtämistä.
• Tarkista nestekaasuletku halkeamien varalta säännöllisesti ja vähintään aina nestekaasupullon vaihdon yhteydessä. Letku pitää vaihtaa vähintään joka kolmas vuosi.
• Käytä ainoastaan matalapaineista nestekaasua (30 mbar).
• Älä laita kamiinaa toisen lämpölähteen päälle tai lähelle.
• Älä käytä kamiinaa pölyisissä ympäristöissä tai palavien kaasujen läheisyydessä.
• Laitetta ei saa käyttää ihmisten nukkumatiloissa, seurakuntatiloissa, sairaaloissa tai muissa hoitolaitoksissa, kouluissa, myyntitiloissa, varastoissa, jne. Sitä ei saa käyttää myöskään kellareissa tai muissa matalissa peitetyissä tiloissa.
• Älä sijoita kamiinaa sähköasennusten alle tai lähelle.
• Älä käytä kamiinaa ulkotiloissa, koska liekki saattaa sammua.
• Jos kamiinasta vuotaa nestekaasua, sulje kaasunsyöttö ja ota yhteyttä myyjääsi tai asentajaasi. Älä koskaan käytä avotulta kaasuvuodon paikantamiseksi. Sivele liitokset ja letku saippuavedellä tai veden ja tiskiaineen sekoituksella ja tarkista, muodostuuko ilmakuplia.

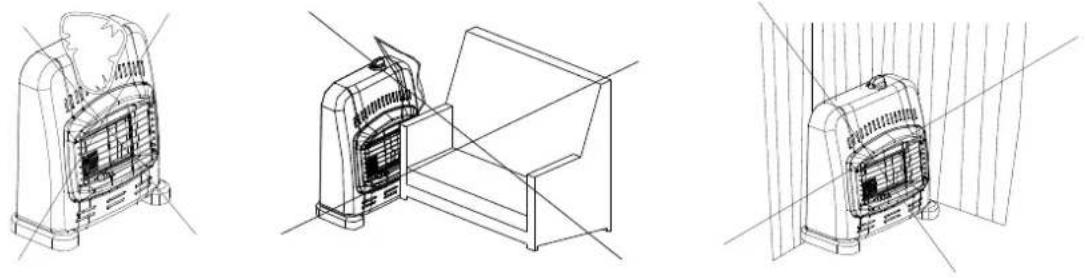

• Voi syttyä tulipalo, jos kamiina peitetään tai jos se koskettaa palavia materiaaleja, kuten verhoja, pöytäliinoja, vuodevaatteita tai muita vastaavia. PIDÄ KAMIINA ETÄÄLLÄ PALAVISTA MATERIAALEISTA.
• Jos kamiinaa ei käytetä pitkään aikaan, kytke säädin irti nestekaasupullosta.
• Älä yritä korjata tai muunnella kamiinaa, vaan ota yhteyttä myyjääsi huoltoa varten.
• Jos haluat asentaa kamiinan seinään, käytä alkuperäistä seinäkannatinta (lisätarvike).

Turvallisuussäännöt

• Kamiinan ylä- ja etuosa tulevat erittäin kuumiksi käytön aikana. Älä koske näihin pintoihin palovammojen välttämiseksi.
• Suuntaa kamiina aina tilan keskikohtaa kohti.
• Käytä kamiinaa vain hyvin tuuletetuissa tiloissa.
• Ensimmäisen käyttöönoton aikana saattaa ilmetä heikkoa palaneen käryä. Tämä on täysin normaalia ja lakkaa muutamassa minuutissa.
• Sulje nestekaasupullon venttiili käytön jälkeen.
• Pidä lapset ja kotieläimet turvallisella etäisyydellä kamiinasta.

Asennusohjeet

1. Poista kamiina pakkauksesta - ole tarkka ja poista kaikki päällysteet.
2. Kaasusäädin tulee asentaa kamiinaan kaasuletkun ja kaasuklemmareiden avulla ennen sen asentamista nestekaasupulloon.
3. Kiinnitys nestekaasupulloon on vasenkierteinen, eli säädin ruuvataan kiinni vastapäivään.
4. Kaasunsyöttö avataan nestekaasupullossa olevasta hanasta.

Kaasusäiliö ja siihen asennettu paineenalennusventtiili

Vasenkierteinen liitos

Kamiina voidaan asentaa seinään alkuperäisellä seinäkannattimella (lisävaruste). Tällöin kaasuletku voidaan sijoittaa kamiinan alle tai muuhun paikkaan, jos letku vedetään kamiinasta poispäin (ota yhteyttä myyjääsi ja kysy asennukseesi sopivaa ratkaisua).

VAROITUS!

Noudata alla olevan kuvan mukaisia minimietäisyyksiä, jos asennat kamiinan kiinteästi. Käytä VAIN tälle kamiinalle tarkoitettua seinäkannatinta (lisävaruste).

Sytytys.

1 Kamiinaa käytetään seuraavalla tavalla:

- Kamiinan yläosassa olevista säätimistä annetaan sytytyskipinä ja säädetään tehoa.

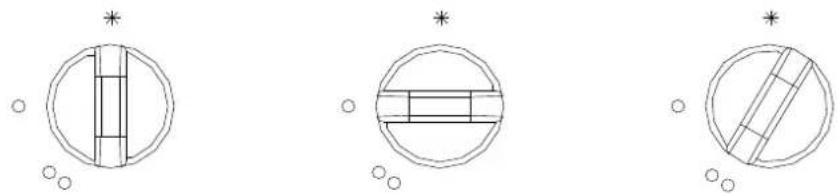

2 Avaa venttiili kiertämällä säädintä siten, että se osoittaa liekin merkkiin. 3 Paina säädin alas siten, että nuoli osoittaa tähteä. Pidä säädintä alas painettuna viisi sekuntia ennen kuin kierrät säädintä niin paljon, että kuulet naksauksen. Jos kamiina ei syty ensimmäisellä yrityksellä, toista toimintosarja. 4 Kun liekki on syttynyt, pidä säädintä alas painettuna vielä noin 20 – 30 sekuntia. Käännä sen jälkeen säädin haluamallesi teholle. Kamiina saavuttaa täyden tehon muutamassa minuutissa. Jos liekki ei syty viiden yrityksen jälkeen, odota 30 sekuntia ennen uutta yritystä.

Älä seiso kamiinan edessä kun säädät sitä. Seiso sivulla tai takana.

6 Sulje kamiina seuraavalla tavalla:

Sulje kaasunsyöttö nestekaasupullosta. Jos kamiinaa ei käytetä pitkään aikaan, kytke myös säädin irti nestekaasupullosta.

Kamiinaa ei saa laittaa uudestaan päälle viiden minuutin aikana sen sulkemisesta.

HUOMAA:

Varmista, että elementti on syttynyt ja lämpiää ennen kuin säädät sitä!

Asento • = yksi elementti lämpiää

Asento •• = kaksi elementtiä lämpiää.

Jos toinen elementti ei syty viiden sekunnin kuluessa, huiskuttele hieman kättä kamiinan edessä, jotta kaasu syttyy.

VAROITUS: Älä koskaan jätä kamiinaa valvomatta käytön aikana!

VINKKI:

Jos kamiina on vaikea sytyttää, erityisesti kylmissä olosuhteissa, käytä pitkää sytytintä tai pitkiä tulitikkuja sytyttämisessä. Noudata yllä kuvattua toimintosarjaa, mutta vie ensimmäisen naksahduksen aikana avotuli siihen kohtaan, josta tulee kipinä kamiinaan.

Turvallisuus

• Kamiinassa on sisäänrakennettu anturi, joka sulkee kaasunsyötön liekin sammuessa.
• Kamiinassa on sisäänrakennettu happimäärän anturi.

Huolto ja puhdistus

• Puhdista kamiina kostealla liinalla. Älä käytä vahvoja puhdistusaineita tai pesuharjaa.
• Älä käytä teräviä välineitä.
• Tarkista jokaisen venttiilin toiminta vähintään kerran vuodessa ja vaihda kaasuletku vähintään joka kolmas vuosi.
• Polttimet voi puhdistaa paineilmalla, jos sellainen on käytettävissä.

Domestic flueless Space heater				606811
Modell		LI5118series
Kategori		☐ I3+	☐ I3B/P	☐ I3B/P	☐ I3B	☐ I3B/P
Brennertype		Atmosfærebrenner
Dyse str (mm)		0.49/0.35	0.49/0.35	0.43/0.3	0.49/0.35	0.46/0.33
Nominellt trykk (mbar)		28-30/37	29	50	29	37
Gasstype		G30/G31	G30	G30	G30	G30
Nominellt input (kW) (Hs)	Max	1.6	1.6	1.6	1.6	1.6
	Min	0.6	0.6	0.6	0.6	0.6
Gass forbruk(g/h)	Max	118	118	118	118	118
	Min	44	44	44	44	44
Tenning		Piezo elektrisk
Mål (cm)		300×150×400mm
Vekt		2.7kg
Gassylinder		-
Destination countries		BE, CH, CY, ES, GR, IT, LT, SI	BG, CY, CZ, DK, EE, FI, GR, HU, IS, IT, NL, NO, RO, SE, SK	DE, AT, CH.	BE, CY, ES, FI, FR, GB, GR, IE, MT, PT	PL

Hyväksynnät

Sunwind -nestekaasukamiinaMiniflame				400811
Tuotteen nimi		LI5118 -sarja
Kaasuluokitus		☐ I3+	☐ I3B/P	☐ I3B/P	☐ I3B	☐ I3B/P
Poltin, tyyppi		Happipoltin
Suukappale,halkaisija (mm)		0,49/0,35	0,49/0,35	0,43/0,3	0,49/0,35	0,46/0,33
Kaasunpaine (mbar)		28-30/37	29	50	29	37
Kaasun tyyppi		G30/G31	G30	G30	G30	G30
Nimellinenlämmitysteho(kW)	Max	1,6	1,6	1,6	1,6	1,6
	Min	0.6	0.6	0.6	0.6	0.6
Kaasunkulutus (g/h)	Max	118	118	118	118	118
	Min	44	44	44	44	44
Sytytys		Pietsosähköinen
Mitat (mm)		300 × 150 × 400
Paino (kg)		2,7
Kaasupullo		-
Soveltaminen, maat		BE, CH,CY, ES,GR, IT,LT, SI	BG, CY,CZ, DK,EE, FI,GR, HU,IS, IT, NL,NO, RO,SE, SK	DE, AT,CH.	BE, CY,ES, FI,FR, GB,GR, IE,MT, PT	PL

Hyväksyntä

Tämä kamiina on CE-hyväksytty ja täyttää kaikki kaasulaitedirektiivin 90/396/ETY vaatimukset.

SUNWIND

Sunwind Gylling AS • Postboks 64 • N-1309 RUD • Norja

Rudssletta 71-75 • N-1351 RUD • Norja
