KÄYTTÖOHJE P361XGHL SMEG

1.1 Turvallisuuteen liittyvät yleiset varoitukset 60
1.2 Valmistajan vastuu 63
1.3 Laitteen käyttötarkoitus 64
1.4 Tyyppikilpi 64
1.5 Tämä käyttöohje 64
1.6 Hävittäminen 64
1.7 Miten käyttöohjetta luetaan 65

2 Kuvaus 66

2.1 Yleinen kuvaus 66
2.2 Symbolit 67

3 Käyttö 68

3.1 Varoitukset 68
3.2 Ensimmäinen käyttökerta 68
3.3 Keittotason käyttö 69

4 Puhdistus ja huolto 71

4.1 Varoitukset 71
4.2 Laitteen puhdistus 71

5 Asennus 73

5.1 Turvaohjeet 73
5.2 Työtason muotoilu 73
5.3 Kalusteasennus 74
5.4 Kiinnityskannattimet 75
5.5 Kaasuliitäntä 76
5.6 Mukautus eri kaasutyyppeihin 78
5.7 Sähköliitäntä 84
5.8 Ohjeet asentajalle 85

Nämä ohjeet ovat voimassa vain käyttömaissa, jotka on lueteltu laitteen tiedot sisältävässä laitteeseen kiinnitetyssä kilvessä.

Tämä kalusteasennettava keittotaso kuuluu luokkaan 3.

Lue tämä käyttöopas huolellisesti. Ohjeiden noudattaminen takaa laitteen ulkomuodon ja toiminnan säilymisen muuttumattomina.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1 Varoitukset

1.1 Turvallisuuteen liittyvät yleiset varoitukset

Henkilövahingot

• Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana. Älä koske kuumentaviin osiin käytön aikana.
• Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä: kytke laite pois ja peitä liekki kannella tai sammutuspeitteellä.
• 8-vuotiaat lapset, fyysisesti tai psyykkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole kokemusta laitteen käytöstä, saavat käyttää laitetta aikuisen tai turvallisuudestaan vastaavan henkilön valvonnassa tai opastamana.
• Lapset eivät saa leikkiä laitteella.
• Pidä alle 8-vuotiaat lapset etäällä laitteesta, ellei heitä valvota jatkuvasti.

• Älä päästä alle 8-vuotiaita lapsia laitteen läheisyyteen sen toiminnan aikana.

• Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• Varmista, että liekin jako-osat ja poltinkannet on asetettu oikein paikoilleen.
• Toimi äärimmäisen varovaisesti, sillä keittoalueet kuumenevat nopeasti. Vältä kattiloiden tyhjänä kuumentamista. Ylikuumenemisen vaara.
• Rasvat ja öljyt voivat syttyä palamaan jos ne ylikuumenevat. Älä poistu paikalta kun valmistat öljyä tai rasvaa sisältäviä ruokia. Jos öljyt tai rasvat syttyvät palamaan, älä koskaan käytä vettä sammutukseen. Laita kansi kattilan päälle ja kytke asianmukainen keittoalue pois.
• Paistoa on aina valvottava. Lyhyttä paistoa on valvottava jatkuvasti.
• Älä aseta metallisia esineitä kuten esimerkiksi astioita tai ruokailuvälineitä keittotason pinnalle, sillä ne voivat ylikuumentua.
• Älä työnnä teräviä metalliesineitä (ruokailuvälineitä tai työkaluja) laitteessa oleviin aukkoihin.

Varoitukset

• Älä käytä spray-suihkeita tämän laitteen läheisyydessä, kun se on toiminnassa.
• Sammuta laite käytön jälkeen.
• Älä tee muutoksia laitteeseen.
• Älä koskaan yritä korjata laitetta yksin tai ilman pätevän teknikon apua.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen.

Laitteelle aiheutuvat vahingot

• Älä istu laitteen päälle.
• Älä puhdista laitetta höyryllä.
• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos ja ne voivat syttyä palamaan niiden ylikuumenemisen vuoksi. Toimi äärimmäisen varovaisesti

• Älä jätä esineitä keittotason päälle.

• Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.

• Älä suihkuta suihkeita uunin läheisyydessä.
• Älä käytä muovisia keittiövälineitä tai astioita ruokien paistossa.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.
• Jos neste kiehuu yli, puhdista valunut neste pois keittotasolta.
• Älä kaada keittotasolle happamia aineita kuten sitruunamehua tai etikkaa.
• Älä laita tyhjiä kattiloita tai pannuja päällä olevien keittoalueiden päälle.
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä käytä teräsosien tai metallipinnoituksilla (esim. anodisointi, nikkelöinti, kromaus) käsiteltyjen osien puhdistukseen klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.

- Älä pese tasoon kuuluvia irrotettavia ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.

Asennus

• Tätä laitetta ei saa asentaa veneisiin tai asuntovaunuihin.
• Laitetta ei saa asentaa jalustan päälle.
• Asenna laite kalusteeseen toisen henkilön avulla.
• Laitteen eteen ei saa asentaa sisustusovea tai paneelia, ettei se ylikuumene.
• Ennen laitetta koskevien toimenpiteiden suorittamista (asennus, huolto, asemointi tai siirto), varustaudu aina henkilönsuojaimilla.
• Ennen laitteessa suoritettavia toimenpiteitä, kytke yleinen virransyöttöjärjestelmä pois päältä.

• Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti.

• Kaasuliitäntä täytyy antaa pätevän teknisen henkilökunnan tehtäväksi. Joustavan putken liitäntä on tehtävä niin, että sen pituus ei ylitä joustavien teräsputkien maksimipituutta 2 metriä.

• Letkut eivät saa joutua kosketuksiin liikkuvien osien kanssa eikä ne saa litistyä.
• Käytä vaadittaessa määräyksen mukaista paineensäädintä.
• Jokaisen toimenpiteen jälkeen tarkista, että kaasuliitäntöjen kiristysmomentti on 10 Nm ja 15 Nm välillä.
• Kun asennus on suoritettu, tarkasta mahdolliset vuodot saippuanesteellä. Älä koskaan käytä liekkiä.
• Anna sähkökytkennät ammattitaitoisen teknikon tehtäväksi.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Käytä vähintään 90 °C kestäviä kaapeleita.

• Virtajohtimien ruuvien kirstysmomentit liitinrimassa tulee olla 1,5-2 Nm.

• Jos virtajohto täytyy vaihtaa, sen saa tehdä vain valtuutettu tekninen henkilökunta.

• Varmista ennen asentamista, että paikalliset jakeluolosuhteet (kaasun tyyppi ja paine) ja kodinkoneen säädöt ovat yhteensopivat.
• Tämän kodinkoneen säädöt löytyvät kaasun säätötarrasta.

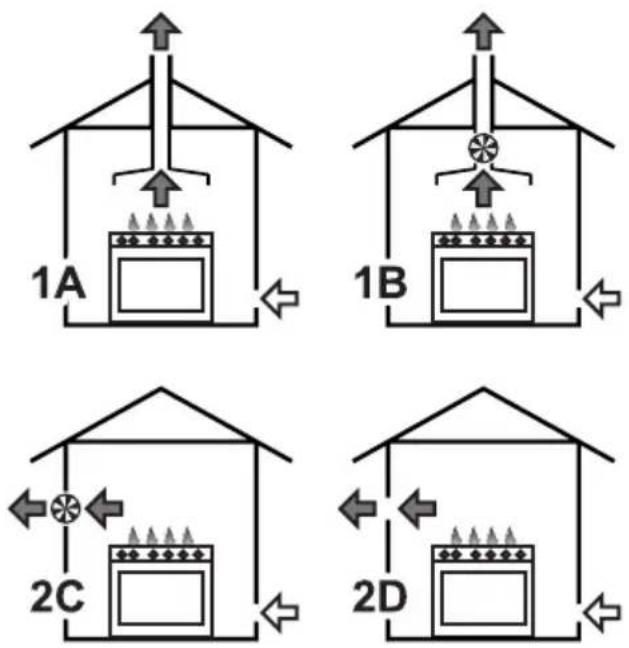

• Tätä kodinkonetta ei ole liitetty palamistuotteiden poistolaitteeseen. Se täytyy asentaa ja liittää voimassa olevien asennusmääräysten mukaisesti. On huomioitava erityisesti ilmankiertoa koskevat vaatimukset.

Laitteeseen liittyen

• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä työnnä teräviä metalliesineitä (ruokailuvälineitä tai työkaluja) laitteessa oleviin aukkoihin.
• Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.
• Laitetta ei ole tarkoitettu käytettäväksi ulkoisten ajastimien tai kauko-ohjainten kanssa.

1.2 Valmistajan vastuu

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat:

• käyttötarkoitukseen nähden poikkeavasta käytöstä
• käyttöoppaassa olevien määräysten noudattamatta jättämisestä
  • jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten varaosien käytöstä.

1.3 Laitteen käyttötarkoitus

Laite on tarkoitettu ruokien paistamiseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta.

1.4 Tyyppikilpi

Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa

1.5 Tämä käyttöohje

Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan. Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi.

1.6 Hävittäminen

Laite tulee hävittää erillään kotitalousjätteistä (direktiivit 2002/95/EY, 2002/96/EY, 2003/108/EY).

Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan unionin direktiivinen mukaisesti.

Laitteen hävittämiseksi:

- Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa.

Sähkövirta Sähköiskun vaara

• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.

- Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä.

Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä.

- Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen.

Muovipakkaukset Tukehtumisen vaara

• Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä pakkausmateriaaleihin kuuluvilla muovipusseilla.

1.7 Miten käyttöohjetta luetaan

Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä:

Varoitukset

Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen.

Kuvaus

Laitteen ja lisävarusteiden kuvaus.

Käyttö

Laitteeseen ja lisävarusteisiin liittyvää tietoa.

Puhdistus ja huolto

Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa.

Asennus

Pätevälle teknikolle kuuluvaatietoa: asennus, käyttöönotto ja säätö.

Turvallisuuteen liittyvät varoitukset

Tietoa

Neuvo

1. Käyttöohjeiden järjestys.

- Yksittäinen käyttöohje.

2 Kuvaus

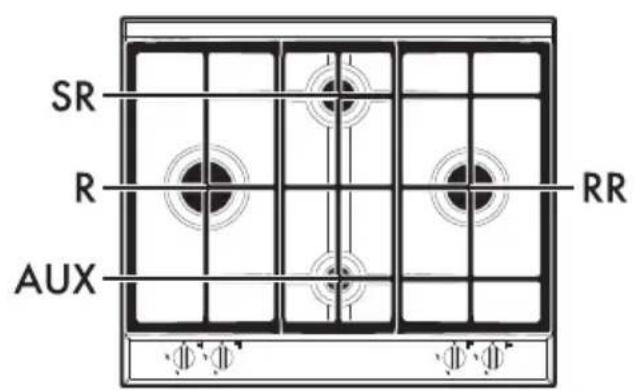

2.1 Yleinen kuvaus

RR = Alennettu nopea

RR ^* = Alennettu nopea

R = Nopea

UR = Erittäin nopea

UR2 int = Pika sisäinen liekin jako-osa

UR2 est = Pika ulkoinen liekin jako-osa

2.2 Symbolit

Keittoalueet

□ | Edessä vasemmalla
□ Keskellä vasemmalla
□|Takana vasemmalla
Keskellä sisäinen
|□| Keskellä ulkoinen
Edessä oikealla
□Keskellä oikealla
Takana oikealla

Polttimien kytkimet

Käytetään tasolla olevien polittimien sytyttämiseen ja säätämiseen. Paina ja käännä kytkimiä vastapäivään arvon kohdalle sytyttääksesi vastaavat polittimet. Liekkiä säädetään kääntämällä kytkimiä maksimin ja minimin välillä olevalla alueella. Sammuta polittimet asettamalla kytkimet takaisin asentoon

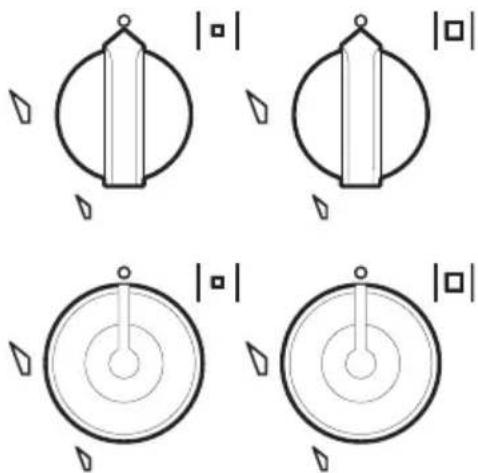

(vain tarkoituksenmukaisissa malleissa)

Kaksinkertaisella liekin jako-osalla varustettu poltin koostuu lisäpolttimesta ja pikapolttimesta. Sitä ohjataan kahdella eri kytkimellä joiden avulla liekkejä voidaan käyttää yhdessä tai erikseen, tarpeiden mukaan.

3 Käyttö

3.1 Varoitukset

Väärä käyttö Palovammojen vaara

• Varmista, että liekin jako-osat ja poltinkannet on asetettu oikein paikoilleen.
• Rasvat ja öljyt voivat syttyä ylikuumentuessa. Toimi äärimmäisen varovaisesti.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos.
• Älä suihkuta suhkeita laitteen läheisyydessä.
• Älä koske laitteen lämmityselementtiä sen toiminnan aikana. Anna niiden jäähtyä ennen mahdollisen puhdistuksen suorittamista.
• Älä päästä alle 8-vuotiaita lapsia laitteen läheisyyteen sen toiminnan aikana.

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä tinapaperia politimien tai keittotason peittämiseen.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.
• Jos neste kiehuu yli, puhdista valunut neste pois keittotasolta.

3.2 Ensimmäinen käyttökerta

1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista.
3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks. 4 Puhdistus ja huolto).

3.3 Keittotason käyttö

Kaikki laitteen kytkimet ja ohjaimet sijaitsevat samassa etupaneelissa. Jokaiselle kytkimelle on osoitettu vastaava poltin. Keitin on varustettu elektronisella sytytyslaitteella. Sytyttämistä varten riittää, että painat ja käännät kytkintä vastapäivään suurimman liekin kohdalle, kunnes poltin syttyy. Mikäli poltin ei syty 15 sekunnin kuluessa, käännä kytkin kohtaan . Odota 60 sekuntia ennen kuin yrität sytyttää uudelleen. Kun polttimet on sytytetty, pidä nuppia painettuna muutaman sekunnin ajan niin, että termoelementti lämpenee. Poltin voi sammua kytkimen hellittämishetkellä: se tarkoittaa, että termoelementti ei ole lämmennyt tarpeeksi. Odota hetki ja toista toimenpide. Pidä kytkintä alhaalla pidempään.

Tahattoman sammumisen tapahtuessa aktivoituu turvatoiminto, joka estää kaasun syötön vaikka hana olisi auki. Käännä kytkin takaisin kohtaan äläkä yritä sytyttää uunia uudelleen 60 sekuntiin.

Ritilöiden oikea asento

Ritilöiden alla on koverat silikonikumit, jotka on asetettava vastaavaan tasolle asetettuun kiinnitystappiin.

Varmista, että ritilät on yksinkertaisesti keskitetty vastaavien polittimien päälle ilman, että ne jäävät koholleen tai ovat kallellaan. Jos näin tapahtuu, suorita asemointi uudelleen.

Jos kattila on epävakaassa asennossa, tarkista ettei ritilöitä ole asetettu väärin.

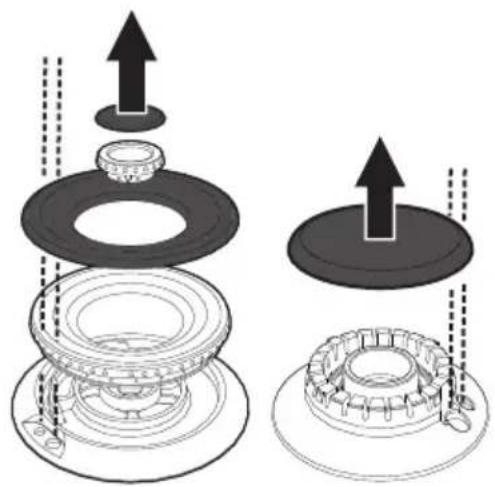

Liekkien jako-osien ja kansien oikea asento

Ennen keittotason polittimien sytyttämistä varmista, että liekin jako-osat ja vastaavat kannet on asetettu paikoilleen. Huomioi, että polittimen aukot vastaavat sytytystulppia ja lämpöpareja. Tarkista lisäksi, että liekin jako-osat asettuvat oikein polittimessa oleviin aukkoihin.

Keittotason käyttöön liittyviä käytännöllisiä neuvoja

Polttimien ihanteellinen tehokkuus ja kaasun kulutus voidaan optimoida käyttämällä polttimien kokoon sopivia kannellisia keittoastioita, tällöin liekki ei yllä keittoastioiden sivuille. Kiehumispisteen saavutuksen jälkeen liekkiä tulee pienentää niin, ettei neste kiehu keittoastiasta yli.

Keittoastioiden läpimitta:

• Lisä: 7 - 18 cm.
  • Puolinopea: 10 - 24 cm.
• Pieni nopea: 12 - 24 cm.
• Nopea: 14 - 26 cm.
  • Erittäin nopea: 12 - 26 cm.
  • UR2 int. + ext.: 12 - 26 cm.

Jotta palovammat ja keittotason tai työtason vaurioituminen vältettäisiin kypsennyksen aikana, kaikkien keittoastioiden ja pannujen on oltava keittotason alueella.

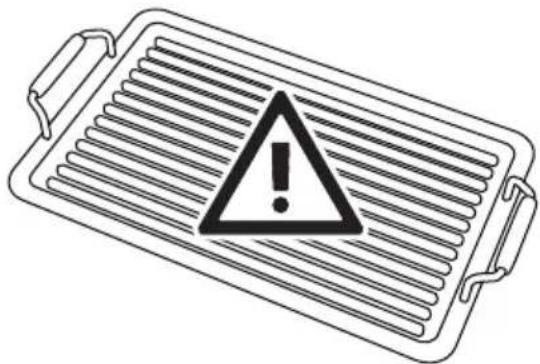

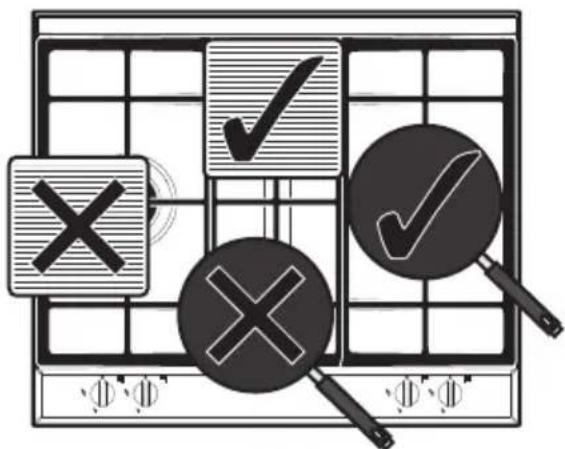

Pannujen käyttöön kuuluvia rajoituksia

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

- älä käytä valurautapannuja.

Jos pannua halutaan käyttää, ota huomioon seuraavat varotoimenpiteet:

• käytä alumiinipannuja, myös teflon-pinnoituksella, joiden mitat eivät ylitä 35 x 26 cm
• estääksesi laitteelle ja teflon-pinnoitukselle syntyviä vahinkoja, teflon-pinnoituksella varustetut pannut voidaan esikuumentaa tyhjinä korkeintaan 5 minuutin ajan. Aseta sen jälkeen ruokaaineet pannulle ja aloita kypsennys, älä koskaan ylitä 40 minuutin käyttöaikaa
  • varo, etteivät polittimien liekit tule ulos pannun reunasta
• pidä sivulaitaa 150 mm:n päässä pannun reunasta
• älä aseta pannua samanaikaisesti useampien polittimien päälle.

4 Puhdistus ja huolto

4.1 Varoitukset

Väärä käyttö

Pinnoille syntyvien vahinkojen vaara

• Älä puhdista laitetta höyryllä.
• Älä käytä teräsosien tai metallipinnoituksilla (esim. anodisointi, nikkelöinti, kromaus) käsiteltyjen osien puhdistukseen klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita lasiosien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä pese tasoon kuuluvia irrotettavia ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.

4.2 Laitteen puhdistus

Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista.

Päivittäinen puhdistus

Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

Ruokajäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta

Keittotason ritilät

Irrota ritilät ja puhdista ne haalealla vedellä ja hankaamattomalla pesuaineella. Poista huolella kaikki ruokajäämät. Kuivaa huolellisesti ja aseta ne keittotasolle.

Ritilät ovat jatkuvassa kosketuksessa liekkien kanssa, joten kuumuudelle altistuva emalointi saattaa muuttua ajan kuluessa. Se on kuitenkin täysin luonnollista, eikä se vaikuta ritilöiden toimivuuteen millään tavoin.

Liekin jako-osat ja kannet

Kannet ja liekin jako-osat voidaan irrottaa niiden puhdistuksen helpottamiseksi. Pese ne lämpimässä vedessä hankaamattomalla pesuaineella. Poista niistä kaikki kovettumat huolellisesti ja odota, että ne ovat kuivuneet kokonaan. Aseta liekin jako-osat ja varmista, että ne ja vastaavat kannet ovat asetettu paikoilleen.

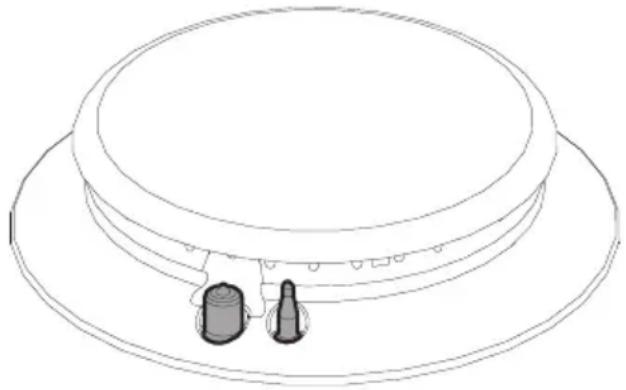

Sytytystulpat ja termoelementit

Sytytystulppien ja termoelementtien hyvä toiminta edellyttää, että ne ovat aina hyvin puhtaat. Tarkista säännöllisesti osien puhtaus ja puhdista ne tarvittaessa kostealla pyyhkeellä. Mahdolliset kuivat jäämät voidaan poistaa puutikulla tai neulalla.

Laitteen toiminnan aikana kehittyvä lämpö Tulipalovaara

• Tarkista, että kalusteen materiaali kestää lämpöä.
• Tarkista, että kalusteessa on vaaditut aukot.

Lähellä olevien kalusteiden puuviilutuksen, liimojen tai muovipinnoitusten tulee olla lämmönkestäviä (>90 °C). Muussa tapauksessa ne voivat vahingoittua ajan myötä.

Liesituulettimien ja keittotason välillä noudatettavan minimietäisyyden on vastattava vähintään liesituulettimen asennusohjeissa osoitettuja arvoja.

Myös tason takana olevia aukkojen minimirakoja on noudatettava asennusohjeissa osoitetulla tavalla.

5.2 Työtason muotoilu

Seuraava toimenpide vaatii muurarin ja/tai puusepän ja täten sen saa suorittaa ainoastaan pätevä teknikko.

Asennus voidaan tehdä eri materiaaleihin, kuten muuriin, metalliin, umpipuuhun tai muovipäällystettyyn puuhun, kunhan ne ovat kuumuudenkestäviä (>90 °C).

Tee aukko työtasoon kuvan osoittamin mitoin.

L 510 40

L (mm) X (mm) Y (mm)

600 - 720 555 ÷ 560 478 ÷ 482

*Kun keittotason yläpuolella on kaluste. Jos käytetään liesituuletinta, noudata sen käyttöohjeessa annettuja välejä.

5.3 Kalusteasennus

Uunitilaan

Keittotason ja keittiökalusteiden ja kalusteasennettavien laitteiden välisen etäisyyden on oltava sellainen, että riittävä tuuletus ja ilmanpoisto taataan.

Jos se on asennettu uunin päälle, jätä rako keittotason alaosan ja sen alle asennetun tuotteen väliin.

aukko alaosassa ja takana

Jos laite asennetaan uunin yläpuolelle, siinä on oltava jäähdytysjärjestelmä.

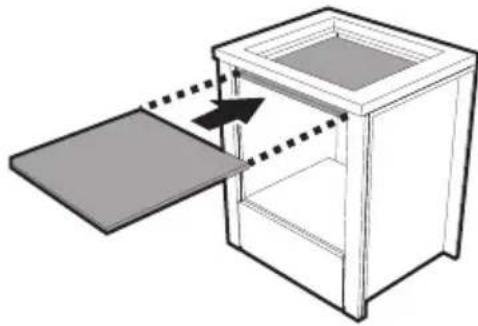

Neutraaliin tilaan tai laatikoihin

Jos keittotason alle on asennettu muita kalusteita (sivuseinät, laatikot jne.), astianpesukoneita tai jääkaappeja, on asennettava kaksinkertainen puupohja vähintään 10 mm pähän keittotason alaosasta, jotta saturnaisilta kosketuksilta vältytään. Kaksinkertaisen pohjan saa poistaa vain tarkoituksenmukaisia varustuksia käyttämällä.

Kaksinkertaisen pohjan asentamatta jättäminen altistaa käyttäjan mahdolliselle tahattomalle kosketukselle leikkaavien tai kuumien osien kanssa.

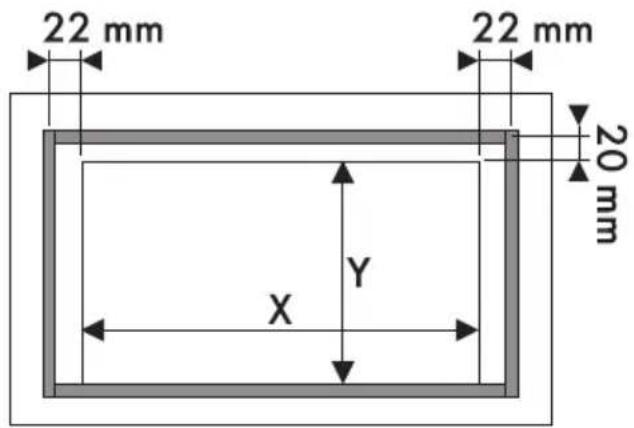

Keittotason tiiviste

Ennen asennusta, nesteiden tunkeutumisen estämiseksi keitto- ja työtason kehikon väliin, aseta siihen tiiviste.

1. Viittaa kuvassa osoitettuihin arvoihin ottaen huomioon, että pitkän etusivun on asetuttava aukkoa vasten.

1. Aseta se kevyesti painamalla tasoon tehdyn aukon ulkoreunan ympärille.

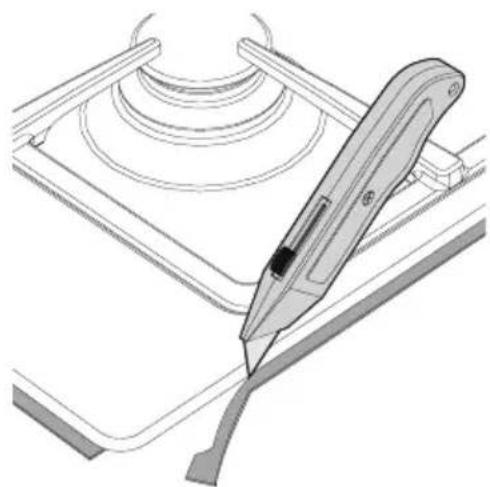

2. Leikkaa pois huolella ylimääräinen tiivisteen reuna.

5.4 Kiinnityskannattimet

Ruuvaa kiinnityskannattimet (A) alasuojuksen sivuissa oleviin tarkoituksenmukaisiin aukkoihin keittotason kiinnittämiseksi oikein rakenteeseen.

Älä kiinnitä keittotasoa silikonilla. Tarpeen vaatiessa, se estää keittotason irrottamisen sitä vahingoittamatta.

5.5 Kaasuliitäntä

Kaasuvuoto Räjähdysvaara

• Jokaisen toimenpiteen jälkeen tarkista, että kaasuliitäntöjen kirstysmomentti on 10 Nm ja 15 Nm välillä.
• Käytä vaadittaessa määräyksen mukaista paineensäädintä.
• Kun asennus on suoritettu, tarkasta mahdolliset vuodot saippuanesteellä. Älä koskaan käytä liekkä.
• Letkut eivät saa joutua kosketuksiin liikkuvien osien kanssa eikä ne saa litistyä.
• Tämän kodinkoneen säädöt löytyvät kaasun säätötarrasta.

Yleisiä tietoja

Liitäntä kaasuverkkoon voidaan suorittaa jäykällä kupariputkella tai teräsletkulla ja voimassa olevan standardin asettamien määräysten mukaisesti.

Muita kaasutyyppejä käytettäessä katso luku 5.6 Mukautus eri kaasutyyppeihin. Kaasun sisääntulo on 1/2" putki jossa on kierteitetty liitin ulkoiselle kaasulle (ISO 228-1).

Liitäntä teräsletkulla

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 kiinni laitteen kaasuliitokseen 1 asettamalla väliin aina varusteisiin kuuluva tiiviste 2.

1 2 3

Liitäntä teräsletkuun kartiomaisella liittimellä

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 huolella laitteen kaasuliitokseen 1 (kierre ½" ISO 228-1) asettaen aina väliin varustukseen kuuluva tiiviste 2. Laita eristävää materiaalia liittimen 3 kierteeseen (½" ISO 7.1) ja ruuvaa sitten teräsletku 4 kiinni liittimeen 3.

1 2 3 4

Nestekaasun liitäntä

Käytä paineen säädintä ja suorita liitos kaasupulloon voimassa olevan lain määräämällä tavalla.

Varmista, että syöttöpaineessa noudatetaan taulukossa "Kaasutyypit ja maat" osoitettuja arvoja.

Tuuletus tiloissa

Laite tulee asentaa vain pysyvästi tuuletettuihin tiloihin, voimassa olevien lakien mukaisesti. Paikassa, johon laite on asennettu tulee virrata niin paljon ilmaa kuin sitä vaaditaan säännöllistä kaasun palamista ja tilan ilmanvaihtoa varten.

Ritilöillä suojattujen ilmanottoaukkojen tulee olla sopivan kokoisia voimassa olevien lakien mukaisesti ja sijoitettu siten, etteivät ne pääse tukkeutumaan edes osittain.

Tilaa tulee pitää riittävästi tuuletettuna, jotta paiston aikana syntyvä lämpö ja kosteus saadaan poistettua: erityisesti pitkän käyttöajan jälkeen on suositeltavaa avata ikkuna tai lisätä mahdollisten tuulettimien nopeutta.

Palamistuotteiden poistaminen

Tätä kodinkonetta ei ole liitetty palamistuotteiden poistolaitteeseen. Se täytyy asentaa ja liittää voimassa olevien asennusmääräysten mukaisesti. On huomioitava erityisesti ilmankiertoa koskevat vaatimukset.

Palamistuotteiden poisto voidaan taata luonnollisella ilmankierrolla toimivan savuhormiin kiinnitetyn liesituulettimen kautta tai pakotetun imun avulla. Tehokas imujärjestelmä vaatii huolellista suunnittelua pätevän ammattilaisen toimesta ja sen asentamista noudattamalla sääntöjen määräämiä asentoja ja etäisyyksiä.

Toimenpiteen päättyessä asentajan on annettava yhdenmukaisuusvakuutus.

Asennus

1 Poisto liesituulettimen kautta
2 Poisto jos liesituuletinta ei ole asennettu

A Poisto yksittäisellä hormilla luonnollisella ilmankierrolla
B Poisto yksittäisellä hormilla ja sähkötuulettimella
C Poisto suoraan ulkoilmaan seinässä tai ikkunassa olevan sähkötuulettimen kanssa
D Poisto suoraan ulkoilmaan seinään tehdyn aukon kautta

llma

Palamistuotteet

Sähkötuuletin

5.6 Mukautus eri kaasutyyppeihin

Jos sitä käytetään muiden kaasutyyppien kanssa, vaihda suuttimet ja säädä ensiöilma. Suuttimien vaihtamiseksi ja polttimien säätämiseksi, irrota taso.

Tason irrottaminen

1. Irrota ritilät tasosta.

1. Irrota liekin jako-osat ja vastaavat kannet.

1. Vedä kytkimiä yläsuuntaan niiden irrottamiseksi.

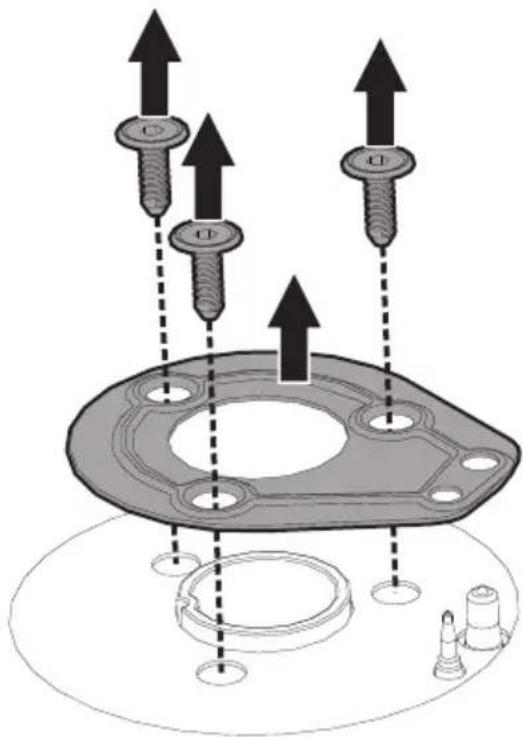

1. Irrota kiinnitysruuvit tasosta ja jokaista polittimien aluetta koskevat levyt.

1. Vain 70 cm:n malleissa on lisäksi tarpeen irrottaa kaksi takana olevaa ruuvia.

1. Löysää ruuvia A ja työnnä pohjaan ilmansäädin B.

2. Kiintoavainta käyttämällä irrota suuttimet C ja asenna uudelle kaasutyypille sopivat suuttimet noudattamalla vastaavissa taulukoissa annettuja ohjeita (ks. "Kaasutyypit ja maat").

Suuttimen vääntömomentti ei saa ylittää 3 Nm.

1. Säädä ilmavirtaus siirtämällä ilmansäädintä B, kunnes saadaan etäisyys D, joka on annettu vastaavassa taulukossa (ks. "Kaasutyypit ja maat").

2. Kun kukin poltin on säädetty, kokoa laite oikein.

Metaani- tai kaupunkikaasun minimiarvon säätö

Sytytä poltin ja säädä se minimiarvoon. Poista kaasuhanan nuppi ja säädä hana tikun vieressä (mallista riippuen) olevaa säätöruuvia käyttäen, kunnes saavutat säännöllisen ja mahdollisimman pienen liekin.

Asenna nuppi paikoilleen ja tarkista polttimen liekin vakaus. Käännä nuppia nopeasti maksimiasennosta minimiasentoon: liekki ei saa sammua. Toista toimenpide kaikkien kaasuhanojen kohdalla.

Nestekaasun minimiarvon säätö

Ruuvaa hanan tikun vieressä olevat ruuvit täysin myötäpäivään.

Kun mukautus tehdasasetuksista poikkeavalle kaasuasetukselle on tehty, vaihda käytetyn kaasun etiketti uutta kaasua vastaavaan etikettiin. Etiketti löytyy suuttimien pussista (jos paikalla).

Kaasuhanojen voitelu

Kaasuhanat voivat ajan myötä kääntyä huonosti ja lukittua. Puhdista niiden sisäosat ja vaihda niiden voiteluaine.

Kaasuhanojen voitelu on suoritettava ammattitaitoisen teknikon toimesta.

Käytettävissä olevat kaasutyypit voidaan tunnistaa asennusmaan perusteella. Käytä apuna nimikkeen numeroa löytääksesi "Polttimien ja suuttimien ominaisuuksien taulukko" oikeat arvot.

Kaasutyypit ja maat

Kaasutyyppi IT GB-IE FR-BE DE AT ES PT SE RU DK PL HU
1 metaanikaasu G20
G20 20 mbar	●	●		●	●	●	●	●	●	●
G20/25 20/25 mbar			●
2 metaanikaasu G20
G20 25 mbar											●
3 metaanikaasu G25.1
G25.1 25 mbar											●
4 metaanikaasu G25
G25 20 mbar				●
5 metaanikaasu G2.350
G2.350 13 mbar										●
6 nestekaasu G30/31
G30/31 28/37 mbar		●	●		●	●
G30/31 30/37 mbar	●					●
G30/31 30/30 mbar							●		●
7 nestekaasu G30/31
G30/31 37 mbar										●
8 nestekaasu G30/31
G30/31 50 mbar				●	●
9 Kaupunkikaasu G110
G110 8 mbar	●						●		●
10 kaupunkikaasu G120
G120 8 mbar							●

Polttimien ja suuttimien ominaisuuksien taulukko

1	Metaanikaasu G20 - 20 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10	1.70	2.60	2.60	3.10	3.50	1,00	3,20
	Suuttimen halkaisija (1/100 mm)	76	95	115	115	126	135	73	130
	Alhainen teho (W)	400	500	750	750	900	1600	400	1400
	Ensiölma (mm)	1	0.5	1	1	1.5	2	1.5
2	Metaanikaasu G20 - 25 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10	1.70	2.60	2.60	3.10	3.50	1,10	3.10
	Suuttimen halkaisija (1/100 mm)	73	87	110	110	120	126	73	120
	Alhainen teho (W)	400	500	750	750	900	1600	400	1400
	Ensiölma (mm)	1	0.5	1	1	1.5	1.5	2
3	Metaanikaasu G25.1 - 25 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10	1.70	2.60	2.60	3.10	3.50	1,10	3.10
	Suuttimen halkaisija ( 1/100 mm)	76	98	123	123	135	145	76	135
	Alhainen teho (W)	400	500	750	750	900	1600	400	1400
	Ensiölma (mm)	1	0.5	0.5	1	1.5	1.2
4	Metaanikaasu G25 - 20 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10	1.70	2.60	2.60	3.10	3.50	1,10	3.10
	Suuttimen halkaisija (1/10O mm)	82	105	126	126	140	150	82	140
	Alhainen teho (W)	400	500	750	750	900	1600	400	1400
	Ensiölma (mm)	1	0.5	1	1	1.5	2	2.5
5	Metaanikaasu G2.350 - 13 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10	1.70	2.60	2.60	3.10	3.50	1,10	3.10
	Suuttimen halkaisija (1/10C mm)	100	126	160	160	175	190	100	175
	Alhainen teho (W)	400	500	750	750	900	1600	400	1400
	Ensiölma (mm)	1	0.5	1	1	1.5	1.5	1.5
6	Nestekaasu G30/31 - 30/37 mbar	AUX	SR	RR	RR*	R	UR	UR2 int	UR2 est
	Nimellinen lämpöteho (kW)	1,00	1.70	2.60	2.60	3.10	3.50	1,00	3,20
	Suuttimen halkaisija (1/100 mm)	48	62	76	76	85	87	48	85
	Alhainen teho (W)	400	500	750	750	1000	1000	400	1400
	Ensiölma (mm)	1.5	1.5	1.5	1.5	8	3	4	12
	Nimellinen virtaus G30 (g/h)	73	124	189	189	225	254	73	233
	Nimellinen virtaus G31 (g/h)	71	121	186	186	221	250	71	229

7 Nestekaasu G30/31 - 37 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10 1.70 2.60 2.60 3.10	3.50 1,00 3,20
	Suuttimen halkaisija (1/100 mm)	48 60 73 73 80 82 45 80
	Alhainen teho (W)	450 550 750 750 1100 1600 450 1400
	Ensiölma (mm)	1.5 1.5 1.5 1.5 10 2.5 6 12
	Nimellinen virtaus G30 (g/h)	80 124 189 189 225 254 73 233
	Nimellinen virtaus G31 (g/h)	79 121 186 186 221 250 71 229
8 Nestekaasu G30/31 - 50 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10 1.70 2.60 2.60 3.10	3.50 1,10 3.10
	Suuttimen halkaisija (1/100 mm)	42 54 67 67 73 76 42 73
	Alhainen teho (W)	400 500 800 800 1000 1600 400 1400
	Ensiölma (mm)	1 0.5 1 2	2 1.5 2 12
	Nimellinen virtaus G30 (g/h)	80 124 189 189 225 254 80 225
	Nimellinen virtaus G31 (g/h)	79 121 186 186 221 250 79 221
9 Kaupunkikaasu G110 - 8 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10 1.70 2.60 2.60 3.10	3.50 1,00 3,20
	Suuttimen halkaisija (1/1O0 mm)	132 165 210 210 250 270 132 250
	Alhainen teho (W)	400 500 750 750 900 1400 400 1200
	Ensiölma (mm)	0.5 0.5 0.5 1 0.5 1	1	2
10 Kaupunkikaasu G120 - 8 mbar AUX SR RR RR* R UR UR2 int UR2 est
	Nimellinen lämpöteho (kW)	1,10 1.70 2.60 2.60 3,00	3.50 1,00 3,20
	Suuttimen halkaisija (1/100 mm)	126 165 200 200 230 250 126 230
	Alhainen teho (W)	400 500 750 750 900 1400 400 1200
	Ensiölma (mm)	0.5 0.5 0.5 1	1 1.5 1 2.5

Suuttimia, jotka eivät kuulu varustuksiin, on saatavilla valtuutetuista huoltokeskuksista.

5.7 Sähköliitäntä

Sähkövirta Sähköiskun vaara

• Anna sähkökytkennät ammattitaitoisen teknikon tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Käytä vähintään 90 °C kestäviä kaapeleita.
• Virtajohtimien ruuvien kirstysmomentit liitinrimassa tulee olla 1,5-2 Nm.

Yleisiä tietoja

Tarkista, että sähköverkon ominaisuudet vastaavat tyyppikilven tietoja.

Tekniset tiedot, sarjanumeron ja merkinnän sisältävä tyyppikilpi sijaitsee näkyvällä paikalla laitteessa.

Tyyppikilpeä ei saa koskaan irrottaa.

Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden.

Laite voi toimia seuraavilla tavoilla:

- 220-240 V 1N\~

220-240V~ 1 mm² 20 mm

Käytä kolminapaista johtoa 3 x 1 mm².

Osoitetut arvot viittaavat sisäjohtimen poikkipinta-alaan.

Pysyvä kytkentä

Kytke syöttölinjaan sijoitettava kaikkinapainen katkaisin, asennukseen liittyvien säätöjen mukaan.

Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle.

Kytkentä pistokkeella ja pistorasialla

Tarkista, että pistoke ja pistorasia ovat samaa tyyppiä.

Vältä alentimien, sovittimien tai sivupiirien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa.

Testaus

Asennuksen jälkeen suorita pikainen testaus. Ellei laite toimi vaikka ohjeita on noudatettu oikein, kytke se irti sähköverkosta ja ota yhteyttä lähimpään tekniseen huoltopalveluun.

5.8 Ohjeet asentajalle

• Pistokkeen tulee olla saavutettavissa laitteen asennuksen jälkeen. Älä taita äläkä jätä jumiin sähköverkkoon liittävää johtoa.
• Laite tulee asentaa asennuskaavioiden mukaan.
• Älä yritä ruuvata auki tai pakottaa liittimen kierteitettyä kulmaa. Vaarana on laitteen kyseisen osan vahingoittuminen ja valmistajan antaman takuun mitätöityminen.
• Käytä vettä ja saippuaa kaasuvuotojen tarkastamiseksi kaikissa liitoksissa.

ÄLÄ käytä avotulta mahdollisten vuotojen paikantamiseksi.

• Sytytä kaikki polttimet yksittäin ja samanaikaisesti kaasuventtiilin, polttimen ja sytytyksen oikean toiminnan tarkastamiseksi.
• Käännä polttimien kytkimet minimiliekin kohdalle ja tarkkaile jokaisen polttimen liekkiä yksittäin ja yhdessä.
• Jos laite ei toimi oikein kun kaikki tarkastukset on suoritettu, käänny alueellasi toimivan valtuutetun huoltokeskuksen puoleen.
• Kun laite on asennettu oikein, anna käyttäjälle ohjeet sen asianmukaista käyttöä varten.
