KÄYTTÖOHJE SR84POGH SMEG

1.1 Turvallisuuteen liittyvät yleiset varoitukset 4
1.2 Valmistajan vastuu 5
1.3 Laitteen käyttötarkoitus 5
1.4 Hävittäminen 5
1.5 Tyyppikilpi 6
1.6 Tämä käyttöohje 6
1.7 Miten käyttöohjetta luetaan 6

2 Kuvaus 7

2.1 Yleinen kuvaus 7
2.2 Ohjauspaneeli 7
2.3 Saatavana olevat lisävarusteet 8

3 Käyttö 9

3.1 Varoituksia 9
3.2 Ensimmäinen käyttökerta 9
3.3 Lisävarusteiden käyttö 10
3.4 Keittotason käyttö 10

4 Puhdistus ja hoito 12

4.1 Varoituksia 12
4.2 Laitteen puhdistus 12

5 Asennus 14

5.1 Turvaohjeet 14
5.2 Työtason muotoilu 14
5.3 Kalusteasennus 15
5.4 Kiinnityskannattimet 16
5.5 Kaasuliitäntä 16
5.6 Mukautus eri kaasutyyppeihin 19
5.7 Sähkökytkentä 24

Nämä ohjeet ovat voimassa vain käyttömaissa, jotka on lueteltu laitteen tiedot sisältävässä laitteeseen kiinnitetyssä kilvessä.

Tämä kalusteasennettava keittotaso kuuluu luokkaan 3.

Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen ylläpito ja sen ominaisuuksien säilyvyys.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1 Varoituksia

1.1 Turvallisuuteen liittyvät yleiset varoitukset

Henkilövahingot

• Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana.
• Älä koske lämmityselementteihin käytön aikana.
• Pidä alle 8-vuotiaita lapsia loitolla, ellei heitä valvota jatkuvasti.
• Lapset eivät saa leikkiä laitteella.
• Käytön aikana älä aseta laitteen päälle metallisia esineitä kuten veitset, haarukat, lusikat ja kannet.
• Sammuta laite käytön jälkeen.
• Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä: sammuta laite ja peitä liekki kannella tai sammutuspeitteellä.
• Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti.
• Älä tee muutoksia laitteeseen.

• Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin.

• Älä koskaan yritä korjata laitetta yksin tai ilman pätevän teknikon apua.

• Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen.

Laitteelle aiheutuvat vahingot

• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).
• Käytä mahdollisesti puu- tai muovisia ruokailuvälineitä.
• Älä istu laitteen päälle.
• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos.
• Älä jätä esineitä keittotasojen päälle.
• Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.

Laitteeseen liittyen

• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin.
• Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen.

1.2 Valmistajan vastuu

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat:

• käyttötarkoitukseen nähden poikkeavasta käytöstä
• käyttöoppaassa olevien määräysten noudattamatta jättämisestä
  • jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten varaosien käytöstä.

1.3 Laitteen käyttötarkoitus

Laite on tarkoitettu ruokien paistamiseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta.

Laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä tai henkisiä rajoitteita tai joilla ei ole kokemusta sähkölaitteiden käytöstä, ellei heitä valvo tai ohjaa aikuiset henkilöt, jotka ovat vastuussa heidän turvallisuudestaan.

1.4 Hävittäminen

Laite tulee hävittää erillään kotitalousjätteistä (direktiivit 2002/ 95/EY, 2002/96/EY, 2003/ 108/EY). Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan neuvoston direktiivien mukaisesti.

Laitteen hävittämiseksi:

- Irrota siitä luukut ja jätä lisävarusteet (ritilät ja pellit) käyttöasentoon estääksesi lapsien jäämistä laitteen sisälle.

Sähkövirta Sähköiskun vaara

• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.
• Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa.
• Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä.

Varoituksia

Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä.

- Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen.

Muovipakkaukset Tukehtumisen vaara

• Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä pakkausmateriaaleihin kuuluvilla muovipusseilla.

1.5 Tyyppikilpi

Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa.

1.6 Tämä käyttöohje

Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan. Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi.

1.7 Miten käyttöohjetta luetaan

Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä:

Varoitu ks ia

Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen.

Kuvaus

Laitteen ja lisävarusteiden kuvaus.

Käyttö

Laitteeseen ja lisävarusteisiin sekä paistoon liittyvää tietoa.

Puhdistus ja hoito

Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa.

Asennus

Pätevälle teknikolle kuuluvaatietoa: asennus, käyttöönotto ja säätö.

Turvallisuuteen liittyvät varoitukset

Tietoa

Neuvo

1. Käyttöohjeiden järjestys.

- Yksittäinen käyttöohje.

2 Kuvaus

2.1 Yleinen kuvaus

5 4 7 8 1 2 3 5 4 7 8 6 3 1

1 Ohjauspaneeli
2 Poltin edessä vasemmalla (R)
3 Poltin edessä oikealla (AUX)
4 Poltin takana oikealla (SR)
5 Poltin takana vasemmalla (SR)
6 Poltin edessä vasemmalla (URP)
7 Vasen sivuritilä
8 Oikea sivuritilä

$$ A U X = A p u $$

$$ S R = P u o l i n o p e a $$

$$ R = N o p e a $$

$$ \mathrm{URP} = \text { P i k a } $$

2.2 Ohjauspaneeli

4 3 2 1

1 Poltin edessä vasemmalla ohjauskytkin
2 Poltin edessä oikealla ohjauskytkin
3 Poltin takana vasemmalla ohjauskytkin
4 Poltin takana oikealla ohjauskytkin

2.3 Saatavana olevat lisävarusteet

Joissakin malleissa ei välttämättä ole kaikkia lisävarusteita.

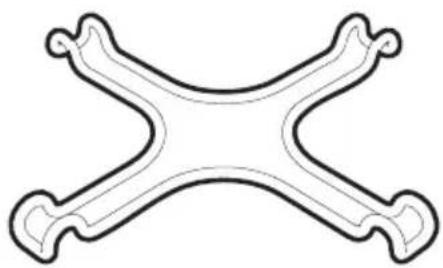

Pienentävä riti lä

Ihanteellinen pienille astioille. Käytettävä yksinomaan AUX-polttimen kanssa (lisä).

Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja.

Varustuksiin kuuluvia lisävarusteita tai ylimääräisiä lisävarusteita voidaan pyytää valtuutetuista huoltokeskuksista. Käytä vain valmistajan alkuperäisiä lisävarusteita.

3 Käyttö

3.1 Varoituksia

Väärä käyttö Palovammojen vaara

• Varmista, että liekin jako-osat ja vastaavat kannet on asetettu oikein paikoilleen.
• Rasvat ja öljyt voivat syttyä ylikuumentuessa. Toimi äärimmäisen varovaisesti.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos.
• Älä suihkuta suhkeita laitteen läheisyydessä.
• Älä koske laitteen lämmityselementtiä sen toiminnan aikana. Anna niiden jäähtyä ennen mahdollisen puhdistuksen suorittamista.
• Älä päästä alle 8-vuotiaita lapsia laitteen läheisyyteen sen toiminnan aikana.

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä tinapaperia politimien tai keittotason peittämiseen.
• Varmista, että liekin jako-osat ja vastaavat kannet on asetettu oikein paikoilleen.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.
• Jos neste kiehuu yli, puhdista valunut neste pois keittotasolta.

3.2 Ensimmäinen käyttökerta

1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista.
3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks. 4 Puhdistus ja hoito).

3.3 Lisävarusteiden käyttö

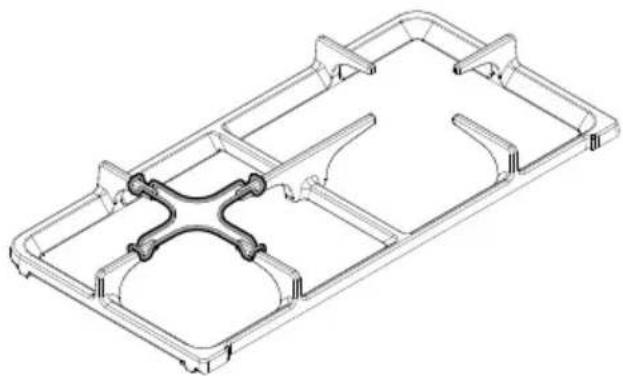

Pienentävät ritilät

Pienentävät ritilät asetetaan keittotason ritilöiden päälle. Varmista, että ne on asetettu oikein paikoilleen.

3.4 Keittotason käyttö

Kaikki laitteen kytkimet ja ohjaimet sijaitsevat samassa sivupaneelissa. Jokaiselle kytkimelle on osoitettu vastaava poltin. Keitin on varustettu elektronisella sytytyslaitteella. Sytyttämistä varten riittää, että painat ja käännät kytkintä vastapäivään suurimman liekin kohdalle, kunnes poltin syttyy. Mikäli poltin ei syty 15 sekunnin kuluessa, käännä kytkin kohtaan .● Odota 60 sekuntia ennen kuin yrität sytyttää uudelleen. Kun polittimet on sytytetty, pidä nuppia painettuna muutaman sekunnin ajan niin, että termoelementti lämpenee. Poltin voi sammua kytkimen hellittämishetkellä: se tarkoittaa, että termoelementti ei ole lämmennyt tarpeeksi. Odota hetki ja toista toimenpide. Pidä kytkintä alhaalla pidempään.

Tahattoman sammumisen tapahtuessa aktivoituu turvatoiminto, joka estää kaasun syötön vaikka hana olisi auki. Käännä kytkin takaisin kohtaan äläkä yritä sytyttää uunia uudelleen 60 sekuntiin.

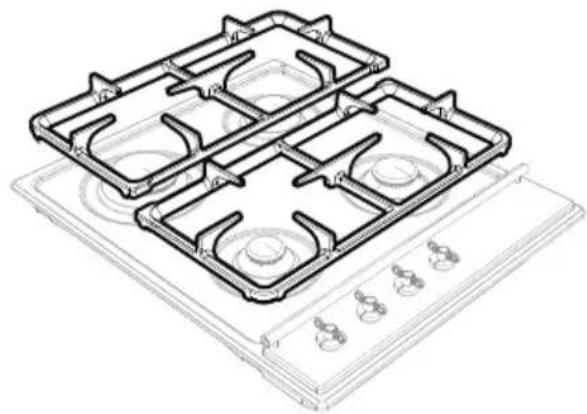

Ritilöiden oikea asento

Polttimien päällä olevat ritilät on asetettava samansuuntaisesti ohjauspaneelin kanssa eikä siihen nähden kohtisuoraan.

Liekkien jako-osien ja kansien oikea asento

Ennen keittotason polittimien sytyttämistä varmista, että liekin jako-osat ja vastaavat kannet on asetettu paikoilleen. Huomioi, että polittimen aukot vastaavat sytytystulppia ja lämpöpareja. Tarkista lisäksi, että liekin jako-osat asettuvat oikein polittimessa oleviin aukkoihin.

Keittotason käyttöön liittyviä käytännöllisiä neuvoja

Polttimien ihanteellinen tehokkuus ja kaasun kulutus voidaan optimoida käyttämällä polttimien kokoon sopivia kannellisia keittoastioita, tällöin liekki ei yllä keittoastioiden sivuille. Kiehumispisteen saavutuksen jälkeen liekkä tulee pienentää niin, ettei neste kiehu keittoastiasta yli.

Keittoastioiden läpimitta:

• Lisä: 12 - 14 cm.
  • Puolinopea: 16 - 20 cm.
• Nopea: 22 - 26 cm.
• Pika: 22 - 26 cm.

Jotta palovammat ja keittotason tai työtason vaurioituminen vältettäisiin kypsennyksen aikana, kaikkien keittoastioiden ja pannujen on oltava keittotason alueella.

Jos pannua halutaan käyttää, ota huomioon seuraavat varotoimenpiteet:

• pidä sivulaitaa 150 mm:n päässä pannun reunasta
• jos yksi polittimista lähellä puista takaseinää on pikapoltin, jätä 150 mm:n etäisyys pannun reunaan
  • varo, etteivät polittimien liekit tule ulos pannun reunasta
• käynnistä pannun alla olevat polttimet 10 minuutiksi maksimiteholle, jonka jälkeen ne voidaan asettaa minimiteholle. Älä koskaan ylitä 45 minuutin käyttöaikaa.

4 Puhdistus ja hoito

4.1 Varoituksia

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä pese tasoon kuuluvia irrotettavia ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.

4.2 Laitteen puhdistus

Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista.

Päivittäinen puhdistus

Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

Ruokajäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

Keittotason ritilät

Irrota ritilät ja puhdista ne haalealla vedellä ja hankaamattomalla pesuaineella. Poista huolella kaikki ruokajäämät. Kuivaa huolellisesti ja aseta ne keittotasolle.

Ritilöiden ollessa jatkuvassa kosketuksessa liekkien kanssa, kuumuudelle altistettujen osien maalipinta saattaa ajan myötä heikentyä. Se on kuitenkin täysin luonnollista, eikä se vaikuta ritilöiden toimivuuteen millään tavoin.

Liekin jako-osat ja kannet

Kannet ja liekin jako-osat voidaan irrottaa niiden puhdistuksen helpottamiseksi. Pese ne lämpimässä vedessä hankaamattomalla pesuaineella. Poista niistä kaikki kovettumat huolellisesti ja odota, että ne ovat kuivuneet kokonaan. Aseta liekin jako-osat ja varmista, että ne ja vastaavat kannet ovat asetettu paikoilleen.

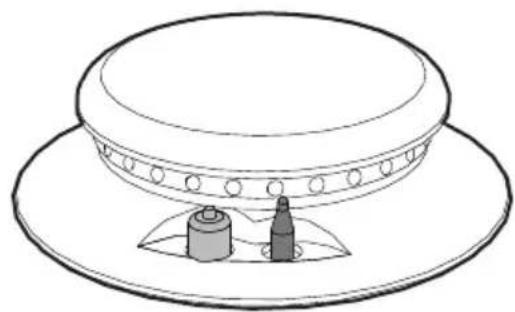

Sytytystulpat ja termoelementit

Sytytystulppien ja termoelementtien hyvä toiminta edellyttää, että ne ovat aina hyvin puhtaat. Tarkista säännöllisesti osien puhtaus ja puhdista ne tarvittaessa kostealla pyyhkeellä. Mahdolliset kuivat jäämät voidaan poistaa puutikulla tai neulalla.

Laitteen toiminnan aikana kehittyvä lämpö Tulipalovaara

• Tarkista, että kalusteen materiaali kestää lämpöä.
• Tarkista, että kalusteessa on vaaditut aukot.

Lähellä olevien kalusteiden puuviilutuksen, liimojen tai muovipinnoitusten tulee olla lämmönkestäviä (>90 °C). Muussa tapauksessa ne voivat vahingoittua ajan myötä.

Liesituulettimien ja keittotason välillä noudatettavan minimietäisyyden on vastattava vähintään liesituulettimen asennusohjeissa osoitettuja arvoja.

Myös tason takana olevia aukkojen minimirakoja on noudatettava asennusohjeissa osoitetulla tavalla.

5.2 Työtason muotoilu

Seuraava toimenpide vaatii muurarin ja/tai puusepän ja täten sen saa suorittaa ainoastaan pätevä teknikko.

Asennus voidaan tehdä eri materiaaleihin, kuten muuriin, metalliin, umpipuuhun tai muovipäällystettyyn puuhun, kunhan ne ovat kuumuudenkestäviä (>90 °C).

Tee aukko työtasoon kuvan osoittamin mitoin.

L 500 40

L (mm) X (mm) Y (mm)

600 555÷560 478÷482

Keittotason ja keittiökalusteiden ja kalusteasennettavien laitteiden välisen etäisyyden on oltava sellainen, että riittävä tuuletus ja ilmanpoisto taataan.

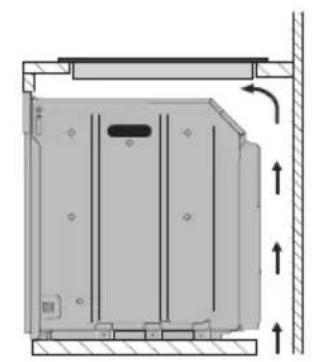

Jos se on asennettu uunin päälle, jätä rako keittotason alaosan ja sen alle asennetun tuotteen väliin.

aukko alaosassa ja takana

Jos laite asennetaan uunin yläpuolelle, siinä on oltava jäähdytysjärjestelmä.

Neutraaliin tilaan tai laatikoihin

Jos muita kalusteita (sivuseinät, laatikot jne.), astianpesukoneita tai jääkaappeja on asennettu, keittotason alle on asennettava kaksinkertainen puupohja vähintään 10 mm päähän keittotason alaosasta, jotta satunnaisilta kosketuksilta vältyttäisiin. Kaksinkertaisen pohjan saa poistaa vain tarkoituksenmukaisia varustuksia käyttämällä.

Kaksinkertaisen pohjan asentamatta jättäminen altistaa käyttäjän mahdolliselle tahattomalle kosketukselle leikkaavien tai kuumien osien kanssa.

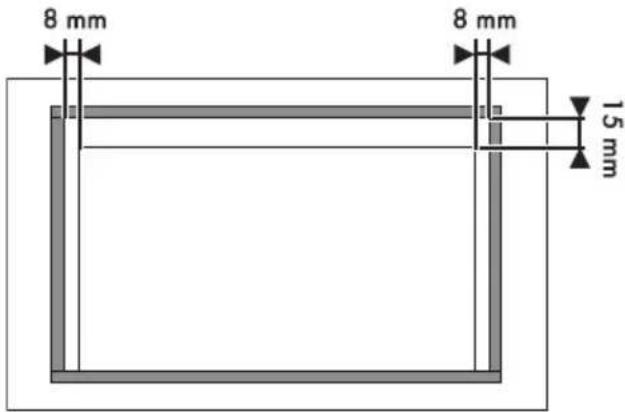

Keittotason tiiviste

Ennen asennusta, nesteiden tunkeutumisen estämiseksi keitto- ja työtason kehikon väliin, aseta siihen tiiviste.

Aseta se kevyesti painamalla tasoon tehdyn aukon ulkoreunan ympärille.

Viittaa kuvassa osoitettuihin arvoihin ottaen huomioon, että pitkän etusivun on asetuttava aukkoa vasten.

8 mm 8 mm 15 mm

5.4 Kiinnityskannattimet

Ruuvaa kiinnityskannattimet (A) alasuojuksen sivuissa oleviin tarkoituksenmukaisiin aukkoihin keittotason kiinnittämiseksi oikein rakenteeseen.

Kaasuvuoto Räjähdysvaara

- Jokaisen toimenpiteen jälkeen tarkista, että kaasuliitäntöjen kirstysmomentti on 10 Nm ja 15 Nm välillä.

- Käytä vaadittaessa määräyksen mukaista paineensäädintä.

- Kun asennus on suoritettu, tarkasta mahdolliset vuodot saippuanesteellä. Älä koskaan käytä liekkiä.

- Letkut eivät saa joutua kosketuksiin liikkuvien osien kanssa eikä ne saa litistyä.

Yleisiä tietoja

Liitäntä kaasuverkkoon voidaan suorittaa jäykällä kupariputkella tai teräsletkulla ja voimassa olevan standardin asettamien määräysten mukaisesti. Laite on testattu metaanikaasulla G20 (2H) ja paineessa 20 mbar. Muita kaasutyyppejä käytettäessä katso luku "5.6 Mukautus eri kaasutyyppeihin". Kaasun sisääntulo on 1/2" putki jossa on kierteitetty liitin ulkoiselle kaasulle (ISO 228-1).

Liitäntä teräsletkulla

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 kiinni laitteen kaasuliitokseen 1 asettamalla väliin aina varusteisiin kuuluva tiiviste 2.

1 2 3

Liitäntä teräsletkuun kartiomaisella liittimellä

Suorita liitäntä kaasuverkkoon käyttämällä teräsletkua, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 huolella laitteen kaasuliitokseen 1 (kierre ½" ISO 228-1) asettamalla väliin aina varustuksiin kuuluva tiiviste 2.

Kiinnitä eristävää materiaalia liittimen kierteseen 3, jonka jälkeen ruuvaa kiinni teräsletku 4 liittimeen 3.

1 2 3 4

Nestekaasun liitäntä

Käytä paineen säädintä ja suorita liitos kaasupulloon voimassa olevan lain määräämällä tavalla.

Varmista, että syöttöpaineessa noudatetaan taulukossa "Kaasutyypit ja maat" osoitettuja arvoja.

Tuuletus tiloissa

Laite tulee asentaa vain pysyvästi tuuletettuihin tiloihin, voimassa olevien lakien mukaisesti. Paikassa, johon laite on asennettu tulee virrata niin paljon ilmaa kuin sitä vaaditaan säännöllistä kaasun palamista ja tilan ilmanvaihtoa varten.

Ritilöillä suojattujen ilmanottoaukkojen tulee olla sopivan kokoisia voimassa olevien lakien mukaisesti ja sijoitettu siten, etteivät ne pääse tukkeutumaan edes osittain.

Tilaa tulee pitää riittävästi tuuletettuna, jotta paiston aikana syntyvä lämpö ja kosteus saadaan poistettua: erityisesti pitkän käyttöajan jälkeen on suositeltavaa avata ikkuna tai lisätä mahdollisten tuulettimien nopeutta.

Palamistuotteiden poistaminen

Palamistuotteiden poisto voidaan taata luonnollisella ilmankierrolla toimivan savuhormiin kiinnitetyn liesituulettimen kautta tai pakotetun imun avulla. Tehokas imujärjestelmä vaatii huolellista suunnittelua pätevän ammattilaisen toimesta ja sen asentamista noudattamalla sääntöjen määräämiä asentoja ja etäisyyksiä.

Toimenpiteen päättyessä asentajan on annettava yhdenmukaisuusvakuutus.

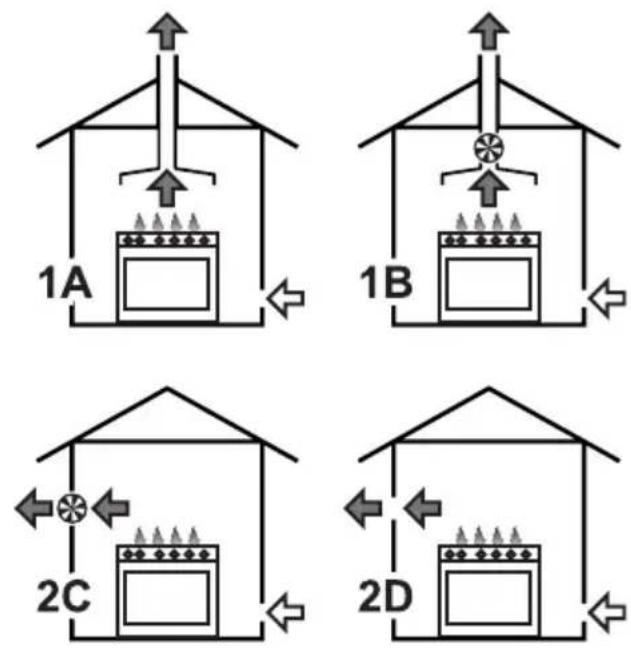

1 Poisto liesituulettimen kautta
2 Poisto jos liesituuletinta ei ole asennettu

A Poisto yksittäisellä hormilla luonnollisella ilmankierrolla.
B Poisto yksittäisellä hormilla ja sähkötuulettimella
C Poisto suoraan ulkoilmaan seinässä tai ikkunassa olevan sähkötuulettimen kanssa
D Poisto suoraan ulkoilmaan seinän kautta

Ilma

Palamistuotteet

Sähkötuuletin

5.6 Mukautus eri kaasutyyppeihin

Laite on testattu metaanikaasulla G20 (2H) paineessa 20 mbar.

Jos sitä käytetään muiden kaasutyyppien kanssa, vaihda suuttimet ja säädä ensiöilma. Suuttimien vaihtamiseksi ja polttimien säätämiseksi, irrota taso.

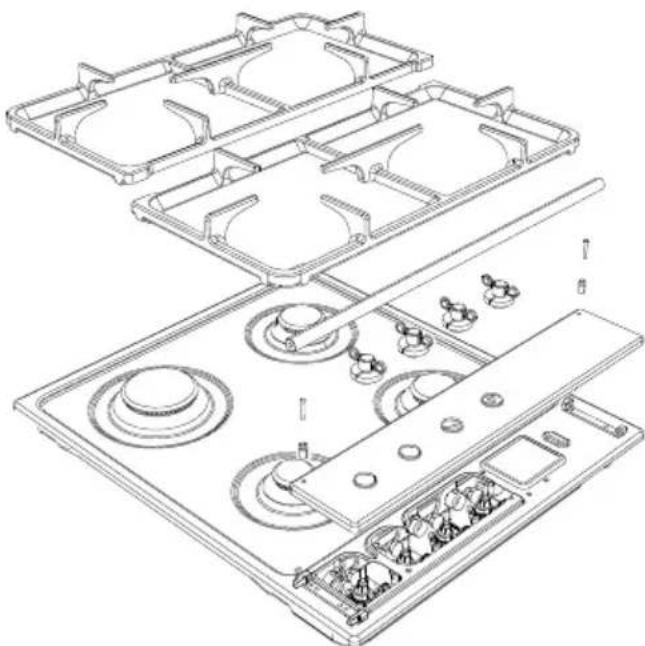

Tason irrottaminen

1. Irrota ritilät tasosta.
2. Irrota kytkinten suojus vetämällä sitä yläsuuntaan.
3. Ruuvaa auki kytkinten suojuksen välikkeiden ruuvit.
4. Irrota välikkeet.
5. Irrota kytkimet vetämällä niitä yläsuuntaan.
6. Irrota etulevy nostamalla sitä sivuttain oikealle päin.

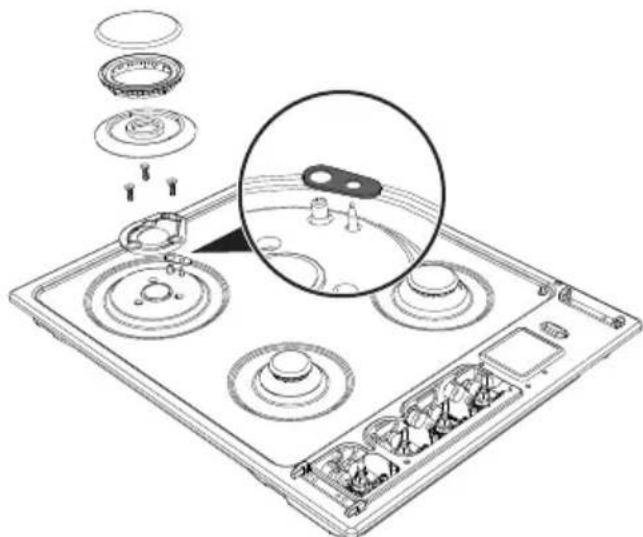

1. Irrota kaikki keittotasolla olevat polittimet.
2. Ruuvaa kiinni jokaisen polttimen alla olevat ruuvit irrottaaksesi kiinnityslevyn.
3. Irrota lämpöpareissa oleva tiiviste ja sytytystulpat jokaisesta polttimesta.
4. Irrota taso.

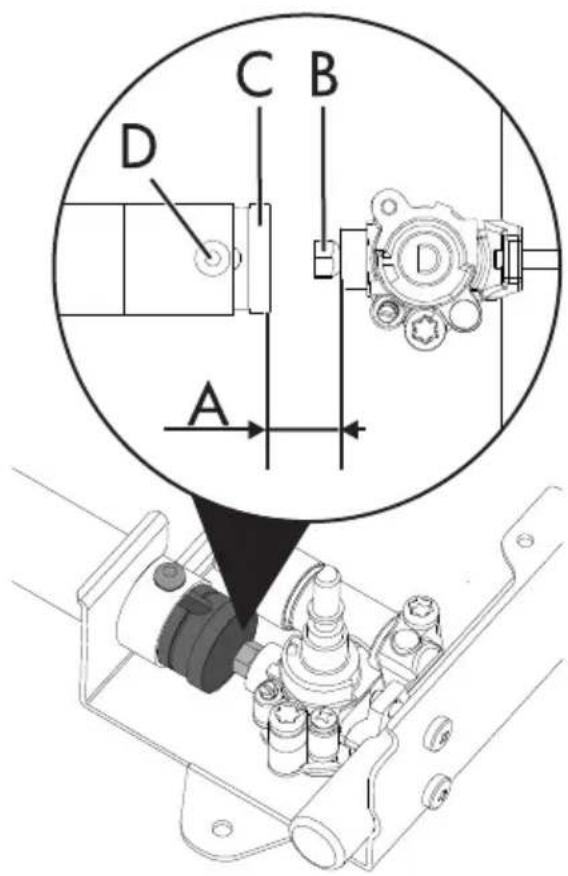

Suuttimien vaihto

C B D A

1. Löysää ruuvia "D" ja työnnä pohjaan ilmansäädin "C".

2. Kiintoavainta käyttämällä irrota suuttimet "B" ja asenna uudelle kaasutyypille sopivat suuttimet noudattamalla vastaavissa taulukoissa annettuja ohjeita (ks. "Kaasutyypit ja maat").

Suuttimen vääntömomentti ei saa ylittää 3 Nm.

1. Säädä ilmavirtaus siirtämällä Venturi-putkea C, kunnes saadaan etäisyys "A", joka on annettu vastaavassa taulukossa (ks. "Kaasutyypit ja maat").

2. Kun kukin poltin on säädetty, kokoa laite oikein.

Metaani- tai kaupunkikaasun minimiarvon säätö

Sytytä poltin ja säädä se minimiarvoon. Poista kaasuhanan nuppi ja säädä hana tikun vieressä (mallista riippuen) olevaa sätöruuvia käyttäen, kunnes saavutat säännöllisen ja mahdollisimman pienen liekin.

Asenna nuppi paikoilleen ja tarkista polittimen liekin vakaus. Käännä nuppia nopeasti maksimiasennosta minimiasentoon: liekki ei saa sammua. Toista toimenpide kaikkien kaasuhanojen kohdalla.

Nestekaasun minimiarvon säätö

Ruuvaa hanan tikun vieressä olevat ruuvit täysin myötäpäivään.

Kun on vaihdettu tehdasasetuksista poikkeavalle kaasuasetukselle, vaihda sovelletun kaasun etiketti uutta kaasua vastaavaan etikettiin. Etiketti löytyy suuttimien pussista (jos paikalla).

Kaasuhanojen voitelu

Kaasuhanat voivat ajan myötä kääntyä huonosti ja lukittua. Puhdista niiden sisäosat ja vaihda niiden voiteluaine.

Kaasuhanojen voitelu on suoritettava ammattitaitoisen teknikon toimesta.

Kaasutyypit ja maat

Nro

Kaasutyyppi

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

1 Metaanikaasu G20

G20 20 mbar

●

●

●

●

●

●

●

●

●

G20/25 20/25 mbar

●

2 Metaanikaasu G20

G20 25 mbar

3 Metaanikaasu G25

G25 25 mbar

●

4 Metaanikaasu G25

G25 20 mbar

●

5 Nestekaasu G30/31

G30/31 28/37 mbar

●

●

●

●

G30/31 30/37 mbar

●

●

G30/31 30/30 mbar

●

●

●

6 Nestekaasu G30/31

G30/31 50 mbar

●

●

7 Kaupunkikaasu G110

G110 8 mbar

●

●

●

8 Kaupunkikaasu G120

G120 8 mbar

●

Asennusmaan perusteella on mahdollista paikantaa käytettävissä olevat kaasutyypit. Viittaa otsikossa annettuun numeroon löytääksesi "Polttimien ja suuttimien ominaisuuksien taulukko" oikeat arvot.

Polttimien ja suuttimien ominaisuuksien taulukko

1	Metaanikaasu G20	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,8 3,1 4,1
	Suuttimen halkaisija (1/100 mm)	76 95 128 145
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	2	,	5	1
2	Metaanikaasu G20	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,8 3,1 4,1
	Suuttimen halkaisija (1/100 mm)	70 87 120 142
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	3	1	,	5
3	Metaanikaasu G25	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 175 3,1 4,0
	Suuttimen halkaisija (1/100 mm)	76 95 128 145
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	2	,	5	1
4	Metaanikaasu G25	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,8 3,0 4,1
	Suuttimen halkaisija (1/100 mm)	82 105 135 160
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	2	,	5	1
5	Nestekaasu G30/31	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,7 3,1 4,1
	Suuttimen halkaisija (1/100 mm)	48 62 85 95
	Alhainen teho (W)	400 500 900 1500
	Ensiölma (mm)	3	2	3	3
	Nimellinen virtaus G30 (g/h)	80 124 225 298
	Nimellinen virtaus G31 (g/h)	79 121 221 293
6	Nestekaasu G30/31	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,7 3,1 4,1
	Suuttimen halkaisija (1/100 mm)	42 54 73 85
	Alhainen teho (W)	400 500 900 1500
	Ensiölma (mm)	5	1	2	2
	Nimellinen virtaus G30 (g/h)	80 131 225 298
	Nimellinen virtaus G31 (g/h)	79 129 221 293
7	Kaupunkikaasu G110	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,8 3,0 4,1
	Suuttimen halkaisija (1/100 mm)	135 175 230 310
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	1	,	5	1
8	Kaupunkikaasu G120	AUX	SR	R	UR-3C
	Nimellinen lämpöteho (kW)	1,1 1,8 3,1 4,1
	Suuttimen halkaisija (1/100 mm)	128 160 220 280
	Alhainen teho (W)	400 500 800 1500
	Ensiölma (mm)	3	1	1	2

Suuttimia, jotka eivät kuulu varustuksiin, on saatavilla valtuutetuista huoltokeskuksista.

5.7 Sähkökytkentä

Sähkövirta Sähköiskun vaara

• Anna sähkökytkennät ammattitaitoisenteknikon tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Käytä vähintään 90 °C kestäviä kaapeleita.
• Virtajohtojen ruuvien kirstysmomentit liitinrimassa tulee olla 1,5-2 Nm.

Yleisiä tietoja

Tarkista, että sähköverkon ominaisuudet soveltuvat arvokilvessä annettuihin tietoihin.

Tekniset tiedot, sarjanumero ja merkintä sijaitsevat näkyvällä paikalla laitteessa.

Tyyppikilpeä ei saa koskaan irrottaa.

Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden.

Laite voi toimia seuraavilla tavoilla:

- 220-240 V 1N\~

Käytä kolminapaista johtoa 3 x 1 mm².

Osoitetut arvot viittaavat johdon sisäiseen läpimittaan.

Pysyvä kytkentä

Kytke syöttölinjaan sijoitettava kaikkinapainen katkaisin, asennukseen liittyvien säätöjen mukaan.

Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle.

Kytkentä pistokkeella ja pistorasialla

Tarkista, että pistoke ja pistorasia ovat saman tyyppisiä.

Vältä alentimien, sovittimien tai sivupiirien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa.
