KÄYTTÖOHJE L26FE12N Logik

TV:n purkaminen pakkauksesta....5

Jalustan asentaminen / irrottaminen....6

Näkymä edestä/oikealta ja säätimet 7

Näkymä takaa ja liitännät 8

Paristojen asentaminen kaukosäätimeen 9

Kaukosäätimen toiminta-alue....9

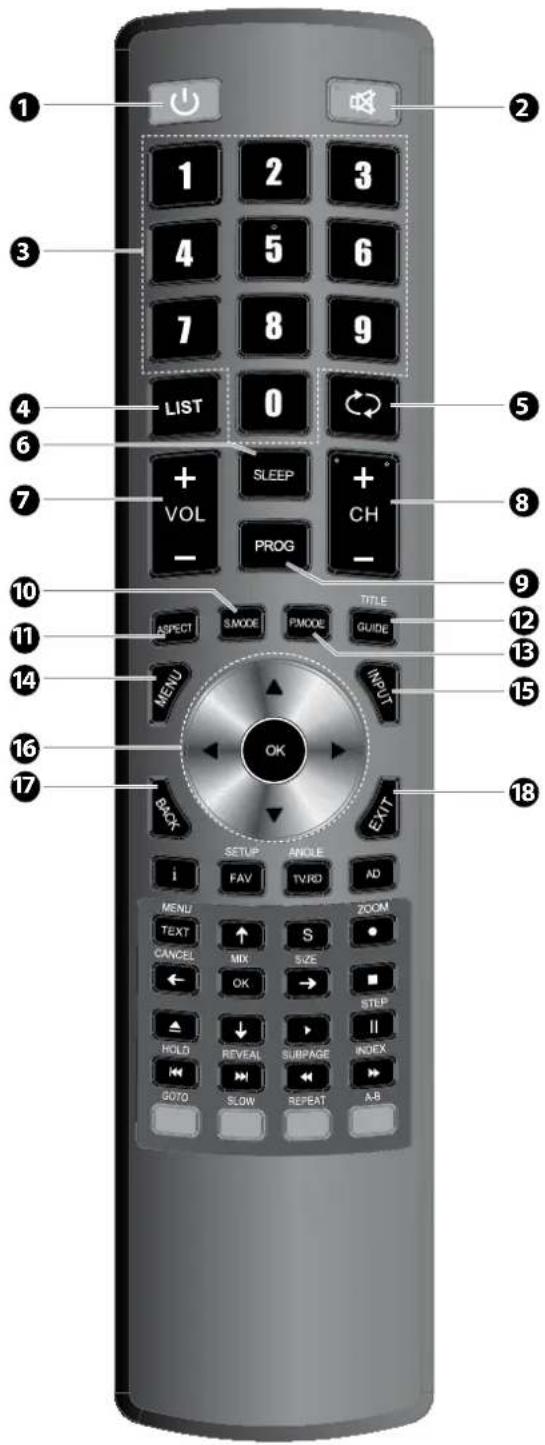

Kaukosäädin....10

Liitännät....13

Video- ja audiolitäntöjen tekeminen ....13

AV-laitteen liittäminen HDMI-kaapelilla 13

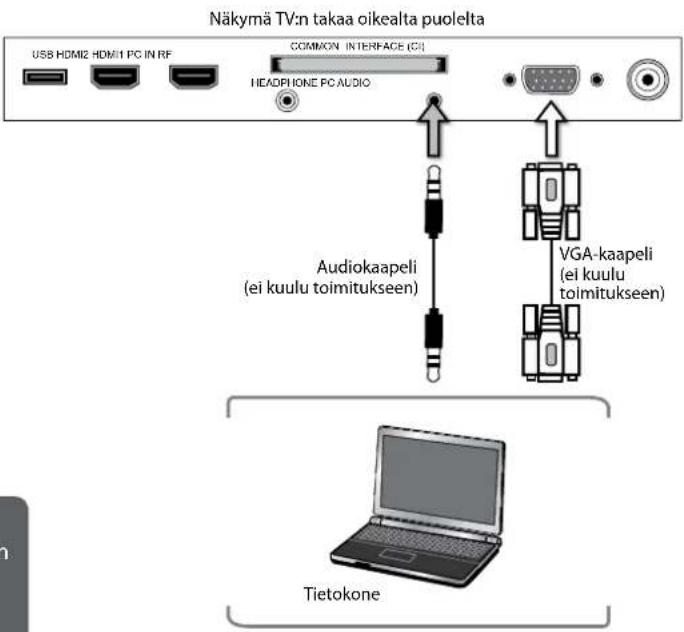

Tietokoneen liittäminen VGA-kaapelilla....14

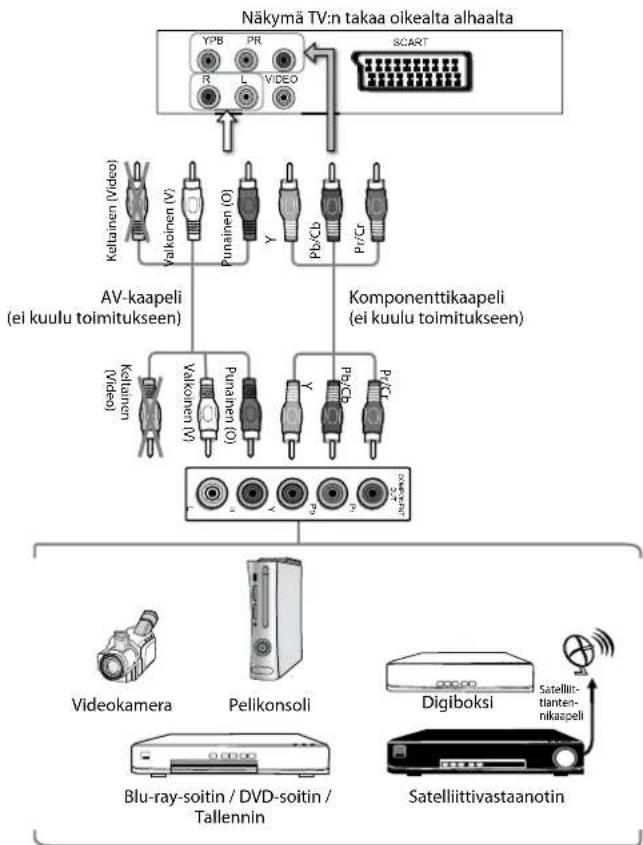

AV-laitteen liittäminen komponentti (YPbPr) -kaapelilla....14

AV-laitteen liittäminen SCART-kaapelilla....15

AV-laitteen liittäminen komposiittikaapelilla 15

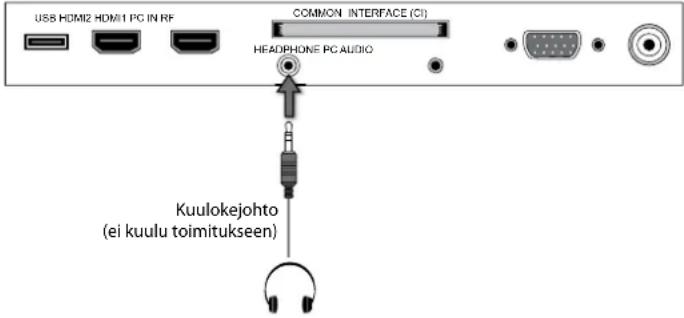

Kuulokkeiden liittäminen 16

Ensimmäinen asennus....17

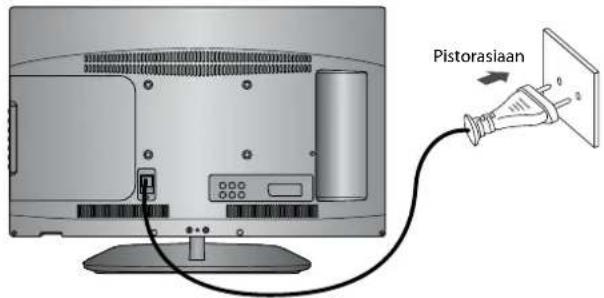

TV:n käynnistäminen ensimmäistä kertaa....17

- Kohdealuekuvaaja....18

– Tulolähteen valinta....19

- Kanavan valinta ....19

– Näytä kanavatiedot....19

- Äänenvoimakkuuden säätö....19

TV-asetusten mukauttaminen....20

Kanavan asetus (TV-, DTV- tai Radiotila)....20

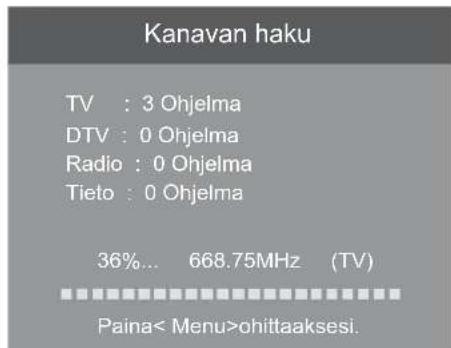

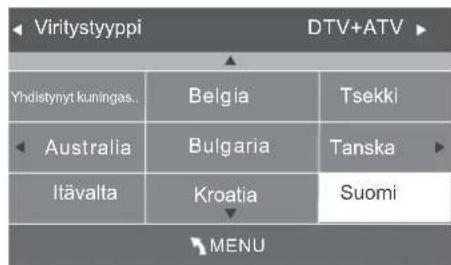

- Automaattinen viritys (DVB-T)....20

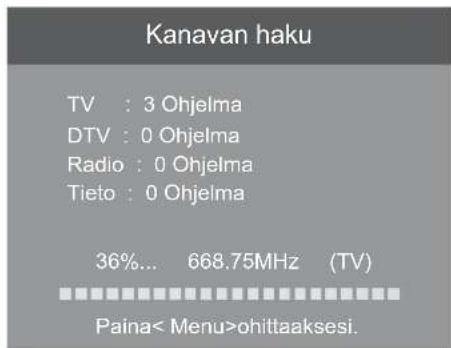

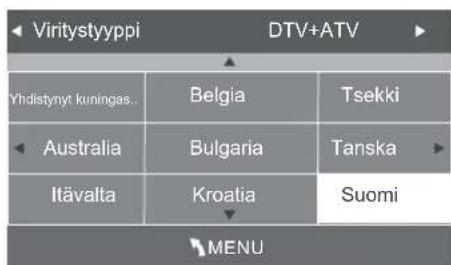

- Automaattinen viritys (DVB-C) 21

- DTV Automaattinen viritys (DVB-T) 22

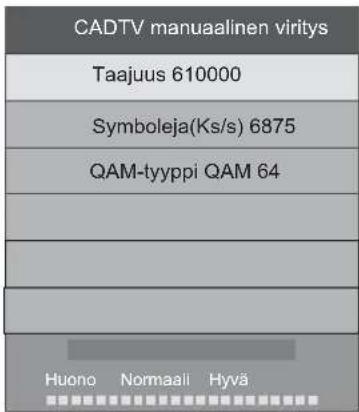

- DTV Manuaalinen viritys (DVB-C) 22

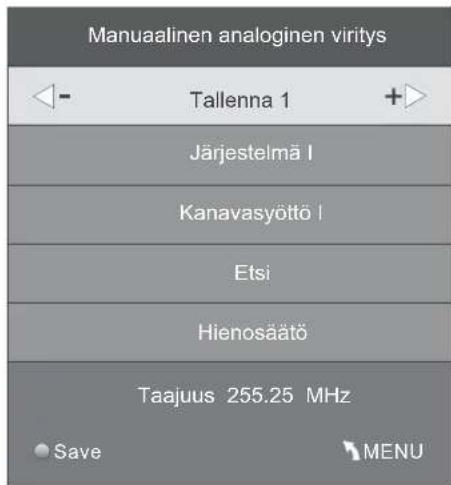

- ATV Manuaalinen viritys....23

– Ohjelman muokkaus (ATV/DTV-tila)....24

- Signaalitiedot (DTV-tila) (DVB-T) 25

- Signaalitiedot (DTV-tila) (DVB-C) 25

- CI (Common Interface) (DTV-tila) 26

– Ohjelmistopäivitys (satelliittipäivitys)....27

- Ohjelmistopäivitys (USB) 27

Kuva-asetus....27

Ääniasetus 29

- Valitse Stereo-/Kaksoisäänivastaanotto (ATV-tila) 30

Aika-asetukset: 30

Valinta-asetus 32

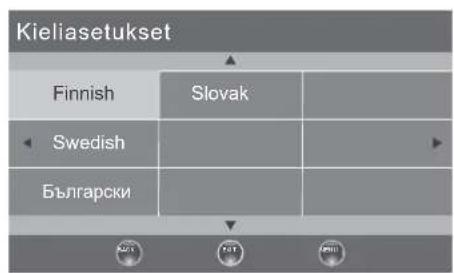

- OSD-kieli 32

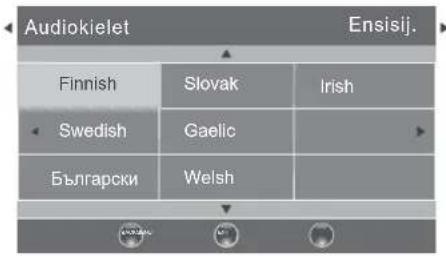

- Audiokieli (DTV-tila) 32

- Tekstityskieli (DTV-tila) 33

- Kuulorajoitteiset.... 33

- Maa....34

- PVR File System (DTV-tila)....34

— Palauta tehdasasetukset....36

Lukkoasetus 36

– Lukkojärjestelmä....36

- Aseta salasana.... 37

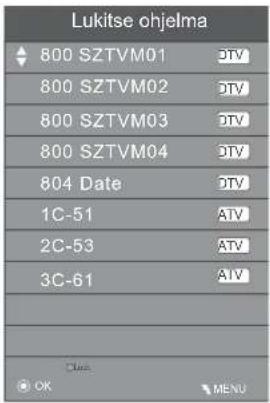

– Lukitse ohjelma 38

– Vanhempien opastus 39

Toimintojen käyttö 41

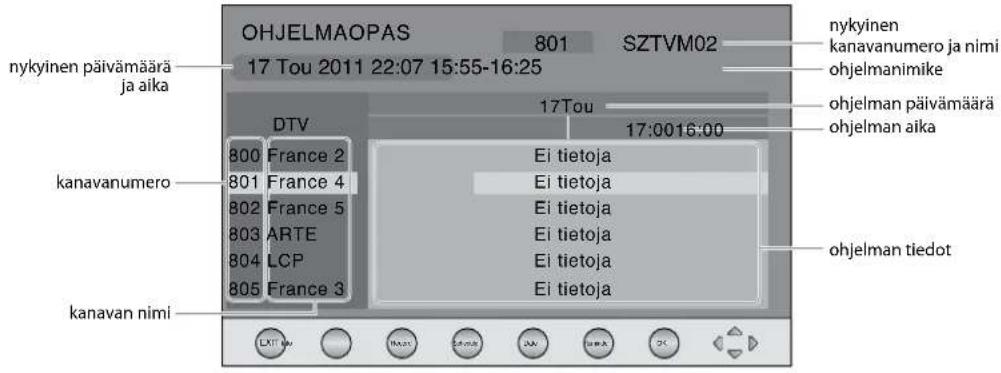

EPG (Elektroninen ohjelmaopas) (DTV-tila)....41

• Kytke elektroninen ohjelmaopas Päälle / Pois päältä....41
  – Ohjelman valitseminen....41

Teksti-TV (ATV-tila)....42

– Teksti-TV-toiminnon käynnistäminen....42

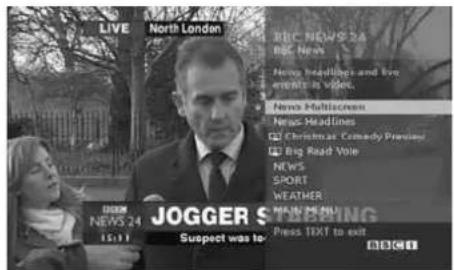

Digitaalinen Teksti-tv (DTV-tila) 43
– Digitaaliseen palveluun sisältyvä Teksti-TV....43

Viihde 44

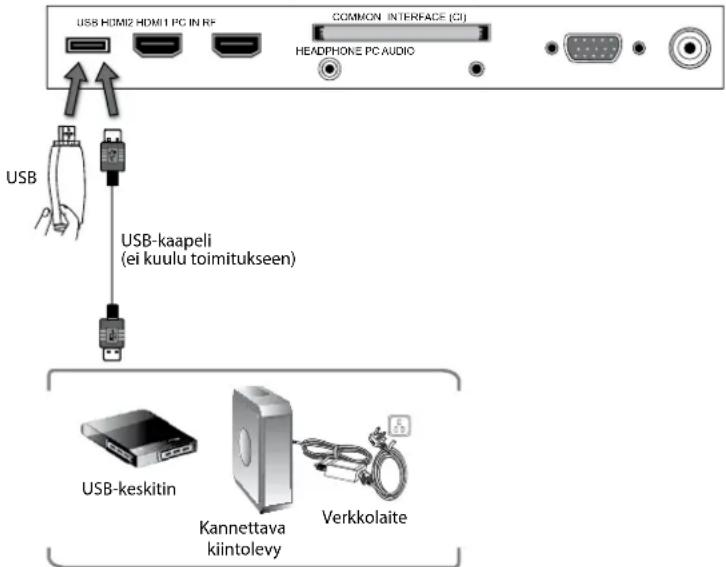

USB-tallennusvälineen liittäminen 44

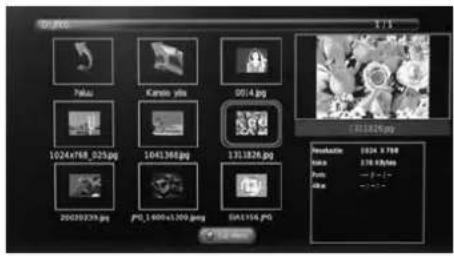

Valokuvien katselu 44
Musiikin kuuntelu 45
Elokuvien katselu....46
Oma teksti 47

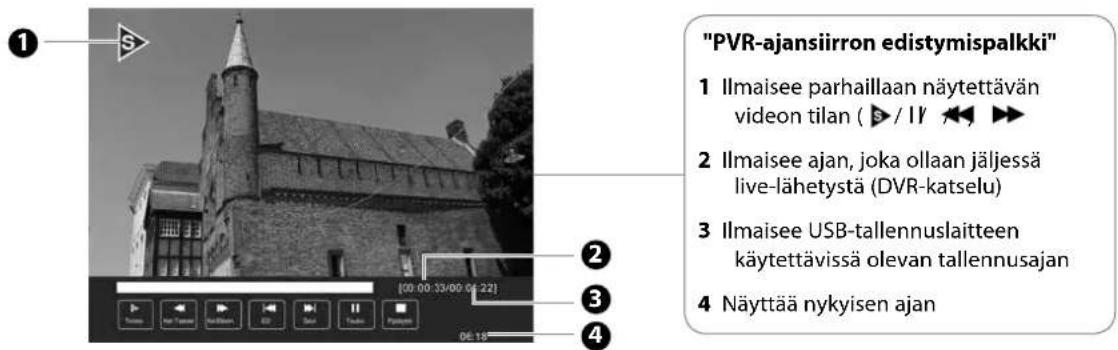

Ajansiirtotoiminto....48
DTV-ohjelman tallentaminen USB-tallennusvälineelle....49

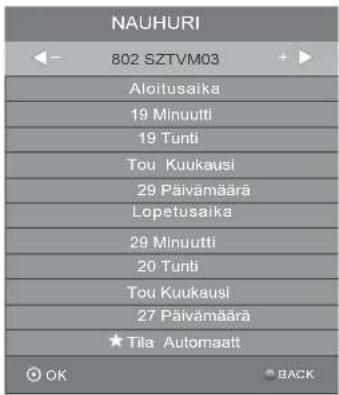

Ajastinohjelmointi 50
Tallennetun ohjelman toistaminen ....51

Kunnossapito....52

Näyttötilat ....54

YPbPr-tila....54
Tietokonetila....54
HDMI-tila 54

Tekniset tiedot 55

Turvavaroitukset....57

Kiitos, kun ostit uuden Logik 26" Full HD LED TV.

Uudessa TV-vastaanottimessasi on runsaasti toimintoja ja se sisältää uusinta teknologiaa katsomiskokemuksesi parantamiseksi. Suosittelemme, että vietät hetken tämän käyttöohjeen parissa, jotta ymmärtäisit täysin kaikki nämä ominaisuudet. Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

TV:n purkaminen pakkauksesta

Poista kaikki pakkausmateriaali TV-vastaanottimesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

Kaukosäädin / AAA-paristo x 2 (Osanro: 504C1961101 ja 32200007158)

Ruuvi A x 2 (Osanro: 209100430B1)

Ruuvi B x 3 (Osanro: 209060410B1)

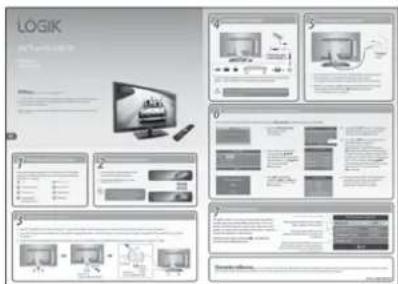

Käyttöopas Pikaopas

LOGIK 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

(Osanro: 4033C266106)

Jalustan asentaminen / irrottaminen

LCD-näyttö on herkkä särkymään ja sitä on suojattava aina asennettaessa ja poistettaessa jalustaa. Varmista, ettei mikään kova tai terävä esine tai muu esine pääse naarmuttamaan tai vahingoittamaan LCD-näyttöä tai joudu kosketuksiin sen kanssa. ÄLÄ milloinkaan kohdista painetta TV:n etuosaan, sillä näyttö voi haljeta.

1. Irrota kaikki TV-vastaanottimeen kiinnitetyt kaapelit.
2. Laske TV tasaiselle pinnalle tausta ylöspäin. Huolehdi, että näytön alle on asetettu pehmuste (kuten tyyny tai paksu vaahtomuovin kappale).

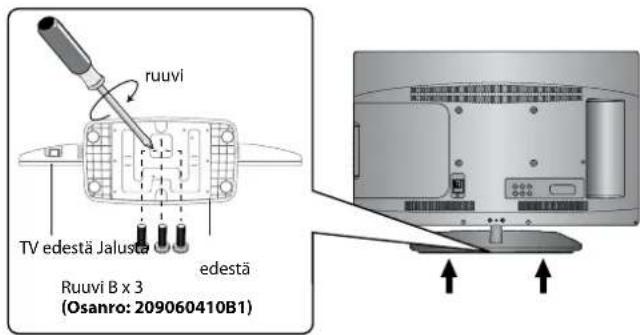

3. Asenna TV-jalusta kiinnittämällä ensin jalustatuki TV-vastaanottimeen ruuvilla A. Kohdista ruuvinrei'ät ja kiinnitä sitten jalustatuki TV-vastaanottimeen kahdella A-ruuvilla.

Ruuvi A x 2 (Osanro: 209100430B1)

1. Asenna alusta kohdistamalla ruuvinrei'ät ja kiinnittämällä se ruuvitaltalla (ei kuulu toimitukseen) kolmella toimitukseen kuuluvalla B-ruuvilla.

ruuvi TV edestä Jalusta edestä Ruuvi B x 3 (Osanro: 209060410B1)

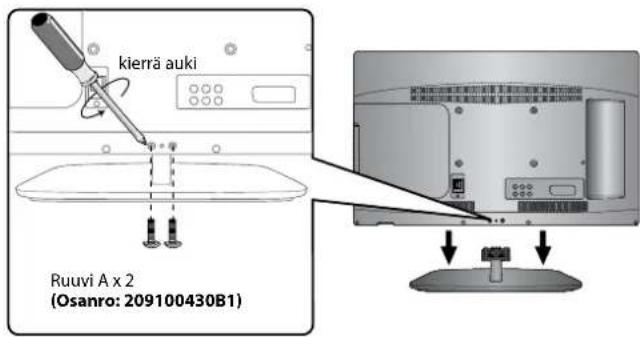

Irrota jalustakokoonpano ennen TV:n kiinnittämistä seinään.

1. Voit irrottaa jalustakokoonpanon löysäämällä kaksi ruuvia, jotka liittävät jalustakokoonpanon TV:n takaosaan. Liu'uta jalustakokoonpano ulos.

Säilytä kaikki vararuuvit mahdollistaaksesi myöhemmän jalustakokoonpanon käytön.

kierra auki Ruuvi A x 2 (Osanro: 209100430B1)

1. Kiinnitys seinään. Tämä TV-vastaanotin on suunniteltu kiinnitettäväksi seinään standardilla 200 x 100 mm kiinnityssarjalla (myydään erikseen), joka on suunniteltu litteäpaneeli-TV-vastaanottimille. Kiinnitä tämä TV-vastaanotin kiinnityssarjan mukana tulevien ohjeiden mukaisesti. Tilarajoitusten vuoksi on suositeltavaa tehdä kaikki liitännät ennen seinään kiinnittämistä (katso lisätietoja sivuilta 13-16 ja 44).

200 mm 100 mm Neljä kiinnitysreikää (kokoa M4x12 olevat ruuvit)

Lue tämä käyttöopas huolellisesti ennen kuin asennat TV:n.

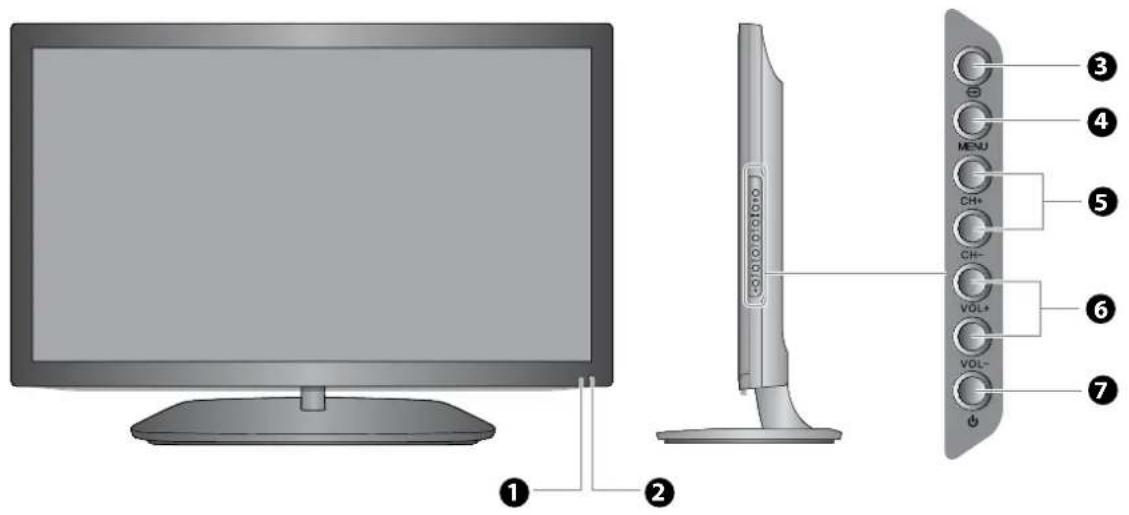

1 VIRRAN LED-VALO	Palaa sinisenä, kun TV-vastaanotin on kytketty päälle. Palaa punaisena, kun TV-vastaanotin on valmiustilassa. LED-valo vilkkuu sinisenä ja punaisena, kun ajastinohjelmointi on käynnistynyt valmiustilassa.
2 IR (Infrapunavastaanotin)	Vastaanottaa infrapunasignaalia kaukosäätimestä.Älä aseta mitään tunnistimen lähelle, sillä se voi vaikuttaa toimintaan.
3 TULO	Paina valitaksesi eri tulosignaalilähteiden välillä:DTV / ATV / SCART / YPbPr / PC / HDMI1 / HDMI2 / AV / USB.Valitse tulo painamalla kaukosäätimen ▲▼-painikkeita ja vahvista valinta painamallaOK-painiketta.
4 VALIKKO Näyttää OSD-valikon (kuvaruutuvalikko).
5 CH + / - Paina valitaksesi kanavan tai valitaksesi kuvaruutuvalikon alivalikon.
6 VOL + / -	Äänenvoimakkuuden säätämiseen.Paina valitaksesi kuvaruutuvalikosta asetuksen ja säätääksesi sitä.
7 ⏻	Kytkee TV:n päälle valmiustilasta.Kytkee TV:n takaisin valmiustilaan.

1 2 3 Y PAPR R VIDEO SCART 4 5 6 7 8 9 COMMON INTERFACE (CI) HEADPHONE PC AUDIO USB HDMI/2 HDMI/1 PC IN RF

Liitäntä Kuvaus

1 Y, PB, PR / AUDIO (V/O)	Liittää DVD-soittimeen, digiboksiin tai muuhun AV-laitteeseen, jossa on komponentti (YPbPr) -video ja audiolähtöliitännät.
2 VIDEO / AUDIO (V/O)	Liittää ulkoisten videolaitteiden komposiitti-VIDEO- ja AUDIO (V/O) -lähtöliitäntöihin liittämiseen.
3 SCART	Liittää videoauhuriin, DVD-soittimeen tai muuhun AV-laitteeseen, jossa on SCART-lähtöliitäntä

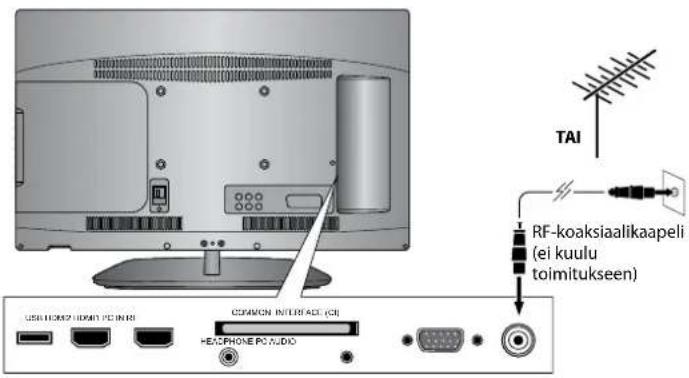

4 RF-antenni Liittää antenniseinäpistorasiaan RF-koaksiaalikaapelilla.
5 PC IN / PC AUDIO Liittää tietokoneeseen tai muuhun laitteeseen, jossa on VGA-liittymä.

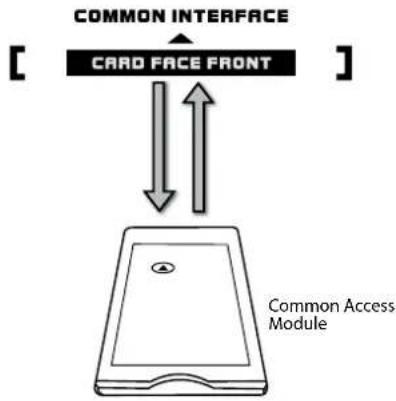

6 COMMON INTERFACE Common Access Module -moduulin liittämiseen. (Katso lisätietoja sivulta 26.)
7 HEADPHONE Liittää kuulokkeisiin.
8 HDMI1 / HDMI2	Liittää teräväpiirto (HD) -signaalilähtölaitteeseen, kuten digiboksi, blu-ray disc -soitin tai AV-vastaanotin.
9 USB	Video-, audio, valokuva- ja tekstitiedostojen toistamiseen USB-tallennusvälineeltä (USB-tila) ja DTV-ohjelmien tallentamiseen USB-tallennusvälineelle.

Paristojen asentaminen kaukosäätimeen

1. Paina ja liu'uta takakantta avataksesi kaukosäätimen paristolokeron.
2. Asenna kaksi AAA-paristoa. Varmista, että paristojen (+)- ja (-)-napa vastaavat paristolokeron (+)- ja (-)-napamerkintöjä.
3. Asenna kaksi AAA-paristoa. Varmista, että paristojen (+)- ja (-)-napa vastaavat paristolokeron (+)- ja (-)-napamerkintöjä.

Paristojen käsittely

• Paristojen väärä tai virheellinen käyttö voi aiheuttaa syöpymistä tai pariston vuotamista, mistä seurauksena voi olla tulipalo, henkilövahinko tai omaisuusvahinko.
• Käytä vain tässä käyttöoppaassa ilmoitettua paristotyyppiä.
• Kun paristojen virta on lopussa, kaukosäädin ei toimi. Vaihda molemmat paristot samanaikaisesti uusiin.
• Älä asenna uusia paristoja käytettyjen kanssa äläkä sekoita eri paristotyyppejä.
• Älä hävitä käytettyjä paristoja kotitalousjätteen mukana. Hävitä ne paikallisten säädösten mukaisesti.

Kaukosäätimen käsittely

• Varo kynsiäsi, kun painat ja pidät pariston vapautusliuskaa alhaalla.
• Älä pudota kaukosäädintä tai aseta sitä iskuille alttiiksi.
• Älä kaada vettä tai muuta nestettä kaukosäätimelle.
• Älä aseta kaukosäädintä märälle pinnalle.
• Älä aseta kaukosäädintä suoraan auringonpaisteeseen tai liian kuumien lämmönlähteiden läheisyyteen.
• Poista paristo kaukosäätimestä, kun sitä ei käytetä pitkään aikaan, koska se voisi aiheuttaa syöpymistä tai pariston vuotamisen, ja tuloksena voi olla fyysinen vamma ja/tai omaisuusvahinko, tulipalo mukaan lukien.

Kaukosäätimen toiminta-alue

Osoita kaukosäätimellä TV-vastaanotinta enintään 5 metrin päästä TV:n kaukosäätimen tunnistimesta ja 60° kulmassa TV-vastaanottimeen nähden. Toimintaetäisyys voi vaihdella huoneen kirkkauden mukaan.

Kytkee TV:n päälle tai valmiustilaan.

2. ÄÄNETÖN

Mykistää ja palauttaa TV:n äänen.

3. 0-9-numeropainikkeet

• Paina valitaksesi ohjelman.
- Valitse numeroitu kohde valikossa. (DVD-tila)

4. LIST

• Näyttää kanavaluettelon. (ATV/DTV-tila)
- Näyttää tekstisivun Teksti-tv-näytöllä. (ATV-tila)

5. ↔ RECALL

• Palauttaa edelliselle katsotulle kanavalle. (ATV/DTV-tila)
• Palauttaa valikkoon (DVD-tila)

6. SLEEP

Asettaa TV:n uniajastimen: OFF / 10 / 20 / ... / 180 / 240 min

7. VOL +/- -painikkeet

Äänenvoimakkuuden säätämiseen.

8. CH + / -

Kanavan valintaan.

9. PROG

• Näyttää kanavanmuokkausvalikon. (ATV/DTV-tila)
  • DVD:n ohjelmointiin. (DVD-tila)

10. S.MODE

Valitse äänitila: Standardi / Musiikki / Elokuva / Urheilu /
Käyttäjä.

11. ASPECT

Näytön katsomiseen eri muodoissa: Automaattinen / 4:3 / 16:9 /
Zoomi / Tekstitys/ Älykäs zoomi / Täysi.

12. GUIDE

Näyttää elektronisen ohjelmaoppaan (EPG). (DVD-tila)

TITLE

Näyttää DVD-nimikesisällön. (DVD-tila)

13. P.MODE

Kuvatilan valintaan: Standardi / Lievä / Käyttäjä / Dynaaminen.

14. VALIKKO

Näyttää kuvaruutuvalikon (OSD).

15. INPUT

Eri tulosignaalilähteiden välillä valitsemiseen:

DTV / ATV / SCART / YPbPr / PC / HDMI1 / HDMI2 / AV / USB

16.

Kuvaruutuvalikoissa siirtymiseen ja järjestelmäasetusten

säätämiseen halutuiksi.

OK

Kuvaruutuvalikoissa tehtyjen valintojen vahvistamiseen.

17. BACK

Kuvaruutuvalikoissa edelliseen valikkoon palaamiseen.

18. Lopetus

Sulkee kuvaruutuvalikon.

Huomaa, että kaukosäätimen DVD-tilatoiminnot toimivat ainoastaan TV-malleissa, joissa on sisäänrakennettu DVD-soitin.

19. FAV

Näyttää suosikkikanavaluettelon. (ATV/DTV-tila)

SETUP

Näyttää ja sulkee DVD:n asetusvalikon. (DVD-tila)

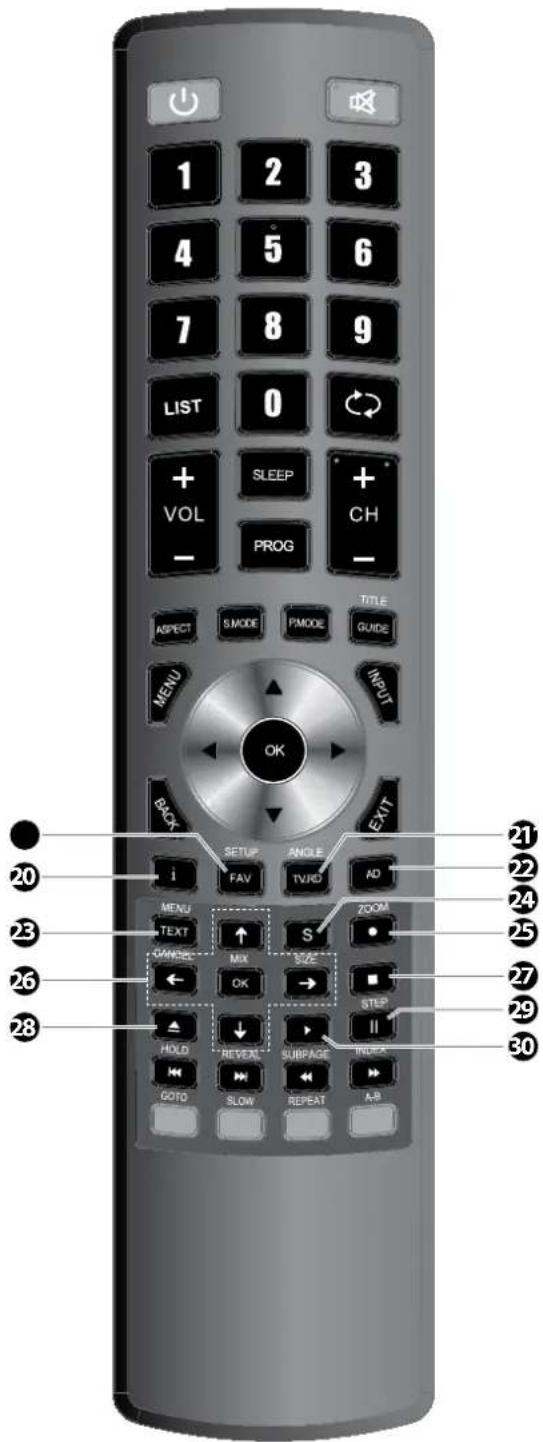

20.i

Näyttää nykyisen näytön tiedot, kuten nykyinen kanava ATV/DTV-tilassa ja tulolähde, paitsi ATV/DTV-tilassa.

21. TV.RD

Pikanäppäin tulolähteen vaihtamiseksi TV-/ Digitaaliradiokanaviksi.

ANGLE

Videon eri kuvakulmien valintaan. (DVD-tila)

22. AD (Äänikuvaus)

• Äänikuvaus (AD) -toiminnon kytkemiseen päälle/pois (käytettävissä vain, kun TV-ohjelmalla on tämä ominaisuus). (DVD-tila)
• Eri äänitilan valitsemiseen DVD-tilassa. (DVD-tila)
• Stereo-/Kaksoisäänivastaanoton valintaan. (ATV-tila)

23. TEXT

Teksti-tv-toiminnon kytkemiseen Päälle/Pois päältä. (ATV/DTV-tila)

VALIKKO

Näyttää DVD-valikon. (DVD-tila)

24. S (Tekstitys)

• Näyttää ohjelman mukana lähetetyn tekstityksen. (DVD-tila)
• Näyttää DVD-levyn tekstityksen. (DVD-tila)

25. REC

Nykyisen ohjelman tallentamiseen. (DTV-tila)

ZOOM

Lähentää näytetyssä kuvassa. (DVD-tila)

26.←↑↓→

DVD-valikoissa siirtymiseen ja järjestelmäasetusten säätämiseen halutuiksi. (DVD-tila)

OK

Vahvistaa DVD-valikoissa tehdyt valinnat. (DVD-tila)

CANCEL

Teksti-tv-tilasta poistumiseen. (ATV-tila)

MIX

TEKSTI-TV:n ja TV-ohjelman valitsemiseen. (ATV-tila)

SIZE

TV-ruudun kuvan suurentamiseen Teksti-tv:ssä. (ATV-tila)

27. ■ Pysäytä

Toiston tai tallennuksen pysäyttämiseen. (DVD/USB/DTV-tilassa)

28.

Poistaa levyn. (DVD-tila)

29. || Tauko

• Toiston keskeyttämiseen. (DVD/USB-tilassa)
- Käynnistää ajansiirtotoiminnon (DTV-tila)

STEP

Kuva kerrallaan toistoon. (DVD-tila)

30. TOISTA

Toiston käynnistämiseen. (DVD/USB-tilassa)

Huomaa, että kaukosäätimen DVD-tilatoiminnot toimivat ainoastaan TV-malleissa, joissa on sisäänrakennettu DVD-soitin.

1 2 3 4 5 6 7 8 9 LIST 0 + SLEEP + + VOL CH - PROG - ASPECT S MODE PMODE GUIDE MENU INPUT OK BACK EXIT SETUP ANGLE FAV TVHD AD MENU ZOOM TEXT ↑ S ONSEL MIX SIZE ← OK → ■ ▲ ↓ ■ STEP HOLD REVEE SURPAGE INDEXA GOTO SLOW REPEAT A-B 20 21 22 22 23 24 25 25 26 27 27 29 28 30

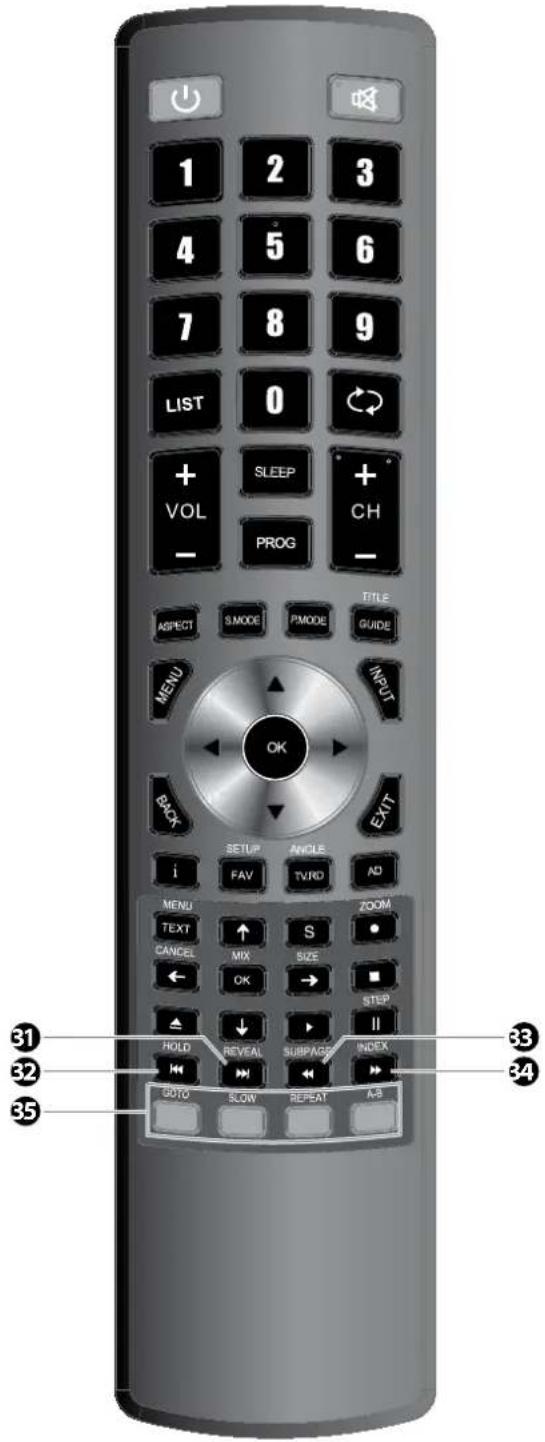

31.

Seuraavan luvun/raidan/valokuvan alkuun siirtymiseen. (DVD/USB-tilassa)

REVEAL

Näyttää piilotetun tiedon, kuten tietokilpailuvastauksen Teksti-tv:ssä. (ATV-tila)

32.

Edellisen luvun/raidan/valokuvan alkuun siirtymiseen. (DVD/USB-tilassa)

HOLD

Pysäyttää monisivuisen kappaleen Teksti-tv:n näytössä. (ATV-tila)

33.

Toiston nopeaan taaksepäinkelaukseen. (DVD/USB-tilassa)

SUBPAGE

Näyttää alisivun Teksti-tv-näytöllä. (ATV-tila)

34.

Toiston nopeaan eteenpäinkelaukseen. (DVD/USB-tilassa)

INDEX

Sivunumeron valitsemiseen Teksti-tv:n hakemistosta. (ATV-tila)

35. Värilliset painikkeet

Siirry TEKSTI-TV-kohteisiin tai kanavan muokkaukseen käyttäessäsi Digitaalisia/Freeview-TV-kanavia. (ATV/DTV-tila)

GOTO (PUNAINEN)

Hyppää suoraan tiettyyn DVD/CD-levyn kohtaan. (DVD-tila)

SLOW (VIHREÄ)

Toistaa videon hitaasti. (DVD-tila)

UUSINTAT. (KELTAINEN)

Eri toistotilojen välillä vaihtamiseen. (DVD-tila)

A-B (SININEN)

Kohtien A-B välisen osan toistamiseen. (DVD-tila)

1 2 3 4 5 6 7 8 9 LIST 0 + VOL SLEEP + - PROG TITLE ASPECT S.MODE PMODE GUIDE MENU INPUT OK BACK EXIT SETUP ANGLE FAV TVRD AD MENU ZOOM TEXT S CANCEL MIX SIZE OK → STEP HOLD REVEAL SUBPAGE INDEX GOTO SLOW REPEAT A-B 31 32 33 35

Huomaa, että kaukosäätimen DVD-tilatoiminnot toimivat ainoastaan TV-malleissa, joissa on sisäänrakennettu DVD-soitin.

Video- ja audiolitäntöjen tekeminen

Kaikki AV-laitteet eivät ole liitettävissä TV-vastaanottimeen. Tarkista AV-laitteen käyttöoppaasta yhteensopivuus ja liitäntätoimenpiteet.

Kun liität ulkoisen AV-laitteen, älä liitä virtakaapelia pistorasiaan ennen kuin kaikki muut liitännät ovat valmiit.

	Signaalityyppi	Erillinen audio Vaaditaan yhteys
HDMI1	HDMI(480i/480p/576i/576p/720p/1080i/1080p)	Ei
PC IN	PC	KylläPC AUDIO
YPRPR[XAW5]	Komponenttivideo(480i/480p/576i/576p/720p/1080i/1080p)	KylläR L
SCART	SCART (RGB-tulo) Ei
[Y2xH]	Komposiittivideo	KylläR L

AV-laitteen liittäminen HDMI-kaapelilla

• Tämä TV hyväksyy High-Definition Multimedia Interface (HDMI) -liittymän ja tukee HDCP (High-Bandwidth Digital Content Protection) -protokollaa.
• Tässä TV:ssä on kaksi HDMI-tuloliitäntää. Varmista, että oikea tulolähde on valittu, ja että se vastaa liitettyä HDMI-tuloliitäntää.
• Kun liität HD ready -soittimeen (blu-ray disc -soitin, pelikonsoli, digiboksi tai tietokone), vaihda HDMI-toimintoon, jolloin TV tunnistaa automaattisesti HDMI-lähteen käyttämän kuvatarkkuuden.

• Saadaksesi parhaan kuvanlaadun, säädä blu-ray disc -soittimen, pelikonsolin tai digiboksin lähtökuvatarkkuudeksi enintään 1920 x 1080p.

• Käytä HDMI-kaapelia TV:n HDMI-tuloliitännän liittämiseen ulkoisen AV-laitteen HDMI-lähtöliitäntään.

• Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.

• Kytke TV päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻ -painiketta.

• Tuo Lähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin ⊖-painiketta tai kaukosäätimen INPUT-painiketta. Käytä ▲▼-painikkeita valitaksesi HDMI1 / HDMI2 ja vahvista valinta painamalla OK-painiketta.

Vaikka tämän TV:n voi liittää HDMI-laitteeseen, on mahdollista, että jotkut laitteet eivät toimi oikein.

Näkymä TV:n takaa oikealta puolelta USB HDMI2 HDMI1 PC IN RF COMMON INTERFACE (CI) HEADPHONE PC AUDIO HDMI-johto (ei kuulu toimitukseen) DigiboksiPelikonsolBlu-ray-soitin / DVD-soitin / Tallennin

Tietokoneen liittäminen VGA-kaapelilla.

1. Käytä VGA-kaapelia TV:n PC IN -tuloliitännän liittämiseen tietokoneen VGA-lähtöliitäntään. Käytä audiokaapelia TV:n PC AUDIO -tuloliitännän liittämiseen tietokoneen audiolähtöliitäntään.
2. Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.
3. Kytke TV päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻ -painiketta.
4. Tuo Lähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta. Valitse ▲▼-painikkeilla PC ja vahvista valinta painamalla OK-painiketta.

• Paras resoluutio on 1920 x 1080.
- Jos tietokone on asetettu sammumaan muutaman minuutin kuluttua käyttämättömyystilaan mentyään, myös TV kytkeytyy energian säästämiseksi valmiustilaan. Paina TV:n oikean sivupaneelin tai kaukosäätimen 📍-painiketta TV:n käynnistämiseksi uudelleen.

Näkymä TV:n takaa oikealta puolelta USB HDMI2 HDMI1 PC IN RF COMMON INTERFACE (CI) HEADPHONE PC AUDIO Audiokaapeli (ei kuulu toimitukseen) VGA-kaapeli (ei kuulu toimitukseen) Tietokone

AV-laitteen liittäminen komponentti (YPbPr) -kaapelilla

1. Käytä komponenttikaapelia TV:n YPbPr-tuloliitäntöjen liittämiseen ulkoisen AV-laitteen komponenttilähtöliitäntöihin.
2. Käytä AV-kaapelia TV:n AUDIO (V/O) -tuloliitäntöjen liittämiseen ulkoisen AV-laitteen komponenttiaudiolähtöliitäntöihin. (Audio vasen = valkoinen ja Audio oikea = punainen)

TV:n komponenttiportti Y Pb Pr

DVD-soittimenvideolähtöportit	Y Pb	Pr
	Y Cb	Cr

1. Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.
2. Kytke TV päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻-painiketta.
3. Tuo Lähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin ⊖-painiketta tai kaukosäätimen INPUT-painiketta. Valitse ▲▼-painikkeilla YPbPr ja vahvista valinta painamalla OK-painiketta.

AV-laitteen liittäminen SCART-kaapelilla

1. Käytä SCART-kaapelia TV:n SCART-liitännän liittämiseen ulkoisen AV-laitteen SCART-lähtöliitäntään.
2. Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.
3. Kytke TV päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻ -painiketta.
4. TV muuttaa tulolähteen automaattisesti SCART-lähteeksi, kun AV-laite kytketään päälle.

AV-laitteen liittäminen komposiittikaapelilla

1. Käytä AV-kaapelia TV:n AUDIO (V/O) / VIDEO -tuloliitäntöjen liittämiseen ulkoisen AV-laitteen komposiitti-audio/video-lähtöliitäntöihin. (VIDEO = keltainen, Audio vasen = valkoinen ja Audio oikea = punainen)
2. Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.
3. Kytke TV päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻ -painiketta.
4. Tuo Lähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta. Valitse ▲▼-painikkeilla AV ja vahvista valinta painamalla OK-painiketta.

Kuulokkeiden liittäminen

Liitä kuulokkeet TV:n HEADPHONE-liitäntään.

Ennen kuin käytät kuulokkeita kierrä äänenvoimakkuus alas, aseta sitten korvakuulokkeet paikoilleen ja lisää hitaasti äänenvoimakkuutta, kunnes saavutat mukavan kuuntelutason.

Pitkäaikainen altistuminen äänekkäälle musiikille aiheuttaa kuulovaurion. On paras välttää suuria äänenvoimakkuuksia kuulokkeilla kuunnellessa, erityisesti pitkäkestoisesti.

Näkymä TV:n takaa oikealta puolelta

USB HDMI2 HDMI1 PC IN RF COMMON INTERFACE (CI) HEADPHONE PC AUDIO Kuulokejohto (ei kuulu toimitukseen)

TV:n käynnistäminen ensimmäistä kertaa

1. Liitä RF-koaksiaalikaapelin toinen pää antenniseinäpistorasiaan ja toinen pää RF (75Ω) -liitäntään TV-vastaanottimen takana oikealla.

Älä liitä TV-vastaanotinta verkkovirtaan ennen kuin kaikki liitännät on tehty.

TAI RF-koaksiaalikaapeli (ei kuulu toimitukseen) USER HOOKS IOKET PC IN AR COMMON INTERFACE (CI) HEATRONE PC AUDIO

1. Kun kaikki liitännät on tehty, liitä verkkokaapeli seinäpistorasiaan.
2. Tässä vaiheessa TV-vastaanotin kytkeytyy valmiustilaan. TV-vastaanottimen etupaneelin punainen LED-merkkivalo syttyy.
3. Kytke TV-vastaanotin päälle painamalla valmiustilassa TV:n oikean sivupaneelin tai kaukosäätimen -painiketta. Punainen LED-merkkivalo vaihtuu siniseksi.

Pistorasiaan

• Irrota TV-vastaanotin aina pistorasiasta, kun sitä ei käytetä pitkään aikaan.

• painiketta TV:n oikeassa sivupaneelissa tai kaukosäätimessä käytetään vain TV:n kytkemiseen valmiustilaan. Se ei kytke TV:tä irti verkkovirrasta. Jos haluat irrottaa TV:n kokonaan verkkovirrasta, irrota virtapistoke pistorasiasta.

• Kun käynnistät TV-vastaanottimen ensimmäistä kertaa, Alkuasetukset -valikko avautuu automaattisesti. Varmista, että antenni on liitetty ja paina sitten OK-painiketta. (Jos olet jo asentanut TV:n pikaoppaan avulla, siirry osaan "Tulolähteen valinta" seuraavalla sivulla.)

• Valitse valikossa käytettävä kieli painamalla ▲◀▶painikkeita. Kuvaruutuvalikon oletuskieliasetus on englanti. Vahvista painamalla OK-painiketta.
• Valitse ▲▼ -painikkeita painamalla DVB-T / DVB-C ja vahvista valinta painamalla OK-painiketta.

Alkuasetukset

Varmista, että antenni on liitetty!

Paina sitten OK-painiketta.

DVB, valitse tyyppi

DVB-T

DVB-C

a. Jos valitset DVB-T:n, valitse ▲◀▶ painikkeita painamalla haluttu maa ja käynnistä viritys painamalla OK-painiketta.

b. Jos valitset DVB-C:n, seuraava vaihe on määrittää DVB-C-järjestelmä (Skannaustyyppi / Taajuus / Verkkotunnus / Symboli (ks/s). Paina OK-painiketta siirtyäksesi viritystyyppiin ja lisää maavalinta -valikkoon. Tämä vaihe on sama kuin DVB-T:n valitse viritystyyppi (DTV / ATV) -prosessi. Valitse ▲◀▶painikkeita painamalla haluamasi maa ja käynnistä sitten viritys painamalla OK-painiketta.

1. Kanavien viritys alkaa. Tämä toimenpide voi kestää noin 6 minuuttia. Näytössä näkyy virityksen edistyminen ja löydettyjen kanavien lukumäärä.
2. Jos haluat ohittaa ATV-virityksen, paina VALIKKO-painiketta keskeyttääksesi virityksen. Näkyviin tulee ponnahdusikkuna, paina -painiketta valitaksesi varmistamiseksi KYLLÄ. Sen jälkeen pääset suoraan DTV-viritykseen. Voit toistaa yllä olevat vaiheet, jos haluat ohittaa myös DTV-virityksen. Asennusmuistutus tulee näkyviin, kun seuraavan kerran käynnistät TV-vastaanottimen.
3. Kun viritys on valmis, kanavat on järjestetty esiasetusjärjestykseen. Jos haluat ohittaa kanavia, muokata esiasetusjärjestystä tai nimetä kanavia uudelleen, valitse Ohjelman muokkaus Kanavasyöttö-valikossa (katso lisätietoja sivulta 24).

Kohdealuekuvaaja

Virityksen aikana TV on voinut vastaanottaa signaaleita useammalta kuin yhdeltä lähetyassemalta. Jos näin on käynyt, Kohdealuekuvaaja-näyttö tulee näkyviin. Tämän avulla voit valita oikean alueellisen lähetyksen saadaksesi haluamasi paikallisen uutispalvelun.

Säädä kutakin valinnan asetusta ◀▶painikkeilla ja vahvista valinta OK-painikkeella.

Maakoodi Iso-Britanniassa tämä on GBR.
Ensisijainen alue	Tämä näyttää alueellisen maan (Englanti, Wales, Skotlanti, Pohjois-Irlanti).
Toissijainen alue	Voit asettaa alueen BBC:n ja ITV:n paikallisuutispalvelulle (Lontoo, Beds and Cambs jne.).
Kolmas alue	Saata vastaanottaa signaaleja useammalta kuin yhdeltä toissijaisen alueen lähetysasemalta (esim. Beds and Cambs -valintoja voivat olla Luton ja Sandy Heath)

Viritystyyppi DTV+ATV Yhdistynyl kuningas... Belgia Tsekki Australia Bulgaria Tanska Itävalta Kroatia Suomi MENU

DVB-C hakuvalikko
Hakutapa Full
Taajuus	610000
Verkkotunnus	Autom.
Symboleja(ks/s)	Autom.

Kanavan haku TV : 3 Ohjelma DTV : 0 Ohjelma Radio : 0 Ohjelma Tieto : 0 Ohjelma 36%... 668.75MHz (TV) Paina< Menu>ohittaaksesi.

Kohdealueen asetus
Maakoodi	GBR
Ensisijainen alue	England
Toissijainen alue	London
Kolmas alue
OK

Tulolähteen valinta

1. Tuo Tulolähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta.
2. Valitse haluamasi tulolähde painamalla ▲▼ -painikkeita: DTV / ATV / SCART / YPbPr / PC / HDMI1 / HDMI2 / AV / USB.
3. Vahvista valinta painamalla OK-painiketta.

Vaihtoehto

Voit vaihtaa suoraan TV-/digitaalisille radiokanaville painamalla TV.RD-painiketta.

LÄHDETAULUKKO

DTV

ATV

SCART

YPbPr

PC

HDMI1

HDMI2

AV

USB

OK

Kanavan valinta

- Valitse kanava painamalla toistuvasti kaukosäätimen CH + / - -painikkeita tai 0-9-painikkeita.

Vaihtoehto

Paina LIST-painiketta siirtyäksesi KANAVALUETTELOON. Korosta ja valitse sen jälkeen kanava ▲▼-painikkeilla. Katso valittua kanavaa painamalla OK-painiketta.

• Jos on valittu estetty kanava, näkyviin tulee salasanaruutu. Anna salasana painamalla 0-9-painikkeita, kanavan lukitus avataan (katso sivulta 38 lisätietoja ohjelman lukitsemisesta).
• Paina FAV-painiketta tuodaksesi näkyviin Favourite List -luettelon. Korosta ja valitse sen jälkeen kanava ▲▼-painikkeilla. Paina OK-painiketta katsoaksesi valittua kanavaa (katso sivulta 24 lisätietoja Ohjelman muokkaus -valinnasta).
• Palaa aiemmin katsotulle kanavalle painamalla 📋-painiketta.

Näytä kanavatiedot

- Paina i-painiketta nähdäksesi nykyiset tiedot.

Äänenvoimakkuuden säätö

• Säädä äänenvoimakkuutta painamalla TV-vastaanottimen sivupaneelin tai kaukosäätimen VOL + - tai - -painiketta.
• Jos haluat kytkeä äänen pois päältä, paina ✉ÄÄNETÖN-painiketta. Voit jatkaa äänen kuuntelua painamalla ✉ÄÄNETÖN -painiketta uudelleen tai painamalla VOL + - tai - -painiketta.

Automaattinen viritys (DVB-T)

Käytä tätä kaikkien käytettävissä olevien kanavien etsimiseen ja tallentamiseen. Tämä on normaalisti suositeltavaa, jos lähettäjä on lisännyt tai poistanut kanavia tai muuton jälkeen.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Automaattinen viritys ja paina sitten OK-painiketta.
3. Valitse ▲▼-painikkeita painamalla DVB-T ja vahvista valinta painamalla OK-painiketta.
4. Valitse Viritystyyppi-valikossa ▶ painikkeita painamalla vaihtoehdoista ATV / DTV / DTV + ATV. Paina ▼ -painiketta ja paina sitten ▲ painikkeita valitaksesi maan, jossa käytät TV-vastaanotinta. Vahvista painamalla OK-painiketta.
5. Kanavien viritys alkaa. Tämä toimenpide voi kestää noin 6 minuuttia. Näytössä näkyy virityksen edistyminen ja löydettyjen kanavien lukumäärä.
6. Jos haluat ohittaa ATV-virityksen, paina VALIKKO-painiketta keskeyttääksesi virityksen. Näkyviin tulee ponnahdusikkuna, paina -painiketta valitaksesi varmistamiseksi KYLLÄ. Sen jälkeen pääset suoraan DTV-viritykseen. Voit toistaa yllä olevat vaiheet, jos haluat ohittaa myös DTV-virityksen. Asennusmuistutus tulee näkyviin, kun seuraavan kerran käynnistät TV-vastaanottimen.
7. Kun viritys on valmis, kanavat on järjestetty esiasetusjärjestykseen. Jos haluat ohittaa kanavia, muokata esiasetusjärjestystä tai nimetä kanavia uudelleen, valitse Ohjelman muokkaus kanavavalikossa (katso lisätietoja sivulta 24).

LOGIK (Kanavasyöltö) ( KUVA ) ( ÄÄNI ) ( Kerla ) ( VAIHTÖEHDÖT ) ( Lukko ) ( Lopetus )

LOGIK Automaattinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

DVB, valitse tyyppi DVB-T DVB-C

Viritystyyppi DTV+ATV Yndistymyt kuningas.. Belgia Tsekki Australia Bulgaria Tanska Itävalta Kroatia Suomi MENU

Kanavan haku TV : 3 Ohjelma DTV : 0 Ohjelma Radio : 0 Ohjelma Tieto : 0 Ohjelma 36%... 668.75MHz (TV) Paina< Menu>ohittaaksesi.

Automaattinen viritys (DVB-C)

Käytä tätä kaikkien käytettävissä olevien kanavien etsimiseen ja tallentamiseen. Tämä on normaalisti suositeltavaa, jos lähettäjä on lisännyt tai poistanut kanavia tai muuton jälkeen.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Automaattinen viritys ja vahvista valinta painamalla OK-painiketta.
3. Valitse ▲▼-painikkeita painamalla DVB-C ja vahvista valinta painamalla OK-painiketta.
4. Valitse ▲▼-painikkeita painamalla Halutapa/Symboleja (ks/s) ja vahvista valinta painamalla OK-painiketta.
5. Valitse Viritystyyppi-valikossa ▶ painikkeita painamalla vaihtoehdoista ATV / DTV / DTV + ATV. Paina ▼ -painiketta ja paina sitten ▲ painikkeita valitaksesi maan, jossa käytät TV-vastaanotinta. Vahvista painamalla OK-painiketta.
6. Kanavien viritys alkaa. Tämä toimenpide voi kestää noin 6 minuuttia. Näytössä näkyy virityksen edistyminen ja löydettyjen kanavien lukumäärä.
7. Jos haluat ohittaa ATV-virityksen, paina VALIKKO-painiketta keskeyttääksesi virityksen. Näkyviin tulee ponnahdusikkuna, paina -painiketta valitaksesi varmistamiseksi KYLLÄ. Sen jälkeen pääset suoraan DTV-viritykseen. Voit toistaa yllä olevat vaiheet, jos haluat ohittaa myös DTV-virityksen. Asennusmuistutus tulee näkyviin, kun seuraavan kerran käynnistät TV-vastaanottimen.
8. Kun viritys on valmis, kanavat on järjestetty esiasetusjärjestykseen. Jos haluat ohittaa kanavia, muokata esiasetusjärjestystä tai nimetä kanavia uudelleen, valitse Ohjelman muokkaus kanavavalikossa (katso lisätietoja sivulta 24).

LOGIK (Kanavasyöttö) ( KUVA ) ( ÄÄNI ) ( Kerla ) ( VÄIHTOEHDOT ) ( Lukko ) ( Lopetus ) Ext

LOGIK Automaattinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopäivits(OAD) Ohjelmistopäivits(USB)

DVB, valitse tyyppi DVB-T DVB-C

DVB-C hakuvalikko Hakutapa Full Taajuus 610000 Verkkotunnus Autom. Symboleja(ks/s) Autom. OK MENU

Viritystyyppi DTV+ATV Yhdistynyt kuningas... Belgia Tsekki Australia Bulgaria Tanska Itävalta Kroatia Suomi MENU

Kanavan haku TV : 3 Ohjelma DTV : 0 Ohjelma Radio : 0 Ohjelma Tieto : 0 Ohjelma 36%... 668.75MHz (TV) Paina< Menu>ohittaaksesi.

DTV Automaattinen viritys (DVB-T)

Kanavan virityksen manuaaliseen hienosäätöön DTV-tilassa.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Manuaalinen digitaalinen viritys ja paina sitten OK-painiketta.
3. DTV Manuaalinen viritys -näyttö ponnahtaa näkyviin. Valitse haluttu UHF-kanava painamalla ▶ painikkeita ja aloita kyseisen kanavan haku painamalla OK-painiketta. Kun signaali on viritetty, kuva ja signaalivoimakkuus näkyvät näytössä.
4. Voit palata päävalikkoon painamalla VALIKKO-painiketta.
5. Poistu valikosta painamalla LOPETUS-painiketta.

LOGIK (Kanavasyöltö) ( KUVA ) ( AANI ) ( Kerta ) ( VAIHTOEHDOT ) ( Lukko ) ( Lopetus )

LOGIK Automaattinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

Manuaalinen digitaalinen viritys ← - UHF CH 5 +> Paina OK hakeaksesi Huono Normaali Hyvä

DTV Manuaalinen viritys (DVB-C)

Kanavan virityksen manuaaliseen hienosäätöön DTV-tilassa.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla CATV:n manuaalinen viritys ja paina sitten OK-painiketta.

LOGIK (Kanavasyöltö) ( KUVA ) ( ÄÄNl ) ( Kerta ) ( VAIHTOEHDÖT ) ( Lukko ) ( Lopetus )

LOGIK Automaallinen viritys CADTV manuaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

1. CATV Manuaalinen viritys -näyttö ponnahtaa näkyviin. Valitse ▲▼ -painikkeita painamalla (Taajuus / Symboli (ks/s / QAM-tyyppi QAM). Aloita kyseisen kanavan haku painamalla OK-painiketta. Kun signaali on viritetty, kuva ja signaalivoimakkuus näkyvät näytössä.
2. DTV Manuaalinen viritys -näyttö ponnahtaa näkyviin. Valitse haluttu UHF-kanava painamalla ▶ painikkeita ja aloita kyseisen kanavan haku painamalla OK-painiketta. Kun signaali on viritetty, kuva ja signaalivoimakkuus näkyvät näytössä.
3. Voit palata päävalikkoon painamalla VALIKKO-painiketta.
4. Poistu valikosta painamalla LOPETUS-painiketta.

CADTV manuaalinen viritys Taajuus 610000 Symboleja(Ks/s) 6875 QAM-tyyppi QAM 64 Huono Normaali Hyvä

ATV Manuaalinen viritys

Mahdollistaa virityksen manuaalisen hienosäädön, jos kanavan vastaanotto on ATV-tilassa heikko.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Manuaalinen analoginen viritys ja paina sitten OK-painiketta.
3. ATV Manuaalinen viritys -näyttö ponnahtaa näkyviin. Valitse seuraavat valinnat painamalla ▲▼-painikkeita ja säädä asetusta painamalla ◀▶-painikkeita.

Tallenna Esiasettaa kanavanumeron.
Järjestelmä	Valitsee äänijärjestelmän: I / DK / BG / L (SECAMille).
Kanavasyöttö Näyttää nykyisen kanavanumeron.
Etsi	Käynnistä manuaalinen viritys painamalla◀▶-painikkeita.
Hienosäätö	Tee manuaalisia hienovirityssäätöjä painamalla◀▶painikkeita.
Taajuus Näyttää nykyisen viritetyn taajuuden.

1. Kun kanavan manuaalinen virityksen säätö on valmis, tallenna kanava PUNAISELLA painikkeella ennen seuraavan kanavan virittämistä.
2. Voit palata päävalikkoon painamalla VALIKKO-painiketta.
3. Poistu valikosta painamalla LOPETUS-painiketta.

LOGIK (Kanavasyöttö) (KUVA) ÄÄNI Kerta (VAIHTOEHDOT) Lukko Lopetus

LOGIK Automaalinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaaltiedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

Manuaalinen analoginen viritys Tallenna 1 Järjestelmä I Kanavasyöttö I Etsi Hienosäätö Taajuus 255.25 MHz Save MENU

Ohjelman muokkaus (ATV/DTV-tila)

TV-ohjelmien muokkaamiseen kanavaluettelossa.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.

2. Valitse ▲▼-painikkeita painamalla Ohjelman muokkaus ja paina sitten OK-painiketta.

3. Channel Edit -näyttö ponnahtaa näkyviin. Valitse muokattava ohjelma painamalla ▲▼-painikkeita.

Kaikki kanavat (DTV ja ATV) on lueteltu, varmista, että muokkaat oikeaa kanavaa.

a. Poistaminen

Poista valittu kanava painamalla PUNAINEN-painiketta.

b. Nimeä uudelleen (ATV-kanavat)

Nimeä valittu kanava uudelleen painamalla VIHREÄÄ- painiketta. Valitse aseman nimeä edustavat merkit painamalla ▲▼-painikkeita. Siirry seuraavaan merkkiin painamalla ◀► -painikkeita ja vahvista uusi nimi painamalla VIHREÄÄ-painiketta uudelleen.

c. Siirrä

Paina KELTAISTA painiketta ja siirry valitulle kanavalle painamalla ▲▼ -painikkeita. Vahvista painamalla KELTAISTA painiketta tai OK-painiketta.

d. Ohita

Ohita valittu kanava painamalla SINISTÄ painiketta. Kumoa toiminto painamalla SINISTÄ painiketta uudelleen.

e. Suosikki (Suosikki)

Aseta valittu kanava yhdeksi suosikkiohjelmista painamalla Suosikki-painiketta. Kumoa toiminto painamalla Suosikki-painiketta uudelleen.

1. Voit palata päävalikkoon painamalla VALIKKO-painiketta.

2. Poistu valikosta painamalla LOPETUS-painiketta.

On oltava varovainen muokattaessa digitaalisten kanavien paikkaa, sillä se voi vaikuttaa EPG- ja muistutusasetuksiin.

LOGIK (Kanavasyöltö) ( KUVA ) ( ÄÄNI ) ( Kerta ) ( VAIHTÖEHDÖT ) ( Lukko ) ( Lopetus )

LOGIK Automaattinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

Ohjelman muokkaus 800 SZTVM01 DTV 800 SZTVM02 DTV 800 SZTVM03 DTV 800 SZTVM04 DTV 804 Date DTV 1C-51 ATV 2C-53 ATV 3C-61 ATV OK MENU

Signaalitiedot (DTV-tila) (DVB-T)

Tarjoaa mahdollisuuden tarkastella signaalitietoja.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Signaalitiedot ja paina sitten OK-painiketta tarkastellaksesi niitä.
3. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
4. Poistu valikosta painamalla LOPETUS-painiketta.

Signaalitiedot (DTV-tila) (DVB-C)

Tarjoaa mahdollisuuden tarkastella signaalitietoja.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼ -painikkeita painamalla Signaalitiedot ja paina sitten OK-painiketta tarkastellaksesi niitä.
3. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
4. Poistu valikosta painamalla LOPETUS-painiketta.

LOGIK (Kanavasyöttö) ( KUVA ) ( ÄÄNI ) ( Kerla ) ( VAIHTÖEHDOT ) ( Lukko ) ( Lopetus )

LOGIK Automaalinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopälvitys(OAD) Ohjelmistopälvitys(USB)

Signaalitiedot Kanavasyöttö 52 Verkko SZTVM Laatu 25 Strength 99 Modulointi 16QAM

LOGIK (Kanavasyöttö) (KUVA) ÄÄNI Kerta (VAIHTOEHDOT) Lukko Lopetus

LOGIK Automaaatinen viritys CADTV manuaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaalitiedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

Signaalitiedot Kanavasyöttö 52 Verkko SZTVM Laatu 18 Strength 99 Modulointi 16QAM

CI (Common Interface) (DTV-tila)

Common interface mahdollistaa Common Access Module -moduulin käytön ja salattujen (maksu-TV) palvelujen katsomisen. Näitä palveluja tarjoavat TopUp TV (vain Iso-Britannia) ja muut yhtiöt. Common Access Module -moduuli ja katsomiskortti on hankittava palveluntarjoajalta.

Älä irrota ja liitä toistuvasti Common Access Module -moduulia, sillä se voi vahingoittaa liittymää ja aiheuttaa toimintahäiriön.

Tämä ominaisuus ei ole saatavilla kaikissa maissa.

Common Access Module -moduulin liittäminen

1. Ennen kuin liität Common Access Module -moduulin, varmista, että TV on kytketty pois päältä, ja että katsomiskortti on liitetty palveluntarjoajan ohjeiden mukaisesti.
2. Aseta Common Access Module -moduuli korttipaikkaan. Jos tuntuu vastusta, käännä Common Access Module -moduuli toisin päin ja yritä uudelleen.
3. Kytke TV-vastaanotin päälle.

Common Access Module -moduulin irrottaminen

1. Ennen kuin irrotat Common Access Module -moduulin, varmista, että TV on kytketty pois päältä.
2. Vedä Common Access Module -moduuli pois korttipaikasta.
3. Kytke TV-vastaanotin päälle.

Moduulin tietojen katsominen.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼ -painikkeita valitaksesi Kanavasyöttö-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Cl-tiedot ja paina sitten OK-painiketta.
3. CI Information -päävalikko ponnahtaa näkyviin. Paina ▲▼ -painikkeita tuodaksesi näkyviin moduulitiedot, älykorttitiedot, kielen, ohjelmistolatauksen. Vahvista painamalla OK-painiketta.
4. Palaa edelliseen valikkoon painamalla LOPETUS-painiketta. Voit poistua valikosta painamalla LOPETUS-painiketta uudelleen.

Näkymä TV:n takaa oikealta puolelta

USB HDMI2 HDMI PC IN RF COMMON INTERFACE (CI) HEADPHONE PC AUDIO

CI (Common Interface)
Sallii Common Access Module -moduulin liittämisen ja salatun sisällön katsomisen.

LOGIK (Kanavasyöttö) ( KUVA ) ( ÄÄNl ) ( Kerla ) ( VAIHTÖEHDOT ) ( Lukko ) ( Lopetus )

LOGIK Automaattinen viritys Manuaalinen digitaalinen viritys Manuaalinen analoginen viritys Ohjelman muokkaus Signaaliliedot CI-tiedot Ohjelmistopäivitys(OAD) Ohjelmistopäivitys(USB)

Tämä näyttö on vain viitteellinen.

Ohjelmistopäivitys (satelliittipäivitys)

TV tunnistaa automaattisesti uusimman laiteohjelmiston DTV-signaalista ja antaa sinun hyväksyä tai kieltää laiteohjelmiston latauspalvelu.

Tämä ominaisuus ei ole käytettävissä seuraavissa maissa: Norja, Ruotsi, Tanska, Suomi, Tšekin tasavalta ja Slovakia. OAD-toiminnon tulee pysyä kytkettynä pois päältä näissä maissa.

Ohjelmistopäivitys (USB)

Ajoittain saattaa ilmetä tarve julkaista TV-vastaanottimelle uusi ohjelmisto. Se voidaan asentaa käyttämällä USB-muistitikkua. Voit tarkistaa uuden ohjelmiston saatavuuden ja ladata tiedoston siirtymällä sivulle http://www.elkjop.no/ ja napsauttamalla tukikeskuksen linkkiä.

Kuva-asetus

Halutun kuvatilan asettamiseen.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi KUVA-valikon ja paina sitten OK-painiketta.

LOGIK ( Kanavasyöttö ) ( KUVA ) ( AÄNI ) ( Kerta ) ( VAIHTOEHDOT ) ( Lukko ) ( Lopetus )

1. Valitse seuraavat kuva-valinnat painamalla ▲▼ -painikkeita ja paina sitten OK-painiketta.

LOGIK Kuvatila Normaali Värlämpõltila Kuvasuhõe Härön poisto Näyttö

1. Valitse vaihtoehdot painamalla ▲▼-painikkeita. Paina OK-painiketta ja säädä kunkin valinnan asetusta painamalla ◀▶-painikkeita.

Kuvatila Vaihtaa seuraavien kuvatilojen välillä: Standardi / Lievä / Käyttäjä / Dynaaminen.
VaihtoehtoVoit valita kuvatilan suoraan painamalla P.MODE-painiketta.
Kontrasti Säätää tummien ja vaaleiden tasojen eroa kuvassa (käyttäjätilassa).
Valoisuus Lisää tai vähentää valkoisen määrää kuvassa (käyttäjätilassa).
Väri Säätää värin intensiteettiä (käyttäjätilassa).
Terävyys	Säätää kuvan tummien ja vaaleiden alueiden reunojen terävyystasoa (käyttäjätilassa).
Sävy(NTSC-muodossa)	Säätää punaisen ja vihreän tasojen välistä tasapainoa (Sävy on käytettävissä vain NTSC-signaalivastaanotossa.)

Värilämpötila Vaihtaa seuraavien värilämpötilojen välillä: Keskitaso / Kylmä / Käyttäjä /Kuuma.Säätää värikomponentteja itsenäisesti kuuman tai kylmänsaavuttamiseksi (käyttäjätilassa).Punainen:Lisää punaista sävyäVihreä:Lisää vihreää sävyäSininen:Lisää sinistä sävyä
Kuvasuhde	Mahdollistaa erilaisten kuvamuotojen näyttämisen kuvaruudulla: Automaattinen / 4:3 / 16:9 / Zoomi /Tekstitys/ Älykäs zoomi / Täysi.
		Tulosignaali 4:3 Tulosignaali		16:9
	Automaattinen Tämä valinta näyttääkuvan tulolähteenkuvasuhteen mukaisena.			Tämä valinta näyttääkuvan tulolähteenkuvasuhteen mukaisena.
	4:3 Tällä valinnalla voit katsoakuvaa alkuperäisellä4:3-kuvasuhteella.Mustat palkit näkyvätkuvaruudussa vasemmalla ja oikealla.			Tällä valinnalla voit säätääkuvaa vaakasuunnassalineaarisessa suhteessa.Mustat palkit näkyvätkuvaruudussa vasemmalla ja oikealla.
	16:9 Tällä valinnalla voit säätääkuvaa vaakasuunnassalineaarisessa suhteessaniin, että koko kuvaruututäyttyy.			Tällä valinnalla voit katsoakuvaa alkuperäisellä16:9-kuvasuhteella.
	Zoomi Tällä valinnalla voitzoomata kuvaa ilmanmuutoksia kokokuvaruudun täyttyessä.Kuvan ylä- ja alareunakuitenkin leikkautuvat.			Tällä valinnalla voitzoomata kuvaa ilmanmuutoksia niin, ettäkaikkia neljää reunaaleikataan.
	Tekstitys Tällä valinnalla voitzoomata kuvaa ilmanmuutoksia kokokuvaruudun täyttyessäja tekstityksen näkyessäkuvaruudun alalaidassa.			Tällä valinnalla voitzoomata kuvaa ilmanmuutoksia tekstityksennäkyessä kuvaruudunalalaidassa.
	Älykäs zoomi Tämä valinta vastaa 16:9-tilaa, mutta kuva venyyhieman pystysuunnassa jaleikkautuu hieman ylhäältäja alhaalta.			Tämä valinta vastaa 16:9-tilaa, mutta kuva venyyhieman pystysuunnassaja leikkautuu hiemanylhäältä ja alhaalta.
	Koko(vain HDMI-tila,PC-tila ja YPbPr-tila)	Tämä valinta tunnistaaHDMI-signaalin resoluutionja näyttää kuvan samallapikselimäärällä.		Tämä valinta tunnistaaHDMI-signaalinresoluution ja näyttääkuvan samallapikselimäärällä.
Noise Reduction	Valitse pienentääksesi liitetyn laitteen kohinan tasoa:Pois päältä / Mat / Kes / Kor. (ATV-tila)

Screen Tietokoneen työpöydän sisällön säätämiseen. (vain tietokonetila)

Auto-sijoitus Tietokoneen signaalin automaattiseensynkronointiin.
Vaak asijainti Säätaä kuvan sijaintia vasemmalla ja oikeallaikkunassa.
Pystysijainti Säätaä kuvan sijaintia ylhäällä ja alhaalla ikkunassa.
Koko Mahdollistaa kuvan säätämisen vaakasuunnassalineaarisessa suhteessa.
Vaihe Säätaä signaalivaihetta, mikä voi parantaa kohdistuksen selkeyttä ja kuvan vakauttatietokonetilaan perustuen.

1. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
2. Poistu valikosta painamalla LOPETUS-painiketta.

Ääniasetus

Äänenparannustekniikan valitsemiseen.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi ÄÄNI-valikon ja paina sitten OK-painiketta.

LOGIK ( Kanavasyöttö ) ( KUVA ) ( ÄÄNI ) ( Karta ) ( VAIHTOEHDOT ) ( Lukko ) ( Lopelus )

1. Valitse seuraavat äänivalinnat painamalla ▲▼-painikkeita ja paina sitten OK-painiketta.

LOGIK Äänitila Elokuva Balanssi Autom. äähenvoim. AD-k ytkin

1. Valitse vaihtoehdot painamalla ▲▼-painikkeita. Paina OK-painiketta ja säädä kunkin valinnan asetusta painamalla ◀▶-painikkeita.

Äänitila	Antaa valita äänenparannustekniikan: Standardi / Musiikki / Elokuva / Urheilu / Käyttäjä. VaihtoehtoVoit valita äänitilan suoraan painamalla S.MODE-painiketta.
	Treble Ohjaa korkeampien äänien suhteellista intensiteettiä (käyttäjätilassa).
	Bass Ohjaa matalampien äänien suhteellista intensiteettiä (käyttäjätilassa).
Balanssi Säätää kaiuttimien suhteellista äänenvoimakkuutta monikaiutinjärjestelmässä.
Autom. äänenvoim.	Äänenvoimakkuuden tasoja säädetään automaattisesti (esim. mainoksilla on tapana kuulua äänekkäämpinä kuin ohjelmat).
AD-kytkin(DTV-tila)	Äänikuvaus on apuaudiotoiminto, joka tarjoaa lisä-ääniraidan näkövammaisille henkilöille. Tämä toiminto käsittelee AD (Audio Description) -toiminnon äänivirtaa, kun asema lähettää sitä pääaudion ohessa.Aseta tilaan "Pois päältä" kuunnellaksesi kaiuttimista normaalia äänilähetystä.Aseta tilaan "Päälle" aktivoidaksesi äänikuvausraidan, kun se on käytettävissä. Äänikuvaus-ääniraidan saatavuus ilmaistaan näkövammainen-kuvakkeella "V.I." tietopalkissa.

1. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaa päävalikkoon painamalla VALIKKO-painiketta.
2. Poistu valikosta painamalla LOPETUS-painiketta.

Valitse Stereo-/Kaksoisäänivastaanotto (ATV-tila)

Kun ohjelma on valittu, paina AD-painiketta näyttääksesi valitun aseman äänitiedot.

Lähetys Näyttövalikko
Mono	MONO / NICAM MONO
Stereo	MONO / NICAM STEREO
Dual	MONO / NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II

Monoäänivalinta

Jos stereosignaali on heikko, voit vaihtaa monovastaanottoon painamalla AD-painiketta. Monovastaanotossa ääni kuuluu paremmin. Voit vaihtaa takaisin stereovastaanottoon painamalla AD-painiketta uudelleen.

Kaksikielisen lähetyksen kielivalinta

Jos ohjelma voidaan vastaanottaa kahdella kielellä (kaksikielinen), voit vaihtaa tilaan NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II tai MONO painamalla toistuvasti AD-painiketta.

NICAM	DUAL	I	Lähettää ensisijaisen lähetyskielen kaiuttimiin
NICAM	DUAL	II	Lähettää toissijaisen lähetyskielen kaiuttimiin
NICAM	DUAL	I+II	Lähettää ensisijaisen ja toissijaisen lähetyskielen kaiuttimiin

Aika-asetukset:

Antaa mahdollisuuden säätää virta päälle / pois päältä -aikaa, uniajastinta, automaattista valmiustilaa ja aikavyöhykettä.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi Kerta-valikon ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö > 〈 KUVA > 〈 ÄÄNİ > 〈 Kerta > 〈 VAIHTOEHDOT > 〈 Lukko > 〈 Lopetus >

1. Valitse seuraavat aikavalinnat painamalla ▲▼-painikkeita ja paina sitten OK-painiketta.

LOGIK Kello-- -- -- -- Pois Pälle Uniajastin Autom.sammutus Aikavyöhyke

1. Valitse vaihtoehdot painamalla ▲▼-painikkeita. Paina OK-painiketta ja säädä kunkin valinnan asetusta painamalla ▶▶-painikkeita.

Kello Kello asetetaan automaattisesti, kun digitaalista signaalia vastaanotetaan.
Pois	Tarjoaa mahdollisuuden asettaa ajan, jolloin TV sammutetaan automaattisesti. Selaa ja valitse seuraavista pois-aikavalinnoista: Pois päältä / Kerran / Joka päivä / Maa~Per / Maa~Lau / Lau~Sun / Sunnuntai
Päälle	Tarjoaa mahdollisuuden asettaa ajan, jolloin TV kytkeytyy automaattisesti päälle ja virittää automaattisesti valitsemillesi lähteelle, kanavalle ja äänenvoimakkuudelle. Selaa ja valitse seuraavista päälle-aikavalinnoista: Pois päältä / Kerran / Joka päivä / Maa~Per / Maa~Lau / Lau~Sun / SunnuntaiVarmista, että SCART-laite on sammutettu ennen siirtymistä Päälle-aika-valikkoon. Jos SCAR -laite kytketään päälle, Päälle-aika-valikko tulee oletuksena SCART-laitteeseen.
Uniajastin	Uniajastin kytkee TV-vastaanottimen automaattisesti valmiustilaan, kun esiasetettu aika on kulunut. Kello asetetaan automaattisesti, kun digitaalista signaalia vastaanotetaan. Aika on asetettava ennen Uniajastin-toiminnon käyttöä. Valitse ▲▼-painikkeïta painamalla ajankohta, jonka jälkeen TV-vastaanotin kytkeytyy automaattisesti valmiustilaan: POIS PÄÄLTÄ / 10 / 20 / ... / 180 / 240 min. Ajastin aloittaa ajastuslaskennan valitusta minuuttilukemasta.Jos kytket TV:n pois päältä asetettuasi uniajastimen, uniajastinasetus tyhjennetään.Vaihtoehto1. Paina SLEEP-painiketta toistuvasti valitaksesi suoraan minuuttimäärän: POIS PÄÄLTÄ / 10 / 20 / ... / 180 / 240 min.2. Voit tyhjentää uniajan painamalla toistuvasti SLEEP-painiketta, kunnes Pois päältä -valinta tulee näkyviin.
Autom. sammutus Laite kytkeytyy automaattisesti valmiustilaan kun kaukosäätimen viimeisestä käytöstä on kulunut neljä tuntia. Muistutusnäyttö ponnahtaa näkyviin ja laskee aikaa ennen kuin laite kytkeytyy valmiustilaan. Voit kytkeä automaattisen valmiustilan pois päältä painamalla VALIKKO-painiketta tuodaksesi päävalikon näkyviin. Valitse ▲▼-painikkeita painamalla Aika-valinta ja paina OK-painiketta. Valitse ▲▼-painikkeita painamalla Autom. sammutus-valinta ja paina OK -painiketta valitaksesi tilan "Pois päältä". Poistu päävalikosta painamalla LOPETUS-painiketta. Energiaa säästääksesi valmiustilatoiminto kannattaa aina asettaa takaisin tilaan "3H" tai "4H".
Aikavyöhyke Kun valitset aikavyöhykkeen, TV-aika asetetaan perustuen aikavyöhykkeen ja lähetyssignaalista automaattisesti vastaanotettavan GMT (Greenwich Mean Time) -ajan väliseen aikapoikkeamaan, ja digitaalinen signaali asettaa ajan automaattisesti.

1. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
2. Poistu valikosta painamalla LOPETUS-painiketta.

OSD-kieli

Halutun kuvaruutuvalikkokielen valintaan.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerta 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 〈 Lopetus 〉

1. Valitse ▲▼ -painikkeita painamalla Kieliasetukset Finnish ja paina sitten OK-painiketta. Kuvaruutuvalikon oletuskieliasetus on englanti.

LOGIK Kieliasetukset Finnish Audiokielet English Tekstityskiell Kuulorajoitteinen Maa Tunisia PVR-tiedostojärjesleimä CEC Palauta tehdasasetukset

1. Voit siirtyä valikossa ja muuttaa asetuksia painamalla -painikkeita. Vahvista painamalla OK-painiketta.

2. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.

3. Poistu valikosta painamalla LOPETUS-painiketta.

Kieliasetukset Finnish Slovak Swedish Български

Audiokieli (DTV-tila)

Antaa sinun valita haluamasi audiokielen. (Käytettävissä digitaalisilla kanavilla, jos lähetykseen kuuluu useita audiokielia.)

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerta 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 〈 Lopetus 〉

1. Valitse ▲▼ -painikkeita painamalla Audiokieli ja paina sitten OK-painiketta.

LOGIK Kilallasatukset Finnish Audiokielet English Tekstityskieli Kuulorajolitteinen Maa Tunisia PVR-tiedostojärjestelmä CEC Palauta tehdasasetukset

1. Valitse ◀▶painikkeita Ensisijainen/Toissijainen audiokieli. Paina ▼-painiketta ja valitse sitten haluamasi audiokieli painamalla ▲◀▶▼-painikkeita. Vahvista painamalla OK-painiketta.
2. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaa päävalikkoon painamalla VALIKKO-painiketta.
3. Poistu valikosta painamalla LOPETUS-painiketta.

Antaa valita halutun tekstityskielen tai kytkeä tekstityskielen pois päältä. (Käytettävissä digitaalisilla kanavilla, jos lähetykseen kuuluu useita tekstityskieliä.)

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla Tekstityskieli ja paina sitten OK-painiketta.
3. Valitse ◀▶painikkeita painamalla Ensisijainen/Toissijainen tekstityskieli. Paina ▼-painiketta ja valitse sitten haluamasi tekstityskieli painamalla ▲ ◀▶▼-painikkeita. Vahvista painamalla OK-painiketta.
4. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaa päävalikkoon painamalla VALIKKO-painiketta.
5. Poistu valikosta painamalla LOPETUS-painiketta.

Katsoessasi DTV-ohjelmaa, voit painaa kaukosäätimen S-painiketta tuodaksesi näkyviin Tekstityskieliluettelon ja painaa sitten ▲▼ -painikkeita valitaksesi Tekstityskieli pois päältä -valinnan. Vahvista painamalla OK-painiketta. (Sovellettavissa vain, kun TV-ohjelmassa on tämä ominaisuus.)

LOGIK 〈 Kanavasyöltö > 〈 KUVA > 〈 ÄÄNI > 〈 Kerta > 〈 VAIHTOEHDOT > 〈 Lukko > ext〈 Lopetus >

LOGIK Kieliasetukset Audiokielet English Tekstityskieli English Kuulorajoitteinen Maa Tunisia PVR-tiedostojärjestelmä CEC Palauta tehdasasetukset

Tekstityskieli Ensisij. Finnish Slovak Irish Swedish Gaelic Български Welsh

Kuulorajoitteiset

Näyttää joissakin ohjelmissa tietoja kuulorajoitteisille. (vain DTV-kanavilla, jos tarjolla.)

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.

LOGIK ( Kanevasyööö ) ( KUVA ) ( ÄÄNI ) ( Kerta ) ( VAIHTOEHDOT ) ( Lukko ) ( Lopetus )

1. Valitse ▲▼-painikkeita painamalla Kuulorajoitteiset ja paina OK-painiketta valitaksesi tilan Päälle/Pois päältä.
2. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
3. Poistu valikosta painamalla LOPETUS-painiketta.

LOGIK Kieliasetukset Audiokielet English Tekstilyskiell English Kuulorajoitteinen Päällä Maa Tunisia PVR-tiedostojärjestelmä CEC Palauta tehdasasetukset

Maa

Näyttää maan, jossa olet valinnut automaattisen virityksen. Jos haluat muuttaa maata, katso lisätietoja Automaattisesta virityksestä sivuilta 20-21.

PVR File System (DTV-tila)

Antaa valita haluamasi asetukset PVR File System -järjestelmässä.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.
2. Valitse ▲▼-painikkeita painamalla PVR-tiedostojärjestelmä ja paina sitten OK-painiketta.
3. Valitse seuraavat PVR File System -valinnat painamalla ▲▼-painikkeita ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerta 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 EXIT 〈 Lopetus 〉

LOGIK Kieliasetukset Audioklelet English Tekstityskieli Kuulorajoitteinen Maa Tunisia PVR-tiedostojärjestelmä CEC Palauta tehdasasetuksol

Valitse levy Valitse levy, johon haluat tallentaa tallennetun sisällön.
Tarkista PVR-tiedostojärj.	Paina OK-painiketta, järjestelmä tarkistaa nyt USB-laitteesi sopivuuden PVR:ää varten.Näyttöön tulee viesti "Tarkistetaan". Kun tarkistus on lopussa, näyttöön tulee joko viesti "ONNISTUL" tai "EPÄONNISTUI".
		▼	▼
USB-levy	Jos USB-laitetta ei ole liitetty, näyttöön tulee viesti "No USB Disk". Jos Tarkista PVR-tiedostojärj.-tulos on "ONNISTUL" näyttöön tulee ilmoitus "Ohita".

Alusta

Paina OK-painiketta, Tiedostojärj. koko -valikko ponnahtaa näkyviin. Valitse ◀▶-painikkeita painamalla haluamasi tiedostotyyppi vaihtoehdoista FAT32 ja HiSpeed FS. Jos valitset HiSpeed FS:n, paina ▼-painiketta ja sen jälkeen ◀▶-painikkeita valitaksesi haluamasi tiedostokoon. Vahvista valinta painamalla OK-painiketta ja käynnistä alustus painamalla ◀-painiketta.

Tiedostojärj. koko PVR-tiedostojärj. Tyyppi FAT32 PVR-tiedostojärj. Koko All Duration 104 Mins MENU

Alusta levy Alusta levy Varoitus! Kaikki tiedot menetetään.

Ajansiirron koko Kun

alustus on valmis Time Shift Size -valikko tulee näkyviin, jos valitsit PVR-tiedostojärjestelmätyypiksi HiSpeed FS-tyypin. Valitse haluamasi tiedostokoko painamalla ▶ painikkeita. Vahvista painamalla OK-painiketta. Tätä vaihtoehtoa ei voi valita, jos valitsit PVR-tiedostojärjestelmätyypiksi FAT32-tyypin.

Ajansltron koka Ajansltron levytla 3GB kosta S4 Minautia

Nopeus Näyttää USB-tallennusvälineesi tiedonsiirtonopeuden.

Rajaton nauhoitus

Paina ◀▶painikkeita asettaaksesi tallennusaikarajaksi1–4 tuntia.

Antaa sinun komentaa ja ohjata kahta tai useampaa CEC-laitetta, jotka on liitetty HDMI:llä käyttämällä vain yhtä TV:n kaukosäädintä (esim. TV-vastaanottimen, digiboksin ja DVD-soittimen ohjaaminen pelkästään TV:n kaukosäätimellä). CEC sallii myös yksittäisille CEC-laitteille mahdollisuuden komentaa ja ohjata toisiaan ilman käyttäjän toimenpiteitä.

Varmista, että CEC-yhteensopiva laite on liitetty TV-vastaanottimeen HDMI-kaapelilla, ja että oikea HDMI-tulolähde on valittu ennen tämän toiminnon käyttämistä. (Jotkut HDMI-kaapelit eivät tue HDMI-CEC-toimintoja.)

1. Paina VALIKKO-painiketta ja paina sitten ▲▼ -painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.

2. Valitse ▲▼-painikkeita painamalla CEC ja paina OK-painiketta valitaksesi tilan Päälle/Pois päältä.

3. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
4. Poistu valikosta painamalla LOPETUS-painiketta.

• Tämä laite pystyy kommunikoimaan vain HDMI-CEC-yhteensopivien laitteiden kanssa
• Varmista, että HDMI-CEC-laitteessa on tämä ominaisuus. Tarkista onko siinä HDMI-CEC-yhteensopivuuslogo.
• Jotkut HDMI-CEC-yhteensopivat laitteet eivät tue tätä toimintoa.
• HDMI-CEC-toiminto toimii vain, kun DCS-toimintoa tukeva AV-laite on kytketty päälle.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerla 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 〈 Lopetus 〉 EXT

LOGIK Kieliasetukset Audiokielet Tekstilyskioli Kuulorajoitteinen Maa Tunisia PVR-tiedostojärjestelmä CEC Pois Päällä Palauta tehdasasetukset

Palauta tehdasasetukset

Palauttaa kaikki asetukset tehtaan oletusasetuksiksi.

1. Paina VALIKKO-painiketta ja paina sitten ▲▼-painikkeita valitaksesi VAIHTOEHDOT-valikon ja paina sitten OK-painiketta.

2. Valitse ▲▼-painikkeita painamalla Palauta tehdasasetukset ja paina sitten OK-painiketta.

3. Valitse ◀-painiketta painamalla vaihtoehto "Kyllä". TV sammuu ja käynnistyy uudelleen muutaman sekunnin kuluttua. Paina ▶-painiketta valitaksesi "Ei" peruuttaaksesi ja palataksesi päävalikkoon.

Kaikki kanava- ja käyttäjäasetukset menetetään ja TV palautuu "Ensimmäisen kerran asennukseen".

LOGIK Kieliasetukset Finnish Audiokielet English Tekstityskieli Kuulatorajoilleinen Maa Tunisia PVR-tiedostojärjestelmä CEC Palauta tehdasasetukset

Oletko varma?

Lukkoasetus

Voidaksesi siirtyä Lukko-valikkoon, sinun on annettava salasana. Anna ensimmäisellä kerralla oletussalasana "6666". Katso lisätietoja salasanan muuttamisesta kohdasta "Muuta salasanaa" (katso alla).

Lukkojärjestelmä

Lukkojärjestelmä on suunniteltu estämään tahaton TV:n uudelleen virittäminen / kanavien menettäminen ja estämään lapsia katsomasta sopimattomia ohjelmia.

Lukkojärjestelmä on asetettava tilaan Päälle, jotta tätä toimintoa voi käyttää. Jos lukkojärjestelmä on asetettu tilaan Päälle, sinun on annettava kelvollinen salasana, jos haluat käyttää toimintoja Automaattinen viritys / Manuaalinen viritys / Palauta tehdasasetukset.

1. Paina VALIKKO-painiketta ja valitse sitten ▲▼-painikkeita painamalla Lukko-valikko ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerta 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 〈 Lopetus 〉

1. Valitse OK-painiketta painamalla Lukkojärjestelmä.

LOGIK Lukkojärjestelmä Aseta salasana Lukitse ohjelma Vanhempien opastus

1. Anna 4-numeroinen salasana numeropainikkeilla 0-9 siirtyäksesi Lukkovalikkoon.

Oletussalasana on "6666". Jos vaihdat salasanan, varmista että muistat uuden salasanan! Jos unohdat uuden salasanan, anna master-salasana "9527".

Syöta salasana Tyhiennä Peruuta

1. Valitse ▲▼-painikkeita painamalla Lukkojärjestelmä-valinta ja valitse sitten OK-painiketta painamalla On / Off.

Jos lukkojärjestelmä on asetettu tilaan Päälle, sinun on annettava kelvollinen salasana, jos haluat käyttää toimintoja Automaattinen viritys / Manuaalinen viritys / Palauta tehdasasetukset.

1. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaa päävalikkoon painamalla VALIKKO-painiketta.

2. Poistu valikosta painamalla LOPETUS-painiketta.

Aseta salasana

1. Paina VALIKKO-painiketta ja valitse sitten ▲▼-painikkeita painamalla Lukko-valikko ja paina sitten OK-painiketta.

2. Valitse OK-painiketta painamalla Lukkojärjestelmä.

3. Anna 4-numeroinen salasana numeropainikkeilla 0-9 siirtyäksesi Lukkovalikkoon.

Oletussalasana on "6666". Jos vaihdat salasanan, varmista että muistat uuden salasanan! Jos unohdat uuden salasanan, anna master-salasana "9527".

LOGIK 〈 Kanavasyöhtö > 〈 KUVA > 〈 ÄÄNI > 〈 Kerla > 〈 VAIHTÖEHDOT > 〈 Lukko > 〈 Lopetus >

LOGIK Lukkojärjestelmä Aseta salasana Lukitse ohjelma Vanhemplen opastus

Syötä salasana Tyhiennä Peruuta

1. Valitse ▲▼-painikkeita painamalla Aseta salasana ja paina sitten OK-painiketta.

LOGIK Lukkojärjestelmä Aseta salasana Lukise ohjelma Vanhemplen opastus

1. Anna 4-numeroinen salasana numeropainikkeilla 0-9. Vahvista uusi salasana antamalla se uudelleen.

Oletussalasana on "6666". Jos vaihdat salasanan, varmista että muistat uuden salasanan! Jos unohdat uuden salasanan, anna master-salasana "9527".

Syötä vanha salasana Syötä uusi salasana Vahvista uusi salasana Tyhjennä Peruuta

1. Palaa edelliseen valikkoon painamalla ▶-painiketta. Voit palata päävalikkoon painamalla VALIKKO-painiketta.
2. Poistu valikosta painamalla LOPETUS-painiketta.

Lukitse ohjelma

Lukitse ohjelma on tarkoitettu estämään lapsia katsomasta sopimattomia ohjelmia.

Kun kanava on lukittu, on annettava kelvollinen salasana.

1. Paina VALIKKO-painiketta ja valitse sitten ▲▼-painikkeita painamalla Lukko-valikko ja paina sitten OK-painiketta.

LOGIK 〈 Kanavasyöttö 〉 〈 KUVA 〉 〈 ÄÄNI 〉 〈 Kerta 〉 〈 VAIHTOEHDOT 〉 〈 Lukko 〉 〈 Lopetus 〉

1. Valitse OK-painiketta painamalla Lukkojärjestelmä.

LOGIK Lukkojärjestelmä Aseta salasana Lukilse ohjelma Vanhempien opastus

1. Anna 4-numeroinen salasana numeropainikkeilla 0-9 siirtyäksesi Lukkovalikkoon.

Oletussalasana on "6666". Jos vaihdat salasanan, varmista että muistat uuden salasanan! Jos unohdat uuden salasanan, anna master-salasana "9527".

Syötä salasana Tyhiennä Peruuta

1. Valitse ▲▼-painikkeita painamalla Lukitse ohjelma ja paina sitten OK-painiketta.

LOGIK Lukkojärjestelmä Aseta salasana Lukitse ohjelma Vanhempien opastus

1. Lukitse ohjelma -näyttö ponnahtaa näkyviin. Valitse ohjelma painamalla ▲▼-painikkeita. Paina kaukosäätimen VIHREÄÄ-painiketta lukitaksesi tai avataksesi ohjelman. Avaa lukitus painamalla VIHREÄÄ painiketta uudelleen.
2. Palaa edelliseen valikkoon painamalla kerran VALIKKO-painiketta. Voit palata päävalikkoon painamalla VALIKKO-painiketta.
3. Poistu valikosta painamalla LOPETUS-painiketta.

Lukitse ohjelma 800 SZTVM01 DTV 800 SZTVM02 DTV 800 SZTVM03 DTV 800 SZTVM04 DTV 804 Date DTV 1C-51 ATV 2C-53 ATV 3C-61 AIV Class OK MENU

Vanhempien opastus

Tällä toiminnolla voi asettaa estomalleja estääksesi määrättyjä kanavia ja luokituksia. Se toimii lähetysasemien antamien tietojen perusteella. Siksi signaalin sisältäessä virheellistä tietoa, tämä toiminto ei toimi. Tämä sallii estomallien asettamisen määrättyjen kanavien ja luokitusten estämiseksi.

Tämä TV on ohjelmoitu muistamaan, mikä valinta asetettiin viimeksi, vaikka TV sammutettaisiin.

Kun ohjelma on lukittu tai se on luokiteltu viivästyneeseen tilaan, on annettava kelvollinen salasana.

1. Paina VALIKKO-painiketta ja valitse sitten ▲▼-painikkeita painamalla Lukko-valikko ja paina sitten OK-painiketta.
2. Valitse OK-painiketta painamalla Lukkojärjestelmä.
3. Anna 4-numeroinen salasana numeropainikkeilla 0-9 siirtyäksesi Lukkovalikkoon.

Oletussalasana on "6666". Jos vaihdat salasanan, varmista että muistat uuden salasanan! Jos unohdat uuden salasanan, anna master-salasana "9527".

LOGIK 〈 Kanavasyööö » 〈 KUVA » 〈 AÄNI » 〈 Kerta » 〈 VAIHTOEHDOT » 〈 Lukko » 〈 Lopetus »

LOGIK Lukkojärjestelmä Äseta salasana Lukitse ohjelma Vanhempien opastus

Syötä salasana Tyhjennä Peruuta

1. Valitse ▲▼-painikkeita painamalla Vanhempien opastus ja paina sitten OK-painiketta.

2. Valitse ikäluokitus painamalla ▲▼-painikkeita: Pois päältä, 4-18. Vahvista sitten valinta painamalla OK-painiketta.

3. Paina BACK-painiketta palataksesi edelliseen valikkoon tai palaapäävalikkoon painamalla VALIKKO-painiketta.
4. Poistu valikosta painamalla LOPETUS-painiketta.

LOGIK Lukkojärjestelmä Aseta salasana Lukitse ohjelma Vanhempien opastus Pois påältä

Vanhempien opastus

Pois päältä

4

5

6

7

8

EPG (Elektroninen ohjelmaopas) (DTV-tila)

Tässä järjestelmässä on elektroninen ohjelmaopas (EPG) helpottamaan kaikkien mahdollisten katsomisvalintojen selaamisessa.

Elektroninen ohjelmaopas tarjoaa tietoja, kuten ohjelmaluetteloita ja kaikkien palvelujen alkamis- ja loppumisajat. Lisäksi elektronisessa ohjelmaoppaassa on usein saatavilla yksityiskohtaisia tietoja ohjelmista (ohjelmatietojen saatavuus ja määrä vaihtelee lähetyaseman mukaan).

Tätä toimintoa voi käyttää vain, kun lähetysasema lähettää elektronisen ohjelmaoppaan tietoja.

Elektroninen ohjelmaopas näyttää ohjelmatiedot seuraavien seitsemän päivän ajalta.

Kytke elektroninen ohjelmaopas Päälle / Pois päältä

1. Kytke elektroninen ohjelmaopas päälle painamalla GUIDE-painiketta.
2. Paina GUIDE-painiketta tai LOPETUS-painiketta uudelleen kytkeäksesi elektronisen ohjelmaoppaan pois päältä ja palataksesi normaaliin TV:n katseluun.

OHJELMAOPAS 801 SZTVM02 nykyinen kanavanumero ja nimi ohjelmanimike 17 Tou 2011 22:07 15:55-16:25 dykyinen päivämäärä ja aika DTV 17Tou 17:0016:00 ohjelman päivämäärä ohjelman aika kanavanumero 800 France 2 Ei tietoja 801 France 4 Ei tietoja 802 France 5 Ei tietoja 803 ARTE Ei tietoja 804 LCP Ei tietoja 805 France 3 Ei tietoja kanavan nimi OHJELMAOPAS 801 SZTVM02 nykyinen kanavanumero ja nimi ohjelmanimike 17 Tou 2011 22:07 15:55-16:25 dykyinen päivämäärä ja aika dykyinen päivämäärä kanavanumero ja nimi ohjelman aika kanavan nimi

Ohjelman valitseminen

Valitse ▲▼-painikkeita painamalla haluttu kanava ja valitse sitten ◀▶-painikkeita painamalla haluttu ohjelma. Vahvista painamalla OK-painiketta.

Painiketoiminnot 7 päivää -oppaassa

PUNAINEN (Tallenna)	·AjastinohjelmointiKatso sivulta 50 lisätietoja Ajastinohjelmoinnista.·Paina PUNAINEN-painiketta Aikataulut-luettelossa poistaaksesi valitun esiasetusmuistutuksen.
VIHREÄ (Aikataulu)	Paina VIHREÄ- painiketta tuodaksesiesiasetusmuistutukset tai aikataulutetuttallennukset näkyviinAikataulut-luetteloon. Voit palataelektroniseen ohjelmaoppaaseenpainamalla VIHREÄ painiketta uudelleen.	Aikataulut 19:31 28th Tou Poistamine Paluu
			Kelta	Päivämära	Ohjelman	Kanavär nihui
KELTAINEN (Päivämäärä)	Paina KELTAISTA-painiketta ja paina sitten◄►painikkeita katsoaksesi edellisen/seuraavanpäivän aikataulua. Voit palata elektroniseen ohjelmaoppaaseen painamalla KELTAISTA painiketta uudelleen.
SININEN (Muistuta)	Paina SINISTä painiketta valitussa ohjelmassa ollessa,Muistutus-valikko tulee näkyviin.Säädä asetuksia painamalla ▲◄►painikkeita ja vahvistaasetukset painamalla OK-painiketta. Vahvistuksen jälkeenesiasettamasi muistutukset sisältävä Aikataulut-luettelotulee näkyviin. Voit palata elektroniseen ohjelmaoppaaseenpainamalla VIHREÄ painiketta. TV virittyy käynnistyessäänautomaattisesti valitulle ohjelmalle.
i Paina näyttääksesi yksityiskohtaiset tiedot valitusta ohjelmasta (jos käytettävissä).
▲ tai▼	Paina valitaksesi kanavan.
◄ tai►	Paina valitaksesi ohjelman.
OK	Paina vahvistaaksesi valitun kanavan ja katsoaksesi sitä.
OPAS/LOPETA	Paina kytkeäksesi elektronisen ohjelmaoppaan pois päältä.

Teksti-TV (ATV-tila)

Teksti-TV on ilmainen palvelu, jota jotkut TV-asemat lähettävät. Niistä saa viimeisimpiä tietoja uutisista, säästä, TV-ohjelmista, osakkeiden hinnoista ja monista muista aiheista. Teksti-TV:n ohjauspainikkeilla voit katsella tietosivuja, jotka on Iueteltu Teksti-TV:n hakemistossa.

Teksti-TV-toiminnon käynnistäminen

Varmista, että katsomasi TV-kanava lähettää Teksti-tv:tä. "Ei Teksti-tv:tä" -merkki tulee näyttöön, jos Teksti-tv:tä ei ole käytettävissä.

Siirry Teksti-TV-tilaan painamalla ATV-tilassa TEXT-painiketta. Tuo hakemistosivu näkyviin painamalla INDEX-painiketta.

Paina kerran TEXT-painiketta poistuaksesi, jolloin TV palaa katsomallesi kanavalle.

Tekstisivun valitseminen

Etsi sivunumero hakemistosta ja näppäile se numeropainikkeilla 0-9. Sivunumero näkyy näytön vasemmassa yläkulmassa. Sivulaskuri etsii haluamasi sivun. Kun sivu löytyy, se näytetään. Voit siirtyä seuraavalle tekstisivulle painamalla CH + -painiketta. Voit siirtyä edelliselle sivulle painamalla CH – -painiketta. Voit palata hakemistosivulle painamalla INDEX-painiketta.

Mix

Tuo Teksti-TV-sivu näkyviin painamalla TEXT-painiketta ja paina sitten MIX-painiketta. Teksti näytetään TV-ohjelman päällä. Voit palata tekstisivulle painamalla MIX-painiketta uudelleen.

Kaksi kertaa suurempi teksti

Jos tekstin lukeminen TV:n kuvaruudulta tuottaa vaikeuksia, voi kaksinkertaistaa tekstin koon. Paina SIZE-painiketta. Sivun ylempi puolikas näytetään kaksi kertaa suuremmalla tekstillä. Paina SIZE-painiketta uudelleen. Sivun alempi puolikas näytetään kaksi kertaa suuremmalla tekstillä. Voit palata normaaliin sivukokoon painamalla SIZE-painiketta uudelleen.

Page STOP

Jos valitsemasi tekstisivu sisältää alasivuja, nämä näytetään automaattisesti järjestyksessä viiveellä, joka jättää sivulle riittävästi aikaa sivun lukemiseen. Paina HOLD-painiketta. " [ICON] " tulee näkyviin näytön vasempaan yläkulmaan. Paina sivun ollessa pidossa ▶▶painikkeita vierittääksesi alasivuille haluamaasi aikaan. Voit painaa vaihtoehtoisesti SUBPAGE-painiketta ja selata alasivuja väripainikkeilla.

Tietojen näyttäminen

Paina REVEAL-painiketta näyttääksesi pilotetut tiedot (tietokilpailun vastaukset jne.). Voit piilottaa tiedot uudelleen painamalla REVEAL-painiketta uudelleen.

Fasttext

Teksti-tv-ruudun alalaidassa on rivi aiheotsikoita punaisella, vihreällä, keltaisella ja sinisellä. Kaukosäätimessä on rivi värillisiä painikkeita, jotka vastaavat näytön värillisiä otsikoita. Värillisten painikkeiden painaminen vie suoraan aiheotsikkoa vastaavalle sivulle.

Digitaalinen Teksti-tv (DTV-tila)

Digitaalinen Teksti-tv käyttää erityisiä digitaalisia Teksti-tv-palveluja sekä erityisiä palveluja, jotka lähettävät digitaalista Teksti-tv:tä. Tekstitystoiminto on otettava pois päältä ennen Teksti-tv:n käyttämistä (katso lisätietoja sivulta 33).

Digitaaliseen palveluun sisältyvä Teksti-TV

1. Paina DTV-tilassa LIST-painiketta tuodaksesi kanavaluettelon näkyviin. Valitse Teksti-TV-kanava painamalla ▲▼-painikkeita ja painamalla sitten OK-painiketta. Poistu kanavaluettelosta painamalla LIST-painiketta, jonka jälkeen Teksti-TV-sivu näkyy vielä muutamia sekunteja.

Vaihtoehto

Paina TEXT-painiketta katsoessasi TV-ohjelmaa tuodaksesi Teksti-TV-sivun (MHEG) näkyviin.

1. Noudata digitaalisen Teksti-TV:n ohjeita ja siirry seuraavaan vaiheeseen painamalla OK-painiketta, ▲◀▶▼, PUNAINEN, VIHREÄÄ, KELTAISTA, SINISTÄ painiketta tai 0-9-numeropainikkeita jne.

2. Voit muuttaa Teksti-TV-palvelua valitsemalla eri palvelun painamalla numeropainikkeita 0-9.

USB-tallennusvälineen liittäminen

1. Sammuta TV ennen USB-tallennusvälineen liittämistä.
2. Liitä USB-tallennuslaite TV-vastaanottimen USB-porttiin.
3. Liitä liitetyt laitteet verkkovirtaan ennen kuin kytket TV:n päälle.
4. Kytke TV ja USB-tallennusväline päälle painamalla TV-vastaanottimen oikean sivupaneelin tai kaukosäätimen ⏻-painiketta.
5. Tuo Lähdeluettelo näkyviin painamalla TV:n oikean sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta. Valitse ▲▼ -painikkeita painamalla YPbPr ja vahvista valinta painamalla OK-painiketta.

Näkymä TV:n takaa oikealta puolelta

USB HDMI2 HDMI1 PC IN RF COMMON INTERFACE (CI) HEADPHONE PC AUDIO USB USB-kaapeli (ei kuulu toimitukseen) USB-keskitin Kannettava kiintolevy Verkkolaite

• Jos käytetään kiintolevyä, varmista, että sen verkkolaite on liitetty pistorasiaan.
• Jos käytetään USB-keskitintä, varmista, että sen verkkolaite on liitetty pistorasiaan, koska kokonaisvirrankulutus voi ylittää 500 mA.
• Kiitolevyn maksimi tuettu tallennustila on 1 Tt.
• Tiedostojärjestelmä tukee ainoastaan FAT32-muotoa.
• Jos haluat tallentaa DTV-ohjelman videovirran, USB-tallennuslaitteen siirtonopeus ei saa olla alle 5 Mt/s, muuten ohjelman kuva ja ääni huonontuvat ja näyttöön tulee varoitusviesti. Jos näin käy, päivitä USB-tallennuslaite.
• TV:n kuvaruutu pysyy tilapäisesti tyhjänä, sillä kestää hetken käynnistyä ja vakiinnuttaa liitetty kiintolevy. Tämä on normaalia ja käynnistysaika vaihtelee liitetyn kiintolevyn merkin ja muistikoon mukaan.
• Irrota USB-tallennuslaite, kun se ei ole käytössä.

Valokuvien katselu

1. Paina TV-vastaanottimen sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta ja paina sitten ▲▼-painikkeita valitaksesi USB-tilan ja paina sitten OK-painiketta.
2. Valitse ◀▶-painikkeita painamalla Valokuva ja paina sitten OK -painiketta.
3. Valitse tallennusväline ◀▶painikkeita painamalla ja paina sitten OK-painiketta.

3D USB 2.0 Vizilove Audio Einkova Talko

1. Navigoi kuvakansiossa ▲◀▶ painikkeita painamalla ja paina sitten OK-painiketta.

Jos haluat valita tietyt valokuvat, valitse ▲◀▶painikkeita painamalla valokuvatiedosto ja paina sitten OK-painiketta. Valintaruutu tulee näkyviin. Jos haluat poistaa tiedoston, paina PUNAINEN-painiketta siirtyäksesi Sub Menu ja vahvista valinta painamalla ◀-painiketta.

Tiedostomuoto tuettu: JPG.

1. Käynnistä toisto painamalla ▶ TOISTA-painiketta.

2. Paina OK- tai i-painiketta tuodaksesi toimintopalkin näkyviin. Valitse toiminto painamalla ▶ painikkeita ja painamalla sitten OK-painiketta: Tauota / Edell. / Seuraava / Pysäytä / Toista uudelleen (Toista kaikki uudelleen /Uudelleentoisto toisto pois /Toista uudelleen 1) / Musiikki / Soittolista / Info / Kierrä myötäpäivään / Kierrä vastapäivään / Lähennä / Loitonna / Siirrä näkymä.

Jos tämä kansio sisältää myös musiikkitiedostoja, voit valita musiikkiraidan toistettavaksi samaan aikaan, kun katsot valokuviasi.

1. Palaa edelliseen valikkoon painamalla LOPETUS-painiketta.

Musiikin kuuntelu

1. Paina TV-vastaanottimen sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta ja paina sitten ▲▼-painikkeita valitaksesi USB-tilan ja paina sitten OK-painiketta.

2. Valitse the ◀▶-painikkeita painamalla Musiikki ja paina sitten OK-painiketta.

3. Valitse tallennusväline ◀▶painikkeita painamalla ja paina sitten OK-painiketta.

4. Valitse ▲◀▶ painikkeita painamalla musiikkikansio ja paina sitten OK-painiketta.

Jos haluat valita tietyn musiikin, valitse ▲◀▶ painikkeita painamalla musiikkitiedosto ja paina sitten OK-painiketta. Valintaruutu tulee näkyviin. Jos haluat poistaa tiedoston, paina PUNAINEN-painiketta siirtyäksesi Sub Menu ja vahvista valinta painamalla ◀-painiketta.

- Jotkut audiotiedostomuodot eivät ole tuettuja. - Tuetut tiedostomuodot: mp3 / wma.

1. Aloita toisto painamalla ▶ Toisto-painiketta.

01.jpg Yaku Kansai yita 00:4.jpg 1024x768.025.jpg 1041366.jpg 1313826.jpg 20030239.jpg PCL 1,600x1,000.jpg 01A1154.pG 1.7.1 1013824.jpg Estable: 0124 x 768 Color: 178 MB/mos Photo: - - - - Blue: - - - -

USB 20 Vaccua Macron Eduva Teko

1. Valitse toistettava musiikki, jolloin musiikkitiedot tulevat näkyviin (Albumi / Nimike / Bittinopeus / Artisti / Näytteenotto / Vuosi / Koko). Toista sitten painamalla ▶ Toisto-painiketta.
2. Paina ▲▼-painikkeita ja valitse toiminto painamalla OK-painiketta: Tauota / Taaksepäinkelaus / Eteenpäinkelaus / Edellinen / Seuraava / Pysäytä / Kertaa kaikki / Soittolista / Siirry kohteeseen -aika.
3. Palaa edelliseen valikkoon painamalla LOPETUS-painiketta.

Album 2063 Capture 1290 Airbox 648 MyBlock 2063 Color 4578 KB/tes Tokyo 800003 / 000452 Tools Ext. Textin Ext. Chem St. Back Pptnck Repeat All Settles

Elokuvien katselu

1. Paina TV-vastaanottimen sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta ja paina sitten ▲▼-painikkeita valitaksesi USB-tilan ja paina sitten OK-painiketta.
2. Valitse ◀▶-painikkeita painamalla Elokuva ja paina sitten OK-painiketta.
3. Valitse tallennusväline ◀▶painikkeita painamalla ja paina sitten OK-painiketta.
4. Valitse ▲◀▶ painikkeita painamalla elokuvakansio ja paina sitten OK-painiketta.

Jos haluat valita tietyn elokuvan, valitse ▲◀▶ painikkeita painamalla elokuvatiedosto ja paina sitten OK-painiketta. Valintaruutu tulee näkyviin. Jos haluat poistaa tiedoston, paina PUNAINEN-painiketta siirtyäksesi Sub Menu ja vahvista valinta painamalla ◀-painiketta.

• Jotkut audiotiedostomuodot eivät ole tuettuja.
  • Tuetut tiedostomuodot: MPEG1/2.

• Käynnistä toisto painamalla TOISTA-painiketta.

• Paina OK- tai i-painiketta tuodaksesi toimintopalkin näkyviin. Valitse toiminto painamalla ▶ painikkeita ja painamalla sitten OK-painiketta: Tauota / Taaksepäinkelaus / Eteenpäinkelaus / Edell. / Seuraava / Pysäytä / Toista uudelleen (Toista kaikki uudelleen /Uudelleentoisto poisto pois / Toista uudelleen 1) / Aseta A / Soittolista / Info / Kuvasuhde.
• Palaa edelliseen valikkoon painamalla LOPETUS-painiketta.

USB 20 Audio Audio Display Text

1. Paina TV-vastaanottimen sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta ja paina sitten ▲▼-painikkeita valitaksesi USB-tilan ja paina sitten OK-painiketta.
2. Valitse ◀▶-painikkeita painamalla Teksti ja paina sitten OK-painiketta.
3. Valitse tallennusväline ◀▶painikkeita painamalla ja paina sitten OK-painiketta.
4. Navigoi tekstikansiossa ▲◀▶ painikkeita painamalla ja paina sitten OK-painiketta.

Jos haluat valita tietyn tekstitiedoston, valitse ▲◀▶painikkeita painamalla tekstitiedosto ja paina sittenOK-painiketta. Valintaruutu tulee näkyviin. Jos haluat poistaa tiedoston, paina PUNAINEN-painiketta siirtyäksesi Sub Menu ja vahvista valinta painamalla ◀-painiketta.

1. Näytä painamalla ▶ Toisto-painiketta.
2. Paina OK- tai i-painiketta tuodaksesi toimintopalkin näkyviin. Valitse toiminto painamalla ▶ painikkeita ja painamalla sitten OK-painiketta: Edell. sivu/ Seuraava sivu / Edell. / Seuraava / Pysäytä / Musiikki / Soittolista/ Info.

Jos tämä kansio sisältää myös musiikkitiedostoja, voit valita musiikkiraidan toistettavaksi samaan aikaan, kun katsot valokuviasi.

1. Palaa edelliseen valikkoon painamalla LOPETUS-painiketta.

USB 23 Version Model Balance 10:00

Tämä antaa TV:n tallentaa virtuaalisesti parhaillaan lähetettävän ohjelman.

• Ajansiirtotila ja tallennustoiminnot eivät ehkä toimi, jos signaalivoimakkuus on heikko.
• Pysäytä ajansiirtotoiminto ennen kytkemistä toiseen tulolähteeseen.

Jos USB-laitteen siirtonopeus on liian alhainen tallentamiseen tai ajansiirtotoimintoon, näyttöön tulee näkyviin varoitus. Jos näin käy, päivitä USB-tallennuslaite. Minimisiirtonopeus on 5 Mt/s.

Paina normaalin TV-katselun aikana II-painikkeita keskeyttääksesi virtuaalisesti lähetettävän ohjelman, jos haluat välillä käydä muualla (esim. kylpyhuoneessa/keittiössä). Kun haluat jatkaa katselua, paina ▶ Toisto-painiketta toistaaksesi näkemättä jääneen ohjelman. PVR-aikasiirron edistymispalkki näkyy näytöllä.

Videon ja äänen toistossa voi olla muutaman sekunnin viive, kun näkemättä jääneen ohjelman toisto alkaa. Toisto palaa kuitenkin normaaliksi.

"PVR-ajansiirron edistymispalkki" 1 Ilmaisee parhaillaan näytettävän videon tilan ( ▶ / 1Y ▶◀ ▶◀ 2 Ilmaisee ajan, joka ollaan jäljessä live-lähetystä (DVR-katselu) 3 Ilmaisee USB-tallennuslaitteen käytettävissä olevan tallennusajan 4 Näyttää nykyisen ajan

Kaukosäätimen käyttäminen

Voit vaihtaa toiston mihin tahansa kohtaan virtuaalisesti tallennetussa ohjelmassa.

DTV-ohjelman tallentaminen USB-tallennusvälineelle

Tällä toiminnolla voit nauhoittaa parhaillaan päänäytöllä katsomasi DTV-ohjelman ja tallentaa sen katsottavaksi myöhemmin.

Ajastinohjelmatallenteen tai suoran tallennuksen toistamisessa voi esiintyä hieman viivettä, kun lähetettävän toiston tallennus alkaa.

Varmista, että USB-laite on liitetty. Jos ei ole, varoitusviesti ponnahtaa näkyviin.

1. Paina ● REC-painiketta tallentaaksesi parhaillaan katsomasi ohjelman.
2. Paina ● REC-painiketta uudelleen, nauhoituksen edistymispalkki poistuu näkyvistä.
3. Pysäytä tallennus painamalla ■ Pysäytys-painiketta.

Tallennus pysähtyy automaattisesti, kun levy on täynnä.

Jos haluat sammuttaa TV:n tallennuksen aikana, paina ⏻-painiketta. Valintaikkuna tulee näkyviin.

Tallennus on edelleen käynnissä

Haluatko sammuttaa TV:n?

Kyllä, pysäytä tallennus ja sammuta TV.

Kyllä, sammuta ruutu ja ääni, mutta jatka ohjelman tallentamista.

No

Valitse ▲▼-painikkeita painamalla haluamasi valinta ja vahvista valinta painamalla OK-painiketta. Jos valitset ruudun keskimmäisen valinnan, näyttö sammuu, mutta tallennus jatkuu edelleen, LED-merkkivalo vilkkuu vuorotellen punaisena ja sinisenä.

Ajastinohjelmointi

Tätä toimintoa käytetään ajoitettuun tallennukseen.

Ajastinohjelmatallenteen tai suoran tallennuksen toistamisessa voi esiintyä hieman viivettä, kun lähetettävän toiston tallennus alkaa.

Varmista, että USB-laite on liitetty. Jos ei ole, varoitusviesti ponnahtaa näkyviin.

1. Paina kaukosäätimen GUIDE-painiketta. EPG-valikko tulee näkyviin.

2. Paina PUNAINEN painiketta valitussa ohjelmassa ollessa, NAUHURI-valikko tulee näkyviin. Valitse ▲◀▶painikkeita painamalla NAUHURI-valikossa Kanavasyöttö, Aloitusaika, Lopetusaika ja Tila.

Kanava	Valitse tallennettava kanava painamalla ◀▶-painikkeita.
Aloitusaika (tilassa Kerran, Joka päivä, Viikoittain)	Valitse minuutit / tunti / kuukausi /päivämäärä painamalla ▲▼ -painiketta ja säädä sitten alkamisaika painamalla ◀▶painikkeita.
Lopetuspvm. (tilassa Kerran, Joka päivä, Viikoittain)	Valitse minuutit / tunti / kuukausi /päivämäärä painamalla ▲▼ -painiketta ja säädä sitten loppumisaika painamalla ◀▶painikkeita.
Tila	Paina ◀▶painikkeita valitaksesi kohdan Automaattinen / Kerran / Joka päivä / Viikoittain.

1. Kun kaikki tallenninsäädöt ovat valmiit, vahvista asetukset painamalla OK-painiketta.

• Voit painaa vahvistuksen jälkeen VIHREÄÄ painiketta katsoaksesi aikataulutettua tallennusta Aikataulut-luettelossa.
• Jos ohjelman tallennus käynnistyy TV:n ollessa valmiustilassa, punainen ja sininen LED-merkkivalo alkaa vilkkua.

OHJELMAOPAS 801 SZTVM02 17 Tou 2011 22:07 15:55-16:25 DTV 17Tou 17:0016:00 800 France 2 Ei tietoja 801 France 4 Ei tietoja 802 France 5 Ei tietoja 803 ARTE Ei tietoja 804 LCP Ei tietoja 805 France 3 Ei tietoja

NAUHURI 802 SZTVM03 Aloitusaika 19 Minuutti 19 Tunti Tou Kuukausi 29 Päivämäärä Lopetusaika 29 Minuutti 20 Tunti Tou Kuukausi 27 Päivämäärä ★ Tila Automatt OK BACK

Tallennetun ohjelman toistaminen

Voit toistaa tallennetun ohjelman tallennettujen ohjelmien luettelosta tai USB-tallennusvälineelta.

1. Paina TV-vastaanottimen sivupaneelin -painiketta tai kaukosäätimen INPUT-painiketta ja paina sitten ▲▼-painikkeita valitaksesi USB-tilan ja paina sitten OK-painiketta.
2. Valitse ◀▶-painikkeita painamalla Elokuva ja paina sitten OK-painiketta.
3. Valitse tallennusväline ◀▶painikkeita painamalla ja paina sitten OK-painiketta.
4. Valitse ▲◀▶▼ -painikkeita painamalla _MSTPVR-kansio ja paina sitten OK-painiketta.
5. Valitse ▲◀▶ painikkeita painamalla tallennettu ohjelma ja paina sitten OK-painiketta. Valintaruutu tulee näkyviin. Jos haluat poistaa tiedoston, paina PUNAINEN-painiketta siirtyäksesi Sub Menu ja vahvista valinta painamalla ◀-painiketta. Näytä painamalla ▶Toisto-painiketta.
6. Paina OK- tai i-painiketta tuodaksesi toimintopalkin näkyviin.
7. Valitse toiminto ◀▶ -painikkeita painamalla ja paina sitten OK-painiketta: Tauota / Taaksepäinkelaus / Eteenpäinkelaus / Edell. / Seuraava / Pysäytä / Toista uudelleen (Toista kaikki uudelleen /Uudelleentoisto poisto pois / Toista uudelleen 1) / Aseta A / Soittolista / Info / Kuvasuhde.
8. Palaa edelliseen valikkoon painamalla LOPETUS-painiketta.

Säännöllinen huolellinen puhdistus pidentää TV-vastaanottimen käyttöikää.

Varmista, että painat Õpainiketta TV:n oikealla puolla edessä tai kaukosäätimessä sammuttaaksesi TV:n. Irrota virtakaapeli pistorasiasta ennen puhdistusta.

1. Pyyhi pehmeällä liinalla pölyt näytöltä ja pinnoilta.
2. Jos pinnat ovat erittäin likaisia, pyyhi ne puhtaiksi liinalla, joka on kostutettu miedolla pesuaineliuoksella. Kierrä liina melkein kuivaksi ja pyyhi sillä TV-vastaanotin.
3. Varmista, ettei kuvaruudulle jää vettä. Anna veden ja kosteuden haihtua ennen kuin kytket TV:n päälle.

Älä milloinkaan käytä alkoholia, puhdistettua bensiiniä, maalinohennusainetta, puhdistusnestettä tai muita kemikaaleja. Älä käytä paineilmaa pölyn poistamiseen.

Vihjeitä ja vinkkejä

Seuraavassa taulukossa on erilaisia vihjeitä ja vinkkejä, joilla saat TV:stäsi eniten irti.

TV ei toimi oikein.
TV ei vastaa painikkeiden painamiseen	• TV voi pysähtyä kesken käytön. Irrota virtajohto pistorasiasta muutaman minuutin ajaksi. Liitä virtajohto uudelleen ja yritä käyttää laitetta normaaliin tapaan.
TV:tä ei voi kytkeä päälle	• Tarkista onko TV liitetty verkkovirtaan.• Varmista, että kaikki liitetyt AV-laitteet on kytketty pois päältä ennen kuin kytket TV:n päälle.
Kaukosäädin ei toimi	• Tarkista onko TV:n ja kaukosäätimen välissä kohteita, jotka muodostavat esteen. Varmista, että osoitat kaukosäätimellä suoraan TV-vastaanotinta.• Varmista, että paristot on asetettu oikea napaisuus huomioiden (+ ja +, - ja -).• Vaihda paristot.
Virta sammuu äkillisesti	• Tarkista TV:n virta. On saattanut tapahtua virtakatkos.• Tarkista onko uniajastin asetettu.• Tarkista onko automaattinen valmiustila aktivoitu.

Videotoiminto ei toimi.
Ei kuvaa eikä ääntä	Tarkista onko TV kytketty päälle.Kokeile toista kanavaa. Ongelma voi johtua lähettäjästä.
Kuva tulee hitaasti näkyviinkäynnistyksen jälkeen	Tämä on normaalia. Kuva on mykistynyt TV:n käynnistyksen aikana. Ota yhteys huoltokeskukseen, jos kuvaa ei tule näkyviin viiteen minuuttiin.
Ei väriä tai huonot värit taihuonolaatuinen kuva	Säädä asetuksia KUVA-valikossa.Kokeile toista kanavaa. Ongelma voi johtua lähettäjästä.Tarkista onko videokaapelit liitetty oikein.
Vaaka- tai pystysuuntainen palkkitai kuva värisee	Tarkista onko kyseessä paikallinen häiriö, kuten sähkölaitteesta tai -työkalusta johtuva.
Huono vastaanotto joillakinkanavilla	Asemalla tai kanavalla saattaa esiintyä ongelmia. Viritä toiselle asemalle.Aseman signaali on heikko, sijoita antenni uudelleen parantaaksesi vastaanottoa.Tarkista mahdolliset häiriölähteet.
Viivoja tai raitoja kuvassa	Säädä antennaia (Muuta antennin asentoa.)
Ei kuvaa HDMI:llä liitettynä	Tarkista onko tulolähde HDMI1 / HDMI2.
Kuva näkyy väärässä kuvasuhteessa	Säädä Kuvasuhde-asetukset KUVA-valikossa.
Audiotoiminto ei toimi.
Kuva OK, mutta ei ääntä	Paina VOL + / - -painikkeita.Ääni mykistetty? Paina ÄÄNETÖN -painiketta.Kokeile toista kanavaa. Ongelma voi johtua lähettäjästä.
Toisesta kaiuttimesta ei kuulu ääntä	Säädä Tasapaino-asetukset ÄÄNI-valikossa.
TV:n sisältä kuuluu epätavallisia ääniä	Ympäristön kosteuden ja lämpötilan muutokset voivat aiheuttaa epätavallisia ääniä, kun TV kytketään päälle tai pois päältä, eikä se ole merkki TV:n viasta.
Ei ääntä HDMI:llä yhdistettynä	Tarkista onko tulolähde HDMI1 / HDMI2.
Audiokohina	Pidä RF-koaksiaalikaapeli loitolla muista liitäntäkaapeleista.

Salasana
Unohtunut salasana	• Valitse Aseta salasana -asetus Lukko-valikossa ja anna seuraava master-salasana: "9527". Master-salasana tyhjentää aikaisemman salasanasi ja antaa syöttää uuden salasanan.

Tietokonetilassa on ongelma.
Signaali on alueen ulkopuolella (väärä muoto)	• Säädä kuvatarkkuutta, vaakataajuutta tai pystytaajuutta.
Pystypalkkeja tai raitoja taustalla, vaakasuuntaista kohinaa ja väärä sijainti	• Käytä automaattista konfiguraatiota tai säädä kelloa, vaihetta tai V/P-sijaintia.
Näytön väri on epävakaa tai kuva näkyy yksivärisenä	• Tarkista signaalikaapeli.• Asenna tietokoneen videokortti uudelleen.

Usein kysyttyä (FAQ)
Miksi jotkut/kaikki kanavat ovat kadonneet?	Niin käy toisinaan, jos signaali on heikko. Tavallisesti se tarkoittaa vain, että sinun on skannattava uudelleen digiboksi tai TV. Sen tekeminen on helppoa, ja kun olet sen kerran tehnyt, sinun pitäisi saada kaikki käytettävissä olevat ilmaiskanavat. Jos ilmenee ongelmia, sinun on ehkä tarkistettava antenni. Ota yhteys jälleenmyyjään tai paikalliseen antenniasentajaan.
Miksi digitaalinen kuvani on estetty?	Useimmissa tapauksissa estäminen johtuu vastaanotto-ongelmasta - joko signaali on liian heikko tai esiintyy jonkinlaista häirintää. Ota yhteys jälleenmyyjään tai paikalliseen antenniasentajaan.Estymisen syynä voi olla myös liian voimakas digitaalinen signaali. Jos estymistä esiintyy edelleen ja signaali on liian voimakas, ota yhteys paikalliseen antenniasentajaan ohjeiden saamiseksi.
Voinko katsoa ilmaisohjelmia kannettavalla digiboksiantennilla?	Joissakin, mutta vain harvoissa, kodeissa voidaan käyttää digiboksiantennia. On kuitenkin vahvasti suositeltavaa käyttää kattoantennia paljon paremman vastaanoton varmistamiseksi.Jos kattoantennin käyttö ei ole mahdollista – jos asut esimerkiksi vuokralla ja antenni on vuokraisännän vastuulla, tai jos käytät toista TV-vastaanotinta makuuhuoneessa etkä halua jatkokaapelien asentamisen vaivaa ja kustannuksia, digiboksiantenni voi olla ainoa vaihtoehto.
Millaisen antennin tarvitsen?	Jos aiot asentaa uuden antennin, suosittelemme asentamaan mieluummin laajakaista-kattoantennin kuin ullakkoantennin. Ullakkoantennit vastaanottavat tavallisesti heikompaa digitaalista signaalia ja altistuvat todennäköisemmin muiden kodin laitteiden aiheuttamalle häiriölle. On suositeltavaa tehdä antennitutkimus ennen antennin päivittämistä.Ota yhteys jälleenmyyjään tai paikalliseen antenniasentajaan.

Näyttötarkkuus on optimoitu tuotannon aikana alla luetelluilla näyttömalleilla.

YPbPr-tila

Resoluutio Pystytaajuus (Hz) Kuvasuhde
480I: 720 x 480	60	Automaattinen / Älykäs zoomi / Tekstitys / Zoomi / 16:9 / 4:3 / Täysi
480P: 720 x 480
576I: 720 x 576	50
576P: 720 x 576
720P: 1280 x 720	50
	60
1080I: 1920 x 1080	50
	60
1080P: 1920 x 1080	50
	60

Tietokonetila

Tarkista tietokoneen näyttöasetukset ennen TV-vastaanottimeen liittämistä. Jos tietokoneen näyttöasetus ei vastaa TV:n asetuksia, videota ei ehkä voi näyttää.

Resoluutio Pystytaajuus (Hz) Kuvasuhde
640 x 480	60	4:3 / 16:9 / Täysi
	72
	75
800 x 600	60
	72
	75
1024 x 768	60
	70
	75
1360 x 768 60
1920 x 1080 60

HDMI-tila

Resoluutio Pystytaajuus (Hz) Kuvasuhde
480I: 1440 x 480 60		Automaattinen / Älykäs zoomi / Tekstitys / Zoomi / 16:9 / 4:3 / Täysi
480P: 720 x 480 60
576I: 1440 x 576 50
576P: 720 x 576 50
720P: 1280 x 720	50
	60
1080I: 1920 x 1080	50
	60
1080P: 1920 x 1080	50
	60

Tekniset tiedot

Malli L26FE12N
Paneelijärjestelmä 26 tuuman LED-taustavalaistu LCD-paneeli
Näyttötarkkuus 1920 pikseliä (vaakasuunta) x 1080 pikseliä (pystysuunta)
TV-järjestelmä PAL I / BG / DK SECAM L / BG / DK
Kirkkaus 250 cd/m	2
Kontrastisuhde 1000:1
Virtalähde 100–240 V ~ 50/60 Hz
Energiatehokkuusluokka B
Näyttökoko (halkaisija) Noin 71,1 cm (26,02 tuumaa)
Virrankulutus(KOTI/VALMIUSTILA) 30,26 W
Keskimääräinen vuotuinen energiankulutus	44,2 kWh
Virrankulutus valmiustilassa 0,4 W
Käyttölämpötila 0°C – 40°C
Käyttökosteus	10% – 80%
Elohopeasisältö (mg)	X
Lyijyn määrä √
Viiteajanjakso	2010/1062 – 2011
Kaiutinteho	3 W + 3 W
Mitat jalustan kanssa (l x s x k)	622 x 170 x 422 mm
Nettopaino	4,8 kg
Tulot/Lähtö
SCART	1
HDMI	2
PC IN	1
PC AUDIO	1
YPbPr	1
Common Interface	1
AV	1
USB	1
AUDIO IN (RCA)	1 (L + R)
Antenni	1
Kuuloke (3,5 mm)	1

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Product specification label for ENERG Energie-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energia-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-Energy-EnergyEnergia-ENERGIA-ENERGIA-ENERGEIA-ENERGEIA-ENERGY-ENERGIE-ENERGIE-ENERGIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGY-ENERGIE-ENERGIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGY-ENERGEIE-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIE-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIA-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIE-ENERGEIIA-ENERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABEERGIEIABB

• Lue kaikki ohjeet huolellisesti ennen laitteen käyttöä ja säilytä ohjeet tulevaa tarvetta varten.
• Säilytä käyttöopas. Jos luovutat laitteen kolmannelle osapuolelle, pidä huoli että annat myös käyttöohjeen laitteen mukana.
• Tarkista, että arvokilpeen merkitty jännite vastaa kotisi sähköverkon jännitettä.

Vauriot

• Ole hyvä ja tarkasta laite vaurioiden varalta pakkauksesta purkamisen jälkeen.
• Älä jatka laitteen käyttöä jos olet ollenkaan epävarma sen normaalista toimintavalmiudesta tai jos se on millään tapaa vahingoittunut - sammuta laite, irrota verkkovirtapistoke ja ota yhteyttä jälleenmyyjääsi.

Laitteen sijainti

• Laite täytyy sijoittaa tasaiselle ja vakaalle pinnalle eikä siihen tule kohdistaa tärinää.
• Älä aseta laitetta kalteville tai epävakaille pinnoille, sillä laite saattaa pudota tai kaatua.
• Verkkovirtapistorasian tulee sijaita laitteen lähellä ja siihen tulee päästä helposti käsiksi.
• Tämä laite on tarkoitettu vain sisäkäyttöön.

Lämpötila

• Vältä äärimmäisiä lämpötiloja, joko kuumia tai kylmiä. Aseta laite kauas lämmön lähteistä kuten lämpöpattereista tai kaasu/sähkötulista.
• Vältä altistamista suoralle auringonvalolle ja muille kuumuuden lähteille.

Avoliekit

- Älä koskaan aseta minkäänlaisia kynttilöitä tai avotulia laitteen päälle tai lähelle.

Kosteus

• Alentaaksesi tulipalon tai sähköiskun vaaraa tai tuotteeseen kohdistuvia vaurioita, älä altista tätä tuotetta sateelle, kosteudelle, pisaroille tai roiskeille. Laitteen päälle ei tule sijoittaa esineitä jotka on täytetty nesteellä, kuten maljakoita.
• Jos kaadat mitä tahansa nestettä laitteen sisälle, se voi aiheuttaa vakavia vaurioita. Irrota laite verkkovirrasta välittömästi. Vedä verkkovirtajohto irti ja ota yhteyttä jälleenmyyjääsi.

Ilmankierto

• Estääksesi ylikuumenemisesta johtuvaa sähköiskun tai tulipalon vaaraa, varmista että verhot ja muut materiaalit eivät tuki ilmankiertoaukkoja.
• Älä asenna tai aseta tätä laitetta kirjahyllyyn, sisäänrakennettuun kaapistoon tai mihinkään muuhun suljettuun tilaan. Varmista, että ilma kiertää laitteessa hyvin.

- Varmista, että tilaa on vähintään 10 cm laitteen molemmilla sivuilla ja 20 cm sen yläpuolella.

20 cm 10 cm 10 cm 10 cm

Turvallisuus

• Irrota aina laite verkkovirrasta ennen kuin liität / irrotat muita laitteita tai siirrät tätä laitetta.
• Irrota laite verkkovirrasta ukkosmyrskyjen ajaksi.

Verkkovirtajohto

• Varmista, että laite tai laitteen jalusta ei ole verkkovirtajohdon päällä, sillä laitteen paino saattaa vahingoittaa verkkovirtajohtoa ja muodostaa turvallisuusvaaran.
• Jos verkkovirtajohto on vahingoittunut, sen saa vaihtaa uuteen vain valmistaja, valmistajan palveluedustaja tai muu vastaavasti pätevä henkilö vaarojen välttämiseksi.

Häiriöt

- Älä aseta tätä laitetta sellaisten laitteiden päälle tai lähelle, jotka saattavat aiheuttaa sähkömagneettisia häiriöitä. Jos teet niin, laitteen suorituskyky voi heikentyä ja aiheuttaa vääristyneen kuvan tai äänen.

Optimaalinen katselu

- Katsele laitetta kohtuullisessa valossa välttääksesi rasitusta silmillesi. On suositeltavaa katsella laitetta etäisyydeltä joka on 3-7 kertaa ruudun korkeus.

LCD-näyttö

- LCD-näyttö on valmistettu käyttämällä korkeatarkkuuksista teknologiaa. Joitain mustia pilkkuja ja / tai kirkkaita kohtia (punaisia, sinisiä tai vihreitä) saattaa kuitenkin esiintyä jatkuvasti LCD-näytöllä. Nämä pisteet syntyvät valmistusvaiheessa ja ovat normaaleita.

Näytön palaminen

• Eräs plasman ja TV-paneelin ominaisuus on, että saman kuvan näyttäminen pitkien ajanjaksojen ajan saattaa aiheuttaa pysyvän jälikuvan jäämisen näytölle. Tätä kutsutaan näytön palamiseksi. Useimmat laitteella näkyvät kuvat liikkuvat jatkuvasti ja täyttävät näytön.

• Seuraavassa on esimerkkejä kuvista, joita täytyy varoa (tämä lista ei sisällä kaikkia mahdollisuuksia):

• Mustat palkit: Jos ruudun vasemmalle / oikealle puolelle ruutua tai ruudun ylä- / alapuolelle ilmestyy mustia palkkeja, on suositeltavaa vaihtaa formaattia, jolloin kuva täyttää koko ruudun.

• TV-kanavien logot: esim. ostoskanavien logot ja hintojen esittäminen - erityisesti jos ne ovat kirkkaita ja pysyvät paikoillaan. Liikkuvat tai sellaiset esitykset, joissa on alhainen kontrastitaso eivät ole yhtä todennäköisiä ruudun vanhentajia.

3. Ajan näytöt

1. Teksti-TV: Älä katsele paikallaan pysyvää sivua pitkien ajanjaksojen ajan.

5. TV-valikot

1. Tauotustila: Älä jätä ruutua tauotustilaan pitkiksi ajanjaksoiksi, esim. videoita katsellessasi.

- Estääksesi näytön palamisen katsellessasi mitään ylläolevista pitkien ajanjaksojen ajan, vähennä kontrastia ja kirkkautta katsellessasi. Kun näytön palaminen tapahtuu, se ei koskaan katoa kokonaan.

Kuulokkeet

• Kovien äänien kuuntelu pitkien ajanjaksojen ajan saattaa vahingoittaa kuuloasi pysyvästi.
• Ennen kuin asetat kuulokkeet paikoilleen, käännä äänenvoimakkuus alas, aseta sitten kuulokkeet paikoilleen ja korota äänenvoimakkuutta hitaasti kunnes saavutat mukavan kuuntelutason.

Standby-tila

- Kaukosäätimen 📍 painike ei kytkе laitetta täysin pois päältä. Laite jatkaa sähkön tuomista sähköverkosta niin kauan kuin se on standby-tilassa. Turvallisuutta silmällä pitäen ja turhan energiankulutuksen välttämiseksi älä koskaan jäta laitetta standby-tilaan jos laitetta ei valvota pitkään aikaan, esim. yön yli, lomien ajaksi tai kun poistut kotoasi. Sammuta laite ja irrota verkkovirtapistoke verkkovirtapistorasiasta.

Paristot

• Pienet lapset voivat helposti niellä tämän laitteen kaukosäätimessä käytettäviä paristoja ja tämä on vaarallista.
• Pidä irralliset paristot poissa pienten lasten ulottuvilta ja varmista, että paristolokeron tarjotin on kunnolla kiinni kaukosäätimessä. Hae lääkärin apua jos uskot että nappiparisto on tullut niellyksi.
• Ole hyvä ja hävitä paristot oikeaoppisesti seuraamalla tämän käyttöoppaan ohjeita.
• Paristoja ei saa altistaa liialliselle kuumuudelle kuten auringonpaisteelle, tulelle tai vastaavalle.

Valvonta

• Lapsia tulee valvoa jotta he eivät leikkisi laitteella ja kaukosäätimellä.
• Älä koskaan anna kenenkään, erityisesti lasten, työntää mitään kotelon reikiin, koloihin tai mihin tahansa muuhun aukkoon - tämä saattaa johtaa kuolettavaan sähköiskuun.

VAROITUS

SÄHKÖISKUN VAARA ÄLÄ AVAA

Tasasivuisen kolmion sisällä oleva nuolenpäällä varustettu salamanisku on tarkoitettu varoittamaan käyttäjää laitteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka saattaa olla tarpeeksi vahva muodostamaan sähköiskun vaaran.

Tasasivuisen kolmion sisällä oleva huutomerkki on tarkoitettu ilmoittamaan käyttäjälle tärkeistä ohjeista liittyen käyttöön ja kunnossapitoon (huoltoon) laitteen mukana tulevassa käyttöoppaassa.

Huolto

• Alentaaksesi sähköiskun vaaraa, älä irrota ruuveja. Laitteessa ei ole mitään osia, joita käyttäjä voi korjata itse. Ole hyvä ja jätä kaikki huoltotyöt pätevälle henkilökunnalle.
• Älä avaa mitään kiinteitä kansia, sillä tämä saattaa paljastaa vaarallisen korkeita jännitteitä.

Kunnossapito

• Varmista, että irrotat laitteen verkkovirrasta ennen puhdistusta.
• Älä käytä minkäänlaisia hankaavia tyynyjä tai hankaavia puhdistusnesteitä, sillä ne saattavat vahingoittaa laitteen pintaa.
• Älä käytä nesteitä laitteen puhdistukseen.
• Virtapistoketta käytetään liittämislaitteen, katkaisulaitteen tulee olla helposti tavoitettavissa.
• Tämä laite on Luokka II - tai kaksoiseristetty laite. Se on suunniteltu tavalla, joka ei vaadi suojattua yhteyttä sähköiseen maahan.

Tulipalon estämiseksi pidä kynttilät ja muu avotuli aina loitolla tästä tuotteesta.

Tämä tuotteeseen tai ohjeisiin merkitty symboli tarkoittaa, että sähkölaitteet ja elektroniikka on hävitettävä käyttöikänsä päättyessä erillään kotitalousjätteestä. EU:ssa on kierrätystä varten erilliset keruujärjestelmät.

Jos haluat lisätietoja, ota yhteys paikallisiin viranomaisiin tai tuotteen myyneeseen liikkeeseen.

Tietoa paristojen hävittämisestä

Tässä tuotteessa käytetyt paristot sisältävät kemikaaleja, jotka ovat haitallisia ympäristölle. Ympäristömme säilyttämiseksi käytettyjen paristojen hävittäminen paikallisten lakien ja säädösten mukaisesti. Älä hävitä paristoja normaalin kotitalousjätteen mukana.

Jos haluat lisätietoja, ota yhteys paikallisiin viranomaisiin tai tuotteen myyneeseen liikkeeseen.

HDMI, HDMI Logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

"HD Ready"-logo on DIGITALEUROPEn tavaramerkki.

Kaikki tavaramerkit ovat vastaavien omistajien omaisuutta ja kaikki oikeudet tunnustetaan.
