KÄYTTÖOHJE RTL507 ROSENLEW

Turvallisuustiedot	2
Turvallisuusohjeet	3
Laitteen kuvaus	6
Käyttöönotto	7
Keittotaso - Päivittäinen käyttö	7
Keittotaso - Hyödyllisiä neuvoja ja vinkkejä	8
Keittotaso - Hoito ja puhdistus	8

Uuni - Päivittäinen käyttö	8
Uuni - lisävarusteiden käyttäminen	9
Uuni - Hyödyllisiä neuvoja ja vinkkejä	11
Uuni - Hoito ja puhdistus	14
Käyttöhäiriöt	16
Asennus	17
Ympäristönsuojelu	19

Oikeus muutoksiin pidätetään.

Turvallisuustiedot

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

⚠ Varoitus! Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun laite on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.
• Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

Yleiset turvallisuusohjeet

• Laite ja sen osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.
• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.

• Älä säilytä mitään keittotason päällä.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa laittaa liesitasolle, koska ne voivat kuumentua.
• Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

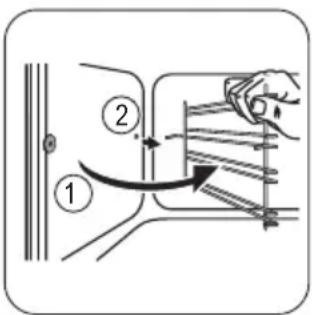

• Poista kannatinkiskot vetämällä ensin kannatinkiskon etuosasta ja sen jälkeen takaosa irti sivuseinistä. Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena luukun lasin särkyminen.
• Varmista ennen lampun vaihtoa, että laite on pois päältä. Näin vältät mahdollisen sähköiskun.
• Virrankatkaisulaite tulee integroida pysyvään johdotukseen johdotussäätöjen mukaisesti.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

Turvallisuusohjeet

Asennus

Varoitus! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.

• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden lähellä.

• Älä asenna laitetta tason päälle.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

Sähköliitäntä

Varoitus! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.

• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.

• Kytke pistoke maadoitettuun pistorasiaan.

• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.

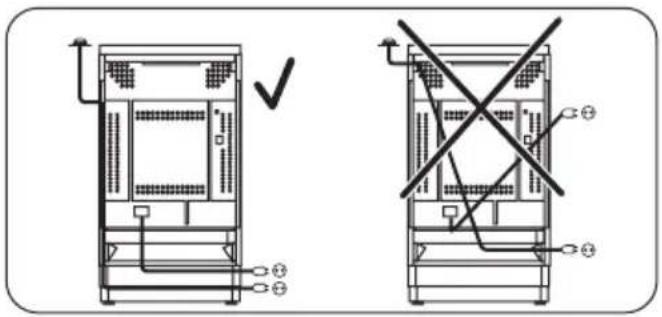

• Älä anna virtajohtojen koskettaa laitteen luukkuun, varsinkaan luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työka-luja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

Käyttö

Varoitus! Henkilövahinkojen, palovammojen tai sähköiskujen vaara.

• Käytä laitetta kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke laite pois toiminnasta jokaisen käyttökerran jälkeen.
• Laite kuumenee käytön aikana. Älä kosketa lämpövastuksiin. Käytä aina uunikintaita, kun käsittelet lisävarusteita tai uunivuokia.
• Avaa laitteen luukku varoen laitteen ollessa toimin-nassa. Laitteesta voi tulla kuumaa ilmaa.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä paina avointa uunin luukkua.

• Älä käytä ulkoista ajastinta tai erillistä kauko-ohjausjärjestelmää laitteen käyttämiseen.

• Pidä laitteen luukku aina suljettuna, kun laite on toi-minnassa.

• Älä aseta ruokavälineitä tai kattiloiden kansia keittoa-lueille. Ne kuumenevat.
• Kytke keittoalue off-asentoon käytön jälkeen.
• Älä käytä laitetta työtasona tai säilytystasona.

Varoitus! Olemassa on tulipalon tai räjähdyksen vaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä anna kipinöiden tai avotulen päästä laitteeseen avatessasi luukkua.
• Avaa laitteen luukku varoen. Alkoholia sisältävät ai-neet voivat kehittää helposti syttyvän alkoholin ja il-man seoksen.
• Älä yritä sammuttaa tulta vedellä. Kytke laite irti sähköverkosta ja peitä liekit kannella tai sammutuspeitteellä.

Varoitus! Laite voi muutoin vaurioitua.

• Emalipinnan vaurioitumisen tai värimuutoksien estäminen:

• Älä aseta uunivuokia tai muita esineitä suoraan laitteen pohjalle.
  – Älä aseta alumiinifoliota suoraan laitteen pohjalle.
  – Älä aseta vettä suoraan kuumaan laitteeseen.
  – älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.
  – Ole varovainen, kun irrotat tai kiinnität lisävarusteita.

• Emalipintojen värimuutokset eivät vaikuta laitteen toimintaan. Niitä ei katsota viaksi takuuoikeudellisessa mielessä.

• Käytä korkeareunaista uunivuokaa kosteiden leivonnaisten paistamisessa. Hedelmä- ja marjamehut voivat jättää pysyviä jälkiä.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.

• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioitu- neen pohjan omaavat keittoastiat voivat naarmuttaa keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.

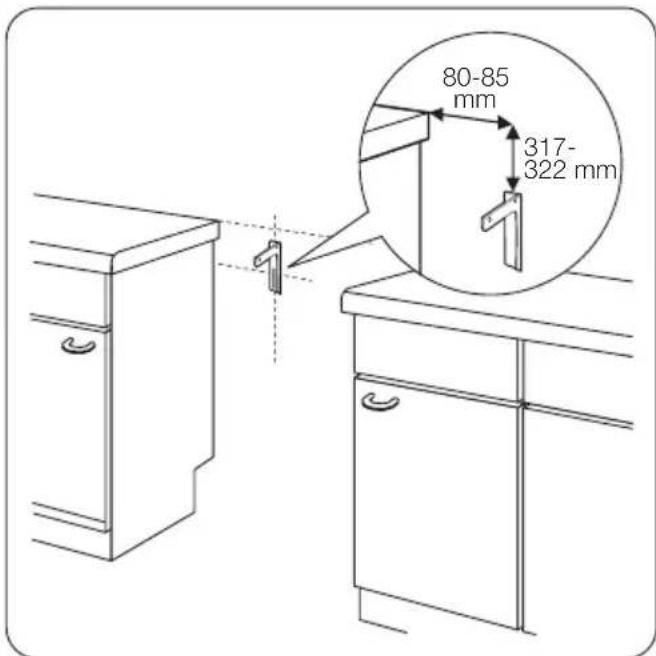

Varoitus! Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

Hoito ja puhdistus

Varoitus! Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteys valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on pai- nava!
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.

• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.

• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.
• Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

Sisävalo

- Käytä ainoastaan kodinkoneisiin tarkoitettuja hehku-lamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen.

Varoitus! Sähköiskun vaara.

• Ennen lampun vaihtamista laite on irrotettava pistorasiasta.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

Huolto

- Ota yhteyttä huoltoon laitteen korjaamiseksi. Suosittelemme vain alkuperäisten varaosien käyttöä.

Hävittäminen

Varoitus! Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voi- si jäädä kiinni laitteen sisälle.

Laitteen osat

1 Keittotason kytkimet
2 Lieden lukituksen merkkivalo
3 Hälytinajastimen säädin
4 Uunin lämpötilan valitsin
5 Lämpötilanäyttö
6 Keittotason merkkivalo
7 Uunin toimintojen valitsin
8 Lieden lukituksen painike
9 Lämpövastus
10 Uunin lamppu
11 Arvokilpi
12 Kannatin

Keittoalueet

1 Keittoalue 1000 W
2 Höyrynpoistoaukko
3 Keittoalue 1500 W
4 Keittoalue 1500 W
5 Keittoalue 2000 W

Varusteet

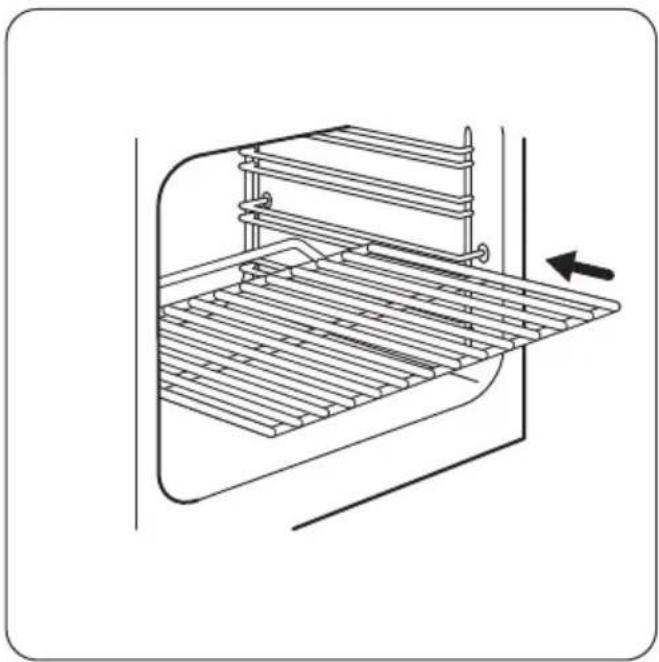

• Ritilä
Käytetään patojen, kakkuvuokien ja paistien alustana.
• Matalareunainen leivinpelti
Kakkujen ja pikkuleipien paistamiseen.
• Uunipannu
Käytetään leivonnassa, paistamisessa tai rasvanke- ruuastiana.

• Säilytyslaatikko
Säilytyslaatikko sijaitsee uunikammion alapuolella.

Varoitus! Säilytyslaatikko saattaa kuumentua uunin ollessa toiminnassa.

- Valinnaiset teleskooppikannattimet

Ritilöiden tai uunipeltien asettamista varten. Ne voidaan tilata erikseen.

Käyttöönotto

! Varoitus! Lue turvallisuutta koskevat luvut.

! Huomio Avaa uunin luukku aina tarttumalla kahvan keskeltä.

Uuden laitteen puhdistaminen

- Poista kaikki varusteet laitteen sisältä.

- Puhdista laite ennen ensimmäistä käyttökertaa.

! Huomio Älä käytä hankaavia puhdistusaineita. Ne voivat vahingoittaa pintoja. Lue ohjeet kohdasta "Hoito ja puhdistus".

Lieden lukitus

i Laitteen sähkövirtaan liittämisen tai sähkökatkok-sen yhteydessä lieden lukitus aktivoituu, etkä voi käyttää laitetta. Lukituksen merkkivalo vilkkuu punaisena.

Lieden lukituksen käyttöönotto ja käytöstä poisto

1. Käännä uunin toimintojen vääntimiä myötäpäivään kohti symbolia

2. Paina lieden lukituksen painiketta viiden sekunnin ajan. Lieden lukituksen merkkivalo vilkkuu vihreänä, kun poistat lukituksen, ja punaisena, kun asetat lukituksen päälle.

Esikuumennus

Esikuumenna tyhjä laite jäljelle jääneen rasvan polttamiseksi pois.

1. Valitse toiminto □ ja maksimilämpötila.

2. Anna laitteen käydä 45 minuuttia.

3. Aseta 📋-toiminto. Tämän toiminnon maksimilämpötila on 210 °C.

Keittotaso - Päivittäinen käyttö

Varoitus! Lue turvallisuutta koskevat luvut.

Tehotasot

Väännin Toiminto
0	Pois toiminnasta
1 - 6	Tehotasot1 - alhaisin lämpötila-asetus, 6 - korkein lämpötila-asetus

1. Anna laitteen käydä 15 minuuttia.

Varusteet voivat kuumentua tavallista enemmän. Laitteesta voi tulla hajua ja savua. Tämä on normaalia. Tarkista, että ilmavirtaus on riittävä.

Luukun mekaaninen lukitus

Estää lapsia avaamasta uunin luukkua.

1. Vedä luukun lukosta.

2. Avaa luukku.

Älä vedä luukun lukosta sulkiessasi luukkua!

Tärkeää Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

1. Käännä väännin haluamasi tehotason kohdalle. Keittotason merkkivalo syttyy.

2. Lopeta ruoanlaitto kääntämällä väännin asentoon O. Jos kaikki keittoalueet on kytketty pois päältä, keittotason merkkivalo sammuu.

Käytä jälkilämpöä vähentääksesi energian kulu- tusta. Kytke keittoalue pois toiminnasta noin 5 - 10 minuuttia ennen ruoanlaiton päättämistä.

Pikalevy

i Punaiset merkit osoittavat keittotason pikalevyn. Niissä on sisäänrakennettu ylikuumenemissuoja.

Hälytinajastin

Käytä tätä ajan asettamiseen.

Käännä ensin hälytysajastimen väännintä (ks. kappale Laitteen kuvaus) myötäpäivään ääriasentoon. Käännä sitä sitten takaisin päin haluttuun aikaan. Kun asetettu aika on kulunut, äänimerkki kuuluu ja keittoalue kytkeytyy pois päältä.

Keittotaso - Hyödyllisiä neuvoja ja vinkkejä

Keittoastiat

- Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

Energiansäästö

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittolevylle, ennen kuin kytket levyn toimintaan.
• Kytke keittolevy pois toiminnasta ennen kyp-sennysajan päätymistä ja hyödynnä jälkilämpö.
• Keittoastian pohjan tulee olla keittolevyn kokoinen.

Esimerkkejä keittotoiminnoista

Teho-taso:	Käyttökohde:
1 Lämpimänäpito
2 Hiljainen haudutus
3 Haudutus
4 Paistaminen / ruskistus
5 Kiehauttaminen
6 Kiehauttaminen / pikapaistaminen / up-popaistaminen

Keittotaso - Hoito ja puhdistus

Varoitus! Lue turvallisuutta koskevat luvut.

Tärkeää Palovammojen vaara jälkilämmön vuoksi! Anna laitteen jäähtyä.

Puhdista keittotaso jokaisen käytön jälkeen. Tarkista aina, että keittoastian pohja on puhdas.

i Naarmut tai tummat läiskät eivät vaikuta laitteen toimintaan.

Lian poistaminen:

1. Poista lika hienolla hankausaineella tai hankaussienellä.

2. Puhdista laite kostealla liinalla käyttäen vähän puhdistusainetta.

3. Kuumenna keittolevy alhaiseen lämpötilaan ja anna kuivua.

4. Huolla keittolevyt aika ajoin hieromalla vähän ompelukoneen öljyä levyjen pintaan. Pyyhi öljy lopuksi pois imukykyisellä paperilla.

Tärkeää Puhdista keittotason ruostumattomat teräsosat ruostumattomaan teräkseen tarkoitetulla puhdistusaineella.

i Keittolevyjen ympärillä olevat ruostumattomat teräsreunat voivat värjäytyä hieman lämmön vaikutuksesta.

Uuni - Päivittäinen käyttö

Varoitus! Lue turvallisuutta koskevat luvut.

Laitteen kytkeminen toimintaan ja pois toiminnasta

1. Käännä uunin toimintojen valitsin haluamasi toiminnon kohdalle.

2. Käännä lämpötilan säädin haluamasi lämpötilan kohdalle. Lämpötilan merkkivalo palaa uunin kuumenemisen aikana.

3. Laite kytketään pois toiminnasta kääntämällä uunin toimintojen valitsin ja lämpötilan valitsin Off-asentoon.

Ylikuumenemissuoja

i Ylikuumenemissuoja on toimivan termostaatin lämpörajoitin.

Jotta vaarallinen ylikuumeneminen ei vahingoittaisi uunin termostaattia, uunissa on ylikuumenemissuoja, joka

Uunin toiminnot

katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Varoitus! Ylikuumenemissuoja toimii vain, jos uunin termostaatti ei toimi oikein. Kun toimintahäiriöitä esiintyy, uunin lämpötila on erittäin korkea ja sen seurauksena kaikki ruoat voivat palaa. Ota välittömästi yhteyttä huoltoliikkeeseen uunin termostaatin vaihtamiseksi.

Uunin toiminto Käyttötarkoitus
	OFF-asento Laitteesta on katkaistu virta.
	Uunin lamppu Lampun sytyttäminen ilman uunitoimintoa.
	Ylä- ja alalämpö Ruokien ja leivonnaisten paistaminen yhdellä tasolla.
	Kevyt paisto Hienojen ja erityisten kakkujen leivonta.
	Alalämpö Rapeapohjaisten kakkujen paistaminen ja säilöminen.
	Maksigrilli Matalien ja suurien ruokamäärien grillaus sekä leivän paahtaminen.
	Pikakuumennus Suurikokoisten lihapalojen tai lintupaistien paistaminen yhdellä tasolla. Gratinointi ja ruskistus.
	Matalalämpö Mureiden ja mehukkaiden paistien paistaminen. Tämän toiminnon maksimilämpötila on 125 °C.

Uuni - lisävarusteiden käyttäminen

Varoitus! Lue turvallisuutta koskevat luvut.

Leivinpellin asettaminen paikoilleen

Aseta leivinpelti uunikammion keskelle etu- ja takaseinän väliin. Tällöin lämpö voi kiertää leivinpellin etu- ja takaosassa. Varmista, että leivinpelti on asetettu kuvan mukaisesti niin, että kalteva puoli on takana.

Varoitus! Älä paina leivinpeltiä kokonaan uunikammion takaseinään. Muutoin lämpö ei kierrä leivinpellin ympärillä. Ruoka voi tällöin palaa, erityisesti leivinpellin takaosassa.

Ritilän asettaminen kannattimille

Aseta uunipelti uunikammion keskelle etu- ja takaseinän väliin. Uunipellin takaosa on muotoiltu niin, että lisäva-rusteen asetus oikeaan asentoon on helppoa. Tarkista, että uunipelti on kuvan mukaisesti.

Uunipeltien ja ritilän asettaminen kannattimille

Aseta pellit kannattimille siten, että kääntyvä reuna tulee taakse ja osoittaa pohjaa kohti. Työnnä pellit ja ritiät kannatinkiskojen väliin.

Ritilän ja korkeareunaisen uunipannun asettaminen samanaikaisesti

Aseta ritilä uunipannun päälle. Työnnä uunipannu kannatinkiskojen väliin jollekin kannatintasolle.

Huomio Käytä korkeareunaista uunipeltiä kosteiden leivonnaisten paistamisessa.

Hedelmämehut voivat aiheuttaa pysyviä tahroja emalipintaan.

• Sulje uunin luukku aina käytön aikana, myös grillauksen ollessa käynnissä.
• Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.
• Kosteutta voi tiivistyä uunin sisään ja luukun laseihin. Tämä on normaalia. Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.
• Pyyhi kosteus pois jokaisen käyttökerran jälkeen.
• Älä aseta mitään esinettä suoraan uunin pohjalle äläkä peitä osia alumiinifoliolla kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

Kakkujen paistaminen

• Paras kypsennyslämpötila on 150 °C - 200 °C.
• Esikuumenna uunia noin 10 minuuttia ennen paista-mista.
• Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.
• Jos laitat uuniin kaksi leivinpeltiä yhtä aikaa, jätä pel- tien väliin yksi tyhjä kannatintaso.

Lihan ja kalan kypsentäminen

- Älä paista uunissa kaloja, jotka painavat alle 1 kg. Jos paistomäärä on liian pieni, lihasta tulee kuiva.

• Kun haluat kypsentää punaisen lihan kypsäksi ulkoapäin ja mehukkaaksi sisältä, aseta lämpötilaksi 200 °C - 250 °C.
• Kun kypsennät valkoista lihaa, siipikarjaa ja kalaa, aseta lämpötilaksi 150 °C - 175 °C.
• Laita uunipannu hyvin rasvaisten ruokien alle estääksesi rasvaroiskeiden aiheuttamat pysyvät tahrat.
• Anna lihan levätä noin 15 minuuttia ennen leikkaamista, jotta lihaneste ei valu pois.
• Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää uunivuokaan hiukan vettä. Jotta savu ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

Matalalämpö

Kun käytät Matalalämpö-uunitoimintoa, älä koskaan peitä ruokia. Älä käytä kantta.

Matalalämpö-toiminnossa lihasta tulee erittäin mureaa ja mehevää. Käytä tätä toimintoa saavuttaaksesi mureita ja rasvattomia liha- ja kalapaloja. Matalalämpö-toiminto ei sovi patapaistille tai rasvaisille porsaanpaisteille. Käytä 125 °C pienempien lihapalojen (esim. pihvien) kohdalla.

Paistoajat

Paistoaika riippuu ruokalajista, ruoan koostumuksesta ja määrästä.

Seuraa kypsymistä aluksi. Kokemuksen kautta löydät paistoastioillesi, resepteillesi ja valmistettaville määrille parhaiten sopivat asetukset (teho, paistoaika jne.).

Ylä- ja alalämpö

Ruokalaji	Leivinpellin tyyppi ja kan-natintaso	Esilämmitysaika (minuuttia)	Lämpötila (°C)	Kypsennys- tai paistoaika (mi-nuuttia)
Pasteijat (250 g)	emalipelti kannatintasolla 3	-	150	25 - 30
Matala kakku (1000 g)	emalipelti kannatintasolla 2	10	160 - 170	30 - 35
Hiivalla kohotettu omenakakku (2000 g)	emalipelti kannatintasolla 3	-	170 - 190	40 - 50
Omenapiiras (1200 + 1200 g)	kaksi pyöreää alumiinivuo-kaa (halkaisija 20 cm) kan- natintasolla 1	15 180 - 200	50 - 60
Pienet kakut (500 g)	emalipelti kannatintasolla 2	10	160 - 180	25 - 30
Vähärasvainen so- kerikakku (350 g)	yksi pyöreä alumiinivuoka (halkaisija 26 cm) kannatin- tasolla 1	10 160 - 170	25 - 30
Pannukakku (1500 g)	emalipelti kannatintasolla 2 - 160 - 170			45 - 551)
Kana, kokonainen (1350 g)	uuniritilä tasolla 2, leivinpel- ti tasolla 1	- 200 - 220	60 - 70
Kana, puolikas (1300 g)	uuniritilä tasolla 3, leivinpel- ti tasolla 1	- 190 - 210	30 - 35
Porsaankyljykset (600 g)	uuniritilä tasolla 3, leivinpel- ti tasolla 1	- 190 - 210	30 - 35
Piirakka (800 g)	emalipelti kannatintasolla 2	20	230 - 250	10 - 15
Täytetty hiivalla ko- hotettu kakku (1200 g)	emalipelti kannatintasolla 2 10 - 15 170 - 180 25 - 35
Pizza (1000 g)	emalipelti kannatintasolla 2	10 - 15	200 - 220	30 - 40
Juustokakku (2600 g)	emalipelti kannatintasolla 2	-	170 - 190	60 - 70
Sveitsiläinen omena- piirakka (1900 g)	emalipelti kannatintasolla 1 10 - 15 200 - 220 30 - 40
Joulukakku (2400 g)	emalipelti kannatintasolla 2	10 - 15	170 - 180	55 - 652)
Kinkkupiiras (1000 g)	yksi pyöreä vuoka (halkai- sija 26 cm) kannatintasolla 1	10 - 15 220 - 230	40 - 50
Maalaisleipä (750 + 750 g)	kaksi pyöreää alumiinivuo-kaa (halkaisija 20 cm) kan- natintasolla 1	183)	180 - 200 60 - 70
Romanialainen so- kerikakku (600 + 600 g)	kaksi pyöreää alumiinivuo-kaa (pituus: 25 cm) kanna- tintasolla 2	10 160 - 170	40 - 50
Romanialainen so- kerikakku - perintei- nen (600 + 600 g)	kaksi pyöreää alumiinivuo-kaa (pituus: 20 cm) kanna- tintasolla 2	- 160 - 170	30 - 40
Hiivasämpylät (800 g)	emalipelti kannatintasolla 2 10 - 15 200 - 210 10 - 15
Kääretorttu (500 g)	emalipelti kannatintasolla 1	10	150 - 170	15 - 20
Marenki (400 g)	emalipelti kannatintasolla 2	-	100 - 120	40 - 50
Murotaikinakakku (1500 g)	emalipelti kannatintasolla 3 10 - 15 180 - 190 25 - 35
Sokerikakku (600 g)	emalipelti kannatintasolla 3	10	160 - 170	25 - 35
Voikakku (600 g)	emalipelti kannatintasolla 2	10	180 - 200	20 - 25

1) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.
2) Jätä kakku uuniin kymmeneksi minuutiksi laitteen virran katkaisemisen jälkeen.
3) Aseta esilämmityksen lämpötilaksi 250 °C.

Kevyt paisto

Ruokalaji	Leivinpellin tyyppi ja kannatintaso	Esilämmitysaika (mi-nuuttia)	Lämpötila (°C)	Kypsennys- tai pais-toaika (minuuttia)
Pienet kakut (500 g)	emalipelti kannatinta-solla 1	10 180 30
Pasteijat (250 g) emalipelti kannatinta-solla 1		10 150 35
Vähärasvainen so-kerikakku (350 g)	emalipelti kannatinta-solla 1	10 175 35
Kääretorttu (500 g) emalipelti kannatinta-solla 1		10 180 15
Tuulihatut (500 g)	emalipelti kannatinta-solla 1	15 220 35
Marenki (400 g) emalipelti kannatinta-solla		10 125	120
Täytekakku (500 g)	emalipelti kannatinta-solla 1	10 175 30

Maksigrilli

Ruokalaji	Kannatintaso	Esilämmitysaika (minuuttia)	Lämpötila (°C)	Kypsennys- tai paistoaika (minuuttia)
Paahtoleipä (500 g)	3	4	250	2 - 4
Kana, puolikas (1200 g)	2	-	230	30 + 30

Ruokalaji Kannatintaso	Esilämmitysaika (minuuttia)	Lämpötila (°C)	Kypsennys- tai paistoaika (minuuttia)
Naudanlihapihvit (1000 g)	3 10 250 15 + 15
Porsaankyljykset (500 g)	3 - 230 25 + 25

Uuni - Hoito ja puhdistus

Varoitus! Lue turvallisuutta koskevat luvut.

• Puhdista laitteen etupinnat lämpimällä vedellä ja mie-dolla pesuaineella käyttäen pehmeää puhdistusliinaa.
• Käytä metallipintojen puhdistuksessa tavanomaista puhdistusainetta.
• Puhdista uuni sisältä jokaisen käytön jälkeen. Tällä tavoin se on helpompi puhdistaa eivätkä roiskeet pala kiinni.
• Poista itsepintaiset tahrat erityisellä uuninpuhdistusaineella.
• Pese kaikki uunin varusteet (käytä pehmeää liinaa, lämmintä vettä ja pesuainetta) jokaisen käytön jälkeen ja anna niiden kuivua.
• Jos käytät tarttumattomia varusteita, älä käytä puhdistuksessa voimakkaita pesuaineita, teräviä esineitääläkä pese niitä astianpesukoneessa. Tarttumaton pinta voi vaurioitua.

Uunipeltien kannatinkiskot

Kannatinkiskot voidaan ottaa pois sivuseinämien puhdistuksen ajaksi.

Kannatinkiskojen irrottaminen

① Vedä kannatinkiskon etuosa irti sivuseinästä.

② Vedä kannatinkiskon takaosa irti sivuseinästä ja ota kannattimet pois.

Kannatinkiskojen kiinnittäminen

Kiinnitä kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Kannatinkiskojen pyöristettyjen päiden on oltava eteenpäin.

Uunin katto

Uunin katossa olevaa lämmitysvastusta voidaan siirtää, jolloin uunin katto on helpompi puhdistaa.

Varoitus! Katkaise virta laitteesta ennen kuin siirrät lämmitysvastusta. Tarkista, että laite on ä. Palovammojen vaara!

① Ruuvaa lämmitysvastusta paikallaan pitävä ruuvi irti. Käytä ensimmäisellä kerralla ruuvi-meisseliä.

② Vedä varovasti lämmitysvastusta alaspäin. Nyt uunin katto on helppo puhdistaa.

Puhdista uunin katto lämpimällä vedellä ja miedolla puhdistusaineella käyttäen pehmeää puhdistusliinaa. Anna pintojen lopuksi kuivua.

Lämmitysvastuksen asentaminen paikalleen

1. Asenna lämmitysvastus takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Varoitus! Varmista, että lämmitysvastus on asennettu oikein eikä putoa alas.

Uuninluukun puhdistaminen

Uuninluukussa on kaksi päällekkäin asetettua lasia. Irrota uuninluukku sen puhdistamisen helpottamiseksi.

Varoitus! Uuninluukku voi vahingossa sulkeutua, jos yrität irrottaa sisemmän lasin luukun ollessa paikallaan.
Varoitus! Varmista, että lasipaneelit ovat jäähtyneet ennen luukun puhdistamista. On olemassa lasin rikkoutumisvaara.
Varoitus! Jos luukun lasipaneelit vaurioituvat tai niissä on naarmuja, niiden kestävyys heikkenee ja ne voivat rikkoutua. Vaihda tällöin lasipaneelit. Kysy lisätietoja valtuutetusta huoltoliikkeestä.

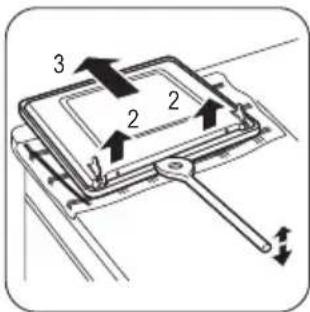

Uuninluukun ja lasilevyn irrottaminen

① Avaa luukku koko-naan auki ja pidä kiinni molemmista saranoista.

② Nosta ja käännä sara-noissa olevia vipuja.

③ Sulje uuninluukku ensimmäiseen avausasentoon (puoliväliin). Vedä luukkua sen jälkeen eteenpäin ja irrota se pai-kaltaan.

4 Aseta uuninluukku ta- saiselle alustalle peh- meän kankaan päälle. Poista luukun alareunas- ta kaksi ruuvia ruuvimeis- selin avulla.

Tärkeää Pidä ruuvit tal- lessa.

6 Nosta luukun sisä- osaa.
⑦ Puhdista luukun sisä-puoli.

Puhdista lasi vedellä ja miedolla puhdistusaineella. Kuivaa varovasti.

⑤ Avaa luukun sisäosa puu- tai muovikaapimen tms. avulla.

Pidä kiinni luukun ulko-osasta ja paina luukun si-säosaa luukun yläreunaa vasten.

Varoitus! Puhdista lasilevy vain vedellä ja miedolla puhdistusaineella. Hankaavat puhdistusaineet, tahranpoistoaineet ja terävät esineet (esim. veitset tai kaapimet) voivat aiheuttaa vaurioita lasiin.

Luukun ja lasilevyn kiinnittäminen takaisin paikalleen

Kun puhdistustoimenpide on suoritettu, aseta uuninluukku paikoilleen. Suorita edellä kuvatut toimenpiteet päinvastaisessa järjestyksessä.

Laatikon irrotus

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

Laatikon irrotus

1. Vedä laatikkoa ulos, kunnes se pysähtyy.

1. Nosta laatikkoa hitaasti.
2. Vedä laatikko kokonaan ulos.

Laatikon asentaminen

Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

Varoitus! Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita,

muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytettäessä. Tulipalon vaara.

Uunin lamppu

Varoitus! Ole varovainen vaihtaessasi uunin lamppua. Kytke laite aina pois toiminnasta ennen

Käyttöhäiriöt

lampun vaihtamisen aloittamista. Olemassa on sähköiskuvaara.

Varoitus! Tässä laitteessa olevat polttimot ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita. Älä käytä niitä huoneiden tai huoneen osien valaisemiseen. Jos lampun vaihto on tarpeen, uuden lampun on oltava samantehoinen ja tarkoitettu ainoastaan kodinkoneita varten.

Ennen uunin lampun vaihtamista:

• Kytke laite pois päältä.
• Irrota sulakkeet sulaketaulusta tai katkaise virta pääkytkimestä.
• Peitä uunin pohja kankaalla. Tämä estää uunin lampun ja suojalasin vaurioitumisen.

Uunin lampun vaihtaminen:

1. Lampun suojalasi sijaitsee uunin takaosassa. Irrota suojalasi kiertämällä sitä vastapäivään.
2. Puhdista suojalasi.
3. Vaihda tilalle uunin lamppu, jonka lämmönkestä- vyys on 300 °C. Käytä ainoastaan entisen lampun mukaista lamp- putyyppiä. Sen on oltava samantehoinen ja tarkoi- tettu ainoastaan kodinkoneita varten.
4. Kiinnitä suojalasi paikalleen.

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei toimi lainkaan.	Sulaketaulun sulake on palanut.	Tarkista sulake. Jos sulake palaa useita kertoja, ota yhteys sähkö-asentajaan.
Uuni ei kuumene.	Uunia ei ole kytketty toimintaan.	Kytke uuni toimintaan.
Uuni ei kuumene.	Tarvittavia asetuksia ei ole tehty.	Tarkista asetukset.
Uunin valo ei syty.	Uunin lamppu on palanut.	Vaihda uunin lamppu.
Ruokien päällä ja uunin sisällä on höyryä ja kosteutta.	Ruoka on jätetty uuniin liian pitkäksi ajaksi.	Älä jätä ruokia uuniin 15–20 minuut-tia pitemmäksi ajaksi kypsennyksen jälkeen.

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltoliikkeeseen.

Suosittelemme, että kirjoitat tiedot tähän:

Malli (MOD.) ....

Tuotenumero (PNC)

Sarjanumero (S.N.)

Huoltoliikkeen vaatimat tiedot on merkitty arvokilpeen.

Arvokilpi sijaitsee uunin sisäosan etukehyksessä.

Asennus

Varoitus! Lue turvallisuutta koskevat luvut.

Laitteen sijoittaminen

Voit asentaa laitteen yhden kaapin viereen, kahden kaapin väliin ja nurkkaan.

Vähimmäisetäisyys

Mitat cm
A	69
B	61

Tekniset tiedot

Mitat
Korkeus 854-919 mm
Leveys 500 mm
Syvyys 600 mm

Mitat
Kokonaisteho 8665 W
Jännite 230 V
Taajuus 50 Hz

Tasapainotus

Uuni toimitetaan 900 mm korkeana ja 500 mm syvänä.

Uunin korkeutta ja syvyyttä voidaan muuttaa seuraavasti:

1. Aseta liesi yhden sivun varaan.
2. Säädä jalustan syvyyttä ruuvaamalla ruuvi A auki ja löysäämällä kannattimen ruuveja B.

1. Aseta vaadittu syvyys.

2. Ruuvaa kiinni ruuvit A ja B.

3. Säädä korkeutta ruuvaamalla jalustan takaosan keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia) auki.

1. Paina jalusta vaadittuun korkeusasetukseen (900, 880 tai 850 mm).

2. Kierrä kiinni ruuvit C ja D.

Tärkeää Aseta keittotason pinta muiden työtasojen korkeudelle laitteen pohjalla olevilla pienillä säätöjaloilla.

Kaatumiseste

Varoitus! Kaatumiseste on asennettava. Asenna kaatumiseste, jotta laite ei kaadu väärän kuormituksen seurauksena.

Varoitus! Laitteessa on kuvan mukainen symboli (mallikohtainen), joka muistuttaa kaatumisesteen asentamisesta.

Tärkeää Varmista, että asennat kaatumisesteen oikealle korkeudelle.

Kaatumisesteen asentaminen

1. Määritä laitteen oikea korkeus ja leveys ennen kuin kiinnität kaatumisesteen.

2. Tarkista, että laitteen takana oleva seinäpinta on tasainen.

3. Asenna kaatumiseste 317-322 mm laitteen yläreunan alapuolelle ja 80-85 mm päähän laitteen sivusta kannattimen pyöreään reikään. Kiinnitä se tiukasti ruuveilla vankkaan materiaaliin tai käytä sopivaa vahviketta (seinä).

4. Reikä on laitteen takaosan vasemmalla puolella. Katso kuva.

5. Jos olet muuttanut lieden mittoja, kohdista kaatu-miseste oikein.

Tärkeää Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

Sähköliitäntä

Valmistaja ei vastaa vahingoista, jos kappaleen "Turvallisuusohjeet" ohjeita ei ole noudatettu.
Laitteen mukana ei toimiteta pistoketta eikä virtajohtoa. Soveltuvat virtajohtotyypit: H05 RR-F riittävällä pinta-alalla.
Varoitus! Ennen kuin virtajohto liitetään liittimeen, mittaa sähköverkon vaiheiden ja nollan välinen jännite.

Ympäristönsuojelu

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä ✉ merkittyjä kodinkoneita kotitalousjätteen mukana.

Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Katso sitten laitteen takana olevasta kytkentämerkistä oikeaoppisen sähköasennuksen ohjeet. Täten vältetään asennusvirheet ja laitteen sähköosien vaurioituminen.

Virtajohto ei saa olla kosketuksessa kuvassa olevan laitteen osan kanssa.

Pakkausmateriaalit ovat ympäristöä säästäviä, ja ne voidaan käyttää uudelleen. Muoviosiin on merkitty kansainvälinen materiaalin tunniste, esim. PE, PS jne. Vie pakkausmateriaalit niille tarkoitettuihin jätteenkeräyssäiliöihin.

Innehåll
