KÄYTTÖOHJE SH8R OSBY

• Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa.
• Tutustu uuden lieden toimintaan ja sen toimintoihin siinä järjestyksessä, kun ne käyttöohjeessa esitetään.
• Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että liesi on turvallinen käyt tää ja kestää käy tös sä pitkään.
• Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suojaamaanliettävahingoilta.
• Säilytä käyttöohje tulevaa tarvetta varten.

Huomaa, että tämä käyttöohje koskee useita eri liesimalleja. Täs tä syystä hank ki mas sa si liedessä ei välttämättä ole kaikkia toi min to ja.

Huom!

Älä käytä liettä ennen kuin olet lukenut käyttöohjeet kokonaan.

Liesi on tarkoitettu vain normaaliin käyttöön ohjeiden mukaisesti. Muu käyttö (esim. keittiön lämmitys) voi aiheuttaa henkilö- tai omaisuusvaurioita.

Valmistaja pidättää oikeuden muutoksiin, jotka eivät vaikuta lieden toimintaan.

SISÄLTÖ

Tärkeitä turvaohjeita....4

Tuotteen kuvaus 9

Muita tietoja ....10

Asennus....11

Käyttö....13

Uunin käyttö - käytännön vinkkejä 19

Puhdistus ja huolto 21

Toimet ongelmatilanteissa 25

Tekniset tiedot....26

Huomautus. Laitejasensaatavillaolevatosat kuumenevat käytön aikana. Varo erityisesti kosketta-masta mitään kuumennuselementtejä, sillä ne voivat olla kuumia. Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman aikuisen valvontaa.

Tätä laitetta ei saa käyttää henkilöt (alle 8-vuotiaat mukaan lukien), joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt on heikentyneet tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heidän tu-rvallisuudestaan vastuussa oleva henkilö valvo heitä tai ole antanut heille opastusta heidän turvallisuude-staan. Varmista, että lapset eivät leiki laitteella. Älä anna lasten puhdistaa laitetta tai käyttää sitä ilman valvontaa.

Huomautus. Valvomaton rasvan tai öljyn keittämi- nen keittotasolla voi olla vaarallista ja siitä saattaa aiheutua tulipalo.

ÄLÄKOSKAANyritäsammuttaatultavedellä.

Sammuta laite ja peitä liekki kannella tai syttymät- tömällä huovalla.

Huomautus. Tulipalon vaara: Älä säilytä mitään keittopinnalla.

Huomautus. Jos keittoalue on halkeillut, katkaise virta, jotta vältät sähköiskun vaaran.

Uuni kuumenee käytön aikana hyvin kuumaksi ja jäähtyminen pois päältä kyt ke mi sen jälkeen vie aikaa.

Uunin ollessa käytössä saattaa laite kuumentua paljon. Älä päästä lapsia laitten läheisyyteen.

Huomautus. Älä käytä uunin luukun lasien puhdistamiseen hankaavia puhdistusaineita tai metallisia puhdistusvälineitä, sillä ne voivat aiheuttaa lasin naarmuuntumisen.

Huomautus. Varmista ennen uuninlampun vaihta-mista, että laite on irrotettu verkkovirrasta, jotta vältät mahdollisen sähköiskun.

Älä puhdista laitetta höyrypuhdistuslaitteella.

• Pidä lapset poissa lieden läheisyydestä sen ollessa päällä.
• Astiat, keittoalueet, uuni ja lämpösuoja kuumenevat käytön aikana hyvin kuumiksi ja jäähtyminen keittoalueen tai uunin pois päältä kytkemisen jälkeen vie ai kaa.
• Älä anna lasten käyttää lieden painikkeita tai uunin luukkua tai leikkiä niillä. Pidä lapset mahdollisimman kaukana liedestä.
• Grillauksen aikana grillivastukset hehkuvat. Huolehdi, ettei ruoka kosketa vas tuk sia, jotta se ei syttyisi palamaan.
• Huolehdi, etteivät muiden sähkölaitteiden virtajohdot, erityisesti lieden lä hei syy des sä olevat jatkojohdot, joudu kosketuksiin kuumien keittoalueiden kanssa ja etteivät ne jää uunin luukun väliin.
• Lieden keraamista keittotasoa tai uunia ei missään tapauksessa saa käyttää sisätilojen lämmittämiseen.
• Öljyt ja rasvat saattavat kuumetessaan syttyä palamaan. Valvo liettä aina fri tee ra uk sen ja grillauksen aikana.
• Älä pane uunin pohjalle alumiinifoliota, sillä se saattaa vahingoittaa pohjan emalipinnoi-tetta.
• Älä myöskään pane astioita suoraan uunin pohjalle.
• Mikäli lieden toiminnassa ilmenee vikaa, katkaise virta lieden pääkatkaisijasta. Lieden saa ottaa uudelleen käyttöön vasta, kun koulutettu huoltohenkilö on korjannut vian.

Keraaminen keittotaso on karkaistu kestämään kuumaa, kylmää ja lämpöti la nva ih te lu ita. Keittotasoon kohdistuvia, esimerkiksi maustepurkkien tai muiden kovien esineiden putoamisesta aiheutuvia iskuja tulee välttää.

• Keraamisia keittoalueita ei saa kytkeä päälle ilman astiaa eikä niiden päällä saa säilyttää mitään.
• Keittoalueelle asetettavan astian pohjan tulee olla puhdas ja kuiva.
• Sokeri ja sokeripitoiset roiskeet tulee pyyhkiä keraamiselta keittotasolta mah dol li sim man pian tason ollessa vielä lämmin, jotta ne eivät pala siihen kiinni.
• Keraamisella keittotasolla ei saa käyttää alumiinifoliota eikä alumiinisia tai muovisia asti-oita.
• Varo naarmuttamasta keraamista keittotasoa koruilla, astioilla tai terävillä esi ne illä.
• Muovisia taloustarvikkeita (lusikat, kulhot jne.) ei saa asettaa kuumalle ke it to ta sol le, sillä ne saattavat sulaa siihen kiinni.
• Mikäli keraamiseen keittotasoon tulee syviä naarmuja, virta tulee välittömästi katkaista pääkatkaisijasta.

• Uunin sisälle muodostuva höyry poistuu keraamisen keittotason ta ka reu nas sa olevista höyryaukoista. Aukkoja ei saa peittää tai tukkia. Höyry on kuumaa!

• Käytä uunia vain silloin, kun laitat ruokaa runsaasti. 1 kg lihaa voi yhtä hyvin laittaa keittotasolla, mikä kuluttaa vähemmän energiaa.

• Katkaise virta ajoissa ja käytä jälkilämpöä. Jos ruoan paistamisaika ylittää 40 mi nuut tia, käytä jälkilämpöä hyväksi kat kaisemallavirta10minuuttiaennenarvioitua kypsymisaikaa.
• Kun kypsennät ruokaa, pidä uunin luukku suljettuna ja käytä kiertoilmatoi-mintoa.
• Uunin luukun on oltava kunnolla kiinni. Lämpö voi vuotaa tiivistekumiin tart tu neen lian takia. Pidä luukun tiivisteet puh taa na.

Pakkausmateriaalit, käytetyt sähkölaitteet, varaosat ja muut vastaavat voidaan käyt tää uudelleen. Hävitä ne jätehuol- tolainsäädännön mukaisesti ja kierrätä mikäli mahdollista.

Jos poistatte laitteen lopullisesti käytöstä, älkää viekö sitä ta valliseenyhdyskuntajätesäiliöön, vaan toimittakaa laite lä him pään kierrätys- tai uudelleenkäyttökeskukseen. Laitteessa, sen käyttöhjeissa tai pakkauksessa

onkierrätyskelpoisuus-merkki.

Laite on valmistettu kierrätyskelpoisista ma te- riaaleista.Kierrättämälläautattesuojelemaan luontoa.

Jos ette tiedä, missä lähin kierrätys- tai uudel- leenkäyttökeskus sijaitsee, kysykää kunnan ympäristöhallinnolta.

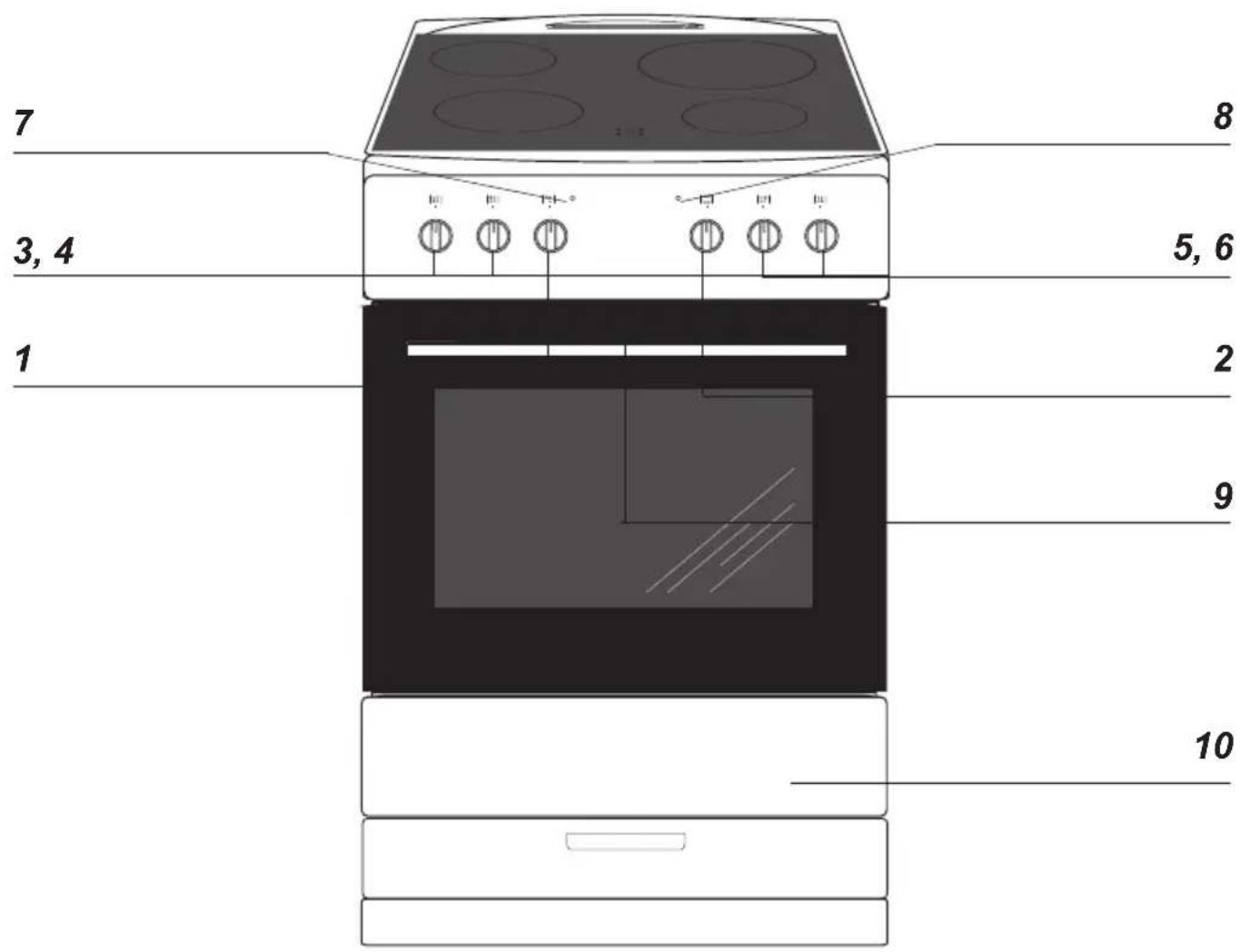

TUOTTEEN KUVAUS

7 3, 4 1 2 5, 6 9 10 8

1 Uunin lämpötilasäädin
2 Uunin toimintosäädin
3 Keittoalueen säädin (etuvasen)
4 Keittoalueen säädin (takavasen)
5 Keittoalueen säädin (takaoikea)
6 Keittoalueen säädin (etuoikea)
7 Uunin lämpötilan osoitin
8 Valodiodi
9 Lapsilukko
10 Säilytystila

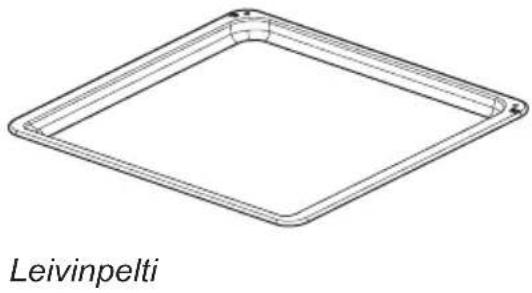

Laitteen vakiovarusteet

Grilliritilä Uunipannu

• Keittiön on oltava kuiva ja tuuletettu, ja sii-nä on oltava toimiva ilmanvaihto. Lieden sijainnin on varmistettava pääsy kaikkiin käytettäviin osiin. Liesi on asetettava kovalle ja tasaiselle lattialle (sitä ei saa sijoittaa alustalle).
• Liettä ei saa nostaa päälllyslevystä.
• Jos liesi rakennetaan keittiön kalusteisiin, sen työtason korkeus saa olla enintään 900 mm lattiasta. Jos liesi sijoitetaan keittiön kalusteiden väliin, niiden päällyksen ja liimaukseen käytetyn liiman on kestettävä vähintään 100 °C:n lämpötilaa. Jos näin ei tehdä, pinta voi mennä pilalle tai päällys voi irrota. Jos kalusteiden lämmönkestosta ei ole varmuutta, lieden ja kalusteiden väliin on jätettävä n. 2 cm tilaa.
• Liesituuletin on asennettava tuotteen mukana toimitettujen käyttöohjeiden mukaisesti.
• Laitteen taso on säädettävä ennen sen käyttöönottoa. Taso säädetään säätöjalkojen avulla, jotka ovat vetolaatikossa.

Kaatumisvarmistuksen asennus seinään

Sähköasentajan, jolla on asianmukainen pätevyys ja valtuutus, on tehtävä kaikki sähkötyöt. Sähkönsyöttöön ei saa tehdä muokkauksia tai tahallisia muutoksia.

Liesi on valmistettu toimimaan yksivaiheisella vaihtovirralla (230 V 1 N\~50 Hz), ja siinä on 3 x 4 mm² liitäntäjohto.

Lieden sähkönsyötössä on oltava turvakytkin, joka mahdollistaa virran katkaisun hätätilanteessa. Turvakytkimen työkosketinten välisen etäisyyden on oltava vähintään 3 mm.

Ennen lieden liittämistä virtalähteeseen on tärkeää lukea tietokilven ja kytkentäkaavion tiedot.

Varoitus: Asentaja on velvollinen antamaan käyttäjälle laitteen sähköliitäntäsertifikaatin (joka on takuukortin mukana).

Kytkentäkaavio

Varoitus: Kuumennuselementtien jännite 230 V.

Varoitus: Minkä tahansa liitännän tapauksessa turvavaijeri on liitettävä ⏚PE-päättee-seen.

Neutraali N: BU - sininen

Maadoitus PE: GNYE - vihreä/keltainen

Virtapiiri on suojattava

40A:n sulakkeella.

Liitäntäjohdon suositeltu tyyppi:

H05VV-F, 3 x 4 mm².

Tärkeää!

Jos kiinteä virtalähteen kaapeli vaurioituu, sen vaihtaminen on annettava valmistajan, valtuutetun huoltoliikkeen tai pätevän henkilön tehtäväksi vaaran välttämiseksi.

Ennen käyttöönottoa

• Poista kaikki pakkauksen osat ja puhdista uunin sisäpuoli. Uunin puhdistamiseen tulee käyttää vain lämmintä vettä, johon on lisätty hiukan astianpesuainetta.
• Poista kaikki uunin varusteet ja puhdista ne lämpimällä vedellä ja tavallisella astianpesuaineella.
• Poista sen suojateippi ennen käyttöönottoa.
• Tuuleta tila (kytke ilmanvaihtolaitteet päälle tai avaa ikkuna).
• Lämmitä uunia noin 30 minuuttia 250°C, poista lika ja puhdista laite perusteellisesti.

KEITTOALUEIDEN KÄYTTÖ

0 Keittoalue pois päältä
- Lämpimänä pito
1 Haudutus
• Voimakas haudutus
2Paistaminen
- Voimakaspaistaminen
3 Kiehautus

Kun keittoalue tai uuni kytketään päälle, syttyy valodiodi [8].

Kunkin keraamisen keittoalueen lämpöti laa säädetäänomalla7-portaisellasäätimellä.

Keittoalueiden säätimissä on asen to jen

lisäksi myös kolme pisteillä merkittyä välia-sentoa.

Näitä väliasentoja käytetään, kun alem man tason lämpötila on liian alhainen ja ylemmän tason lämpötila liian kor kea.

Näin keittoalueen lämpötila voidaan so vit taa ruoan tyypin ja määrän mukaan.

Eri asentoja käytetään lähinnä seu ra avas sa kuvatuin tavoin.

- Keittoalue poissa päältä - 0

Kun keraaminen keittotaso on kytketty pois päältä, jälkilämpöä voidaan käyttää hauduttamiseentailämpimänäpitämiseen.

• Lämpimänä pito

Käytetään ruoan hauduttamiseen al ha isella lämmöllä.

- Haudutus - 1

Käytetään keskisuurten ruokamäärien kypsennykseen sekä silloin, kun ruokaa halutaanhauduttaatasaisestijapienellä energiankulutuksella.

• Voimakas haudutus

Suurten ruokamäärien haudutukseen.

Alhaisella lämmöllä tapahtuvaan pit kä kestoiseenpaistamiseen.

• Voimakas paistaminen

Lihan paistamiseen ja kor keas sa lämpötilassatapahtuvaankypsennykseen.

- Kiehautus - 3

Ruoanlaiton alussa nopeaan kie hau tukseen ja nopeiden ruokien valmistukseen täydellä teholla.

Jälkilämmönosoitin

Jälkilämmönosoitin näyttää, mikäli jon kin keittoalueen pinta on lämpimämpi kuin 50 °C. Näin vältyt palovammoilta. Jälkilämpöä voidaan myös käyttää ruo ki en pitämiseen lämpimänä lyhyehkön ajan.

Jälkilämmönosoitin

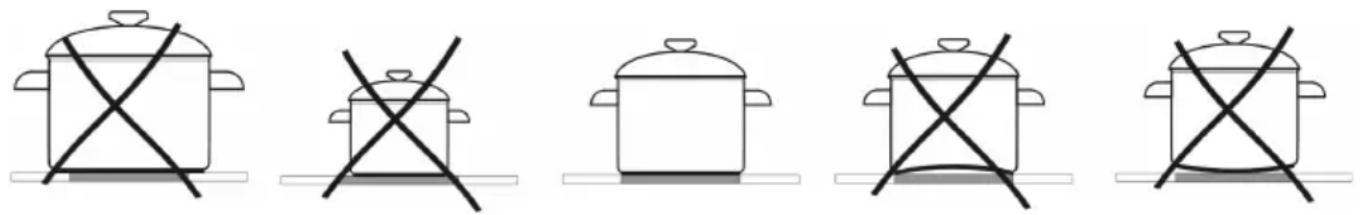

ASTIOIDEN VALINTA

Keraaminen keittotaso vaatii astioilta enemmän kuin tavallinen keittotaso.

Uudet maksavat itsensä nopeasti takaisin, sillä ne säästävät sähköä ja auttavat keittota-soakestämään käytössäpidempään. Lisäksiruokienvalmistusajatlyhenevät, jolloinmyös ruoanlaittoon kuluva aika lyhenee.

• Käytä keittoalueella aina sen kokoista tai suurempaa astiaa. Näin sa avu te ta an paras mahdollinen lämmönsiirto.
• Liian pienen astian käyttö ei ainoastaan kuluta turhaan sähköä, vaan lisää myös ruoan ylikiehumisen ja keittotasoon palamisen vaaraa.
• Älä käytä ohut- tai kaarevapohjaisia astioita, sillä keraaminen keittoalue sa at taa ylikuumeta. Parhaiten käyttöön soveltuvat astiat, joissa on sileäksi hiottu po hja.
• Älä käytä uunissa astioita, joissa on muoviset kahvat.
• Huolehdi, ettäastioidenpohjatovatkuivat, jottakeraamisenkeit totasonpintaanei muodostu kalkkisaostumia.
• Erityisastioita käytettäessä on aina noudatettava astian valmistajan ohjeita.

Kattilat ja pannut, joissa on alumiini- tai kuparipohja, voivat aiheututtaa värjäytymiä, joiden puhdistaminen on erittäin vaikeaa. On oltava hyvin varovainen käytettäessä maalattuja kattiloita ja pannuja, jotka palaessaan voivat aiheuttaa korvaamattomia vaurioita keraamiselle pinnalle. Noudata astioiden valmistajien ohjeita ja suosituksia.

Uunin käyttö

Uunia voidaan lämmittää ala- ja ylävastuksen, grillivastuksen.

Kierrä valitsin haluamaasi asentoon.

Valitse seuraavaksi paistolämpötila lämpöti-lanvalitsimen avulla.

|°C| → 100 200 350 50

Uunin kytkeminen pois päältä: kierrä sekä uunin toimintosäädin että lämpötilasäädin asentoon „●” / „0”.

Huom!

Uunin kuumeneminen alkaa vasta silloin, kun lämpötila on säädetty.

Toimintosäädin - Asetus

Uunivalo

Asennossa syttyy pelkästään uu-nivalo

Uunin esikuumennuksen

Tasalämpö + grilli

Puhallin

Käytä tätä asetusta pakastettujen leivonnaisten ja leivän sulattamiseen.

Puhallin ja grilli

Tämän toiminnon avulla grillaus sujuu nopeammin. Kiertoilmagrillaus so vel tuu erityisesti lihan paistami-seen.

Supergrillaus

Supergrillauksessa on uunis sa päällä gril li- ja ylävastus. Supergrillaussoveltuuesim.suurten. lihapalojengrillaukseen.Lämpötila uunin yläosassa nousee ja ruoka ruskistuu tehokkaammin.

Grilli

Tällä säädöllä on päällä aino-astaangrillivastus.Katsokappale „Grillaus”.

Alalämpö

Tämä säätö kytkee uunista päälle ainoastaanalavastuksen.

Tasalämpö

Tasalämpövalintamahdollistaa uuninkäytönnormaalinata-salämpöuunina.

Puhallin, ylälämpö ja alalämpö päällä

Taikina toimintoa varten. Perinteinen uunin toimintatapa jossa puhallin päällä (suositellan paistamisen aikana).

Merkkivalot

Kaksi merkkivaloa (7 ja 8), syttyy osoitukseksi, että uuni on käytössä. Merkkivalo 8 palaa silloin, kun uuni toimii. Merkkivalo 7 palaa aina kun uuni kuumenee. Merkkivalo sammuu kun uuni on lämmennyt valitsemaasi lämpötilaan. Jos resepteissä mainittujen tietojen mukaan ruoka on laitettävä kuumaan uuniin, odota aina kunnes merkkivalo 7 on sammunut. Merkkivalo syttyy uudelleen, kun lämpötila laskee valitsemasi astemäärän alapuolelle ja uuni alkaa jälleen kuumeta. Merkkivalo 8 palaa myös silloin, kun valitsin on asetettu uunitilan valaistus -toimintoon.

Grillaus

• Aseta uunin toimintosäädin kohtaan grilli.
• Lämmitä uunia noin 5 minuuttia luukku kiinni.
• Laita leivinpelti uunin oikealle työtasolle. Jos käytät grilliritilää, on grillivartaan alle laitettava rasvankeräyspannu.
• Sulje luukku.

Grillausta ja tehogrillausta varten on lämpötila säädettävä 250°C:ksi. Kun käytät grillaus- ja kiertoilmatoimintoja samanaikaisesti lämpötila saa olla korkeintaan 190°C.

Huom!

Käytä grillaustoimintoa aina luukku kiinni. Kun käytät toimintoa, uunin osat kuumenevat. Älä päästä pikkulapsia laitteen läheisyyteen sen ollessa käytössä.

Leivonta

• leivonnassa suositellaan mukana tulleen uunipellin käyttöä,
• leivonnassa voidaan käyttää myös ostettuja uunipeltejä ja vuokia, jotka tulee sijoittaa uuniritilälle, vuokien on oltava mustia, koska ne johtavat paremmin lämpöä ja lyhentävät paistoaikaa,
• vaaleiden peltien ja vuokien käyttöä ei suositella, kun käytetään ylä- ja alalämpöä, niitä käytettäessä voi leivonnaisen pohja jäädä paistumatta,
• ennen kuin otat leivonnaisen uunista, varmistu, että se on kypsä kokeilemalla hammastikulla (tikun tulisi olla kuiva ja puhdas, kun leivonnainen on kypsä),
• leivonnainen tulisi jättää uuniin vielä noin viideksi minuutiksi virran pois kytkemisen jälkeen,
• taulukossa 1 annetut arvot ovat vain ohjearvoja ja niitä voidaan muuttaa kokemustesi ja mieltymystesi mukaan,
• mikäli tieto keittokirjassa poikkeaa suuresti tämän uunin annetuista ohjearvoista, käytä ystävällisesti tämän uunin arvoja.

Lihan paistaminen

• lihaa paistettaessa suositellaan minimipainoksi kiloa, pienemmät määrät suositellaan paistettavaksi pannulla liedellä
• lihan paistamiseen suositetaan käytettäväksi paistonkestäviä astioita, joissa myös kädensijat kestävät paiston,
• käyttäessäsi uuniritilää tai varrasta, laita uunipelti, jossa pieni määrä vettä alimmalle tasolle
• lihaa paistettaessa suositellaan lihan kääntämistä ainakin kerran, paistamisen aikana suositellaan myös kaatamaan lihan päälle paistoliemi, joka on valunut.

Ruoan tyyppi	Toiminnot Lämpötila Uunin taso °C		Aika [min]
		160 - 200 2 -	3 30 - 50
	[XST8]	160 - 180 2 -	3 20 - 40*
	[ZX08]	210 - 220 2 45 - 60
		190 2 - 3 60 - 70
	[8AZO]	230 - 250 4 14 - 18
[DK02]		225 - 250 2 120 - 150
[32Y0]		160 - 230 2 90 - 120
[YCT2]	[8DZA]	190 2 - 3 70 - 90
		160 - 180 2 45 - 60
[0082]	[CZW6]	190 - 210 2 40 - 50
		170 - 190 3 40 - 50

*ajat on annettu ruoan valmistamiseen pienissä erissä

Tärkeää!

Taulukossa annetut asetukset ovat vain suosituksia ja niitä voi muokata yksilöllisten koke- musten ja mieltymysten mukaan

Sammuta laitteesta virta ennen sen puhdistamista. Puhdistaessasi uunia varmista, että lämpötilan säädin on „nolla”-asennossa.

Vältä kuuman lieden puhdistamista.

Keraaminen keittotaso

Puhdistakeraaminenkeittotasosäännöllisesti. Huolehdi, etteivät tahrat pääse palamaan kiinni toistuvasti.

Toimi seuraavasti:

• Huolehdi erityisesti, etteivät sokeri- tai happopitoiset elintarvikkeet pää se palamaan kiinni keittotasoon.
• Myös alumiinifolio ja muoviastiat saat ta vat vahingoittaa keittotasoa, mikäli ne pääsevät sulamaan ta sol le eikä niitä puhdisteta heti.
• Jos taso on vain kevyesti likainen, eikä siihen ole palanut kiinni mitään, se voidaan puhdistaa kostealla liinalla.
• Vaikea ja kiinni palanut lika pois te taan helpoimmin kaapimella.
• Kalkki, vesiraidat, rasvatahrat ja me tal lin aiheuttamat värjäytymät pois te taan keraamistenkeittotasojenpuhdistukseentarkoi-tetulla aineella.

Uuni

Matala kypsennyslämpötila = puhtaampi uuni

• Älä pane uunin pohjalle alumiinifoliota suojaksi.
• Puhdista uuni tarvittaessa mahdollisimman pian käytön jälkeen (mieluiten joka käy tön jäl keen). Älä käytä puhdistukseen suihkutettavia uuninpuhdistusaineita tai naarmuttavia puhdistusaineita.
• Jätä uunin luukku auki uunin puhdistuksen jälkeen, jotta kosteus pääsee haihtumaan.
• Höyrykypsennys ja säilöntä aiheuttavat voimakasta kosteudenmuodostusta uunin. Anna uunin kuivua kunnolla, jotta se ei ruostu.

Steam Clean - höyrypuhdistus

Steam Clean -höyrypuhdistuksen ansiosta vältyt käyttämästä kalliita puhdistusaineita. Kaada 0,25 litraa (1 lasillinen) vettä uunin alimmalla tasolla olevaan uunipannuun. Sulje uuninluukku.

Aseta lämpötilasäädin 50°C kohdalle, ja valitsealalämpötoiminto. Uuninlämmitysaika on noin 30 mi nuut tia. Puolen tunnin kuluttua avaa luukku ja pyyhi uunin sisäpinnat puhtaiksi rievulla tai pesusienellä.

Irrotettavat sivutuet ja teleskooppikiskot (ei kaikissa malleissa)

Jos ha lu at vetää sivutuet uunitilasta puh distukseen, tartukiinnikkeeseenjavedäsitä ulos. Sitten vedä sivutuet pois ta ka kiin nikkeestä.

1

2

1

2

Uunin lampun vaihto

Varmista sähköiskuvaaran välttämiseksi, että laitteen virta on katkaistu, ennen kuin vaihdat lampun.

• Aseta kaikki säätimet asentoon "●"/"0" ja irrota pistoke pistorasiasta.
• Ruuvaa lampun suojus irti ja pese se sekä pyyhi se sitten kuivaksi.
• Ruuvaa lamppu irti liitännästä ja vaihda tilalle uusi – kuuman lämpötilan lamppu (300 °C), jolla on seuraavat ominaisuudet:
• jännite 230 V
• teho 25 W
• kanta E14.
• Kierrä lamppu paikalleen varmistaen, että asetat sen oikein keraamiseen liitäntään.
• Kierrä lampun suojus paikalleen.

Voit irrottaa uuniluukun ulottuaksesi pa remmin uunitilaan puhdistamista var ten. Avaa luukku, avaa kummankin saranan lukitus kiertämällä salpaa (kuvat A). Sulje luuk kua vasteeseen saakka. Tartu luukkuun ja vedä se pystysuunnassa irti kannattimiltaan. Puhdistuksen jälkeen asenna uuniluukku takaisinpäinvastaisessajärjestyksessä. Lukituskielekkeen on men tä vä samalla uuniluukun kannattimen rakoon. Saranoiden salvatonehdottomastilukittavatakaisin puhdistuksen jälkeen. Muutoin uuniluukku voi irrota kannattimistaan ja vahingoittua kun yri tät sulkea sitä.

Näin avaat saranoiden lukitukset

Sisälasin irrottaminen

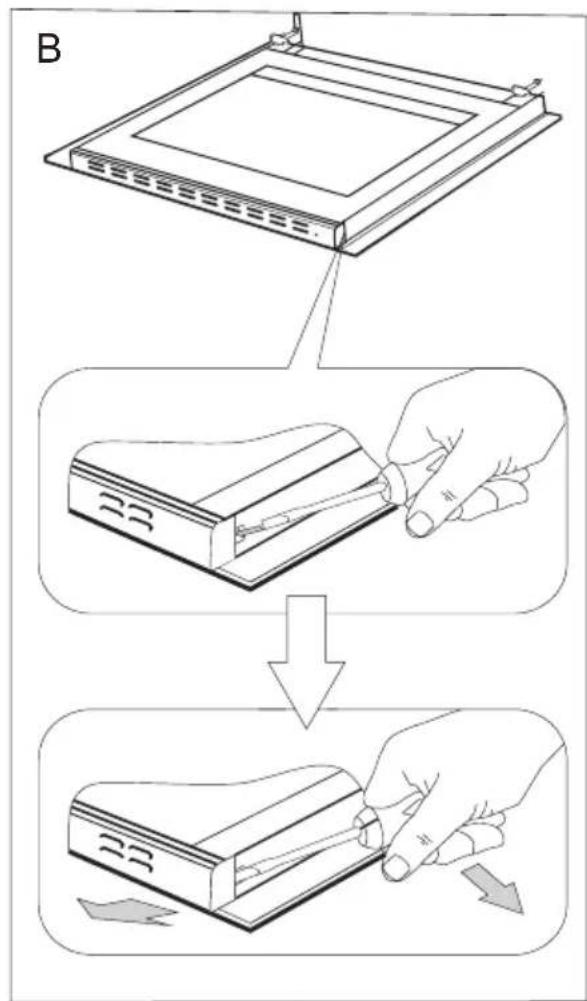

1. Irrota luukun ylälista pidikkeestä litteäl- lä ruuvitaltalla varovasti sivuilta kääntäen (kuva B).
2. Irrota luukun ylälista (kuvat B ja C).

B

1. Vedä lasi pois paikoiltaan (kuva D). Aseta lasi takaisin puhdistuksen jälkeen ja kiinnitä ylänurkkien päätykappaleet paikoilleen.

Tärkeää! Älä pakota yläliuskaa luukun molemmille puolille samaan aikaan. Jotta voit kiinnittää yläliuskan oikein, laita ensin liuskan vasen pää luukun päälle ja paina oikeaa päätä sisään, kunnes kuulet napsahduksen. Paina sen jälkeen vasenta päätä sisään, kunnes kuulet napsahduksen.

D 1 2 3 2 3 2 1

Toimi mahdollisissa ongelmatilanteissa aina seuraavasti:

• Kytke liesi pois päältä.
  • Katkaise lieden virta.
• Voit korjata joitakin pieniä vikoja itse noudattamalla taulukoiden ohjeita. Tarkista yksittäiset ongelmat taulukosta, ennen kuin soitat -huoltoon.

ONGELMA	SYY	RATKAISU
1.Sähkölaite ei toimi.	Virransaanti on katkennut.	Tarkista asunnon sulake ja vaihda se uuteen, jos se on palanut.
2.Uunin valaistus ei toimi.	Lamppu on irti tai rikki.	Ruuvaa lamppu kiinni tai vaihda lamppu (ks. kappa-letta Puhdistus ja huolto).

Jännite 230V 1N\~50 Hz

Teho max.9,1 kW

Mitat 90 / 60 / 60,5 cm

EU – standardi EN 60335-1, EN 60335-2-6
