KÄYTTÖOHJE HK 15 Haato
3 Kytkentätila, jossa yhdistetty termostaatti/lämpötilanrajoitin, paineastian numerokilpi sekä laipallinen sähkövastus 80 mm liitännässä.
5 Tyyppikilpi
21 * Takaiskuventtiili
22 * Sulkuventtiili
23 Varoventtiili R15, puserrusrengasliitin ∅ 15 mm
41 Kylmävesiliitäntä, puserrusrengasliitin ∅ 15 mm
42 Lämminvesilitäntä, puserrusrengasliitin ∅ 15 mm
43 Kannellinen tyhjennysliitäntä.
44 Letkuliitäntä
Periaatekuvassa näkyy vain putkiliitäntöjen sijainti.
* Ei sisälly toimitukseen
Putkiasennus
Kylmävesiputkeen asennetaan varoventtiili (23), takaisku-venttiili (21) ja sulkuventtiili (22) yllä olevan kuvan mukai-sessa järjestyksessä.
Varoventtiiliin on liitettävä lattiakaivoon tyhjentyvä poistoputki. Poistoputken pitää olla saman kokoinen kuin varoventtiilin liitäntä (Ø 15 mm). Poistoputken pitää kaataa koko matka lattiakaivoon asti vesitaskujen välttämiseksi ja sen pitää olla lämpimässä tilassa. Poistoputken pää pitää jättää näkyville. Varoventtiili sisältyy toimitukseen.
Ellei lämminvesivaraajaa varusteta sekoitusventtiilillä, termostaatti pitää säätää niin, että käyttöveden lämpötila on korkeintaan 60 °C.
ASENNUS- JA KÄYTTÖOHJEET
HK 15
Asennus
Lämminvesivaraaja asennetaan pystyasentoon lattialle tai ripustetaan seinälle. Liitäntöjen pitää olla ylöspäin. Asennuksen yhteydessä pitää huolehtia siitä, että lämminvesivaraajan edessä on riittävästi tilaa sähkövastuksen irrotusta varten (n. 200 mm).

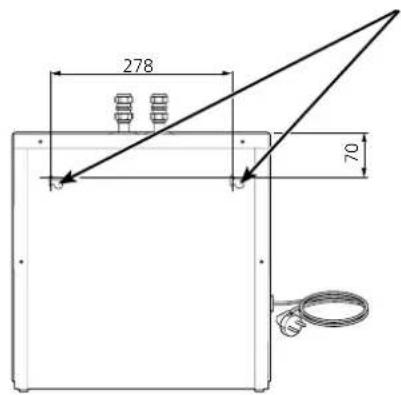

Seinälle ripustukseen käytetään kahta takasivulla olevaa "avaimenreikää".
Sähköasennus
Lämminvesivaraajan liitäntäjohto kaapeli on varustettu suojamaadoitettuun pistorasiaan kytkettävällä pistotulpalla. Pistorasian pitää olla helposti käsillä olevassa paikassa.
Yksivaiheasennus (1 kW) kuormittaa vähiten sähkövastusta ja pidentää siten sen elinikää. Lämmitystä voidaan nopeuttaa käyttämällä 2-vaihekytkentää (3 kW). Pistotulpallinen johto irrotetaan ja korvataan kaapelilla. Kaapelin kelta/vihreä johdin kytketään suojamaadoitukseen ja muut johtimet vastaaviin vaiheisiin (katso kytkentäkaavio kannen sisäpuolella). Kiinteästi kytkettyä kaapelia käytettäessä pitää asentaa moninapainen turvakytkin (mieluiten merkkivalolla varustettu), jonka kosketinväli on vähintään 3 mm.
Huom!
Sähköasennus pitää tehdä pätevän sähköasentajan valvonnassa.

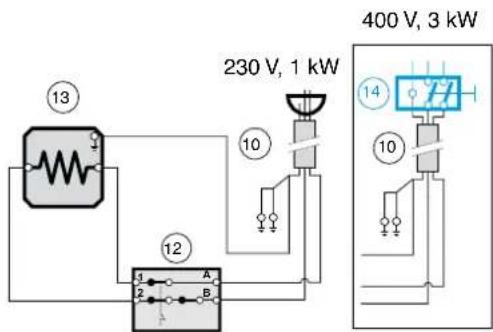

10 Kaapeli
12 Termostaatti/lämpötilanrajoitin
13 Sähkövastus 1 - 3 kW, LAR 14 - 112
14 Moninapainen turvakytkin (ei sisälly toimitukseen)
Täyttö
Lämminvesivaraaja pitää täyttää vedellä ennen virransyötön kytkemistä. Täytä varaaja seuraavasti:
1 Tarkasta, että tyhjennysliitännän (43) kansi on paikallaan.
2 Avaa sulkuventtiili (22).
3 Päästä ilmaa varaajaan avaamalla vesihana. Sulje hana vasta kun vettä alkaa virrata hanasta (aluksi ha- nasta tulee ilmansekaista vettä).
Varaaja on nyt täytetty ja se voidaan kytkeä päälle.
Tyhjennys
Lämminvesivaraaja tyhjennetään seuraavasti:
- Katkaise lämminvesivaraajan jännitteensyöttö.
- Sulje tulovesiventtiili (22).
- Irrota tyhjennysliitännän (43) kansi ja liitä siihen mukana toimitettu 1/2" -letkuliitin (44). Kun letkuliitin on liitetty tyhjennysliitäntään, lämminvesivaraajan sisäänrakennettu tyhjennysventtiili aukeaa automaattisesti.
Huom! Letkun pään pitää olla varaajan alla.
- Päästä ilmaa varaajaan avaamalla vesihana. Ellei tämä riitä, avaa liitäntä (42).
Jos lämminvesivaraaja asennetaan tilaan, jossa se voi jäätyä, se pitää tyhjentää silloin, kun se ei ole käytössä. Jäätyminen voi aiheuttaa varaajan räjähtämisen.
Tekniset tiedot
| Tilavuus 15 litraa | |
| Suurin käyttöpaine 1,0 MPa/10 bar | |
| Jännite 230 V~ tai 400 V~, | 2-vaihe |
| Kotelointiluokka Roiskevesitiivis (IP 24) | |
| Teho 1 – 3 kW | |
| Varokekoko 1/3 kW 6/10A | |
| Lämmitysaika 45 asteeseen 1/3 kW* teholla 0,6/0,2 tuntia | |
| Lämmitysaika 80 asteeseen 1/3 kW* teholla 1,2/0,4 tuntia | |
| Nettopaino 18 kg | |
| Korroosiosuoja Ruostumaton |
* Kylmävesi sisään 10°C
Huolto
Tarkasta varoventtiili säännöllisesti tukkeutumisen estämiseksi (noin 4 kertaa vuodessa). Tarkasta kiertämällä varoventtiilin käsipyörää vastapäivään, jolloin poistoputkesta pitää valua vettä. Ellei näin käy, varoventtiili on viallinen ja se pitää vaihtaa.
Varoventtiili päästää joskus vettä, kun lämmintä vettä on laskettu. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen pai- ne kasvaa ja varoventtiili aukeaa.

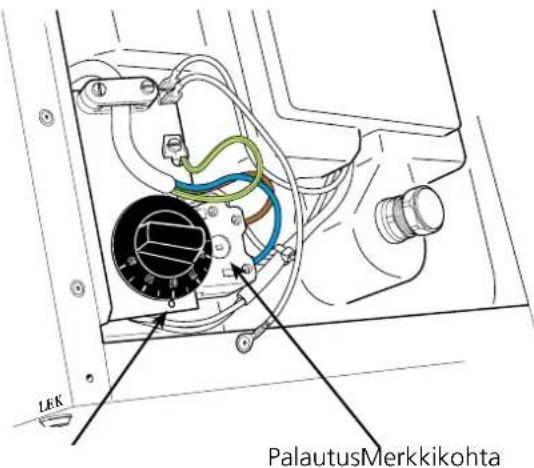

Ellei vesi lämpene, tarkasta sähkökeskuksen varokkeet. Ellei varokkeita ole lauennut, syynä voi olla se, että lämpötilanrajoitin on lauennut lämminvesivaraajaan tulleen vian vuoksi. Kun vika on poistettu, palauta lämpötilanrajoitin palautuspainiketta painamalla, katso oheinen kuva.
Huom!
Kytkentätilan työt pitää tehdä pätevän sähköasentajan valvonnassa.
Huolto
Jos lämminvesivaraaja kaipaa huoltoa, ota yhteyttä pääurakoitsijaan. Tyyppikilpeen (5) merkitty valmistenumero ja asennuspäivä pitää mainita kaikissa yhteydenotoissa.
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet rakennemuutoksiin. ©NIBE Haato OY 2009.
