KÄYTTÖOHJE HK 300 Haato

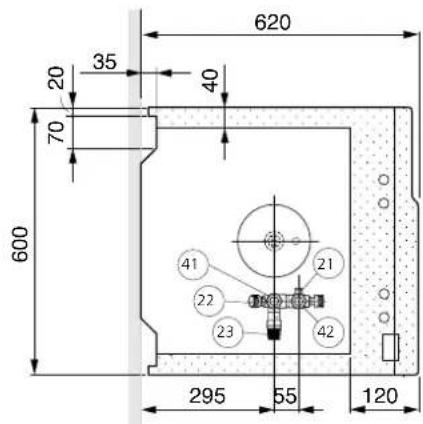

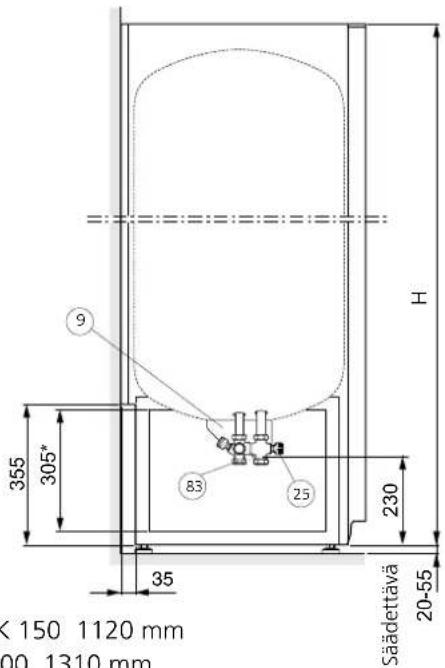

Mitat ja komponenttien sijainti
H: HK 150 1120 mm
HK 200 1310 mm
HK 300 1830 mm
* Tarpeellinen tila ylimmäisen etuluukun irrottamista varten.
** Varaajan alinmaiset sivuluukut voi olla irti asennettaessa. Tämä antaa tilaa sivuilta asennusta varten.
HUOM!
Pisteillä merkityllä alueille ei putkien läpivientiä voi tehdä!
Komponenttiluettelo
9 Asennustilassa:
1 Liitäntärima
5 Yhdistetty termostaatti- ja lämpötilanrajoitin
6 Sähkövastus (ruostumaton) 3 kW (tai 6 kW)
22 Sulkuventtiili takaiskulla
23 Varo-/Tyhjennysventtiili
25 Sekoitusventtiili
41 Kylmävesiliitäntä, Puserrusliitin ∅ 22 mm
42 Sekoitevesi. Puserrusliitin ∅ 22 mm
83 Putkiliitin tyhjennystä ja varoventtiiliä varten. Puserrusliitin ∅ 15 mm
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet rakennemuutoksiin. ©NIBE 2012.
Asennus
Irrota kiinnitysmutterit puualustasta. Kierrä jalkaruuveihin mukana toimitettavat muoviset säätöjalat. Säädä varaa- jan korkeus sopivaksi (lattiasta).
Putkiasennus
Varaajan saa asentaa ainoastaan pystyasentoon. Lämminvesivaraaja on varustettu kupari- ja muoviputkelle sopivilla puserrusliittimillä. Mikäli käytetään muovi- tai hehkutettua kupariputkea tulee asennuksessa käyttää sisäistä tukiholkkia. Varaajan sekoitusventtiili (25) säädetään haluttuan lämpimänveden lämpötilaan.
Kääntämällä sekoittajan säätöosaa vastapäivään, veden lämpötila nousee. Säätö- alue on 40 °C – 65 °C välillä.
Varoventtiilistä johdetaan ylivuotoputki viemäriin.
Ylivuotoputken halkaisija pitää olla sama kuin varoventtiilin ( 15 mm). Putki pitää asentaa laskevaan asentoon, ettei synny vesipussia ja se on suojattava jäätymiseltä.
Ylivuotoputken pää on oltava näkyvissa.
Täyttö
Varaaja pitää täyttää vedellä ennen sen liittämistä sähköverkoon. Varaaja täytetään seuraavassa järjestyksessä:
1 Tarkista että varo-/tyhjennysventtiili (23) on suljettu.
2 Avaa sulkuventtiili (22).
3 Päästä ilma varaajasta avaamalla lämminvesihana. Kun hanasta tulee ainoastaan vettä (ei ilmasekoista) se voidaan sulkea.
Lämminvesivaraaja on nyt täytetty ja sähkö voidaan kytkeä.
Sähköasennus
HUOM! Sähköasennus ja mahdollinen huolto on tehtävä voimassa olevien määräysten mukaisesti ja sen saa tehdä vain sähkõurakointioikeuden omaavan liikkeen asentaja. Virransyöttö lämminvesivaraajalle tapahtuu moninapai- sen käyttökytkimen kautta.
HUOM! Varaaja pitää täyttää vedellä ennen sen liittämistä sähköverkoon.

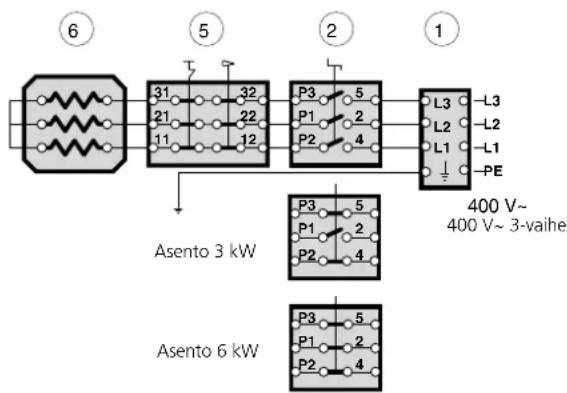

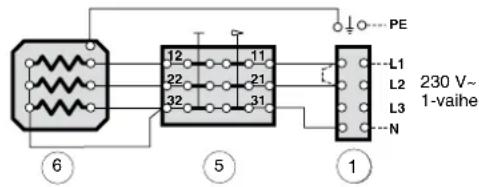

Sähkökaavio 2 – 3 kW
3,0 kW (tehdaskytkentä)
2,0 kW

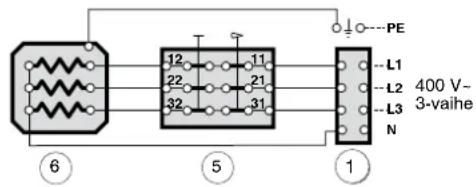

Sähkökaavio 6 kW
6,0 kW
Osat 2 - 6 kW
1 Liitäntärima
2 Käyttökytkin (3-vaiheasennuksessa myös tehovalitsin)
5 Yhdistetty termostaatti- ja lämpötilanrajoitin
6 Sähkövastus, ruostumaton
(2 – 3 kW: AAR 34 vaihtoehtoisesti
6 kW: AAR 38)
Komponentteja vaihdettaessa saa käyttää vain Nibe:n toimittamia varaosia.
Kunnossapito ja hoito
Varoventtiili
Varoventtiili on tarkastettava säännöllisesti noin neljä kertaa vuodessa. Tarkastus tehdään siten, että varoventtiili avataan kiertämällä vastapäivään jolloin vesi virtaa varoventtiilin poistoputken läpi. Jollei näin tapahdu, on venttiili viallinen ja se on vaihdettava. Vettä virtaa joskus varoventtiillistä asennuksen jälkeen, sillä kylmän veden tullessa varaajaan sisään syntyy paineisku joka voi avata varoventtiilin.
Vesi laajenee lämmetessään, siksi varoventtiilin hukka-putkesta tulee vettä lämmitysjakson aikana.
Tyhjennys
Varaaja tyhjennetään seuraavassa järjestyksessä:
1 Katkaise virta varaajalle irrottamalla sulakkeet sähkökeskuksesta.
2 Sulje sulkuventtiili (22) kääntämällä myötäpäivään.
3 Avaa varo-/tyhjennysventtiili (23) kääntämällä hi-taasti vastapäivään niin, että se jää kohotettuun asentoon.
HUOM! Tyhjennys tapahtuu varoventtiilin ylivuotoputkesta. Varo mahdollista vedenroisketta.
4 Päästä ilmaa säiliöön avaamalla kaikki lämminvesihanat. Jos tämä ei riitä, avaa sekoitusventtiilin putkiliitin (merkitty VV).
Toimenpiteet käyttöhäiriöiden yhteydessä
Tarkasta laitteiston varokkeet sekä termostaatin ja sekoitusventtiilin asetukset.
Odota muutamia tunteja laskematta lämmintä vettä ja tarkasta sen jälkeen, onko käyttöveden lämpötila nous- sut. Ellei käyttövesi vieläkään lämpene, ota yhteys asentajaan.
Lämpötilarajoittimen palautus
Jos lämpötilanrajoitin (5) on lauennut, varaajan on jähdyttävä vähintään tunnin ajan, ennen kuin rajoittimen saa palauttaa.
- Poista muovikansi (2).
- Paina lämpötilanrajoittimen painiketta kevyesti.
HUOM! Kytkentätilan työt pitää tehdä pätevän sähköasentajan valvonnassa.
Anturien uudelleenasennus

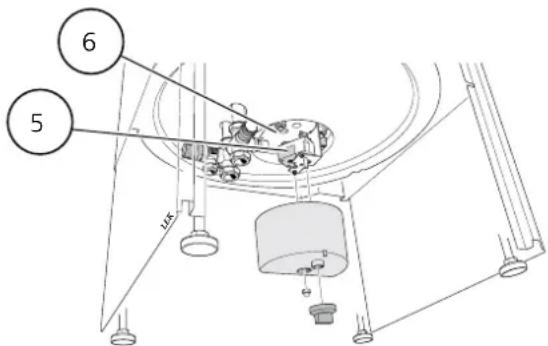

Termostaatin ja lämpötilanrajoittimen anturin uudelleenasennus.
1-vaihe/2-vaiheasennus
3-vaiheasennus
Huolto
Jos laite kaipaa huoltoa, ota yhteys asentajaan. Ilmoita aina valmistenumero (103) (14 merkkä) ja asennu-späivä. Laitteessa saa käyttää vain Nibe:n toimittamia sähkövarusteita.
Huom! Kytkentätilan saa avata vain valtuutetun sähköasentajan valvonnassa.
Takuu
Vian ilmettyä tiedustele huoltoliikettä maahantuojalta. Raaka-aine- ja valmistusvikojen varalta on Nibe tuotteiden osalta viiden (5) vuoden takuu toimituspäivästä lukien. Sen kuluessa kunnostetaan tai vaihdetaan vialliset osat veloituksetta. Varomattomuudesta, virheellisestä asennuksesta sekä välillisistä syistä johtuneita vahinkoja ei korvata. Takuuvaatimuksessa tulee ehdottomasti mainita varaajan malli, valmistusnumero, asennuspäivämäärä, havaittu vika sekä korjaustoimenpiteet.
Tekniset tiedot
Lämmitysaika
