KÄYTTÖOHJE HM 230 Haato

HUOM! Tarkista että reiät ovat vastakkain. Reiät mahdollistavat M8-ruuvin ja -mutterin asentamisen (ei mukana toimituksessa).

Yleistä

Varaajassa on ruostumattomasta teräksestä (SS 2326) valmistettu säiliö, jonka rakennepaine on 10 bar. Suurin käyttöpaine 10 bar. Varovent. av.paine 10 bar.

Asennus

Lämminvesivaraaja asennetaan jalustan varaan.

Asennuksen yhteydessä on varmistettava, että kytkentätilan edessä on riittävästi tilaa termostaatin tai sähkövastuksen irrotusta varten (noin 500 mm).

Varaaja kierretään siten, että nuoli kilvessä "OBS YLÖS" osoittaa suoraan ylöspäin

Varustus

9 Kytkentätilan sisältö:

2 Riviliitin
5 Yhdistetty termostaatti ja lämpötilan rajoitin
6 Sähkövastus 3 kW tai 6 kW*

10 Jalusta

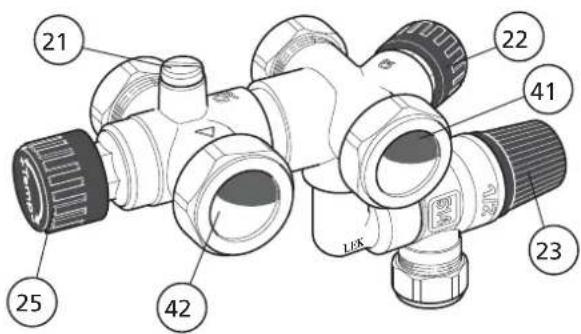

21 Tulppa, jolla järjestelmään päästetään ilmaa tyhjennyksen aikana.
22 Sulkuventtiili
23 Varoventtiili ∅ 15 mm, 10 baaria
25 Sekoitusventtiili
41 Kylmävesiliitäntä
42 Käyttövesiliitäntä
95 Tuotekilpi / sarjanumero

* Ei vakio

Putkiasennus

Putkiasennukset on tehtävä voimassa olevien normien mukaisesti.

Kaikki liitännät on varustettu puserrusliittimillä kupari- tai muoviputkille. Käytettäessä muoviputkea tai hehkutettua kupariputkea niissä pitää käyttää tukiholkkeja.

Varoventtiilistä johdetaan ylivuotoputki viemäriin. Ylivuotoputken halkaisijan pitää olla sama kuin varo-venttiilin (∅15 mm). Ylivuotoputken pitää kaataa koko matkaltaan vesipussien välttämiseksi. Ylivuoto putki pitää suojata jäätymiseltä. Ylivuoto putki pitää jäätymiseltä ja putken pää jättää näkyville.

Lämmitysaika

	45°C 80°C
Malli 2	kW 3 kW	W 6 kW	2 kW 3	kW 6 kW
150 3,0	2,0 1,0	6,0 4,0	2,0
230 4,0	2,5 1,5	7,5 5,0	2,5
300 6,0	4,0 2,0	12,0 8,0	4,0

Arvioitu lämmitysaika (tuntia) 10 °C - 45 tai 80 °C.

Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan.

Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2011.

Sähköasennus

Huom! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Lämminvesivaraaja on varustettava kaikkinapaisella käyttö kytkimellä, jonka kosketinväli on vähintään 3 mm. Kytkentäkaapeli kytketään kytkentätilan (9) riviliit timeen (2) merkintöjen mukaan ja varustetaan vedon-poistajalla, katso myös kytkentätilan kytkentä kaavio.

Huom! Lämminvesivaraaja on täytettävä vedellä ennen jännitteensyötön kytkemistä.

Löylyhuoneeseen asennettaessa varaajan alareunan on oltava min. 100mm ja yläreunan max 1000mm lattiasta. Etäisyys kiukaaseen min. 500mm. Löylyhuoneeseen asennettaessa on myös yksivaiheisen sähköasennuksen oltava puolikiinteä tai klinteä

Sähkökytkentäkaavio

3,0 kW 3-vaihekytkentä (vakio)

2,0 kW 1-vaihekytkentä

6,0 kW (ei vakio) 3-vaihekytkentä

Komponentit 2 - 6 kW

2 Riviliitin
5 Yhdistetty termostaatti ja lämpötilan rajoitin
6 Sähkövastus, ruostumaton

2 — 3 kW: DAR 34 tai 6 kW: DAR 38

Toimenpiteet käyttöhäiriöiden yhteydessä

Ellei vesi lämpene, tarkasta sähkökeskuksen varokkeet. Jos varokkeet ovat ehjiä, lämpötilanrajoitin on voinut laueta lämminvesivaraajan vian vuoksi. Kun vika on pois- tettu, lämpötilanrajoitin voidaan palauttaa (katso kuva). Se on suoritettava valtuutetun asentajan valvonnassa.

Tarkasta sekoitusventtiilin (25) asetus.

Odota muutama tunti laskematta lämmintä vettä ja tarkasta nouseeko lämpötila. Ellei varaaja tuota vieläkään lämmintä vettä, ota yhteys asentajaan.

Varoventtiilin huolto

Varoventtiili on tarkastettava säännöllisesti, noin neljästi vuodessa. Tarkasta varoventtiilin toiminta kiertämällä sen nuppia vastapäivään, jolloin vettä pitää virrata varoventtiilin ylivuotoputkesta. Ellei vettä valu, varoventtiili on viallinen ja se pitää vaihtaa. Varo venttiilistä valuu joskus hieman vettä kuumaa vettä laskettaessa. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen paine kasvaa ja varoventtiili aukeaa.

Tyhjennys

Varaaja tyhjennetään seuraavassa järjestyksessä:

1 Katkaise virta varaajalle irrottamalla sulakkeet sähkökeskuksesta.
2 Sulje sulkuventtiili (22) (kierrä vastapäivään).

3 Avaa varoventtiili (23) (kierrä hitaasti vastapäivään, kunnes se jää yläasentoon).

Huom! Varaaja tyhjennetään varoventtiilin ylivuotoputken kautta.

4 Päästä järjestelmään ilmaa avaamalla muutama lämminvesihana, mieluiten lähimmät ja vähiten käytetyt hanat. Tyhjennystä voidaan nopeuttaairrottamalla putkiliitos, joka on merkitty "VV" sekoitusventtiilissä.
5 Voit nopeuttaa tyhjenemistä löysäämällä tulppaa (21) muutama kierros. Tulpan vierestä saattaa valua hieman vettä.

Huolto

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Yhteydenotoissa on aina mainittava asennuspäivä ja valmistenumero.

Huom! Kytkentätilan saa avata vain valtuutetun sähköasentajan valvonnassa.

Laitteessa saa käyttää vain NIBE - Haato OY:n toimittamia sähkövarusteita.

Takuu

Vian ilmettyä tiedustele huoltoliikettä maahantuojalta. Raaka-aine- ja valmistusvikojen varalta on Haato tuotteiden osalta viiden (5) vuoden takuu toimitus päivästä luki-en. Sen kuluessa kunnostetaan tai vaih detaan vialliset osat veloituksetta. Varomatto muudesta, virheellisestä asennuksesta sekä välillisistä syistä johtuneita vahinkoja ei korvata. Takuuvaatimuk sessa tulee ehdottomasti mainita varaajan malli, valmistus numero, asennuspäivä määrä, havaittu vika sekä korjaustoimenpiteet.
