KÄYTTÖOHJE ZWT 385 ZANUSSI

Turvallisuusohjeet.... 3

Käyttö 3

Suojeltava jäätymiseltä 3

Pakkauksen purkaminen 3

Vinkkejä ympäristön suojeluun 3

Koneen kuvaus.... 4

Pesuainekotelot 4

Ohjelmapaneeli 4

Koneen täyttö ja käynnistys.... 5

Koneen täyttäminen 5

Pesu- ja huuhteluaineen annostelu .... 5

Valitse haluamasi pesuohjelma.... 5

Valitse linkousnopeus 5

Valitse lisätoiminnot 5

"Tehopesu / Pika" -painike 5

"Siliävät +" -painike 5

"Lisähuhtelu" -painike 5

"Tahrat" -painike 6

Käynnistä pesuohjelma 6

Pesuohjelman ollessä käynnissä 6

Pyykin lisääminen 6

Valitun ohjelman muuttaminen.... 6

Ohjelman peruutus 6

Pesuohjelman päättyminen 6

Ohjelmataulukko 7

Pesuvihjeitä 8

Pyykin lajittelu ja valmistelu.... 8

Koneen enimmäistäyttömäärä 8

Pesuaineet ja lisääaineet 8

Pesumerkinnät 9

Koneen hoito ja puhdistaminen.... 10

Kalkkisaostumien poistaminen 10

Koneen ulkovaipan puhdistaminen ..... 10

Pesu- ja huuhteluainekotelon

puhdistaminen 10

Nukkasuodattimen puhdistaminen 10

Jos pesukone ei toimi.... 11

Takuu 12

Huolto ja varaosat, kuluttajaneuvonta ..... 12

ASENTAJALLE 13

Turvallisuusohjeet 13

Tekniset tiedot 13

Asennus 14

Pakkauksen purkaminen 14

Sijoittaminen 14

Pesukoneen siirtäminen 14

Vaaittaminen 14

Veden tulo 14

Veden poisto 15

Sähköliitäntä 15

A. KÄYTTÄJÄLLE

1. TURVALLISUUSOHJEET

Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös pesukoneen mahdolliselle uudelle käyttäjälle.

Ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla.

1.1. Käyttö

• Vastaanotettuasi uuden pesukoneesi, pura se pakkauksestaan ja tarkista, ettei kone ole vaurioitunut kuljetuksessa. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälikkeeseen. Myös vauriot, virheellisyydet ja puuttuvat osat on välittömästi ilmoitettava liikkeeseen.
• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea ohjelmointivalitsimiin tai leikkiä koneella.
• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Sitä ei saa käyttää muihin tarkoituksiin, kuin mitä varten se on suunniteltu.
• Irrota koneen pistotulppa pistorasiasta ja sulje vesihana aina käytön jälkeen.
• Pese vain sellaisia vaatteita, jotka ovat konepesun kestäviä. Noudata vaatteissa olevia pesuohjeita.
• Rintaliivejä, joissa on kaarituet ei pidä pestä pesukoneessa. Älä myöskään pese koneessa repaleisia tai hyvin kuluneita vaatteita.
• Pikkuesineet, esim. kolikot, hakaneulat, naulat ja ruuvit tai vastaavat esineet voivat aiheuttaa vakavia vaurioita koneelle. Tyhjennä kaikki vaatteessa olevat taskut ennen kuin laitat vaatteen koneeseen.
• Öljyssä tms. likaantuneita vaatteita ei saa pestä koneessa. Käyttäessäsi liuotinpitoista tahranpoistoainetta kuivata käsitellyt tahrakohdat ennen konepesua.
• Nauhat, vyöt ja sukat on pestävä pesupussissa tai tyynyliinassa, muuten ne saattavat joutua pesualtaan ja rummun väliin.
• Noudata aina valmistajan antamia annostusohjeita käyttäessäsi huuhteluainetta. Liian suuri annostus saattaa vaurioittaa vaatteita.
• Katkaise aina virta koneesta ja irrota pistotulppa pistorasiasta ennen kuin puhdistat konetta tai ennen huoltotoimenpiteitä. Muista, ettet vedä liitäntäjohdosta, vaan tartu pistotulpasta.

1.2. Suojeltava jäätymiseltä

Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0°C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia.

• Sulje vesihana ja irrota vedenottoletku.
• Laske poistoletku lattialle, aseta letkun alle kulho, johon letkusta valuva vesi voi kertyä.
• Valitse "Tyhjennys"-ohjelma ja anna ohjelman olla käynnissä loppuun asti.
• Kytke virta pois koneesta kääntämällä ohjelmanvalitsin kohtaan "POIS" ^* tai painamalla "On/Off" -virtakytkintä.
• Irrota pistoke pistorasiasta.

- Kun pesukone otetaan uudelleen käyttöön, pitää vesija viemäriliitännät suorittaa uudelleen.

Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita.

HUOM! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolo-suhteita.

1.3. Pakkauksen purkaminen

Materiaalit, jotka on merkitty symbolilla 📂 ovat kierräte täviä. Voit kierrättää ne viemällä ne niille tarkoitettuihin keräyslaatikoihin (kysy lisätietoja kuntasi jäteasioita hoitavalta viranomaiselta).

Jos vanha kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi.

Symboli, joka on merkitty tuotteeseen tai sen pak-kaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

1.4. Vinkkejä ympäristön suojeluun

Veden, energian ja ympäristön säästämiseksi suosittelemme, että noudatat seuraavia vinkkejä:

• Pese vain täysiä koneellisia, noudata ohjelmien mukaisia täyttömääriä.
• Käytä Esipesu- ja Tahroja- ohjelmia vain erittäin likaisen pyykin pesuun.
• Annostele pesuainetta veden kovuuden, likaantumisasteen ja pyykin määrän mukaan.

2. KONEEN KUVAUS

1 - Ohjelmapaneeli
2 - Kädensija
3 - Säätöjalat
4 - Nukkasuodatin
5 - Siirtopyörän vipu

2.1. Pesuainekotelot

Symbolit

1 - esipesu [3]- huuhteluaine

[NO TEXT]

(älä ylitä MAX-merkintää)

2 - pesu [4]- huuhteluaineen ylivuoto (jos ylitäyttö)

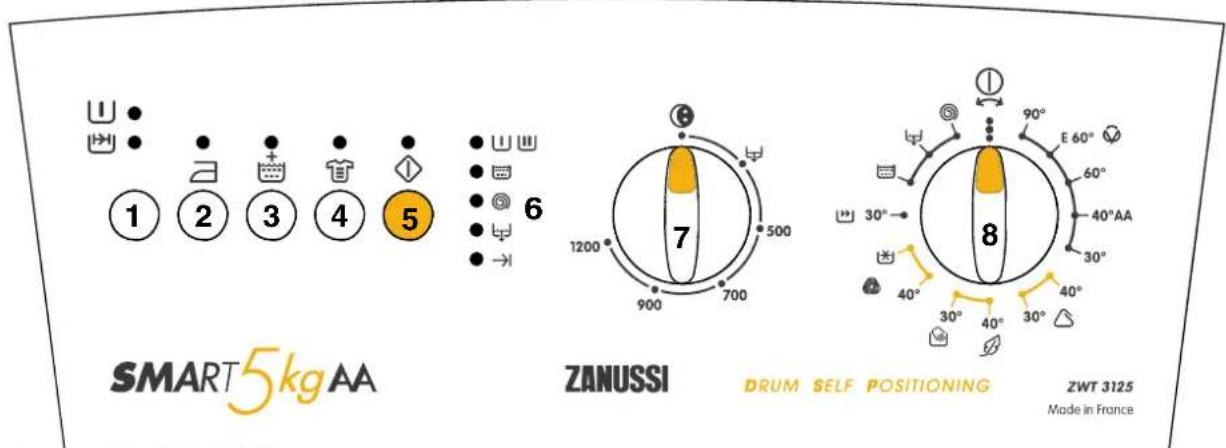

2.2. Ohjelmapaneeli

1 - "Tehopesu/Pika" -painike 5 - "Käynnistys/Tauko" -painike
2 - "Siliävät +" -painike 6 - Ohjelmankulun näyttö
3 - "Lisähuuhtelu" -painike 7 - Linkouksen valitsin
4 - "Tahrat" -painike 8 - Ohjelman valitsin

Kuvattuna malli : ZWT 3125
ZWT 3125 linkousnopeus maks. 1200 kierr./min.
ZWT 3105 linkousnopeus maks. 1000 kierr./min.
ZWT 385 linkousnopeus maks. 800 kierr./min.

3. KONEEN TÄYTTÖ JA KÄYNNISTYS

Suosittelemme koneen esikäyttöä tyhjänä, ilman pyykkiä, ennen ensimmäistä pesua. Esikäyttö puhdistaa rummun ja pesuainelokerot mahdollisista valmistusainejäämistä.

3.1. Koneen täyttäminen

• Avaa koneen kansi.
• Avaa rummun luukut painamalla nappia A; rummun luukut avautuvat.
• Pane pyykki koneeseen, sulje koneen rummun luukut ja kansi.

HUOM! Tarkista, että rum- mun luukut on suljettu kunnolla ennen kuin suljet koneen kannen:

•molemmat puolikkaat ovat kiinni,
- lukitusnappi A on ylhäällä.

Ohjelman päättyessä koneen elektroniikka varmistaa, että rumpu jää yläasentoon. Tällöin pyykki on helppo ottaa pois koneesta ja laittaa uutta pyykkiä koneeseen. Jos epätasapainossa oleva pyykki siirtää rummun pois yläasennosta, käännä rumpua käsin.

3.2. Pesu- ja huuhteluaineen annos- telu

Pesukone on suunniteltu alentamaan vedenkulutusta, alenna tämän vuoksi pesuaineen annostelua pesuai-nevalmistajan suosittelemasta määrästä. Mittaa ja kaada jauhemainen pesuaine pesuaineloke-roon Lja esipesulokeroon , jos olet valinnut esipe-sun. Kaada huuhteluaine kotelon ✉-osaan ja tarvittaessa annostele. Jos käytät erilaisia pesuaineita, katso käyttöohjeen koh ta "Pesuaineet ja lisääineet".

3.3. Valitse haluamasi pesuohjelma

Katso kohta "Ohjelmataulukko" (kohta 4) oikean pesuohjelman valitsemiseksi. Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle.

$$ Ⓠ = \text { Pois } $$

3.4. Valitse linkousnopeus

Valitse pyykille sopiva linkousnopeus tai «Yö-ohjelma»* tai «Tyhjennys»* sen mukaan, miten kostea haluat pyykin olevan ohjelman lopussa ja mitkä ovat kui-vausmahdollisuutesi.

Valitsimen linkousnopeudet

ovat valko- ja kirjopesussa käytettyjä nopeuksia. Nopeutta alennetaan Siliävät-, Hienopesu- ja Villa-ohjelmissa.

Yö-ohjelma Tässä toiminnossa kone toimii hiljai-semin, mutta pesuteho on sama kuin normaalissa pesussa. Yö-toiminnon ansiosta voit pestä pyykkiä yön aikana koneen äänen häiritsemättä. Ohjelmassa ei ole lainkaan linkousta ja viimeinen huuhteluvesi jää koneeseen, jotta pyykit eivät rypisty, ellei niitä oteta heti pois rummusta.

3.5. Valitse lisätoiminnot

Voit valita haluamasi lisätoiminnot valittuasi pesuohjelman ja ennen "Käynnistys/Tauko" - painikkeen ⏻ painallusta.

Paina haluamasi lisätoiminnon painiketta; valitun toiminnon merkkivalo syttyy. Voit perua valinnan painamalla painiketta uudelleen, jolloin merkkivalo sammuu. Jos valittua lisätoimintoa ei voida yhdistää valittuun pesuohjelmaan, lisätoiminnon merkkivalo vilkkuu (katso Ohjelmataulukko).

3.5.1. "Tehopesu / Pika" -painike 📊

Valitse painiketta painamalla haluamasi lisätoiminto:

• Tehopesu

Esipesun lämpötila on maks. 30°C.

Valko- ja kirjopesussa sekä siliävien pesussa esipesu päättyy lyhyeen linkoukseen, hienopesuohjelmassa esipesuohjelma päättyy tyhjennykseen.

- Pika

Valitessasi tämän toiminnon, ohjelman kestoaika lyhenee valitusta ohjelmasta riippuen.

3.5.2. "Siliävät +" -painike

Helposti siliävien tekstiilien pesuohjelma, lämpötila 40°C.

Tämän ohjelman jälkeen pyykit vaativat vain kevyen silityksen tai ei lainkaan silitystä.

3.5.3. "Lisähuhtelu" -painike

Kone tekee kaksi ylimääräistä huuhtelua valko- ja kirjopesuohjelmissa sekä siliävien ja hienopyykkiohjelmissa.

3.5.4. "Tahrat" -painike

Tässä lisätoiminnossa pesutehoa lisätään. Voit lisätä tahranpoistoainetta pesukoneen esipesuaineen loke- roon.

3.6. Käynnistä pesuohjelma

Käynnistä valitsemasi pesuohjelma painamalla "käynnistys/tauko" -painiketta i ko. painikkeen merkkivalo palaa nyt jatkuvasti. Ohjelmanvalitsin ei liiku pesuohjelman aikana.

● 山 田

Ohjelman käynnistymisen jälkeen ohjelmankulun näytössä näkyy meneillään oleva ohjelmavaihe.

●
●
●
● →

3.7. Pesuohjelman ollessa käynnissä

3.7.1. Pyykin lisääminen

Paina Käynnistys/Tauko-painiketta ⏻ Kannen voi avata vasta 2 minuutin kuluttua siitä, kun kone pysähtyy. Jatka ohjelmaa painamalla uudelleen Käynnistys/Tauko-painiketta ⏻.

Turvallisuussyistä kantta ei voi avata, jos pesuveden lämpötila on liian korkea.

3.7.2. Valitun ohjelman muuttaminen

Muuttaaksesi valittua pesuohjelmaa, paina "Käynnistys/Tauko" -painiketta ① Jos valitaan toiminto, joka ei sovi ko. ohjelmaan, valitun toiminnon merkkivalo vilkkuu. Jos haluat kuitenkin vaihtaa ohjelman, on sinun ensin peruutettava jo valittu ohjelma (katso seuraava kohta).

3.7.3. Ohjelman peruutus

Jos haluat peruuttaa valitun ohjelman, käännä ohjelman valitsin asentoon "Pois" Nyt voit valita toisen ohjelman.

3.8. Pesuohjelman päättyminen

Pesuohjelma päättyy automaattisesti. Merkkivalo «Loppu» (-) syttyy. Kannen voi avata vasta 2 minuutin kuluttua siitä, kun ohjelma on päättynyt.

Jos valitset linkousnopeuden valitsimesta yö-ohjelman asennon ⚙ voit valita ohjelman loppuun linkouksen tai tyhjennyksen.

Käännä ohjelmanvalitsin «Pois»-asentoon ⏻ Ota pyykki pois koneesta.

Irrota virtajohto pistorasiasta ja sulje vesihana.

Huom : jätä koneen kansi hieman raolleen, niin että kosteus pääsee haihtumaan pesukoneen rummusta.

4. OHJELMATAULUKKO

Taulukko ei sisällä kaikkia mahdollisuuksia, ainoastaan yleisimmät.

Ohjelman kuvausPyykin laatu	Pyykki-määrä	Lisätoiminnot Läm-pötila°C Litraa kWh Min.		Kulutusarvot
Valkopesu 📋 Valkoiset tai värilliset, esim. nor-maalisti likaantuneet työvaatteet, vuodevaatteet, pöytäliinat, alus-vaatteet, pyyhkeet.	5,0 kg	Tehopesu / PikaSiliävät +LisähuuhteluTahrat	906030	635858	2,101,300,35	140-150120-130110-120
Valkopesu 📋 Valkoiset tai värilliset, esim. nor-maalisti likaantuneet työvaatteet, vuodevaatteet, pöytäliinat, alus-vaatteet, pyyhkeet.	5,0 kg	TehopesuSiliävät +LisähuuhteluTahrat	E 60* 42	0,85 140	-150
Valkopesu AA 📋 Tällä pesuohjelmalla pesutulos on sama kuin Valkopesu 60° ohjelmassa ja sitä voi myös käyt-tää siliävien vaatteiden pesuun	5,0 kg 40°	AA 54 0,85 160-170
Siliävät 📋 Siliävät vaatteet, alusvaatteet, värilliset, paidat, puserot.	2,5 kg	Tehopesu / PikaSiliävät +LisähuuhteluTahrat	4030	5757	0,600,50	75-8570-80
Hienopesu 📋 Hienopyykkı,esim. verhot.	2,5 kg	Tehopesu / PikaLisähuuhtelu	40 52	0,60 65-75
Käsinpesu 📋 Hellävaraisen pyykin pesuohjel-ma, pesumerkintä "käsinpesu".	1,0 kg 30	53 0,30 45-55
Villa 📋 Konepesunkestävä villa, pesume-rkintä "puhdasta uutta villaa, ko-nepesun kestävä, kutistumaton".	1,0 kg 40	53		53	0,350,06	50-6040-50
Pika 30° 30 min 📋 Vain vähän likaisen pyykin pe-suohjelma, paitsi villapyykki.	2,5 kg 30	43 0,30 30-40
	Käyttö
Huuhtelut 📋 Käsin pestyn pyykin huuhtelemiseen. 42 0,05 30-40
Tyhjennys 📋 Ohjelmissa, jotka loppuvat huuhteluun(yö-ohjelma), tyhjennetään vesi koneesta.				- 0,00	2 0-10
Linkous 📋	Ohjelmissa, jotka loppuvat huuhteluun(yö-ohjelma), tyhjennetään vesi ja te-hdään loppulinkous 500 - 1200/1000/800 kierr./min**.			- 0,01	5 5-15

* Energiamerkin tiedoissa viitataan standardin IEC 456 (E 60° Valkopesu) mukaiseen ohjelmaan.
** Mallista riippuen.

5. PESUVIHJEITÄ

5.1. Pyykin lajittelu ja valmistelu

• Lajittele pyykki tyypin ja pesumerkintöjen mukaan (katso kappale 5.4: normaali pesuohjelma lujille vaatekappaleille, jotka kestävät voimakasta tehokasta pesua ja linkousnopeutta; hellävarainen ohjelma hienopyykille. Valitse sekoitekuiduille ohjelma ja pesulämpötila arimman vaatekappaleen mukaan.
• Pese valkoiset ja värilliset vaatekappaleet erikseen, muuten valkoinen pyykki saattaa värjäytyä tai muuttua harmahtavaksi.
• Uusista vaatekappaleista irtoaa usein ensimmäisen pesukerran aikana väriä. Pese värilliset vaatekappaleet ensimmäisen kerran erikseen. Noudata pesuohjeita "pestävä erikseen" ja "pestävä useita kertoja erikseen".
• Tyhjennä taskut ja ravista vaatekappaleita ennen pesua.
• Poista irtoamaisillaan olevat napit, neulat, koukut ja muut terävät esineet. Sulje vetoketjut, avaa nauhojen ja kangasvöiden solmut.
• Käännä kaksinkertaisesta kudoksesta valmistetut tekstiilit nurin (makuupussi, anorakki tms.). Kudotut värilliset tekstiilit sekä villa ja tekstiilit, joihin on kiinnitetty koruja: käännä sisäpuoli ulospäin.
• Laita pienet ja herkät esineet (sukat, sukkahousut, rintaliivit, ym.) pesupussiin.
• Käsittele verhoja erityisen varovasti. Poista verhokoukut, laita valoverhot verkkoon tai pussiin.

5.2. Koneen enimmäistäyttömäärä

Noudata koneen enimmäistäyttömäärää. Täyttömäärä vaihtelee pyykin laadun mukaan. Jätä rumpu vajaaksi, jos pyykki on erittäin likaista.

Vaatekappaleilla on erilainen tilavuus ja imukyky. Tämän vuoksi rumpu tulisi täyttää seuraavasti:

• täysi rumpu; täyttämättä kuitenkaan liikaa (puuvilla, pellava- ja sekoitekuitupyykki),
• puolitäysi rumpu; käsitelty puuvilla ja siliävät tekstiilit.
• rummun täyttömäärä 1/3; erittäin hieno pyykki kuten valoverhot ja villavaatteet.

Jos pyykki sisältää erilaisia materiaaleja sisältäviä vaate-kappaleita, täytä rumpu arimman materiaalin mukaan.

5.3. Pesuaineet ja lisääaineet

Käytä vain konepesuun tarkoitettuja pesu- ja lisääaineita. Noudata valmistajan ohjeita ja katso kohdat 2.1 ja 3.2.

Jauhemainen pesuaine voidaan annostella lokeroon tai rumpuun; annostele nestemäinen pesuaine joko pesupalloon, aseta se asetetaan pyykin päälle suoraan rumpuun tai pesuainelokeroon jos pesuohjelma käynnistetään heti; annostele pesuainetabletit pesuainekoteloon.

Annostele pesuaine pyykin määrän ja likaisuuden sekä veden kovuuden mukaan.

Jos asuinalueesi vesi on pehmeää, voit alentaa pesuai- neen annostelua. Annostele pesuainetta enemmän, jos vesi on kovaa tai pyykki on erittäin likaista.

5.4. Pesumerkinnät

normaali ohjelma
VESIPESU	Vesipesu 95°C	Vesipesu 60°C	Vesipesu 40°C	Vesipesu 30°C	Käsinpesu	Vesipesu kielletty
hellävarai- nen ohjelma

KLOORI-VALKAISU	Kloorivalkaisu sallittu Kloorivalkaisu kielletty

SILITYS Silitys kostean a enintään 200°		Silitys kostean tai kostean liinan läpi enintään 150°	Silitys kuivana enintään 100°	Silitys kielletty

KUIVAPESU	Normaali kuivapesu	Erikois-kuivapesu	Erikois-kuivapesu	Kuivapesu kielletty

				Normaali rumpukuiv.
				Mieto rumpukuiv.
KUIVAUS (vapaaehtoinen)	Kuivaus tasai-sella alustalla	Kuivaus ripustamalla	Kuivaus vaate-ripustimessa	Rumpukuivaus sallittu		Rumpukuivaus kielletty

6. KONEEN HOITO JA PUHDISTAMINEN

Irrota pistotulppa pistorasiasta ennen koneen puhdistusta ja huoltoa.

6.1. Kalkkisaostumien poistaminen

Mikäli veden kovuusaste on enemmän kuin 7dH, kone on puhdistettava vähintään neljä kertaa vuodessa. (Paikkakuntasi veden kovuusaste selviää vesilaitokselta.)

Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 90°C ja käynnistä kone ilman pyykkä.

6.2. Koneen ulkovaipan puhdistaminen

Pyyhi koneen ulkovaippa käsitiskiaineella ja pehmeällä liinalla. Älä koskaan käytä naarmuttavia puhdistusvälineitä ja -aineita tai liuottimia.

6.3. Pesu- ja huuhteluainekoteloiden puhdistaminen

Irrottaminen:

Paina pesuainekotelon lukitussalpoja kotelon molemmilta sivuilta ja nosta samalla ylöspäin.

Pese pesuainekotelo juoksevan veden alla harjan tai kierretyn rievun avulla. Tarkista, että putket pesuainekotelon takaosassa eivät ole tukkeutuneet.

Asettaminen paikalleen:

Aseta pesuainekotelo takaisin pai-kalleen kannen pidikkeisiin.

6.4. Nukkasuodattimen puhdistaminen

Puhdista koneen etuosassa alhaalla pienen luukun takana sijaitseva suodatin säännöllisesti. Nukkasuodattimen - merkkivalo* syttyy, jos suodatin on täynnä. Puhdista suodatin tällöin välittömästi. Puhdista suodatin jokaisen pesun jälkeen, jos peset pyykkiä, joka on erityisen nukkaavaa.

• Avaa luukku esim. ruuvitaltan avulla :


• Veden tyhjentäminen nukkasuodattimesta:


Aseta nukkasuodattimen alle astia. Käännä nukkasuodattimen väännintä pystysuoraan niin, että mahdollinen vesi voi valua alla olevaan astiaan.

• Nukkasuodattimen puhdistaminen:

Käännä nukkasuodatinta vastapäivään kunnes se irtoaa paikaltaan. Puhdista suodatin huolellisesti juoksevan veden alla. Aseta nukkasuodatin takaisin paikalleen kiertämällä myötäpäivään. Sulje nukkasuodattimen luukku.

Sulje luukku puhdistettuasi suodattimen. Pidä luukku myös suljettuna, kun laite on toiminnassa.

7. JOS PESUKONE EI TOIMI

Pesukone on tarkistettu valmistuksen eri vaiheissa. Jos kuitenkin toiminnassa ilmenee häiriöitä, lue seuraavat kohdat ennen kuin otat yhteyttä huoltoon.

Ongelma Mahdollinen syy
Kone ei käynnisty tai kone ei ota vettä:	konetta ei ole liitetty sähköverkkoon, tarkista sulakkeet,koneen kansi ja rummun luukut ei ole kunnolla suljettu,tarkista ohjelman valinta,sähkönjakelussa on häiriö,vedenjakelu on poikki,vesihana on kiinni,vedentuloletku tukossa.
Kone täyttyy vedellä, mutta tyhjenee välittömästi:	onko vedenpoistoletku sijoitettu oikein? Sen on oltavavähintään 70 cm:n korkeudella, ennen kun se johdetaanviemäriin.
Kone ei linkoa tai vesi jää rumpuun: • poistoletku	on mutkalla tai tukossa,nukkasuodatin on tukossa,tasapainontunnistusjärjestelmä on toiminut; tyykki onjakautunut epätasaisesti rummussa,onko valittu "Tyhjennys"-ohjelma tai "Rypistymisenesto"-toiminto,tarkista, että vedenpoistoletku on asennettu oikein.
Lattialle valuu vettä:	Pesuainetta on annosteltu liikaa ja se vaahtoaa.Onko pesuaine tarkoitettu koneelliseen pesuun?Onko vedenpoistoletku kiinnitetty kunnolla?Onko nukkasuodatin asetettu kunnolla paikalleen puhdis-tuksen jälkeen?Tarkista vedentuloletkun liitäntä.
Pesutulos on huono: • Onko pesuaine valittu oikein?	Pyykkiä oli liikaa.Onko ohjelma valittu oikein?On käytetty liian vähän pesuainetta.
Kone tärisee tai meluaa: • Onko kuljetustuet poistettu? (katso kohta Asennus).Seisooko kone tasaisesti?Onko koneen ja esim. seinän välillä tarpeeksi tilaa?Pyykki on jakautunut rummussa epätasaisesti.Onko koneessa liikaa pyykkiä?
Pesuohjelma kestää liian kauan:	vedentuloletku on tukossa,sähkön- tai vedenjakelussa on katkos,moottorin ylikuumenemissuoja on toiminut,vesijohtoveden lämpötila on alempi kuin normaalisti,vaahdontunnistusjärjestelmä on toiminut (liikaa pesuai-netta) ja kone on tyhjentänyt liikaa vaahtoa pois,tasapainontunnistusjärjestelmä on toiminut, kone on lisän-nyt vaiheen, joka tasapainottaa rummussa olevaa pyykkiä.
Pesuohjelma keskeytyy: • veden- tai sähkönjakelussa on häiriö,on valittu vesi koneessa-toiminto.
Luukku ei avaudu pesuohjelman ollessa kesken:	" KANSI AVATTAVISSA"***-merkkivalo ei pala.veden lämpötila on liian korkea,kansi voidaan avata 1-2 minuutin kuluttua siitä, kunohjelma on päättyny**.
Merkkivalo "VALMIS"*** ei pala ohjelman loputtua:	rummun luukut eivät ole yläasennossa, koska pyykki onjakaantunut epätasaisesti rummussa; käännä rummunluukut yläasentoon.
Merkkivalo «Loppu»* vilkkuu 4 kertaa**:	kansi ei ole kunnolla suljettu.
Merkkivalo «Loppu»* vilkkuu 2 kertaa**: • nukkasuodatin on tukossa,• tyhjennysletku on taittunut tai mutkalla,• tyhjennysletku on asennettu väärin (katso «asennus»),• tyhjennyspumppu on tukossa,• poistoviemäri on tukossa.
Merkkivalo «Loppu»* vilkkuu 1 kertaa**: • vesihana on kiinni,• vedenjakelu on poikki.
Merkkivalo «Loppu»* vilkkuu 10 kertaa**: • pesurummun lukot aukeavat
Huuhteluaine valuu ylivuotoaukon kautta pois huuhteluainelokeroa täytettäessä *** :	• tarkista oikea annostelumäärä,• putket pesuainekotelon takaosassa ovat tukossa.

* kun olet korjannut vian, paina "käynnistys/tauko"-painiketta jatkaaksesi keskeytynyttä ohjelmaa. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoliikkeeseen.
** Mallista riippuen, äänimerkki kuuluu.
*** Mallista riippuen.

8. TAKUU

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lain- säädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

9. HUOLTO JA VARAOSAT

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 €/min + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model)......

Tuotenumero (Prod.nr.) ....

Sarjanumero (Serial nr.) ....

Ostopäivä.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 €/min) + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa

[e-mail].

B. ASENTAJALLE

1. TURVALLISUUSOHJEET

• Kone on painava. Ole varovainen siirtäessäsi konetta.
• Kaikki pakkauksen osat täytyy poistaa ennen koneen käyttöönottoa. Koneelle tai viereisille kalusteille saattaa aiheutua vakavia vaurioita, jos koneen kuljetustukia ei poisteta tai jos ne jätetään osittain paikalleen.
• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivt heikentää laitteen toimintaa ja aiheuttaa henkilö-tai aineellisia vaurioita.

• Liitä pistoke maadoitettuun pistorasiaan.

• Lue kappale "Sähköliitäntä" ennen koneen liittämistä sähköverkkoon.

• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä koneen tulo- ja poistoletkut ole mutkalla tai painuneet kokoon.
• Jos kone asennetaan matolle, varmista, että ilma pääsee kiertämään vapaasti säätöjalkojen ja lattian välissä.
• Vian ilmetessä älä yritä korjata sitä itse. Ammattitaidottoman henkilön suorittamat korjaukset voivat aiheuttaa vaurioita. Jos korjauksia tarvitaan, ota yhteys valtuutettuun huoltoliikkeeseen ja kysy alkuperäisiä varaosia.

2. TEKNISET TIEDOT

MITAT	KorkeusLeveysSyvyys	850 mm400 mm600 mm
SÄHKÖJÄNNITELIITÄNTÄTEHO		230 V / 50 Hz2300 W
TULOVEDEN PAINEVesihanan liitin	Vähintään 0,05 Mpa (0,5 bar)	0,8 Mpa (8 bar)Tyyppi 20x27
Pyykkimäärä maks. 5,5 kg
CE Tämä laite täyttää seuraavat EY:n määräykset: direktiivi sähkömagneettisesta yhteensopivuudesta 89/336/EEC, pienjännitedirektiivi 73/23/EEC muutoksineen.

3. ASENNUS

3.1. Pakkauksen purkaminen

Kuljetustuet on poistettava ennen koneen käyttöönottoa.

Poista kaikki pakkauksen osat. Kalista konetta hieman toiselle kyljelleen ja poista pohjassa oleva kuljetustuki, nosta kone pystyyn.

Kallista konetta taaksepäin, käännä konetta ¼ kierrosta takakulmansa varassa, jolloin koneen kuljetusalusta vapautuu. Poista kuljetusalusta.

Avaa koneen kansi ja poista rum- mun päällä oleva muovituki ja kan- nen kuljetustuki. Sulje tämän jälkeen koneen kansi.

Irrota koneen takaosasta kaksi pulttia (käytä 10 mm ruuviavainta) ja punaiset holkit.

Aseta suojatulpat tyhjiksi jääneisiin reikiin.

Varmista, että koneesta on poistettu kaikki kuvassa näkyvät osat. Poistetut kuljetustuet on syytä säilyttää mahdollista myöhempää kuljetusta varten.

Mikäli haluat, että kone on syvyyssuunnassa samassa tasossa viereisen kalustekaapin kanssa, sinulla on mahdollisuus leikata koneen takana oleva letkutuki.

3.2. Sijoittaminen

Sijoita kone kovalle alustalle hyvin ilmastoituun huo-neeseen.

3.3. Pesukoneen siirtäminen

Pesukoneesi on varustettu kahdella kiinteällä pyörällä, jotka on sijoitettu koneen alle takaosaan ja yhdellä sisäänvedettävällä koneen alla sijaitsevalla pyörällä. Pyörän saat esiin kääntämällä koneen etuosassa olevaa vipua vasemmalle. Nyt voit liikutella konettasi esimerkiksi siivouksen aikana. Pyörä

ei saa olla ulkoasennossaan, kun käytät konetta.

3.4. Vaaittaminen

Täsmällinen vaaitus vähentää heilahtelua, ääntä ja koneen siirtymistä paikaltaan käytön aikana.

Aseta kone vaakatasoon ruuvaamalla koneen etuosassa olevia säätöjalkoja auki tai kiinni.

Vaaituksen jälkeen lukitse säätöjalat kiristämällä lukitusmutterit.

3.5. Veden tulo

Asenna tulovesiletku koneen takaosaan:

- Aseta tiiviste koneen alaosaan kuvan 1 mukaisesti.

- Liitä letku koneeseen kuvien 2 ja 3 mukaisesti.

- Laita tiiviste tulovesiletkun vesihanan puoleiseen liittimeen, varmista että tiiviste on kunnolla paikallaan.

- Avaa vesihana.

Tarkista, että letkun liitokset ovat tiiviit.

Tulovesiletkua ei voi pidentää. Jos se on liian lyhyt, on käytettävä valtuutetusta huollosta saatavaa pidennysletkua.

3.6. Veden poisto

- Aseta letkun pidin poistoletkuun kuvan mukaisesti

- Liitä poistoletku poistoviemäriin (tai altaaseen), tyhjennysletkun on oltava vähintään 70 cm, ja enintään 100 cm korkeudella lattiasta. Tarkista, että tyhjennysletku on kunnolla kiinnitetty.

Tärkeää: Lappo-ilmiön estämiseksi on tyhjennysletkun ja putken väliin jätettävä ilmarako.

Huom: Tyhjennysletkua ei saa pidentää, jos se on liian lyhyt, on käytettävä valtuutetusta huollosta saatavaa pidennysletkua.

3.7. Sähköliitäntä

Ennen kuin kone liitetään sähköverkkoon, tarkistetaan:

• että sähköverkon jännite on sama kuin koneen arvokilpeen merkitty 230V.
• että maadoitettua pistorasiaa suojaa nimellisarvoltaan vähintään 10A sulake.

Liitäntäjohdon vaihto- ja asennustyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Pistorasian on oltava helposti saatavilla.
