KÄYTTÖOHJE CT3234 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Turvallisuusohjeita 32

Tuotekuvaus 49

Asennus 50

Käyttö 51

Hiomalaikan vaihto 52

Taaemman kädensijan kääntö 52

Huolto ja ylläpito 53

Vianhakutaulukko 53

Kierrätys 53

Tekniset tiedot 53

1. Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoi-tustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa "OFF" ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa "ON"-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla syöttönopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

2. Hiontaa, puhdistusta, harjausta ja katkaisua koskevia turvallisuusohjeita

a) Tämä sähkökäyttöinen käsityökalu on tarkoitettu hiontaan, puhdistukseen, harjaukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet, kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.
b) Kiillotusta ei suositella tehtäväksi tällä koneella. Työt, joita ei ole tarkoitettu suoritettavaksi tällä laitteella, saattavat aiheuttaa vaaratilanteen tai käyttäjän loukkaantumisen.
c) Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.
d) Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen käsityökalun suurinta kierrosnopeutta. Varusteet, jotka pyörivät niiden suurinta sallittua kierrosnopeutta nopeammin, saattavat vahingoittua ja hajota pieniin osiin.
e) Varusteen ulkohalkaisija ja paksuus ei saa ylittää sähkökäyttöisen käsityökalun ilmoitettu kapasiteettia. Liian ison varusteen käyttäminen tekee laitteen käsittelystä vaikeaa ja heikentää turvallisuutta.
f) Laikkojen, laippojen, tukilaikkojen tms. akselin tulee sopia laitteen karaan, jotta laitteen käsittely on turvallista. Varusteet, joiden kiinnitysreiät eivät sovi asennettuun varusteeseen tärisevät voimakkaasti, käyvät epätasaisesti ja saattavat johtaa laitteen hallinnan menettämiseen.
g) Älä käytä viallisia varusteita. Tarkasta varusteet: Hiomalaikoissa ei saa olla irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa, teräslankaharjoissa ei saa olla irrallisia tai vioittuneita harjaksia. Mikäli sähkökäyttöinen laite tai jokin varuste putoaa, varmista etteivät ne ole vioittuneet. Tarkasta ja asenna varuste, sijoitu koneen vaara-alueen ulkopuolelle (koskee myös sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vioittunut varuste hajoaa yleensä testin aikana.

h) Käytä henkilökohtaisia suojavarusteita. Käytä kasvosuojusta tai suojalaseja koneen käyttötavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulosuojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee suodattaa työssä syntyvät hiukkaset. Pitkäaikainen oleilu meluisassa ympäristössä saattaa aiheuttaa kuulovaurioita.
i) Pidä vierailijat riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskele - vien tulee käyttää henkilökohtaisia suojavarusteita. Työkappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.
j) Pidä kiinni ainoastaan laitteen eristetyistä pinnoista, kun työskentelet alueilla, jossa laikka voi joutua kosketuksiin piilossa olevien kaapeleiden tai laitteen virtajohdon kanssa. Jos laikka joutuu kosketuksiin virtaa johtavan kaapelin kanssa, laitteen metalliosat saattavat tulla jännitteisiksi, mikä aiheuttaa käyttäjälle sähköiskun vaaran.
k) Sijoita virtajohto siten, että se ei joudu pyörivän varusteen läheisyyteen. Mikäli menetät laitteen hallinnan, johto saattaa katketa tai jumittua ja kätesi saattaa joutua pyörivään varusteeseen.
I) Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on lakannut kokonaan pyörimästä. Pyörivä varuste saattaa tarttua alustaan ja aiheuttaa laitteen hallitsemattoman liikkumisen.
m) Älä käytä sähkökäyttöistä käsityökalua samanaikaisesti kun kannat sitä. Tahaton kosketus pyörivään varusteeseen saattaa aiheuttaa laitteen juuttumisen vaatteisiin ja käyttäjään.
n) Puhdista moottorin ilmastointiaukot säännöllisesti. Moottorin puhallin kerää pölyä, joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa turvallisuusriskin.
o) Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyy-dessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
p) Älä käytä varusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Takapotku ja sitä koskevat varoitukset

Takapotku on äkillinen ilmiö, joka tapahtuu silloin, kun laikka, tukilaikka, harja tai jokin muu varuste juuttuu äkillisesti. Puristuminen tai juuttuminen aiheuttaa pyörivän varusteen nopean pysähtymisen, mikä johtaa siihen, että sähkökäyttöinen käsityökalu muuttaa äkillisesti liikesuuntaa varusteen pyörimissuunnan vastaiseksi.

Esimerkki: hiomalaikka jumittuu tai puristuu työkappaleeseen, mikä saattaa aiheuttaa sen, että hiomalaikan reuna osuu työkappaleeseen ja aiheuttaa sen, että hiomalaikka kaivautuu työkappaleeseen tai lennähtää ylöspäin. Hiomalaikka lennähtää joko poispäin käyttäjästä tai kohti käyttäjää riippuen hiomalaikan pyörimissuunnasta sen juuttuessa. Hiomalaikka voi myös hajota tietyissä tapauksissa.

Takapotkun riski kasvaa, jos sähkökäyttöistä käsityökalua käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa, mutta se voidaan välttää noudattamalla alla olevia turvallisuusohjeita.

a) Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta ja pidä käsiä ja vartaloa siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun tai käynnistyessä tapahtuvan nykäyksen aikana. Takapotku tai käynnistyksessä tapahtuva vääntömomentin nykäisy voidaan hallita paremmin, jos käyttäjä noudattaa turvallisuusohjeita.
b) Älä sijoita käsiäsi koskaan pyörivän varusteen läheisyyteen. Laite saattaa lennähtää kädestäsi.
c) Älä asetu sille paikalle, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää takapotkun sattuessa. Työkalu lentää takapotkun vaikutuksesta varusteen pyörimissuuntaan nähden vastakkaiseen suuntaan juuttumispisteestä.
d) Noudata erityistä varovaisuutta kun työskentelet kulmien, terävien reunojen tms. kanssa. Varo varusteen kimpoamista ja juuttumista. Kulmat, terävät reunat ja kimpoaminen saattavat aiheuttaa pyörivän varusteen juuttumisen sekä takapotkun tai työkalun hallinnan menettämisen.
e) Älä asenna puun työstöön sahanterää, jossa on teräketju tai sahanterää, jossa on hampaat. Tällaiset terät aiheuttavat usein takapotkun ja laitteen hallinnan menettämisen.

Katkaisulaikalla tapahtuvaa hiontaa ja katkaisua koskevia turvallisuusohjeita

a) Käytä ainoastaan sähkökäyttöiseen käsityökaluun sopivia laikkatyyppejä ja käyttämääsi laikkaan sopivaa laikansuojusta. Laikkoja, joita ei ole tarkoitettu käsikäyttöisille sähkötyökaluille, ei voida suojata kunnolla, ja niiden käyttö voi olla vaarallista.
b) Laikan suojus tulee asentaa sähkökäyttöiseen käsityökaluun turvallisella tavalla ja siten, että suojus antaa parhaan mahdollisen suojan siten, että käyttäjä altistuu mahdollisimman pienelle osalle laikkaa. Laikan suojus suojaa käyttäjää viallisilta laikoilta ja tahattomalta kontaktilta laikan kanssa.
c) Laikkoja saa käyttää ainoastaan niille tarkoitettuihin työtehtäviin. Esimerkki: Älä hio laikan sivulla. Hio katkaisulaikan kehällä. Laikka saattaa hajota, mikäli siihen kohdistuu painetta sivulta.

d) Käytä aina ehjiä sekä valitsemaasi laikkaan sopivia oikean kokoisia ja muotoisia levylaippoja. Sopiva laippa tukee laikkaa ja vähentää se hajoamisriskiä. Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.
e) Älä käytä suuremmassa sähkökäyttöisessä käsityökalussa käytettyjä kuluneita laikkoja. Suurempiin sähkökäyttöisiin käsityökaluihin tarkoitetut laikat eivät kierrosluvun takia sovellu pienempiin laitteisiin, vaan ne saattavat hajota.

Erityisesti katkaisulaikkaa koskevia turvallisuusohjeita

a) Älä pakota katkaisulaikkaa, älä kohdista siihen liikaa painetta. Älä yritä leikata liian syvälle. Laikan ylikuormitus lisää painetta. Laikalla on myös suurempi riski taittua tai juuttua leikkauskohtaan. Myös takapotkun ja laikan hajoamisen riski kasvaa.
b) Älä seiso linjassa pyörivän laikan kanssa. Kun laikka käytön aikana liikkuu poispäin käyttäjästä, takapotku saattaa heittää pyörivän laikan ja sähkökäyttöisen käsityökalun suoraan käyttäjää kohti.
c) Jos laikka juuttuu tai jos jostain syytä haluat keskeyttää katkaisun, sammuta sähkökäyttöinen käsityökalu ja pidä siitä kiinni kunnes se on täysin pysähtynyt. Älä yritä irrottaa katkaisulaikkaa leikkausurasta laikan pyöriessä, sillä se saattaa aiheuttaa takapotkun. Suunnittele työ huolella ja noudata riittäviä tuvallisuusohjeita pienentääksesi laikan jumittumisen riskiä.
d) Älä käynnistä sähkökäyttöistä käsityökalua laikan ollessa kiinni työkappaleessa. Anna laikan kiihtyä täysille kierroksille ja aloita leikkaaminen varovasti leikkauskohdasta. Laikka saattaa juuttua, liikkua ylös leikkauskohdassa tai aiheuttaa takapotkun, mikäli laite käynnistetään laikan ollessa leikkauskohdassa.
e) Tue suuria levyjä ja työkappaleita, niin laikan juuttumisen ja takapotkun riski pienenee. Suurilla levyillä on taipumus taipua omasta painostaan. Tuen tulee olla levyn alla leikkauskohdan alla sekä työkappaleen reunojen lähellä leikkauskohdan kummallakin puolella.
f) Ole erityisen tarkkana, kun työstät seiniä tai muita kohteita, joita et näe. Ulostuleva terä saattaa leikata kaasu- tai vesiputkia, sähköjohtoja tai muita esineitä, jotka saattavat aiheuttaa takapotkun.

Erityisesti puhdistamista koskevia turvaohjeita

a) Älä käytä liian suuria hiomalaikkoja. Noudata valmistajan suosituksia hiomalaikkaa valitessasi. Suuret hiontalaikat, jotka pistävät ulos tukilaikasta lisäävät rikkikulumisen vaaraa ja saattavat aiheuttaa laikan juuttumisen, hajoamisen tai takapotkun.

Erityisesti teräsharjausta koskevia turvaohjeita

a) Ota huomioon, että teräsharjasta irtoaa harjaksia myös normaalissa käytössä. Älä pakota harjalaikkaa kohdistamalla siihen liikaa painetta. Irralliset harjat saattavat helposti läpäistä ohuita vaatteita tai ihon.
b) Mikäli teräsharjauksessa suositellaan laikansuojusta, varmista, että teräsharja ei kosketa laikan suojukseen. Teräsharjalaikka saattaa laajentua kuormituksen tai keskipakoisvoiman vaikutuksesta.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.

Käytä kuulosuojaimia hengityssuojainta.

Käytä visiiriä tai suojalaseja.

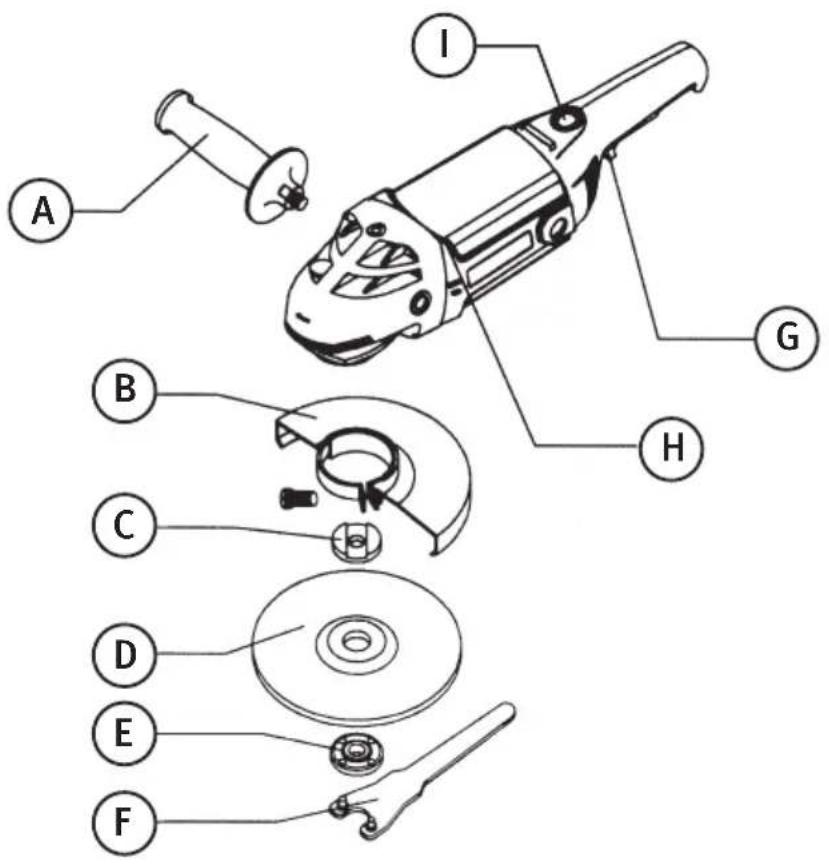

3. Tuotekuvaus

I. Kädensijan lukitus

4. Asennus

1. Asenna sivukahva vaihteiston sille puolelle, mikä tuntuu paremmalta. Laita kumitulppa siihen reikään, jota ei käytetä. Kolme eri asennusmahdollisuutta.
2. Aseta sisempi kierteetön laippa (C) karaan siten että se lukittuu.
3. Aseta hioma-/katkaisulaikka (D) karaan siten, että se pyörii.
4. Kierrä ulompi laippa (E) siten, että kovera puoli on laikkaa vasten.
5. Paina karalukko ja kiristä laippaa myötäpäivään mukana tulevalla avaimella.
6. Käynnistä kulmahiomakone ja anna sen käydä hetki ennen työn aloittamista. Näin varmistetaan, että laikka on tasapainossa.

• Anna laitteen saavuttaa tävdet kierrosluvut ennen hionnan aloittamista.
- Seiso niin, että pystvt seuraamaan hiontaa ilman esteitä.
- Älä käytä katkaisulaikkoja hiontaan, ne eivät kestä painetta sivulta.
- Käytä kivien ja kiviainesten työstöön timanttilaikkoja.
- Älä kallista kulmahiomakonetta leikkauksen aikana, tee katkaisulaikalla ainoastaan suoria leikkauksia.
- Pidä ilmastointiaukot puhtaina, jotta moottori ei ylikuumene.

1. Seiso tukevasti ja pidä kiinni laitteesta molemmin käsin.

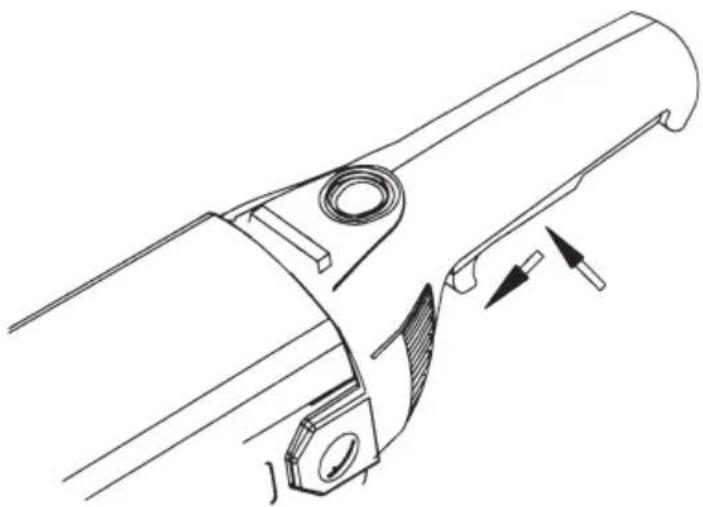

2. Paina virtakytkintä eteenpäin ja sen jälkeen hiljaa ylöspäin.

1. Sammuta laite päästämällä virtakytkin.

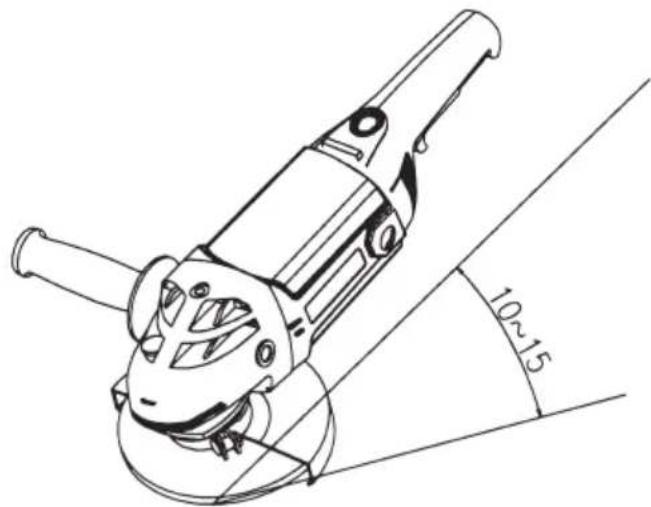

2. Paras hiontakulma on noin 10 - 15°.

6. Hiomalaikan vaihto

Hiomalaikassa tulee olla oikea sisähalkaisija, älä käytä irrallisia holkkeja. Laikan hyväksytty kierrosluku tulee olla vähintään 8500 k/min.

1. Irrota virtajohdon pistoke pistorasiasta ennen laikan vaihtoa!
2. Aktivoi karalukko, irrota karan mutteri ja ulompi laippa karasta.
3. Poista vanha hiomalaikka ja aseta uusi tilalle.
4. Kokoa käänteisessä järjestyksessä purkamiseen nähden.
5. Seiso kulmahiomakoneen vieressä kun käynnistät koneen. Anna koneen käydä hetken ajan ennen hionnan aloittamista varmistaaksesi, että laikka on tasapainossa.

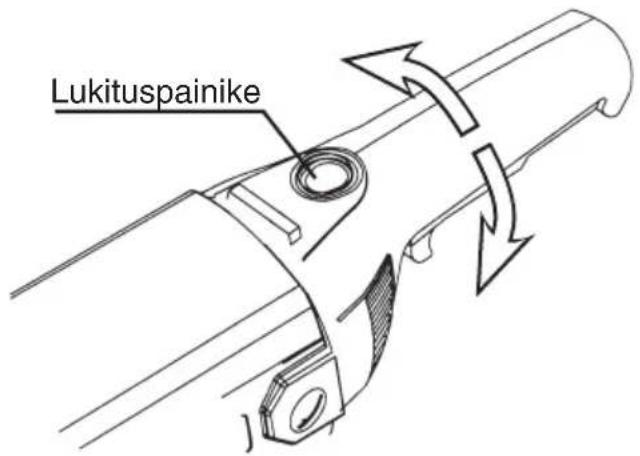

7. Pyöritä takakahvaa

1. Irrota virtajohto ennen kahvan pyörittämistä.
2. Paina kahvan pyörimisen lukitsinta.
3. Pyöritä kahvaa johonkin kolmesta kiinteästä tilasta.
4. Päästä lukitsinpainike ja varmista, että kahva lukittuu.

8. Huolto ja ylläpito

Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym. Kuivaa ulkopuolelta kevyesti kostutetulla liinalla. Älä käytä liuotinaineita tai hankaavia puhdistusaineita.

9. Vianhakutaulukko

Ongelma Mahdollinen syy Toimenpiteet
Laite ei käy. Ei virtaa.	Varmista, että pistorasiassa	on virtaa.
	Kuluneet hiiliharjat. Ota yhteys	s myymälään, jos laitteessa
	Oikosulku.	on moottori- tai sähkövika.
	Virtakytkimessä vikaa.
Laite käy hitaasti. Tylsä/viallinen työkalu. Hio tai vaihda terä.
Epätavallisia äääniä.	Mekaaninen este. Ota yhteys	myymälään, jos laitteessa
	Käämi osittain oikosulussa.	on moottori- tai sähkövika.
Laite tärisee voimakkaasti.	Työkalu on löysästi kiinni. Kiristä työkalu ja varmista, että se on asennettu oikein.
Moottori kipinöi. Hiiliharjat juuttuneet. Ota yhteys	myymälään, jos laitteessa
	Käämi oikosulussa.	on moottori- tai sähkövika.
	Kollektori on likainen.

10. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

11. Tekniset tiedot

Nimellisjännite:	230 VAC, 50 Hz
Teho:	1800 W
Kuormittamaton kierrosluku:	8500 kierrosta minuutissa
Hiomalaikka:	180 mm, reikä 22 mm
Melutaso:	LPA 95 dB(A)LWA 108 dB(A)
Tärinä:	4,7 m/s ^2
Paino:	4,7 kg (ilman laikkaa)
