KÄYTTÖOHJE 17-993 Biltema

Tämä käyttöohje sisältää tärkeitä tietoja tuotteen käyttämisestä ja mahdollisista turvallisuusriskeistä. Kehotamme käyttäjää lukemaan sen ennen tuotteen käyttöä ja kiinnittämään erityistä huomiota tuotteen varoitusmerkintöihin sekä turvallisuusmääräyksiin.

KÄYTTÖTARKOITUS

Tehokas ja nopeasti lämmittävä pyörällinen tulisija mökille, terassille, parvekkeelle ja kylmiin tiloihin. Tulisijassa on alhaisen happitason varoitustoiminto sekä liekkivahti. Liekkivahti sulkee kaasunsyötön automaattisesti, jos liekki sammu.

Hyväksynnät

Tämä kaasulaite, malli 17-993, on suunniteltu ja valmistettu seuraavien asetusten ja standardien mukaisesti:

(EU) 2016/426, EN 449:2002+A1:2007

PIN: 2531CT-0032

Valmistaja:

Biltema Garnisonsgatan 26, 2nd fl SE-254 66 Helsingborg www.biltema.com

EU-vaatimustenmukaisuusvakuutus on saatavilla kokonaisuudessaan Bilteman verkkosivustolla www.biltema.com

TEKNISET TIEDOT

Teho....1,5/2,8/4,1 kW

Kaasunpaine 28-30 mbar

Kaasunkulutus ..... 109/298 g/t (min./maks.)

Kaasutyyppi ....Butaani, propaani ja niiden seokset

Koko ....Maks. 5 kg (kaasupullo)

Paino: 6 kg

Leveys 38 cm

Syvyys 29 cm

Korkeus 55 cm

VAROITUS!

• Tuotteessa on osia, jotka voivat kuumentua erittäin voimakkaasti ja aiheuttaa palovammoja. Ole erityisen valpas lasten ja muiden varomattomien henkilöiden läsnä ollessa.
• Älä käytä lämmitintä nukkumisen aikana.

Varoitus! Estä ylikuumeneminen

• Älä sijoita takkaa suoraan sähköpistorasian alle.
• Tuotetta ei saa käyttää veden lähellä eikä kosteissa tiloissa, esim. kylpyhuone, amme, suihku tai uima-allas.
• Tuotetta ei saa peittää.

TUOTTEESSA NÄKYVÄT MERKINNÄT

Kaasutakka

Nimellinen lämpöteho: 4,1 kW/298 g/h

Kaasuluokka: I3B/P (30)

Kaasunpaine: (28-30) mbar

Kaasutyyppi: Butaani, propaani tai näiden seos

Kohdemaat: DK, FI, SE, NO

PIN-koodi: 2531DQ-0062

Tuotteen koko: 550 x 380 x 290 mm

Paino: 6 kg

Biltema Garnisonsgatan 26, 2. kerros SE-254 66 Helsingborg www.biltema.com

Sarjanumero:

Lue käyttöohje ennen laitteen käyttöä.

Tämä laite vaatii letkun ja säätimen, tarkista asia kaasuntoimittajalta.

Käytä laitetta vain hyvin tuulettuvissa tiloissa.

Älä aseta laitetta seinien, huonekalujen, verhojen, verhojen, vuodevaatteiden tai muiden syttyvien materiaalien lähelle.

Älä käytä laitetta matkailuautoissa, kuten asuntovau-nuissa ja -vaunuissa.

Älä suuntaa lämmitintä laitteisiin, huonekaluihin, verhoihin tai muihin syttyviin kohteisiin.

Kun kaasu loppuu, kaasupullo on vaihdettava ohjeiden mukaisesti.

Jos havaitset vuodon, sulje kaasupullon venttiili.

Irrota säädin kaasupullosta ja vie säiliö ulos tai hyvin tuulettuvaan tilaan.

Ota yhteyttä kaasun toimittajaan saadaksesi apua.

Sammuta laite kaasupullon venttiilistä käytön jälkeen.

Käyttöohje

Lämmittimessä on kolme lämmitystasoa: PIENI, KE-SKISUURI ja SUURI. Tuli sytytetään pietsosähköisellä painikkeella.

• Avaa kaasupullon kaasunsäädin
• Paina säädin alas ja kierrä se LOW-asentoon, jatka painamista 10 sekuntia.

Paina säätimen painamisen aikana sytytyspainiketta kerran tai kaksi, kunnes pilottiliekki syttyy polttimen alaosassa.

VAROITUS! Tuotteen pinta kuumentuu aikana. Käytä kädensijaa.

TURVALLISUUSMÄÄRÄYKSET

• Lue aina käyttöohje ennen tuotteen käyttöönottoa, ja säilytä se tulevaa tarvetta varten. Käyttöohjeessa on tärkeitä tietoja laitteen käyttämisestä ja turvallisuudesta.
• Älä käytä laitetta, jos se on rikki tai viallinen.
• Huoltoja ja korjauksia saa suorittaa vain pätevä henkilö.
• Tämä laite tarvitsee kaasuletkun ja kaasunsääti- men, jotka on ostettava erikseen.
• Sulje kaasuventtiili ja kaasunsyöttö käytön jälkeen, irrota kaasunsäädin kaasusäiliöstä. Sammuta heti käytön jälkeen myös sähköpuhallin, ja vedä pistoke pistorasiasta.
• Laitteisto soveltuu 15 ja 5 kilon kaasupulloille.
• Kaasuletkua ei saa kiertää eikä taittaa. Tarkista letku säännöllisesti ja vaihda se, jos havaitset vaurioita.
• Laite on testattava vuotojen varalta ennen ensimmäistä käyttöä ja aina kaasupullon liittämisen jälkeen. Älä koskaan käytä avotulta vuototestin suorittamiseen.
• Takka ei saa olla lähellä seinää, verhoja tai huonekaluja käytön aikana. Suuntaa käytettävä lämmitin aina kohti huoneen keskustaa. Älä sijoita huonekaluja tai muita esineitä takan eteen. Turva-etäisyys syttyviin materiaaleihin takan takana ja sivuilla on 1 metri.
• Älä suuntaa lämmitintä laitteisiin, huonekaluihin, verhoihin tai muihin syttyviin kohteisiin.
• Hipaisusuoja (ritilä) suojaa vain vahingossa tapahtuvilta vaatekosketuksilta. Se ei tarjoa täyttä suojaa pikkulapsille tai sairaille henkilöille. Suojuksen tehtävänä on vähentää vahingonvaaraa, eikä mitään sen osaa saa poistaa tai muuttaa.
• Älä aseta vaatteita tai muuta materiaalia takan päälle.
• Tässä takassa ei ole savuhormia. Varmista, että huoneen ilmanvaihto on tehokas, kun takka on käytössä.
• Käytä takkaa vain hyvin tuulettuvassa tilassa. Ilmanvaihto on ratkaisevan tärkeää lämmittimen tehokkaan toiminnan ja käyttöpaikan turvallisuu-

den kannalta. Päästä runsaasti raitista ilmaa sisään, älä tuki koskaan oviaukkoja tai ikkunoita.

- Takan sijoituspaikan huonetilavuuden on ol-tava vähintään 84 kuutiometriä. Varmista, että tuuletuspinta-ala on vähintään 105 cm².

- Älä käytä takkaa makuuhuoneessa, kellarissa tai kerrostalossa.

- Älä käytä takkaa ajoneuvossa, asuntovaunussa, asuntoautossa tai veneessä.

- Älä siirrä laitetta käytön aikana, iskut ja kolhut voivat laukasta turvalaitteen.

- Älä koskaan käytä tai säilytä liuottimia tai paineastioita kaasulämmittimen lähellä – edes silloin, kun lämmitin on sammutettu.

- Älä koskaan heitä roskia, esimerkiksi tupakantumppeja, kaasutakan sisään, sillä ne voivat vaikuttaa palamiseen ja päästää ilmaan vaarallisia epäpuhtauksia.

- Käsittele kaasusäädintä ja kaasupullon venttiiliä aina lämmittimen sivulta tai takaa. Lämmittimen etupuolelta voi saada palovamman

- Takkaa ei saa käyttää ajastimella tai muulla laitte- ella, joka käynnistää lämmittimen automaattisesti.

- Tuotetta ei saa muuntaa tai muuttaa.

- Tuotetta saa käyttää vain ilmoitettuun käyttötarkoitukseen.

- Tarkista, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut. Vioittunut sähköjohto on vaihdatettava ammattitaitoisella sähköasentajalla.

- Tarkkaile laitetta aina käyttämisen aikana.

- Vähintään 8-vuotiaat lapset ja fyysisesti tai henki- sesti rajoittuneet tai kokemattomat henkilöt voivat käyttää tätä tuotetta, jos heitä valvotaan tai heitä on opastettu käyttämään tuotetta turvallisesti ja he ymmärtävät käyttämiseen liittyvät vaarat. Tu- otteella ei saa leikkiä. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

- Pidä pieniä lapsia silmällä niin, etteivät he pääse leikkimään tuotteella.

- Estä pieniä lapsia ja vanhuksia koskemasta vaarallisen kuumiin pintoihin.

- Älä käytä tuotetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen.

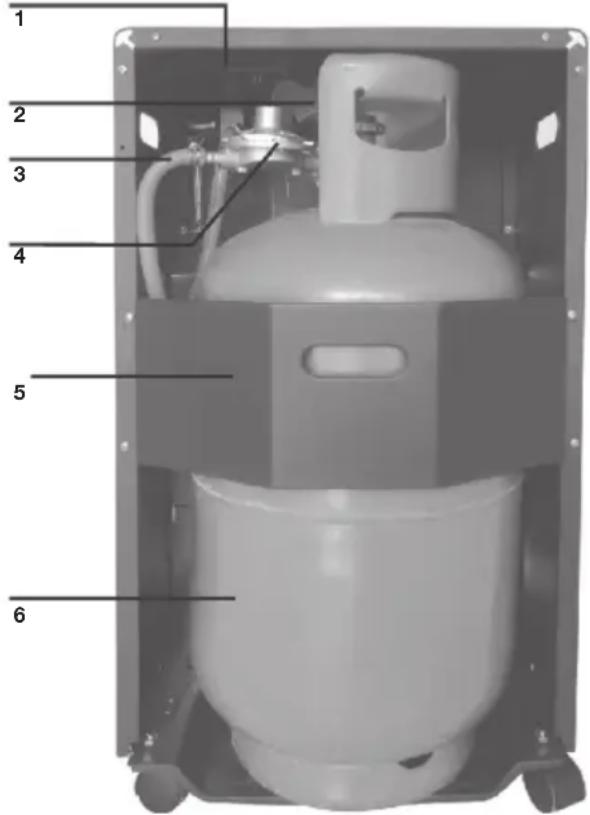

LAITTEEN OSAT

1. Kaasuventtiili
2. Kaasuhana
3. Kaasuletku
4. Kaasunsäädin
5. Suojalevy
6. Kaasupullo

Säätimet ja toiminnot

Kaasupullon yhdistäminen aloitetaan kiertämällä säädin paikalleen ja liittämällä kaasuletku. Kun tämä on tehty, voit avata kaasuhanan kaasupullosta. Sen jälkeen kaasunsyötön avaaminen ja sulkeminen toimii helposti takan takana olevalla kaasuventtiilillä.

Takan yläosassa on sytytyspainike (ignition) ja kaasunsäädin. Kaasunsäätimessä on kolme merkittyä asentoa: pieni, keskisuuri ja suuri (low, medium, high). Sytytyspainikkeen painaminen sytyttää polttimessa kipinän, joka sytyttää kaasun.

1. Sijoita kaasupullo takkaan.
2. Kiinnitä suojalevy, joka varmistaa pullon pysymisen paikallaan.
3. Liitä letku kaasuventtiliin (varmista, että liitos on tiivis).
4. Liitä letkun toinen pää säättimeen (varmista, että liitos on tiivis).
5. Avaa kaasuhana ennen takan sytyttämistä ja sulje se, kun et enää käytä takkaa.

KAASUPULLON VAIHTAMINEN

1. Kaasupullo on vaihdettava kaasuntoimittajan toimittamien ohjeiden mukaan.
2. Sammuta kaasunsäädin ja anna takan jäähtyä kokonaan, ennen kuin vaihdat kaasupullon. Älä yritä vaihtaa kaasupulloa, kun takka on vielä päällä.
3. Kaasupulloa ei saa vaihtaa avotulen lähellä.
4. Älä tupakoi, kun vaihdat kaasupulloa. Sulje kaasuhana ennen kuin irrotat kaasupullon, sen jälkeen voit ottaa kaasupullon takasta. Kierrä säädin irti tyhjästä kaasupullosta, ja asenna se uuteen kaasupulloon.

TAKAN SYTYTTÄMINEN

Ennen kuin liität säätimen kaasupulloon, tarkista, että säätimessä on kumitiiviste. Tiivisteen on oltava hyvässä kunnossa.

Liitä säädin kaasupulloon kiertämällä pyörösäädintä vastapäivään. Avaa kaasupullo kääntämällä kaasuhanaa vastapäivään. Käännä takan kaasunsäädin asentoon 1 (Low, pieni).

Paina kaasunsäädin alas ja jatka painamista. Tämä käynnistää kaasun virtaamisen esipolttimeen ja keskimmäiseen polttimeen.

Kun kaasunsäädin on painettuna, paina pietsosähköisen sytytyksen painiketta (Ignition) 2 tai 3 kertaa. Jokaisella painamisella kuuluu naksahdus ja pilot-tipolttimessa pitäisi näkyä kipinä.

Kun pilottiliekki on syttynyt, jatka kaasunsäätimen painamista 10–15 sekuntia, jotta liekin turvallisuutta valvova toiminto aktivoituu.

Kun pilottipoltin ja keskimmäinen poltin ovat syt-tyneet, voit säätää lämpöasetusta kaasunsäätimen (Low, Medium tai High; pieni-keskisuui-suuri).

TAKAN SAMMUTTAMINEN

Sulje polttoaineensyöttö kääntämällä kaasunsäädin asentoon 1 ja sulkemalla kaasuhana kääntämällä sitä myötäpäivään. Tarkista, että pilottipoltin ja keskimmäinen poltin ovat sammuneet.

VUOTOTESTI

Jos epäilet, että takasta vuotaa kaasua, sulje kaasunsyöttö ja pyydä ammattitaitoinen huoltoteknikko tarkastamaan laite. Älä yritä paikantaa vuotoa avotulella. Paikanna se äänen, hajun tai saippuaveden avulla. Mahdolliset kuplat osoittavat vuotokohdan. Vuototilanteessa laite on suljettava säätimessä olevalla kaasuventtiilillä ja säädin on irrotettava kaasupul-losta.

PUHDISTUS JA KUNNOSSAPITO

- Huolto ja puhdistus on tehtävä kaasunsyöttö suljettuna ja takan ollessa kylmä. Älä yritä puhdistaa takkaa käytön aikana.

- Takan turvallisuus ja mahdollisten piilovikojen tunnistaminen edellyttää ammattitaitoisen henkilön tekemää tarkistusta kerran vuodessa.

- Jos käytön aikana ilmenee vikoja, lopeta takan käyttö ja kysy neuvoja jälleenmyyjältä.

- Puhdista säännöllisesti takan kotelo, kaasupullo ja kaasupullon säilytystila. Poista kertynyt pöly ja nukka, jotka voivat vaikuttaa lämmittimen toimintaan.

- Harjaa keramiikkavastuksen pinnoille kertynyt pöly pois. Älä raaputa tai naputtele näitä osia, koska ne ovat herkkiä ja niiden toiminta voi heikentyä.

- Älä käytä hankaavia tuotteita/puhdistusaineita takan puhdistamiseen.

- Pilottiliekin tulee palaa tasaisesti käytön aikana. Jos liekki on levoton tai sen reunat ovat keltaisia, takan toiminta on tarkistettava.

- Takkaan saa asentaa vain valmistajan alkuperäisosia. Väärien tai kopioitujen osien käyttö voi olla vaarallista ja mitätöi takuun.

- Älä puhdista uunia märällä liinalla tai roiskuttamalla tai suihkuttamalla vettä takkaan. Tämä voi aiheuttaa takkaan vakavia ongelmia. Voit kysyä moitteettomasti toimivan takan säännöllisestä huoltamisesta edustajiltamme. Säilytä takka puhtaassa ja kuivassa paikassa, kun et käytä sitä.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen (direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
