Tuotetyyppi	Sisäänrakennettu sähköuuni
Merkki	Electrolux
Malli	EOK8P2B0
Mitat (KxLxS)	595 x 595 x 569 mm
Uunin tilavuus	71 litraa
Energiatehokkuusluokka	A+
Virtalähde	220-240 V, 50-60 Hz
Maksimiteho	3.5 kW
Toimintojen lukumäärä	10
Lämpötila-alue	30-250 °C
Puhdistustyyppi	Hydrolyyttinen puhdistusjärjestelmä
Oven tyyppi	CoolTouch-ovi
Sisävalo	Kyllä
Ajastin	Elektroninen viivästyskäynnistyksellä
Lapsilukko	Kyllä
Automaattinen sammutus	Kyllä
Nettopaino	35 kg
Mukana tulevat tarvikkeet	1 leivinpelti, 1 grilli ritilä
Varaosien saatavuus	10 vuotta Electrolux-huoltopisteistä

Usein kysytyt kysymykset - EOK8P2B0 ELECTROLUX

Kuinka asennan Electrolux EOK8P2B0 -uunin?

Varmista, että uunin asentaa pätevä sähköasentaja. Laite on liitettävä 220-240 V:n virtalähteeseen sopivalla katkaisijalla. Noudata asennusohjeita käsikirjasta oikeiden sähkö- ja kaappimittojen saamiseksi.

Mitä minun tulisi tehdä ennen uunin ensimmäistä käyttökertaa?

Poista kaikki pakkausmateriaalit ja tarvikkeet. Kuumenna tyhjää uunia 200 °C:ssa 30 minuuttia polttaaksesi pois jäämät. Anna sen jäähtyä ja puhdista sisäpinta kostealla liinalla. Tämä alkuvaiheen esilämmitys poistaa valmistuksen hajuja.

Kuinka puhdistan uunin?

Käytä hydrolyyttistä puhdistusta: kaada vesi uunin sisälle ja käynnistä ohjelma. Pinttyneille tahroille käytä hankaamatonta puhdistusainetta. Vältä voimakkaita kemikaaleja tai teräsvillaa, jotta emali ei vaurioidu.

Mitä jos uuni ei kuumene?

Tarkista, että uuni on kunnolla kytketty ja katkaisija on päällä. Varmista, että ajastin on asetettu oikein eikä viivästyskäynnistyksessä. Jos ongelma jatkuu, lämmityselementti tai termostaatti voi olla viallinen; ota yhteys Electrolux-huoltoon.

Kuinka käytän ajastintoimintoja?

Paina ajastinpainiketta asettaaksesi kypsennysajan tai loppuajan. Käytä +/- painikkeita säätämiseen. Uuni sammuu automaattisesti ajastimen päättyessä. Katso käsikirjasta viivästyskäynnistyksen ohjelmointi.

Voinko käyttää alumiinifoliota uunissa?

Kyllä, mutta vältä peittämästä koko ritilää tai pohjaa, sillä se voi aiheuttaa ylikuumenemista. Aseta folio vain leivinpellille keräämään tippoja. Älä anna folion koskea lämmityselementteihin.

Kuinka vaihdan uunin lampun?

Katkaise virransyöttö. Poista lasikansi kiertämällä sitä vastapäivään. Vaihda uusi 25W, 300°C kestävä polttimo (tyyppi G9). Kiinnitä lasi takaisin ja palauta virta.

Mitkä ovat tämän uunin turvatoimet?

Pidä lapset loitolla käytön aikana. Käytä uunikintaita kuumien astioiden käsittelyyn. Älä käytä uunia säilytystilana. Varmista, että lapsilukko on aktivoitu estääksesi tahattoman käytön.

Kuinka aktivoin lapsilukon?

Paina ja pidä lukituspainiketta painettuna 3 sekunnin ajan, kunnes näyttöön ilmestyy avainsymboli. Poistuaksesi toista sama prosessi. Lapsilukko estää kaikki toiminnot estääkseen tahattoman käytön.

Mistä löydän varaosia EOK8P2B0:lle?

Valtuutetut Electrolux-huoltokeskukset myyvät aitoja varaosia. Ilmoita mallinumero (EOK8P2B0) tilatessasi. Monet osat, kuten lämmityselementit ja oven tiivisteet, ovat saatavilla jopa 10 vuoden ajan.

KÄYTTÖOHJE EOK8P2B0 ELECTROLUX

FI Käyttöohje | Uuni 50

IS Notendaleiðbeiningar | Ofn 76

NO Bruksanvisning | Ovn 101

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Voit tarkastella käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita osoitteessa electrolux.com/support

Saat lisää reseptejä, vinkkejä, vianetsintäohjeita lataamalla My Electrolux Kitchen sovellus.

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....51
2. TURVALLISUUSOHJEET 53
3. ASENNUS....56
4. TUOTEKUVAUS....58
5. KÄYTTÖPANEELI....58
6. ENNEN ENSIKÄYTTÖÄ....59
7. PÄIVITTÄINEN KÄYTTÖ....60
8. LISÄTOIMINNOT 65
9. KELLOTOIMINNOT....66
10. VARUSTEIDEN KÄYTTÖ....67
11. VIHJEITÄ JA NEUVOJA....68
12. HOITO JA PUHDISTUS....70
13. VIANMÄÄRITYS....73
14. ENERGIATEHOKKUUS....74
15. YMPÄRISTÖNSUOJELU....75

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella ja mobiililaitteilla My Electrolux Kitchen.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.

• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.

• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.

• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.
• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.
• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.
• Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.
• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.
• Kaikki varusteet ja liialliset roiskeet/jäämät on poistettava laitteen lokerosta ennen pyrolyyttistä puhdistusta.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
- Noudata koneen mukana toimitettuja asennusohjeita.
- Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
- Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
- Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
- Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
- Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.
- Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Kaapin vähimmäiskorkeus 590 (600) mm (työtason alla olevan kaapin vähimmäiskorkeus)

Kaapin leveys 560 mm

Kaapin syvyys 550 (550) mm

Laitteen etuosan korkeus 594 mm

Laitteen takaosan korkeus 576 mm

Laitteen etuosan leveys 595 mm

Laitteen takaosan leveys 559 mm

Laitteen syvyys 569 mm

Laitteen asennussyvyys 548 mm

Leveys luukun ollessa auki 1022 mm

Tuuletusaukon vähimmäis- koko. Aukko alaosassa ta- kana 560x20 mm

Virtajohdon pituus. Johto 1500 mm sijaitsee oikeassa kulmas- sa takana

Kiinnitysruuvit 4x25 mm

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

- Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 1 380 3x0.75

enintään 2 300 3x1

enintään 3 680 3x1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.

- Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

- Älä jaa Wi-Fi-salasanaasi muille.

VAROITUS!

Laitteen vaurioitumisen vaara.

- Estä emalipinnan vaurioituminen tai haalistuminen:

• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.

• Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.
  – Älä laita vettä suoraan kuumaan laitteeseen.
  – Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
  – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.

• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.

• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

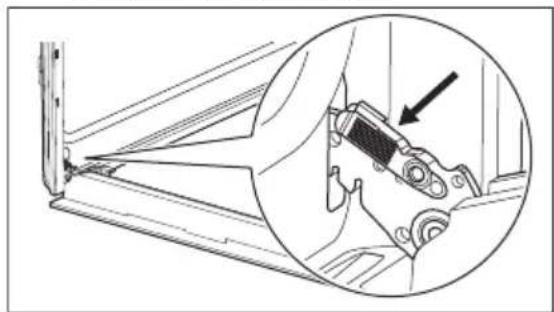

• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Pyrolyyttinen puhdistus

VAROITUS!

Henkilövahinkojen / tulipalon / kemiallisten päästöjen (höyryt) vaara pyrolyysitoiminnossa.

• Ennen pyrolyyttisen puhdistamisen ja esilämmityksen käynnistämistä, poista seuraavat uunin sisätilasta:
• mahdolliset ruokajäämät, öljy- tai rasvaroiskeet/-jäämät.
  – mahdolliset irrotettavat varusteet (mukaan lukien laitteen mukana toimitetut ritiät, kiskot jne.) erityisesti tarttumattomat kattilat, pannut, leivinpellit, välineet jne.
• Lue huolella pyrolyyttistä puhdistusta koskevat ohjeet.
• Pidä lapset poissa laitteen luota silloin, kun pyrolyyttinen puhdistus on käynnissä. Laite kuumenee hyvin voimakkaasti ja kuumaa ilmaa poistuu etupuolella olevista jäähdytysaukoista.

• Pyrolyyttinen puhdistus on korkeassa lämpötilassa tapahtuva toimenpide, jonka aikana voi vapautua höyryjä ruoanlaittojäämistä ja rakennemateriaaleista, ja siksi käyttäjää suositellaan voimakkaasti toimimaan seuraavasti:
  – järjestämään hyvä tuuletus pyrolyyttisen puhdistuksen aikana ja sen jälkeen.
  – järjestämään hyvä ilmanvaihto esilämmityksen aikana ja sen jälkeen.

• Älä läikytä vettä uunin luukulle pyrolyyttisen puhdistuksen aikana ja sen jälkeen, jotta lasipaneelit eivät vahingoitu.

• Yllä kuvatut pyrolyyttisistä uuneista / ruokajäämistä muodostuvat höyryt eivät ole haitallisia ihmisille. Tämä koskee myös lapsia ja heikkokuntoisia henkilöitä.
• Pidä lemmikkieläimet loitolla laitteesta pyrolyyttisen puhdistamisen ja esilämmityksen aikana ja sen jälkeen. Pienet lemmikkieläimet (erityisesti linnut ja matelijat) voivat olla erittäin herkkiä lämpötilanmuutoksille ja laitteesta poistuville höyryille.
• Kaikkien pyrolyyttisten uunien korkeassa lämpötilassa tapahtuva pyrolyyttinen puhdistus voi vaurioittaa kattiloiden, pannujen, leivinpeltien, ruokailuvälineiden jne. tarttumattomia pintoja, ja niistä voi myös muodostua alhaisen tason haitallisia höyryjä.

2.6 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.7 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.8 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

- Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.
• Poista luukun lukitus, jotta lapset, tai lemmikit eivät jäisi loukkuun laitteen sisälle.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asentaminen kalusteeseen

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Uunin kiinnittäminen kaappiin

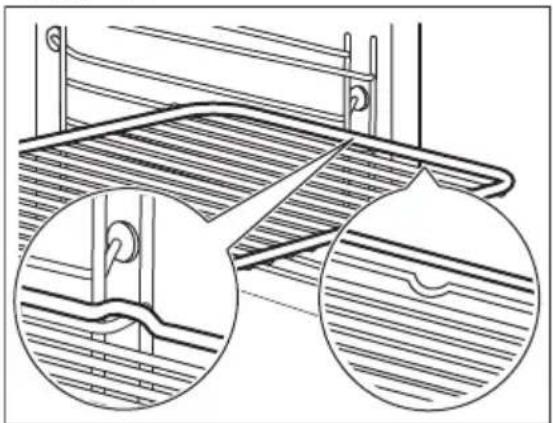

• Paistoritilä
Ruoanlaittovälineille, kakkuvuokat, paistit.

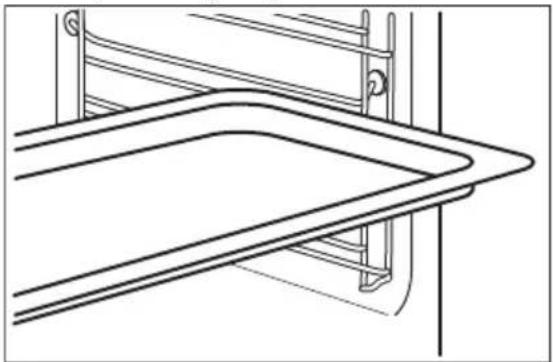

• Leivinpelti
Kakuille ja kekseille.
- Grilli / uunipannu
Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

1 Käyttöpaneeli
2 Uunitoimintojen kiertonuppi
3 Näyttö
4 Ohjausnuppi
5 Lämpövastus
6 Paistolämpömittarin pistorasia
7 Lamppu
8 Puhallin
9 Lokeron reliefi
10 Hyllykannatin, irrotettava
11 Hyllytasot

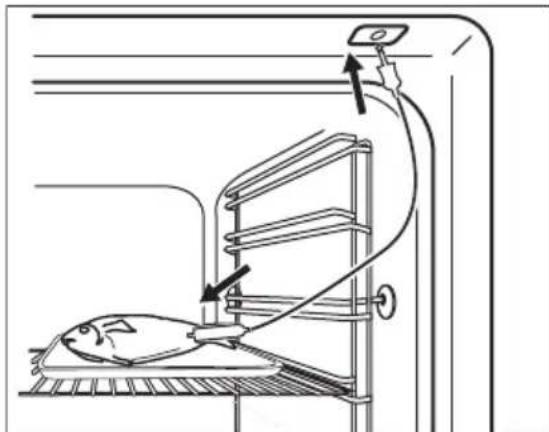

• Paistolämpömittari
Ruoan sisälämpötilan mittaamiseen.
• Teleskooppikannattimet
Peltien ja ritilän helpompaan asentamiseen ja poistamiseen.

5. KÄYTTÖPANEELI

5.1 Laitteen kytkeminen päälle ja pois päältä.

Kytke laite päälle.

1. Paina nuppia. Nuppi tulee ulos.
2. Valitse toiminto kääntämällä uunin toimintojen kiertonuppia.
3. Säädä asetuksia kääntämällä ohjausnuppia.
   Katkaise laitteen virta kääntämällä uunitoimintojen nuppivalitsin asentoon.

5.2 Ohjauspaneelin yleisnäkymä

Paina asettaaksesi: Kellotoiminnot.

	Paina ja pidä painettuna asettaaksesi toiminnon: Pikakuumennus
	Kytke uunin lamppu päälle tai pois päältä painamalla.
	Paina asettaaksesi lämpötilan paisto-lämpömittarille
OK	Vahvista valinta painamalla.

5.3 Näytön merkkivalot

Näyttö, jossa tärkeimmät toiminnot.

	Laite on lukittu.
	Siirry valikkoon ja valitse kuvake avataksesi: Avustava ruoanvalmistus.
	Siirry valikkoon ja valitse kuvake avataksesi: Puhdistus.
	Siirry valikkoon ja valitse kuvake avataksesi: Asetukset
	Pikakuumennus on kytketty päälle.

	Höyrykypsennys on kytketty päälle.
	Paistolämpömittari on kytketty päälle.
	Hälytinajastin on kytketty päälle.
	Lopetus on kytketty päälle.
	Aikaviive on kytketty päälle.
	Ajastin on kytketty päälle.
	Wi-Fi-yhteys on kytketty päälle.
	Etäohjaus on kytketty päälle.
	Lämpötilaa tai aikaa varten. Kun laite saavuttaa asetetun lämpötilan, osoitin-palkki on kokonaan punainen.

6. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Alkupuhdistus

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Puhdista laite ja sen varusteet vain lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
3. Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoonsa.

6.2 Alustava esikuumennus

Ennen ensimmäistä käyttökertaa kelloon on asetettava aika ja tyhjä laite täytyy esikuumentaa:

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Aseta toiminto .Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 1 t.

3. Aseta toiminto 📋. Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 15 min ajan.

4. Aseta toiminto .Äseta toiminnon enimmäislämpötila.

Anna laitteen olla toiminnassa 15 min ajan.

Katkaise laitteen virta ja odota, että se jäähtyy. Laitteesta voi tulla hajua ja savua. Varmista, että huoneen ilmanvaihto on riittävä.

6.3 Langaton yhteys

Laitteen yhdistämiseen tarvitaan seuraavat asiat:

• langattoman verkon Internet-yhteydellä
- samaan langattomaan verkkoon yhdistetyn mobiililaitteen

1. Lataa My Electrolux Kitchen -sovellus: Skannaa arvokilvessä oleva QR-koodi mobiililaitteesi kameralla, jolloin sinut ohjataan Electroluxin verkkosivuille. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Voit myös ladata sovelluksen suoraan sovelluskaupasta.
2. Noudata sovelluksen perehdytysohjeita.

3. Uunitoimintojen kiertonuppia kääntämällä voit valita toiminnon ≡.

4. Käännä nuppia, niin voit valita: Asetukset. Kytke toimintaan Wi-Fi-yhteys. Katso luku "Valikko: Asetukset".

Taajuus 2.4 GHz WLAN

2400 - 2483.5 MHz

Protokolla IEEE 802.11b DSSS, 802.11g/n OFDM

Enimmäisteho EIRP < 20 dBm (100 mW)

Wi-Fi-moduuli NIUS-50

6.4 Ohjelmistolisenssit

Tämän tuotteen ohjelmisto sisältää komponentteja, jotka perustuvat

ilmaisohjelmistoihin ja avoimen lähdekoodin ohjelmistoihin. Electrolux kiitollisena ilmoittaa, että kehittämisprojektissa on käytetty avoimen lähdekoodin ohjelmistoja ja robotiikkayhteisöjen osallistumista.

Jos haluat käyttää näiden ilmaisten ja avoimen lähdekoodin ohjelmistojen komponentteja, joiden käyttöoikeusehdot edellyttävät julkaisemista, ja nähdä kaikki ao. tekijänoikeustiedot ja sovellettavat käyttöoikeusehdot, vieraile sivustoilla: http://electrolux.opensoftwarerepository.com (kansio NIUS).

7. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Uunitoiminnot

Kiertoilma

Korkeintaan kolmella kannatintasolla kypsentäminen samanaikaisesti ja ruokien kui-vaus. Aseta lämpötila 20 - 40 °C alhaisemmaksi kuin Ylä + alalämpö-toiminnossa.

Ylä + alalämpö

Kypsentäminen ja paistaminen yhdellä tasolla.

SteamBake

Kosteuden lisääminen paistamisen aikana. Oikean värin ja rapean pinnan saavuttaminen paistamisen aikana. Mehukkuuden lisääminen uudelleen lämmityksen aikana. Hedelmien ja vihannesten säilöminen.

Pakasteet

Puolivalmisteruokien (esim. ranskalaisten perunoiden, lohkoperunoiden, kevätkääryleiden) valmistaminen rapeiksi.

Pizza-toiminto

Pizzan valmistaminen. Voimakkaaseen rus- kistamiseen ja rapean pohjan luomiseen.

Alalämpö

Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi.

Kostea kiertoilma

Tämä toiminto on suunniteltu säästämään energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, laitteen sisälämpötila voi poiketa asetetusta lämpötilasta. Jälkilämpöä käytetään. Lämmitysteho voi olla pienempi. Katso lisätietoja luvusta "Päivittäinen käyttö", Huomautukset: Kostea kiertoilma.

Grilli

Ohuiden ruokien grillaus ja leivän paahtaminen.

Tehogrillaus

Isohkojen, luisten liha- tai lintupaistien paista-miseen yhdessä ritiläasennossa. Gratinointi ja ruskistus.

Valikko

Siirtyminen valikkoon: Avustava ruoanvalmistus, Puhdistus, Asetukset.

Kiertoilma, Ylä + alalämpö: Kun lämpötila on asetettu alle 80 °C:seen, lamppu sammu automaattisesti 30 sekunnin kuluttua.

7.2 Huomautuksia: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit standardin IEC/EN 60350-1 mukaisesti.

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri.

Kun valitset tämän toiminnon, lamppu sammuu automaattisesti 30 sekunnin kuluttua.

Ruoanlaitto-ohjeet ovat luvussa "Neuvoja ja vinkkejä" kohdassa Kostea kiertoilma.Yleissuosituksia energian säästämiseksi on luvussa "Energiatehokkuus".

7.3 Asetus: Uunitoiminnot

1. Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. Aseta lämpötila kääntämällä säätönuppia.
   » – paina pitkään toiminnon käynnistämiseksi: Pikakuumennus. Se on käytettävissä joitakin uunin toimintoja varten.

7.4 Asetus: Höyrykypsennys

Varmista, että laite on jäähtynyt.

1. Täytä lokero enintään 250 ml hanavettä. Lokeroon ei saa lisätä vettä käytön aikana tai uunin ollessa kuuma.

2. Valitse uunitoiminto 📋 kääntämällä uunitoimintojen säädinnuppia.

3. Aseta lämpötila kääntämällä säätönuppia.

4. Esikuumenna tyhjää uunia 10 min kosteuden muodostamiseksi.

5. Aseta ruoka laitteeseen. Kun kypsennys on päättynyt:

6. Kytke laite pois päältä kääntämällä uunitoimintojen nuppivalitsin Off (pois päältä) -asentoon.

7. Avaa luukku kokonaan varovasti. Laitteesta purkautuva kosteus voi aiheuttaa palovammoja.

- Varmista, että laite on jäähtynyt. Poista lokeroon jäänyt vesi.

7.5 Asetus: Avustava ruoanvalmistus ✕

Tämän alavalikon kaikki ruokalajit sisältävät uunitoiminto- ja lämpötilasuosituksen. Voit säätää aikaa ja lämpötilaa kypsentämisen yhteydessä.

Kun toiminto päättyy, tarkista, onko ruoka valmis.

Joidenkin ruokien valmistaminen on mahdollista myös toiminnolla Paistolämpömittari. Ruoan kypsentämisaste:

• Puoliraaka

• Keskitaso
  • Kypsä

• Käännä uunitoimintojen säädintä ≡, niin voit siirtyä toimintoon Valikko.

• Valitse .Paina . OK

• Valitse haluamasi ruokalaji kääntämällä säätönuppia. Paina OK

• Aseta ruoka laitteeseen. Paina .OK

Avustava ruoanvalmistus

Symbolien selitys
	Paistolämpömittari saatavilla. Aseta Pais-tolämpömittari paksuimpaan kohtaan.Kun asetettu Paistolämpömittari -osan lämpötila on saavutettu, laite kytkeytyy au-tomaattisesti pois päältä.
	Höyrytoiminnon edellyttämä vesimäärä.
	Esikuumenna laite ennen kypsennyksen aloittamista.
	Hyllytaso.

Ruoka-annos Paino Hyllytaso / Lisävaruste
P1	Paahtopaisti, raaka	1 - 1.5 kg; 4 - 5 cm paksuudeltaan ole- via kappaleita	paistopeltiPaista lihaa muutama minuutti kuumalla paistinpannulla.Aseta laitteeseen.
P2	Paahtopaisti, puoli- kypsä
P3	Paahtopaisti, kypsä
P4	Pihvi, puolikypsä 180 - 220 g per kappale; siivut 3 cm paksuudeltaan	8; paistettava ruoka on paistoritilälläPaista lihaa muutama minuutti kuumalla paistinpannulla.Aseta laitteeseen.
P5	Naudanlihapaisti / haudutettu (ensiluok- kainen kylkipaisti, pa- ras pyöreä, paksu kyl- ki)	1.5 - 2 kg	paistettava ruoka on paistoritilälläPaista lihaa muutama minuutti kuumalla paistinpannulla.Lisää nestettä. Aseta laitteeseen.
P6	Paahtopaisti, raaka (hidas kypsennys)	1 - 1.5 kg; 4 - 5 cm paksuudeltaan ole- via kappaleita	leivinpeltiOta käyttöön suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnettua pippuria. Paista lihaa muuta- ma minuutti kuumalla paistinpannulla. Aseta laitteeseen.
P7	Paahtopaisti, puoli- kypsä (hidas kypsen- nys)
P8	Paahtopaisti, kypsä (hidas kypsennys)
P9	Naudanfilee, puoli- raaka (matalalämpö)	0,5 - 1,5 kg; 5 - 6 cm paksuudeltaan olevia kappaleita	paistopeltiOta käyttöön suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnettua pippuria. Paista lihaa muuta- ma minuutti kuumalla paistinpannulla. Aseta laitteeseen.
P10	Naudanfilee, puoli- kypsä (matalalämpö)
P11	Naudanfilee, kypsä (matalalämpö)
P12	Vasikanlihapaahto- paisti (esim. lapa)	0.8 - 1.5 kg; 4 cm paksuudeltaan ole- via kappaleita	paistettava ruoka on paistoritilälläKäytä suosikkimausteitasi. Lisää nestettä. Paisti peitetty.
P13	Porsaanpaisti, niska tai lapa	1.5 - 2 kg	paistettava ruoka on paistoritilälläKäännä liha kypsennyksen puolivälissä.
P14	Pulled pork (matala- lämpö)	1.5 - 2 kg	paistopeltiKäytä suosikkimausteitasi. Käännä liha, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
P15	Porsaanfilee, tuore 1 - 1.5 kg; 5 - 6 cm paksuudeltaan ole- via kappaleita	paistovuoka paistoritilälläKäytä suosikkimausteitasi.
P16	Porsaankyljet 2 - 3 kg; käytä raa- kana, 2 - 3 cm ohuita siankylkiä	3; syvä pannuLisää nestettä peittämään astian pohjan. Käännä liha kypsennyksen puolivälissä.
P17	Lampaankoipi lui- neen	1.5 - 2 kg; 7 - 9 cm paksuudeltaan ole- via kappaleita	paistovuoka leivinpellilläLisää nestettä. Käännä liha kypsennyksen puolivälissä.

Ruoka-annos Paino Hyllytaso / Lisävaruste
P18	Kana, kokonainen 1 - 1.5 kg; tuoreena	[SWY0] ml; pataruoka-astia leivinpellilläKäytä suosikkimausteitasi. Käännä kana, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
P19	Kana, puolikas 0.5 - 0.8 kg	[XTH4] [T08C] paistopeltiKäytä suosikkimausteitasi.
P20	Kanan rintafilee 180 - 200 g kappa-letta kohti	[YATT] ataruoka-astia paistoritilälläKäytä suosikkimausteitasi. Paista lihaa muutama minuutti kuumalla paistinpannulla.
P21	Kanan koivet, tuoreet -	paistopeltiJos olet ensin marinoidut kanankoivet, aseta matalampi lämpötila ja kypsennä pidempään.
P22	Kokonainen ankka 2 - 3 kg	[SDY5] paistettava ruoka on paistoritilälläKäytä suosikkimausteitasi. Aseta liha paistoastiaan.Käännä ankka kypsennyksen puolivälissä.
P23	Kokonainen hanhi 4 - 5 kg	[T8CK] syvä pannuKäytä suosikkimausteitasi. Aseta liha syvälle paistopellille. Käännä hanhi kypsennyksen puolivälissä.
P24	Lihamureke 1 kg	[7368] paistoritiläKäytä suosikkimausteitasi.
P25	Kokonainen kala, grillattu 0.5 - 1 kg kalaakohti	[TDTT] [YYOZ] paistopeltiTäytä kala voilla ja ota käyttöön suosikkimausteesi.
P26	Kalafilee -	[K6W4] pataruoka-astia paistoritilälläKäytä suosikkimausteitasi.
P27	Juustokakku -	cm irtopohjavuoka paistoritilällä
P28	Omenakakku -	100ml; leivinpelti
P29	Omenatorttu -	piirakkavuoka paistoritilällä
P30	Omenapiirakka -	100ml; 22 cm piirakkavuokapaistoritilällä
P31	Brownie 2 kg taikinaa	[yyvä pannu
P32	Suklaamuffinit -	100ml; muffinipelti paistoritilällä
P33	Murekekakku -	eipävuoka paistoritilällä
P34	Paistetut perunat 1 kg	eivinpeltiLaita kokonaiset kuorelliset perunat paistopellille.

Ruoka-annos Paino Hyllytaso / Lisävaruste
P35	Lohkoperunat 1 kg		3; paistopelti katettu leivinpaperillaKäytä suosikkimausteitasi. Leikkaa perunat lohkoiksi.
P36	Grillatut sekavihannekset	1 - 1.5 kg	3; paistopelti katettu leivinpaperillaKäytä suosikkimausteitasi. Leikkaa vihannekset paloiksi.
P37	Kroketit, pakaste 0.5 kg		3; paistopelti
P38	Omenat, pakaste 0.75 kg		3; leivinpelti
P39	Liha-/kasvislasagne kuivilla lasagnelevyil-lä	1 - 1.5 kg	2; paistosastia paistoritilällä
P40	Perunapaistos (raa'asta perunasta)	1 - 1.5 kg	1; paistosastia paistoritilälläKäännä vuoka kypsennyksen puolivälissä.
P41	Pizza tuore, ohut	-	100 ml; leivinpelti, jossa päällä leivinpa-peri
P42	Pizza tuore, paksu	-	11⁄2 leivinpelti, jossa päällä leivinpaperi
P43	Piirakka -		2; paistovuoka paistoritilällä
P44	Patonki / Ciabatta / Vaalea leipä	0.8 kg	150 ml; paistopelti leivinpaperilla katettu Vaalea leipä vaatii enemmän aikaa.
P45	Täysjyvä-/ruisleipä 1 kg		150 ml; leivinpelti leivinpaperilla päällys-tetty / leipävuoka paistoritilällä

7.6 Muuttaminen: Asetukset

1. Käännä uunitoimintojen säädintä voit siirtyä toimintoon Valikko.

1. Valitse . Paina . OK
2. Valitse asetus kääntämällä säätönuppia.

Paina OK

1. Säädä arvoa. Paina . OK Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off (virta sammutettu) -asentoon, jotta voit poistua Valikko-valikosta.

Valikko: Asetukset

Asetus Arvo

01 Kellonaika Muuta

	Asetus Arvo
02	Näytön kirkkaus	1 - 5
03	Painikeäänet	1 - Äänimerkki, 2 – Napsautus, 3 – Ää- ni pois päältä
04	Äänenvoimakkuus	1 - 4
05	Paistolämpömittari Toi- menpide	1 – Hälytys ja py- säytys, 2 – Hälytys
06	Ajastin	Päälle/Pois päältä
07	Uunivalo	Päälle/Pois päältä
08	Pikakuumennus	Päälle/Pois päältä
09	Muistutus puhdistami- sesta	Päälle/Pois päältä
10	Wi-Fi-yhteys Päälle/Pois päältä
11	Automaattinen kauko-ohjaus	Päälle/Pois päältä
12	Unohda verkko Kyllä / Ei
13	Demo-toiminto Aktivointikoodi: 2468
14	Ohjelmistoversio Tarkista
15	Palauta tehdasasetuk- set	Kyllä / Ei

7.7 Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Puhaltimen ja lampun toiminta jatkuu. Kun sammutat laitteen, näytössä näkyy jälkilämpö. Lämmön avulla voit pitää ruoka-aineksia lämpimänä.

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä. Jälkilämmön merkkivalo tai lämpötila syttyy näyttöön.

Kypsentäminen lampun ollessa sammutettuna

Kytke lamppu pois päältä kypsennyksen aikana. Kytke se päälle ainoastaan tarvittaessa.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

Kun tämä toiminto on käytössä, lamppu sammu automaattisesti 30 sekunnin kuluttua. Voit sytyttää lampun uudelleen, mutta tällöin energiasäästö on pienempi.

8. LISÄTOIMINNOT

8.1 Lukko

Tämä toiminto estää toiminnon tahattoman muuttamisen.

Kytke se päälle, kun laite toimii – valittu ruoanlaitto jatkuu ja ohjauspaneeli on lukittu.

Kytke se päälle laitteen ollessa pois päältä – laitetta ei voi nyt kytkeä päälle. Ohjauspaneeli on lukittu.

Kytke toiminto päälle painamalla painiketta OK.

Äänimerkki kuuluu. 📋 vilkkuu kolmesti, kun lukko kytketään päälle.

Kytke toiminto pois painamalla painiketta OK.

8.2 Automaattinen virrankatkaisu

Turvallisuussyistä laitteen virta kytkeytyy automaattisesti pois tietyn ajan kuluttua, jos uunitoiminto on toiminnassa eikä asetuksia muuteta.

	(°C) (t)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – enintään 3

Automaattinen virrankatkaisu ei toimi seuraavien toimintojen kanssa: Uunivalo, Paistolämpömittari, Aikaviive.

8.3 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitäakseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, jäähdytyspuhallin on käynnissä, kunnes laite on jäähtynyt.

9. KELLOTOIMINNOT

9.1 Kellotoimintojen kuvaus

Kellonaika	Kuluvan ajan näyttävän kellon asetta-miseksi.
Hälytinajas-tin	Ajastimen asettamiseksi. Kun ajastin saavuttaa loppupisteen, laitteesta kuu-luu äänimerkki. Tällä toiminnolla ei ole vaikutusta uunin toimintaan.
Kypsentä-misaika	Kypsennysajan asettamiseksi. Kun ajastimen aika loppuu, laitteesta kuu-luu äänimerkki ja uunitoiminto pysäh-tyy automaattisesti.
Aikaviive	Toiminnon käynnistymisen ja/tai päät-tymisen ajastus.
Ajastin	Laitteen toiminta-ajan pituuden näyttä-miseksi. Enintään 23 t 59 min. Tällä toiminnolla ei ole vaikutusta uunin käyttöön.

9.2 Asetus: Kellonaika

1. Käännä uunitoimintojen säädintä voit siirtyä toimintoon Valikko.
2. Säätönuppia kääntämällä voit valita Kellonaika.
3. Aseta kellonaika kääntämällä säädintä.
4. Paina .OK

9.3 Asetus: Hälytinajastin

1. Paina .

Näytössä näkyy: 0:00 ja

1. Käännä nuppia asettaaksesi Hälytinajastin.
2. Paina . Ajastin käynnistyy välittömästi.
   Kun aika päättyy, paina ja käännä uunitoimintojen nuppia Off-asentoon.

9.4 Asetus: Kypsentämisaika STOP

1. Käännä säädintä valitaksesi uunitoiminnon ja asettaaksesi lämpötilan.
2. Paina toistuvasti.

Näytössä näkyy: 0:00 ja STOP

1. Åseta Kypsentämisaika kääntämällä säädintä.

2. Paina .OK

Ajastin käynnistyy välittömästi.

Kun aika päättyy, paina ja käännä uunitoimintojen säädin Off-asentoon.

9.5 Asetus: Aikaviive

1. Valitse toiminto kääntämällä uunin toimintojen kiertonuppia.
2. Paina ⏻ toistuvasti.
   Näytössä näkyy: kellonaika KÄYNNISTÄ.
3. Åseta käynnistysaika kääntämällä nuppia.
4. Paina .OK
   Näytössä näkyy: --:-- ⏻PYSÄYTÄ.
5. Aseta lopetusaika kääntämällä säädintä.
6. Paina .OK
   Ajastin aloittaa ajanlaskennan asetettuna käynnistysaikana.

Kun aika päättyy, paina ja käännä uunitoimintojen säädin Off-asentoon.

9.6 Toiminnon kytkeminen käyttöön ja pois käytöstä: Ajastin

1. Käännä uunitoimintojen säädintä , voit siirtyä toimintoon Valikko.

2. Valitse /Ajastin kääntämällä säätonuppia. Katso luku "Päivittäinen käyttö", Valikko: Asetukset.

3. Paina .OK
4. Kytke toiminto käyttöön ja pois käytöstä kääntämällä säätönuppia.
5. Paina .OK

10. VARUSTEIDEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä.

Paistoritilä

Paina ritiä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin.

Leivinpelti / Syvä pannu

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

10.2 Paistolämpömittari

Se mittaa ruoan sisälämpötilan.

Asetettavia lämpötiloja on kaksi:

• °C – laitteen sisälämpötila.
• ruoan sisälämpötila.

Näin saavutat parhaan kypsennystuloksen

• Ainesosien pitäisi olla huoneenlämpöisiä.
• Älä käytä nestemäisten ruokien suhteen.
• Paistolämpömittarin neulan on oltava kokonaan ruoan sisään asetettuna kypsennyksen aikana.

Kypsennys

toiminnolla: Paistolämpömittari

VAROITUS!

Palovammojen vaara on olemassa, sillä paistolämpömittari ja uunipellin kannattimet kuumenevat huomattavasti. Älä koske paistolämpömittarin kahvaan paljain käsin. Käytä aina uunikintaita.

1. Kytke laite päälle.
2. Valitse uunitoiminto ja tarvittaessa uunin lämpötila.
3. Paistolämpömittarin asettaminen ruoan sisään:

Liha-, lintu- ja kalaruoka

Aseta paistolämpömittarin neula kokonaan lihan tai kalan keskelle paksuimpaan kohtaan.

Aseta paistolämpömittarin kärki tarkalleen vuokaruoan keskelle. Paistolämpömittari tulee asettaa vakaasti paikoilleen yhteen kohtaan kypsennyksen ajaksi. Käytä sen vakauttamiseen kiinteää ruoka-ainesta. Aseta paistolämpömittarin silikonikahva tukevasti keittoastian reunaa vasten. Paistolämpömittarin kärki ei saa koskettaa keittoastian pohjaan.

1. Aseta paistolämpömittari laitteen sisällä sivuseinässä sijaitsevaan pistorasiaan. Katso "Tuotteen kuvaus".

Senhetkinen paistolämpömittarin lämpötila näkyy näytössä.

1. • aseta paistolämpömittarin lämpötila painamalla.

2. Paina OK.

Kun ruoka on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki. Voit halutessasi lopettaa kypsennyksen tai jatkaa sitä ruoan oikean kypsyystason varmistamiseksi.

1. Irrota paistolämpömittarin pistoke pistorasiasta ja poista ruoka laitteesta.

11.1 Ruoanlaittoon liittyviä suosituksia

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa-antavia. Optimaalinen aika ja lämpötila määräytyvät reseptin ja käytettyjen ainesten laadun ja määrän mukaan.

Laitteesi voi paistaa tai paahtaa eri tavalla kuin entinen laitteesi. Alla olevat vinkit sisältävät suositellut lämpötilat, kypsennysajat ja kannatintasot eri ruokalajeille.

Jos taulukossa ei ole reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

Taulukoissa käytetyt symbolit:

	Ruokalaji
	Uunitoiminto
	Lämpötila
	Varusteet
	Hyllytaso
	Kypsentämisaika (min)

11.2 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne imevät enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

• Pizzapannu – tumma, heijastamaton, läpimitta 28cm

• Uunivuoka – tumma, heijastamaton, läpimitta 26cm

• Annosvuoat – keraaminen, läpimitta 8cm, korkeus 5 cm

• Piirasvuoka – tumma, heijastamaton, läpimitta 28cm

11.3 Kostea kiertoilma

Parhaan tuloksen saat noudattamalla alla olevassa taulukossa lueteltuja ehdotuksia.

	°C
Makeat sämpylät, 16 kpl	leivinpelti tai uunipannu 180 2 20 - 30
Sämpylät, 9 kpl leivinpelti tai uunipannu 180 2 30 - 40
Pizza, pakaste, 0,35 kg	Paistoritilä 220 2 10 - 15
Kääretorttu leivinpelti tai uunipannu 170 2 25 - 35
Brownie leivinpelti tai uunipannu 175 3 25 - 30
Kohokas, 6 kpl keraamiset astiat ritilällä 200 3 25 - 30
Torttupohja torttuvuoka ritilällä 180 2 15 - 25
Victoria-voileipä uunivuoka ritilällä 170 2 40 - 50
Höyrytetty kala, 0,3 kg	leivinpelti tai uunipannu 180 3 20 - 25
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu 180 3 25 - 35
Kalafilee, 0,3 kg pizzapannu ritilällä		180 3 25 - 30
Haudutettu liha, 0,25 kg	leivinpelti tai uunipannu 200 3 35 - 45
Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 30
Pikkuleivät, 16 kpl	leivinpelti tai uunipannu 180 2 20 - 30
Macaron leivos, 24 kappaletta	leivinpelti tai uunipannu 180 2 25 - 35
Muffinssit, 12 kappa-letta	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset leivonnai-set, 20 kpl	leivinpelti tai uunipannu 180 2 25 - 30
Murotaikinapikkulei-vät, 20 kpl	leivinpelti tai uunipannu 150 2 25 - 35
Pikkutortut, 8 kpl	leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, haudu-tetut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 45

		°C
Kasvismunakas pizzapannu ritilällä 200 3 25 - 30
Välimeren vihannek- set, 0,7 kg	leivinpelti tai uunipannu 180 4 25 - 30

11.4 Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

			-	°C
Pienet kakut (20 kpl/leivinpelti)	Ylä + alalämpö Leivinpelti 3 170 20 - 35
Pienet kakut (20 kpl/leivinpelti)	Kiertoilma Leivinpelti 3 150 - 160 20 - 35
Pienet kakut (20 kpl/leivinpelti)	Kiertoilma Leivinpelti 2 ja 4 150 - 160 20 - 35
Omenapiirakka, 2 vuokaa ∅20 cm	Ylä + alalämpö Paistoritilä 2 180 70 - 90
Omenapiirakka, 2 vuokaa ∅20 cm	Kiertoilma Paistoritilä 2 160 70 - 90
Rasvaton sokerikakku, kakkuvuoka ∅ 26 cm1)	Ylä + alalämpö Paistoritilä 2 170 40 - 50
Rasvaton sokerikakku, kakkuvuoka ∅ 26 cm1)	Kiertoilma Paistoritilä 2 160 40 - 50
Rasvaton sokerikakku, kakkuvuoka ∅ 26 cm1)	Kiertoilma Paistoritilä 2 ja 4 160 40 - 60
Murokeksit	Kiertoilma Leivinpelti 3 140 - 150 20 - 40
Murokeksit	Kiertoilma Leivinpelti 2 ja 4 140 - 150 25 - 45
Murokeksit	Ylä + alalämpö Leivinpelti 3 140 - 150 25 - 45
Paahtoleipä, 4–6 kpl1)	Grilli	Paistoritilä 4	enint.	1 - 5
Naudanjauhelihipihvi, 6 kappaletta, 0,6 kg2)	Grilli	Paistoritilä, uunipannu	4	enint. 20 - 30

1) Esikuumenna laitetta 10 minuutin ajan.
2) Aseta ritilä uunin kolmannelle tasolle ja uunipannu toiselle tasolle. Esikuumenna laitetta 10 minuutin ajan. Käännä ruokaa keittoajan puolivälissä.

12. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

• Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
• Puhdista metallipinnat puhdistusaineella.
• Poista tahrat miedolla pesuaineella.

Jokapäiväinen käyttö

• Puhdista laitteen sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.
• Kosteutta voi tiivistyä laitteen sisälle tai luukun lasilevyihin. Tiivistymistä voit vähentää pitämällä laitetta päällä 10 minuutin ajan ennen ruokien kypsentämistä. Älä jätä ruokia laitteeseen yli 20 minuutin ajaksi. Kuivaa laitteen sisäosa pelkästään mikrokuituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

• Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Lisävarusteita ei saa pestä astianpesukoneessa.
• Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Lokeron puhdistaminen

Poista kalkkijäämät puhdistamalla sisätilan reliefi höyrytoiminnon käyttämisen jälkeen.

Kun toimintoa SteamBake käytetään, uuni on puhdistettava 5–10 käyttökerran välein.

1. Kaada 250 ml valkoviinietikkaa lokeroon. Käytä enintään 6 % viinietikkaa ilman lisääaineita.
2. Anna viinietikan liuottaa kalkkijäämiä ympäröivässä lämpötilassa 30 minuutin ajan.
3. Puhdista uunitila pehmeällä liinalla.

12.3 Uunipeltien kannattimien irrotus

Poista kannattimet laitteen puhdistamiseksi.

1. Katkaise laitteen virta ja odota, että se jäähtyy.

2. Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

3. Vedä uunipeltien kannatinkiskon takaosa irti sivuseinästä ja poista se.

Asenna hyllytuet päinvastaisessa järjestyksessä.

Teleskooppisten liukukiskojen kiinnitystappien on osoitettava eteenpäin.

12.4 Pyrolyyttinen puhdistus

VAROITUS!

On olemassa palovammojen vaara.

HUOMIO!

Jos samaan kaappiin on asennettu muita laitteita, älä käytä niitä samaan aikaan tämän toiminnon kanssa. Se voi vahingoittaa uunia.

Älä käynnistä toimintoa, jos uunin luukku ei ole kunnolla kiinni.

Kun puhdistus käynnistyy, laitteen luukku lukittuu ja merkkivalo sammuu. Kunnes luukku avautuu, näytöllä näkyy

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Poista kaikki varusteet.
3. Puhdista uunin pohja ja luukun sisälasi lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.
4. Siirry valikkoon kääntämällä uunin lämpötilan väännintä
5. Valitse Puhdistus kaäntämällä ohjausnuppia ja paina OK

Vaihtoehto Kesto

C1 - Kevyt puhdistus 1 h

C2 - Normaali puhdistus 1 h 30 min

C3 - Perusteellinen puhdis- tus 2 h 30 min

1. Käännä ohjausnuppia haluamasi puhdistusohjelman kohdalle ja paina OK.
2. Paina OK puhdistuksen käynnistämiseksi.
3. Suoritettuasi puhdistuksen käännä uunitoimintojen väännintä Off -asentoon. Kun uuni on jäähtynyt, luukun lukitus avautuu.
4. Odota, kunnes laite on jäähtynyt, ja puhdista sisäpuoli pehmeällä liinalla.

12.5 Muistutus puhdistamisesta

Laite muistuttaa sinua aina, kun pyrolyyttinen puhdistus on suoritettava. 📋 vilkkuu näytöllä 5 s jokaisen ruoanlaittokerran jälkeen.

1. Kytke muistutus pois päältä syöttämällä ja valitsemalla Valikko.
2. Valitse Asetukset, Muistutus puhdistamisesta.

12.6 Luukun irrottaminen ja asentaminen

Uunin luukussa on kolme lasipaneelia. Voit irrottaa uunin luukun ja sisäiset lasipaneelit niiden puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä laitetta ilman lasipaneeleja.

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

1. Nosta ja vedä lukituksia, kunnes ne napsahtavat.

1. Sulje uunin luukku puoliväliin sen ensimmäiseen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.

1. Aseta luukku sen ulkopinta alaspäin vakaalle pinnalle levitetyn pehmeän liinan päälle.
2. Pidä kiinni luukun reunalistasta Bmolemmin puolin luukun yläreunaa ja työnnä sisäänpäin pidiketiivisteen vapauttamiseksi.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.
2. Tartu lasilevyihin yläreunasta ja vedä ne varovasti yksi kerrallaan ulos. Aloita yläpaneelista. Varmista, että lasi irtoaa kannattimista kokonaan.

1. Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.
2. Asenna lasipaneelit ja uunin luukku takaisin paikalleen puhdistuksen jälkeen. Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

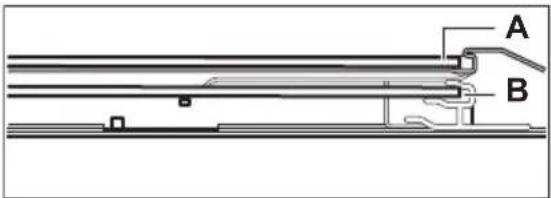

Varmista, että lasipaneelit (Aja) Bulevat oikeaan järjestykseen. Katso symboli/painatus lasilevyn sivusta. Jokainen lasilevy näyttää erilaiselta purkamisen ja kokoamisen helpottamiseksi.

Luukun reunalista napsahtaa paikalleen.

Varmista, että asennat keskimmäisen lasipaneelin oikein paikalleen.

12.7 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Irrota laite verkkovirrasta.
3. Aseta liina uunin pohjalle.

HUOMIO!

Pitele halogeenilamppua aina kankaalla peitettynä, jotta lamppuun ei pala rasvajäämiä.

Takalamppu

1. Irrota suojalasi kiertämällä sitä.
2. Puhdista lampun kansi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Asenna lasinen kansi.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Käyttöhäiriöt...

Ongelma Tarkista, jos...

Et saa laitetta käynnistymään tai et voi käyttää sitä. Laite on yhdistetty asianmukaisesti sähköverkoon.

Laite ei kuumene. Automaattinen virrankatkaisu on pois toiminnasta.

Laite ei kuumene. Laitteen luukku on kiinni.

Laite ei kuumene. Sulake ei ole palanut.

Laite ei kuumene. Lukko on kytkeytynyt pois päältä.

Ongelma Tarkista, jos...

Lamppu on kytketty pois päältä. Kostea kiertoilma – toiminto on kytkeytynyt päälle.

Lamppu ei toimi. Lamppu on palanut.

Paistolämpömittari ei toimi. Paistolämpömittari -osan pistoke on liitetty asianmukai- sesti pistokkeeseen.

Err C2 Osan Paistolämpömittari pistoke on irrotettu pistorasi- asta.

Err C3 Laitteen luukku on suljettu tai luukun lukko ei ole vauri- oitunut.

Err F102 Laitteen luukku on kiinni.

Err F102 Luukun lukko ei ole vaurioitunut.

Näytössä näkyy 00:00. On tapahtunut virtakatko. Aseta kellonaika.

Vettä vuotaa uunin lokerosta. Lokerossa on liikaa vettä.

Jos näytössä näkyy jokin muu kuin tässä taulukossa kuvattu virhekoodi, kytke asuinrakennuksen sulake pois päältä ja uudelleen päälle ja käynnistä sitten laite uudelleen. Jos virhekoodi tulee uudelleen näkyviin, ota yhteyttä valtuutettuun huoltopalveluun.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen etukehyksestä. Se näkyy, kun luukku avataan. Älä poista arvokilpeä laitteesta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (MOD.):

Tuotenumero (PNC):

Sarjanumero (S.N.):

14. ENERGIATEHOKKUUS

14.1 EU:n ekologisen suunnittelun ja energiamerkintätuotetiedot ja tuotetietolomake

Toimittajan nimi Electrolux
Mallin tunniste	CKH8000B0 949499875EOK8P2B0 949499874
Energiatehokkuusluokka 81.2
Energiatehokkuusluokka A+
Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.93 kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila 0.69 kWh/kierros
Pesien lukumäärä 1
Lämpölähde Sähkö
Äänimer.voimak 72 l
Uunityyppi Kalusteeseen asennettava uuni
Massa	CKH8000B0 33.3 kg
	EOK8P2B0 33.2 kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
