KÄYTTÖOHJE 48-828 Biltema

Enimmäiskuorma: 120 kg. Puun läpimitta: 30–50 cm.

Jagtstige

Maks. total belastning: 120 kg. Trædiameter: 30-50 cm.

Enimmäiskuorma: 120 kg. Puun läpimitta: 30–50 cm.

kOkOaMisOHJeet

Työkalut: 2 kpl 7/16"-kiintoavaimia

Tärkeä kokoamisneuvo: Älä kiristä ruuveja tai muttereita kokonaan ennen kuin kaikki tikkaiden osat on koottu loppuun saakka. Kiristä vain sormin ja vielä yksi kierros kiintoavaimen avulla. Tällöin lukkomutteri pitää ruuvin paikallaan, kun muita osia kiinnitetään. Kun kaikki osat on koottu, kaikki ruuvi-mutteri-liitokset on kiristettävä loppuun saakka.

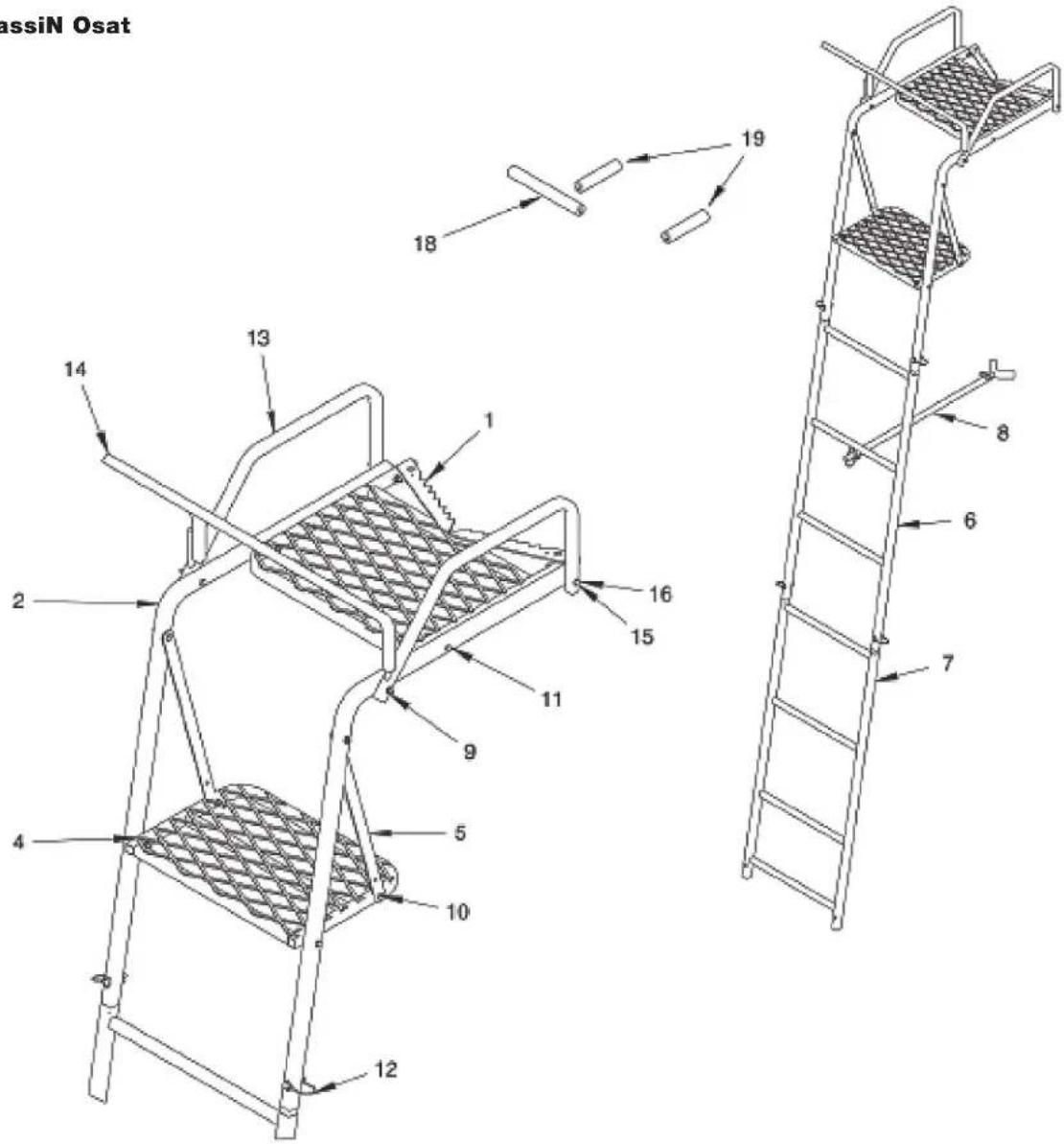

1. Kiinnitä jalkalevy (1ML26) tikkaiden sisäpintaan (SL61) kahdella mukana toimitettavalla 1/4-20 x 2-1/4" -ruu-villa ja lukkomuttereilla. KS. KUVA 1. ÄLÄ KIRISTÄ LOPPUUN SAAKKA!
   HUOMIO! Jalkalevyn nelikulmainen sivu tulee tikkaita kohti.
2. Kiinnitä jalkalevyn tuet (SL8) tikkaiden sisäpintaan ja jalkalevyn ulkopintaan neljällä mukana toimitettavalla 1/4-20 x 1-1/2" -ruuvilla ja lukkomuttereilla. KS. KUVA 1.
3. Kiinnitä istuin / hammastettu puuta vasten tuleva osa (SL24) ja käsinojien takaosat (AR12) kahdella 1/4-20 x 3" -ruuvilla, kahdella 1/4-20 x 2-1/4" -ruuvilla, neljällä lukkomutterilla ja kahdella teräksisellä aluslevyllä. KS. KUVA 2.
4. Kiinnitä käsinojien takaosa tikkaisiin kahdella mukana toimitettavalla 1/4-20 x 2-1/4" -ruuvilla ja lukkomuttereilla. KS. KUVA 2. Kiristä nyt kaikki ruuvi-mutteriliitokset. Älä kiristä liikaa. Muutoin tikasputkien muoto muuttuu.

VaROitus!

• Älä kiipeä puupassiin käyttämättä pu-toamistilanteessa suojaavia valjaita.
• Lue kaikki kokoamis-, tarkastamis-, kunnossapito- ja käyttöohjeet sekä valjaiden ohjeet ennen käyttämistä. Ymmärrä ne ja noudata niitä. Jos varoi-tuksia ei oteta huomioon tai ohjeita ei noudateta, voi aiheutua vakava henkilö-vahinko tai menehtyminen.
• Kaikki osat on koottava maan pinnan tasalla ohjeissa luetellussa järjestyksessä ennen tikkaiden nostamista puuta vasten. Kokoamisessa tarvitaan kolme henkilöä. Kun ruuvit ja mutterit kiristetään, tikasputkien muoto ei saa muuttua. Tunnista kaikki osat ja tutustu niihin ennen kokoamisen aloittamista. Ruuvien tunnistuskaavio on tämän käyttöohjeen lopussa.

Kuva 1. Kuva 2.

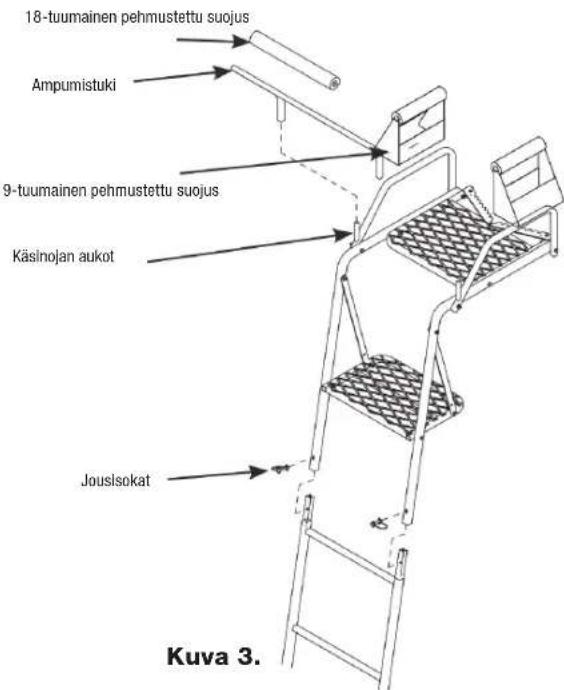

1. a) Kiinnitä ampumistuki painamalla se käsinojien koloihin. KS. KUVA 3. Voitele kolot melun välttämiseksi ja jotta ampumistuki on helppo taittaa ylös. b) Kiinnitä mukana toimitettava 9 tuuman (2 kpl) ja 18 tuuman (1 kpl) pehmustetut suojukset käsinojiin ja ampumistukeen kiertämällä ne putken ympärille. Kiinnitä ne tarranauhalla.

2. Paina yläosa (SL44) alaosaan (SL43) ja kiinnitä kah- della mukana toimitettavalla jousisokalla.

3. Työnnä tikkaiden yläosa (SL44) alaosaan (SL43) ja kiinnitä kahdella mukana toimitettavalla jousisokalla. Renkaan on tultava tikkaiden ulkopuolelle. KS. KUVA 3.

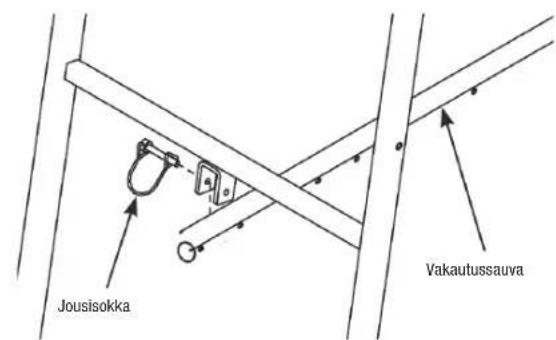

4. Kiinnitä vakautustanko (L17) tikkaiden ylemmän osan tukeen jousisokalla. Sokka on asetettava aukkoon, jota käyttämällä tuki on oikealla etäisyydellä puusta. Sijaintia on ehkä säädettävä, kun puupassi on pystytetty. KS. KUVA 4.

5. a) Kiinnitä mukana toimitettavan 9 jalan mittaisen kirstyshihnan toinen pää vakautustukeen hitsattuun silmukkaan heti hammastetun puuta vasten tulevan osan eteen. Tarkista, että kaksoissolmut ovat ehjät. KS. KUVA 5.

b) Kiinnitä mukana toimitettavan kahden 15 jalan mittaisen kiristyshihnan toinen pää tikkaisiin heti hitsatun puuta vasten tulevan osan eteen. Tarkista, että kaksoissolmut pitävät. KS. KUVA 5.

VaROitus!

• Kun ampumistukea käytetään, varmista, että se on painettu käsinojien aukkoihin kunnolla.
• Jalkalevyn ja istuimen tulee aina osoit-taa samaan suuntaan eli puuta vasten.
• Tarkista, että jousisokat on lukittu kunnolla renkaalla, jotta ne eivät irtoa vahingossa.
• Voitele tikkaiden liitoskohdat, jotta ne eivät tartu kiinni. Ylemmän osan kiinnityspisteet on painettava alaosan kiinnityspisteisiin. Kiinnityspisteet on lopuksi lukittava jousisokilla.
• Varmista, että ylemmät kiinnityspisteet on työnnetty alempiin kiinnityspisteisiin pohjaan saakka.
• Vakautussauva on aina kiinnitettävä tikkaisiin ja puuhun oikein ja turvallisesti ennen tikkaita pitkin kiipeämistä.

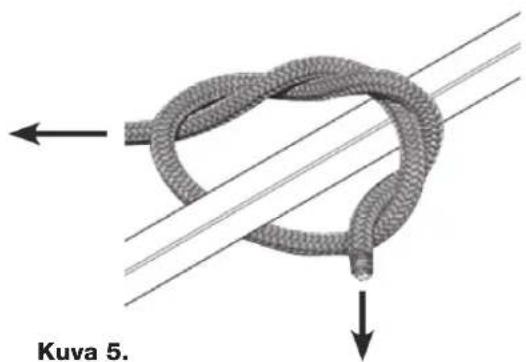

  • Tarkista, että kaksoissolmut pitävät.

Kuva 4.

tikkaiDeN NOstaMiNeN PYstYYN Ja NiiDeN kÄYttÄMiNeN

1. Kun valmiiksi koottu puupassi makaa maassa, yksi henkilö ottaa vastuulleen tikkaiden alaosan. Hän varmistaa, että alaosa ei nouse ylöspäin, kun yläosaa nostetaan, ja että tikkaat eivät liu'u maata pitkin.

2. a. 2 henkilöä nostaa tikkaiden yläosaa ja siirtyy kohti tikkaiden alaosaa pitäen kiinni tikkaiden kyljistä. Aseta tikkaat kuivalle ja tasaiselle alustalle nojaamaan valittuun puuhun. Ole varovainen, kun hammastettu puuta vasten tuleva osa osuu runkoon.

b. Astu muutama askel taaksepäin ja varmista, että tikkaiden yläosa on suora. Säädä tarvittaessa, jotta istuin ja muu yläosa ovat vaakasuorassa.

c. Polje alinta askelmaa, jotta tikkaiden jalat painuvat maahan.

d. Kierrä 9 jalan mittainen vakautustankoon kiinnitetty kivistysnauha puun rungon ympärille, Kiinnitä vapaa pää samaan silmukkaan kuin toinenkin pää. Kiristä hihnaa, kunnes tikkaiden tuki on 90 asteen kulmassa runkoon nähden. Säädä vakautustangon pituutta tarvittaessa, jotta se osuu runkoon. KS. KUVA 4. Varmista huolellisesti, että hammastettu puuhun osuva osa ja vakautustanko koskettavat puuta tiukasti.

e. Kierrä pidemmät istuimesta riippuvat kiristysnauhat puun rungon ympärille. Kiinnitä ja kiristä ne kunnolla tikkaisiin vakautussauvan korkeudelle. Näin tikkaiden alaosa kiinnitetään, jotta se ei liiku, kun kiipeät jalkalevylle kiinnittämään viimeisen kiristysnauhan. Toimi samoin, kun tikkaita on siirrettävä. KS. KUVA 6.

1. Kahden henkilön on pidettävä tikkaista kiinni, kun kii-peät ylös käyttämällä kolmipistemenetelmää. Tällöin yhteensä neljästä jalasta ja kädestä aina vähintään kolme on kiinni tikkaissa. Nojaa aina eteenpäin puuta kohden, jotta hammastettu puuhun osuva osa pai-nautuu kohti runkoa ja kiinnittyy siihen. Varmista, että tikkaiden alaosa on kiinnittynyt kuivaan ja tasaiseen alustaan.

VaROitus!

• Älä kiipeä puupassiin käyttämättä putoamistilanteessa suojaavia valjaita.
• Lue kaikki kokoamis-, tarkastamis-, kunnossapito- ja käyttöohjeet sekä valjaiden ohjeet ennen puupassin käyttämistä. Ymmärrä ne ja noudata niitä. Jos varoituksia ei oteta huomioon tai ohjeita ei noudateta, voi aiheutua vakava henkilövahinko tai menehtyminen.
• Älä ylitä puupassin suurinta kuormitusta, joka on 120 kiloa.
• Älä ylitä suurinta korkeutta, joka on 3,3 metriä.
• Perehdy kokoamisohjeisiin tarkasti, jotta puupassi kootaan oikein.
• Älä aseta puupassia kuollutta, sairasta, vinoa tai epämuodostunutta tai sellaista puuta vasten, jonka kuori on huonosti kiinni. Älä koskaan aseta puupassia esimerkiksi sähkö- tai puhelinpylvästä vasten.
• Varmista ennen puupassiin kiipeämistä huolellisesti, että istuimen hammastettu puuhun osuva osa ja vakautustanko koskettavat puuta tiukasti.
• Tikkaita ylös tai alas kiipeävän on aina nojauduttava puuhun päin. Kiinnitä aina kokovaljaiden köysi puuhun, kun olet päässyt istuimelle.
• Älä kiipeä tikkaita ylös tai alas, jos niitä ei ole kiinnitetty kunnolla kiristyshihnan avulla tai jos vakautustanko ei ole kunnolla kiinni.
• Tikkaiden pystyttämisessä, purkamisessa tarvitaan kolmea henkilöä.
• Aseta kiristysnauha taskuusi ennen kuin kiipeät kiinnittämään sen. Älä pidä sitä kädessä.

• Kun kiipeät, kosketa tikkaita aina kolmesta kohdasta: kahdella kädellä ja yhdellä jalalla tai kahdella jalalla ja yhdellä kädellä.

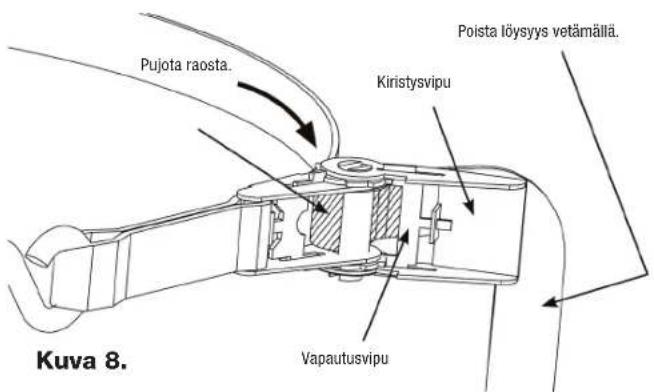

• Kun seisot tikkailla, nojaa puuta kohden kiristysnauha kädessäsi. Kiinnitä S-koukku johonkin hammastetun puuhun osuvan osan aukoista. Kiristysnauhan tulee olla kiinnitetty koukkuun. Pujota nauhan pitkä osa lukitusmekanismin keskimmäiseen aukkoon ja takaisin kiristysvipuun. KS. KUVAT 7 ja 8.

HUOMIO! Varmista, että nauhan pitkään osaan ei jää kierrettä. Sen tulee kulkea suoraan ja tasaisesti. Kiinnitä toinen S-koukku aukkoon puuhun osuvan osan toiselle puolelle. Aseta lukitusmekanismi puun rungon ympärille. Vedä nauhan pitkä osa lähes tiukaksi. Varmista, että nauha on suorassa ja samalla korkeudella koko rungon ympärillä. Kiristä hihna nyt tiukalle puun rungon ympärille kiristysvivun avulla. Tikkaat on nyt kiinnitetty puun runkoa vasten, joten niitä ei voi siirtää. KS. KUVAT 7 ja 9.

HUOMIO! Voit irrottaa kiristysnauhan nostamalla vapautusvivun ylös ja avaamalla kiristysvarren koko-naan.

1. Kun olet istuutunut istuimelle, paina ampumistuki käsinojan aukkoihin.
2. Puupassi puretaan tekemällä kokoamistoimet päinvastaisessa järjestyksessä.

Kuva 7.

• Lue Tarkastaminen ja huoltaminen -kohta ja tee siinä mainitut toimenpiteet.
• Älä anna nauhan jäädä löysälle kiris- tysmekanismiin. Muutoin kiristysvivun hampaat eivät saa hyvää otetta. Tällöin nauha voi liukua, kun sitä kiristetään.
• Kiinnitä kiristysnauha aina oikein, kun käytät tätä tuotetta.
• Nosta ja laske aseet ja muut varusteet köyden avulla. Aseiden piippujen ja nuolien kärkien tulee osoittaa alas poispäin itsestäsi.
• Älä koskaan seiso puupassin istuimella. Se on tarkoitettu vain istuttavaksi.
• Puupassin käyttämiseen liittyy putoamisen vaara. Tällöin voi aiheutua henkilövahinko tai menehtyminen.
• Varmista ennen tikkaille nousemista, että maa niiden alapuolella on kiinteää ja tasaista. Jos maa on viettävää tai epätasaista esimerkiksi kiven vieressä, tikkaat voivat kaatua tai liukua pois puun vierestä, kun ryhdyt kiipeämään.
• Tarkista ennen tikkaille kiipeämistä, että tikkaiden osat on kiinnitetty toisiinsa. Jos tikkaiden osat alkavat irrota toisis-taan, älä käytä tikkaita.
• ÄLÄ ISTU AMPUMISTUEN PÄÄLLÄ. ÄLÄ NOJAA SIIHEN, SITÄ VASTEN TAI SEN YLI. Se on tarkoitettu vain aseen tueksi. Huomaa, että ampumistuki voi kääntyä puolelta toiselle.
• Istuin voidaan irrottaa. Varmista ennen tikkaille kiipeämistä, että istuin on kunnolla kiinni.
• Varmista ennen tikkaille kiipeämistä, että ampumistuki on käännetty toiselle puolelle.

NOuData aiNa seuRaaVia OHJeita.

• Kun käytät puupassia, ole hyvässä kunnossa, valpas ja virkeä.
• Ennen tikkaiden käyttämistä lue ja ymmärrä ohjeet sekä varoitukset ja noudata niitä. Säästä ne tulevaa käyttöä varten.
• Katso, mihin asetat jalkasi.
• Vain aikuinen saa käyttää puupassia.
• Tarkista tikkaat osien puuttumisen tai rikkoutumisen varalta ennen niiden käyttämistä.
• Nosta jousiase, reppu, ase tai muut varusteet ylös vasta kun istut istuimessa kunnolla. Ase on nostettava ylös varmistettuna, ja sen piipun tulee osoittaa alaspäin.
• Pura puupassi aina käyttämisen jälkeen, ja säilytä sen osia sisätiloissa.
• Kun kiipeät tikkaita ylös tai alas, nojaa puuta kohden.
• Aseta tikkaat kuivalle ja tasaiselle alustalle.
• Voitele kaikki irrotettavat kiinnityskohdat grafiittijauheella melun, kiinni tarttumisen ja ruostumisen välttämiseksi.
• Pidä tikkaat kaukana kaikista sähköjohdoista.
• Kerro läheisillesi, missä metsästetään, minne puupassi sijoitetaan ja koska metsästyksen odotetaan päättyvän.
• Pidä mukanasi aina yhteydenpitovälineitä, kuten matkapuhelin, radiopuhelin, hätäraketteja ja pilli.
• Tarkasta puupassi ja sen turvallisuuteen vaikuttavat osat ennen sen käyttämistä. Älä säilytä sitä ulkona, kun sitä ei käytetä.

ÄIÄ kOskaaN

• nuku, kun istut puupassissa
- aseta tikkaita kostealle, pehmeälle tai epätasaiselle alustalle
- ylitä suurinta kuormitusta, joka on 120 kiloa
- aseta puupassia kuollutta, sairasta, vinoa tai epämuodostunutta tai sellaista puuta vasten, jonka kuori on huonosti kiinni
- kiinnitä puupassia puuhun, jonka läpimitta on pienempi kuin 30 cm tai suurempi kuin 50 cm
- käytä puupassia huonolla säällä, kuten sateella, ukkosella tai lumisateessa. Jos sää muuttuu huonoksi, keskeytä metsästys ja kiipeä alas.
- tee muutoksia tikkaiden alkuperäiseen rakenteeseen
- hypi askelmilla tai käsittele niitä varomattomasti
- nojaa ulospäin tikkailla
- käytä puupassia ollessasi päihtynyt tai otettuasi re-septilääkkeitä
- käytä vahingoittunutta puupassia. Vaihda se uuteen.
- lainaa puupassiasi muille
- käytä puupassia ilman vakautustankoa, jousisokkia tai kunnolla kiristettyä kiristysnauhaa
- seiso istuimella. Se on tarkoitettu vain istuttavaksi.
- käytä puupassia, jos olet väsynyt, sairas tai pahoinvoiva tai jos sinulla on lääketieteellisesti diagnosoitu sairaus, kuten sydänsairaus, niveljäykkyyttä, selkävaiivoja
- käytä tukena oksaa
- hypi askelmilla puupassin kiinnittämiseksi puuhun

VaROitus!

• Ohjeita on säilytettävä varmassa paikassa. Ne on luettava perusteellisesti vähintään kerran vuodessa.
• Vaihda kaikki puupassin kiristysnauhat joka toinen vuosi tai aikaisemmin, jos ne ovat kulu-neet tai vaurioituneet.
• Älä käytä puupassia, jos sitä ei ole pidetty kunnossa ja tarkastettu huolellisesti. Tämä on tärkeää!
• Vakautustanko on aina kiinnitettävä puupassiin ja puuhun oikein ja turvallisesti ennen tikkaita pitkin kiipeämistä.
• Varmista huolellisesti ennen tikkaita pitkin kiipeämistä, että hammastettu puuhun osuva osa ja vakautustanko koskettavat puuta tiukasti.
• Älä koskaan kiipeä tikkaita ylös tai alas, ellei puupassia ole kiinnitetty puuhun kunnolla.

taRkastaMiNeN Ja HuOltaMiNeN

1. Tarkista, että verkot, köydet, nauhat ja hihnat eivät ole vaurioituneet tai kuluneet.
2. Tarkista, ettei rakenne ole vaurioitunut. Jos vaurioita esiintyy, lähetä tuote Biltemalle korjattavaksi tai hävitä se.
3. Tarkasta, ettei mikään ruuvi-mutteri-liitos ole löysällä. Jos jokin liitoksista tuntuu löysältä, kiristä se kiinto-avaimen avulla. Älä kiristä liikaa. Muutoin tikasputkien muoto muuttuu.
4. Tarkista, ettei puupassista puutu osia.
5. Voitele kaikki irrotettavat kiinnityskohdat grafiittijauheella melun, kulumisen ja ruostumisen välttämiseksi.
6. Tarkista, ettei puupassissa ole ruostetta, syöpymiä tai halkeamia, jotka voivat vaikuttaa sen turvallisuuteen. Jos on aihetta epäillä turvallisuutta, on parasta pois-taa puupassi käytöstä.
7. Tarkasta rakenne, erityisesti hitsaussaumat. Jos havaitset vaurion, toimita tuote Biltemalle korjattavaksi tai hävitä se.
8. Tarkista kaikki köydet, hihnat ja nauhat. Vaihda kuluneet, vaurioituneet, vääntyneet tai virheellisesti toimivat osat. Korvaa ne uusilla osilla.
9. Tarkista istuin. Jos se näyttää vaurioituneelta tai kulu-neelta, vaihda tilalle uusi istuin.
10. Tarkista, että metalliosat eivät ole vaurioituneet tai kuluneet ja että osia ei puutu.
11. Älä tee puupassiin mitään muutoksia, lisäyksiä tai poistoja ilman valmistajan kirjallista hyväksyntää.

VaROitus!

• Lue ennen tuotteen käyttämistä.
• Säästä nämä ohjeet!
• Vaihda kaikki puupassin kiristysnauhat joka toinen vuosi tai aikaisemmin, jos ne ovat kuluneet tai vaurioituneet.
• Älä käytä puupassia, jos sitä ei ole pidetty kunnossa ja tarkastettu huolellisesti. Tämä on tärkeää!

kOkOValJaat

(PutOaMissuOJaJÄRJestelMÄ)

Puupassin mukana toimitetaan kiinnityshihna, jota on käytettävä yhdessä mukana toimitettavien kokovaljaiden kanssa.

Turvallisuuden varmistamiseksi lue nämä ohjeet, jotta osaat pukea valjaat päällesi, käyttää niitä ja pitää ne kunnossa.

VaROitus!

• Lue ohjeet ja varoitukset. Ymmärrä ne ja noudata niitä. Muutoin voi aiheutua vakavia henkilövahinkoja tai kuolema.
• Tarkista ennen valjaiden käyttämistä, ettei niissä ole vaurioita tai kulumia. Älä käytä vaurioitunutta tuotetta.
• Tämä tuote on tarkoitettu aikuiselle, joka painaa vähintään 55 kg ja enintään 120 kg (enimmäiskuormitus).
• Ennen kokovaljaiden käyttämistä harjoit-tele niiden pukemista päälle ja käyttämistä maanpinnan tasalla. Kun olet tottunut valjaisiin, voit käyttää niitä maanpinnan yläpuolella.

VaROitus!

• Jos näitä valjaita ei poisteta käytöstä viiden (5) vuoden kuluttua valmistuspäivästä, niiden vaurioiduttua, kulumisen vuoksi tai jos niitä on käytetty pudottaessa, on olemassa vakavan henkilövahingon tai menehtymisen vaara.
• Älä käytä valjaita liukkaalla kelillä tai tuulisella säällä. Lumi, jää, rakeet, myrsky tai ukkonen vaarantavat turvallisuutesi. Jos sää muuttuu tällaiseksi, keskeytä met-sästys ja kiipeä alas.
• Harjoittele kokovaljaiden käyttämistä ensin maanpinnan tasalla vastuullisen aikuisen seurassa ennen niiden käyttämistä metsästyksen aikana, jotta totut niihin.

kOkOValJaiDeN

(PutOaMissuOJaJÄRJestelMÄN) kÄYttÄMiNeN

Kokovaljaat puetaan päälle näin:

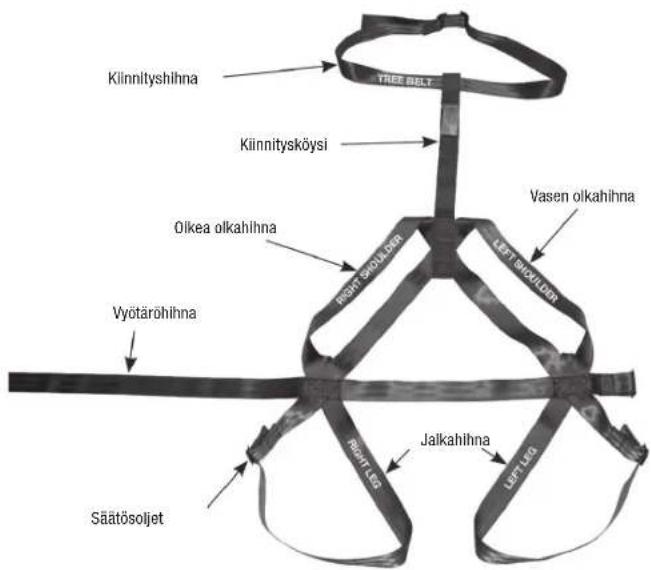

1. Aseta valjaat maahan. Tutustu niiden rakenteeseen ja toimintaan. KS. KUVA 1.
2. Löysennä jalkahihnoja mahdollisimman paljon. Irrota vyötäröhihna valjaista. Tällöin valjaiden pukeminen päälle sujuu helpommin.
3. Tartu valjaisiin ja katso, mitkä hihnat on asetettava olkapäille. Niissä on LEFT SHOULDER- ja RIGHT SHOULDER -merkinnät. Varmista vetämällä, että niissä ei ole solmuja eikä kierteitä. KS. KUVA 2.
4. Asetu valjaiden eteen. Pue jalkahihnat päällesi samalla tavalla kuin housut. KS. KUVA 3.
5. Nosta valjaita ylöspäin rinnan korkeudelle. Työnnä vasen käsi LEFT SHOULDER -hihnalenkin ja oikea käsi RIGHT SHOULDER -hihnalenkin läpi samalla tavalla kuin puettaessa takki päälle. KS. KUVA 4. HUOMIO! Varmista, että jalka- ja olkahihnoissa ei ole kierteitä. LEFT SHOULDER- ja RIGHT SHOULDER -painatuksen tulee osoittaa ulospäin siten, että tekstin voi lukea, kun valjaat ovat päälläsi. Jos teksti osoittaa sisäänpäin, valjaat ovat väärin päin ja ne on käännettävä oikein päin.

Kuva 1. Kuva 4.

Kuva 2.

Kuva 3.

1. Säädä ja kiristä jalkahihnoja siten, että ne istuvat tiukasti mutta tuntuvat mukavilta. KS. KUVA 5.
2. Pujota vyötäröhihna säätösoljen läpi. Säädä ja kiristä vyötäröhihnaa siten, että se istuu tiukasti mutta tuntu mukavalta. KS. KUVA 6.
3. Kokovaljaiden tulee istua siten, että vyötäröhihna on kehon etupuolella, olkahihnat olkapäiden päällä ja kiinnitysköysi selässä. KS. KUVAT 7 ja 8. Valjaiden tulee istua päällä hyvin.

HUOMIO! Kiinnitysköysi ei saa olla solmussa tai valjaiden muiden osien ympärillä. Jalka- ja vyötäröhihnojen irtonaiset osat on työnnettävä taskuihin.

VaROitus! Huolehdi, että kokovaljaat on puettu päälle oikein.

Se on ensisijainen kiinnitysmenetelmä kokovaljaita käytettäessä. Tätä menetelmää on käytettävä kaikkia puupasseja käytettäessä. Menetelmä on otettava käyttöön heti, kun nouset puupassin jalkalevylle.

1. Kun olet pukenut kokovaljaat päällesi oikein, kiristä kiinnityshihna kiinnitysköyden silmukan läpi ja ase- ta se puun rungon ympärille. Tartu kiinnityshihnan löysään päähän ja pujota se vyössä näkyvien kahden säätösoljen läpi. KS. KUVA 9. Kiristä vyö vetämällä löysästä päästä.

HUOMIO! Varmista, että säätösoljet ovat ulospäin eli puusta poispäin. Älä pujota kiinnityshihnaa kahden säätösoljen välistä. KS. KUVA 9.

Kun olet istumakorkeudella, aseta kiinnitysköysi mahdollisimman korkealla puun runkoon, ja kiristä se tiukaksi. Kiinnitysköysi antaa liikkumavapautta, mutta sen tulee olla mahdollisimman lyhyt, jotta mahdollisen putoamisen aiheuttama isku jää lieväksi. Kiinnitysköysi ei saa olla löysällä, kun istut istuimella.

1. Kun laskeudut puupassista alas maahan, tee toimet päinvastaisessa järjestyksessä.

VaROitus!

Älä asetu asentoon, jossa kiinnitysköysi voi jäädä leukasi alle tai kaulasi ympärille.

Kiinnitysköysi ei saa olla solmussa tai valjaiden muiden osien ympärillä. Jalka- ja vyötäröhihnojen irtonaiset päät on työnnettävä taskuihin.

Kuva 9.

VaROitus!

Jos putoat...

...älä mene paniikkiin!

Kokovaljaat (putoamissuojajärjestelmä) estävät putoamisen maahan. Jäät riippu-maan niiden varaan, kunnes pääset takaisin puupassiin tai sinut autetaan alas. Käyttä-mällä mukana toimitettavaa paineenvähen-nyshihnaa mahdollistat verenkierron jaloissa ja estät haittoja, joita voi aiheutua, kun koko paino lepää valjaiden jalkahihnojen varassa. Jos valjaissa roikutaan pitkään ja verenkierto estyy, on olemassa tajuttomuuden ja pahim-massa tapauksessa menehtymisen vaara.

VaROitus!

Paineenvähennyshihnan tulee aina olla helposti käsillä, kun käytät kokovaljaita. Siihen täytyy päästä käsiksi myös putoamisen jälkeen, kun roikut kiinnitysköyden varassa. Säilytä paineenvähennyshihnaa säilytyspussissa, jotta pääset helposti käsiksi siihen.

1. Ota paineenvähennyshihna esiin valjaiden säilytys-pussista.
2. Pujota paineenvähennyshihnan silmukka johonkin kokovaljaisiin paineenvähennyshihnan lähelle ommelluista silmukoista. Pujota paineenvähennyshihnan toinen pää silmukan läpi ja kiristä. Tällöin muodostuu solmu. KS. KUVAT 1A ja 1B.
3. Pujota paineenvähennyshihnan toinen pää toisen silmukan läpi valjaiden toisella puolella. Kun paineenvähennyshihna kulkee silmukan läpi, pujota paineenvähennyshihna takaisin säätösolkien läpi. KS. KUVAT 2A ja 2B.
4. Säädä paineenvähennyshihnan pituutta siten, että muodostuu suuri silmukka, joka on hieman jalkojasi lyhyempi.
5. Aseta molemmat jalkasi silmukkaan. Asetu asen-toon, jossa jalkahihnojen aiheuttama paine vähenee. KS. KUVAT 3 ja 4. Jos jalkahihnat painavat edelleen, kun seisot paineenvähennyshihnan muodostamassa silmukassa, lyhennä paineenvähennyshihnaa.
6. Voit myös lyhentää paineenvähennyshihnaa ja asettaa polvet sen muodostamaan silmukkaan, jotta valjaiden jalkahihnojen aiheuttama paine vähenee. KS. KUVA 5. Vaihtelemalla jalkojen ja polvien varassa seisomista olo tuntuu mukavammalta ja veri kiertää jaloissa.

Kuva 2B.Kuva 3. Kuva 4. Kuva 5.

NOuData aiNa seuRaaVia OHJeita.

• Kun käytät kokovaljaita, ole hyvässä kunnossa, valpas ja virkeä.
• Ennen valjaiden käyttämistä lue ja ymmärrä ohjeet sekä varoitukset ja noudata niitä. Säästä ne tulevaa käyttöä varten.
• Pidä mukanasi aina yhteydenpitovälineitä, kuten matkapuhelin, radiopuhelin, hätäraketteja ja pilli.
• Tarkasta kokovaljaat ja niiden turvallisuuteen vaikuttavat osat ennen niiden käyttämistä. Älä käytä vaurioitu-nutta tuotetta. Vaihda se uuteen.
• Säilytä tuotetta viileässä ja kuivassa paikassa. Älä aseta kosteaa tuotetta säilytykseen. Muutoin se voi homehtua.

ÄIÄ kOskaaN

• nukahda käyttäessäsi tuotetta
• käytä tuotetta liukkaalla tai tuulisella säällä
• ylitä tai alita painorajaa: vähintään 55 kg, enimmäispaino 120 kg
• tee muutoksia puupassin alkuperäiseen rakenteeseen
• nojaa ulospäin tikkaille
• käytä puupassia juotuasi alkoholia tai otettuasi reseptilääkeitä
• käytä vahingoittunutta puupassia. Vaihda se uuteen.
• lainaa puupassiasi muille
• käytä tuotetta liike- tai teollisuustiloissa
• jätä tuotetta ulos.

VaROitus!

Kerro läheisillesi, missä metsästetään, minne puupassi sijoitetaan ja koska metsästyksen odotetaan päättyvän.

Pidä mukanasi aina yhteydenpitovälineitä, kuten matkapuhelin, radiopuhelin, hätäraketteja ja pilli.

Jos kukaan muu ei tiedä, missä metsästät etkä saa muihin yhteyttä, varalla on oltava henkilökohtainen pelastussuunnitelma. Roikkuminen kokovaljaiden varassa pitkään voi olla hengenvaarallista, jos paineenvähennyshihnaa ei käytetä. Kun roikut kokovaljaissa, veritulpan estämiseksi on tärkeää liikuttaa jalkoja esimerkiksi painamalla niitä puunrunkoa vasten.

tÄRkeÄ VaROitus!

Jos putoat käyttäessäsi kokovaljaita, pysy rauhallisena. Keskity ja pyri pääsemään alas mahdollisimman nopeasti. Jos pystyt kiipeämään takaisin tikkaille, mene jalkalevylle ja pysy siinä, kunnes olet rauhoittunut ja pystyt ajattelemaan selkeästi. Jos et pysty nousemaan, yritä saada muihin yhteys esimerkiksi matkapuhelimen, radiopuhelimen, pillin tai hätärakettien avulla, jotta saat apua päästäksesi alas.

Liikuttele käsiäsi ja jalkojasi jatkuvasti esimerkiksi taivuttelemalla polvia ja nostelemalla jalkoja, jotta verenkierto ei häiriinny. Paineenvähennyshihnan tulee aina olla helposti kä sillä, kun käytät kokovaljaita. Siihen täytyy päästä käsiksi myös putoamisen jälkeen, kun roikut kiinnitysköyden varassa. Säilytä paineenvähennyshihnaa säilytyspussissa, jotta pääset helposti käsiksi siihen.

Paineenvähennyshihna tekee olosta mukavamman, jos putoat ja jäät roikku-man valjaiden varaan pitkäksi ajaksi. Jos voimasi eivät riitä paineenvähennyshihnan käyttämiseen oikein, metsästä vain maan-pinnan tasalta.

Metsästäjien fyysiset voimat vaihtelevat, joten on laadittava yksilölliset suunnitelmat valjaissa roikkumisen varalta. Jos et pääse alas nopeasti tai jos et liiku verenkierron säilyttämiseksi ennallaan, vaarana on tajuttomuus ja menehtyminen. Laadi siksi henkilökohtainen suunnitelma ja harjoittele sen toteuttamista yhdessä vastuullisen aikuisen kanssa ennen puupassin käyttämistä. Mikään pelastautumissuunnitelma ei toimi kaikille metsästäjille kaikissa olosuh-teissa. Vain sinä itse voit päättää ennen maan pinnalta ylös nousemista, mikä pelastautumissuunnitelma toimii metsästystilanteessasi. Jos pelastautumissuunnitelmaa ei ole, metsästä maan pinnalta. Kun käytät kokovaljaita, ehdit miettiä, kuinka on toimittava. Tärkeää on myös muistaa, että paniikkiin ei saa mennä. Pysyttele rauhallisena ja noudata laatimaasi pelastautumissuunnitelmaa.

PuuPassiN Osat

Nro kuvassa	Osanro Kuvaus Määrä
1 SL24 Istuin /	puuta vasten tuleva sahalaitainen osa		1
2 SL61 Tikkaiden kylki 2
3 - -
4 1ML26 Jalkalevy 1
5 SL8 Jalkalevyn tuki 2
6	SL43	Tikkaiden osa	1
7	SL44	Tikkaiden osa	1
8	L17	Vakautussauva	1
9	48752B	Lukkomutteri 1/4-20	12
10	48240B	Ruuvi, HHCS, GR5 BLK 1/4-20 x 1-1/2	4
11	48271B	Ruuvi, HHCS, GR5 BLK 1/4-20 x 2-1/4	6
12	63281	Jousisokka	7

Nro kuvassa	Osanro	Kuvaus Määrä
13	AR12	Käsinoja	2
14	SR10	Ampumistuki	1
15	48280B	Ruuvi, HHCS, GR5 BLK 1/4-20 x 32	2
16	48261B	Aluslevy, terästä, 1/4"	2
17
18		Pehmustettu suojus, 18"	1
19		Pehmustettu suojus, 9"	2

Osat, jotka eivät näy kuvassa

		Kiinnityshihna	1
		Kokovaljaat	1
		9 jalan pituinen hihna 1
		15 jalan pituinen hihna	2

RuuVieN tuNNistaMiNeN

Ruuvien koko on vain viitteellinen. Pakkauksessa voi olla muun kokoisia ruuveja.

1/4-20 x 1-1/4" -kuusioruuvi, luokka 5

1/4-20 x 1-1/2" -kuusioruuvi, luokka 5

1/4-20 x 1-3/4" -kuusioruuvi, luokka 5

1/4-20 x 2" -kuusioruuvi, luokka 5

1/4-20 x 2-1/4" -kuusioruuvi, luokka 5

1/4-20 x 2-1/2" -kuusioruuvi, luokka 5

1/4-20 x 2-3/4" -kuusioruuvi, luokka 5

1/4-20 x 3" -kuusioruuvi, luokka 5

1/4-20 x 3-1/4" -kuusioruuvi, luokka 5

5/16-18 x 2-1/2" -kuusioruuvi, luokka 5

5/16-18 x 3-1/4" -kuusioruuvi, luokka 5

Jagtstige

Maks. total belastning: 120 kg. Trædiameter: 30-50 cm.

MONteRiNgsiNstRuktiONeR
