KÄYTTÖOHJE 45-6080 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja tuotteen käyttämisestä ja mahdollisista vaaroista. Käyttäjää kehotetaan lukemaan käyttöohje huolellisesti ennen käyttämistä. Kuvat ja yksittäisten osien kuvaukset eivät välttämättä vastaa tuotetta kaikilta osin. Säilytä käyttöohje myöhempää tarvetta varten.

KÄYTTÖTARKOITUS

Tuote on tarkoitettu portaiksi maanpinnan yläpuolella oleviin altaisiin altaan käytön aikana. Kun altaan käyt- tö lopetetaan, portaat on palautettava turva-asen- toon.

MERKINNÄT

Tuotteen mukana on käyttöohje, joka on luettava ennen käyttöä sekä säästää tulevaa tarvetta varten.

TEKNISET TIEDOT

Korkeus: 107 cm

Enimmäiskuormitus: . . . . 150 kg

Käyttölämpötila, vähintään: ..... -5 °C

Materiaali:....pinnoitettu teräs, PP-muovi

Bestwayn tuotenumero: 58330

VAROITUKSET!

- Lapset saavat käyttää tuotetta vain aikuisen valvonnassa.

TURVALLISUUSOHJEET

• Lue aina käyttöohje ennen tuotteen käyttöönottoa, ja säilytä se tulevaa tarvetta varten.
• Tikkaita saa käyttää vain ilmoitettuun käyttötarkoitukseen.
• Aikuisen on testattava tikkaat, ennen kuin ne lasketaan altaaseen.
• Altaan käytön päätyttyä on tärkeää, että tikkaat taitetaan turva-asentoon, etteivät asiattomat tai uimataidottomat pääse altaaseen.
• Tikkaat on asennettava tämän käyttöohjeen mukaisesti.
• Sijoita tikkaat tasaiselle ja tukevalle alustalle.
• Tikkaat EIVÄT ole leikkikalu.
• Kiipeä vain astimia myöten.
• Tikkaat on valmistettu metallista, ja ne siis vir-roittuvat, mikäli ne joutuvat kosketukseen sähkön kanssa.
  • Maksimikuormitus: 150 kg.
• Tarkasta, että tikkaat ovat vakaat eivätkä sen kiinnikkeet ole vaurioituneet tai löystyneet.

OSAT

NRO	OSA		LKM	NRO	OSA		LKM
1.		Ruuvi, 45 mm, sekä aluslevy ja kupumut- teri	9 kpl	9.		Kaareva tikkai- den jalka, vasen	1 kpl
2.		Ruuvi, 40 mm, sekä aluslevy ja kupumut- teri	6 kpl	10.		Kaareva tikkai- den jalka, oikea	2 kpl
3.		Sarana- tappi	2 kpl	11.		Suora jalka 2 kpl
4.		Astin 6 kpl		12.		Tikkaiden jalka, vasen	1 kpl
5.		Lukitus- kiinnike	12 kpl	13		Tikkaiden jalka, oikea	1 kpl
6.		Lukitus- salpa	1 kpl	14		Vasen yläosa 1 kpl
7.		Pohjalevy 1 kpl		15		Oikea yläosa 1 kpl
8.		Tuki 2 kpl

KOKOAMINEN

1. OSAN 1 ASENNUS

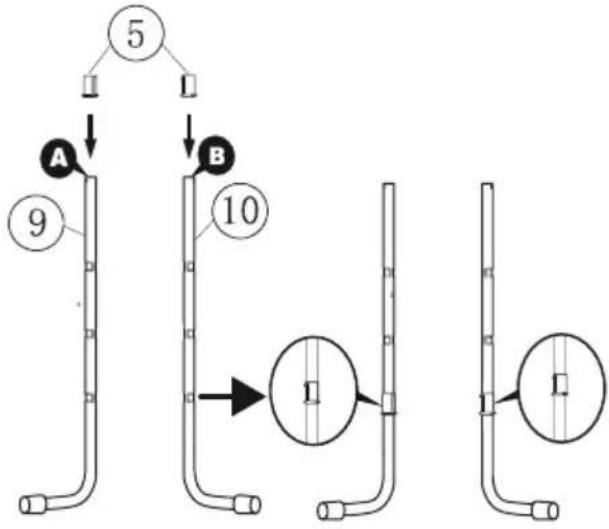

1.1 Alemman lukituskiinnikkeen sijoittaminen

1. Aseta vasemmalle vasen kaareva tikkaiden jalka (9), jonka yläosassa on merkintä A, ja oikealle oikea kaareva tikkaiden jalka (10), jonka yläosassa on merkintä B.
2. Paina alempi lukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on täl- löin lukittu ja se kääntyy vain voimaa käyttäen.

HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

1.2 Alempien astinten asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta (4), kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin

(katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

1.3 Keskilukituskiinnikkeen sijoittaminen

1. Paina keskilukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin.

1. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on tällöin lukittu ja se kääntyy vain voimaa käyttäen. HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

1.4 Keskiastimen asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta, kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin (katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

1.5 Ylemmän lukituskiinnikkeen sijoittaminen

1. Paina ylempi lukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin.

1. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on tällöin lukittu ja se kääntyy vain voimaa käyttäen. HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

1.6 Ylempien astinten asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta, kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin (katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

2. OSAN 2 ASENNUS

2.1 Jalkojen asettaminen pohjalevylle

1. Aseta kumpikin suora jalka (11) pohjalevylle (7).

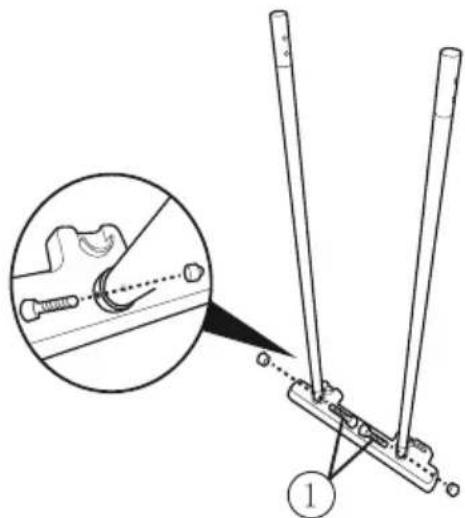

2.2 Jalkojen kiristäminen kiinni pohjalevyyn

1. Syötä kaksi 45 mm:n ruuvia (1) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

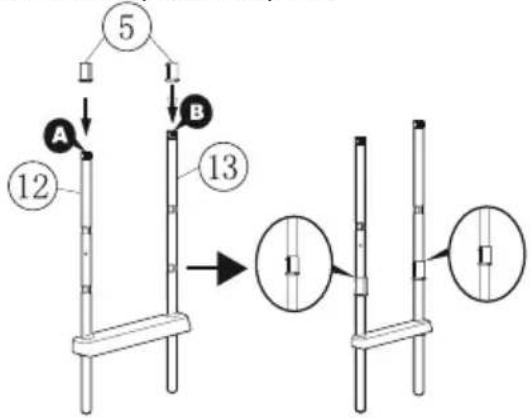

3.1 Alemman lukituskiinnikkeen sijoittaminen

1. Aseta vasemmalle vasen tikkaiden jalka (12), jonka yläosassa on merkintä A, ja oikealle oikea tikkaiden jalka (13), jonka yläosassa on merkintä B.
2. Paina alempi lukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on tällöin lukittu ja se kääntyy vain voimaa käyttäen. HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

3.2 Alempien astinten asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta (4), kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin (katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

3.3 Keskilukituskiinnikkeen sijoittaminen

1. Paina keskilukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin.

1. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on tällöin lukittu ja se kääntyy vain voimaa käyttäen. HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

3.4 Keskiastimen asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta, kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin (katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

3.5 Ylemmän lukituskiinnikkeen sijoittaminen

1. Paina ylempi lukituskiinnike (5) jalkoihin A ja B. Lukituskiinnike on sijoitettava jalan syvennykseen leveä puoli alaspäin.

1. Käännä lukituskiinnikettä, kunnes se napsahtaa. Kiinnike on tällöin lukittu ja se kääntyy vain voimaa käyttäen. HUOM! Ulkouran tulee osoittaa sisäänpäin portaiden keskelle, jotta portaat voi asentaa.

3.6 Ylempien astinten asentaminen

HUOM! Astimissa on merkinnät A (vasen) ja B (oikea). A sijoitetaan siis tikkaiden vasempaan jalkaan ja B oikeaan jalkaan.

1. Aseta astin (4) A-merkki vasemmalle käännettynä jalkaan, jossa on merkintä A, ja B-merkki oikealle käännettynä jalkaan, jossa on merkintä B.

1. Paina astinta, kunnes se asettuu tiukasti lukituskiinnikettä (5) vasten. HUOM! Jos astimen lovi ei osu lukituskiinnikkeen ulkouran kohdalle, lukituskiinnike on asennettu väärin (katso kohta "Lukituskiinnikkeiden sijoittaminen" oikean asennuksen varmistamiseksi).

4. TUKIEN ASENTAMINEN YLÄOSAAN

4.1 Tuen asettaminen vasempaan yläosaan

1. Aseta tuki (8) vasemman yläosan ulkopuolelle (14 – merkintä C).
2. Syötä kaksi 40 mm:n ruuvia (2) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

4.2 Tuen asettaminen oikeaan yläosaan

1. Aseta tuki (8) oikean yläosan ulkopuolelle (15) – sen puolen, jonka alaosassa on kaksi reikää, tulisi osoittaa eteenpäin.
2. Syötä kaksi 40 mm:n ruuvia (2) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

1. Kiristä työkalulla.

5. YLÄOSAN ASENTAMINEN TIKKAISIIN

5.1 Yläosien asettaminen osaan 1

1. Aseta vasen yläosa (14), jossa on merkintä C, osan 1 B-pylvääseen.
2. Aseta oikea yläosa (15) tuki ulospäin käännettynä osan 1 A-pylvääseen.

5.2 Yläosien kirstäminen osaan 1

1. Syötä kaksi 40 mm:n ruuvia (2) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.
2. Kiristä työkalulla.

5.3 Saranatapin asettaminen yläosaan

1. Vie saranatapit (3) paikoilleen yläosiin siten, että nuolet osoittavat ylöspäin. HUOM! Älä ruuvaa saranatappeja kiinni. Ruuvit pitävät myös seuraavan osan paikallaan.

5.4 Yläosien kiristäminen osaan 2

1. Yhdistä osa 2 yläosaan. HUOM! Pohjalevyn (7) lukituksen täytyy osoittaa ulospäin.

1. Säädä saranatapit (3) siten, että reikäkuvio on oikein.
2. Syötä kummallakin puolella kaksi 45 mm:n ruuvia (1) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

6.1 Osan 3 yhdistäminen saranatappeihin

1. Käännä osaa 3 niin, että merkintä C on va-semmalla puolella.
2. Vie osa 3 saranatappien reikiin.

1. Syötä kaksi 45 mm:n ruuvia (1) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

1. Paina lukitussalpa (6) paikalleen tolppaan, jossa on merkintä C, siten, että nuppi osoittaa vasemmalle.

1. Syötä yksi 45 mm:n ruuvi (1) sisäpuolelta siten, että kupumutteri osoittaa ulospäin.

TÄRKEÄÄ! Aikuisen on testattava tikkaat, ennen kuin ne lasketaan altaaseen.

HUOM! Portaat on tarkoitettu vain maanpäällisiin altaisiin.

1. Aseta tikkaat uima-altaaseen

Nosta tikkaiden toinen puoli altaan reunan yli. Laske sitten tikkaat alas niin, että toinen puoli on vakaasti altaan pohjalla ja toinen puoli, jossa on taitettavat portaat, on vakaasti maassa altaan ulkopuolella.

2. Tikkaiden asettaminen turva-asentoon

Altaan käytön päätyttyä on tärkeää, että tikkaat taitetaan turva-asentoon, etteivät asiattomat tai uimataidottomat pääse altaaseen.

1. Löysää tikkaiden pohjalevyn (7) lukitussalpaa ja vedä samalla tikkaita ulospäin.

1. Taita tikkaat kokonaan ylös, kunnes lukitus-salpa (6) loksahtaa. Varmista, että se menee lukkoon kevyellä otteella.

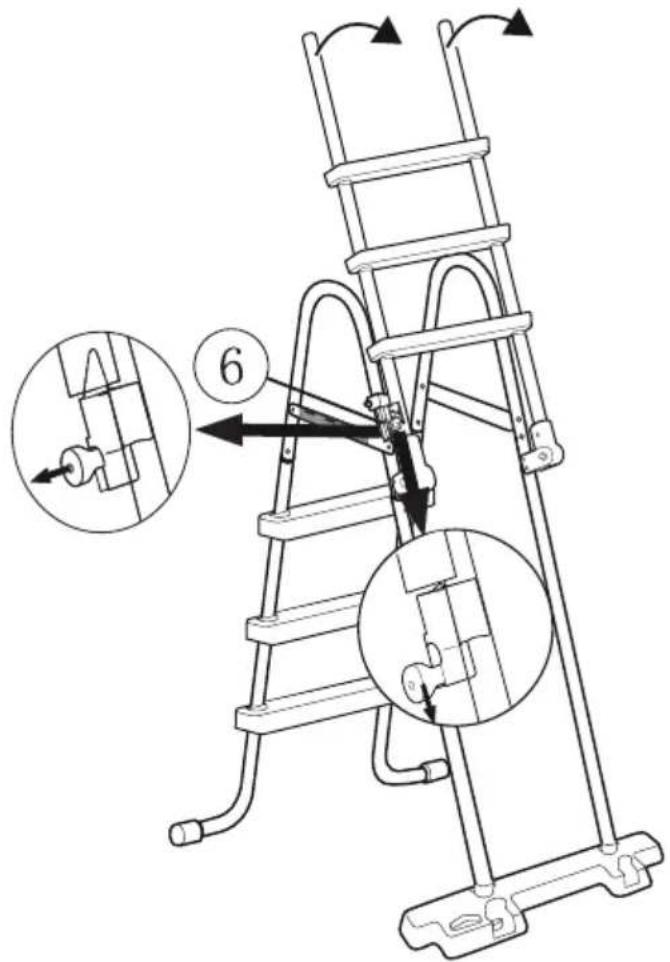

3. Tikkaiden asettaminen allasasentoon

1. Löysää lukitussalpaa (6) vetämällä sitä ulospäin ja sitten alaspäin ja vedä samalla tikkaita ulospäin.

1. Kun tikkaat on taitettu kokonaan alas, paina ne sisäänpäin pohjalevyyn, kunnes lukitussalpa lukittuu ja loksahtaa paikalleen. Varmista, että se menee lukkoon kevyellä otteella.

• Säilytä tikkaat pois lasten ulottuvilta.
• Säilytä tikkaita kuivassa paikassa, äläkä koskaan sijoita niiden päälle tavaroita.
• Pidä tikkaat puhtaana.
• Tarkasta säännöllisesti, että kaikki kiinnittimet ovat ehjät.
• Älä käytä tikkaita alle -5 °C:n lämpötiloissa.
