KASUTUSJUHEND EHX8H10FBK ELECTROLUX

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on rakendatud pikaaegset asjatundlikku kogemust ja uuenduslikkust.

Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Üksköik, millal te seda ka ei kasuta – suurepärastes tulemustes võite te alati kindel olla.

Teretulemast Electroluxi.

Külastage meie veebisaiti:

Kasutusnõuanded, brošüürid, veaotsing, teave teeninduse kohta:

www.electrolux.com/webselfservice

Registreerige oma toode parema teeninduse saamiseks:

www.registerelectrolux.com

Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Mudel, tootenumber (PNC), seerianumber.

Andmed leiate andmesildilt.

⚠️ Hoiatus / oluline ohutusinfo

i Üldine informatsioon ja nõuanded

Keskkonnateave

Jäetakse öigus teha muutusi.

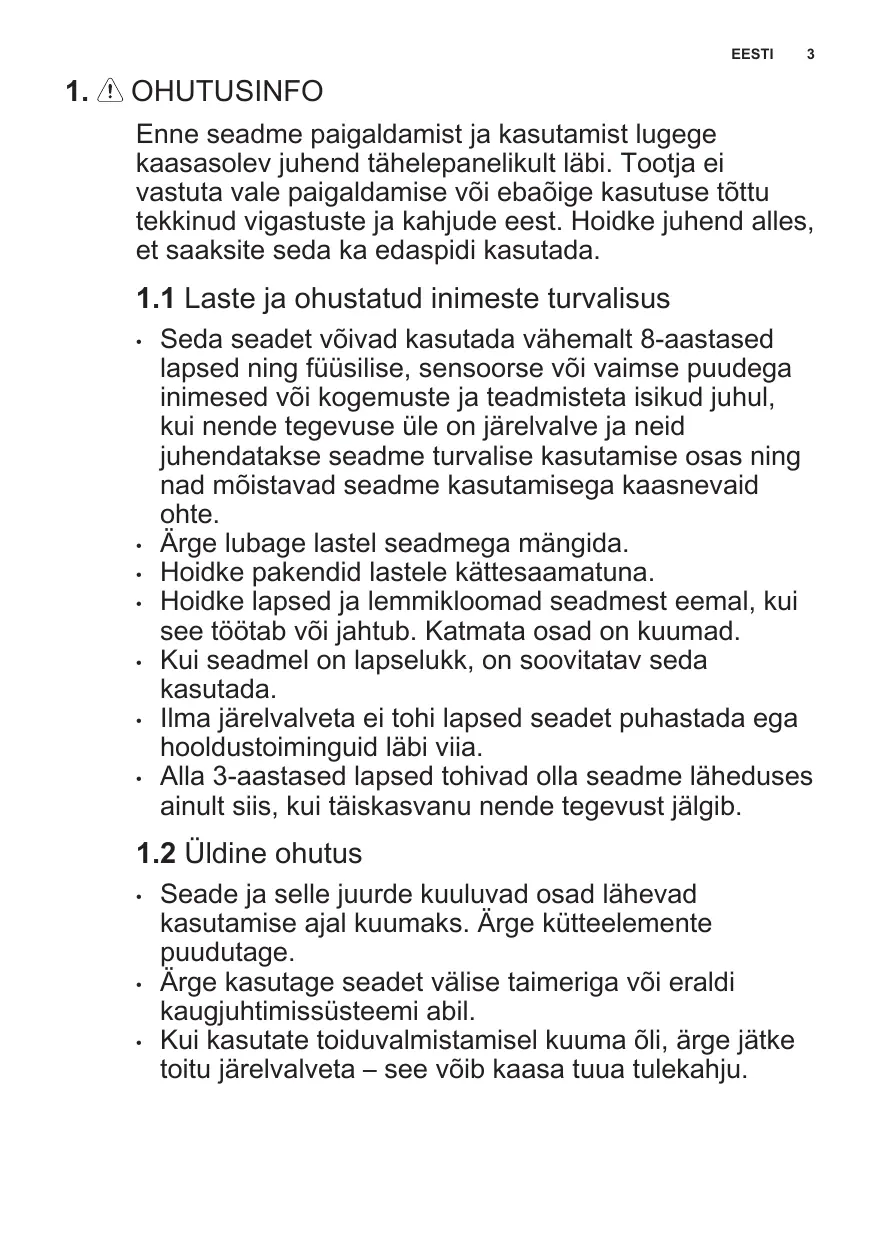

1. ⚠ OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

1.1 Laste ja ohustatud inimeste turvalisus

- Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning füüsilise, sensoorse või vaimse puudega inimesed või kogemuste ja teadmisteta isikud juhul, kui nende tegevuse üle on järelvalve ja neid juhendatakse seadme turvalise kasutamise osas ning nad mõistavad seadme kasutamisega kaasnevaid ohte.

- Ärge lubage lastel seadmega mängida.

- Hoidke pakendid lastele kättesaamatuna.

- Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või jahtub. Katmata osad on kuumad.

- Kui seadmel on lapselukk, on soovitatav seda kasutada.

- Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.

- Alla 3-aastased lapsed tohivad olla seadme läheduses ainult siis, kui täiskasvanu nende tegevust jälgib.

1.2 Üldine ohutus

- Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Ärge kütteelemente puudutage.

- Årge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil.

- Kui kasutate toiduvalmistamisel kuuma öli, ärge jätke toitu järelvalveta – see vöib kaasa tuua tulekahju.

• Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• Ärge hoidke keeduväljadel esemeid.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Årge kasutage seadme puhastamiseks aurupuhastit.
• Pärast kasutamist lülitage nupu abil pliidielement välja; ärge jääge lootma üksnes nõudetektorile.
• Kui klaaskeraamiline/klaasist pind on mõranenud, lülitage seade välja, et vältida võimalikku elektrilööki.
• Kui toitejuhe on vigastatud, laske see ohutuse möttes välja vahetada tootja, volitatud hooldekeskuse või lihtsalt kvalifitseeritud isiku poolt.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage köik pakkematerjalid.
- Kahjustatud seadet ei tohi paigaldada ega kasutada.
- Järgige seadmega kaasas olevaid paigaldusjuhiseid.
- Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
- Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.
- Kaitske lõikepindu niiskuskahjustuste eest sobiva tihendi abil.
- Kaitske seadme põhja auru ja niiskuse eest.
- Årge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda.
- Kui paigaldate seadme sahtlite kohale, siis jälgige, et seadme põhja ja ülemise sahtli vahele jääks piisavalt ruumi õhuringluse jaoks.
- Seadme põhi võib minna kuumaks. Põhjale juurdepääsu tõkestamiseks

paigaldage seadme alla kindlasti mittesüttivast materjalist eralduspaneel.

- Veenduge, et tööpinna ja selle all oleva kapi vahele jääks 2 mm ventilatsiooniruumi. Garantii ei hõlma ebapiisava ventilatsiooniruumi tõttu tekkinud kahjustusi.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Enne mis tahes toimingute läbiviimist veenduge, et seade on vooluvõrgust eemaldatud.
• Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.
• Veenduge, et seade on öigesti paigaldatud. Lahtiste või valede toitejuhtmete või -pistikute kasutamisel võib kontakt minna tuliseks.
• Kasutage öiget elektrijuhet.

• Vältige elektrijuhtmete sassiminekut.

- Veenduge, et paigaldatud on põrutuskaitse.

• Paigaldage juhtmetele tömbetökis.

- Veenduge, et toitejuhe või -pistik ei puutuks vastu kuuma seadet või toidunõusid, kui te seadme lähedalasuvasse pistikupesasse ühendate.

- Ärge kasutage mitmikpistikuid ega pikenduskaableid.

- Veenduge, et te ei vigastaks toitepistikut ega -juhet. Vigastatud toitejuhtme vahetamiseks võtke ühendust volitatud teeninduskeskusega.

- Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks eemaldada ilma tööriistadeta.

- Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

- Kui seinakontakt logiseb, ärge sinna toitepistikut pange.

- Seadet välja lülitades ärge tömmake toitekaablist. Hoidke alati kinni toitepistikust.

- Kasutage ainult öigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

- Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui see on olemas).
• Kasutage seda seadet ainult kodustes tingimustes.
• Årge muutke seadme tehnilisi omadusi.

• Veenduge, et ventilatsiooniavad ei oleks tõkestatud.

• Ärge jätke töötavat seadet järelevalveta.

• Lülitage keeduväli pärast kasutamist alati välja.
• Ârge usaldage üksnes nõudetektorit.
• Ärge pange söögiriistu või potikaasi keeduväljadele. Need võivad minna kuumaks.
• Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega.
• Ärge kasutage seadet tööpinna ega hoiukohana.
• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust lahti ühendada. Elektrilöögioht!
• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.
• Kui panete toiduained kuuma õlisse, võib see hakata pritsima.

HOIATUS!

Plahvatuse või tulekahju oht!

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoidke need eemal lahtisest leegist või kuumadest esemetest.
• Väga kuumast ölist eralduvad aurud vöivad iseeneslikult süttida.
• Kasutatud öli, milles vöib leiduda toidujääke, vöib süttida madalamal temperatuuril kui kasutamata öli.
• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Ärge pange tuliseid nõusid juhtpaneelile.
• Årge laske keedunõudel kuivaks keeda.
• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda.
• Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta.

• Ärge asetage seadmele alumiiniumfooliumit.

• Malmist, alumiiniumist või katkise põhjaga nõud võivad klaas- või klaaskeraamilist pinda kriimustada. Kui teil on vaja nõusid pliidil liigutada, tõstke need alati üles.

• See seade on ette nähtud ainult toiduvalmistamiseks. Muul otstarbel, näiteks ruumide soojendamiseks, seda kasutada ei tohi.

2.4 Puhastus ja hooldus

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Lülitage seade välja ja laske sel enne puhastamist maha jahtuda.
• Enne hooldustöid eemaldage seade elektrivõrgust.
• Ärge kasutage seadme puhastamiseks vee- või aurupihustit.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid

pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

2.5 Jäätmekäitlus

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme öige körvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
  • Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja visake ära.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
  • Kasutage ainult originaalvaruosi.

3. TOOTE KIRJELDUS

3.1 Pliidipinna skeem

1 Induktsioonkeeduväli
2 Juhtpaneel
3 Paindlik induktsioonkeeduväli

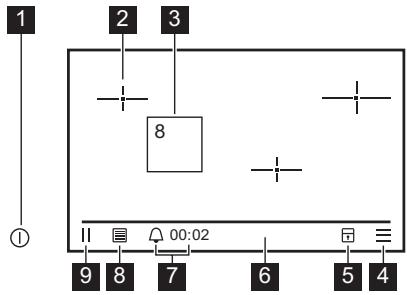

3.2 Juhtpaneeli skeem

	Sümbol	Funktsioon	Märkus
1	1	SISSE/VÄLJA	Pliidiplaadi sisse- ja väljalülitamiseks.
2	—|—	Ala asend	Ala asendi nägemiseks. Ala aktiveerimi-seks puudutage sümbolit.
3	-	Keeduala on sees	Soojusastme muutmiseks või lisafunkt-sioonide valimiseks puudutage sümbolit.
4	≡	Menüü	Lisafunktsioonide ja seadete valimiseks.
5	☐	Lukusta kohe	Juhtpaneeli lukustamiseks.
6	-	Olekuriba	Otseteede kuvamiseks ja meeldetuletusa-ja nägemiseks. Otseteede nägemiseksaktiveerige need otseteede menüüs.
7	☐	Meeldetuletus	Funktsiooni sisselülitamiseks või aja kuva-miseks.
8	☐	Pro Cook	Funktsiooni sisse- ja väljalülitamiseks.
9	||	PEATA	Funktsiooni sisselülitamiseks.

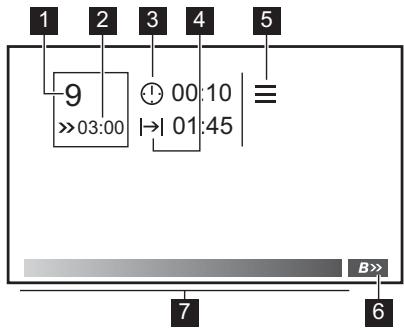

3.3 Keedualapaneel

Keedualapaneeli nägemiseks koputage keeduala sümbolit juhtpaneelil.

Süm-bol	Funktsioon	Märkus
Z	Keeduala sümbol	Soojusastme näitamiseks.
	Võimsusfunktsioon / au-tomaatkuumutus	Näitamaks, et funktsioon on sisse lülita-tud. Taimer teostab loendust, kuni funktsi-oon välja lülitub.
	CountUp Timer	Et vaadata, kui kaua keeduala töötab.
	Pöördloenduse taimer	Järelejäänud küpsetusaja nägemiseks.
	Menüü	Lisafunktsioonide ja ala seadete valimi-seks.
	Võimsusfunktsioon / au-tomaatkuumutus	Funktsiooni sisse- ja väljalülitamiseks.
	Juhtriba	Soojusastme määramiseks.

3.4 Jääkkuumus

HOIATUS!

Jääkkuumusega kaasneb põletusoht!

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust keedunõude põhjas. Klaaskeraamika soojeneb nõu soojuse tõttu.

4. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

4.1 Esmakordne sisselülitamine

Pliidi esmakordsel sisselülitamisel valige kõigepealt keel. Kui olete keele valinud, kuvab pliit mõned nõuanded ja nipid kasutamise kohta. Ekraanide vahetamiseks libistage sõrme vasakule või paremale.

Kui soovite nõuanded vahele jätta, koputage Valmis. Nõuanded leiate vajadusel valikust Menüü.

4.2 Sisse- ja väljalülitamine

Pliidi sisse- või väljalülitamiseks puudutage 1 sekundi vältel Ⓘ.

4.3 Üldine teave

Pliidi juhtpaneel on puuteala. Pliidi kasutamiseks koputage sümboleid, kerige menüüsid ja libistage sörme juhtribadel ja ekraanidel. Pliit reageerib puudutusele, kui te sörmega juhtpaneeli vabastate.

Lugege ekraanil kuvatavaid teateid. Pliit annab teile näpunäiteid ja käske, et töö kulgeks lihtsalt.

ETTEVAATUST!

Ärge pange tuliseid nõusid juhtpaneelile. Elektroonika kahjustamise oht.

4.4 ≡ Menüü-funktsioonid

Kasutage sümboleid: ≡ pliidi seadetele juurde pääsemiseks ja nende muutmiseks. Saate ka funktsioone sisse või välja lülitada ja luua otseteid. Tabelist leiate peamised menüüfunktsioonid. Funktsiooni avamiseks koputage seda. Valige soovitud seade ja kinnitage valik.

Veel valikuid

Lukusta kohe
Pro Cook
PEATA
Meeldetuletus
Menüü	Nipid ja nõuanded
	Otseteed
	Ohutus
	Keel
	Ekraan
	Heli
	Hooldus

4.5 AUTO OFF

Funktsioon seiskab pliidi automaatselt, kui:

• köik keedualad on välja lülitatud,
• pärast pliidi käivitamist ei määrata soojusastet,
• kui juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul eemaldatud. Helisignaal kölab ja pliit lülitub välja. Eemaldage ese või puhastage juhtpaneeli.
• pliidiplaat läheb liiga kuumaks (nt pott on kuivaks keenud). Enne kui pliiti uuesti kasutama hakkate, laske keealal maha jahtuda.
• Kasutate vale nõud või puudub alal nõu hoopis. Ala värv muutub halliks. Paindlik induktsiooniala lülitub välja 10 sekundi pärast ja induktsioonialad 2 sekundi pärast.
• Te pole keeduala välja lülitanud või soojusastet muutnud. Mõne aja pärast lülitub pliit välja.

Soojusastme ja pliidi väljalülitusaja vaheline seos:

Soojusaste	Pliit lülitub välja pärast
1 - 3	6 tundi
4 - 7	5 tundi
8 - 9	4 tundi
10 - 14	1,5 tundi

Lülitage pliit välja ja uuesti sisse või muutke ala sümbolit, et eemaldada AUTO OFF.

4.6 Keele muutmine

Keele muutmiseks puudutage juhtpaneelil ≡. Valige loendist Menüü. Seejärel valige keelemenüü ja sobiv keel. Valiku kinnitamiseks koputage keelel.

4.7 Keedualade kasutamine

Asetage nõud täpselt ristide kohale või paindlikule keedualale.

Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega. Keedualapaneeli avamiseks koputage keeduala sümbolit.

4.8 Soojusaste

Puudutage soovitud ala sümbolit. Ilmub keedualapaneel.

• puudutage juhtriba vajaliku soojusastme juures,
• libistage sõrme juhtribal. Vabastage sõrm, kui jõuate sobiva soojusastmeni.
• puudutage ala sümbolit ja libistage sõrme paremale, et soojusastet suurendada või vasakule, et soojusastet vähendada.

Paindliku induktsiooniala puhul asetage kohale köigepealt nõu. Nõude tuvastamisel ala sümbol kaob.

4.9 Paindlik induktsioonkeeduala

Paindlik induktsioonkeeduala tuvastab nõude asendi ja suuruse. Nõude tuvastamisel ala sümbol kaob. Võite keedualapaneeli sisse lülitada ja valida soojusastme või taimerifunktsioonid. Keeduala sümboli suurus oleneb nõu suurusest. Kui sümbol on väike, võite juba kasutatava nõu kõrvale panna ka lisanõusid.

Võite alale panna kuni kolm nõud ja hallata neid eraldi. Nõu minimaalne suurus on 90 mm. Maksimaalne suurus on 300 x 460 mm.

Kui te eemaldate nõu alalt, muutub ala sümbol halliks. 10 sekundi pärast ala sümbol kaob.

4.10 Jagamisfunktsioon

Kui kasutate paindlikul keedualal suuri nõusid, võite selle jaotada eri keedualadeks. Nii saate valida kahe erineva ala jaoks kaks erinevat soojusastet.

Funktsiooni sisselülitamiseks:

puudutage keeduala sümbolit. Kuvatakse keeduala juhtpaneel. Puudutage ja valige loendist funktsioon. Kui funktsioon ei ole alammenüüs saadaval, on keeduala jaotamiseks liiga väike.

Funktsiooni väljalülitamiseks:

puudutage keeduala sümbolit. Kuvatakse keeduala juhtpaneel. Puudutage ja valige valik keeduala ühendamiseks.

Kui eemaldate pliidilt nõud kauemaks kui 10 sekundiks või kui te keeduala välja lülitate, lülitub välja ka funktsioon.

Keeduala jagamiseks või ühendamiseks võite puudutada kahe sõrmega keeduala sümbolit.

4.11 Automaatne kiirsoojendus

Selle funktsiooni sisselülitamisel saavutate vajaliku soojusastme kiiremini. Selle funktsiooni puhul rakendatakse mõnda aega kõrgeimat soojusastet; seejärel seda vähendatakse, kuni jõutakse õige soojusastmeni.

Keeduala jaoks funktsiooni sisselülitamiseks: puudutage keeduala sümbolit. Valige soovitud soojusaste vahemikus 1 kuni 13. Puudutage B >>. Keeduala sümboli sees kuvatakse funktsiooni sümbol: >>. Sümboli körval olev taimer loendab funktsiooni järelejäänud aega.

Kui muudate soojusastet funktsiooni kasutamise ajal, arvutab taimer uue, sellele soojusastmele vastava aja.

Funktsiooni väljalülitamiseks: puudutage B>>.

4.12 Võimsusfunktsioon

See funktsioon võimaldab induktsiooniga keedualadel rohkem võimsust kasutada. Funktsiooni saab induktsioonkeeduala jaoks sisse lülitada ainult piiratud ajaks. Pärast seda lülitub induktsioonkeeduala automaatselt tagasi kõrgeimale soojusastmele.

Vt jaotist "Tehnilised andmed".

Keeduala jaoks funktsiooni sisselülitamiseks: puudutage keeduala sümbolit. Valige soojusaste 0 või 14.

Puudutage B». >>; süttib keeduala sümboli sees. Sümboli kõrval olev taimer loendab võimsusfunktsiooni järelejäänud aega.

Funktsiooni väljalülitamiseks:

puudutage B>>.

Paindliku keeduala võimsusfunktsiooni ajad ja võimsus sõltuvad nõude suurusest. Funktsioon töötab üle 180 mm suurusega nõude puhul.

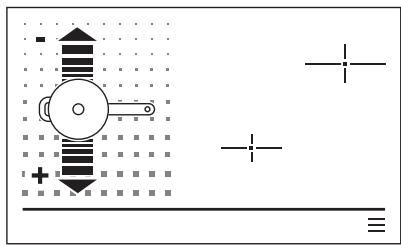

4.13 Pro Cook-funktsioon

See funktsioon võimaldab reguleerida temperatuuri, kui liigutate nõusid paindlikul induktsioonialal teise asukohta.

Pliit tunneb ära nõude asukoha ja valib soojusastme vastavalt valitud alale. Kui paigutate nõu eesmisele alale, saate kõige kõrgema soojusastme. Soojusastet võite vähendada, kui nihutate nõusid tahapoole.

Kui funktsioon töötab, ei saa soojusastet käsitsi muuta.

Üldine teave:

• Funktsiooni saab kasutada korraga ainult ühe nõuga.
• Funktsiooni puhul kasutatava nõu maksimaalne diameeter on 240 mm. Kui te kasutate suuremaid nõusid kui 240 mm, lülitub funktsioon välja. Paindlik ala läheb üle tavalisse keedualarežiimi. Ala talletab soojusastme funktsiooni Pro Cook viimasest valikust.
• Kui funktsioon töötab, saate muuta soojusastet ainult nõusid liigutades.

- Kui kasutate funktsiooni, võite kasutada ka meelespead 🏠.

Kui soovite soojusastet muuta, tõstke nõud üles ja ja asetage paindlikul alal teise kohta. Nõude libistamine võib pliid pinnale jätta kriimustused ja värvimuutused.

Võite juhtpaneelil olevale olekuribale lisada funktsiooni otsetee 📄.

Funktsiooni sisselülitamine

Funktsiooni sisselülitamiseks paigutage nõud paindlikule alale. Puudutage ja valige loendist funktsioon. Kui funktsioon töötab, on paindlik ala juhtpaneelil tähistatud kriipsudega. Funktsiooni sisselülitamiseks võite puudutada ka otseteesümbolit olekuribal

Funktsiooni väljalülitamine

Funktsiooni väljalülitamiseks korrake toimingut või puudutage 📄. Kriipsudega ala kaob juhtpaneelilt.

Kui tuvastatakse kaks töötavat keeduala või kui kasutatakse suurt nõud, lülitub funktsioon välja.

4.14 Taimerid

Taimereid on kolm: CountUp Timer, loenduse taimer ja Meeldetuletus.

Pro Cook. Kui funktsioon töötab, saate kasutada ainult valikut Meeldetuletus.

CountUp Timer

See taimer aitab teil jälgida, kui kaua keeduala töötab. Funktsioon käivitub automaatselt ja selle sümbol kuvatakse keeduala paneelil keeduala sümboli körval. Aja vaatamiseks puudutage keeduala sümbolit.

Aja lähtestamiseks: valige keeduala paneel. Puudutage ≡ keeduala sümboli körval ja valige loendist öige väärtus. Aja

lähtestamiseks võite puudutada ka keeduala sümboli kõrval olevat valikut ⏻.

|→|Pöördloenduse taimer

Valige see taimer, et määrata, kui kaua keeduala sellel kasutuskorral töötab.

Funktsiooni sisselülitamiseks: valige

keeduala paneel. Puudutage keeduala sümboli kõrval ja valige loendist küpsetusaeg. Määrake aeg, kerides eraldi tundide ja minutite näitu.

Seejärel kinnitage oma valik. Soovi korral vöib valiku ka tühistada. Kui aeg jõuab lõpule, kostab helisignaal ja keeduala lülitub välja. Aja määramiseks võite puudutada ka l→l.

Heli peatamine: puudutage ekraani.

Meeldetuletus

See funktsioon ei mõjuta keedualade tööd. See on kasutatav, kui pliit on välja lülitatud.

Võite juhtpaneelil olevale olekuribale lisada funktsiooni otsetee 📁.

Funktsiooni sisselülitamiseks:

puudutage ja valige loendist funktsioon. Valige aeg ja kinnitage oma valik. Funktsiooni sisselülitamiseks võite puudutada ka otseteesümbolit olekuribal ♩. Kui aeg saab täis, kostab helisignaal.

Heli peatamine: puudutage ekraani.

4.15 PEATA

Funktsiooniga lülitatakse köik kasutatavad keedualad madalaimale soojusastmele.

Kui funktsioon töötab, ei saa soojusastet muuta. Funktsioon ei mõjuta taimerite tööd.

Võite juhtpaneelil olevale olekuribale lisada funktsiooni otsetee ||.

Funktsiooni sisselülitamiseks:

puudutage ja valige loendist funktsioon. Funktsiooni sisselülitamiseks võite puudutada ka otseteesümbolit olekuribal ||.

Funktsiooni väljalülitamiseks:

puudutage ekraani. Eelmised soojusastmed lähtestatakse.

4.16 Pliidi lukustamine

Pliidil on kolm lukufunktsiooni: Lukusta kohe, Ekraanilukk ja Lapselukk.

Lukusta kohe

See funktsioon lukustab keedualade kasutamise ajaks juhtpaneeli. See hoiab ära seadete juhusliku muutmise.

Võite juhtpaneelil olevale olekuribale lisada funktsiooni otsetee 🔒.

Funktsiooni sisselülitamiseks:

puudutage ja valige loendist funktsioon. Funktsiooni sisselülitamiseks võite puudutada ka otseteesümbolit olekuribal.

Funktsiooni väljalülitamiseks:

puudutage ekraani. Järgige ekraanil olevat infot ja puudutage tähti tähestikulises järjekorras: A - O - X.

Pliidi väljalülitamisel lülitatakse välja ka see funktsioon.

Ekraanilukk ja Lapselukk

Ekraanilukk funktsioon hoiab ära seadete tahtmatu muutmise küpsetamise ajal. Kui funktsioon on sisse lülitatud ja te ei muuda kahe minuti jooksul ühtegi seadet, läheb juhtpaneel lukku.

Lapselukk-funktsioon hoiab ära pliidi tahtmatu sisselülitamise, kui see on välja lülitatud.

Seadme sisse- või väljalülitamiseks:

puudutage ja valige Menüü; seejärel puudutage Ohutus. Järgmisel ekraanil saate valida, kas soovite funktsiooni sisse või välja lülitada. Kinnitage oma valik.

Pliidi kasutamiseks ilma funktsiooni välja lülitamata järgige ekraanil olevat infot ja puudutage tähestikulises järjekorras tähti: A - O - X.

4.17 Otseteed

Sageli kasutatavatele funktsioonidele võite määrata otseteed. Otseteed kuvatakse juhtpaneelil olekuribal vastavate sümbolitena. Otseteed võimaldavad funktsiooni sisse lülitada vaid ühe puudutusega.

Otsetee aktiveerimiseks: puudutage

= ja valige Menüü; seejärel puudutage otseteemenüüd. Järgmisel ekraanil valige funktsioonid, mida soovite olekuribal otseteedena kuvada. Kinnitage oma valik.

4.18 Ekraan

Ekraani heledust ja tausta on võimalik reguleerida.

Valida saate 4 heledusastme vahel, kusjuures 1 on madalaim ja 4 kõrgeim.

Valida saate 6 erineva taustavärvi vahel.

muutmiseks: puudutage ja valige Menüü; seejärel puudutage Ekraan. Seejärel valige heledusaste või taustapilt. Järgmisel ekraanil valige soovitud seade. Kinnitage oma valik.

4.19 Helid

Pliidi kasutamisel kölavaid helisid saate ise valida. Soovi korral võite helid ka välja lülitada.

Heliseadete muutmiseks: puudutage ≡ ja valige Menüü; seejärel puudutage helimenüüd. Järgmisel ekraanil valige soovitud seade. Kinnitage oma valik.

Kui helid on väljas, võite heli siiski kuulda taimeri töö lõpulejõudmisel või pliidiväljalülitamisel.

4.20 Toitehaldus-funktsioon

• Keedualad rühmitatakse vastavalt oma asukohale ja pliidi faaside arvule. Vaadake joonist.
• Iga faasi maksimaalne elektrivõimsus on 3700 W.
• Funktsioon jagab võimsuse samasse faasi ühendatud keedualade vahel.
• Funktsioon lülitub sisse, kui ühte faasi ühendatud keedualade koguvõimsus ületab 3700 W.
• Funktsioon vähendab samasse faasi ühendatud keedualade võimsust.
• Vähendatud võimsusega keedualade soojusaste vaheldub kahe taseme vahel.
• Paindlikul väljal võib korraga kasutada kuni kolme nõud. Kui faasi maksimaalne koormus ületatakse, siis lülitub funktsioon sisse. Funktsiooni sisselülitamine oleneb nõude suurusest ja arvust. Funktsioon vähendab nõude soojusastet faasi kõrgeima võimaliku tasemeni. Keeduala sümbol muutub halliks ja soojusaste vaheldub kahe taseme vahel. Küpsetusala sümboli juures süttib allapoole suunatud nool. Kui te ühe minuti jooksul paindlikul keedualal olevate nõude arvu ei muuda, valitakse selle küpsetussessioni jaoks madalam soojusaste.

5. VIHJEID JA NÄPUNÄITEID

HOIATUS!

Vt ohutust käsitlevaid peatükke.

5.1 Nõud

Induktsioonkeeduvälja puhul kuumutab tugev elektromagnetväli nõusid kiiresti.

Kasutage induktsioonkeeduväljale sobivaid nõusid.

Nõude materjal

• õige: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse markeeringuga).
• vale: alumiinium, vask, messing, klaas, keraamika, portselan.

Nõud võib induktsioonpliidil kasutada, kui:

• väike kogus vett hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.
• magnet tömbab nõu enda külge kinni.

Keedunõu põhi peaks olema võimalikult paks ja tasane.

Keedunõude möötmed

Induktsioonkeeduväli kohandub automaatselt nõu põhja suurusega kuni teatud piirini.

Keeduvälja efektiivsus oleneb kasutatava nõu läbimõõdust. Minimaalsest väiksema põhjaga keedunõu kasutab keeduvälja pakutud võimsust ainult osaliselt.

Vt jaotist "Tehnilised andmed".

5.2 Kasutamisega kaasnevad helid

Kui kuulete:

• pragisevat heli: nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• vilinat: kasutatakse ühte või mitut keeduvälja suurel võimsusel ja nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).
• surinat: kasutatakse suurt võimsust.
• klöpsumist: elektrilised ümberlülitused.
• plõksatusi paindlikul väljal: nõud pole tuvastatud ja keeduvälja pole valitud.
• sisinat, suminat: ventilaator töötab.

Need helid on normaalsed ega ole märgiks pliidi rikkest.

5.3 Näiteid pliidi kasutamisest

Soojusastmete ja keeduvälja tarbitava energia vahel otsest seost ei ole. Soojusastet suurendades ei suurenda te proportionaalselt keeduvälja energiatarvet. See tähendab, et keskmise soojusastmega keeduväli kasutab vähem kui poolt oma võimsusest.

Tabelis toodud andmed on ainult orientiirid.

Soojusaste	Kasutamine:	Aeg (min.)	Näpunäited
1	Valmistatud toidu soojas-hoidmiseks.	vasta-valt va-jaduse-le	Pange nõule kaas peale.
1 - 3	Hollandi kaste, sulatamine: või, šokolaad, želatiin.	5 - 25	Aeg-ajalt segage.
1 - 3	Kalgendamine: kohevad omletid, küpsetatud munad.	10 - 40	Valmistage kaane all.
3 - 5	Riisi ja piimatoitude keetmine vaiksel tulel, valmistoidu soojendamine.	25 - 50	Vedeliku kogus peab olema riisi kogusest vähemalt kaks korda suurem, piimatoite tu- leb valmistamise ajal sega-da.
5 - 7	Köögivilja, kala, liha auruta-mine.	20 - 45	Lisage paar supilusikatäit vedelikku.
7 - 9	Kartulite aurutamine.	20 - 60	Kasutage maks. 1⁄4 l vett 750 g kartulite kohta.
7 - 9	Suuremate toidukoguste, hautiste ja suppide valmista-mine.	60 - 150	Kuni 3 l vedelikku pluss komponendid.
9 - 12	Kergelt praadimine: eskalo-pid, vasikalihast cordon bleu, karbonaad, kotletid, vorstid, maks, keedutainas, munad, pannkoogid, söõrikud.	vasta-valt va-jaduse-le	Pöörake poole aja möödu-des.
12 - 13	Tugev praadimine, praetud kartulid, ribiliha, praetükid.	5 - 15	Pöörake poole aja möödu-des.
14	Vee ja pasta keetmine, liha pruunistamine (guljašš, pajapraad), frii-kartulite valmistamine.
B>>	Suure koguse vee keetmine. Võimsusfunktsioon on sisse lülitatud.

6. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Üldine teave

• Puhastage pliit pärast igakordset kasutamist.
• Kasutage alati puhta põhjaga nõusid.
• Kriimustused või tumedad plekid pinnal ei mõjuta pliidä tööd.
• Kasutage pliidi pinna jaoks sobivat puhastusvahendit.
• Kasutage spetsiaalset klaasikaabitsat.

6.2 Pliidi puhastamine

• Eemaldage kohe: sulav plast, plastkile ja suhkrut sisaldava toidu jäägid. Vastasel korral võib mustus pliiti kahjustada. Pange spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage tera pliidi pinnal.
• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviplekid, veeplekid, rasvaplekid, läikivad metalsed plekid. Puhastage pliiti niiske lapi ja vähese koguse pesuainega. Pärast puhastamist kuivatage pliit pehme lapiga.
• Pliidi pinnal on horisontaalsed süvendid. Puhastage pliiti niiske lapi ja veidikese nõudepesuvahendiga,

pühkides örnalt vasakult paremale.

Pärast puhastamist kuivatage pliit

pehme lapiga (vasakult paremale).

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem	Võimalik põhjus	Lahendus
Pliiti ei saa käivitada või kasutada.	Pliit ei ole elektrivõrku ühendatud või ei ole ühen-dus korralik.	Kontrollige, kas pliit on õi-gesti elektrivõrku ühenda-tud. Vaadake ühendusjoo-nist.
	Kaitse on vallandunud.	Tehke kindlaks, kas tõrke põhjustas kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik-uga.
Pliit lülitub välja.	Juhtpaneelil on vett või rasvapritsmeid.	Pühkige juhtpaneel puh-taks.
	Olete asetanud midagi sensorväljale ➊.	Vaadake, et sensorväljad oleksid vabad.
Üks nõu lülitab sisse kaks välja.	Nõu põhi on ebatasane.	Liigutage veidi nõud, kuni tuvastatakse vaid üks väli.
Kaks või rohkem välja tu-vastatakse ühe väljana.	Nõud on liiga lähestikku ja nõude pliidile asetamisel pole keeduvälju valitud.	Kui olete nõu keeduväljale asetanud, valige iga nõu jaoks eraldi keeduväli.
Paindliku välja keedunõu tähis puudub.	Kasutate vale nõud.	Kasutage sobivat keedu-nõud.Vt jaotist "Vihjeid ja näpu-näiteid".
	Nõu põhja läbimõõt on sel-le keeduvälja jaoks liiga väike.	Kasutage sobivate mõõt-metega keedunõusid.Vt jaotist "Tehnilised and-med".
	Keedualal on juba nõu ole-mas.	Nihutage veidi esimest nõud, et teha ruumi teisele.
Võimsusfunktsioon ei lülitu paindlikul keedualal oleva nõu puhul sisse.	Nõu on suurem kui 240 mm. Maksimaalne võimsus on saavutatud.	See on sellise suurusega nõu puhul normaalne. Ka-sutage väiksemat nõud või valige suure poti jaoks kõr-geim soojusaste.
Paindlikul keedualal oleva-te nõude jaoks vähenda-takse soojusastet.	Kasutate paindlikul kee-dualal liiga palju nõusid koos kõrgeima soojusast-mega. Toitehaldusfunktsi-oon on aktiivne.	Asetage mõned nõud in-duktsioonkeedualadele.
süttib.	Üks lukufunktsioonidest on aktiivne.	Pliidi lahtilukustamiseks puudutage tähestikulises järjekorras tähti A - O - X.
Pro Cook-funktsioon lülitub välja.	Kasutate rohkem kui ühte nõud.	Kasutage vaid ühte nõud funktsiooni kohta.
Ekraani heledus on vähe-nenud.	Keedualade temperatuur on kõrge. Sõltuvalt pliid temperatuurist vähenda-takse ekraani pika kasutu-saja tagamiseks ekraani heledust.	Laske pliidil maha jahtuda.
Ekraan ei reageeri puudu-tusele.	Osa ekraanist on kaetud või asetsevad nõud ekraa-nile liiga lähedal.	Eemaldage esemed. Võtke nõud ekraanilt ära.
Võimsust on vähendatud. Küpsetusala sümboli juu-res süttib allapoole suuna-tud nool.	Toitehaldus-funktsioon töö-tab.	Vt "lgapäevane kasutami-ne".
Taustavalgus on sees, kuid ekraani kontrastsus on nõrk.	Ekraanil on tuline keedu-nõu.	Eemaldage ese ja laske pliidil piisavalt maha jahtu-da. Kui kontrastsus jääb nõrgaks, pöörduge teenin-duskeskusse.
Kui puudutate paneeli sen-sorvälju, puudub signaal.	Signaalid on välja lülitatud.	Lülitage signaalid sisse. Vt "lgapäevane kasutami-ne".
Süttivad E ja number.	Seadmel ilmes tõrge.	Ühendage pliit elektrivõr-gust mõneks ajaks lahti. Lülitage maja elektrisüs-teemi kaitse välja. Ühenda-ge see uuesti sisse. Kui E ilmub uuesti, pöörduge teeninduskeskusse.
E3 süttib.	Elektriühendus on vale. Toitepinge jääb vahemi-kust välja.	Laske kvalifitseeritud elek-trikul elektriühendused üle kontrollida.
E4 süttib.	Pliidil ilmnes tõrge, kuna keedunõu on tühjaks keenud. Keeduala ülekuumenemise kaitse töötab.	Lülitage pliit välja ja laske sel maha jahtuda. Lülitage pliit uuesti sisse. Kui probleemi põhjustas keedu-nõu, kaob teade ekraanilt. Kui teade kuvatakse uuesti, pöörduge hoolduskes-kusse.
E7 süttib.	Jahutusventilaator on tõ-kestatud.	Kontrollige, kas esemed tõkestavad jahutusventi-laatorit. Kui teade kuvatak-se uuesti, pöörduge hool-duskeskusse.
E8 süttib.	Elektriühendus on vale. Pliit on ühendatud vaid ühe faasiga.	Laske kvalifitseeritud elek-trikul elektriühendused üle kontrollida. Vaadake ühen-dusjoonist.
E9 süttib.	Kasutajaliidese tõrge.	Lülitage pliit välja ja käivi-tage uuesti. Kui teade kuvatakse uuesti, pöörduge hoolduskeskusse.

7.2 Kui lahendust ei leidu...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega. Andke teada andmesildil olevad andmed. Esitage ka kolmekohaline tähtedest koosnev klaaskeraamika kood (selle leiate klaasplaadi nurgast) ja kuvatud

veateade. Möelge, kas olete pliiti kindlasti õigesti kasutanud. Kui seadet on valesti kasutatud, ei tarvitse teeninduse tehniku või edasimüüja töö isegi garantiijajal tasuta olla. Teenindust ja garantiitingimusi puudutavad juhised leiate garantiibrošüürist.

8. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

Enne pliidi paigaldamist kirjutage üles alltoodud andmed, mis on ära toodud andmesildil. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

8.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

8.3 Ühenduskaabel

• Selle seadme juurde kuulub ka ühenduskaabel.
• Kahjustatud toitekaabli asendamiseks kasutage järgmist (või kõrgemat) kaablitüüpi: H05BB-F T min 90°C. Pöörduge lähimasse teeninduskeskusse.

8.4 Paigaldamine

Valmistatud Saksamaal

7.4 kW

9.2 Keeduväljade tehnilised näitajad

Keeduväli	Nimivõimsus (maks. soo-jusaste) [W]	Võimsusfunkt-sioon [W]	Võimsusfunkt-sioon maksi-mumkestus [min]	Nõu läbimõõt [mm]
Parempoolne eesmine	1400	2500	4	125 - 145
Parempoolne tagumine	2300	3700	10	180 - 210

Keeduväljade võimsus võib vähesel määral erineda tabelis toodud andmetest. See oleneb kasutatavate keedunõude materjalist ja suurusest.

Parimate tulemuste saamiseks kasutage nõusid, mille diameeter ei ole tabelis toodust suurem.

9.3 Paindliku ala tehnilised andmed

Nõu läbimõõt [mm]	Nimivõimsus (maks. soojusaste) [W]	Võimsusfunktsioon [W]	Võimsusfunkt-siooni maksimaal-ne kestus [min]
90	500	500	4
145	1400	1400	4
180	1800	2000	8
210	2200	3000	8
280	2600	3700	10

Keeduvälja võimsus võib vähesel määral erineda tabelis toodud andmetest. See

oleneb kasutatavate keedunõude materjalist ja suurusest.

10. ENERGIATÕHUSUS

10.1 Tooteinfo vastavalt määrusele EL 66/2014

Mudeli tunnus		EHX8H10FBK
Keeduplaadi tüüp		Integreeritud pliit
Keeduväljade arv		2
Keeduväljade arv		1
Kuumutamisviis		Induktsioon
Ringikujuliste keeduväljade läbimõõt (∅)	Parempoolne eesmine	14,5 cm
	Parempoolne tagumine	21,0 cm
Keeduala pikkus (L) ja laius (W)	Vasak	L 45.4 cmW 30.0 cm
Keeduvälja energiatarbimine (ECelectric cooking)	Parempoolne eesmine	175,7 Wh/kg
	Parempoolne tagumine	170,3 Wh/kg
Keeduala energiatarbimine (ECelectric cooking)	Vasak	188,4 Wh/kg
Pliidi energiatarbimine (ECe-lectric hob)		180,7 Wh/kg

EN 60350-2 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – Osa 2: Pliidid - Meetodid jõudluse mõõtmiseks

10.2 Energiasääst

Järgmisi nõuandeid järgides saate igapäevaselt energiat kokku hoida.

• Vett kuumutades piirduge vajaliku kogusega.
• Võimalusel pange keedunõule alati kaas peale.
• Enne keeduvälja sisselülitamist asetage sellele keedunõu.
• Pange väiksem nõu väiksemale keeduväljale.
• Pange nõu otse keeduvälja keskele.

- Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

11. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake

sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....24
2. CONSIGNES DE SÉCURITÉ....25
3. DESCRIPTION DE L'APPAREIL....28
4. UTILISATION QUOTIDIENNE....30
5. CONSEILS....37
6. ENTRETIEN ET NETTOYAGE....38
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT....39
8. INSTALLATION....42
9. CARACTÉRISTIQUES TECHNIQUES....44
10. RENDEMENT ÉNERGÉTIQUE....45

NOUS PENSONS À VOUS
