KASUTUSJUHEND SCP 9000 KARCHER

Üldmärkusi ..... ET ...1

Ohutusalased märkused .. ET ...2

Käsitsemine ..... ET ...3

Hooldus ET...4

Transport.... ET...4

Hoiulepanek ..... ET ...4

Erivarustus .... ET ...5

Abi häirete korral ..... ET ...6

Tehnilised andmed ..... ET ...7

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sihipärane kasutamine

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamisega kaasnevaks koormuseks.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Seade on eelkõige mõeldud eelkõige vee-ärastuseks üleujutuste korral, aga ka ma-hutitest vee ümber- või väljapumpamiseks, vee pumpamiseks kaevudest ja šahtidest ning paatide ja jahtide tühjendamiseks veest, eeldusel, et tegemist on magevee-ga.

Lubatud on pumbata:

■ vesi määrdumiskraadiga kuni tera suu-ruseni 5 mm
■ ujulavesi (eeldusel, et lisaaineid doseeritakse sihipäraselt)
■ puhastusvahendi lahus

■ vesi määrdumiskraadiga kuni tera suu-ruseni 20mm
■ kõik pumbale SCP 9000 lubatud vedelikud

△Hoiatus

Pumbata ei tohi sööbivaid, kergestisüttivaid või plahvatusohtlikke aineid (nt bensiin, petrooleum, nitrolahused), rasvu, õlisid, solvett ja tualettruumide heitvett ning mudast vett, mille voolavus on väike. Pumbatava vedeliku temperatuur ei tohi ületada 35°C.

Seade ei sobi katkematuks pumpamiseks ega statsionaarseks paigaldamiseks (nt tõsteseade, purskkaevu pump).

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Kasutusjuhendis olevad sümbolid

⚠️Oht

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

△Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

Ohutusalased märkused

Eluohtlik

Ohutusnõuete mittejärgimise korral elektrivoolust lähtuv oht elule!

Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada.
Kõik elektriühendused tuleb paigaldada alasse, mis on kaitstud üleujutuse eest.
Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga pikendusjuhtmeid. Kasutatava pikendusjuhtme pistik ja ühendus peavad olema veepritsmete suhtes kaitstud.

- Ärge kasutage toitekaablit ja tasemelülii kaablit seadme transportimiseks või kinnitamiseks.

Seadme eemaldamiseks vooluvõrgust ärge tömmake mitte ühenduskaablist, vaid pistikust.

- Ärge tömmake vörgukaablit üle teravate servade ning vältige selle muljumist.

■ Tüübisildil märgitud pinge peab vastama vooluahela pingele.

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

Järgige elektrilisi kaitseseadiseid: Sukelpumpasid tohib käitada ujumis-basseinides, aiatiikides ja purskkaevu-des ainult rikkevoolu kaitselülitiga, mille nominaalrikkevool on maks. 30mA. Kui ujumisbasseinis või aiatiigis on inimesi, ei tohi pumpa kasutada.

Ohutuskaalutlustel soovitame põhimõtteliselt kasutada seadet rikkevoolu kaitselülitiga (maks. 30mA).

Elektriühenduse tohib teostada ainult väljaöppinud elektrik. Seejuures tuleb järgida riigis kehtivaid määrusi!

Vastavalt määrusele ÖVE B/EN 60555 osad 1 kuni 3 peab Austrias selliste pumpade toide, mis on möeldud kasutamiseks ujumisbasseinides ja aiatiikides ning mis on varustatud püsiva toitekaabliga, toimuma Austria elektrotehnika liidu ÖVE poolt kontrollitud eraldustransformaatori kaudu, kusjuures sekundaarne nimipinge ei tohi ületada 230V.

■ Masinat ei tohi kasutada isikud (sh lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja/või teadmised, v.a. mõne nende turvlisuse eest vastutava isiku järelvalve all või juhul, kui see isik on neid masina kasutamise osas juhendanud. Laste üle peab olema järelvalve tagamaks, et nad masinaga ei mängi.

Stabiilse asendi eeldused

Ettevaatust

Enne igasugust tegevust seadmega või seadme juures tuleb tagada stabiilne asend, et vältida önnetusjuhtumeid või vigastusi.

– Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale.

Käsitsemine

Seadme osad

1 Toitejuhe, pistikuga
2 Tasemelüliti
3 Tasemelüliti lukustus
4 Ventilatsiooniklahv
5 Kandekäepide
6 Vooliku ühendus 1" (25,4mm)
7 Kabliside

Ettevalmistus

Enne pumba kasutuselevõttu tuleb kindlasti järgida ohutusnõudeid!

Joonis A

→ 1“(25,4 mm) vooliku puhul tuleb voolikuühendus eelnevalt maha saagida

Märkus:

Mida suurem on vooliku läbimõõt ja mida lühem vooliku pikkus, seda suurem on pumba võimsus.

Joonis B

→ Kruvige vooliku ühendus pumbale
→ Lükake voolik vooliku ühendusele ja kinnitage sobiva voolikumansetiga

Joonis C

→ Lükake kokkupandavad jalad lahti (ainult mudelil SCP 9000).

Joonis D

→ Automaatrežiimi puhul määrake soovitud lülituskõrgus, surudes tasemelülitikaabel lukustusse.

Joonis E

→ Käsirežiimil seadke tasemelūliti üles (kaabel alla). Näpunäide: Lükake tase- melūliti kaabel silmusena läbi kande- sanga.

Joonis F

→ Asetage pump kindlalt pumbatavasse vedelikku või sukeldage see vedelikku kandesanga külge kinnitatud köie abil. Mustus ei tohi imiala täielikult ega osaliselt blokeerida.

Joonis G

→ Pumpa paigaldades tuleb jälgida, et pumpa võib küll sukeldada maks. süga-vuseni (h1) 9 m, kuid pumba maksi-maalne tõstekõrgus (h2) on ainult 6 m (SCP 9500) või 7 m (SDP 9000).
Tõstekõrgus tähistab kõrguste vahet veepeegli ja vee väljumiskoha vahel vooliku otsas. Et pump pumpaks, tuleb kinni pidada maksimaalsest tõstekõrgusest. Seda tuleb jälgida kogu pumba töötamise ajal, sest kui veetase langeb (pumpamise tulemusel), kasvab tõstekõrgus.

Käitamine

Et pump imeks automaatselt, peab vedeliku tase olema vähemalt 3 cm (SCP 9000) või 8 cm (SDP 9500).

→ Torgake vörgupistik seinakontakti.

Automaatrežiim

Automaatrežiimil juhib tasemelūliti pumpamist automaatselt. Kui vedeliku tase jõuab määratud kõrgusele, lülitub pump sisse või välja.

Peab olema tagatud tasemelüliti vaba liikumine.

Manuaalne kasutus

Manuaalse kasutuse korral on pump pidevalt sisse lülitatud.

Märkus:

Kuivalt töötamine põhjustab kiiremat kulumist. Ärge jätke käsirežiimil töötavat pumpa järelvalveta. Kuivalt töötav pump tuleb 3 minuti jooksul välja lülitada.

Lameimu (ainult mudel SCP 9000)

Lameimu kasutades saab imeda vedelikke kuni vedeliku tasemeni 1 mm. Selleks tuleb seadet käitada käsitsi.

→ Pange kokkupandavad jalad kinni
→ Kui järelejäänud vedeliku körgus on alla 20 mm, vajutage ventilatsiooniklahvi või torgake pumba toitepistik mitu korda sisse-välja, kuni kogu vedelik on otsas.

Töö lõpetamine

→ Tõmmake võrgupistik seinakontaktist välja.

Hooldus

⚠️Oht

Lülitage enne köiki hooldustöid masin välja ja tömmake vörgupistik välja.

Hooldus

Märkus:

Mustus võib ladestuda ja põhjustada häireid seadme töös.

→ Loputage pumpa pärast iga kasutamist puhta veega.

Hooldamine

Seade on hooldusvaba.

Transport

Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed).

Käsitsi transportimine

→ Töstke seade kandesangast üles ja kandke.

Transportimine söidukites

→ Kinnitage seade libisemise ja ümbermineku vastu.

Hoiulepanek

Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed).

Seadme ladustamine

→ Hoidke seadet kohas, kus pole jäätumisohtu.

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.

6.997-347.0	Imivoolik meetrikaup 3/4" (19 mm) 25 m	Vaakumikindel spiraalvoolik sobiva pikkusega voolikute lõikamiseks. Kombineeritult ühen-dusdetailide ja imifiltriga võib kasutada indivi-duaalse imigarnituurina.
6.997-346.0	Imivoolik meetrikaup 1" (25,4 mm) 25 m
6.997-351.0	Roostevabast terasest eelfilter	Äravõetav roostevabast terasest eelfilter suu-rendab sukelpumba töökindlust ja kaitseb pumba rootorit ummistumise eest.
6.997-359.0	Pumba ühendusdetail G1 (33,3mm) koos tagasilöö-giklapiga	Sobib 3/4" (19 mm) või 1"(25,4 mm) voolikute-le. G1 (33,3 mm) keermesühendusega. Pai-galdage lametihendi asemel tagasivooluklapp, et hoida ära vee tagasivoo-lamine pumpa.
6.997-419.0	Lamevooliku komplekt 1" (25,4 mm), 10 m	Elastne PVC-st valmistatud lamevoolik, teks-tiilvooder, tsingitud voolikuklamber 25-40 mm. Eriti soovitatav üleujutuste korral vee pumpa-miseks, maks. töörõhk: 0,4-0,5 MPa (4-5 baa-ri).

Abi häirete korral

⚠️Oht

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tömmata.

Rike Põhjus Kõrvaldamine
Pump töötab, aga ei pumpa	Pumbas on õhku Vajutage ventilatsiooniklahvile või torgake pumba toitepistikut mitu korda sisse-välja, kuni vedelikku imetakse.
	Imiala ummistunud Tõmmake toitepistik välja ja puhastage imiala
	(ainult manuaalrežiimi puhul) veetase liiga ma-dal	Laske pump võimaluse korral sügavamale vedelikku või toimige nagu kirjeldatud mu-deli SCP 9000 puhul peatükis "Lameimu".
	Maks. pumpamiskõrgus ületatud	Kohandage maks. pumpamiskõrgust nagu kujutatud ettevalmistustöid kirjeldavas peatükis / joonisel G.
Pump ei käivitu või jääb töö käigus oo-tamatult seisma	Vooluvarustus katke-nud	Kontrollige kaitsmeid ja elektriühendusi
	Mootori termostaat lüli-tas pumba mootori üle-kuumenemise töttu välja.	Tõmmake toitepistik välja, laske pumbal jahtuda, puhastage imiala, vältige kuivalt töötamist
	Mustuse osakesed on imialasse kiilunud	Tõmmake toitepistik välja ja puhastage imiala
	Tasemelüliti peatab pumba	Kontrollige tasemelüliti asendit
Pumpamisvõimsus langeb	Imiala ummistunud Tõmmake toitepistik välja ja puhastage imiala
Pumpamisvõimsus on liiga väike	Pumba võimsus söltub vedeliku pumpamise kõrgusest, vooliku läbi-mõõdust ja pikkusest	Ärge ületage maks. pumpamiskõrgust, vt tehnilistest andmetest, vajadusel valige teistsugune vooliku läbimõõt või erinev vooliku pikkus

Küsimuste ja rikete korral aitab teid Kärcher'i filiaal. Aadressi vt tagaküljelt.

Tehnilised andmed

		SCP 9000 SDP	9500
Pinge V 230 - 240 230 - 240
Voolu liik Hz 50 50
Võimsus Pnimi	W 350 450
Maks. pumpamiskogus l/h 9000 9500
Maks. rõhk MPa (bar) 0,07		(0,7)	0,06(0,6)
Maks. pumpamiskõrgus m 7 6
Maks. sukelsügavus	m 8 8
Pumbatavate mustusosakeste maks. suurus	mm 5 20
Maks. tahkete ainete sisaldus vees	kg/m 3	2,0	10,0
Kaal	kg 4,2 4,3

Tehniliste muudatuste õigused reserveeritud!

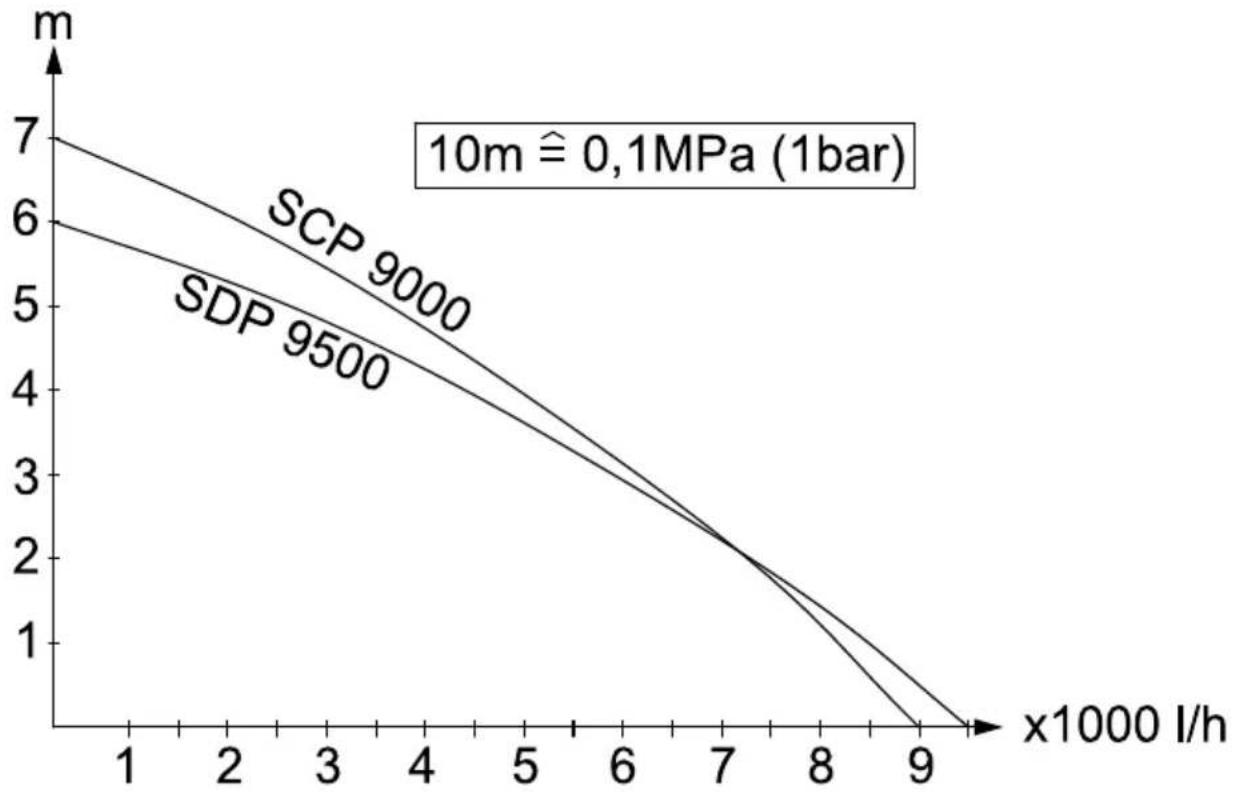

Võimalik pumbatav vedelikuhulk on seda suurem,

• mida väiksem on sissevõtu ja tõstekõrgus
• mida suurem on kasutatud voolikute läbimõõt
• seda lühemad on kasutatud voolikud,
• mida vähem röhulangust pöhjustavad ühendatud tarvikud
