Täname, et ostsite ettevõtte Haier toote.

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni:

Vasak uksekandur

Külmiku alumine vasak hing

Ulemise dekora- tiivse viimistlusvõlli vasak muhv

Kasutusjuhend

Alumise dekora- tiivse viimistlusvõlli vasak muhv

Vasaku võlli muhvi kate

Külmkapi kate alumine parempoolne trimm

Ulemise vasaku trimmi kate

Külmuti alumise hinge komplekt - vasak

Ülemise hinge komplekt

Määra plokk

Roostevabast terasest tihend

Ohutusteave

HOIATUS - oluline ohutusteave

Tähelepanu - üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri -ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

HOIATUS! Kohalduvad tulekahju / tuleohtlike materjalidega seotud ohud

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahju ohule.

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esmakordset kasutamist

Kontrollige toodet transpordikahjustuste suhtes.
Eemaldage köik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas.

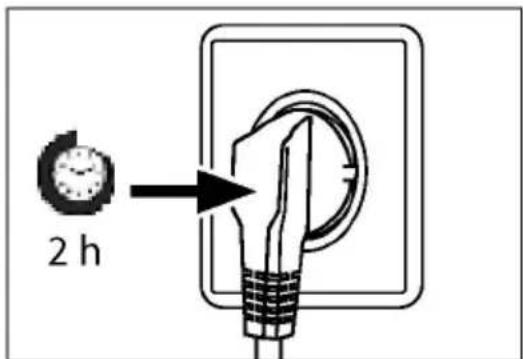

Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud.
Seadet peab teisaldama vähemalt kaks inimest, sest see on raske.

Paigaldamine

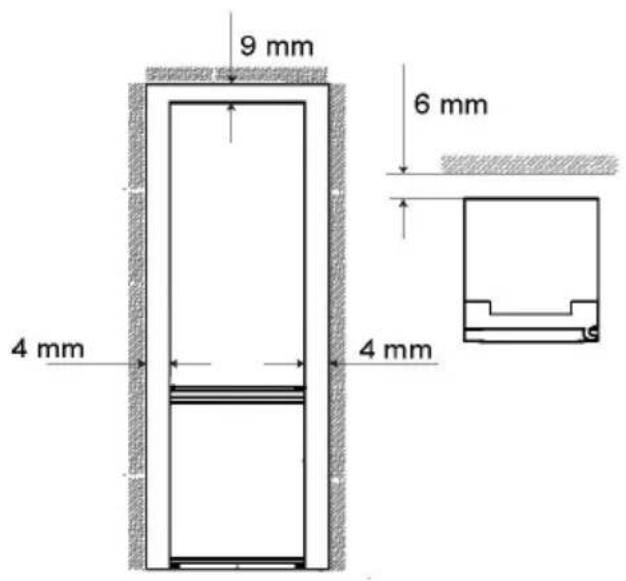

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.
Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.
▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.
Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50Hz. Pinge anomaalse köikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
- Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.
Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.

HOIATUS!

Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.

Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.

Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

Igapäevane kasutamine

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.

3-8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.

Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.

▶ Lapsed ei tohi seadmega mängida.

Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit.

Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–43 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.

Ärge tömmake ukseriiulitest. Uks võib viltu vajuda, pudeliriiul võib eemalduda või seade võib ümber kukkuda.

Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sörmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi.

HOIATUS!

Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaaid aineid.
Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on möeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol).
Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.
Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.
Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti.
Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.
Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enneseadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
- Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine
Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivita-mist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

HOIATUS!

Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.
- Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.
- Ärge pihustage ega loputage seadet puhastamise ajal.
Ärge kasutage seadme puhastamiseks veepihustit ega auru.
Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks.

Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid C€

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis.

MÄRKUS

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

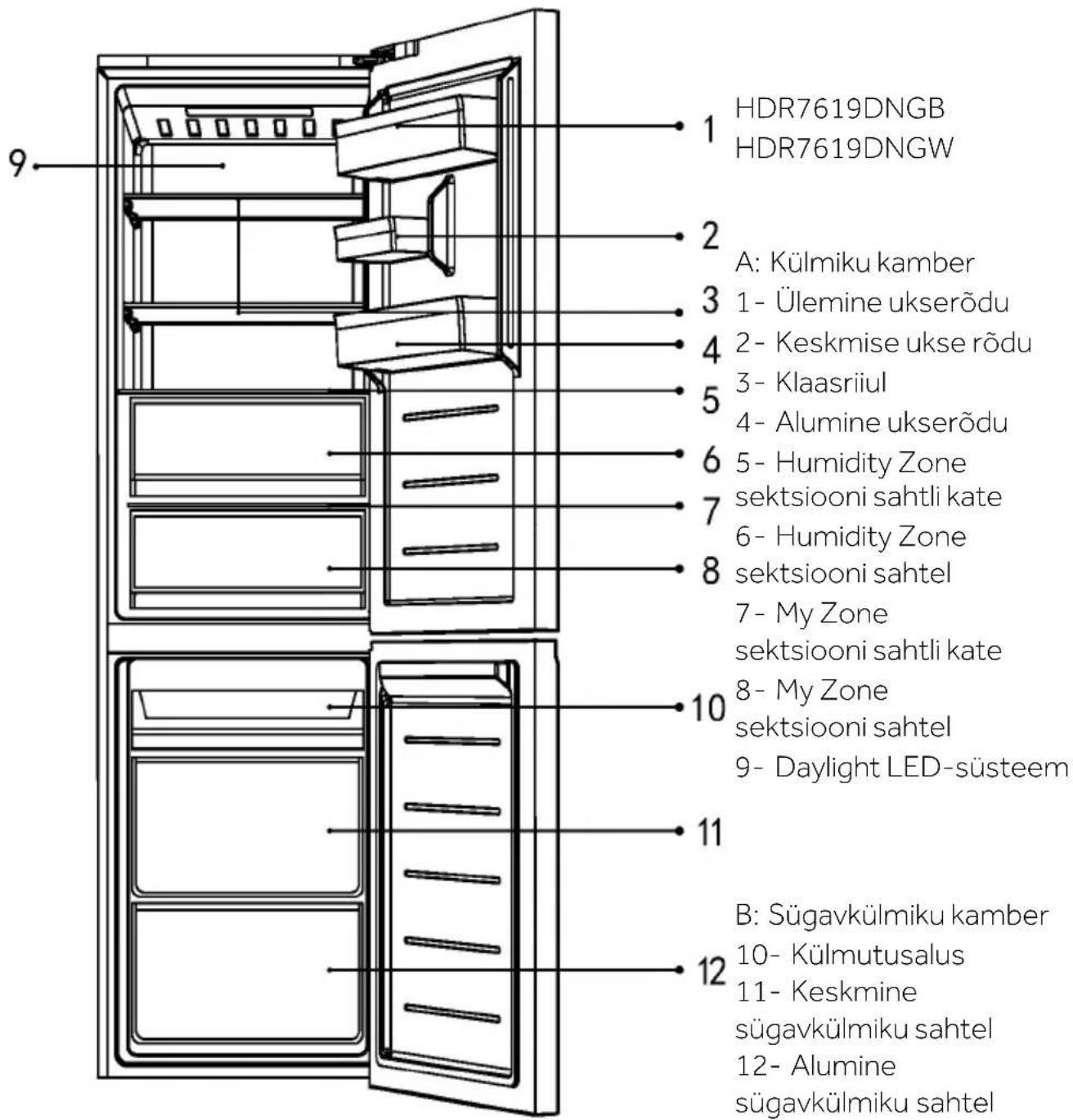

HDR7619DNGB HDR7619DNGW A: Külmiku kamber 1- Ülemine ukserõdu 2- Keskmise ukse rõdu 3- Klaasriiul 4- Alumine ukserõdu 5- Humidity Zone sektsiooni sahtli kate 6- Humidity Zone sektsiooni sahtel 7- My Zone sektsiooni sahtli kate 8- My Zone sektsiooni sahtel 9- Daylight LED-süsteem B: Sügavkülmiku kamber 10- Külmutusalus 11- Keskmine sügavkülmiku sahtel 12- Alumine sügavkülmiku sahtel

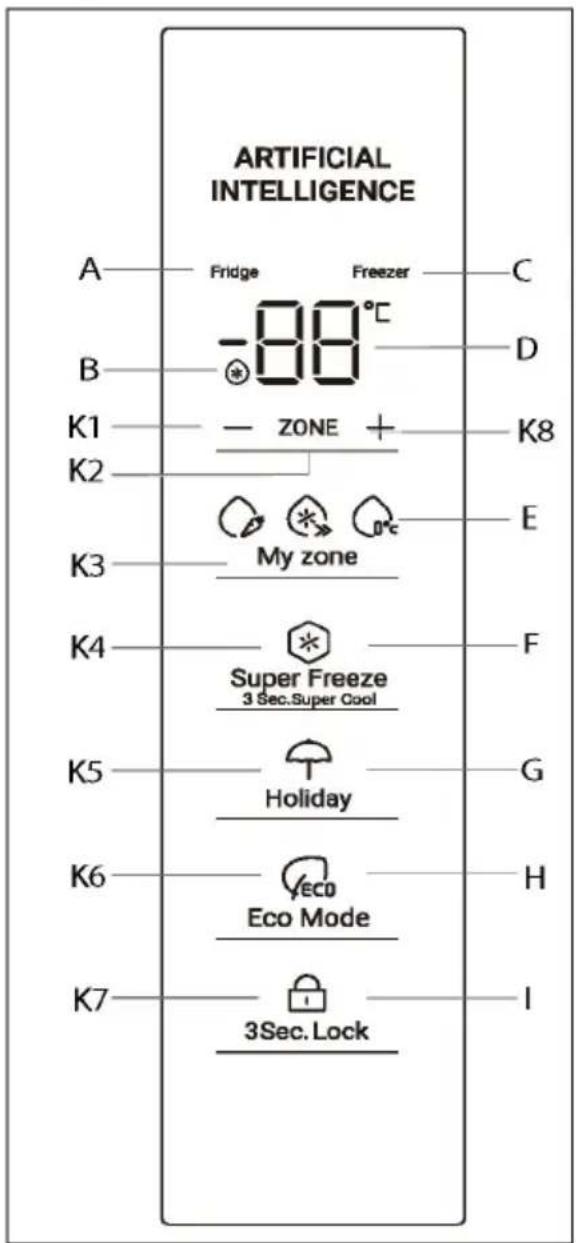

Juhtpaneel

A Külmiku kamber
B Kiirjahutusfunktsioon Super Cool
C Sügavkülmiku kamber
D Temperatuurinäidik
E Temperatuuri reguleerimis-funktsioon My Zone
F Kiirkülmutusfunktsioon Super Freeze
G Energiasäästufunktsioon Holiday
H Eco Mode funktsioon
1 3Sec.Lock funktsioon

Nupud:

K1 Temperatuuri alandamine
K2 Külmiku ja sügavkülmiku valik
K3 My zone valik
K4 Super Freeze/Cool funktsioon sees/väljas
K5 Energiasäästufunktsioon Holiday sees/väljas
K6 Eco Mode funktsioon sees/väljas
K7 3 Sec. Lock funktsioon sees/väljas
K8 Temperatuuri tõstmine

Enne esimest kasutuskorda

▶ Eemaldage köik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja körvaldage need keskkonnasäästlikult.
▶ Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.
Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE".
Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada.
Külmiku temperatuuri sätteks määratakse automaatselt 5°C ja sügavkülmiku temperatuuriks -18°C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „KOHANDA TEMPERATUURI”.

Külmkapi sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Seadme esmakordsel sisselülitamisel näitavad temperatuurinäidikud „D“ eelseadistatud väärtusi (vt allolevat märkust).

MÄRKUS

Temperatuurid on eelseadistatud soovituslikele sätetele 5 °C (külmikus) ja -18 °C (sügavkülmikus). My Zone on vaikimisi seatud Quick Chill funktsioonile. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta.

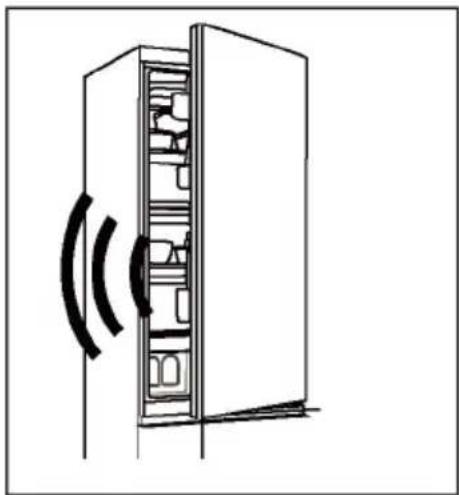

Avatud ukse helisignaal

Kui külmkapi uks on avatud kauem kui 3 minutit, kölab ukse avamise häire iga 10 sekundi tagant.

Sulgege helisignaali vaigistamiseks uks. Kui uks on avatud kauem kui 7 minutit, kustub külmkapi ja juhtpaneeli valgustus automaatselt ja ukse avamise häire kölab iga 10 sekundi järel.

Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid:

Ukse avamise sagedus

Külmkapis olevate toiduainete kogus

Seadme paigalduskoht

Külmiku temperatuuri reguleerimine

1. Vajutage lukustamata ekraaniga nuppu "K2" (Külmiku/ sügavkülmiku valik), et valida külmiku sahtel. Ikoon "A" (külmiku sahtel) ja "D" (temperatuuri näidik) on heledad.
2. Külmiku temperatuuri seadistamiseks vajutage nuppu "K1/K8".

Temperatuuri tõstetakse 1 °C sammuga vahemikus 1 °C (miinimumtemperatuur) kuni 9 °C (maksimumtemperatuur). Optimaalne temperatuur külmkapis on 5°C. Jahedamad temperatuurid tähendavad tarbetut energiatarbimist.

1. Umbes 5 sekundi pärast on temperatuuri ikoon "D" (temperatuuri kuva) püsivalt hele ja säte kinnitatakse.

Sügavkülmiku temperatuuri reguleerimine

1. Vajutage lukustamata ekraaniga nuppu "K2" (Külmiku/ sügavkülmiku valik), et valida, kas sügavkülmiku ikoon "C" (Külmiku sahtel) ja "D" (Temperatuuri kuva) on heledad.

2. Sügavkülmiku temperatuuri seadistamiseks vajutage nuppu "K1/K8".

Temperatuuri tõstetakse 1 °C sammuga vahemikus –24 °C (miinimumtemperatuur) kuni –14 °C (maksimumtemperatuur). Optimaalne temperatuur külmkapis on –18°C. Madalamad temperatuurid suurendavad seadme energiatarvet.

1. Umbes 5 sekundi pärast süttib temperatuuri indikaator "D" (Temperatuuri näidik) püsivalt ja säte kinnitatakse

My Zone'i temperatuuri reguleerimine

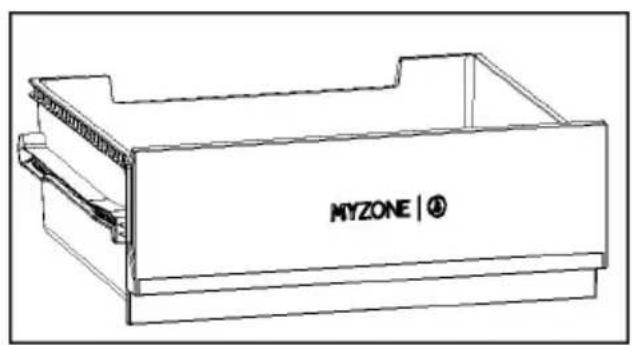

Külmiku kambris on My Zone sektsiooni sahtel. Vastavalt toidu säilitamisvajadustele saab valida köige sobivama temperatuuri, et saavutada toidu optimaalne toiteväärtus.

1. Kui ekraan on lukustamata, vajutage nuppu "K3" (My Zone'i valik), et valida funktsioon My Zone, mis sisaldab Fruit&Veg, Quick Chill ja 0°C. Ikoon "E" (Fruit&Veg, Quick Chill ja 0°C) on hele.

2. Vajutage nuppu, funktsioon muutub vastavalt suvanditele Fruit&Veg, Quick Chill ja 0°C.

MÄRKUS

1. Te saate seadistada My Zone sektsiooni temperatuuri keskmisele tasemele (2°C), et säilitada toitu optimaalses hoiukeskkonnas.
2. Liha veesisaldus varieerub ja kõrgema niiskustasemega liha külmub temperatuuril, mis on madalam kui 0 °C. Seega tuleks värskelt lõigatud liha hoida temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni sahtlis, kus temperatuur on vähemalt 0 °C.
3. My Zone sektsiooni sahtlis ei tohiks hoida külmatundlikke puuvilju (näiteks ananassi, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) ega juustu.
4. Kui külmiku temperatuur on madalam kui My Zone sektsiooni temperatuur, on normaalne, et My Zone sektsiooni temperatuur on madalam kui My Zone sektsiooni sätte temperatuur.

MÄRKUS

Kui pärast temperatuuri seadistamist vajutatakse 5 sekundi jooksul teisi nuppe, kinnitatakse praegune temperatuuri säte kohe. Kui 5 sekundi jooksul ei kasutata ühtegi nuppu, kuvatakse praegune seadistatud temperatuur, kuni ekraan kustub.

Super Cool funktsioon

1. Suurema toidukoguse hoiustamiseks (näiteks pärast ostmist) on soovitatav sisse lülitada Super Cool funktsioon. Super Cool funktsioon kiirendab värske toidu jahutamist ja kaitseb juba säilitatud toitu soovimatu soojenemise eest.
2. Kui ekraan süttib, vajutage nuppu "K4" (Super Freeze/Cool funktsiooni seadistus) 3 sekundi vältel, ikoon "B" (Super Cool funktsioon) on hele ja funktsioon on aktiveeritud.

MÄRKUS

1. Seade lõpetab "Super Cool funktsiooni" pärast 6 tundi kestnud "Super Cool funktsiooni" kestvust või nupu "K4" vajutamist, kui ikoon "B" (Super Cool funktsioon) on hele.

2. Super Cool olekus, kui külmkapi sahtli temperatuuri on reguleeritud, vilgub ikoon "B" (Super Cool funktsioon), mis näitab, et seda toimingut ei saa teostada.

Super Freeze funktsioon

1. Värsked toiduained tuleks külmutada võimalikult kiiresti. See aitab säilitada parimat toiteväärtust, välimust ja maitset. Super Freeze funktsioon kiirendab värske toidu külmutamist ja kaitseb juba säilitatud toitu soovimatu soojenemise eest. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super Freeze.

2. Kui ekraan on lukustamata, vajutage nuppu "K4" (Super Freeze/Cool funktsiooni säte), ikoon "F" (Super Freeze funktsioon) on hele ja funktsioon on aktiveeritud.

MÄRKUS

1. Seade lõpetab "Super Freeze funktsiooni" pärast 50 tundi kestnud "Super Freeze funktsiooni" kestvust või nupu "K4" vajutamist, kui ikoon "F" (Super Freeze funktsioon) on hele.

2. Super Freeze olekus, kui külmutuskambri temperatuuri on reguleeritud, vilgub ikoon "F" (Super Freeze funktsioon), mis näitab, et seda toimingut ei saa teostada.

Energiasäästufunktsioon Holiday

Energiasäästufunktsioon Holiday vähendab seadme energiatarvet, kui külmkapp ei ole regulaarselt kasutusel. Kui funktsioon on sisse lülitatud, on külmik välja lülitatud, samal ajal kui sügavkülmik jätkab normaalset tööd. Funktsioon seab külmiku temperatuuri püsivalt 17 °C-le.

Seeläbi võib tühja külmkapi uks pikemal ajaperioodil (näiteks teie puhkuseaegsel eemalviibimisel) suletud olla, ilma et selle sisemuses tekiks ebameeldiv lõhn või hallitus. Saate sügavkülmiku kambri temperatuuri oma soovi kohaselt seadistada.

1. Kui ekraan süttib, vajutage nuppu "K5" (Holiday funktsioon sees/väljas), ikoon "G" (Holiday funktsioon) on hele ja funktsioon on aktiveeritud.

2. Funktsiooni saab välja lülitada, vajutades uuesti nupule "K5" (Holiday funktsioon sees/väljas) või seadistades külmiku temperatuuri või tehes muid seadistusi.

MÄRKUS

1. Holiday funktsiooni ajal ei tohi külmikus hoida toitu. Temperatuur +17 °C on toiduainete säilitamiseks liiga kõrge.

2. Kui Holiday funktsioon on sisse lülitatud, jääb ikoon My Zone väljalülitatuks ja külmiku funktsioon on lukustatud. Kui külmkapi sahtli temperatuuri reguleeritakse, vilgub ikoon "G" (Holiday funktsioon), mis näitab, et seda toimingut ei saa teostada.

Eco Mode funktsioon

Eco Mode funktsiooni aktiveerimine optimeerib seadme jõudlust ja tagab toiduainete parimad säilitustingimused. Kui teil ei ole seadme kasutamisel erinõudeid, on soovitatav kasutada Eco Mode funktsiooni.

Selles režiimis on külmiku temperatuur 5 °C, sügavkülmiku temperatuur –18 °C.

1. Kui ekraan süttib, vajutage nuppu "K6" (Eco Mode funktsioon sees/väljas).
2. Ikoon "H" (Eco Mode funktsioon) on hele ja funktsioon on aktiveeritud.

Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon. Taastatakse eelnevalt määratud jahutustase.

MÄRKUS

Kui Eco Mode funktsiooni ajal reguleeritakse külmiku/sügavkülmiku sahtli temperatuuri, vilgub ikoon "H" (Eco Mode funktsioon), mis näitab, et seda toimingut ei saa teostada.

3 Sec.Lock funktsioon

1. Kui ekraan süttib, vajutage nuppu "K7" 3 sekundi vältel, ikoon "I" (3 Sec. Lock funktsioon) on hele ja ekraan on lukustatud.

Toiduainete külmiku kambris säilitamine

• Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam.
• Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada.
• Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pestaja kuivatada.
• Säilitatav toit peab olema nõuetekohaselt suletud, et vältida lõhna või maitse muutusi.
• Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm öhk saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse.
• Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas.
• Paigutage toiduained öhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge mingil juhul hoidke toitu vastu tagaseina: toit vöib külmuda vastu tagaseina. Vältige toidu (eriti ölise vöi happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest öli/hape vöib neid kahjustada. Körvaldage külmkappi jäänud ölised/happelised toidujäägid.
• Külmutatud toitu võib külmkambris aeglaselt üles sulatada. See säästab energiat.
• Külmikus hoidmine võib kiirendada puu- ja köögiviljade, näiteks kabatšokkide, melonite, papaiade, banaanide, ananasside jms vananemisprotsessi. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Toatemperatuuril tuleks hoida sibulat, küüslauku, ingverit ja muid juurvilju.
• Ebameeldiv löhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi puhastamine. Vt Hooldus ja puhastamine.
• Erinevad toidud tuleks paigutada erinevatesse kohtadesse vastavalt nende omadustele.

Toiduainete sügavkülmiku kambris säilitamine

• Jälgige, et sügavkülmiku temperatuur oleks –18 °C.
• 24 tundi enne sügavkülmutamist lülitage sisse Super-Freeze funktsioon. Väikeste toidukoguste puhul piisab 4-6 tunnist.
• Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada.
• Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg
• Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta.
• Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist.

HOIATUS!

▶ Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada
- Ärge asetage toitu koos nende ainetega (nt merekalad) vahetult sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada.
Ärge ületage toiduainete tootjate määratud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu.
Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toitu ei saa uuesti külmutada, kui seda ei ole eelnevalt keedetud, vastasel juhul võib see olla vähem söödav.
Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone.
Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt -18°C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha: võib säilitada 3–12 kuud ja köögivilju: 6–12 kuud)
Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Tekib sulamisoht!

Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid:

• Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega!
• Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida.
• Ostke külmutatud toitu, mida on hoitud temperatuuril -18 °C või alla selle.
• Vältige toidu ostmist, mille pakendil on jää või härmatis - see näitab, et tooted võisid mingil hetkel olla osaliselt sulatatud ja uuesti külmutatud - temperatuuri tõus mõjutab toidu kvaliteeti.

MÄRKUS

Mudelite varieeruvuse töttu ei pruugi teie tootel olla köiki alljärgnevalt kirjeldatud funktsioone. Palun vaadake peatükki Toote kirjeldus.l.

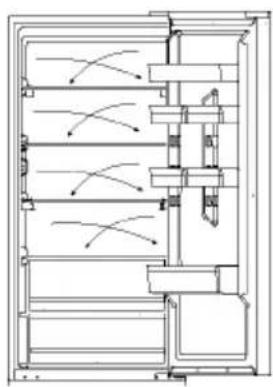

Mitmesuunalise õhuvoo süsteem

Külmkapp on varustatud mitmesuunalise õhuvoo süsteemiga, millega jahedad õhuvood liiguvad igal riiulitasandil. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

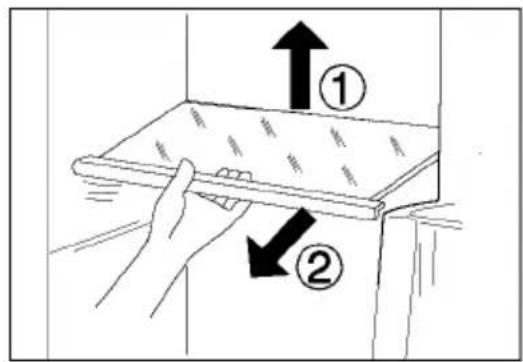

Reguleeritavad riiulid

1. Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.
2. Riiuli ümberpaigutamiseks eemaldage see esmalt, tõstes selle tagaserva ① ja tömmates selle välja ②.
3. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud

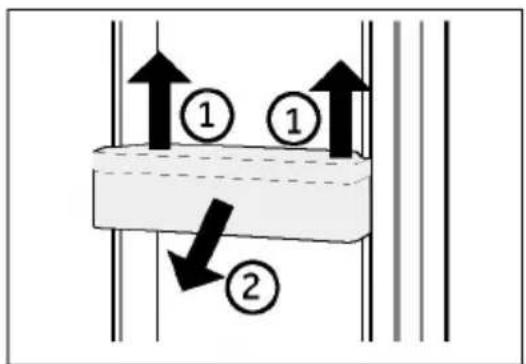

Eemaldatavad ukseriiulid/pudelihoidik

1. Ukseriileid saab puhastamiseks eemaldada:
2. Asetage käed riiuli mölemale küljele, tõstke seda ülespoole ① ja tõmmake välja ②.
3. Ukseriuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

My Zone sektsiooni sahtel

My Zone sahtli kasutamiseks ja seadistamiseks kontrollige jaotist KASUTAMINE (My Zone).

Humidity Zone sektsiooni sahtel

Selles sektsioonis reguleerib süsteem niiskustaset automaatselt ja see sobib puuviljade, köögiviljade, salatite jms hoidmiseks.

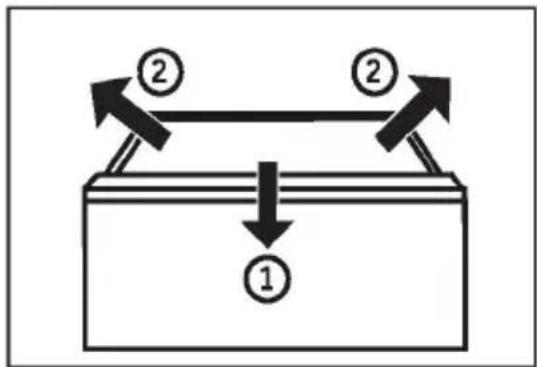

Eemaldatav sahtel

Külmiku või sügavkülmiku sahtli eemaldamiseks tõmmake see maksimaalselt välja (1), tõstke üles ja eemaldage (2).

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Sügavkülmiku sahtel

Sügavkülmiku sahtlit saab sirgelt ja täielikult pikendada. Need paiknevad hölpsat veeremist võimaldaval teleskooprööpal. Et saaksite külmutatavat toitu mugavalt hoiustada ja eemaldada. Tänu uste automaatsele sulgemismehhanismile on käitlemine lihtne ja saate säästa energiat.

HOIATUS!

Ärge paigutage sahtlitesse ülemäärases koguses toiduaineid: lga sahtli maksimaalne koormus: 35 kg!

Valgusti

Ukse avamisel süttib valgusdioodiga sisevalgusti. Ükski teine seadme säte ei mõjuta tulede toimimist.

Energiasäästu nõuanded

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE”).
Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
Sellised funktsioonid nagu Super Freeze/Cool funktsioon tarbivad rohkem energiat.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
Hoidke seadme ust võimalikult vähest aega avatuna.
- Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast jariiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
- Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas.

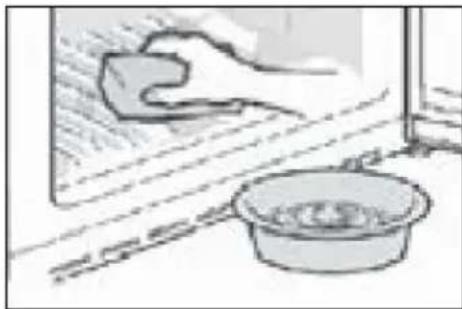

Puhastage seadme sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.
1. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

1. Vedeliku mahavalgumise korral eemaldage köik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.

2. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need mõneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

3. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.

▶ Loputage ja kuivatage pehme riidelapiga.

▶ Ärge puhastage seadme osi nõudepesumasinas.

Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Valgusdioodi vahetamine

HOIATUS!

Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.

Valgusti parameetrid on alljärgnevad:

Osa	Valgusdioodiga valgusti
Pinge	12 V
Maksimumvõimsus	8W
LEDi andmed	White-4014
LED-tõhususklass	F
Kasutustemperatuur	-30~60°C

Pikaajaline mittekasutamine

Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday:

Võtke toit välja.

Lahutage toitekaabel.

Puhastage seadet eespool kirjeldatud viisil.

Hoidke uksed lahti, et vältida halbade löhnade teket sedame sees.

MÄRKUS

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

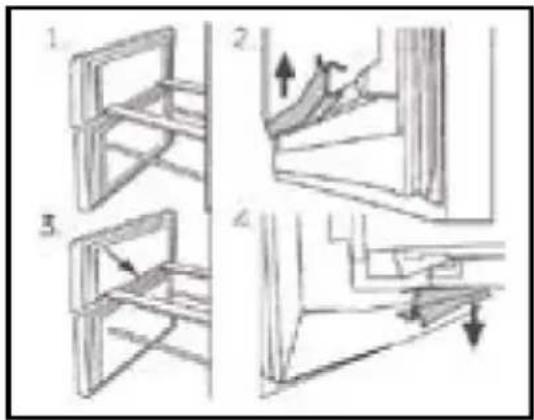

Eemaldatavad uste lisatihendid

Ülemisel ja alumisel sügavkülmiku sahtlil on kokku kuus lisatihendit.

1. Määrake kindlaks ülemisel ja alumisel sügavkülmiku sahtlil olevate uksetihendite asukohad.
2. Jälgige, et tihendite painutatud sektsioonid oleksid paigaldamisel sissepoole suunatud.
3. Määrake kindlaks ülemise sahtli alumise tihendi asukoht
4. Jälgige, et selle tihendi painutatud sektsioon oleks paigaldamisel alla suunatud.

Neid tihendeid ja pöördukse/sahtli tihendeid saab tellida klienditeenindusest (vaadake garantiikaarti).

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

• Ärge töstke külmkappi selle käepidemetest.
• Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressorei tööta.	Toitepistik ei ole vooluvõrkuühendatud.Aktiveeritud on seadmesulatustsükkel	Ühendage toitepistik.See on automaatse sulatamisekorral normaalne
Seade käivitubsageli või on sellekäitustsükkelliiga pikk.	Sise- või välistemperatuuron liiga kõrge.Seade on olnud pikemataega välja lülitatud.Seadme uks ei olekorralikult suletud.Ust avatakse liiga sagelivõi hoitakse seda liigakaua lahti.Sügavkülmiku kambrileon valitud liiga madaltemperatuuri säte.Ukse tihend on määrdunud,kulunud, pragunenudvõi mittesobiv.Öhuringlus ei vastanõuetele.	Sellisel juhul on normaalne,kui käitustsükkelon tavalisest pikem.Üldjuhul kulub seadmette nähtud temperatuurisaavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige,kas seade paikneb ühetasaselpinnal, ning veenduge, et mõnitoiduaine või anum ei takistaukse sulgemist.Hoiduge ukse/sahtli liigasagedasest avamisest.Tõstke temperatuuri sätet,kuni saavutate rahuldavakülmkapi temperatuuri. Külmkapitemperatuuri stabiliseerumisekskulub 24 tundi.Puhastage ukse/sahtli tihendvõi laske klienditeeninduselsee asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemusPakendage toit korralikult ja õhukindlalt.
Seadme isetemperatuur ei ole piisavalt madal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	Lähtestage temperatuuri säte.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.
Seadme isetemperatuur on liiga madal.	Temperatuur on seadistatud liiga madalale sättele.Super-Frz/Super-Cool funktsioon on aktiveeritud või töötab liiga kaua.	Lähtestage temperatuuri säte.Lülitage Super-Frz/Super-Cool funktsioon välja
Külmiku kambris tekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Tõstke temperatuuri sätet.Sulgege uks/sahtelHoiduge ukse/sahtli liiga sagedasest avamisest.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuolules normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad.	-	See on normaalne.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks.
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud	See aitab vältida kondenseerumist ja on normaalne
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriettevõttesse.Helistage valgusti asendamiseks teenindusse.
Vesi lekib või tilgub veedosaatori väljavoolutorust.	Veepaak ei ole õigesti paigaldatudVeemahuti tila ei ole paagi külge kruvitud.Veetilal puudub valge silikoonist rõngastihend.	Paigaldage veepaak külmkapi ukse sisse ja veenduge, et see on täielikult ukse sisse lükatud.Veetila kruvitakse kindlalt veepaagi külge.Kontrollige, et veetilal on paagipoolses otsas valge silikoonist rõngastihend, enne kui veetila veepaagi külge paigaldate.
Ekraanil olevad ikoonid vilguvad ja jahutussüsteem ei tööta.	See on demorežiimis.	Külmik on vooluvõrku ühendatudVajutage ja hoidke all nuppu „ZONE“ ning klõpsake nuppu „Eco Mode“ viis korda, seejärel lõpetab ikoon ümmarguse valgustuse.

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/.

Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.

▶ Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.

MÄRKUS

Kui külmkapp on kapis, võib see suurendada külmkapi käivitumiskiirust, tööaega ja energiatarbimist.

Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

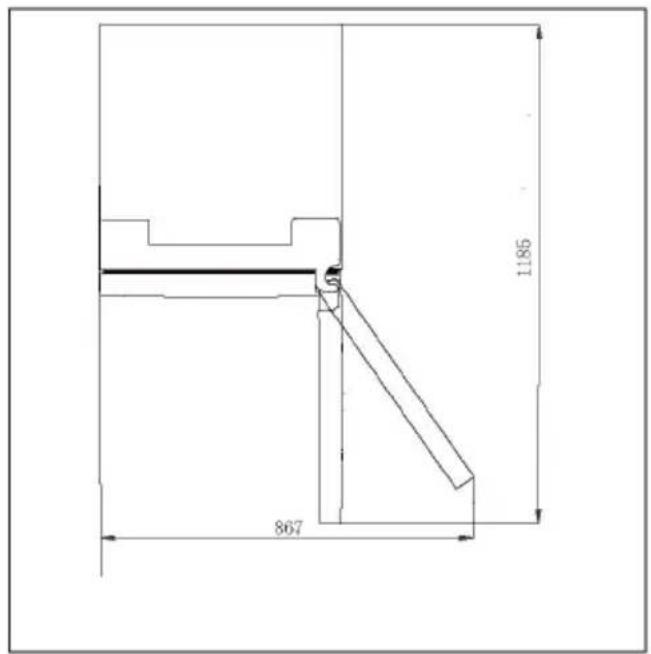

Paigalduskoha soovitus

Soovitatav ruum ukse avamisel.

1185 867

Ventilatsiooni ristlõige

Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

9 mm 6 mm 4 mm 4 mm

Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage külmkappi veidi tahapoole.
2. Reguleerige jalad soovitud kõrgusele.

Veenduge, et vahekaugus hingepoolest seinast oleks vähemalt 4 mm, et ust saaks nõuetekohaselt avada.

1. max 45°

1. Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

MÄRKUS

Autonoomne külmutusseade ei ole möeldud kasutamiseks integreeritud seadmena.

2 h

Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda.

Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

Ukse poolsuse muutmine

Enne seadme ühendamist toiteallikaga peaksite kontrollima, kas ukse pöördtelg tuleb vahetada paremalt (tarnimisel) vasakule, kui see on vajalik paigalduskoha ja kasutusmugavuse töttu.

HOIATUS!

Seade on raske. Ukse poolsuse muutmiseks on vaja kahte inimest.
Enne mis tahes toimingut eemaldage seade köigepealt vooluvörgust
Külmutussüsteemi kahjustamise vältimiseks ärge kallutage seadet üle 45 °C.

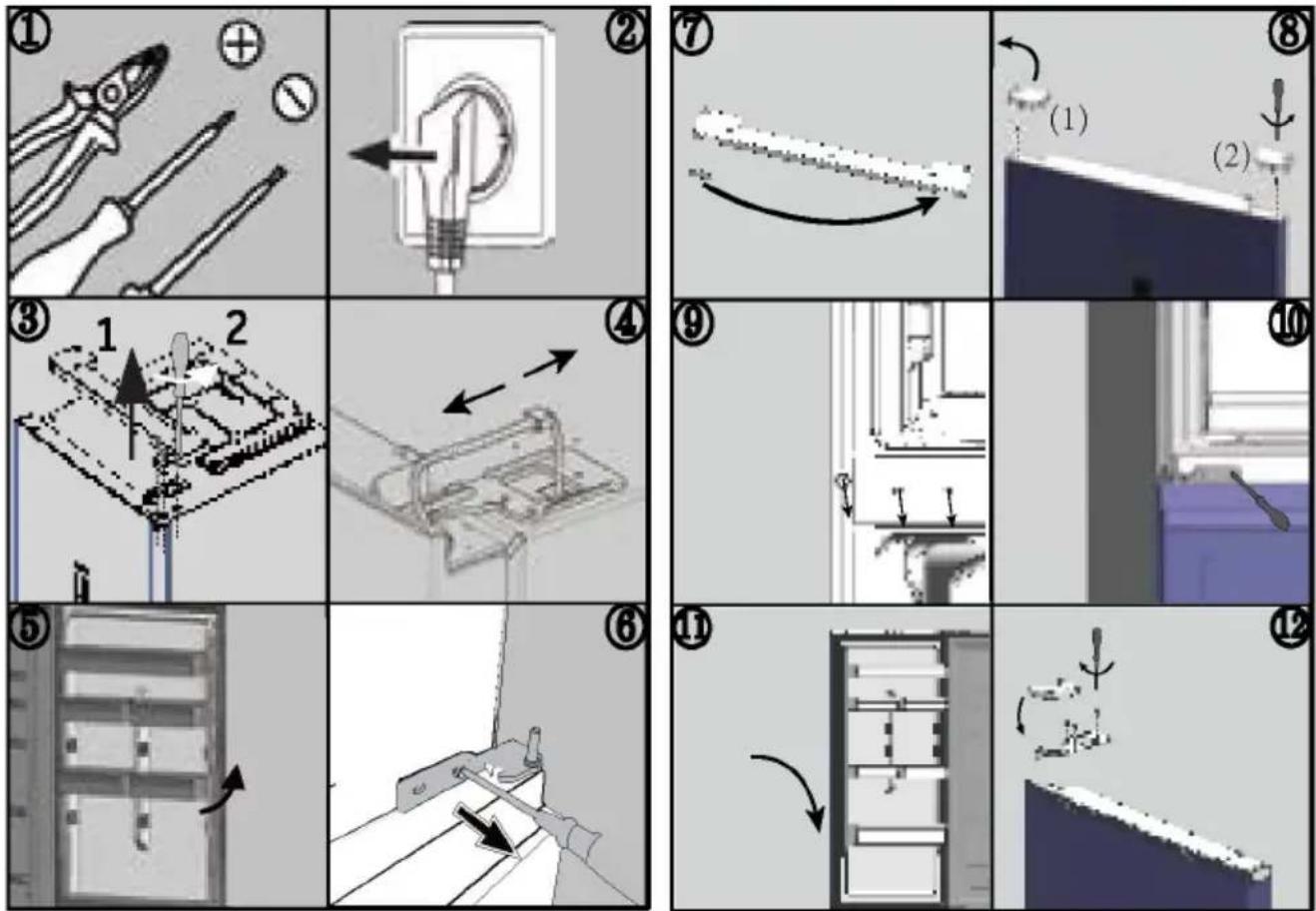

Monteerimisetapid

1. Pange valmis vajalik tööriist.
2. Lahutage seade vooluvõrgust.
3. Eemaldage ülemise uksehinge kate 1 ja keerake lahti paremal küljel olev ülemine ukse hing (eemaldage kolm kruvi) 2.
4. Lahutage ühenduskaabel.
5. Tõstke lahtine külmkapi uks ettevaatlikult keskmiselt hingelt maha.
6. Eemaldage keskmine hing.
7. Lükake esipaneeli väike kate vasakult paremale.
8. Keerake uks tagurpidi ja keerake kate (1) lahti. Võtke uus kate (2) vajalikust kotist välja ja kruvige vastasküljele.

9. Muutke lukustustüüblite ja küljel oleva kruvi paigutust.

10. Kruvige keskmine hing seadme vasakule küljele. Pöörake tähelepanu keskmise hinge pöördetelje ümberpööramisele, tagades, et tihendiga külg oleks ülespoole

11. Tõstke ülemine uks ettevaatlikult keskmisele hingele. Veenduge, et pöördetihvt sobituks alumise ukse hingesilindrisse.

12. Võtke tarvikute kotist uus ülemine uksehing ja hingekate. Viige ühenduskaabel läbi ülemise hinge ja kinnitage ülemine hing kolme kruviga seadme vasakule küljele. Seejärel pange uksehingele hingekate.

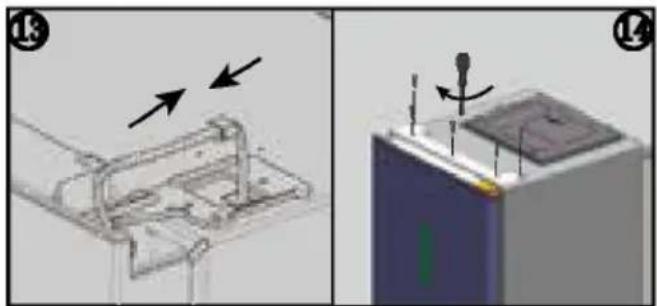

13. Ühendage ühenduskaabel.

14. Asendage esipaneel ja kinnitage see viie kruviga.

Pärast ukse vahetamist kontrollige, kas uksetihendid asuvad korpusel õigesti ja kõik kruvid on korralikult pingutatud.

Subnormaalne: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur jääb vahemikku 10 °C kuni 32 °C.

Normaalne: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur jääb vahemikku 16 °C kuni 32 °C.

Subtroopiline: see külmutusseade on ette nähtud kasutamiseks ümbritseva öhu temperatuuril vahemikus 16 °C kuni 38 °C;

Troopiline: "see külmutusseade on möeldud kasutamiseks ümbritseva öhu temperatuuril 16-43 °C.

Toote parameetrid vastavalt määrusele (EL)2019/2016

Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast

Mudel	HDR7619DNGB	HDR7619DNGW
Külmutusseadme tüüp	Külmik-sügavkülmik	Külmik-sügavkülmik
Energiatõhususe klass	D	D
Aastane energiatarbimine (kWh/aasta)	231 231
Külmkapi sahtli maht(l)	205	205
Sügavkülmiku sahtli maht(l)	147	147
Mahu jahutuskamber(L)	51	51
Külmutamisklass	Neljatärniline	Neljatärniline
Sulatustüüp	Automaatne sulatamine	Automaatne sulatamine
Temperatuuri tõusu aeg (h)	14	14
Külmutusvõimsus (kg 24 tunni kohta)	12	12
Kliimaklass	SN.N.ST.T	SN.N.ST.T
Müraklass ja õhus leviva müra tase (dB(A) re 1pW)	C(37) C(37)

Selgitused:

(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 32 °C

Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Mudel	HDR7619DNGB	HDR7619DNGB
Kogumaht (I)	403	403
Pinge/sagedus	220~240V/50Hz	220~240V/50Hz
Nimivool(A)	1,7	1,7
Peakaitse(A) 12 12
Külmutusaine	R600a(54g)	R600a(54g)
Mõõtmed (L/S/K mm)	595*682*1925	595*682*1925

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole.

Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing”.

Kui seal täpsustatud meetmed ei kõrvalda probleemi:

▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida
▶ nõudaja leida ka KKK-sid.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Mudel ____

Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik*	Telefoninumber	Tariif
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	Kõneminut 14 senti(lauatelefon)Kõneminut maksimaalselt42 senti (mobiiltelefon)
Haier Austria (AT)	0820 001 205	Kõneminut 14,53 senti(lauatelefon)Kõneminut maksimaalselt20 senti (muud liinid)
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Teisi riike puudutava teabe leiate veebilehelt www.haier.com.

Haier Europe Trading S.r.l

Ühendkuningriigi filiaal

Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta

Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat

Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

*Seadme remondiks vajalike varuosade period:

Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.

Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

* Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.

Haier

Naudotojo vadovas
