KASUTUSJUHEND K-71F28BM2-EU SHARP

EE-Vastavusdeklaratsioon

Deklareerime, et meie tooted vastavad kohaldatavatele Euroopa direktiividele, otsustele ja määrustele ning viidatud standardites sätestatud nõuetele.

Hea klient, meie eesmärgiks on pakkuda teile kõrge kvaliteediga tooteid, mis ületavad teie ootusi. Teie seade valmistati moodsate tootmisvahenditega ning läbis hoolika ja spetsiaalse kvaliteedikontrolli. See juhend on koostatud selleks, et aidata teil kasutada oma masinat, mis on valmistatud kõige kaasaegsemat tehnoloogiat kasutades. Lugege käesolev juhend tähelepanelikult enne seadme kasutamist läbi. Juhendist leiate baasteabe ohutu paigaldamise, hooldamise ja kasutamise kohta. Võtke toote paigaldamise jaoks ühendust oma lähima volitatud teeninduskeskusega.

Sisu

Kasutamiseks ja paigaldamiseks ettevalmistamine

Ahju kasutamine

Toote puhastamine ja hooldamine

Teenindus ja transport

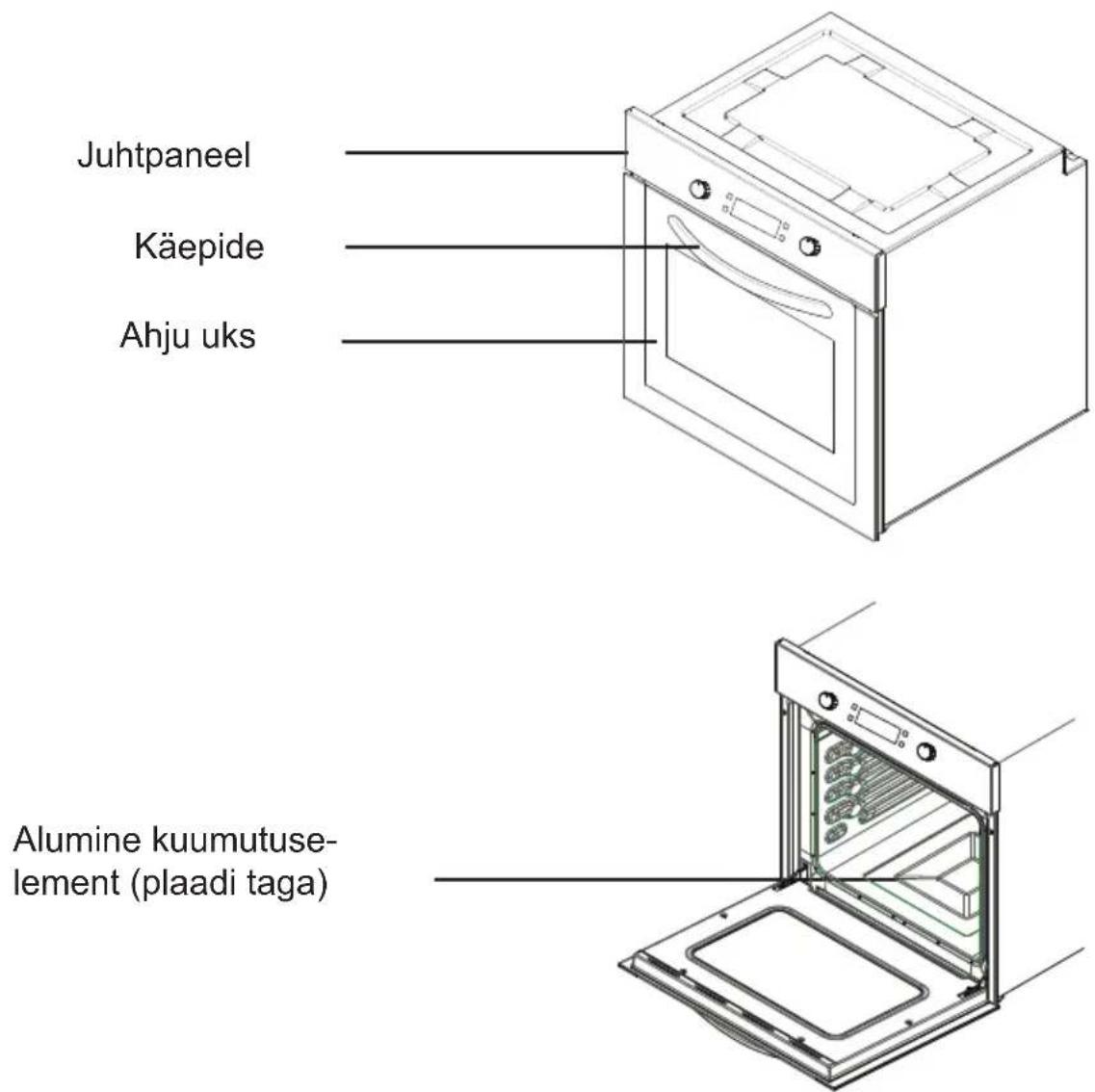

TOOTE ESITLEMINE JA MÕÕTMED

Juhtpaneel

Käepide

Ahju uks

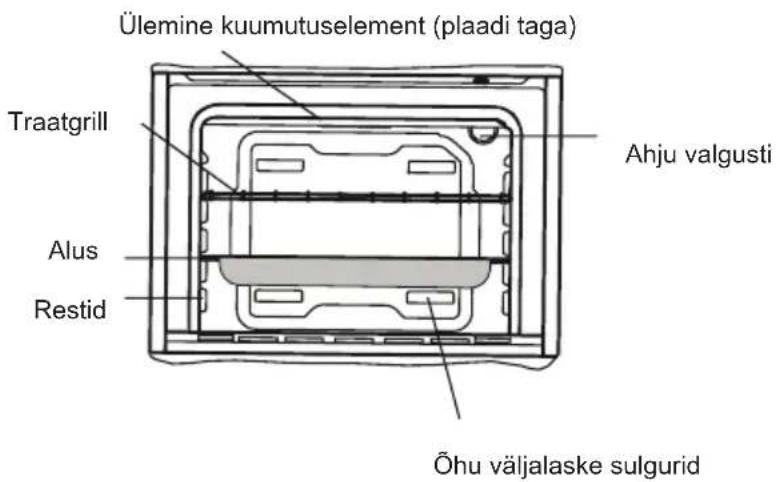

Alumine kuumutuselement (plaadi taga)

Ülemine kuumutuselement (plaadi taga) Traatgrill Alus Restid Ahju valgusti Öhu väljalaske sulgurid

OHUTUSHOIATUSED

LUGEGE JUHEND ENNE OMA SE-ADME KASUTAMIST HOOLIKALT JA TÄIELIKULT LÄBI NING HOIDKE KINDLAS KOHAS HILISEMAKS UUESTI LÄBIVAATAMISEKS ALLES.

SEE JUHEND KÄSITLEB MITUT ERI-NEVAT MUDELIT. TEIE SEADMEL EI PRUUGI OLLA KÖIKI JUHEN-DIS KIRJELDATUD FUNKTSIOONE. PÖÖRAKE JUHENDIT LUGEDES TÄHELEPANU JOONISTE KÖRVAL ASUVATELE VÄLJENDITELE.

Üldised ohutushoiatused

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või va-imsete võimetega või kogemuste ja te-admisteta isikud, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad kasuta-misega seotud ohte. Lastel ei ole lubatud seadmega mängida. Lapsed ei tohi ilma järelvalveta seadet

hooldada.

• HOIATUS. Seade ja selle juurdepääsetavad osad võivad kasutamise käigus kuumaks muutuda. Ärge puutuge vastu kuumutuselemente. Järelvalveta kuni 8-aastased lapsed tuleb seadmest eemal hoida.

• HOIATUS. Süttimi- soht: ärge hoidke esemeid küpsetuspin- dadel.

• HOIATUS. Kui pind on mõranenud, lülitage seade võimaike elektrilöögi vältimiseks välja.

- Seade ei ole möeldud välistaimeri või eraldi kaugjuhtimissüsteemi poolt juhtimiseks.

- Kasutamise käigus muutub seade kuu-maks. Ahju sees asuvate kuumutuelementide puudutamisel

tuleb olla ettevaatlik.

- Kasutamis käigus võivad lühiajaliselt hoitavad käepidemed muutuda kuumaks.

- Ärge kasutage ahju ukseklaasi ja teiste pindade puhastami-seks abrasiivseid pu-hastusvahendeid ega teravaid metallkra-abitsaid, kuna need võivad pinda kriimus-tada, mis tuua kaasa klaasi purunemise või pinna kahjustumise.

- Ärge kasutage sead- me puhastamiseks auruga puhastajaid.

• HOIATUS. Elektrilö-ögi vältimiseks tuleb seade enne lambi-pirni vahetamist välja lülitada.

- ETTEVAATUST! Juurdepääsetavad osad võivad toiduval-mistamise või grillimise ajal kuumaks muutuda. Hoidke väikesed

lapsed eemal.

- Teie toode on valmistatud kooskõlas kõikide kehtivate koha-like ja rahvusvaheliste standardite ja regulatsioonidega.

- Hooldust ja remonti võivad teostada ainult volitatud hooldustehnikud. Mittevolitatud tehnikute teostatud paigaldus- ja remonditööd võivad teid ohtu seada. Seadme tehniliste andmete ükskõik milline muutmine on ohtlik.

- Veenduge enne paigaldamist, et kohalikud kommunikatsiooniühendused (gaasi tüüp, gaasi rõhk või pinge ja sagedus) ja seadme andmed on omavahel kooskõlas. Seadme andmed on toodud vastaval andmeplaadil.

- ETTEVAATUST! Seade on mõeldud toidu valmistamiseks, on mõeldud ainult koduses majapida-mises kasutamiseks ning seda ei tohi kasutada muudel eesmärkidel või rakendustes, näiteks mitteko-dumajapidamislikuks kasutami-seks või siis ärilistel eesmärkidel või toa kütmiseks.

- Ärge üritage seadet tõsta või teisaldada ukse käepidemest tömmates.

- Teie ohutuse huvides rakendage kõiki võimalikke turvameetmeid. Kuna klaas võib puruneda, olge puhastamisel ettevaatlik, et vältida selle kriimustamist. Vältige tarvikutega vastu klaasi lõömist.

- Veenduge, et toitejuhe ei jääks paigaldamise ajal kusagile vahele

kinni. Kui toitejuhe on kahjustatud, peab selle võimalike ohtude vältimiseks välja vahetama tootja, tema teenindusesindaja või mõni teine sama kvalifikatsiooniga isik.

- Kui ahju uks on avatud, ärge lubage lastel uksele ronida ega sellele istuda.

Paigaldamisega seotud hoiatused

• Ärge kasutage seadet enne kui see on täielikult paigaldatud.
• Seadme peab paigaldama ja kasutusse andma volitatud tehnik. Tootja ei vastuta kahjustuste eest, mis võivad olla põhjustatud valest paigalduskohast ja volitamata isikute poolt teostatud paigaldamisest.
• Seadet lahti pakkides veenduge, et see ei ole transportimise käigus kannatada saanud. Defektide tuvastamisel ärge seadet kasutage ja võtke kohe ühendust kvalifitseeritud teenindusesindajaga. Kuna kasutatavad pakkematerjalid (kile, klambrid, vahtplast jms) võivad lastele ohtlikud olla, tuleb need kokku koguda ja kohe eemaldada.
• Kaitske seadet ilmastiku eest. Ärge laske seadmel kokku puutuda päikese, vihma, lume jms-ga.
• Seadet ümbritsevad (kapi) ma- terjalid peavad suutma taluda vähemalt 100 °C temperatuuri.

Kasutamise ajal

- Ahju esimest korda kasutades vöib isolatsioonimaterjalidelt ja kuumutuselementidelt tulla iseäralikku löhna. Seetõttu tuleb

ahju kasutamist lasta sel töötada tühjalt maksimaalse temperatuuri juures 45 minutit. Samal ajal tuleb seadme paigaldusruumi korralikult tuulutada.

• Kasutamise ajal muutuvad ahju välis- ja sisepinnad kuumaks. Ahju ukse avamisel astuge tagasi, et vältida ahjust väljuva kuuma öhuga kokkupuutumist. Eksistee-rib põletuste oht.

- Ärge asetage töötava seadme lähedale süttivaid ega kergsüttivaid materjale.

- Ahjust nõude võtmisel ja sinna asetamisel kasutage alati ahjukindaid.

- Ärge jätke pliiti järelvalveta, kui valmistate rasva või öliga toitu. Need võivad väga kõrge kuumuse korral süttida. Ärge valage põlevale õlile vett. Katke pann sellisel puhul leekide summutamiseks tekiga ja lülitage pliit välja.

- Kui te seadet pikka aega ei kasuta, eraldage see vooluvõrgust. Hoidke pealüliti välja lülitatud. Samuti sulgege gaas, kui te seadet ei kasuta.

- Veenduge, et seadme juhtnupud on alati 0-asendis (stopp), kui se-adet ei kasutata.

- Plaadid on väljatõmbamisel kaldus. Olge ettevaatlik, et kuum vedelik maha ei läheks.

- Kui ahju uks või sahtel on avatud, ärge asetage sellele midagi. Sea-de võib tasakaalust minna või se-adme kate võib puruneda.

- Ärge pange sahtlisse raskeid

või kergsüttivaid esemeid (na-ilon, plastkotid, paber, riided jms). See puudutab ka plasttar-vikutega (näiteks käepidemed) toiduvalmistamisnõusid.

• Ärge riputage käterätte, nõudepesulappe ega riideid seadme ega selle käepidemete külge.
• Puhastamise ja hooldamise ajal
• Enne puhastamist ja hooldamist tuleb seade alati välja lülitada. Selleks võite kas toitejuhtme sei-nakontaktist välja tömmata või pe-akaitse välja lülitada.
• Ärge eemaldage juhtnuppe juhtpaneeli puhastamiseks.
  • TEIE SEADME TÕHUSUSE JA OHUTUSE SÄILITAMISEKS SO-OVITAME TEIL KASUTADA ALATI ORIGINAALVARUOSI JA HELISTADA PROBLEEMIDE KORRAL AINULT VOLITATUD TEENINDUSKESKUSESSE.

KASUTAMISEKS JA PAIGALDAMISEKS ETTEVALMISTAMINE

Parimaid kvaliteetseid detaile ja materjale kasutades valmistatud kaasaegne, funktsionaalne ja praktiline ahi vastab igas möttes teie vajadustele. Parimate kasutustulemuste saavutamiseks ja tulevaste probleemide vältimiseks lugege käesolev juhend kindlasti läbi. Järgnev teave sisaldab reegleid, mida tuleb seadme korralikuks paigaldamiseks ja hooldamiseks järgida. Eriti peavad juhendi tähelepanelikult läbi lugema seadet paigaldavad tehnikud.

VÖTKE AHJU PAIGALDAMISEKS ÜHENDUST VOLITATUD TEENIN- DUSKESKUSEGA!

AHJULE ASUKOHA VALIMINE

– Ahjule sobiva koha leidmiseks tuleb arvesse võtta mitut asjaolu. Probleemide ja ohtlike olukordade vältimiseks järgige kindlasti meie järgnevaid soovitusi!
– Ahjule sobivat kohta valides jälgige, et läheduses ei oleks sütivaid ega kergsüttivaid materjale, näiteks kardi- naid, öli, riideid jms, mis vöiksid kiirelt tuld vötta.
– Ahju ümbritsev mööbel peab olema valmistatud materjalist, mis suudab taluda rohkem kui 50 °C toatemperatuuri.

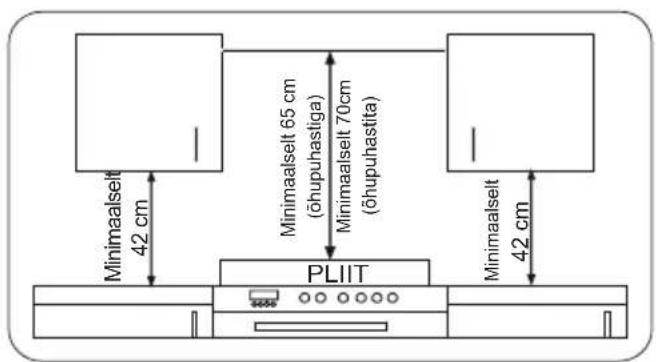

Vajalikke muudatusi integreeritud kombineeritud toodete kohale paigaldatud seinakappide ja väljatõmbeventilaatori juures ning samuti kõrgusi ahju-paneelilt on kirjeldatud joonisel 1. Väljatõmbeventilaator peab asuma pliidipinnast vähemalt 65 cm kõrgusel. Kui väljatõmbeventilaatorit pole, ei tohi kõrgus olla väiksem kui 70 cm.

Minimaalselt 42 cm Minimaalselt 65 cm (öhupuhastiga) Minimaalselt 70cm (öhupuhastitta) PLIIT Minimaalselt 42 cm

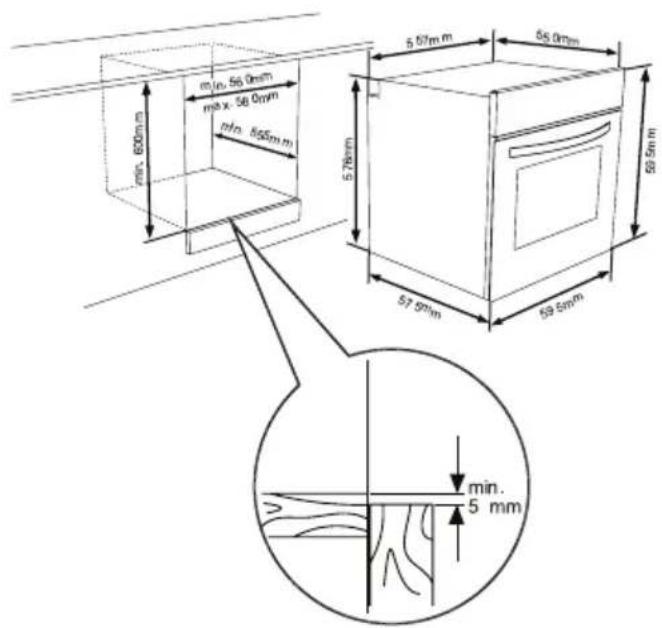

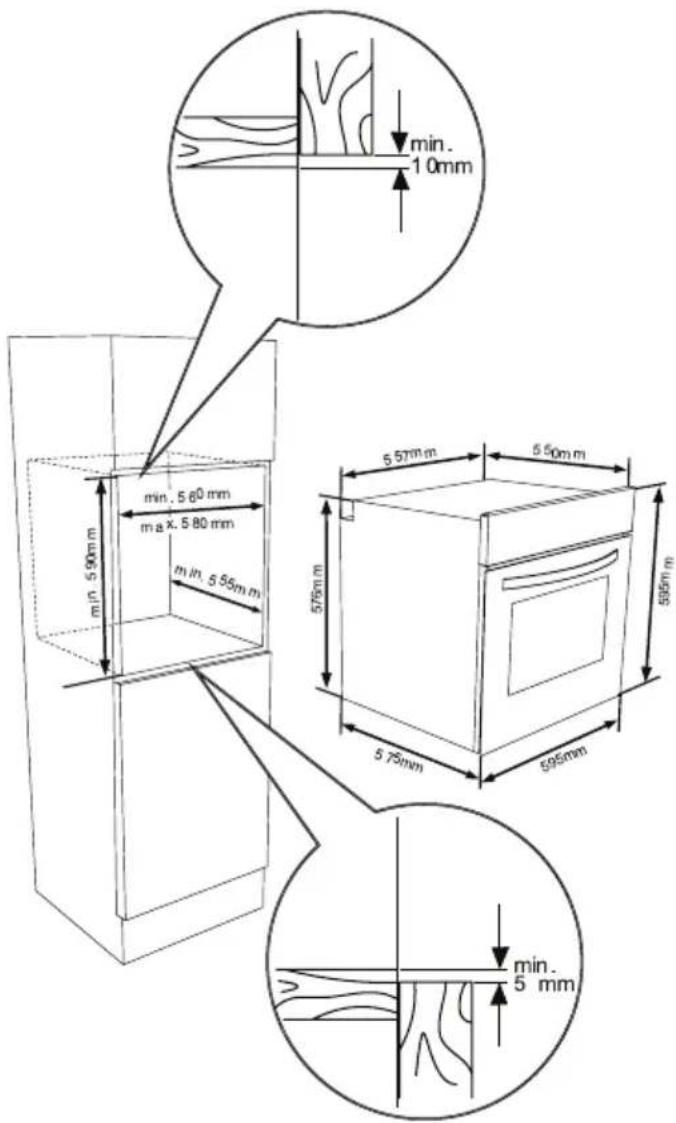

INTEGREERITUD AHJU PAIGALDAMINE

min. 600mm min. 56.0mm max. 56.0mm min. 555mm 5.78mm 5.57mm 5.50mm 57.9mm 59.5mm min. 5 mm

min. 10mm min. 5.90mm min. 5.60 mm m a x. 5.80 mm min. 5.55mm 5.75mm 5.57mm 5.50mm 5.95mm 5.75mm 5.95mm min. 5 mm

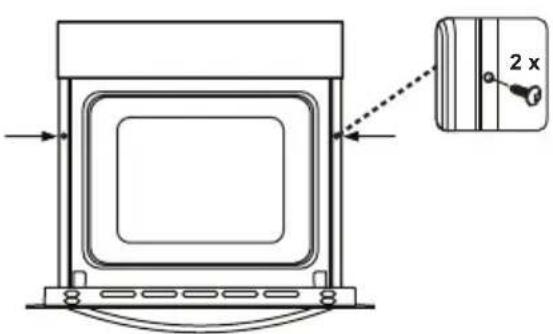

Sisestage ahi ette surudes kappi sisse. Avage ahju uks ja sisestage kaks kruvi ahjuraamil asuvatesse avadesse. Kui toote raam on vastu kapi puitpinda, keerake kruvid kinni.

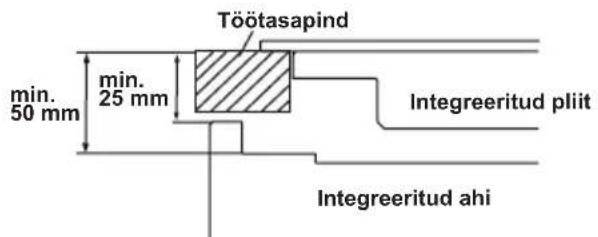

Töötasapind min. 50 mm min. 25 mm Integreeritud pliit Integreeritud ahi

Kui ahi paigaldatakse pliidiplaadi alla, peab tööpinna ja ahju pealmispaneeli vahele jääma vähemalt 50 mm ning tööpinna ja juhtpaneeli pealispinna vahele vähemalt 25 mm vaba ruumi.

INTEGREERITUD AHJU JUHTMEÜHENDUSD JA OHUTUS

Juhtmete ühendamise ajal tuleb rangelt järgida järgmisi juhiseid.

– Maanduskaabel tuleb ühendada maandusmärgisega kruvi kaudu. To-itekaabli ühendus peab olema selli-ne nagu on näidatud joonisel 6. Kui paigalduskohas puudub eeskirjadele vastab pistikupesa, pöörduge kohe ametliku teeninduse poole.

– Maandatud pistikupesa peab asuma seadme vahetus läheduses. Ärge kasutage pikendusjuhet.

- Toitekaabel ei tohi puutuda vastu too-te kuumi pindu.

- Toitekaabli kahjustuse korral võtke ühendust ametliku teenindusega. Kaabli peab vahetama välja ametlik teenindus.

- Seadme peab kaabeldusega ühenda-ma ametlik teenindus. Kasutada tuleb H05VV-F tüüpi toitekaablit.

– Valesti teostatud kaabeldus kahjustab seadet. Selline kahjustus ei ole garantiiga kaetud.

– Seade on möeldud ühendami-seks 220-240V\~ vooluvõrku. Kui vooluvõrgu andmed on sellest erine-vad, võtke kohe ühendust ametliku

teenindusega.

- Tootjafirma lükkab tagasi igasuguse vastutuse kahjustuste ja kahjude eest, mis on põhjustatud ohutusnormide eiramisest!

- Seadme juhtmeühendused peab teostama ametlik teenindus. Seade on möeldud

- 220-240 V\~vooluvõrku ühendamiseks. Kui vooluvõrgu andmed on nimetatutest erinevad, võtke kohe ühendust ametliku teenindusega. Seade on mõeldud pistikuga või fikseeritud ühenduse abil vooluvõrku ühendamiseks. Toote ja vooluvarustuse (vooluvõrk) vahele tuleb teil paigaldada kahepooluseline lüliti, mille lülituskontaktide vaheline kaugus on vähemalt 3 mm. (20 A nominaal, viittoimimisega tüüp).

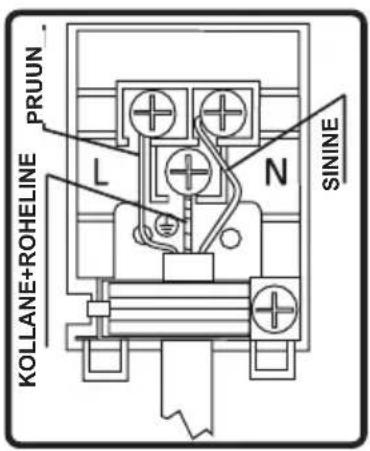

PRUUN KOLLANE+ROHELINE L N SININE

3.4. ÜLDISED HOIATUSED JA ETTEVAATUSABINÕUD

Teie seade on toodetud kooskõlas as-jakohaste elektriseadmeid puudutavad ohutusjuhistega. Hooldus- ja remonditöid võivad teostada ainult tootjafirma poolt välja öpetatud ametliku teeninduse tehnikud. Reegleid mittejärgides teostatud paigaldus- ja remonditööd võivad osutuda ohtlikeks.

Seadme töötamise ajal muutuvad välispinnad kuumaks. Ahju sisepindu kuumutavad elemendid ja väljuv aur on väga kuumad. Need sektsioonid on kuumad veel mõnda aega pärast seadme väljalülitamist. Ärge puudutage kuumi pindu. Hoidke lapsed eemal.

Ahjus toidu valmistamiseks tuleb sea-distada ahju funktsiooni ja temperatuuri seadistamise nupud ning programmeerida ahju taimer. Vastasel juhul ahi ei tööta.

Ärge asetage midagi avatud ahjuuksele. See võib ahju tasakaalust viia või kahjustada ust.

Kui te seadet ei kasuta, lahutage see vooluvõrgust.

Kaitske seadet ilmastiku eest. Ärge jätke seadet päikese, vihma, lume, tolmu jms kätte.

Ahjufunktsioonide juhtnupu kasutamine

Ahju funktsioonid

* Teie ahju funktsioonid võivad teie too-te mudelist sõltuvalt olla erinevad.

Sulatamisfunktsioon:

Ahju hoiatustuled lülituvad sisse ja ventilaator hakkab tööle.

Sulatamisfunktsiooni kasutamiseks võtke külmutatud toit ja asetage see ahju põhjast lugedes kolmandasse vahesse asetatud riiulile. Sulava toi-du alla on sulavast jääst põhjustatud tilkuva vee kogumiseks soovitatav asetada ahjuplaat. See funktsioon ei küpseta toitu vaid aitab seda sulatada.

Turbofunktsioon

Ahju termostaat ja hoiatustuled lülituvad sisse, kuumutamise röngaselement ja ventilaator hakkavad tööle.

Turbofunktsioon jaotab kuumust ühtlaselt ahju sees. Köikidel restidel asuvad köik toidud valmivad ühtlaselt. Soovitatav on ahju u 10 minutit eelkuumutada.

Staatiline

küpsetusfunktsioon:

Ahju termostaat ja hoiatustuled lülituvad sisse ning alumised ja ülemised kuumutuselemendid hakkavad tööle. Staatiline küpsetusfunktsioon kiirgab kuumust, tagades toidu küpsemise nii pealt kui alt. See on suurepärane kookide, küpsetatud pasta, lasanje ja pitsa valmistamiseks. Soovitatav on ahju 10 minutit eelkuumutada. Selles funktsioonis on parimate tulemuste saavutamiseks soovitatav küpsetada korraga ainult ühel tasandil.

Ventilaatorifunktsioon:

Ahju termostaat ja hoiatustuled lülituvad sisse, ülemine ja alumine

kuumutuselement ning ventilaator hakkavad tööle.

Funktsioon on eriti käepärane pagaritoodete küpsetamisel. Toidu küpsetamise eest kannavad hoolt ahjus asuvad ülemine ja alumine kuumutuselement ning õhuringlust tagav ventilaator, mis annab toidule kerge grilliefekti. Soovitatav on ahju u 10 minutit eelkuumutada.

Grillimisfunktsioon:

Ahju termostaat ja hoiatustuled lülituvad sisse ning grill hakkab tööle. Seda funktsiooni kasutatakse toitude grillimiseks. Kasutage küpsetamise ajal ahju ülemisi körgusi. Pintseldage traatresti kergelt öliga, et toit kinni ei jääks ja asetage toit resti keskele. Asetage alla alati alus, et tilkuv rasv ja mahlad kokku koguda. Soovitatav on ahju u 10 minutit eelkuumutada. Hoiatus! Grillimise ajal peab ahju uks olema suletud ja ahju temperatuuriks tuleb valida 190 °C.

Kiirgrillimisfunktsioon:

Ahju termostaat ja hoiatustuled lülituvad sisse ning grill ja ülemised kuumutuselemendid hakkavad tööle. Seda funktsiooni kasutatakse kiiremaks grillimiseks ja suurema pinna katmiseks näiteks liha grillimise puhul; kasutage ahju körgemaid riiulitasandeid. Pintseldage traatresti kergelt öliga, et toit kinni ei jääks ja asetage toit resti keskele. Asetage alla alati alus, et tilkuv rasv ja mahlad kokku koguda. Soovitatav on ahju u 10 minutit eelkuumutada. Hoiatus! Grillimise ajal peab ahju uks olema suletud ja ahju temperatuuriks tuleb valida 190 °C.

Topeltgrilli- ja ventilaatorifunktsioon

Ahju termostaat ja hoiatustuled lülituvad sisse ning grill, ülemised kuumutuselemendid ja ventilaator hakkavad tööle.

Seda funktsiooni kasutatakse paksemate toiduainete kiiremaks grillimiseks ja suurema pinna katmiseks. Ühtlase küpsetamise tagamiseks töötavad nii ülemised grillelemendid, grill kui ka ventilaator.

Kasutage ahju ülemisi riiuleid. Pintseldage traatresti kergelt öliga, et toit kinni ei jääks ja asetage toit resti keskele. Asetage alla alati alus, et tilkuv rasv ja mahlad kokku koguda. Soovitatav on ahju u 10 minutit eelkuumutada.

Hoiatus! Grillimise ajal peab ahju uks olema suletud ja ahju temperatuuriks tuleb valida 190 °C.

Pürolüütiline puhastamis- tsioon

Pürolüütiline puhastamisfunktsioon vöimaldab ahju sisemust pöhjalikult puhastada.

HOIATUS!

- Enne pürolüütilise funktsiooni aktiveerimist eemaldage maha läinud suuremad toidukogused ja veenduge, et ahi oleks seest tühi. Ärge jätke midagi ahju sisse (näiteks traatreste, madalaid plaate, sügavaid plaate jms) kuna tekkiv kõrge kuumus võib neid raskelt kahjustada.

- Enne pürolüütilise puhastamisfunktsiooni aktiveerimist eemaldage ahjust traatrestid ja restide toed (kui on olemas).

• Veenduge, et ahju uks on enne pürolüutilise puhastusfunktsiooni sisselülitamist suletud.
• Pürolüütilise puhastamisfunktsiooni käivitumisel ahju uks lukustatakse.
  • Kui ahju kohale on paigaldatud pliidiplaat, ei ole seda pürolüütilise puhastamisfunktsiooni ajal soovitatav kasutada. See võib põhjustada ülekuumenemist ja kahjustada mõlemat seadet.
• Pürolüütilise puhastamistsükli ajal muutub ahju uks kuumaks. Lapsed tuleks ahjust kuni selle jahtumiseni eemal hoida.
• Pürolüütilise puhastamisprotsessi lõpul kuvatakse displeile kellaaeg.

Pürolüütiline puhastamine

- Ahju sisemus on kaetud spetsiaalse kõrgele temperatuurile vastupidava emailiga.

- Pürolüütilise puhastamistoimingu käigus vöib ahjusisene temperatuur tõusta toidujääkide põletamiseks kuni 475 °C-ni. Teie ohutuse tagamiseks lukustub ahju uks automaatselt kogu pürolüütilise puhastamise ajaks.

- Puhastamise löppedes jääb ahju uks lukustatuks kuni ahju sisemus on maha jahtunud.

- Jahutusventilaator jääb töötama kuni ahi on maha jahtunud. Pärast toiduvalmistamist on soovitatav toidujäägid niiske švammiga eemaldada.

• lga pürolüütilise puhastamistsükli järel on soovitatav ahju sisemus sooja vette kastetud švammiga üle pühkida.
• Pürolüütilise puhastamise ajal võib toidujääkide lagunemise tulemusel ahjust eralduda teatud lõhna ja kerget suitsu, mis on täiesti normaalseks nähtuseks. Ahju puhastamisaurud võivad olla lindudele surmavad ning häirida lapsi ja koduloomi, mistõttu peavad kõik minema toimingu lõppemiseni teise tuppa. Pürolüüsi toimumise ajal tuleb ruumi, kus ahi asub, piisavalt tuulutada ja köögi uks tuleb kinni hoida, et hoida ära lõhna ja suitsu sattumine teistesse ruumidesse.

ENERGIA SÄÄSTMINE

Valmistamisaegade vähendamiseks vähendage kasutatava vedeliku või rasva kogust.

Valmistamise ajal ei tasu ahjuust avada.

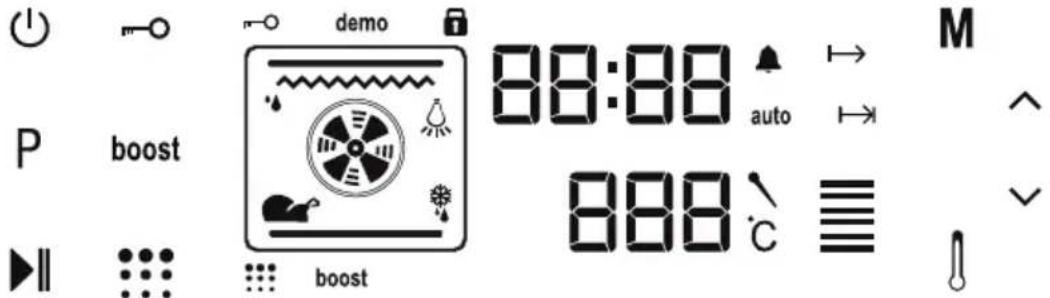

Pürolüütilise ahju puutetundliku juhtpaneeli kasutamine

demo 88:88 auto boost boost M ^ ↓

Režiimide kirjeldused
	Sisse/välja Lapselukki Pluss			^
P	Funktsiooni valimine Kiirenuts Minus			√
▶II	Esita/paus Termostaat Temperatuurinäidik			888
M	Režiim Taimerinäidik Piroläit line puhastamine			...

Juhtseade lülitub välja 5 minuti pärast, kui ühtegi funktsiooni ei ole valitud ega muudetud.

Seadet juhitakse puutetundlike nuppude abil. Funktsioone juhitakse vastavate puutetundlike alade puudutamise teel.

Juhtseadiseid kasutades jälgige, et puudutaksite korralikult nupu ala. Kui teie puudutus katab liiga suure pinna või on hoopis liiga väike, siis nupud ei toimi korralikult.

Jahutusventilaator lülitub seadme pindade jahedana hoidmiseks automaatselt sisse. Ventilaator jätkab töötamist kuni automaatse väljalülitumiseni; seda isegi siis, kui ahi ise on välja lülitatud.

Ahju funktsioonide valimine

Puudutage juhtseadme sisselülitamiseks 2 sekundi vältel SISSE/VÄLJA-nuppu. Ahi lülitub režiimi „OOTAMINE”. Selles

režiimis on teil võimalik valida soovitud küpsetusfunktsiooni, reguleerida temperatuuri, aktiveerida funktsiooni KIIRENDUS, muuta valmistamisaega, lõpuaega, köögikella ja jooksvat kellaaega.

Režiimi „OOTAMINE” ajal küpsetusfunktsiooni valimiseks puudutage nuppu P. Iga nupu P puudutamine muudab ahjufunktsioone järgnevalt kirjeldatud moel (teie ahjumudel ei pruugi kõiki küpsetusfunktsioone sisaldada):

Valgusti → Sulatamine → Turbo → Ülemine ja alumine → Ülemine ja alumine ventilaatoriga → Grill (küpsetusvardaga/-ta) → Topeltgrill (küpsetusvardaga/-ta) → Topeltgrill ventilaatoriga (küpsetusvardaga/-ta)

Kuvatakse valitud funktsiooniga seotud töötavad küttekehad ja tarvikud.

Kui nupuga P on valitud küpsetusfunktsioon, näidatakse temperatuurinäidikul varem

valitud temperatuuriväärtust. Seda väärtust saab näidiku külgedel asuvate PLUSS- ja MIINUSnuppudega muuta.. Temperatuuri saab muuta vahemikus: 50 °C kuni 275 °C.

Pärast soovitud funktsiooni valimist ning temperatuuri ja aja määramist puudutage ahju käivitamiseks START/STOP-nuppu.

Kui ahi on paigaldatud, tuleb juhiseid järgides seadistada kellaaeg.

Puudutage nuppu SISSE/VÄLJA, et lülitada ahi sisse ja minna režiimi „OOTAMINE”. Puudutage selle režiimi ajal mitu korda nuppu REŽIIM, kuni on valitud aeg. Näidiku vasakul poolel süttib aja sümbol. Kuvatud näidu muutmiseks kasutage nuppe PLUSS ja MIINUS. Kellaaja seadistamise lõpetamiseks puudutage veel kord nuppu REŽIIM.

Kellaaega on vaja uuesti seadistada ainult juhul, kui seade on pikemat aega olnud vooluvõrgust lahti ühendatud.

Valmistamisaja muutmine

Valmistamisaega saab muuta režiimides„OOTAMINE“ või „TÖÖTAMINE“.

Köögikella seadistamine

Puudutage nuppu REŽIIM, kuni ajanäidikul süttib köögikella sümbol ja „00:00”. Valige meeldetuletuseks sobiv ajavahemik, kasutades sümboli vilkumise ajal nuppe PLUSS ja MIINUS. Kui olete seadistamise lõpetanud, ärge vajutage möne sekundi vältel ühelegi nupule. Selle aja jooksul salvestatakse tehtud muudatused.

Kui taimer jõuab nulli, kostub hoiatussignaal ning ajanäidikul hakkavad vilkuma köögikellasümbol ja „00:00”. Üksköik millise nupu vajutamisel helisignaal vaikib ja sümbol kustub.

Küpsetamise kestuse muutmine

Selle funktsiooni abil saate küpsetada valitud ajaperioodi vältel. Valmistage toit küpsetamiseks ette ja pange toit ahju. Seejärel, valige soovitud küpsetusfunktsioon ja -temperatuur. Puudutage nuppu REŽIIM , kuni ajanäidikule ilmub kestussümbol. Kui taimer on selles asendis, valige taimeri PLUSS- ja MIINUS-nuppudega vajalik küpsetusperiood. Kui olete seadistamise lõpetanud, oodake kuni näidikule ilmub hetke kellaaeg ja kestussümbol jääb ühtlaselt põlema.

Kui taimer jõuab nulli, lülitub ahi välja, kostub helisignaal ja ekraanil hakkab vilkuma kestussümbol. Juhtseadmel üksköik millise nupu puudutamine peatab helisignaali.

Valmistamise lõpuaja seadistamine

Seda funktsiooni kasutatakse küpsetamise alustamiseks teatud aja möödumisel ja teatud aja vältel. Valmistage toit küpsetamiseks ette ja pange toit ahju. Seejärel, valige soovitud küpsetusfunktsioon ja -temperatuur.

Puudutage nuppu REŽIIM, kuni ajanäidikule ilmub küpsetamise kestuse sümbol. Kui taimer on selles asendis, valige taimeri PLUSS- ja MIINUS-nupuga vajalik küpsetusperiood. Kui olete seadistamise lõpetanud, oodake kuni näidikule ilmub hetke kellaaeg ja küpsetamise kestuse sümbol jääb ühtlaselt põlema.

Puudutage nuppu REŽIIM, kuni ajanäidikule ilmub küpsetamise lõpuaja sümbol. Kellaaeg ja küpsetamise kestuse sümbol hakkavad vilkuma. Kui taimer on selles asendis, valige taimeri

PLUSS- ja MIINUS-nuppudega vajalik küpsetusperiood. Kui olete seadistamise lõpetanud, oodake kuni näidikule ilmub hetke kellaaeg ja küpsetamise lõpuaja sümbol jääb ühtlaselt põlema.

Ahi arvestab välja vajaliku töötamisaja, lahutades selleks valitud lõpuajast küpsetamiseks kuluva ajavahemiku. Taimerist kostub helisignaal ja küpsetamise lõpuaja sümbol hakkab vilkuma. Taimeri üksköik millise nupu puudutamine peatab helisignaali.

Digitaimeri heli seadistamine

Signaali muutmiseks vajutage ja hoidke ajal, mil näidikule on kuvatud kellaaeg, 2 sekundi vältel nuppu MIINUS, kuni kostub helisignaal. Iga kord, kui pärast seda vajutada MIINUS-nuppu, kostub erinev signaalheli.. Signaalhelisid on kolme erinevat tüüpi. Valige soovitud heli ja ärge rohkem ühelegi nupule vajutage. Lühikese aja möödudes salvestatakse valitud signaalheli.

Võimendusfunktsioon

Seda funktsiooni kasutatakse eelkuumutamisaja lühendamiseks. NuppVÕIMENDUS süttib, kui on valitud funktsioon Turbo, Ventilaator, Staatiline või Pitsa. Eelkuumutamisele kuluva aja vähendamseks puudutage enne küpsetamise algust nuppu VÕIMENDUS.

Kasutage antud funktsiooni ahju võimalikult kiirelt soovitud temperatuurini kuumutamiseks. See režiim ei sobi toidu küpsetamiseks.

Lapselukufunktsioon

Lapselukku kasutatakse ahjuseadistuste soovimatu muutmise vältimiseks.

Lapseluku sisselülitamiseks puudutage 2 sekundi vältel LAPSELUKU-nuppu, kuni näidikule ilmub lapselukusümbol. Lapseluku väljalülitamiseks puudutage 2 sekundi vältel LAPSELUKU-nuppu, kuni lapselukusümbol kustub ekraanilt.

Lapseluku toimimise ajal on võimalik kasutada ainult SISSE/VÄLJA-nuppu. Kõik teised nupud jäävad lukustatuks.

TOIDUD	TURBO ALUMINE-ÜLEMINE ALUMINE-ÜLEMINE VENTILAATOR GRILL
	Termostaadi asend (°C)	Ahju tasand	Küpsetus-aeg (min)	Termostaadi asend (°C)	Ahju tasand	Küpsetus-aeg (min)	Termostaadi asend (°C)	Ahju tasand	Küpsetus-aeg (min)	Termostaadi asend (min)	Ahju tasand	Küpsetus-aeg (min)
Kihiline kook	170-190	2-3-4	35-45	170-190	2-3-4	35-45	170-190	2-3-4	25-35
Kook	150-170	2-3-4	30-40	170 -190	2-3-4	30-40	150-170	2-3-4	25-35
Küpsis 150-1	70	2-3-4	25-35	170-190	2-3-4	30-40	150-170	2-3-4	25-35
Grillitud lihapallid										200 7	10-15
Vett sisaldav toit	175-200	2	40-50	175-200	2	40-50	175-200	2	40-50
Kana				200	2-3-4	45-60	200	2-3-4	45-60	200	*	50-60
Lihalõik										200	6-7	15-25
Biifsteek										200	7	15-25
*Küpsetage lihavardaga...

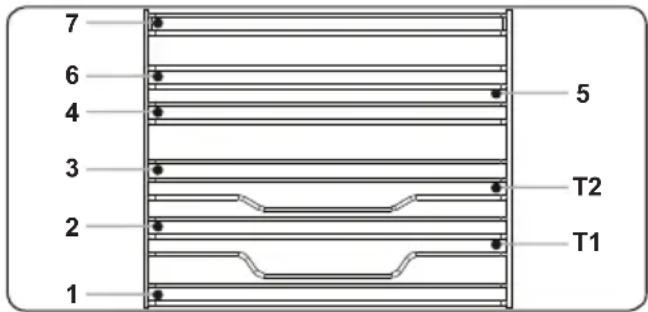

Traatriiul EasyFix

Esmakordsel kasutusel puhastage tarvikud põhjalikult sooja vee, pesuaine ja pehme puhta riidega.

7 6 4 3 2 1 5 T2 T1

• Sisesta tarvik ahju selle öigesse asendisse.
• Ventilaatori katte ja tarvikute vaheline kaugus peab olema vähemalt 1 cm.
• Toiduvalmistamise nõusid ja tarvikuid ahjust välja vöttes olge ettevaatlik. Kuumad toidud ja tarvikud võivad põhjustada põletusi.
• Tarvikud võivad kuumusega deformeeruda. Maha jahtudes muutub nende välimus ja toimimine normaalseks.
• Kandikuid ja traatreste võib asetada igale kõrgusele ühest seitsmeni.
• Teleskoopsiini saab asetada körgustele T1, T2.
• Körgust 3 on soovitatav kasutada ühel körgusel küpsetamiseks.
• Körgust T2 on soovitatav kasutada ühel körgusel küpsetamiseks koos teleskoopsiinidega.
• Körgusi 2 ja 4 soovitatakse kasutada kahel körgusel küpsetamiseks.
• Pöörlev traatrest tuleb asetada körgusele 3.
• Körgust T2 kasutatakse pöörleva traatresti kasutamiseks koos teleskoopsiiniga.

Tarvikud

Tootega on kaasas tarvikud. Samuti võite kasutada teistest allikatest ostetud tarvikuid, tingimusel, et need on leegija kuumuskindlad. Võite kasutada ka klaasnõusid, koogivorme ja ahjuvorme, mis on sobivad ahjus kasutamiseks. Teiste tarvikute kasutamisel järgige tootja juhiseid. Väikeste nõude kasutamisel asetage nõu traatrestile, kuna nõu peab asuma täiesti võre keskel. Kui valmistatav toit ei kata kogu ahjuplaati, kui toit on võetud sügavkülmikust või plaati kasutatakse grillimise ajal toidu mahlade kogumiseks, võib plaat muuta kuju. Seda põhjustab kõrge temperatuur toiduvalmistamise ajal. Plaat võtab uuesti oma vana kuju pärast toiduvalmistamist maha jahtudes. Tegemist on tavapärase füüsikalise nähtusega, mis leiab aset soojusülekande tulemusena. Purunemise vältimiseks ärge asetage klaasnõusid otse ahjust võttes kohe külma keskkonda. Ärge asetage külmadele ja märgadele pindadele. Asetage kuivale köögilapile ja laske aeglaselt jahtuda. Ahjus grilli kasutamisel soovitame teil kasutada võret (kui on kohane), mis oli ostmisel tootega kaasas. Traatvõre kasuatmisel asetage plaat rasva ja mahlade kogumiseks ühele alumistest ahjutasanditest. Puhastamise hõlbustamiseks võib plaadile lisada veidi vett. Nagu vastavates lõikudes on selgitatud, ärge üritage kasutada gaasigrilli ilma grilli kaitsekatteta. Kui teil on gaasil töötav grill, kuid grilli kuumuskaitse puudub või kui see on kahjustatud ja seda ei ole võimalik kasutada, küsige lähimast teeninduskeskusest vastav varuosa.

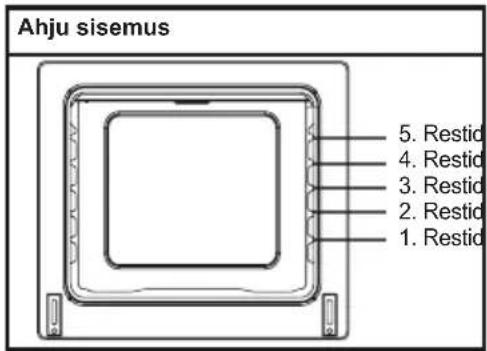

Ahju sisemus 5. Restid 4. Restid 3. Restid 2. Restid 1. Restid

Ahju tarvikud

Ahju tarvikud võivad teie toote mudelist sõltuvalt olla erinevad.

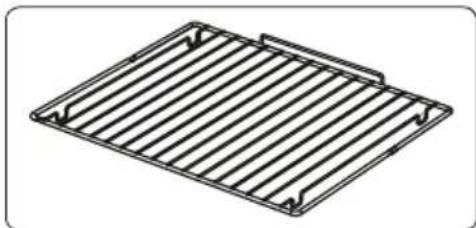

Traatrest

Traatresti kasutatakse grillimiseks või sinna erinevate toidunõude asetami-seks.

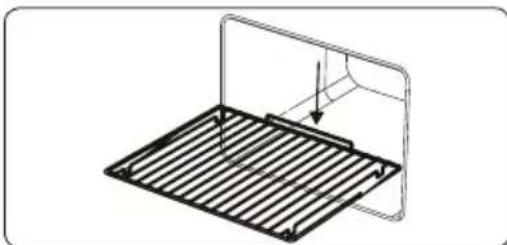

HOIATUS. Asetage rest ahjus sobivale tasandile ja suruge ahju sisse.

Madalat alust kasutatakse küpsetiste, nagu tordid jms, valmistamiseks. Aluse ahju sisemusse õigesti asetamiseks pange see sobivale tasandile

ja suruge ahju sisse.

Sügavat alust kasutatakse hautiste valmistamiseks. Aluse ahju sisemusse öigesti asetamiseks pange see sobivale tasandile ja suruge ahju sisse.

Tõmmake traatresti pildil näidatud viisil. Tõstke see klambritest vabastamise järel üles.

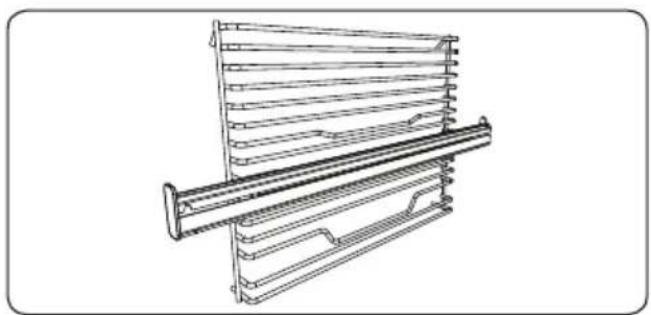

Traatriiul täiesti välja tömmatava teleskoopsiiniga Easyfix

Toidu kättesaadavuse parandamiseks ulatub teleskoopsiin täies ulatuses välja.

Esmakordsel kasutusel puhastage tarvikud põhjalikult sooja vee, pesuaine ja pehme puhta riidega.

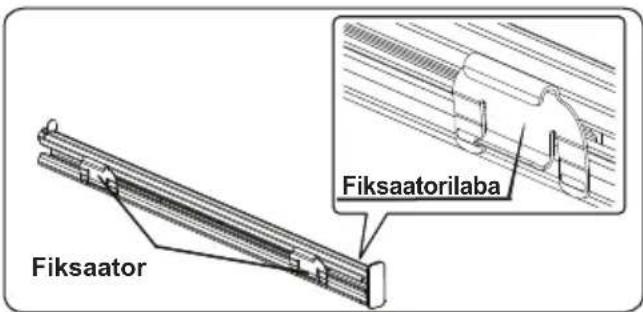

Fiksaator Fiksaatorilaba

• Traatriiulile paigutatud teleskoopsiinide kinnitamiseks on fiksaatoritel fiksaatorilabad.
• Eemaldage küljesiin. Vaadake jaotist „Traatriiuli eemaldamine“.

• Siinide ümberpaigutamiseks on igal teleskoopsiinil ülemised ja alumised fiksaatorid.

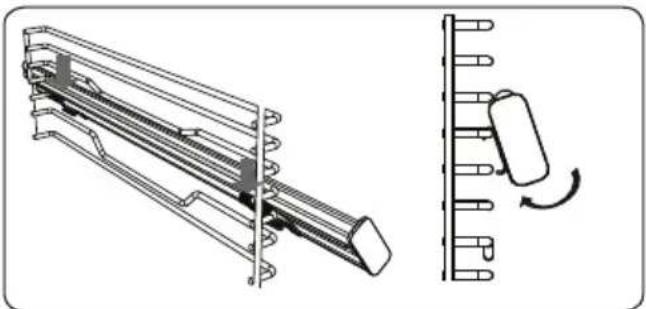

• Riputage teleskoopsiini ülemised fiksaatorid küljeriiuli körguse referentstraadile, vajutades samal ajal alumisi fiksaatoreid, kuni kuulete selgelt fiksaatorite kinnitumise heli küljeriiuli körguse fikseerimise traadi külge.
• Eemaldamiseks hoidke siini esikülge ja järgige eelpool kirjeldatud juhiseid vastupidises järjekorras.

Enne kui asute ahju puhastama veenduge, et köik juhtnupud on välja lülitatud ja seade on maha jahtunud. Eraldage seade vooluvörgust.

Ärge kasutage puhastusvahendeid, mis sisaldavad ahju emaileeritud ja värvitud pindu kriimustada

võivaid osakesi. Kasutage kreemjaid või vedelaid puhastusvahendeid, mis selliseid osakesi ei sisalda. Ärge kasutage kaustilisi kreeme, abrasiivseid puhas-tuspulbreid, karedat traatvilla ja kõvasid tööriistu, kuna need võivad pindu kah-justada. Juhul kui vedelik maha läheb ja ära kõrbeb, võib see emaili kahjustada. Puhastage maha läinud vedelikud kohe ära. Ärge kasutage ahju puhastamiseks auruga puhastajaid.

Ahju sisemuse puhastamine

Enne puhastamise algust tuleb ahi kindlasti vooluvõrgust lahutada. Ahju puhastamine önnestub kõige paremini, kui ahi on puhastamisel kergelt soe. Pühkige ahju pärast iga kasutamist pehme lapiga, mida on niisutatud seebivees. Seejärel pühkige ahju uuesti, seekord niiske lapiga, ja pühkige kuivaks. Täielik puhastamine, kasutades kuiva ja pulbertüüpi puhastusvahendeid. Katalüütilise emailiga raamidega toote puhul ei vaja siseraami

taga- ja külgseinad puhastamist. Kasutusest söltuvalt on aga soovitav need teatud perioodi möödudes siiski välja vahetada.

HOOLDAMINE

Ahju valgusti vahetamine

HOIATUS! Antud seadet võivad hooldada ainult volitatud hooldustöötajad või kvalifitseeritud tehnikud.

HOIATUS! Lülitage seade enne puhastamist välja ja laske maha jahtuda.

• Eemaldage klaasist kate ja seejärel valgusti pirn.
• Sisestage uus pirn (kuumuskindel kuni 300 °C) teie poolt eemaldatud pirni (230 V, 15-25 W, Type E14) asemele.
• Pange tagasi klaasist kate ja teie ahi on kasutamiseks valmis.
• Toode sisaldab G -tüüpi energiatõhususe valgusallikat.
• Valgusallikat ei saa lõppkasutaja asendada. Vaja on müügijärgset teenindust.
• Kaasasolev valgusallikas ei ole ette nähtud kasutamiseks teistes rakendustes.

Asendatav valgusallikas professionaali poolt

Lamp on loodud spetsiaalselt majapidamise küpsetusseadmes kasutamiseks. See ei sobi majapidamise ruumide valgustamiseks.

TEENINDUS JA TRANSPORT

NÕUDMISED ENNE TEENINDUSE POOLE PÖÖRDUMIST

Kui ahi ei tööta:

Ahi võib olla vooluvõrgust lahutatud, aset võib olla leidnud voolukatkestus. Meie mudelitel on taimer ja taimer ei pruugi olla õigesti seadistatud.

Kui ahi ei kuumuta:

Kui sisevalgusti ei põle:

Kontrollige, kas vooluvarustus on olemas. Kontrollige, kas lambipirn on defektne. Kui on defektne, vahetage pirn vastavalt juhendile.

Küpsetamine (kui ülemine/alumine küttekeha ei küpseta vördselt):

Kontrollige riiulite asendit, küpsetusperioodi ja temperatuuriväärtust vastavalt juhendile.

Kui teil on oma tootega nimetatutest erinevad probleemid, võtke ühendust ametliku teenindusega.

TRANSPORDIGA SEOTUD TEAVE

Kui on vaja seadet transportida:

Hoidke toote algpakend alles ja pan-ge toode transportimise ajaks sin-na sisse. Järgige pakendil olevaid transpordimärgiseid. Kinnitage liikuvad osad küpsetuspaneelide külge.

Asetage pealmise katet ja küpsetuspaneeli, katte ja ülemise katte vahele pa- ber ja kinnitage külgpinnad teibiga ahju külgpindade külge.

Kinnitage ahju siseklaasile teibiga papp või paber, et ahjus olevad restid ja alused seda transpordi ajal ei kahjustaks. Samuti teibiga ahju katte külgseinte kül-ge.

Kui originaalpakend puudub:

Kasutage meetmeid sisepindade (kla-as- ja värvitud pinnad) kaitsmiseks võimalike lõökide eest.

Hyvä asiakas,
