Classic 4.62 P-A - Muruniiduk AL-KO - Tasuta kasutusjuhend

Toote tüüp	Bensiinimuruniiduk
Bränd	AL-KO
Mudel	Classic 4.62 P-A
Kategooria	Muruniiduk
Mootori tüüp	4-taktiline, bensiin
Lõike laius	46 cm (ligikaudne)
Lõikekõrguse reguleerimine	Tsentraalne või ratta kaupa, mitu astet
Kogumiskorv	Jah, tasemeindikaatoriga
Lisafunktsioonid	Hakkpurskimine (multšimine), külgväljastus (valikuline)
Rataste ülekanne	Valikuline (sõltuvalt mudelist)
Käivitamine	Käsitsi (kaabliga) või elektriline (valikuline)
Kütus	Pliivaba bensiin, mootoriõli
Kaal	Umbes 30-40 kg (hinnang)
Hooldus ja puhastus	Puhastamine pärast kasutamist, tera kontroll ja teritamine, mootoriõli vahetus, õhufiltri ja küünla vahetamine
Ohutus	Ohutusriba, deflektoriklapp, mootori seiskamine riba vabastamisel
Varuosad ja remonditavus	Remont volitatud keskuses, originaalvaruosad soovitatud
Garantii	Seadusjärgne, vastavalt osturiigile
Üldine teave	Ainult eraotstarbeline, mitte kasutada nõlval >20°

Korduma kippuvad küsimused - Classic 4.62 P-A AL-KO

Kuidas käivitada AL-KO Classic 4.62 P-A muruniiduk?

Käivitamiseks veenduge, et paak sisaldab bensiini ja mootor on külm. Seadke õhuklapp asendisse 1 (kui on), tõmmake ohutusriba käepideme poole ja hoidke seda, seejärel tõmmake kiiresti käivituskaablit. Laske kaablil aeglaselt tagasi tulla. Kui mootor on soe, lülitage õhuklapp välja. Elektrilise käivitusega mudelitel keerake võtit pärast gaasi seadmist Start-asendisse.

Kuidas reguleerida lõikekõrgust?

Tsentraalne reguleerimine toimub reguleerimisnuppu all hoides ja käepidet alla (lühem lõige) või üles (kõrgem lõige) lükates. Üksiku ratta reguleerimiseks keerake ratta kruvi lahti, sisestage see soovitud kõrgusele vastavasse avasse ja keerake uuesti kinni. Veenduge, et kõik rattad on samal astmel.

Kuidas tühjendada rohukorvi?

Seiske mootor ja oodake tera täielikku peatumist. Tõstke deflektoriklapp üles, haakige rohukorv lahti, tõmmates seda tahapoole, tühjendage see, seejärel asetage see tagasi, tõstes uuesti klapi üles ja haakides selle tugedesse.

Millist õli ja bensiini kasutada?

Kasutage tavalist pliivaba bensiini. Mootoriõli puhul järgige mootori tootja soovitusi (tavaliselt 4-taktiline õli SAE 30 või 10W-30). Õli kogus on umbes 0,6 liitrit. Ärge kunagi täitke paaki üle.

Kuidas vahetada mootoriõli?

Laske mootoril jahtuda. Asetage kogumisnõu mootori alla, keerake tühjenduskork lahti (või kasutage süstalt, et imeda läbi täiteava). Laske kasutatud õlil täielikult välja voolata. Keerake kork uuesti kinni, seejärel täitke vastavalt spetsifikatsioonidele uue õliga. Utiliseerige kasutatud õli taaskasutuskeskuses.

Kuidas teritada või vahetada tera?

Ühendage süüteküünal lahti. Kallutage muruniiduk (karburaator ülespoole). Kandke kindaid. Demonteerige tera keskmise poldi eemaldamisega. Teritage viiliga või asendage uue tasakaalustatud teraga. Pingutage polt õige pöördemomendiga. Laske vajadusel professionaalil tasakaalustamist kontrollida.

Mida teha, kui mootor ei käivitu?

Kontrollige bensiini taset, gaasi asendit (Start-asendis), õhuklapi tööd, süüteküünalt (puhas, õige vahe), õhufiltrit (puhas). Veenduge, et ohutusriba on korralikult hoitud. Kui mootor on soe, lülitage õhuklapp välja. Elektriliste mudelite puhul kontrollige aku laetust.

Kuidas kasutada multšimisfunktsiooni?

Eemaldage rohukorv. Sisestage hakkpurskimiskomplekt väljalaskeavasse, kuni kuulete klõpsu. Multšimisniitmine peenestab rohu ja jätab selle murule. Heade tulemuste saavutamiseks niitke regulaarselt (maksimaalselt 2 cm lõik) kuival rohul, algkõrgus max 8 cm, lõppkõrgus min 4 cm.

Millised on olulised ohutusnõuded?

Ärge kunagi kasutage ilma kaitsevahenditeta (deflektor, korv või komplekt). Hoidke lapsed ja loomad eemal. Kandke kinnisi kingi ja pikki pükse. Ärge niitke nõlval >20°. Seiske mootor ja eemaldage küünal enne mis tahes hooldust. Ärge täitke kütust töötava mootoriga.

Kuidas talvel muruniidukit hoida?

Tühjendage bensiinipaak ja laske mootoril töötada kuni kütuse otsasaamiseni. Eemaldage küünal, valage silindrisse lusikatäis õli ja pange küünal tagasi. Puhastage seade. Võimalusel voldige juhtpult kokku. Hoidke kuivas ja külmumiskindlas kohas. Laadige käivitusakut iga 2 kuu tagant.

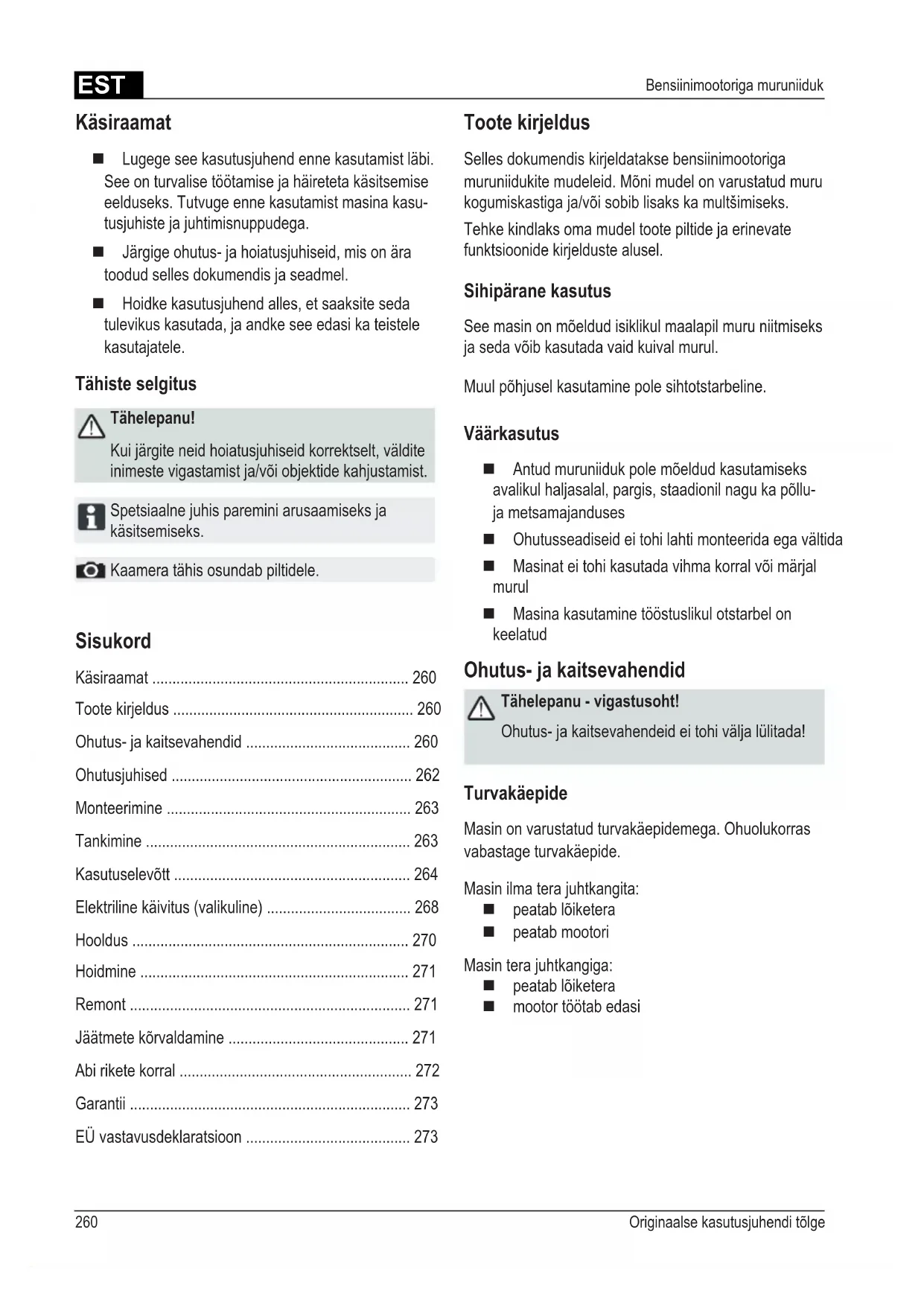

KASUTUSJUHEND Classic 4.62 P-A AL-KO

■ Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja häireteta käsitsemise eelduseks. Tutvuge enne kasutamist masina kasutusjuhiste ja juhtimisnuppudega.
Järgige ohutus- ja hoiatusjuhiseid, mis on ära toodud selles dokumendis ja seadmel.
Hoidke kasutusjuhend alles, et saaksite seda tulevikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusjuhiseid korrektselt, väldite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Kaamera tähis osundab piltidele.

Sisukord

Käsiraamat 260

Toote kirjeldus 260

Ohutus- ja kaitsevahendid 260

Ohutusjuhised 262

Monteerimine 263

Tankimine 263

Kasutuselevõtt 264

Elektriline käivitus (valikuline) 268

Hooldus 270

Hoidmine 271

Remont 271

Jäätmete körvaldamine 271

Abi rikete korral 272

Garantii 273

EÜ vastavusdeklaratsioon 273

Toote kirjeldus

Selles dokumendis kirjeldatakse bensiinimootoriga muruniidukite mudeleid. Mõni mudel on varustatud muru kogumiskastiga ja/või sobib lisaks ka multšimiseks.

Tehke kindlaks oma mudel toote piltide ja erinevate funktsioonide kirjelduste alusel.

Sihipärane kasutus

See masin on mõeldud isiklikul maalapil muru niitmiseks ja seda võib kasutada vaid kuival murul.

Muul põhjusel kasutamine pole sihtotstarbeline.

Väärkasutus

Antud muruniiduk pole möeldud kasutamiseks avalikul haljasalal, pargis, staadionil nagu ka põlluja metsamajanduses
■ Ohutusseadiseid ei tohi lahti monteerida ega vältida
■ Masinat ei tohi kasutada vihma korral või märjal murul
■ Masina kasutamine tööstuslikul otstarbel on keelatud

Ohutus- ja kaitsevahendid

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Turvakäepide

Masin on varustatud turvakäepidemega. Ohuolukorras vabastage turvakäepide.

Masin ilma tera juhtkangita:

■ peatab lõiketera
■ peatab mootori

Masin tera juhtkangiga:

■ peatab lõiketera
■ mootor töötab edasi

Klapp

Klapp kaitseb väljapaiskuvate osade eest.

1 Käivitusnöör 9 Lõikekõrguse reguleerija*
2 Start, stopp* 10 Tera juhtkang*
3 Peaülekanne* 11 Vario-ajam*
4 Turvakäepide 12 Käsiraamat
5 Ergonoomne kõrguse reguleerija* 13 Väljaviskesüsteem*
6 Täituvusnäidik* 14 Luuk*
7 Klapp* 15 Multšimiskiil*
8 Muru kogumiskast* * vastavalt mudelile

Masina sümbolid

	Tähelepanu!Ülim ettevaatlikkus käsitsemisel.		Enne niitmist tömmake masinaküljest süüteküünla juhe välja.
	Lugege enne kasutuselevõttu kasutusjuhend läbi! Vab		toripidur.
	Hoidke kõrvalseisjad ohupiirkonnast eemal! Lülitage p		sisse.
	Hoidke käed ja jalad masinast eemal!		Masina kaugjuhtimine Start / Stopp.
	Hoidke ohupiirkonnast eemal.

Elektrilise käivitusega masinate lisasümbolid

	Tähelepanu! Elektrilöögioht.
	Hoidke juhtmeid lõiketeradest eemal.
	Katkestage alati masina ühendus elektrivõrguga hooldustööde ajaks või kui juhe on kahjustada saanud.

Ohutusjuhised

Tähelepanu!

Seadme kasutamine on lubatud vaid tehniliste rikete puudumisel!

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Tähelepanu - tuleoht!

Tangitud masinat ei tohi jätta seisma ruumidesse, kus bensiiniaurud võiksid avatud leegi või sädemetega kokku puutuda!

Hoidke piirkond mootori, heitgaasi, aku, kütusepaagi jaoks murust, bensiinist, õlist puhas.

■ Hoidke kõrvalseisjad ohupiirkonnast eemal
■ Masina juht või selle käitaja vastutab önnetuste eest teiste inimestega või nende omandiga
Lapsed või ka teised inimesed, kes pole käsiraamatut lugenud, ei tohi seda masinat kasutada
Järgige kohalikke tingimusi, mis on seatud käitaja vanusele
■ Masina kasutamine alkoholi, narkootikumide või medikamentide mõju all on keelatud

■ Kandke kohaseid tööriideid

pikad püksid
jalanõud, mis püsivad kindlalt jalas ja pole libedad
kuulmiskaitse

■ asetage töö ajaks pähe

jälgige, et olete tasasel pinnal

niitke nõlva juures alati muruga risti, mitte kunagi üles-alla liikudes

• ärge niitke nõlvadel, mille tõusunurk on rohkem kui 20°
  ■ eriti ettevaatlik tuleb olla pööramisel

■ Niita võib ainult küllaldase päevavalguse või kunstliku valgustuse korral

■ Hoidke keha, liigesed ja riided masinast eemal

■ Järgige tööajale seatud riiklikke tingimusi

■ Töövalmis masina järelvalveta jätmine on keelatud

■ Niita võib ainult terava lõiketeraga

■ Masina käitamine kahjustunud kaitseseadete/kaitsevõredega on keelatud

■ Masina käitamine ilma täielikult integreeritud kaitseseadeteta on keelatud (nt: klapp, muru kogumisseade)

■ Vaadake enne masina iga kasutuskorda, et see pole kahjustada saanud; enne uut kasutuskorda tuleb kahjustatud varuosad lasta välja vahetada

Seisake mootor ning oodake kuni masin on täielikult seiskunud ja tömmake süüteküünla juhe välja

■ masina juurest lahkudes
pärast rikete esinemist
■ enne blokeeringute vabastamist
■ enne ummistuste eemaldamist
pärast kokkupuudet võõrkehadega
kui seadmel esineb rikkeid või ebaharilikke vibratsioone

Enne muruniiduki taaskäivitamist ja sellega töötamist viige läbi põhjalik kontroll kahjustuste suhtes ja vajaduse korral ka parandustööd.

■ Ühendage taas süüteküünla juhe ja käivitage mootor

pärast rikke kõrvaldamist (vt rikete tabel) ja masina kontrollimist
pärast masina puhastamist

■ Kontrollige niidetavat pinda põhjalikult enne muruniiduki kasutamist ning eemaldage kõik võõrkehad

■ Olge veelgi tähelepanelikum, kui pöörate muruniidukit ümber või tömbate seda enda suunas

■ Masinaga üle takistuste liikumine on keelatud (nt oksad, puujuured)

■ Eemaldage niidetud rohi alles siis, kui mootor on seisatud
Lülitage mootor/lõiketera välja, kui ületate murupinna, mida te niita ei soovi
■ Masina tõstmine või kandmine on keelatud, kui mootor veel töötab
Kui lisate parasjagu bensiini või mootoriõli, siis on söömine ja joomine keelatud
■ Vältige bensiiniauru sissehingamist
■ Juhtige seadet sammukiirusel
■ Enne kasutamist kontrollida, kas mutrid, kruvid ja poldid on kindlalt kinni

Monteerimine

Järgige kaasa antud monteerimisjuhendit.

Tähelepanu!

Masinat tohib käsitseda alles siis, kui see on täielikult kokku monteeritud.

Tankimine

Enne muruniiduki kasutuselevõttu tuleb seda tankida.

Hoiatus - tuleoht!

Bensiin ja öli süttivad väga kergesti!

Järgige alati kaasa antud mootori tootja kasutusjuhendit.

Varustus

	Bensiin Mootoriõli
Tüüp bensiin /	pliivaba vt mootori tootja nõudeid
Täitekogus vt	mootori tootja nõudeid	ca 0,6 l

Ohutus

Hoiatus!

Mootori töötamine suletud ruumides on keelatud. Mürgistusoht!

■ Hoidke bensiini ja öli vaid nende jaoks ette nähtud mahutites
■ Lisage ja eemaldage bensiini ja öli vaid jahtunud mootori korral vabas öhus
■ Bensiini või öli lisamine on keelatud, kui mootori veel töötab
■ Paagi ületäitmine on keelatud (bensiin paisub)
■ Tankimise ajal on suitsetamine keelatud
Kütusepaagi korgi avamine on töötava või kuuma mootori ajal keelatud
Kui paak või selle kork on kahjustunud, tuleb see välja vahetada
■ Sulgege kütusepaagi kork alati tugevalt
■ Kui bensiin on välja voolanud:

■ mootori käivitamine on keelatud
vältige süütesüsteemiga katsetamist
puhastage masin

■ Kui mootoriõli on välja voolanud:

■ mootori käivitamine on keelatud
- eemaldage välja voolanud mootoriõli sideaine või lapiga ning visake need korrektselt ära
puhastage masin

Kasutatud öli puhul on keelatud:

■ koos prügiga ära visata
■ kanalisatsioonisüsteemi, äravoolutorusse või maapinnale valada

Soovitame viia vana öli suletud mahutis taaskasutuskeskusesse või klienditeeninduspunkti.

Bensiini lisamine

1. Keerake maha kütusepaagi kork, asetage puhtale pinnale.
2. Kasutage bensiiniga täitmiseks lehtrit.
3. Sulgege kütusepaagi ava korralikult ja puhastage.

Mootoriõliga täitmine

1. Keerake maha ölipaagi kork, asetage see puhtale pinnale.
2. Kasutage öliga täitmiseks lehtrit.
3. Sulgege õlipaagi ava korralikult ja puhastage.

Kasutuselevõtt

Tähelepanu!

Kui lõike- või kinnitusosad logisevad, need on kahjustada saanud või kulunud, siis ei tohi masinat kasutusele võtta! Enne iga kasutuselevõttu tuleb masin põhjalikult üle vaadata.

Kaamera sümbol järgmistel lehekülgedel viitab joonistele, Ik 4–7.

Lõikekõrguse reguleerimine

Tähelepanu - vigastusoht!

Lõikekõrgust võib reguleerida vaid siis, kui mootor on välja lülitatud ja lõiketera on paigal.

• Seadke alati köik rattad samale löikekörgusele.
• Lõikekõrguse reguleerimise funktsioon sõltub mudelist.

Tsentraalne lõikekõrguse reguleerimine (1)

1. Hoidke löikekörguse tsentraalse reguleerimise nuppu all (1/1).

Madalama muru jaoks vajutage tsentraalse reguleerimise käepide alla (1/2)
Körgema muru jaoks tömmake tsentraalse reguleerimise käepide üles (1/2)
Kuvatakse lõikekõrguse tsentraalse reguleerimise astet (1/3)

1. Vabastage nupp soovitud lõikekörgusel.

Lõikekõrguse reguleerimine telje kaupa või tsentraalselt (2, 3)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule või paremale vastavalt soovitud lõikekõrgusele.
3. Fikseerige hoob.
4. Liigutage hoob köikide rataste puhul samasse positsiooni.

Üksikratta kiir- või tsentraalne reguleerimine (4)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule või paremale vastavalt soovitud lõikekõrgusele.
3. Fikseerige hoob.
4. Liigutage hoob kõikide rataste puhul samasse positsiooni.

Üksikratta körguse reguleerimine (1)

1. Kruvige lahti rattakruvi.
2. Asetage rattakruvi söltuvalt löikekörgusest sobivasse avasse.
3. Kruvige rattakruvi kinni.
4. Asetage kruvi köikide rataste puhul samasse avasse.

Tsentraaltelje körguse reguleerimine (C)

1. Asetage mölemad pöidlad telgede otsa.
2. Asetage sõrmed niiduki korpuse alla.
3. Tõmmake telg mõlema põidlaga senisest lõikekõrguse sälgust välja.
4. Liigutage telg mõlema põidlaga soovitud lõikekõrguse sälgu juurde ja laske sellel fikseeruda.
5. Liigutage hoob köikide rataste puhul samasse positsiooni.

Niitmine muru kogumiskastiga

Tähelepanu - vigastusoht!

Muru kogumiskasti võib eemaldada või tagasi asetada vaid siis, kui mootor on välja lülitatud ja kui lõiketera seisab.

1. Töstke klapp üles ja riputage muru kogumiskast hoidikusse (8).

Täituvusnäidik

Täituvusnäidik on öhuvoolust tulenevalt niitmise ajal üleval (7a).

Kui muru kogumiskast on täis, on täituvusnäidik all (7b). Muru kogumiskasti tuleb tühjendada.

Muru kogumiskasti tühjendamine

1. Töstke klapp üles.
2. Võtke muru kogumiskast hoidikust ja tömmake välja (8).
3. Tühjendage muru kogumiskasti.
4. Tõsta klapp üles ja riputage muru kogumiskast taas hoidikusse (8).

Niitmine ilma muru kogumiskastita

Tähelepanu!

Niita tohib vaid siis, kui muru kogumiskastita klapi vedruklamber funktsioneerib korralikult.

Klapp kinnitub vedrujõul muruniiduki korpuse külge. Sel juhul ei visata niidetud muru tagant välja.

Multšimine koos multšimiskiiluga (valikuline)

Multšimisel ei koguta niidetud muru kokku, vaid see jääb pinnale maha. Multš kaitseb maapinda kuivamise eest ning varustab seda toitainetega.

Parima tulemuse saavutate, kui niidate regulaarselt umbes 2 cm. Ainult noor muru pehme lehekattega köduneb kiiresti.

■ Muru kõrgus enne multšimist: maks 8 cm
■ Muru körgus pärast multšimist: min 4 cm

Kohandage sammukiirus multšimisele vastavaks, ärge köndige liiga kiiresti.

Multšimiskiilu rakendamine

Tähelepanu - vigastusoht!

Multšimiskiilu võib sisestada või eemaldada vaid siis, kui mootor on välja lülitatud ja kui lõiketera seisab.

1. Muru kogumiskasti eemaldamine ( 8).
2. Tõstke klapp üles ja sisestage väljaviskešahti multšimiskiil (9). Riiv peab fikseeruma.

Kui multšimiskiil ei fikseeru, võib süsteem ja lõiketera kahjustada saada.

Eemaldage multšimiskiil

1. Töstke klapp üles.
2. Vabastage multšimiskiilu riiv ( 10/1).
3. Tõmmake multšimiskiil välja ( 10/2).

Niitmine külgväljaviskega (valikuline)

Tähelepanu - vigastusoht!

Külgväljaviskesüsteemi võib eemaldada või tagasi asetada vaid siis, kui mootor on välja lülitatud ja kui lõiketera seisab.

Külgväljaviskesüsteemi sisestamine

1. Eemaldage muru kogumiskast ja sisestage multšimiskiil.
2. Tõstke külgväljaviskesüsteemi kate üles ja hoidke seda kinni (11/1).
3. Sisestage külgväljaviskekanal ( 11/2).
4. Sulgege kate aeglaselt. Kate kaitseb külgväljaviskekanalit väljakukkumise eest.

Eemaldage külgväljaviskesüsteem

1. Tõstke külgväljaviskesüsteemi kate üles ja hoidke seda kinni (11/1).
2. Eemaldage külgväljaviskesüsteem ja sulgege kate (11/2).

Käepideme kohandamine (valikuline)

Nupuga reguleerimine

1. Hoidke mölemat nuppu põhikäepidemel all ja seadke sisse soovitud asend (12/1).
2. Vabastage nupud, et põhikäepide fikseeruks.

Klambrisüsteem

1. Hoidke tala kinni ja vabastage mölemad klambrid (12/2).
2. Viige tala soovitud asendisse.
3. Sulgege klambrid.

Mootori käivitamine

Tähelepanu - mürgistusoht!

Mootori töötamine suletud ruumides on keelatud.

Tähelepanu - vigastusoht!

Masina kallutamine käivitamisel on keelatud.

• Käivitage mootor vaid siis, kui löiketera on monteeritud (löiketera tsentrifugaalmass)
• Töösooja mootori käivitamisel on öhuklapi või ujutusnupu kasutamine KEELATUD
• Regulaatori seadistusi ei tohi mootoril muuta

■ Masina käivitamine on keelatud, kui väljaviskekanal pole ühe järgneva osaga kaetud:

muru kogumiskast
klapp
multšimiskiil

Käivitage käivituslüliti ettevaatlikult ja vastavalt tootja juhistele
Jälgige, et teie jalad on löikemasinast küllalt kaugel
■ Käivitage masin madalama muru peal

Asendinäidud masinal:

Öhuklapp*Sisse Välja
Masinakaugjuhtimine*Start Stopp
Masinakaugjuhtiminekoos öhuklapiga*
Vario-ajam*Kiire Aeglane
Tera juhtkang*Sisse Välja

* vastavalt mudelile

Manuaalne käivitamine

ilma masina kaugjuhtimiseta, koos õhuklapiga

ÖhuklappSisse Välja

1. Seadke õhuklapp asendisse 1 ( 12/1).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) – turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).
4. Pärast mootori eelsoojendust seadke (ca. 15–20 sekundit) õhuklapp asendisse 2 (13/2).

Mootoril on püsiventiil.

Pöörete arvu pole võimalik reguleerida.

kaugjuhtimiseta masin, ujutusnupuga (16)

1. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10 °C, siis vajutada ujutusnuppu 5x.
2. Viige turvakäepide põhikäepideme vastu ja hoida seda kinni (17) – turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).

Mootoril on püsiventiil.

Pöörete arvu pole võimalik reguleerida.

kaugjuhtimiseta masin, ilma ujutusnupu/õhuklapita

1. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) – turvakäepide ei fikseeru.
2. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).

Mootoril on püsiventil.

Pöörete arvu pole võimalik reguleerida.

kaugjuhtimisega masin, koos õhuklapiga

Masinakaugjuhtiminekoos õhuklapiga

1. Seadke kiirendushoob asendisse (141).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) – turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).
4. Pärast mootori eelsoojendust seadke (ca. 15–20 sekundit) kiirendushoob ja vahelisse asendisse (14/2).

kaugjuhtimisega masin, ilma ujutusnupu/õhuklapita

MasinakaugjuhtimineStart Stopp

1. Seadke kiirendushoob asendisse (201).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) - turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).
4. Pärast mootori eelsoojendust seadke (ca. 15–20 sekundit) kiirendushoob ja vahelisse asendisse (20).

kaugjuhtimisega masin, ujutusnupuga (16)

Masina kaugjuhtimine Start Stopp

1. Seadke kiirendushoob asendisse (2011).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10 °C, siis vajutada ujutusnuppu 5x.
3. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) - turvakäepide ei fikseeru.
4. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (18).
5. Niipea kui mootor töötab, seadke kiirendushoob soovitud mootori pöörete arvu saavutamiseks ja vahelisse asendisse (10).

Elektriline käivitus (valikuline)

Elektriline käivitus koos ujutusnupuga (16)

1. Seadke kiirendushoob asendisse „START“ (15/1).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10 °C, siis vajutada ujutusnuppu 5x.
3. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) – turvakäepide ei fikseeru.
4. Keerake süütevõtit süütelukus paremale lõpuni välja (19).
5. Niipea kui mootor töötab, laske süütevõti lahti (liigub tagasi asendisse „0“).
6. Seadke kiirendushoob vastavalt mootori soovitud pöörete arvu saavutamiseks ja vahelisse asendisse (15/2).

Elektriline käivitus ilma ujutusnupu/õhuklapita (15)

1. Seadke kiirendushoob asendisse „START“ (15/1).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) – turvakäepide ei fikseeru.
3. Keerake süütevõtit süütelukus paremale lõpuni välja (19).
4. Niipea kui mootor töötab, laske süütevõti lahti (liigub tagasi asendisse „0“).
5. Seadke kiirendushoob vastavalt mootori soovitud pöörete arvu saavutamiseks ja vahelisse asendisse (15/2).

Tera juhtkang (valikuline)

Tera juhtkang Sisse Välja

Tera juhtkangiga saab lõiketera lahti ja kinni põkata samal ajal kui mootor töötab.

Lõiketera kinni põkkamiseks

1. Liigutage turvakäepide põhikäepideme vastu ja hoidke seda kinni (17) - Turvakäepide ei fikseeru.
2. Lükake põkkamishoob alusest eemale ( 21/1) - Lõiketera põkatakse kinni.

Lõiketera lahti põkkamine.

1. Vabastage turvakäepide ( 25).
2. Lõiketera põkatakse lahti.
3. Põkkamishoob liigub tagasi algasendisse (21/2).

Mootori väljalüliamine

Tera juhtkangita masin

1. Asetage kiirendushoob asendisse

1. Vabastage turvakäepide ( 25).

- Mootor lülitub välja.

Tähelepanu - raskete lõikevigastuste oht!

Mootor võib veel pärast väljalülitamist edasi töötada. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Masin tera juhtkangiga

Tera juhtkang

Sisse

Välja

1. Vabastage turvakäepide (25).

2. Seadke kiirendushoob asendisse 📇 (20/2).

- Mootor lülitub välja.

Tähelepanu - raskete lõikevigastuste oht!

Mootor võib veel pärast väljalülitamist edasi joosta. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Peaülekanne (valikuline) (2)

Tähelepanu!

Lülitage ülekanne sisse vaid töötava mootori korral.

Peaülekande sisselülitamine

1. Viige ülekande sisselülituskäepide peatala vastu ja hoidke seda kinni (22) – ülekande sisselülituskäepide ei fikseeru.
2. Peaülekanne lülitub sisse.

Peaülekande väljalülitamine

1. Vabastage ülekande sisselülituskäepide ( 24).
2. Peaülekanne lülitatakse välja.

Vario-ajam (Speed Control) (valikuline)

Vario-ajam

Kiire

Aeglane

Aktiveerige hoob vaid töötava mootori korral. Aktiveerimine ilma mootori ülekandeta vöib ajami mehhanismi kahjustada.

Kõrgema kiiruse jaoks tömmake hoob (23) suunas (3/2)
■ Madalama kiiruse jaoks tömmake hoobe (23) suunas (3/1)

Kohandage sõidukiirust alati vastavalt pinna- ja murutingimustele.

Hooldus

Tähelepanu - vigastusoht!

• Enne mis tahes hooldustöid tuleb mootor välja lülitada ning süüteküünal välja tömmata.
• Mootor võib veel pärast väljalülitamist edasi joosta. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.
• Kandke alati töökindaid, kui hooldate löikeseadme!

■ Kontrollige muru kogumisseadet regulaarselt, et see funktsioneeriks ja pole kulunud
■ Puhastage masinat pärast iga kasutuskorda
■ Masina pritsimine veega on keelatud Sisseimbuv vesi võib põhjustada rikkeid (süüteseade, karboraator)
■ Kontrollige lõiketera regulaarselt kahjustuste eest
■ Asendage vigane mürasummuti alati välja

Niiduki kallutamine

Vastavalt mootori tootjale peab:

■ karburaator/öhufilter olema ülespoole suunatud (26)
■ süüteküünal olema ülespoole suunatu (27)

Järgige mootori tootja kasutusjuhendit!

Lõiketera teritamine / väljavahetamine

Nüri või kahjustunud lõiketera võib teritada / uuendada lasta ainult klienditeeninduses või volitatud kvalifitseeritud personali poolt
■ Nüri lõiketera tuleb tasakaalustada

Tähelepanu!

Tasakaalustamata tera põhjustab tugevaid vibratsioone ja võib kahjustada muruniidukit.

Käivitusaku laadimine (valikuline)

Käivitusaku ei nõua hooldust ja see laeb end tavaliselt niidukis töötades.

Eriolukordades peab kasutaja akut ise laadima:

■ Enne niiduki esmakordset kasutuselevõttu
■ Aku tühjendamine enne talvepuhkust või pikemat seismist (> 6 kuud)

Laadimine:

1. Võtke akulaadija aku kastist.
2. Eemaldage akukaabel mootorikaabli küljest (28).
3. Ühendage akukaabel akulaadija kaabliga (29).
4. Ühendage akulaadija vooluvõrguga. Vooluvõrgu pinge peab akulaadija võrgupingele vastama.

Laadimisaeg on ca. 36 tundi.

Kasutada võib ainult kaasa antud originaalset akulaadijat.

Tähelepanu!

• Käivitusakut võib laadida vaid kuivas, hästi ventileeritud ruumis.
• Muruniiduki kasutamine laadimise ajal on keelatud.

Mootori hooldus

Mootoriõli vahetamine

1. Öli kogumiseks asetage valmist sobiv mahuti.
2. Laske ölil läbi öli täiteava täielikult välja joosta või pumbake välja.

Visake kasutatud mootoriõli keskkonnasõbralikult ära!

Soovitame viia vana öli suletud mahutis taaskasutuskeskusesse või klienditeeninduspunkti.

Vana õli ei tohi

• koos prügiga ära visata
• valada kanalisatsiooni või äravoolutorusse
• maapinnale valada

Õhufiltri vahetamine

■ Järgige mootori tootja nõudeid.

Süütekünün la vahetamine

■ Järgige mootori tootja nõudeid.

Peaülekanne (valikuline)

Ühendage köritrossiga

Kui töötava mootori ajal ei ole võimalik peaülekannet enam sisse- või välja lülitada, tuleb antud kõritrossi järele anda.

Tähelepanu!

Kõritrossi võib liigutada vaid siis, kui mootor on välja lülitatud.

1. Seadke kõritrossi reguleeritav osa noole suunas (30).
2. Seadistuse kontrollimiseks käivitage mootor ja lülitage sisse peaülekanne.
3. Kui peaülekanne ikka veel ei tööta, tuleb muruniiduk klienditeenindusse või volitatud kvalifitseeritud personali juurde viia.

Peaülekanne on hooldusvaba.

Hoidmine

Tähelepanu - plahvatusoht!

Masinat ei tohi avatud leegi või kuumaallika juures hoida.

■ Laske mootoril jahtuda
■ Ruumi säästvaks hoidmiseks tuleb põhikäepideme üles tõsta (31, 32)
■ Hoidke seade kuivas kohas ja laste ning mittekompetentsete isikute käeulatusest välja
■ Käivitusaku hoidmine külma eest kaitstuna
Käivitusakut tuleb aeg-ajalt uuesti laadida
■ Tühjendage kütusepaaki
■ Tõmmake süüteküünal välja

Remont

Parandustöid vöib teha vaid klienditeenindus vöi volitatud kvalifitseeritud personal.

Jäätmete körvaldamine

Kulunud seadme, patareide või akude äraviskamine majapidamisprügiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ära visata.

Abi rikete korral

Tähelepanu!

Tera ja mootori võlli ei tohi omavahel joondada.

Rike Lahendus
Mootor ei hakka tööle▪ Lisage	bensiini▪ Seadke kiirendushoob asendisse „Start“▪ Lülitage sisse öhuklapp▪ Viige mootori lülituskäepide peatala vastu▪ Kontrollige süüteküünlaid, vajadusel vahetage välja▪ Puhastage öhufiltrit▪ Pöörake niiduki tera vabalt▪ Laadige käivitusakut▪ Käivitage niidetud pinnal
Mootori võimsus langeb▪ Reguleerige lõikekõrgust▪ Teritage/uuendage niiduki tera▪ Puhastage väljaviskekanalit/korpuset▪ Puhastage öhufiltrit▪ Vähendage töökiirust
Ebaühtlane lõikus▪ Teritage/uuendage niiduki tera▪ Reguleerige lõikekõrgust
Muru kogumiskast ei täitu küllaldaselt	▪ Reguleerige lõikekõrgust▪ Laske murul kuivada▪ Teritage /uuendage niiduki tera▪ Puhastage muru kogumiskasti võre▪ Puhastage väljaviskekanalit/korpust
Peaülekanne ei tööta▪ Andke	kõritrossist järele▪ Vigane kiilrihm▪ Võtke ühendust klienditeeninduse-töökojaga▪ Eemaldage mustus peaülekandelt, hammasrihmalt ja ajamilt▪ Määrige pöördnukkidega vabakäigusidurit (tasshammasratas veetaval võllil)määrdega
Rattad ei tööta, kui ajam on sisselülitatud	▪ Kinnitage rattakruvid tugevamalt▪ Vigane rattarumm▪ Vigane kiilrihm▪ Võtke ühendust klienditeeninduse töökojaga
Masin vibreerib ebatavaliselt tugevalt	▪ Kontrollige niiduki tera

Rikete korral, mida pole selles tabelis või mida te ise kõrvaldada ei saa, pöörduge meie volitatud klienditeeninduse poole.

■ Alati on oluline, et kontrolli viib lävi kvalifitseeritud personal, kui:

sõitsite takistuse otsa
■ mootor seiskus ootamatulti
ajami on kahjustatud
- kiilrihma on vigane
tera on paindunud
■ mootori völl on paindunud

EÜ vastavusdeklaratsioon

■ vt monteerimisjuhendit

Garantii

Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistähtaega, kas parandades või asendades lisatarvikud. Aegumistähtaeg sõltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgnevatel juhtudel: Garantii kaotab kehtivuse järgnevatel juhtudel:

■ Asjakohane seadme käsitsemine
■ Kasutusjuhendi järgimine
■ Originaalvaruosade kasutamine

■ Seadme paranduskatsed
■ Seadme tehniline muutmine
■ Mittesihtotstarbeline kasutamine (nt tööstuslik või kommunaalne kasutus)

Garantii ei kehti järgnevatel juhtudel:

■ Laki kahjustus, mis tekib seadme tavapärasel kasutamisel
Kulunud osad, mis on varuosade kaardil märgitud raamiga XXXXX (X)

Põlemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, pöörduge garantiilehe ja ostutšekiga vahendaja või lähima volitatud klienditeeninduse poole. Selle garantii alusel ei saa müüja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.

Par šo rokasgrāmatu
